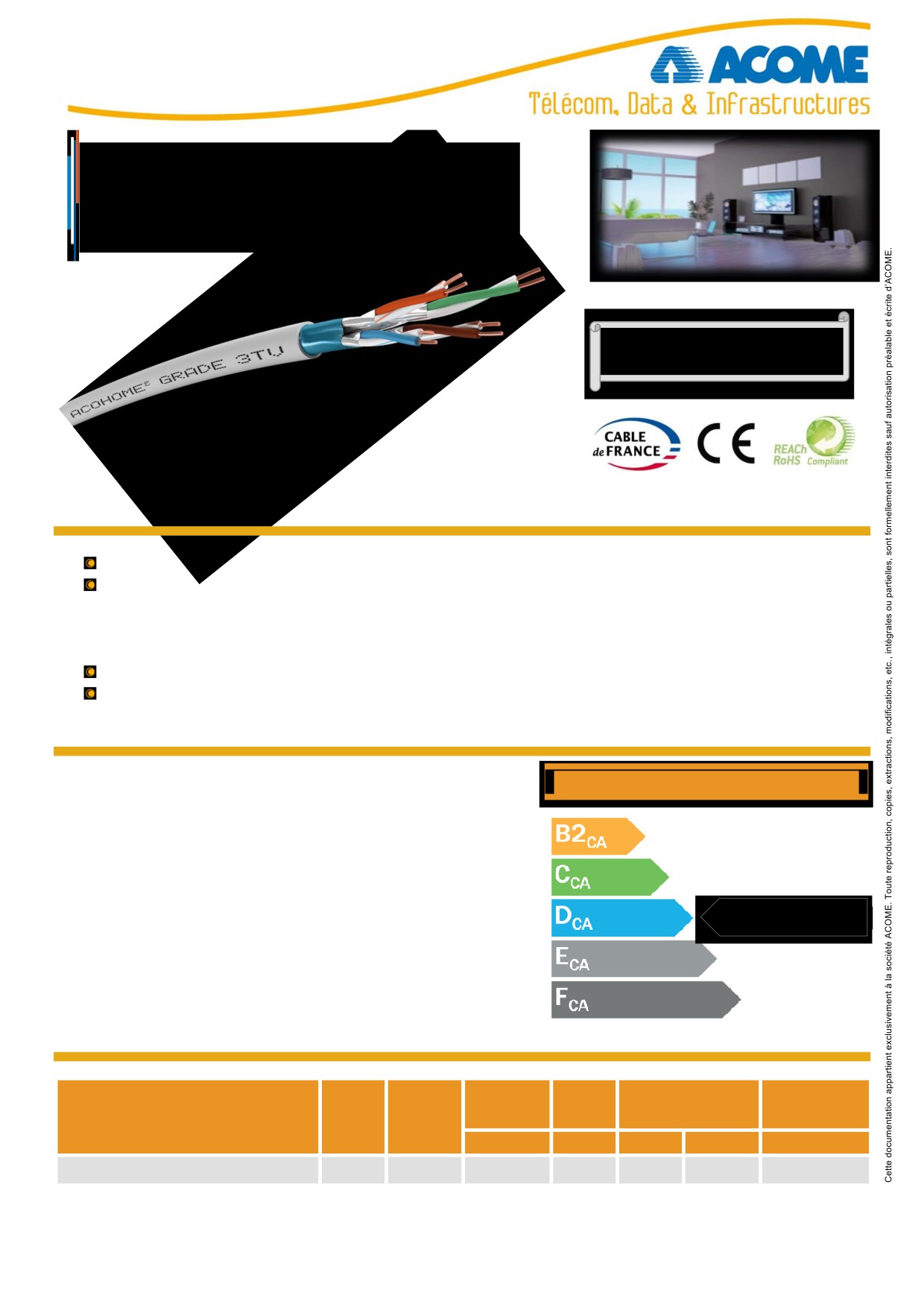

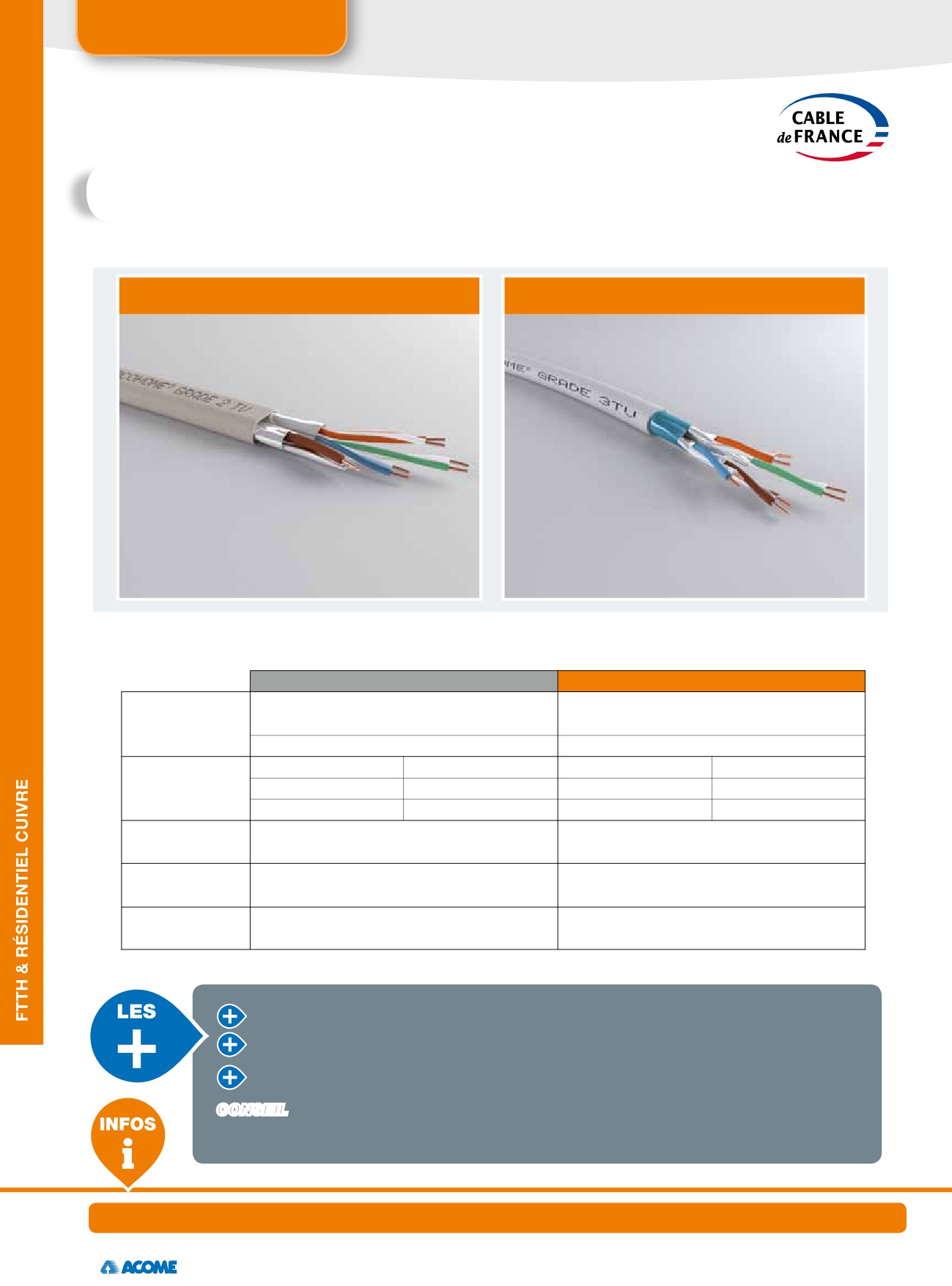

ACOHOME - Dca

Câble Grade 3 TV 4P LSOH-FR

Câble conforme à l’arrêté du 3

août 2016

Applications

Réseaux de communication pour les bâtiments résidentiels

Services simultanés des applications multimédias sur les prises RJ45 du logement :

 Téléphonie + ADSL

 Ethernet 100 Mbits

 TV numérique (CATV, TNT HD/4K) sur les bandes VHF/UHF (900 MHz) et satellite (2200 MHz)

Ethernet 1000 Mbits et 10 Gbits

Longueur maximale de câblage préconisée : 45m

Normes/directives

EUROCLASSE FEU

Câbles

XP C 93 531-17

Câblage résidentiel

XPC 90483

Installation

NF C 15-100 / UTE C 15-900 / EN 50173-4

Directive Européenne

RoHS 2011/65/UE

REACH 1907/2006/EC

Caractéristiques générales

Pouvoir

Tension max.

Diamètre

Poids

Calorifique

Désignation

Ref.

Couleur

Supérieur (PCS)

de pose

Kg/km

MJ/km

KWh/m

ACOHOME^ Grade 3 TV 4P LSOH-FR

R7400A

Ivoire

7,80

630

0.175

100

ACOHOME - Dca

Câble Grade 3 TV 4P LSOH-FR

Description

Ame cuivre 23AWG

Ecran Alu/polyester sur

chaque paire

Isolant Pe ø ≤ 1.47

Blindage général : écran

Alu/polyester + fil de continuité

Gaine LSOH-FR

Paire N°4 (Blanc + Marron) dédiée à la transmission

TV VHF/UHF et satellite

Codes couleur

Bleu + Blanc/Bleu

Orange + Blanc/Orange

Vert + Blanc/Vert

Marron + Blanc/Marron

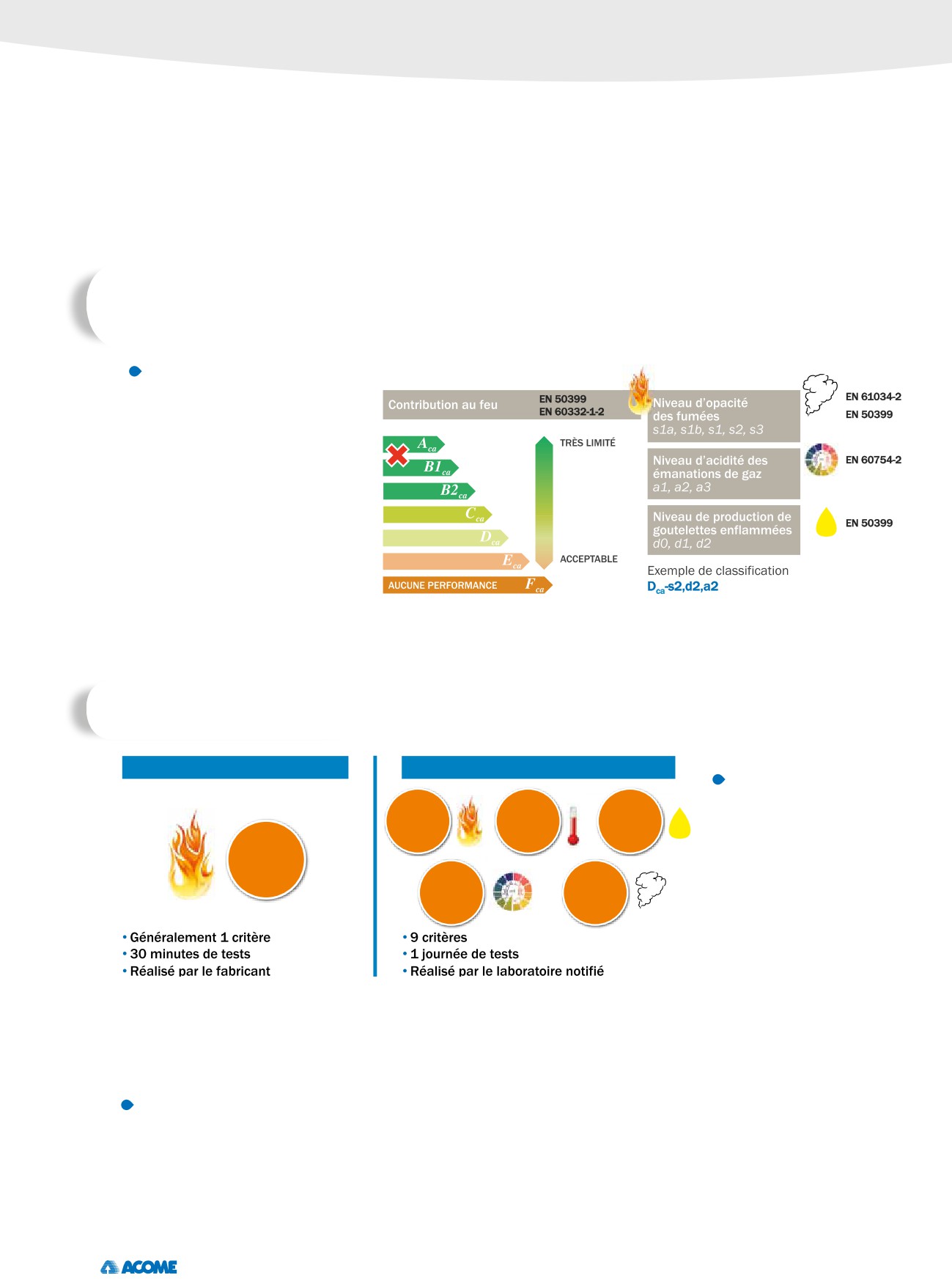

Comportement au feu

Europe

Type

Euroclasse

Normes

Déclaration de performance

IEC 60332-1, EN 50399,

Dca-s2,d2,a2

16G3TV001

www.acome.fr

IEC 60754-2

Hors Europe

Non propagateur de la flamme

NF C 32-070 2.1 (C2) / IEC 60332-1

Faible opacité de fumées

IEC 61034-2 / EN 61034-2

Faible corrosivité des gaz

IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3

Faible toxicité

IEC 60754-1 / EN 50267-2-1

Rév. 01/09/16 - Page | 2

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

ACOHOME - Dca

Câble Grade 3 TV 4P LSOH-FR

Caractéristiques mécaniques

Caractéristiques

Valeur

Dynamique (à la pose)

60 mm

Rayon de courbure

Statique (posé)

30 mm

En service

- 20°C à + 60°C

Plage de température

A l'installation

0°C à + 50°C

Transport et stockage

0°C à + 50°C

Caractéristiques électriques à 20°C

Caractéristiques

Valeur

Résistance en boucle du conducteur

 146.4  / km

Déséquilibre de résistance

 2 %

Rigidité diélectrique

Courant continu

1kV pendant 1 minute = pas de claquage

Résistance d'isolement

(500 V)

 5000 M . km

Déséquilibre de capacité

Réel-terre

 1600 pF / km

Impédance caractéristique

à 100 MHz

100  5 

Vitesse de propagation

nominal

78 %

Impédance de transfert

30 MHz

 30 m / m

Rév. 01/09/16 - Page | 3

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

ACOHOME - Dca

Câble Grade 3 TV 4P LSOH-FR

Caractéristiques de transmission à 20° C

Caractéristiques spécifiques

Caractéristiques générales pour toutes les paires

paire n°4

Fréquence

62.5

100

200

300

500

900

1500

2150

(MHz)

Affaibli. Max.

3.7

14.6

18.5

26.5

32.7

42.8

58.5

77.2

94.2

(dB/100m)

Min. Next

66.3

48.4

45.3

40.8

38.1

34.8

(dB)

Return Loss

17.5

16.5

14.1

11.7

10.8

(dB)

Préconisation d’installation

Connecteur : Cat 6a blindé suivant norme XP C 90 483

Gaine : Ø 20 minimum

Remarque : Pour distribuer la TV satellite au-delà d’une longueur comprise entre 12 et 22m en fonction de la

configuration et du niveau du signal au Tableau de communication (HNI), il est nécessaire de prévoir un équipement

actif (type amplificateur avec correcteur de pente). Vous trouverez plus d’information dans la norme XP C 90 483.

Conditionnement

Unitaire

D’expédition

Références

Type

Poids

Code EAN

Quantité

Poids

Code EAN

R7400A-C100

Couronne de 100 m

6 kg

3700223654604

60 couronnes

374 kg

3700223679652

R7400A-T500

Touret de 500 m

35 kg

3700223689545

12 Tourets

418 kg

3700223689552

Disponible en grande longueur : nous consulter

Rév. 01/09/16 - Page | 4

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

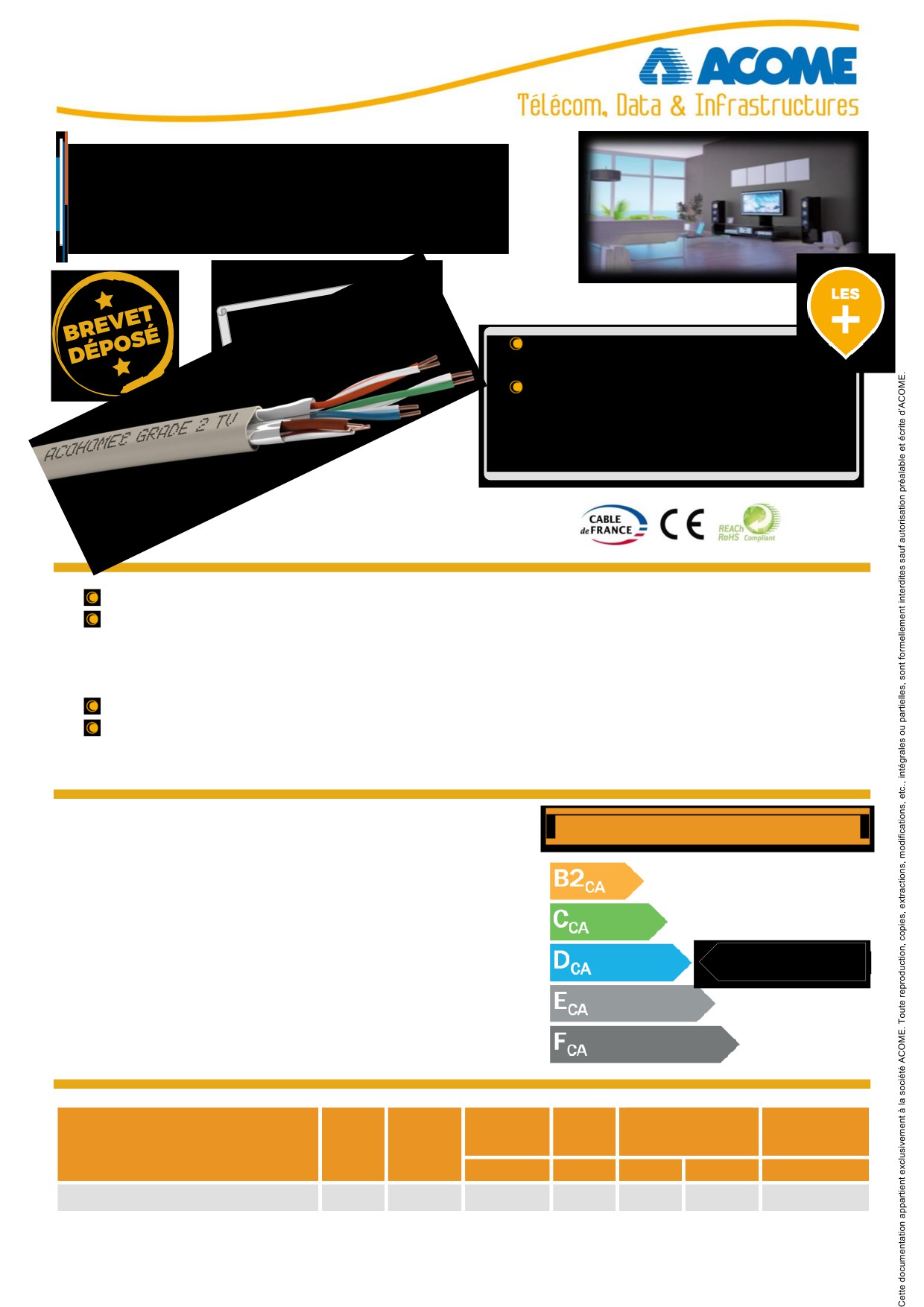

ACOHOME - Dca

Câble Grade 2 TV 4P LSOH-FR

Faible encombrement

Section réduite de 40% Vs design sta

Câble souple

Facile à lover dans les boîtiers

Permet un tirage du câble plus facile et un

raccordement aisé

App

Réseaux de communication pour les bâtiments résidentiels

Services simultanés des applications multimédias sur les prises RJ45 du logement :

 Téléphonie + ADSL

 Ethernet 100 Mbits

 TV numérique (CATV, TNT HD/4K) sur les bandes VHF/UHF (900 MHz) et satellite (2200 MHz)

Ethernet 1000 Mbits

Longueur maximale de câblage préconisée : 45m

Normes / directives

EUROCLASSE FEU

Câbles

XP C 93 531-16

Câblage résidentiel

XPC 90483

Installation

NF C 15-100 / UTE C 15-900 / EN 50173-4

Directive Européenne

RoHS 2011/65/UE

REACH 1907/2006/EC

Caractéristiques générales

Pouvoir

Tension max.

Diamètre

Poids

Calorifique

Désignation

Ref.

Couleur

Supérieur (PCS)

de pose

Kg/km

MJ/km

KWh/m

ACOHOME^ Grade 2 TV 4P LSOH-FR

R7800A

Ivoire

8.10 x 4.60

456

0.127

Rév. 02/02/17- Page | 1

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

ACOHOME - Dca

Câble Grade 2 TV 4P LSOH-FR

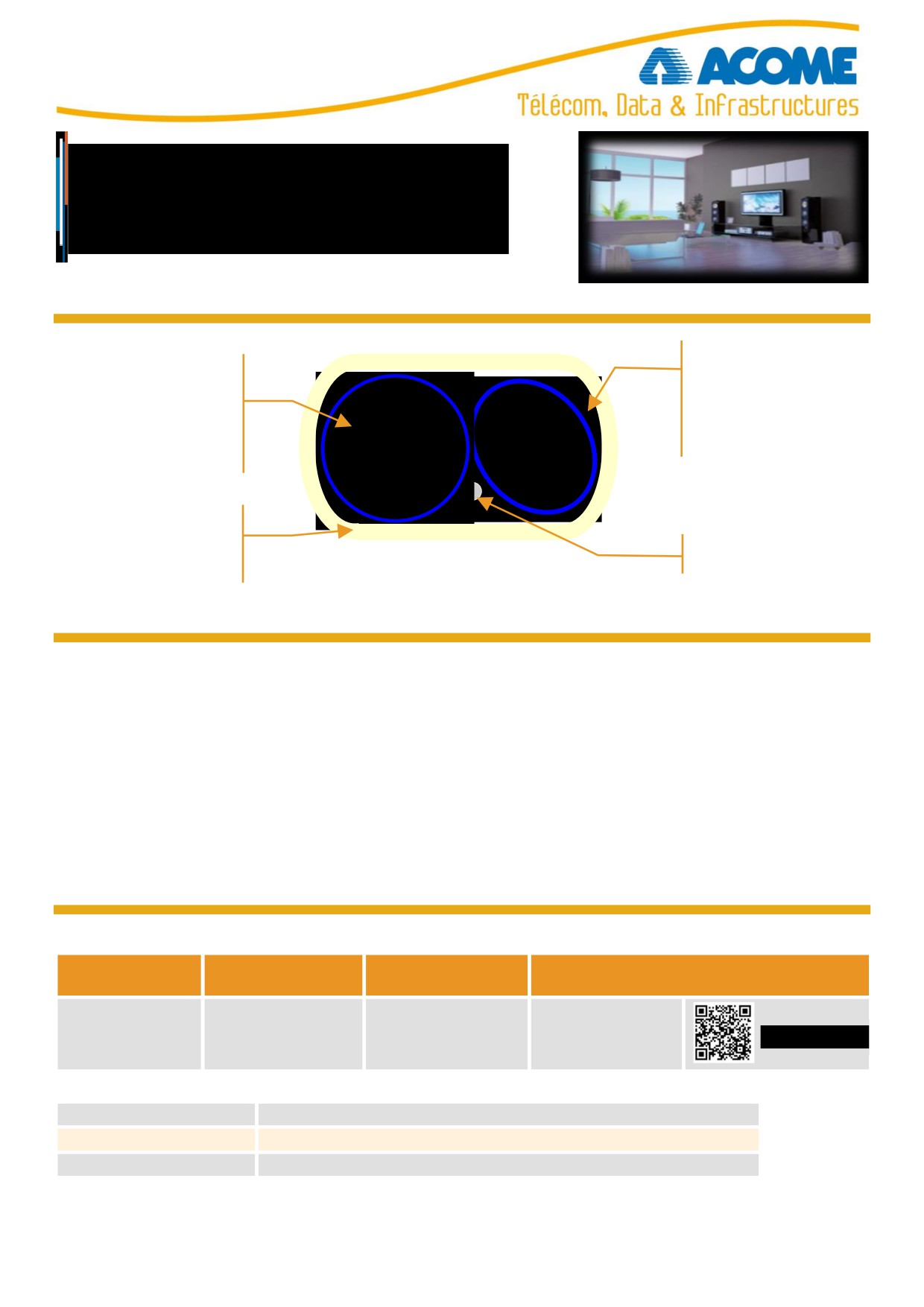

Description

Paire 4

Paire 1, 2 et 3

Ame cuivre 23AWG

Ame cuivre 24AWG

Isolant Pe ø 1.47 mm

Isolant Pe ø ≤ 1.10 mm

+ écran Alu/polyester

Gaine LSOH à très faible

dégagement de fumée

Fil de continuité

Repérage des paires par types d’applications

Pour applications multimédias simultanées

Pour application GIGABIT ETHERNET

Paire Téléphonie + ADSL

Paires Ethernet 1000 Mbits

Paire 1 : Bleu - Blanc / Bleu

Paire 2 : Orange - Blanc / Orange

Paires Ethernet 100 Mbits

Paire 3 : Vert - Blanc / Vert

Paire 2 : Orange - Blanc / Orange

Paire 4 : Marron - Blanc / Marron

Paire 3 : Vert - Blanc / Vert

Paire TV numérique (CATV / TNT / SAT)

Paire 4 : Marron - Blanc / Marron

Comportement au feu

Europe

Type

Euroclasse

Normes

Déclaration de performance

IEC 60332-1, EN 50399,

Dca-s2,d2,a2

16G2TV001

www.acome.fr

IEC 60754-2

Hors Europe

Non propagateur de la flamme

NF C 32-070 2.1 (C2) / IEC 60332-1

Faible corrosivité des gaz

IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3

Faible toxicité

IEC 60754-1 / EN 50267-2-1

Rév. 02/02/17- Page | 2

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

ACOHOME - Dca

Câble Grade 2 TV 4P LSOH-FR

Caractéristiques mécaniques

Caractéristiques

Valeurs

Dynamique (à la pose)

 40 mm

Rayon de courbure

Statique (posé)

 20 mm

En service

- 20°C à + 60°C

Plage de température

A l'installation

0°C à + 50°C

Transport et stockage

0°C à + 50°C

Caractéristiques électriques à 20°C

Valeurs

Caractéristiques

Paires 1, 2 et 3

Paire 4

Résistance en boucle du conducteur

 170  / km

 146.4  / km

Déséquilibre de résistance

 2 %

Capacité linéique

< 50 nF/km

< 48 nF/km

Rigidité diélectrique

Courant continu

1kV pendant 1 minute = pas de claquage

Résistance d'isolement

(500 V)

 5000 M . km

Déséquilibre de capacité

Réel-terre

 1600 pF / km

Impédance caractéristique

à 100 MHz

100  5 

Vitesse de propagation

nominal

78 %

Différence de temps de propagation

≤ 40 ns

Rév. 02/02/17- Page | 3

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

ACOHOME - Dca

Câble Grade 2 TV 4P LSOH-FR

Caractéristiques de transmission à 20° C

Paire 1 / Paire 2 / Paire 3

Fréquence

31.25

62.5

100

250

(MHz)

Affaibli. Max.

4.1

6.5

8.3

9.3

11.7

36.9

(dB/100m)

Min. NEXT

56.3

50.3

47.2

45.8

42.9

38.4

35.3

29.3

(dB)

Return Loss

17.5

16.5

14.5

(dB)

Paire 4

Fréquence

62.5

100

250

500

900

2150

(MHz)

Affaibli. Max.

3.7

8.2

14.6

18.5

29.7

42.8

58.5

94.2

(dB/100m)

Min. NEXT

56.3

45.8

38.4

35.3

29.3

(dB)

Return Loss

17.5

16.5

14.5

11.7

10.8

(dB)

Préconisation d’installation

Connecteur : Cat 6 blindé minimum suivant norme XP C 90 483

Gaine : Ø 20 minimum

Remarque : Pour distribuer la TV satellite au-delà d’une longueur comprise entre 12 et 22m en fonction de la

configuration et du niveau du signal au Tableau de communication (HNI), il est nécessaire de prévoir un équipement

actif (type amplificateur avec correcteur de pente). Vous trouverez plus d’information dans la norme XP C 90 483.

Conditionnement

Unitaire

D’expédition

Références

Type

Poids

Code EAN

Quantité

Poids

Code EAN

R7800A-C100

Couronne de 100 m

4,1 Kg

3700223689514

60 couronnes

260 kg

3700223689507

R7800A-T500

Touret de 500 m

23 kg

3700223689545

18 Tourets

426 kg

3700223689552

Rév. 02/02/17- Page | 4

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

RESEAU TELEPHONIQUE

Câbles de téléphonie privé

Série SYT + DIGITAL LSOH-FR

Applications

Câbles destinés spécialement à la distribution de lignes téléphoniques analogiques et numériques

jusqu’à 2 MHz comme ADSL, RNIS,…

Leur gaine LSOH (faible émission de fumées et zéro halogène) est particulièrement adaptée pour

une utilisation à l’intérieur des bâtiments.

Normes / Directives

EUROCLASSE FEU

Documents applicables

UTEC 93-529-2

Conforme à la directive Européenne

RoHS 2011/65/UE

1 à 56 P

112 P

Rev. 15/06/2017 - Page | 1

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

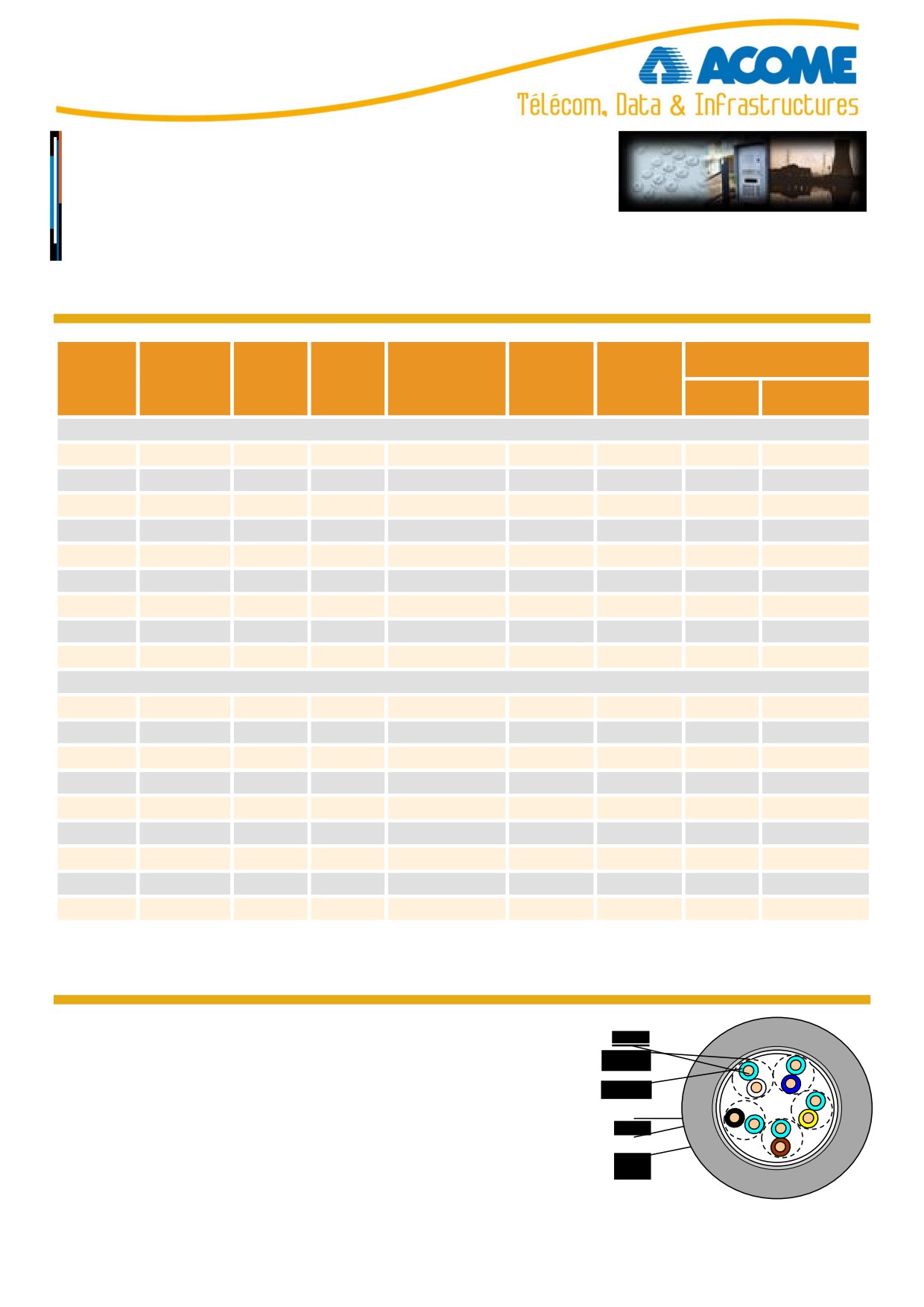

RESEAU TELEPHONIQUE

Câbles de téléphonie privé

Série SYT + DIGITAL LSOH-FR

Caractéristiques générales

Masse nominale

Rayon de

Tension en

Conditionnement standard

Diamètre

Nombre

Diamètre

Référence

du câble

courbure

traction

cuivre

de paires

(mm)

(kg/km)

mini (mm)

maxi (kg)

Touret

Longueur (m)

SYT+ DIGITAL 5

AWG 24

R7302A

5.00

18.0

1000

AWG 24

R7303A

5.50

24.5

1000

AWG 24

R7304A**

6.50

34.0

1000

AWG 24

R7305A**

7.00

51.5

1000

AWG 24

R7306A

9.00

77.0

1000

AWG 24

R7307A

10.50

104.0

105

111

1000

AWG 24

R7308A

14.00

186.0

140

195

1000

AWG 24

R7301A

18.00

324.0

180

329

1000

AWG 24

R7138A

112

23.50

602.0

235

579

1000

SYT+ DIGITAL 8

AWG 20

R7233A

6.50

28.5

1000

AWG 20

R7309A

8.50

45.5

1000

AWG 20

R7310A

9.00

69.5

1000

AWG 20

R7311A

10.50

99.0

105

100

1000

AWG 20

R7312A

13.50

162.5

135

171

1000

AWG 20

R7313A

15.00

224.5

150

226

1000

AWG 20

R7314A

19.00

411.5

190

402

1000

AWG 20

R7315A

24.00

723.5

240

679

1000

AWG 20

R7316A

112

31.00

1367.0

310

1252

500

* autres conditionnements standards sont possibles sur consultation de nos commerciaux.

** existe en version ivoire (indice B au lieu de A)

Description

Conducteur

Fil de cuivre rouge

Isolation

Polyéthylène massif

Assemblage

Paires torsadées

Blindage

Fil de continuité en cuivre étamé - Ruban Alu/polyester

Protection

Gaine LSOH-FR grise ou ivoire

Rev. 15/06/2017 - Page | 2

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

RESEAU TELEPHONIQUE

Câbles de téléphonie privé

Série SYT + DIGITAL LSOH-FR

Tableau des codes couleurs

Couleur du fil isolé

Paires

Fil 1

Fil 2

1 *

Bleu-clair

Blanc

2 **

Bleu-clair

Bleu

Bleu-clair

Jaune

Bleu-clair

Marron

Bleu-clair

Noir

Bleu-clair

Rouge

Bleu-clair

Vert

Gris

Blanc

Gris

Bleu

Gris

Jaune

Gris

Marron

Gris

Noir

Gris

Rouge

Gris

Vert

Orange

Blanc

Cas particulier des câbles à une paire et deux paires

Paire 1

Paire 2

* Câble à une paire

Blanc

Rouge

** Câble à deux paires

Blanc

Rouge

Bleu clair

Bleu

Pour les câbles  30 paires, la gamme est répétée autant de fois que nécessaire.

Les faisceaux sont repérés par guirlandages : Blanc, Bleu, Jaune, Marron, Noir, Rouge, Vert, Violet.

Rev. 15/06/2017 - Page | 3

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

RESEAU TELEPHONIQUE

Câbles de téléphonie privé

Série SYT + DIGITAL LSOH-FR

Comportement au feu

Europe

Nombre

Diamètre

Euroclasse

Normes

Déclaration de performance

de paires

cuivre

IEC 60332-1, EN 50399,

1 à 56 P

AWG 20 et AWG 24

Dca-s2,d2,a2

17SYT0001

IEC 60754-2

www.acome.fr

112 P

AWG 20

Eca

IEC 60332-1

17SYT0006

112 P

AWG 24

Eca

IEC 60332-1

17SYT0007

Hors Europe

Non propagateur de la flamme

IEC 60332-1 / EN 60332-1

Faible opacité de fumées

IEC 61034-2 / EN 61034-2

Faible corrosivité des gaz

IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3

Faible toxicité

IEC 60754-1 / EN 50267-1

Caractéristiques géométriques

Valeurs

Caractéristiques

SYT+ DIGITAL 5

SYT+ DIGITAL 8

Diamètre conducteur

AWG 24

AWG 20

Diamètre fil isolé

0.90 mm

1.40 mm

Caractéristiques électrique à 20°C

Valeurs

Caractéristiques

SYT+ DIGITAL 5

SYT+ DIGITAL 8

Résistance linéique

< 96 Ω/km

< 37.5 Ω/km

Affaiblissement linéique à 2 MHz

< 42 dB/km

< 35 dB/km

Impédance caractéristique à 1 MHz

100  20 

Paradiaphonie à 2 MHz

> 40 dB

Résistance d’isolement

> 1500 MΩ.km

Capacité linéique

< 80 nF/km

Caractéristiques

Valeurs

Tenue en température

- 25°C à + 75°C

Rev. 15/06/2017 - Page | 4

ACOME PARIS - 52 RUE DU MONTPARNASSE - 75014 PARIS - FRANCE - T. +33(0)1 42 79 14 00 - F. +33(0)1 42 79 15 00

ACOME - USINES DE ROMAGNY - BP 45 - 50140 MORTAIN - FRANCE - T. +33 (0)2 33 89 31 00 - F. +33 (0)2 33 89 31 31

Bâtiments tertiaires, industrie

Chiffres clés

Label Câble de France

Focus RPC :

Règlement des produits de construction appliqué aux câbles

Marquage CE et DdP

Nouvelle segmentation

Câbles pour réseaux de communication Cuivre

ACOLAN^® Cuivre - Guide de choix

Nouveauté

Gamme FIREPROTECT, FIREPROTECT+ et UPOE

Petits conditionnements en cat.6A

Câbles pour data center et points de consolidation

Evolution sur le PoE

Câbles pour réseaux de communication Optique

Nouveauté

ACOLAN^® Optique - Guide de choix

Solutions réseaux (tertiaire, campus)

SOLUTION RMS pour le « Smart building »

SOLUTION RMS pour le « Smart City »

Performances des fibres optiques et code couleur

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Bâtiments tertiaires, industrie

Réseaux téléphoniques privés

Téléphonie privée cuivre - Guide de choix

Focus : Gamme SYT C1

Réseaux téléphoniques publics

Téléphonie publique - Guide de choix

Réseaux basse tension

Spécification EDF-RTE - Guide de choix

Bâtiments résidentiels

Solutions pour Réseaux FTTH

Raccordement direct pour les petits immeubles <12 logements

Raccordement partagé pour les grands immeubles collectifs >= 12 logements

Raccordement d'abonné en conduite pour les lotissements et maisons

individuelles

Les solutions de raccordement abonnés

Les solutions de branchement

Les solutions de raccordement opérateurs

Colonnes de communication Cuivre

Nouveaut

ACOHOME : câblage résidentiel pour le réseau de communication

ACOLONNE - Guide de choix

INFORMATIONS & SERVICES CLIENTS

Focus : Environnement

Focus : CABLE-BASE

Prestations de services & formations

Légende

Nous contacter

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Chiffres clés

come est un acteur majeur sur le marché des câbles, fils et tubes de synthèse et leader sur

le marché européen des réseaux dont plus de 50% dans des télécommunications.

ACOME est dotée du statut de SCOP (Société COopérative et Participative) depuis 1932, ce qui

se tratuit par la pleine implication des salariés dans le projet de l'entreprise, leur participation au

capital

et aux décisions. ACOME est la 1^ère SCOP de France.

452M

DE CHIFFRE D'AFFAIRES,

DONT 54% A l'INTERNATIONAL

1 684

COLLABORATEURS

EMEA (Europe, Moyen-Orient, Afrique) 1232

CHINE 378 - BRESIL 74

CONTINENTS

MORTAIN : principal site industriel

et centre de recherche du groupe

(~1000 collaborateurs)

RÉPARTITION DU CHIFFRE D’AFFAIRES

INFRASTRUCTURES TÉLÉCOMS

& RÉSEAUX DE COMMUNICATION

CONSOLIDÉ À FIN DÉCEMBRE 2016

DANS LES BÂTIMENTS

TÉLÉCOM, DATA

& INFRASTRUCTURES

e solutions de câblage

1er d

télécom (cuivre)

53%

fabricant européen

de fibres optiques

3^e

AUTOMOBILE

SYSTÈMES DE CÂBLAGE AUTOMOBILE

t câbles de haute technicité

42%

1er e

pour l'automobile

TUBES ET CONFORT THERMIQUE

TUBES ET CONFORT

THERMIQUE

fabricant français de tubes

PEXc pour les bâtiments

1er

Données financières Groupe Acome 2016

| TELECOM DATA ET INFRASTRUCTURES | www.acome.com

Un ancrage territorial fort

Mortain

99% des volumes

de câbles livrés

par ACOME en

France sont conçus

et fabriqués en

France (Normandie)

Site industriel et Centre de recherche du Groupe à Mortain

(Normandie), 1000 collaborateurs.

Label Câble de France (le label de l’industrie française du câble)

Toutes les gammes de produits ACOME suivantes

sont labellisées “câble de France” :

• Câbles pour réseaux de communication optique et cuivre

• Solutions réseaux tertiaire, campus

• Réseaux téléphoniques privés et publics, réseaux basse tension

• Colonne de communication optique et cuivre.

Ce label est le gage de la qualité des produits de fabrication française.

Matières

Produits finis/

Transformation

Assemblage

Conditionnement

premières

clients

Fabrication française - Création de valeur

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Règlement des produits de

constructions appliqué aux câbles

La nouvelle classification européenne

vis-à-vis de la tenue au feu

Les Euroclasses Feu com-

prennent sept classes basées sur

le potentiel thermique du produit

mais l’Euroclasse Feu B2ca est

la plus haute classe accessible

aujourd’hui pour les câbles. Il s’y

ajoute trois critères addition-

nels : opacité des fumées, gout-

telettes et acidité pour les classes

supérieures (de B1ca à Dca). Les

Euroclasses Feu et les critères

correspondants sont présentés

ci-dessous, dans un ordre de

sévérité décroissante.

Un niveau de sécurité plus élevé

Avant le RPC

Avec le RPC

Avant le RPC un seul cri-

tère était pris en compte

Propagation

Dégagement

Goutelettes

Flamme

chaleur

enflammées

(généralement la propa-

2 critères

3 critères

1 critère

gation de la flamme ou de

Propagation

l’incendie) avec différents

Flamme

niveaux de classement en

Acidité

Fumée

fonction des pays. Le RPC

1 critère

2 critères

élève le niveau de sécurité

avec la prise en compte de

9 critères répartis sur 5 do-

maines.

Ces essais plus complets et plus longs sont réalisés par un laboratoire notifié

suivant 3 systèmes d’attestation de conformité.

Le système 1+ (Euroclasse Feu Aca jusqu’à Cca) est le plus exigeant puisque le laboratoire notifié est en charge des

essais de type initiaux, de l’inspection initiale ainsi que de la surveillance et des essais de suivi. C’est une garantie d’avoir

le plus haut niveau de sécurité.

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

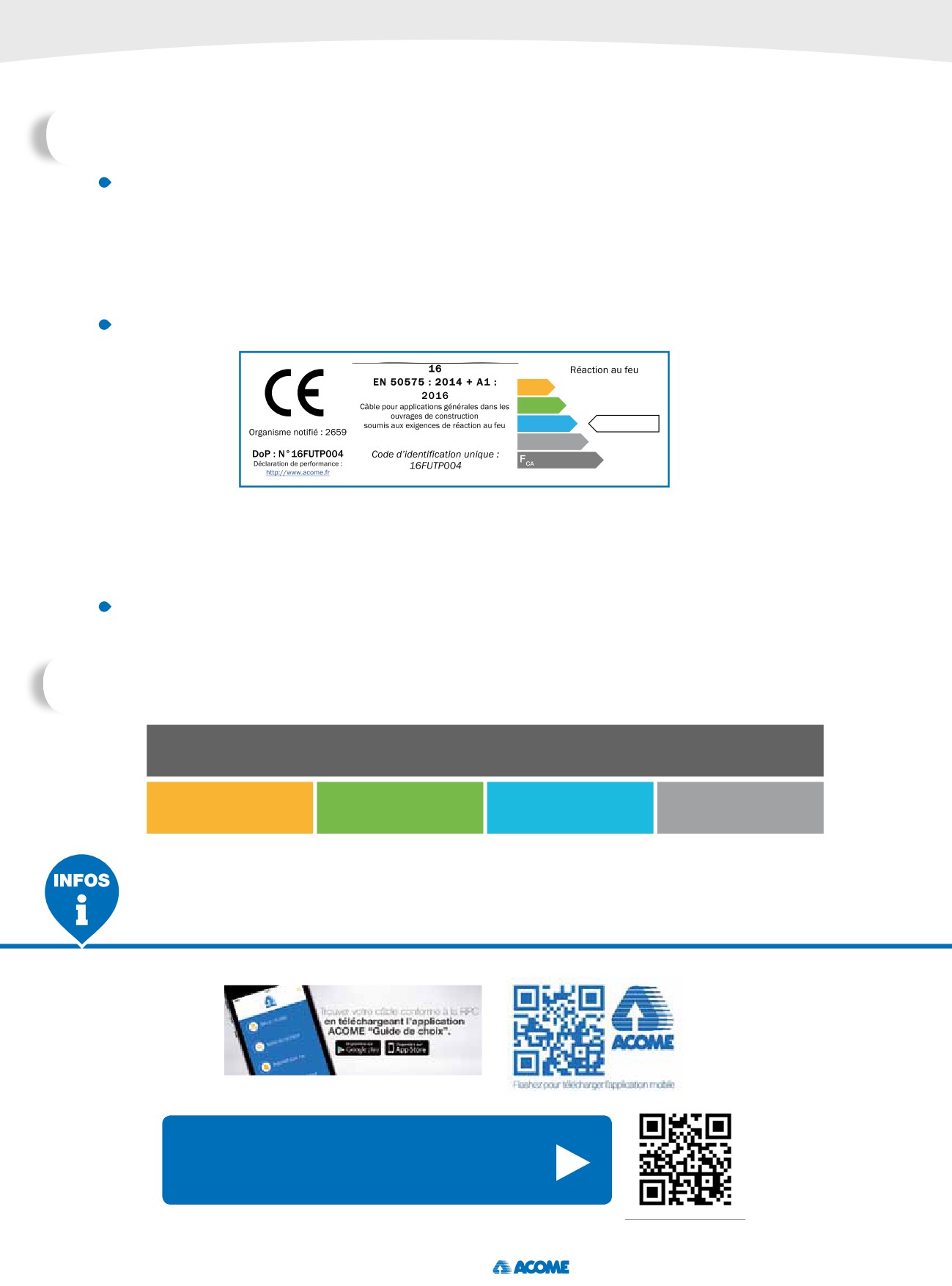

Marquage CE et DdP

Les obligations réglementaires du fabricant pour la mise sur le marché de ses produits consistent à établir une

Déclaration de Performance (DdP) et à apposer le marquage CE.

Le marquage CE

Dans le cadre du RPC, le marquage CE est constitué du symbole CE accompagné de différentes informations relatives

au fabricant et au produit. Ces informations sont apposées sur l’étiquetage de l’emballage (Cf. modèle ci-dessous).

L'Euroclasse Feu est également présente sur le marquage des câbles LAN cuivre et LAN optique Acome.

B2_CA

C_CA

D_CA

DCA - S2, d2, a2

E_CA

La Déclaration de Performance

La DdP est un document par lequel le producteur identifie clairement un produit et ses performances (vis-à-vis du RPC)

et par lequel il engage sa responsabilité.

La DdP des produits Acome est accessible via le site internet www.acome.fr (rubrique Telecom/DoP)

Une nouvelle segmentation

En fonction des bâtiments ou des ouvrages de construction,

le SYCABEL préconise quatre Euroclasses Feu

Optimale

Améliorée

Basique

B2ca-s1a, d1, a1

Cca-s1, d1, a1

Dca-s2, d2, a2

Eca

Pour aller plus loin :

Présentation des gammes FIREPROTECT

et FIREPROTECT+

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

CÂBLES POUR RÉSEAUX DE COMMUNICATION CUIVRE

Nouveauté

ACOLAN^® Cuivre

Gamme FIREPROTECT, FIREPROTECT+ et UP

ACOME a conçu la gamme de câbles FIREPROTECT avec une tenue au feu améliorée, selon le Règlement des

Produits de Construction appliqué aux câbles, voir page 6.

Catégorie (câble)

CAT5_e

CAT6

CAT6_A

100 BASE T

+++

1000 BASE T

+++

Applications

2,5G BASE T

+++

5G BASE T

+++

10G BASE T

+++

25G ETHERNET

40G ETHERNET

NormEs

100

250

500

Fréquence

d’utilisation mHz

TYPIQUE

200

450

550

Classe (liens)

Gaine

LSOH-FR

Euroclasse Feu

Dca

Cca

Eca

Cca

B2ca

structure

2X4P

U/UTP

m5001A

m4965A

r7084A

m5003A

sans écran

r8001A

F/UTP

m5007A*

m4969A

r7064A

m5009A*

r7291A(*)(**)

r7292A*

écran général ruban

r7597A

F/UTP - INT/EXT

r7590A*

r7690A

SF/UTP

r7072A

r7097A

r7118A

r7120A

écran général tresse + ruban

U/FTP

r8293A

r8294A

r7275A

r7276A

sans écran général + écran par paire

r8593A

r8594A

F/FTP

r7295A

r7296A

sur demande

écran général ruban + écran par paire

r8595A

r8596A

S/FTP (SF/S*)

sur demande

r7297A**

r7298A

écran général tresse + écran par paire

S/FTP (SF/S*)

r8597A

écran général tresse + écran par paire

FOCUS ÉVOLUTION de la série de normes ISO 11801

FOCUS

ÉVOLUTION

La norme internationale ISO 11801-2 impose à minima un câblage de catégorie 6 dans les

bâtiments tertiaires et recommande un câblage de catégorie 6a ou mieux pour prendre en

compte les spécifications d’Alien Crosstalk ( Perturbation électromagnétique entre câble voisin).

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Nouveauté

CAT7

CAT7_A

PETITS CONDITIONNEMENTS

EN CAT.6A

+++

600

1000

1200

1000

1200

1500

LSOH-FR

Couronnes disponibles en 50 m et 100 m (4P et 2x4P)

et boîtes de 300 m (4P)

Dca

Cca

B2ca

Cca

2X4P

Concernant tous nos câbles ACOLAN^®

Cuivre et FIREPROTECT

Nos câbles sont compatibles PoE, PoE+, UPoE

(Plus d'information voir focus norme PoE page 11)

r7485A

r7486A

r7585A

r7586A

Large gamme de conditionnements pour limiter les

pertes

r8146F

r8205E r7481A

r7482A

Performances garanties par un tiers (certificats

Delta, EC Verified)

r7478A

r7480A

Câbles de qualité - 100% contrôlés et traçabilité

des tests

r8446A

r8505A

r7483A

r7484A

m4875A

r7220A

Câbles Cat .6A F/UTP, S/FTP certifiés C1 pour les

r8436A

applications nucléaires

(Cf réglementation page 21)

* Gamme disponible en petits conditionnements. Nous consulter

Vos applications personnalisées sur demande par

** Câble C1

marquage/couleur spécifique

Disponibilité des fiches PEP évaluant les impacts

environnementaux

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

CÂBLES POUR RÉSEAUX DE COMMUNICATION CUIVRE

10 Giga:

10GBASE-T

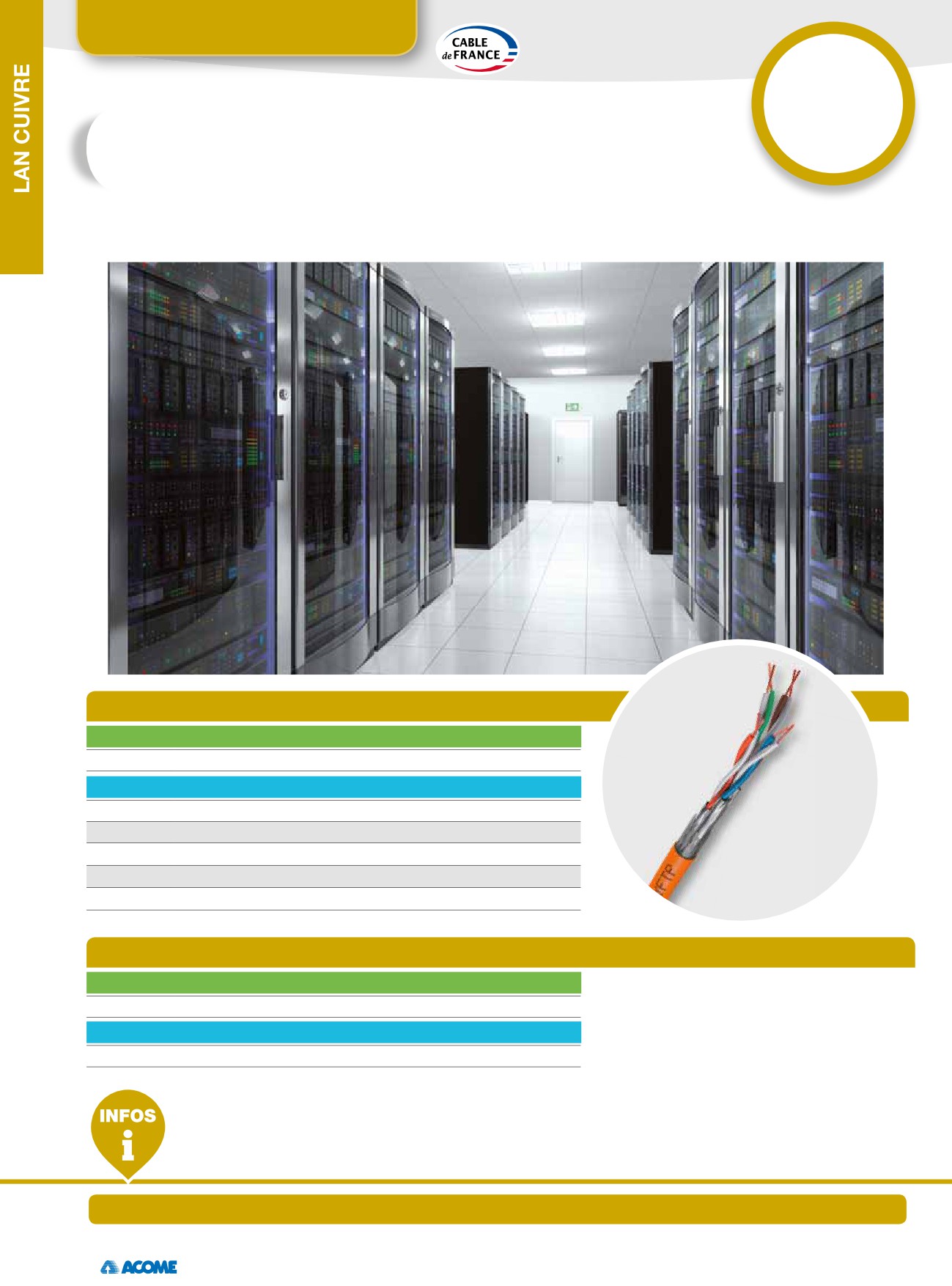

Câbles pour data center et points

de consolidation

ACOME a conçu une gamme de produits adaptée aux

applications nécessitant une forte densité de câbles.

S/FTP 7 AWG23 - FAISCEAU SCOTCHÉ

EUROCLASSE : Cca-s1,d2,a1

R8146F

Câble data center 4P S/FTP Cat.7 23AWG LSOH-FR

EUROCLASSE : Dca-s2,d2,a1

R8153A

Câble data center 3x4P S/FTP Cat. 7 23AWG LSOH-FR

R8151A

Câble data center 4x4P S/FTP Cat. 7 23AWG LSOH-FR

R8149A

Câble data center 6x4P S/FTP Cat. 7 23AWG LSOH-FR

R8148A

Câble data center 8x4P S/FTP Cat. 7 23AWG LSOH-FR

R8147A

Câble data center 12x4P S/FTP Cat. 7 23AWG LSOH-FR

S/FTP 7 AWG26 - CABLE DE PETIT DIAMETRE POUR LES LIENS COURTS (60M MAX) FAISCEAU GAINÉ

EUROCLASSE : Cca-s1,d2,a1

R7600A

Câble data center 4P S/FTP Cat.7 ECO 26AWG LSOH-FR

EUROCLASSE : Dca-s2,d2,a1

R7474A

Câble data center 6x4P S/FTP Cat.7 ECO 26AWG LSOH-FR

Gammes en version allégée, longueurs préconnectorisées, câbles composites nx4p+fibre optique… Nous consulter

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

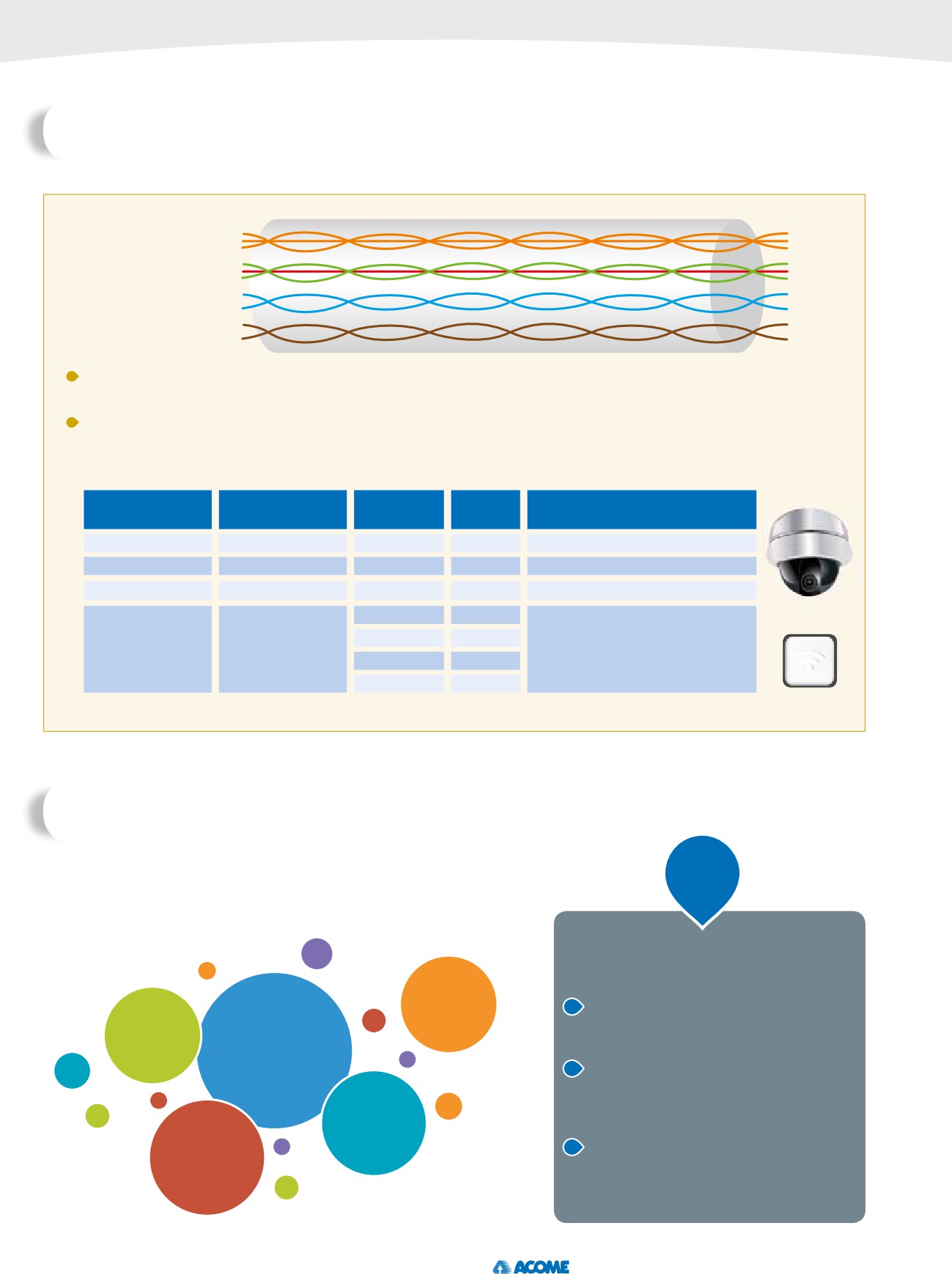

Evolution sur le PoE

DATA

POWER

Le PoE permet d’alimenter en énergie un équipement tout en le connectant au réseau de données. La puissance est

transmise sur la ou les paires du cable.

Ce système est opérationnel pour un certain nombre d’équipements comme des cameras de videosurveillance, des

points d’accès wifi, des lecteurs de badge, des portiers…

La normalisation est en pleine activité, la situation est la suivante :

Standard

Nom

Nbre de

Date de publication

Puissance

ieee

commerciaux

paires

de la norme

802.3 af

PoE

15,4W

2003

802.3 at

PoE+

30W

2009

UPoE

60W

2011 (protocole propriétaire Cisco)

15,4W

Prévu pour fin 2018 des produits

30W

802.3bt

4P PoE++

sont déjà disponible sur la base de

60W

standards propriétaires.

90W

Problématique soulevée par l'évolution du PoE

La principale problématique est l'élévation

RETENIR

de température dans le câble qui dépend

de plusieurs facteurs :

Ce qu'il faut retenir pour l'utilisation

de puissances élevées

Structure

cable

privilégier un câble F/UTP (ou S/FTP)

(UUTP/FUTP

Elévation de

plutôt qu'un câble U/UTP car le blindage

Section des

/xFTP

conducteurs

tempérarure à

va favoriser la dispersion de chaleur.

l'intérieur des

privilégier les câbles des catégories les

câbles

plus performantes qui intrinséquement

Type

possèdent des diamètres de cuivre plus

installation

élevés

(bundle,

ventilation,...)

Puissance

Réduire la taille des faisceaux (Bundle)

et les séparer permet d'augmenter la

consommée

surface d'échange et donc la dissipation

thermique

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

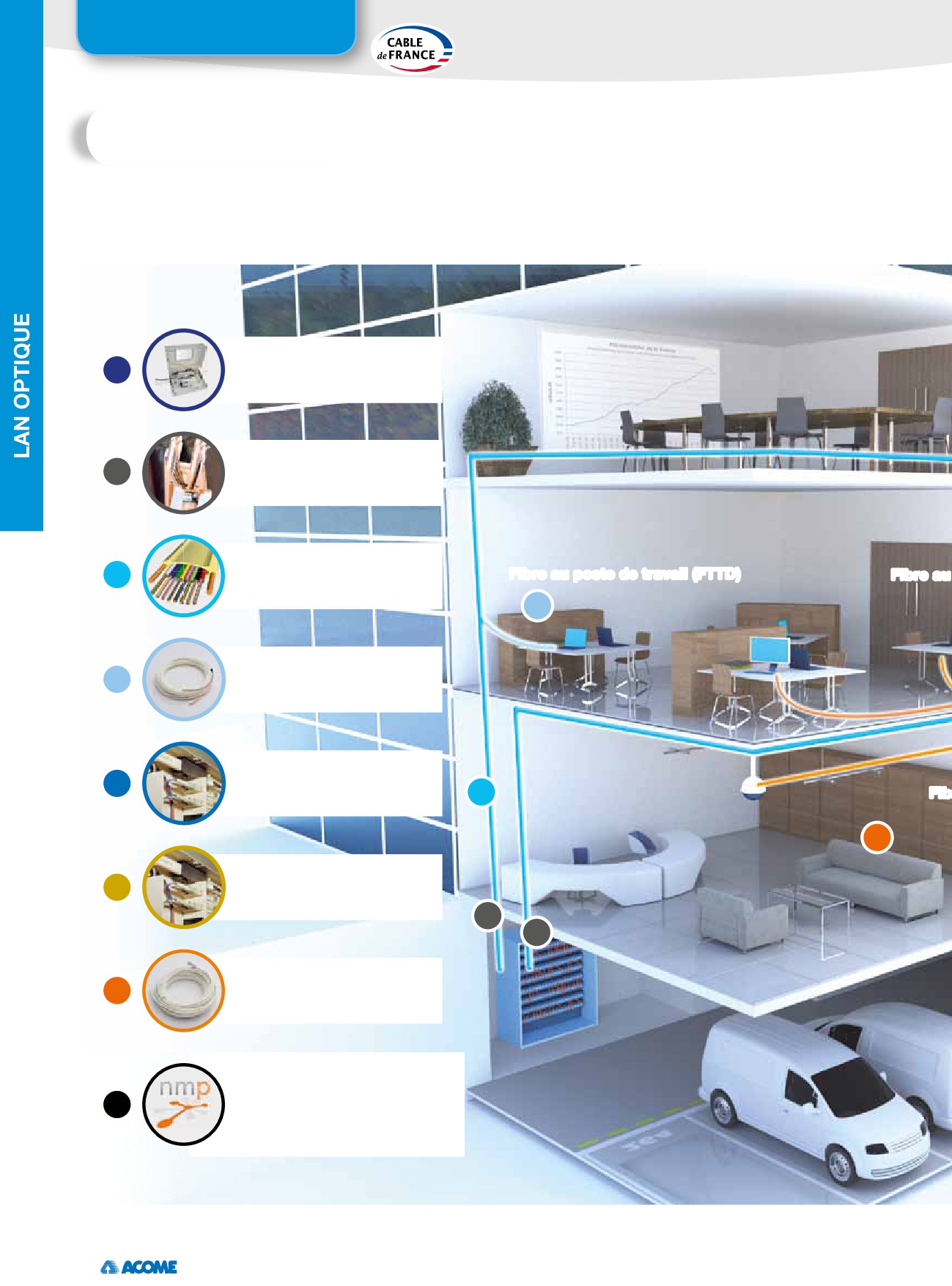

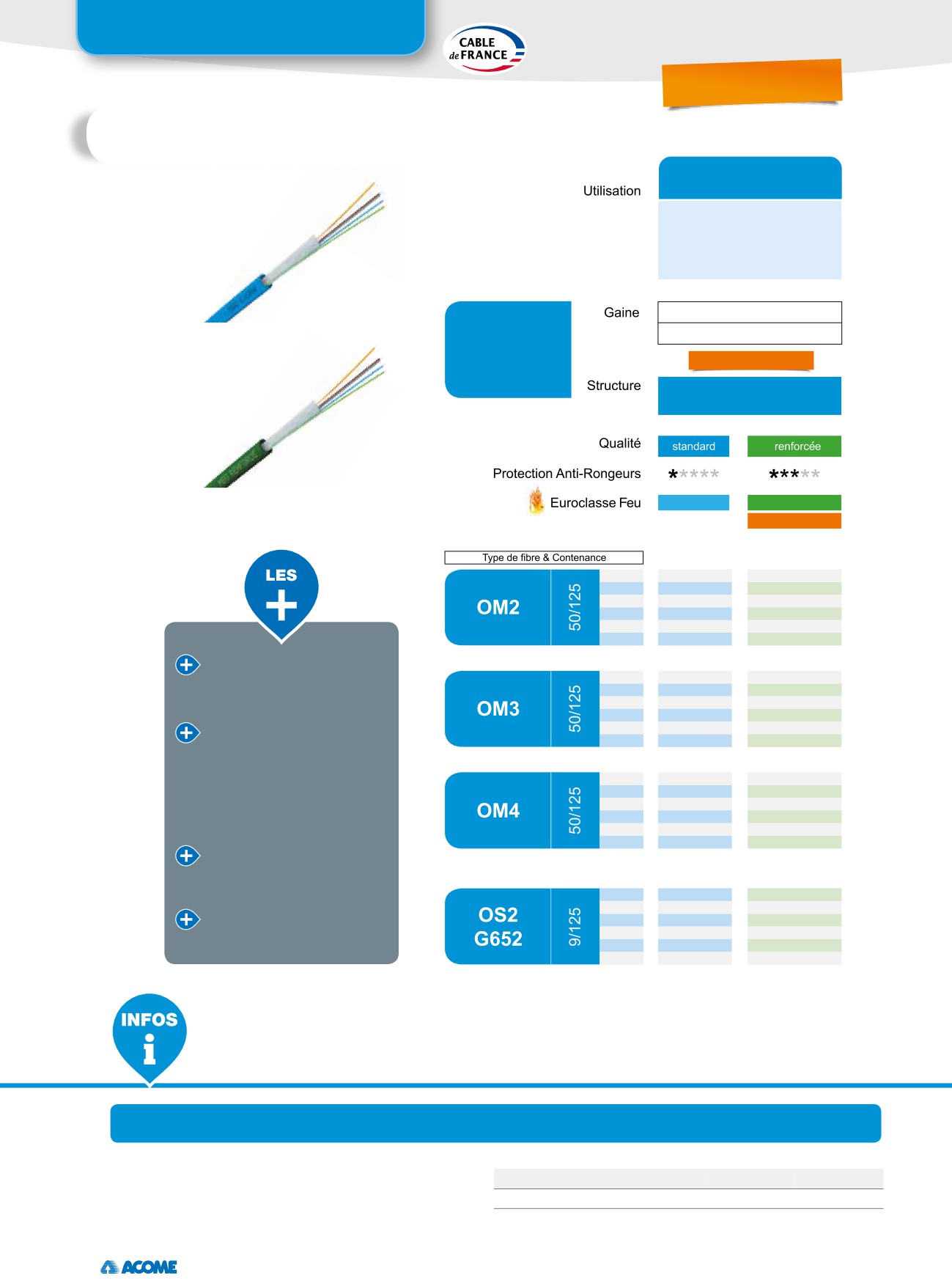

CÂBLES POUR RÉSEAUX DE COMMUNICATION OPTIQUE

Nouveauté

ACOLAN^® Optique

CÂBLE INTÉRIEUR

ROCADES & CAPILLAIRES

Montage de connecteur à sertir ou à coller.

> Chemin de câble

> Fourreau

> A nti UV

INTERIEUR EXTERIEUR / BLEUE

MBO standard

LSOH-FR

Low smoke zero

halogen flame

Nouveau design

retardant **

MBO

Serrée -fibres 900µ et RS900

MBO renforcé

Dca

Cca

B2ca

B1184A

B1185A

B1208A

B1186A

B1209A

B1187A

B1210A

B1188A

B1211A

B1189A

B1212A / B1237A

Nouvelle fibre serrée

B1190A

Rapid Strip 900 microns

B1191A

B1213A

(RS 900)

B1192A

B1214A

B1193A

B1215A

B1194A

B1216A

Dénudage rapide de

B1195A

B1217A / B1238A

la fibre pouvant aller

jusqu'à 400 mm environ

B1196A

pour atteindre le 250

B1233A

B1218A

microns en une seule

B1234A

B1219A

B1235A

B1220A

opération

B1236A

B1221A

B1232A

B1222A / B1239A

Identification de la

Nouvelle fibre OM5 : nous consulter

fibre facilité grâce à la

colaboration du coating

B1202A

B1203A

B1223A

Gain de temps pour la

B1204A

B1224A

B1205A

B1225A

préparation de la fibre

B1206A

B1226A

B1207A

B1227A / B1240A

* Euroclasse Feu 48FO Eca

** LSOH-FR : Non-propagateur de l’incendie sans dégagement de fumée toxique + retardateur de la flamme

Toutes les références écrites en noires sont gérées sur stock

Si besoin pour une tenue au feu supérieur, contactez-nous. Fibres mixtes disponibles sur demande : nous consulter.

OS1

OS2

Affaiblissement (1310 et 1550nm)

1.0 dB/km

0.4 dB/km

Les principales différences entre une fibre OS1 et OS2

Distance de transmission

2km max.

5 à 10 km

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

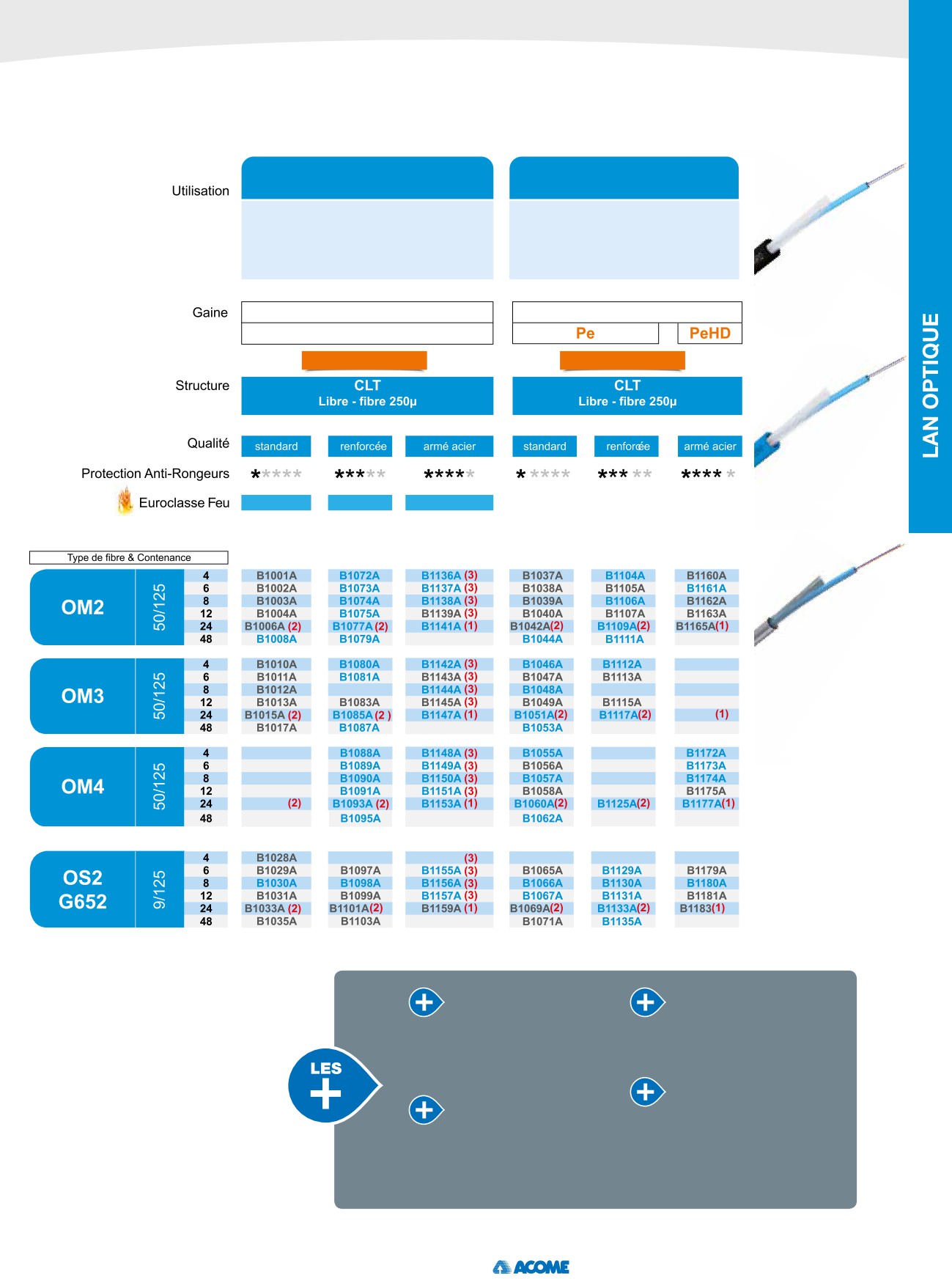

CÂBLE INTÉRIEUR/EXTÉRIEUR

CÂBLE EXTÉRIEUR

CAMPUS & ROCADES

CAMPUS

Recommandé pour soudure et épissure mécanique.

Usage d’un épanouisseur 900µ

Usage d’un épanouisseur 900µ préconisé pour la

préconisé pour la connectique à sertir ou à coller.

connectique à sertir ou à coller.

> Chemin de câble

> Fourreau

> Pose en caniveaux

> Fourreau

> Enterrable (version armure acier)

CLT standard

INTERIEUR EXTERIEUR / BLEUE

EXTERIEUR ETANCHE / NOIRE

LSOH-FR

Nouveau design

CLT standard

Dca

CLT armée acier

B1166A

B1167A

B1082A

B1168A

B1169A

B1171A

B1119A

B1019A

B1120A

B1020A

B1121A

B1021A

B1122A

B1022A

B1123A

B1024A

B1026A

B1127A

Nouvelle fibre OM5 : nous consulter

B1096A

B1154A

B1064A

B1128A

B1178A

Gamme armée acier

Protection contre

LSOH avec PV de

les rongeurs sur

⁽¹⁾Structure unitube

classement C1 pour

l’ensemble des produits

⁽²⁾Structure bitube

vos applications les

de la gamme

⁽³⁾PV de classement C1 laboratoire externe

plus critiques

qualifié

Gaines LSOH et Pe à

Tenue UV : câbles LSOH selon la norme NF

Identification des fibres

faible coefficient de

EN 60-811-1-1; câbles PE selon la norme

rapide et simple grâce

frottement pour un

EN50290-2-24

à la structure bitube

tirage en conduite plus

Pe : Polyethylène

pour un raccordement

rapide

facilité

PeHD : Polyethylène Haute Densité (plus

résistant à l’abrasion)

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

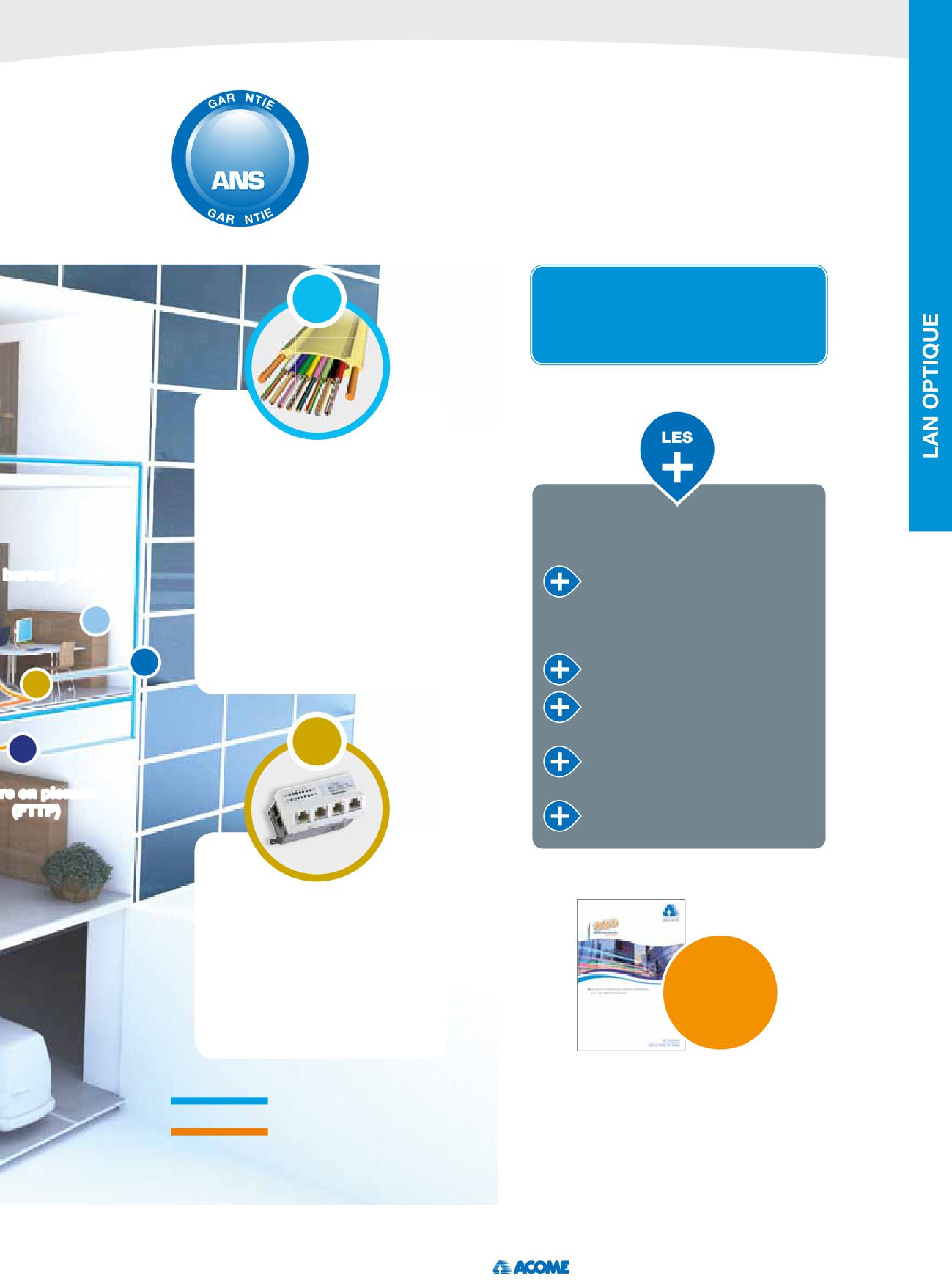

• Etude et chiffrage

• support technique

• Formation

PACe

- Accessibilité permanente avec

l’outil Open PACe qui permet de

réaliser rapidement une fenêtre

d’ouverture

L’offre RMS Tertiaire, une solution

- Un seul câble pouvant desservir

pertinente

plus de 1000 points d’accès.

bureau (FTTO)

- Possibilité de dériver à n’importe

Architecture Smart Building

quel endroit et n’importe quand

évolutive et flexible :

un groupe de fibres pour assurer

reconfiguration simple et

un raccordement (utilisateurs,

rapide des points d'accés

un point d’accès ou un sous-

répartiteur)

Convergence IP

Faible impact

environnemental

Baisse de la consommation

d'énergie

re en plenum

(FTTP)

Interopérabilité

Micro-

commutateur

- Refroidissement passif : pas de

bruit, pas de perte d’efficacité,

Téléchargez

- Faible consommation d’énergie

le catalogue

- Plateforme d’administration,

RMS TERTIAIRE

www.acome.com

- Compatibles PoE, PoE+,

- Alimentation 230v ou 48v

Pour plus d’informations sur notre

offre tertiaire, merci de contacter

Liaison fibre

votre interlocuteur ACOME

Liaison cuivre

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

SOLUTIONS RÉSEAUX TERTIAIRE, CAMPUS

SOLUTION RMS pour le « Smart building »

Une architecture optique ouverte, pour toutes les

configurations réseau optique FTTO/FTTP et compatible POL

LES PERFORMANCES

ACTIVE

PASSIVE

CÂBLAGE

OPTICAL

RMS TERTIAIRE

STRUCTURÉ

RING

LAN

+++

Débit potentiel à la prise,

(limité par le débit

(limité à la techno

(fonction des équi-

évolutivité du débit (1Gb, 10Gb...)

de la rocade)

de la boucle)

PON utilisée)

pements terminaux)

Taux de partage (nombre d’utilisateurs par

Plusieurs

1 à 8

100 à 200

32 à 64

port du micro-commutateur de cœur de réseau)

centaines

4 en moyenne

Temps de latence du réseau.

+++

Compatibilité avec des flux en temps réel

Interopérabilité des composants actifs

+++

Liberté de choix du fournisseur

OUI

NON

OUI

de coeur de réseau

OUI

Possibilité de redondance du cœur de réseau

si 2 micro-commu-

jusqu’au terminal par des chemins physiques

NON

OUI

tateurs proches de

différents

l’utilisateur

Souplesse de déploiement de la fibre

SR (sous-répartiteur), P(plenum), B(bureau),

P, B

P, B, PT

PT( poste de travail)

CONVERGENCE :

Migration des applications vers

un protocole unique : IP (voix,

data, vidéosurveillance, GTB,

contrôle d'accès)

Infrastructure intelligente pour

relier tous les services du

building

Building automation

Interconnectivité

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

RETENIR

LES COÛTS

ACTIVE

PASSIVE

CÂBLAGE

OPTICAL

RMS TERTIAIRE

STRUCTURÉ

RING

LAN

Locaux techniques

Élevé

Modéré

Faible

Support du câblage

Élevé

Faible

De fort à faible

Très faible

(baies chemins de câble,

en fonction de la position

passages de dalles)

des coupleurs

Câblage (fourniture et raccordement)

Élevé

Faible

Actif cœur de réseau

Faible

Fort

Modéré

Alimentation énergie

Faible

Moderé

Modéré

Equipement d’extrémité

Faible

Moderé

Élevé

Moyen

Faible

(Ouverture des faux

à élevé

à moyen

(Au pire depuis

plafonds jusqu’au

le boîtier de

Coût d’installation

(Dépend de la

(Dépend de la position

sous répartiteur)

raccordement

d’une nouvelle prise

position du micro-com-

du coupleur et de

en faux plafond)

mutateur)

son niveau de liens

en fonctionnement)

Coût énergie

Élevé

Modéré

Faible

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

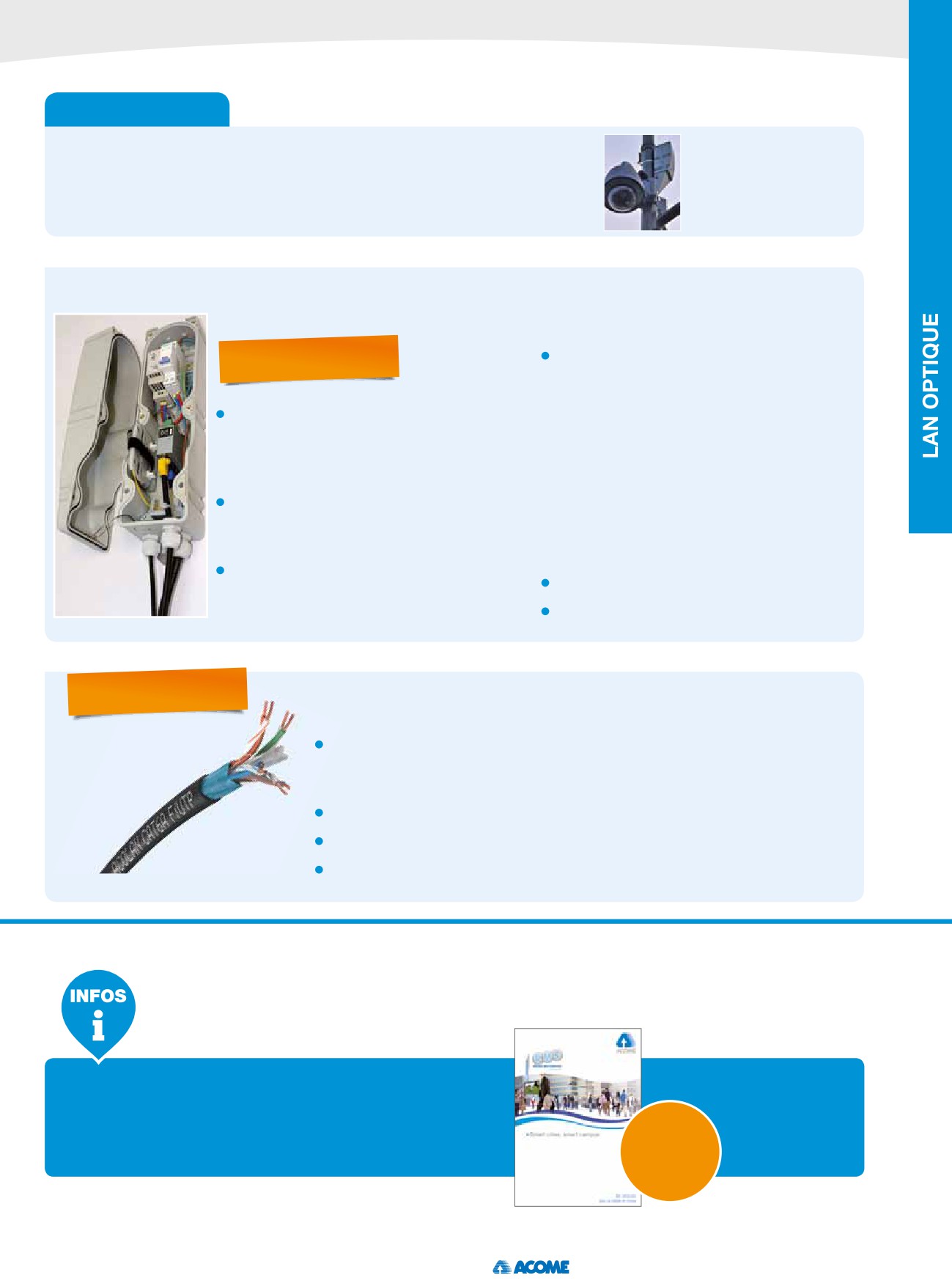

APPLICATIONS

• QUARTIERS URBAINS

• HÔPITAUX

• GARES ET AÉROPORTS

• ERP

• UNIVERSITÉS

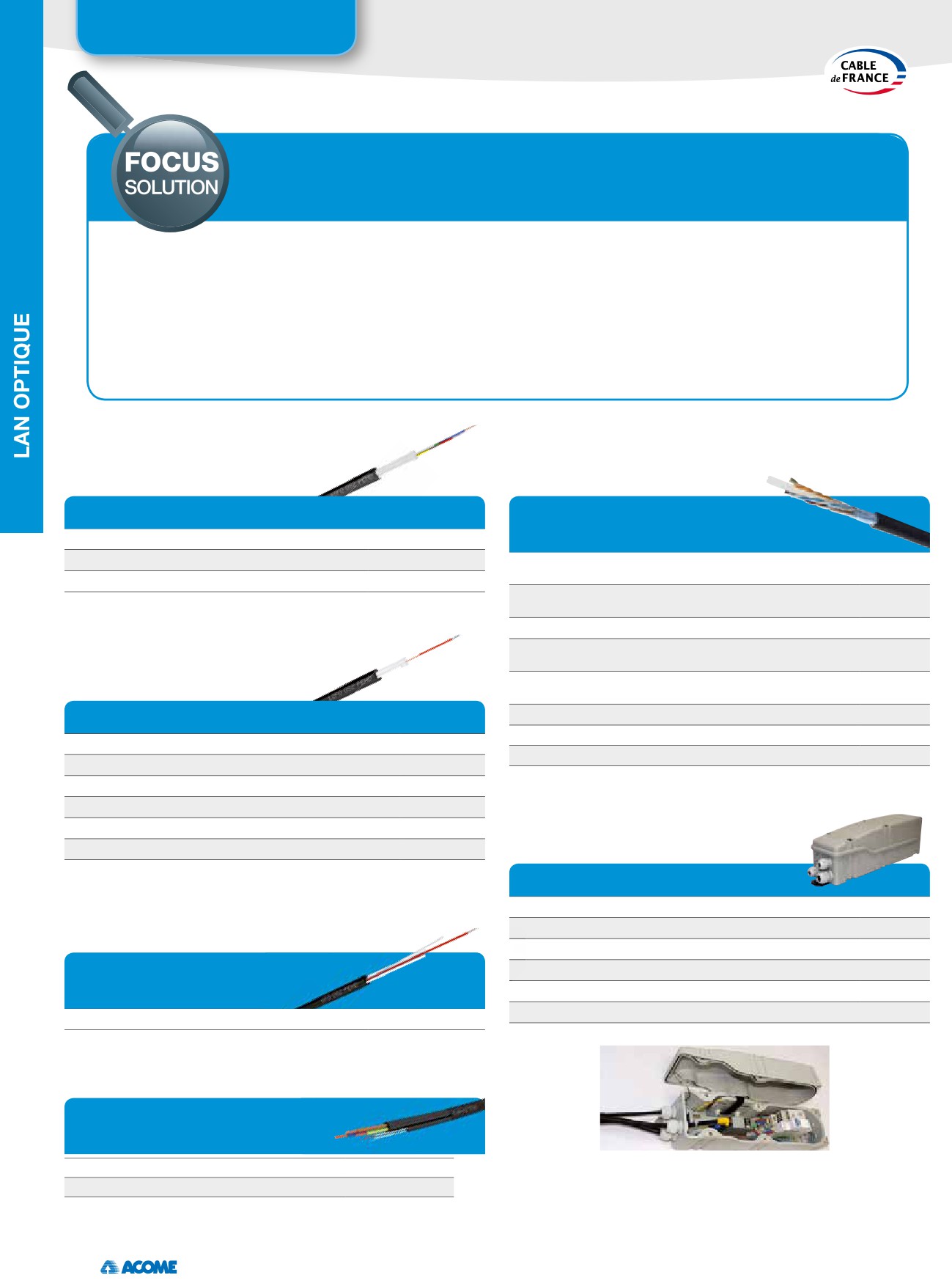

BOÎTIER RMS CAMPUS INTÉRIEUR/EXTÉRIEUR IB1639

Commutateur Gigabit :Ethernet 4 ports

Nouveauté

manageable

- 2 ports cuivre POE+ /2 ports optiques

Utilisé pour le raccordement intérieur

Gigabit Ethernet

ou extérieur de terminaux (caméras de

- Supervision par serveur web + fonction

vidéo protection, points d’accès WiFi,

monitoring

terminaux de contrôle d’accès...).

- Entrée et sortie TOR (tout Ou rien)

- Température de fonctionnement

Assure le raccordement de fibres op-

-20+60°C

tiques, la conversion optoélectronique et

- Gestion d’économie d’energie (Energy

la gestion de l’énergie.

Efficiency Ethernet)

Adapté à tous types de poses : fixation

Disjoncteur 230VAC

murale, en chambre, en haut de mât ou

candélabre...

Alimentation TBT 12VDC -15W

Nouveauté

CÂBLE 4P F/UTP CAT.6A LSOH-FR INT/EXT 10 GIGABIT

Utilisé pour le raccordement des terminaux (caméras de

vidéosurveillance, écrans d’affichage dynamique, systèmes de

contrôle d’accès...) situés à l’intérieur ou à l’extérieur des bâtiments.

Permet également l’alimentation PoE.

Adapté à tous types d’environnements.

Réf. R7690A

Conditionnement en touret et couronne de 100m

POUR PLUS D’INFORMATION :

• Brochure à télécharger

Téléchargez

le catalogue

• Contacter votre interlocuteur ACOME

RMS CAMPUS

www.acome.com

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

RMS CAMPUS :

autour de la convergence IP

débit entre

• Contrôle d’accès

• Affichage dynamique

éléments

• Réseau sans fil 4G, LTE wifi

EHD

CÂBLES CAPIL

B0022A

& RACCORDEM

B0023A

➋ ^{Câble de raccordement coffret actif 4FO OM2}

N9968A

intérieur/extérieur PE

B0024A

➋ ^{Câble de raccordement coffret actif 4FO MONO}

N9930A

intérieur/extérieur LSOH G657

Câble de raccordement extérieur pour caméra 2 jarretières G657

B0047A

Câble de raccordement extérieur pour caméra 2xOM2

IC1013

préconnectorisé 2SC

Câble de raccordement extérieur pour caméra 2xMONO G657

IC1012

préconnectorisé 2SC

Câble F/UTP Cat.6 4P LSFROH Int/Ext RJ45 / PoE

R7590A

DUITE

➍ Câble F/UTP Cat.6A 4P LSFROH Int/Ext RJ45 / PoE

R7690A

B0019A

Câble SF-P Cat7 4P - Extérieur PE

R7470A

B0020A

B0021A

N9315A

N7938A

N7939A

➏ BOÎTIERS DATA + ÉNERGIE

Boîtier standard

IB1632

Boîtier avec caches de protection câbles

IB1633

Sachet de 5 crochets de fixation candélabre

IB1634-S5

Protection entrée câbles

IB1636

Boîtier avec convertisseur Fast+ PoE+

IB1637

Boîtier RMS campus avec commutateur PoE+

IB1639

B0018A

DEMENT

RGIE

B0063A

B0062A

www.acome.com

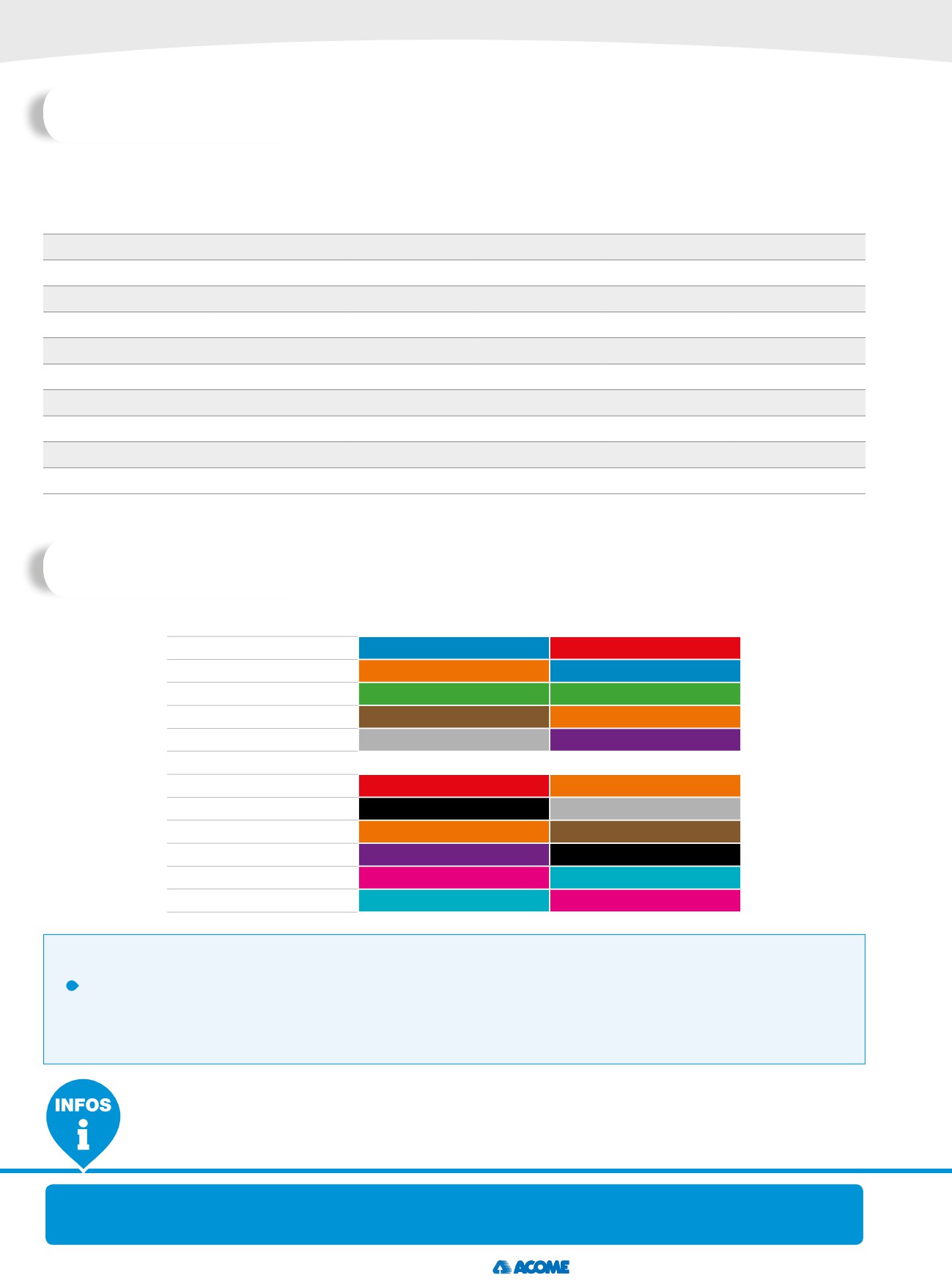

Performances des fibres optiques

La gamme standard ACOLAN^® est constituée d’une offre complète

à base de fibres OM2, OM3, OM4 et OS2 disponible sur stock.

PROTOCOLE ETHERNET

SOURCE

OM2

OM3

OM4

OS2

100 BASE-FX

LED 1300 nm

2000

N/A

1000BASE-LX

Laser 1310 nm

600

10 000

1000BASE-SX

VCSEL 850 nm

550

1000*

N/A

10 G BASE-SR

VCSEL 850 nm

150

300

550**

N/A

10 G BASE-LX4

WDM laser 4y

300

N/A

10 G BASE-LR4

Laser 1310 nm

10 000

40 G BASE-SR4

VCSEL 850 nm

140

170

40 G BASE-LR4

Laser 1310 nm

10 000

100 G BASE-SR10

VCSEL 850 nm

140

170

100 G BASE-LR4

Laser 1310 nm

10 000

Les valeurs données par le tableau sont les distances de transmission.*Distances non normalisées pour les fibres OM3 et OM4.

**Des longueurs supérieures sont accessibles en combinant fibres ACOME OM3 & OM4 des pertes aux connexions <1dB et en sélectionnant des VCSEL à largeur spectrale garantie.

Code couleur des câbles à fibres optiques

N° DE FIBRE OPTIQUE

CODE FOTAG IEEE

CODE

OU DE TUBE

802.8

FRANCE TÉLÉCOM

BLEU

ROUGE

ORANGE

BLEU

VERT

MARRON

JAUNE

GRIS

VIOLET

BLANC

ROUGE

ORANGE

NOIR

GRIS

JAUNE

MARRON

VIOLET

NOIR

ROSE

TURQUOISE

ROSE

NOUVELLE FIBRE OM5

Une nouvelle fibre multimode a été introduite dans la norme ISO 11-801, il s’agit de la fibre OM5 ou Wideband

Multimode Fiber (WBMMF). Cette fibre permet d’utiliser un multiplexage sur 4 longueurs d’ondes dans la plage 850-

950nm permettant de réduire le nombre de fibres dans les liaisons 40et 100 Gigabit au sein des data centers.

Elle reste compatible avec les fibres OM3 et OM4.

• Pour les structures 24 fibres unitubes LAN optique, le code couleur FOTAG est repris avec un

repère noir (la fibre n°8 est dans ce cas remplacée par la couleur vert clair et un repère noir).

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

RÉSEAUX TÉLÉPHONIQUES PRIVÉS

GUIDE

Téléphonie privée cuivre

CHOIX

RÉSEAU DE TÉLÉPHONIE NUMÉRIQUE

Utilisation

ET COMMANDE COURANT FAIBLE

Liaisons

Emplacement

Liaisons intérieures

extérieures

Distribution

de lignes

Distribution

de lignes

téléphoniques ayant

de lignes

téléphoniques dans un milieu à risque

des

téléphoniques

d’incendie

exigences

NF C 32 070-2-2 (C1)

mécaniques

importantes

Performance

RNIS, Domotique, GTB, Alarme

transmission

Gaine LSOH

Résistance

à la corrosion

Avantages

Résistance aux chocs

Euroclasse Feu

Dca

• Paires

• Blindage

• Paires

Structure

général

• Blindage général

+ armure

métallique

SYT+

SYT+DIGITAL

Type

DIGITAL

SYT+

NPI ARME LSOH

de câble

STANDARD

NPI LSOH

DIGITAL ARMÉ

MARRON C1

5/10

8/10

5/10

8/10

5/10

8/10

5/10

8/10

GRIS

R7233A

R7303A

R7309A

R7323A

R7304A

R7310A

R7324A

R7305A

R7311A

R7463A

R7404A

R7410A*

R7364A*

R7317A

R7325A

10P

R7306A

R7312A

R7464A

R7405A*

R7411A*

R7372A*

R7318A

R7326A

15P

R7307A

R7313A

R7465A*

R7406A

R7412A*

R7365A*

R7319A

R7327A

30P

R7308A

R7314A

R7468A*

R7407A*

R7413A*

R7366A*

R7320A

R7328A

56P

R7301A

R7315A

R7466A*

R7408A*

R7414A*

R7393A*

R7321A

R7329A

112P

R7138A

R7316A

R7467A*

R7409A*

R7415A*

R7394A*

R7322A

R7330A

EUROCLASSE

FEU

ECA

Nous consulter pour câbles de 1P à 3P

*Sur fabrication, nous consulter

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

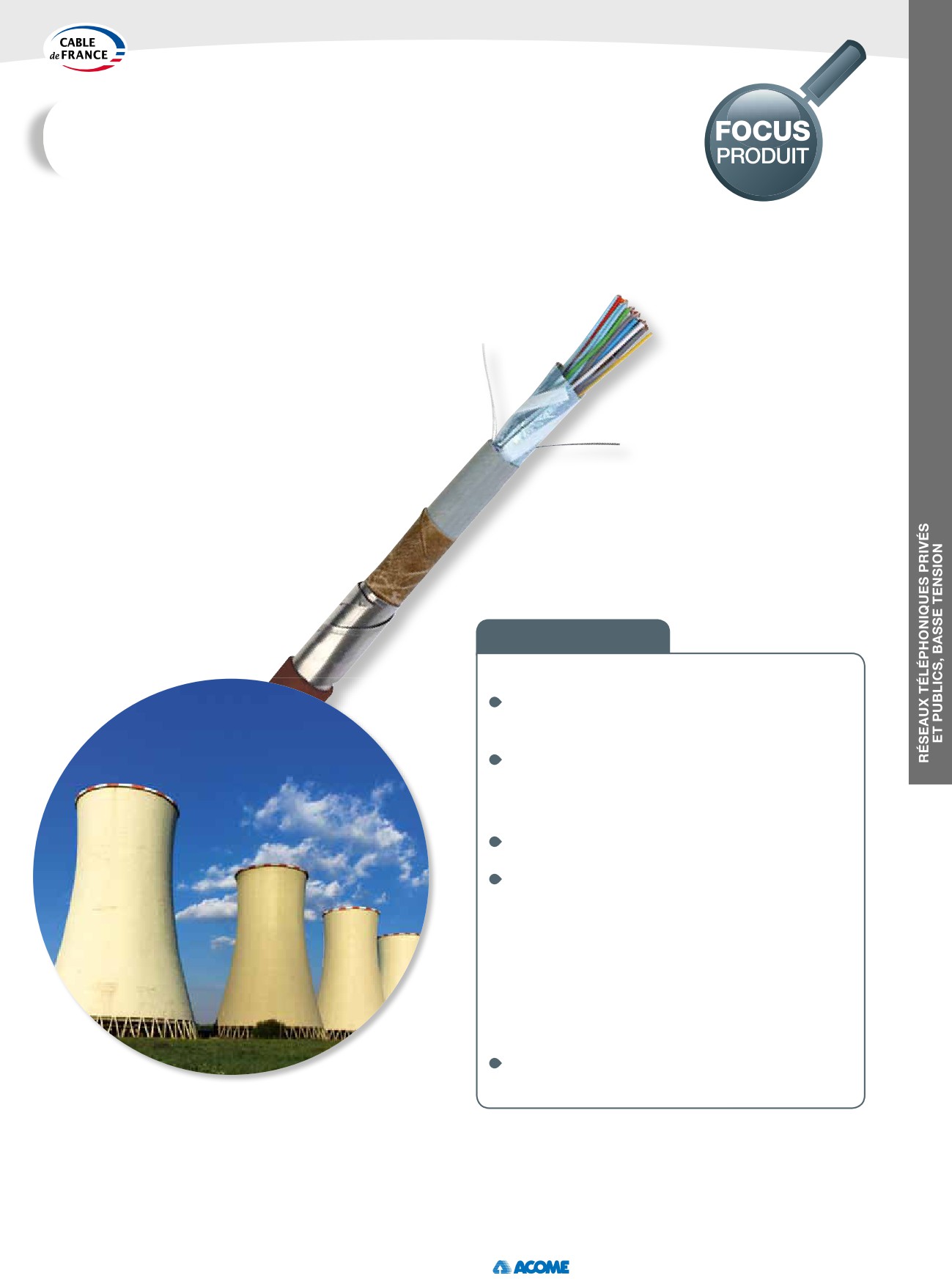

SYT+ Digital NPI LSOH marron C1

SYT+ Digital NPI ARMÉ LSOH marron C1

Des câbles non propagateurs d’incendie

dans les centrales nucléaires

APPLICATIONS

Centrales nucléaires

RÉGLEMENTATION

Conforme à la RCC-E (Règles de Conception

et de Construction des matériels électriques

des îlots nucléaires).

Couleur de gaine conforme à la RCC-E.

Conforme NPI

En attente de la position de la direction

de la sûreté nucléaire relative au RPC, la

tenue au feu des câbles est inchangé (Non

propagateur d’incendie C1, conforme à la

NFC 32 070-2-2).

CERTIFICATION

Laboratoire du LCIE agréé (Arrêté Ministériel

du 21/07/1994).

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

RÉSEAUX TÉLÉPHONIQUES PUBLICS

GUIDE

Téléphonie publique

CHOIX

RACCORDEMENT

Utilisation

TRANSPORT ET DISTRIBUTION

INDIVIDUEL

Aérien

Emplacement

Enterré

Conduite

autoporté

Performance

xDSL

transmission

(ADSL, ADSL 2+)

Souplesse

Tenue aux UV

Résistance aux chocs

Tenue aux UV

Étanchéité

Souplesse

Avantages

Étanchéité

Installation

• Quartes

• Paires

• Quartes

• Étanchéité

• Porteur

• Blindage général

Structure

longitudinale

synthétique

• Étanchéité

• Porteur toron

• Gaine

longitudinale

acier

Pe noire

• Gaine Pe noire

Type

*Série 92

*5/99

*Série 74

*Série

de câble

6/10

8/10

6/10

8/10

6/10

8/10

R9100J

L0102E

R0352E

L0025E

L0033E

L0044E

L0050E

14P

R0353E

R0358E

L0026E

L0034E

L0045E

L0051E

28P

R0354E

R0359E

L0027E

L0035E

L0046E

L0052E

56P

R0355E

R0360E

L0028E

L0036E

L0047E

L0053E

112P

R0356E

R0361E

L0029E L0037E**

L0048E

224P

R0357E** R0362E

L0030E

L0038E

448P

R0395E

L0031E

* Câbles prévus pour installations non soumises au RPC

**Sur fabrication

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Utilisation

CENTRAL

Liaison dans les

Emplacement

Liaison des équipements

répartiteurs

xDSL

Transmission

Performance

(ADSL,

xDSL

numérique jusqu’à

transmission

ADSL 2+)

2Mbits/s

et VDSL

Résistance

à la corrosion

Avantages

Euroclasse Feu

Eca

• Quartes

• Paires

• Blindage général

• Conducteurs

• Blindage général⁽¹⁾

• Blindage général

Structure

• Blindage général

et par faisceau

• Isolation PVC

et par faisceau⁽²⁾

et par paire

• Gaine LSOH gris

• Gaine CM26** gris

• Gaine LSOH gris

Série 281

Type

Fils

L905

L804

L904

L907

de câble

jarretières

L820

5/10

5/10 - 2 CD

4/10

5/10

STANDARD

R2348A BLANC-ROUGE

W2652E

L7300E

R2348G

JAUNE-NOIR

L7299E

M3844E

R2348J

BLANC-BLEU

L7298E

M3846E

L7297E

M3847E

Existent également

en d’autres couleurs

10P

L7296E

M3848E

et en 5 et 6 CD.

Usage en dehors des applications

16P

L7295E

M3849E

couvertes par le RPC.

22P

M3850E

32P

R7359B^(1)*

R7155E

128P

R7363B⁽²⁾

*Sur fabrication

**Gaine PVC faiblement halogénée

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

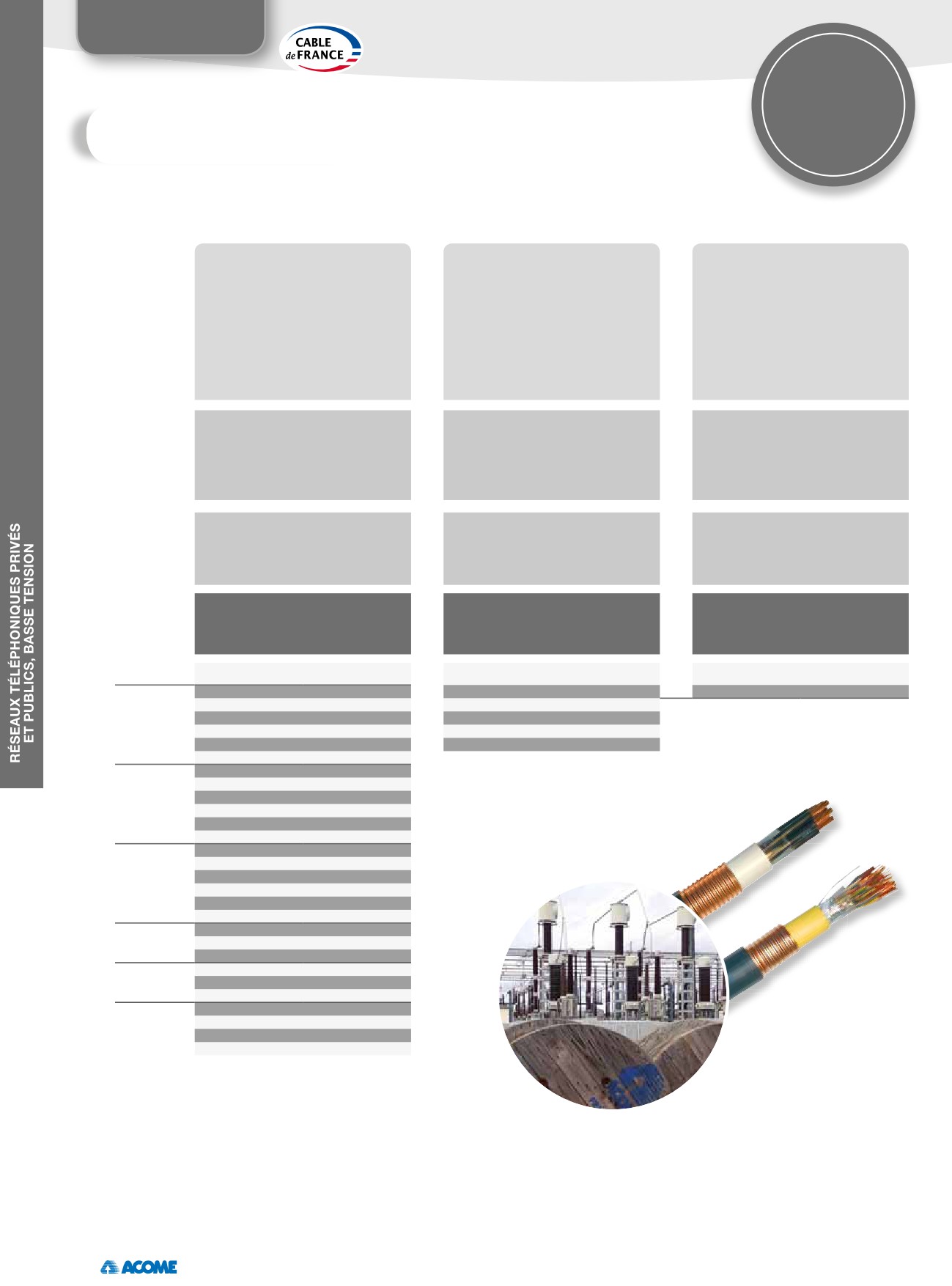

RÉSEAUX BASSE TENSION

GUIDE

Spécification EDF-RTE

CHOIX

POSTES DE

RACCORDEMENT

TRANSFORMATION

TÉLÉCOMMUNICATION

ABONNÉS

HTA/HTB

Environnement

POSTE RÉSEAU

EDF-RTE-ENEDIS

TRANSPORT

COMPTEUR /

INTERFACE - ENEDIS

TÉLÉCOMMANDE

Circuits de

Circuits

Transmission

signalisation,

de commande

de données entre compteurs

Applications

télémesure,

d’énergie

télé-action

alimentation

ou de fluide

et téléphonie

Chemins de câbles,

Utilisation

en caniveaux

en caniveaux ou tirés en conduite

ou tirés en conduite

**SP RTE S740

**Téléreport

**SP S741 C1*

SP EDF HN33S34

SP ENEDIS

Type

Multiquartes

Multiconducteurs

NF 33 400

de câble

6/10 ARMÉ :

6/10

6/10 NON ARMÉ : IVOIRE

NOIR

4CD

P3000A

7 QUARTES

R3186A

L6665A

L6877A

7CD

P3001A

14 QUARTES

R3187A

10CD

P3002A

28 QUARTES

R3188A

1.5MM²

14CD

P3003A

56 QUARTES

R3189A

19CD

P3004A

112 QUARTES

R3190A

27CD

P3005A

2CD

P3006A

4CD

P3007A

7CD

P3008A

4MM²

10CD

P3009A

14CD

P3010A

19CD

P3011A

2CD

P3012A

4CD

P3013A

7CD

P3014A

6MM²

10CD

P3015A

14CD

P3016A

19CD

P3017A

2CD

P3018A

10MM²

4CD

P3019A

8CD

P3020A

2CD

P3021A

16MM²

4CD

P3022A

8CD

P3023A

25MM²

2CD

P3024A

3X25+16MM²

P3025A

3X50+25MM²

P3026A

3X95+35MM²

P3027A

** Câbles prévus pour des installations non soumises au RPC

*Câbles classés C1 par le laboratoire ACOME

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

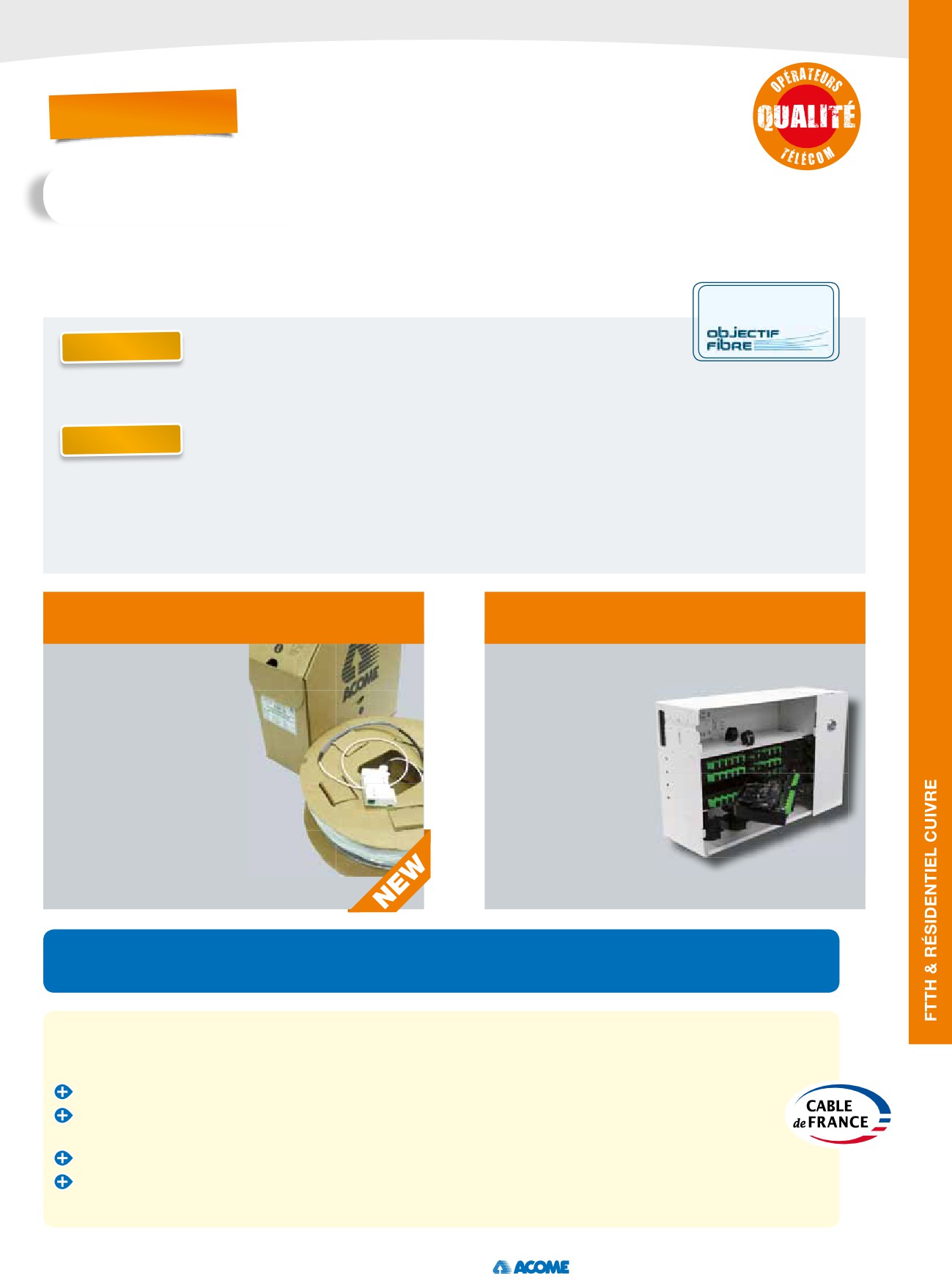

Nouveauté

Solutions pour réseaux FTTH

Une réponse aux enjeux de la fibre optique en respect du cadre

réglementaire avec les Solutions FttH Résidentiel Neuf ACOME

CONFORME AUX

PRECONISATIONS

D'OBJECTIF FIBRE

Réglementation CE QUE DIT L’ARRÊTÉ DU 30 AOÛT 2016

Il modifie le Décret 2016-1182 du Code de la Construction et de l’Habitation (CCH) et précise la généralisation des lignes

de communication à très haut débit en fibre optique à l’ensemble des bâtiments. Date d’application : 1^er octobre 2016.

Norme

CE QUE DIT LA NORME XP C 90 486 ÉDITION 2016

Tous les réseaux du bâtiment (logements et locaux à usage professionnel) doivent obligatoirement être équipés :

• de lignes de communication à très haut débit en fibre optique

• de lignes téléphoniques à l’exception des bâtiments situés en zone fibrée qui

pourront être raccordés uniquement par fibre optique

NOUVEAU

COFFRET PIED D'IMMEUBLE

KIT DTIO DÉSHABILLABLE

• Recommandé par les

opérateurs Télécom

• Installation simple et aisée

• Solution modulaire

dans les tableaux de

évolutive et sécurisée

communication du client

• Dimensionnement

• Dérouleur carbon

universel totalement

• Câble déshabillable

compatible avec les

coffrets opérateurs

• Applications aéro-

(OC)

souterraines

• Pas d'épissure pour le

passage en intérieur

Télécharger notre offre FTTH en résidentiel neuf sur

www.acome.com

Où trouver les informations sur la réglementation, les recommandations

concernant ces réseaux ?

www.arcep.fr

www.cercle-credo.com (Cercle de réflexion et d’Etude pour le Développement de

l’Optique)

www.francethd.fr (site de la Mission Très Haut Débit)

www.objectif-fibre.com (guides à télécharger sur les différentes configurations de

desserte optique : immeuble, maison individuelle, locaux professionnels)

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Petits immeubles collectifs < 12 logements :

cas d'une architecture en raccordement direct

Dans ce cas, le raccordement se fait par l'intermédiaire d'un kit DTIO

(câble de branchement + Dispositif de Terminaison Intérieur Optique).

Il relie chaque logement au point de raccordement (PR) Opérateurs.

Solution de

raccordement

abonné (Cf p31)

• Raccordement sans

épissure

• Testés et validés par les

opérateurs télécom

• Longueurs des câbles

optimisées : diminution

des coûts de déploiement

• Déploiement en

“monofibre”, “bifibres”

ou en “quadri-fibres”

Solution de

raccordement

opérateurs (Cf p33)

*dans bon nombre de cas, le point de raccordement et le point de mutualisation sont confondus.

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Grands immeubles collectifs ≥ 12 logements :

cas d'une architecture en raccordement partagé

Dans ce cas, la solution de raccordement abonné est composée d'un

kit DTIO assurant le lien entre le coffret de communication de chaque

logement et le Point de Branchement Optique (PBO) situé à chaque étage.

Un câble de colonne montante relie alors ces boîtiers PBO à la solution de

raccordement opérateurs située en pied d'immeuble.

Solution de raccordement

abonné (Cf p31)

Solution de branchement (Cf p32)

• Longueurs des câbles optimisées :

diminution des coûts de déploiement

• Testés et validés par les opérateurs télécom

• Innovation Acome brevetéet

• Faible encombrement

Solution de raccordement

opérateurs (Cf p33)

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

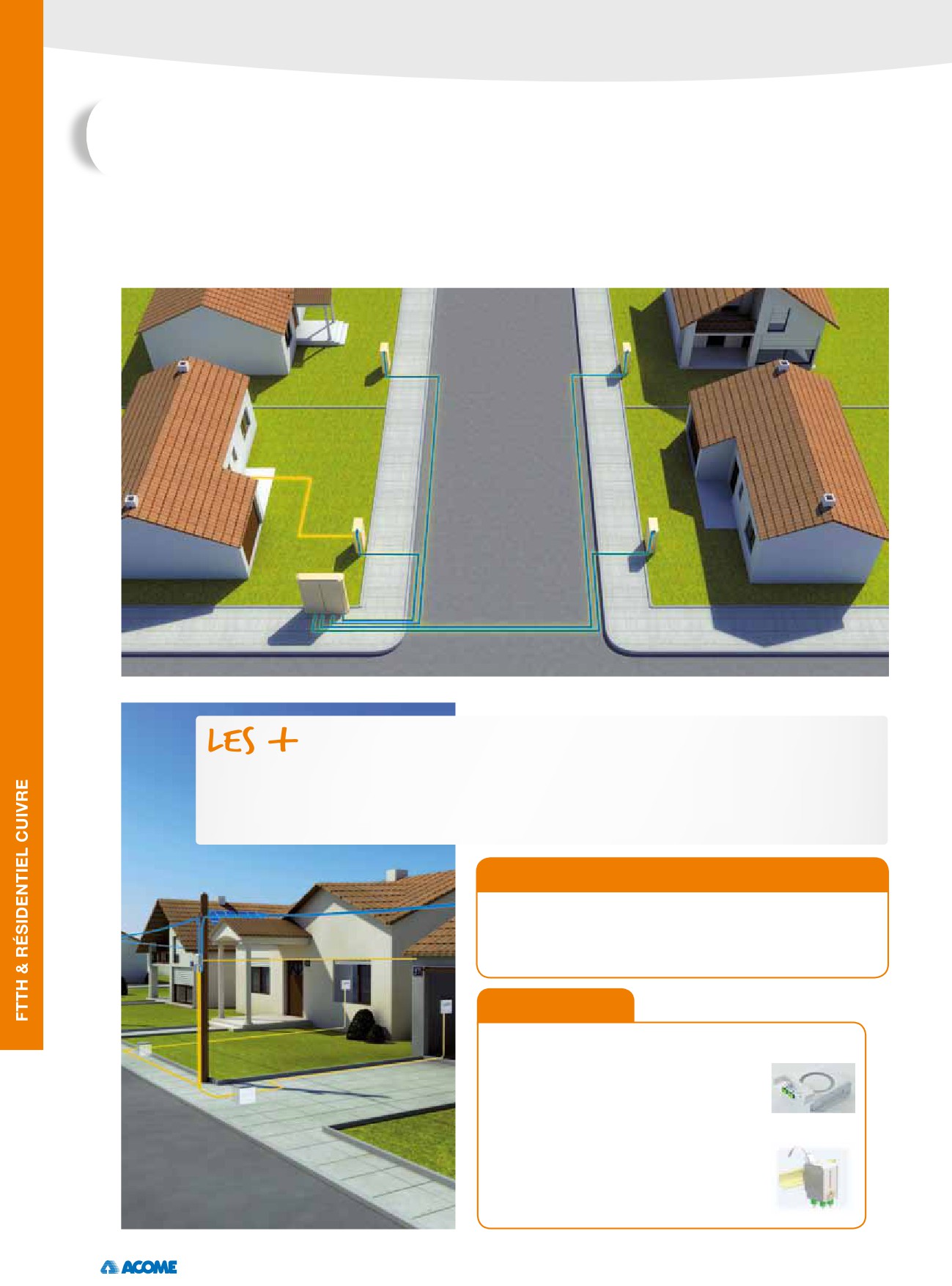

Lotissements et maisons individuelles

cas d'un raccordement d'abonné en conduite

Dans ce cas, la solution de raccordement abonné est composée d'un kit

DTIO déshabillable aérosouterrain. Il relie le Point de Branchement Optique

(PBO) aérien ou souterrain à l'abonné.

• S'adapte aux configurations aériennes ou souterraines

• Câble déshabillable permettant un raccordement sans épissures entre l'extérieur et l'intérieur du logement

• Proposé en conditionnement dérouleur carton (disponible en 50m et 100m) qui facilite la pose en grandes longueurs

PTO OU DTIO ?

• La PTO ( Prise Terminale Optique) est privilégiée en l'absence de

coffret de communication dans le logement.

• Le DTIO ( Dispositif de Terminaison Intérieur Optique) est préco-

nisé dans les autres cas.

AVANTAGES

Les avantages de la PTO ACOME

• Assure un amarrage sécurisé du câble abonné

• Respecte les rayons de courbure de la fibre

• Cache de protection des connecteurs

• Pose en saillie ou encastrée - Fixation rail DIN

Les avantages du DTIO ACOME

• Fixation rail DIN avec système de verrouillage

• S'intègre facilement en cas d'encombrement

• Matériau sans halogène

• Résistance au feu UL 94 V0

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

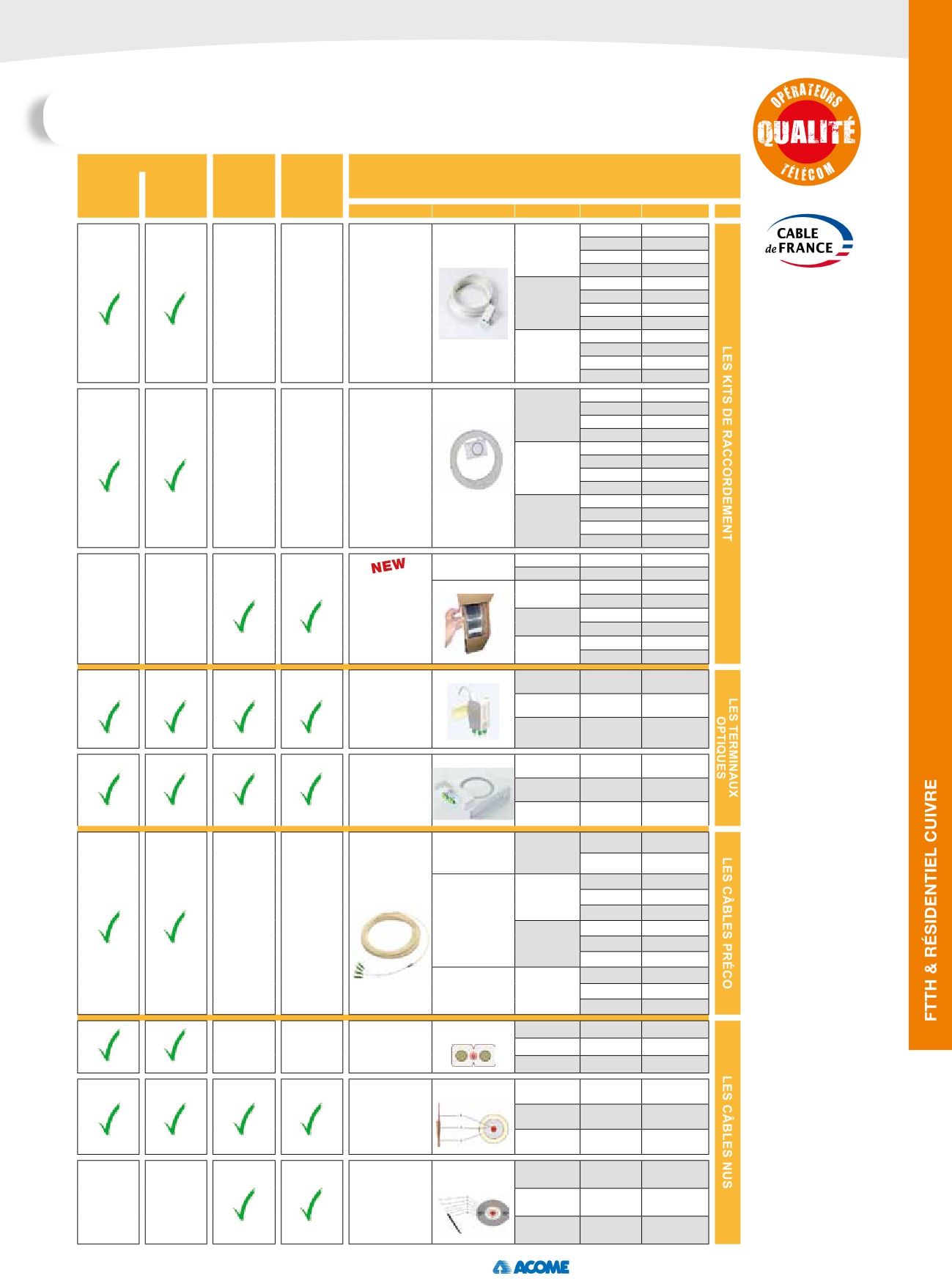

Les solutions de raccordement abonnés

Immeuble Collectif neuf

Maison

<12 loge-

≥12 loge-

Lotissement

indivuelle

ments

PRODUITS

FICHE PRODUIT

MODULARITÉ

LONGUEUR

CODE ACOME

15m

IC5633-C15

30m

IC5633-C30

1 Fo

KIB4805

50m

IC5633-C50

100m

IC5633-C100

KIT DTIO PRÉCO

1 Extrémité

15m

IC5634-C15

30m

IC5634-C30

2 Fo

Euroclasse Dca

50m

IC5634-C50

G657

100m

IC5634-C100

SC/APC

15m

IC5635-C15

30m

IC5635-C30

4 Fo

50m

IC5635-C50

100m

IC5635-C100

15m

IC5477-C15

30m

IC5477-C30

1 Fo

KIB4804

50m

IC5477-C50

100m

IC5477-C100

KIT PTO PRÉCO

1 Extrémité

15m

IC5478-C15

30m

IC5478-C30

2 Fo

Euroclasse Dca

50m

IC5478-C50

G657

100m

IC5478-C100

SC/APC

15m

IC5479-C15

30m

IC5479-C30

4 Fo

50m

IC5479-C50

100m

IC5479-C100

1 Fo

25m

IC5960-C25

KIB4605

2 Fo

25m

IC5961-C25

KIT DTIO

KIB4603

50m

IC5586-C50

INT/EXT

1 Fo

DESHABILLABLE

100m

IC5586-C100

Aéro-souterrain

50m

IC5666-C50

Euroclasse Dca

2 Fo

100m

IC5666-C100

G657 - SC/APC

50m

IC5667-C50

4 Fo

100m

IC5667-C100

DTIO

PTR2800

1 Fo

IC5281-10

de 1 à 4 raccords à

clapet SC-APC

2 Fo

IC5281-20

4 Fo

IC5281-40

PTO

PTO2803

1 Fo

IC5361-10

de 1 à 4 raccords à

clapet SC-APC

2 Fo

IC5361-20

4 Fo

IC5361-40

COB3821

50m

IC5056-C50

Euroclasse Dca

1 FO

Ø2,8mm / Intér.

100m

IC5056-C100

Câble Préco avec

connecteur Optique

15 m

IC5652-C15

SC-APC à 1

1 Fo

30 m

IC5652-C30

extrémité

COB3822

50 m

IC5652-C50

Euroclasse Dca

15 m

IC5653-C15

Ø4mm / Intér.

2 Fo

30 m

IC5653-C30

50 m

IC5653-C50

15 m

IC5654-C15

COB3857

4 Fo

30 m

IC5654-C30

Euroclasse Dca

Intérieur.

50 m

IC5654-C50

COR1861

1 Fo

4000m

H0014B

Câble Nu LSOH

Euroclasse Eca

poussable / Intérieur

2 Fo

4000m

H0016B

ACOPUSH

4 Fo

4000m

H0015B

COR1823

1 Fo

250m

N7857B-C250

Euroclasse Dca

Câble Nu

2 Fo

250m

N8123A-C250

Intérieur / Extérieur

4 Fo

250m

N9117A-C250

UNB1625

Euroclasse Dca

1 Fo

500m

H0073A-T500

Câble

(module intérieur)

déshabillable

2 Fo

500m

N9850A-T500

Intérieur / Extérieur

4 Fo

500m

N9730B-T500

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

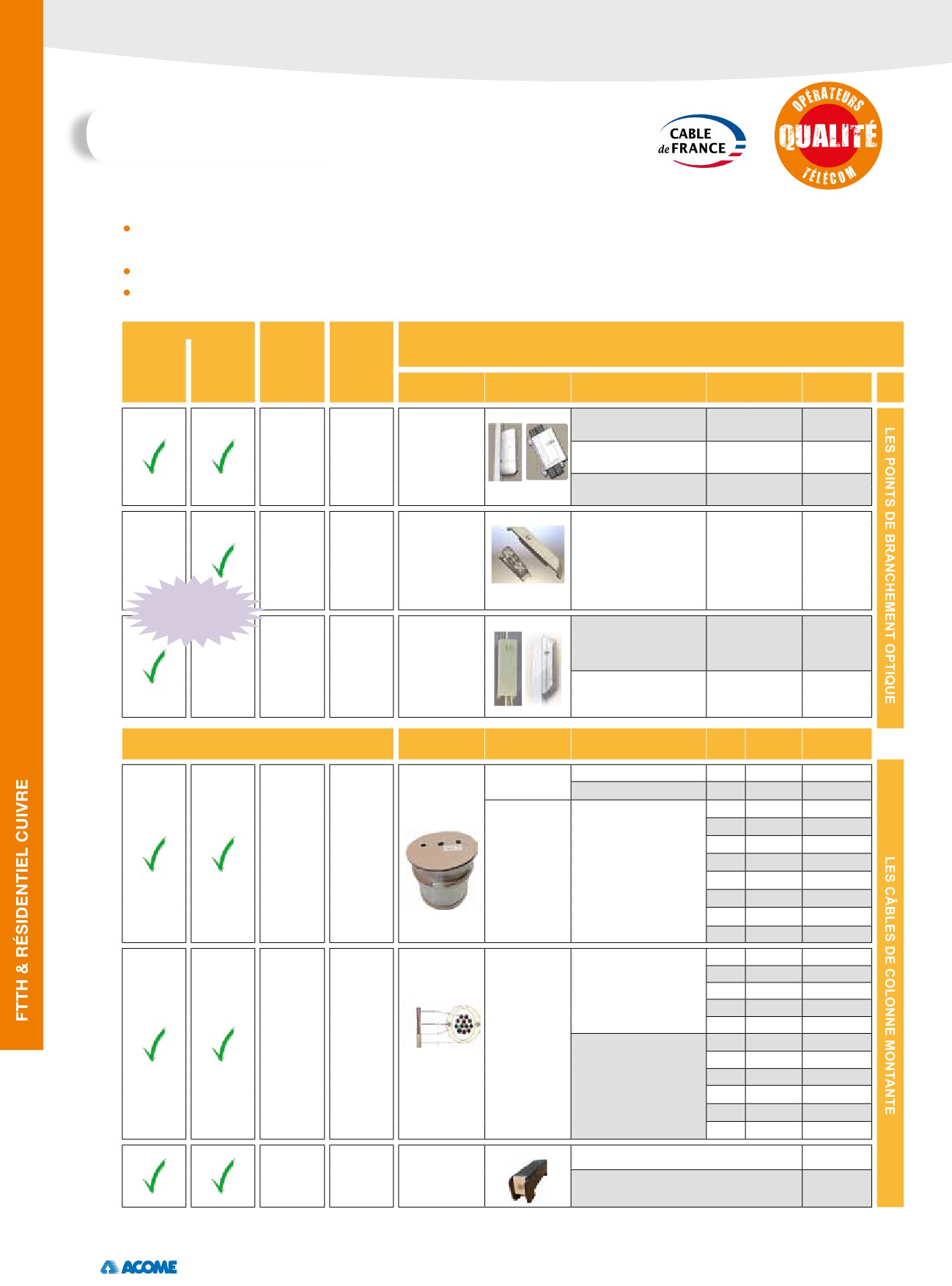

Les solutions de branchement

La technologie HPACe au cœur de la performance :

Les boîtiers d'étage Be-Box et PBA32 sont compatibles avec les risers (PAD) pour former une

solution HPACe.

La technologie HPACe donne des dérivations sans épissures.

Moins d'épissures = Réduction du temps de pose + Amélioration du bilan optique de l'installation

Immeuble Collectif neuf

SOLUTIONS DE BRANCHEMENT

Maison

<12 loge-

≥12 loge-

Lotissement

indivuelle

ments

CODE

PRODUITS

FICHE PRODUIT

PIECE(S)

DIMENSION

ACOME

BSB2832

PBA32 module mural de

404x64x40mm

Boitier d’étage

IC5312

PBA32

base

(LxlxH)()

capacité de

dérivation de 32fo.

Caches d’extension

IC5322

Pose murale en

(pose en goulotte)

gaine technique

ou le long d’une

Base de fixation en déport

goulotte.

IC5323

(Cf droite)

Boitier d’étage

BSB2824

Be Box 24

capacité de

raccorder 6

Be Box 24 + ses caches

404x64x40mm

abonnés avec

IC5164

4fo chacun. Pose

d’extrémités

(LxlxH)

murale en gaine

technique ou le

IDÉAL

long d’une goulotte.

GAINES

ENCOMBRÉES

BSB2812

Boitier d’étage

215x64x40mm

Be Box 12

IC5057

capacité de

(LxlxH)

dérivation de 12fo.

Pose murale en

gaine technique

ou le long d’une

112x61x40mm

Cache d’extrémité

IC5058

goulotte.

(LxlxH)

CODE

PRODUITS

FICHE PRODUIT

MODULARITÉ

Nb fo

Long.

ACOME

Câble de

12 Fo

50m

IC5079-C50

PAD3826

distribution

Euroclasse Dca

12 Fo

50m

IC5080-C50

(Riser) HOME

PACe

50m

IC5698-C50

100m

IC5698-C100

50m

IC5699-C50

PAD3828

Euroclasse Dca

100m

IC5699-C100

4 Fo

50m

IC5701-C50

Préco 50%

100m

IC5701-C100

Préconnectorisé

144

50m

IC5702-C50

144

100m

IC5702-C100

Câble de

N9417A

distribution

N8889A

HOME PACe Nu

Modulo 4 Fo

N8647C

N8648B

144

N8649B

PAD1826

N8525A

Euroclasse Dca

N8526A

N8528A

Modulo 6 Fo

N8201B

N8109A

144

N8222A

Outil d’ouverture

TOL9901

Outil d’ouverture

IC5006

des câbles Home

PACe

Jeu de 5 lames pour outil IC5006

IC5035-S5

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

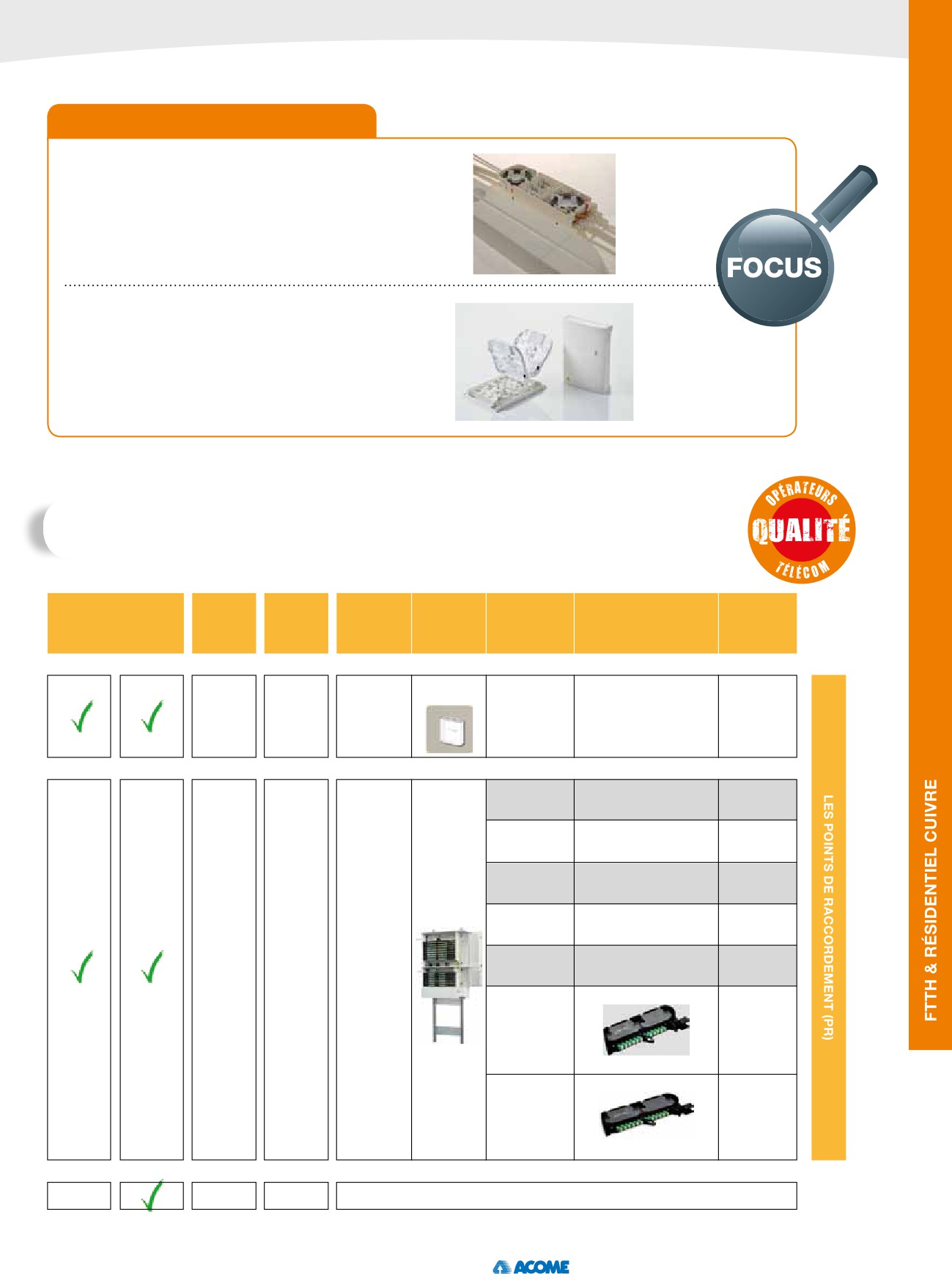

POINTS DE BRANCHEMENT

Les avantages de la Be-Box

• Dispose d'un système anti rotation du câble

• Compatible avec la technologie HPACe

• Protection des fibres au point de dérivation

• Différents modes de pose pour un design discret

• Conçue en matériau sans halogène

Les avantages du PBA32 d'ACOME

• Dispose d'un système anti rotation du câble

• Compatible avec la technologie HPACe

• Protection des fibres au point de dérivation

• Cassette de protection pour fibres en attente

• Conçu en matériau sans Halogène

Les solutions de raccordement opérateurs

Immeuble Collectif neuf

Maison

FICHE

CODE

Lotissement

PRODUITS

PIECE(S)

DIMENSION

<12

≥12

individuelle

PRODUIT

ACOME

logements

Boitier de

BSB2833

Branchement

Immeuble

PBA32

203x147x51mm (LxlxH)

IC5312

(1fo/Client)

PBA32

Coffret pour 4

450x150x300mm (LxlxH)

IC5752

modules

Coffret auxiliaire

IC5966

de stockage

Coffret pour 8

450x150x412mm (LxlxH)

IC5951

modules

BSB2835

Coffret auxiliaire

IC5967

de stockage

Coffret

de Pied

Platine de

450x25x1500mm

IC5953

d'immeuble

fixation murale

accessoires

Module 12

raccords SC/APC

IC5754

pour riser préco.

uniquement

Module 12

raccords SC/APC

avec 2 cassettes

IC5753

d'épissurage +12

pigtails à souder

Pour vos projets de PR au-delà de 96 Fo, nous consulter

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

COLONNES DE COMMUNICATION CUIVRE

Câblage résidentiel pour le réseau de communication

Offre résidentielle ACOHOME GRADE 2 TV ET GRADE 3 TV

GRADE 2 TV - R7800A

GRADE 3 TV - R7400A

1 GB/S ou

10 GB/S ou

100 MB/S + TÉL + TV

• Bande passante TV 2200MHz

sur une longueur < 45m

• Câble plat, gaine souple, encombrement faible

(2 Grade 2 TV possibles / fourreau)

• Bande passante TV 2200MHz

• Facilité de mise en œuvre

sur une longueur < 45m

• Conditionnement C100m - T500m

• Euroclasse feu : Dca, s2, d2, a2

Pourquoi un câble LAN ne convient-il pas pour le câblage résidentiel ?

LAN

RESIDENTIEL

Réseaux de données multimédia et multiservices

Réseaux de données pour le tertiaire

Applications

pour le résidentiel

ETHERNET

ETHERNET -TELEPHONE- FLUX TV (TNT- CÂBLE-SATELLITE)

Cat.6

250 MHz

Grade 2 -TV

2200 MHz

Type de câble

Cat.6a

500 MHz

Grade 3 -TV

2200 MHz

et bande passante

Cat.7

600 MHz

Indiqué par la catégorie (6,6a,7…)

Niveau

Indiqué par le grade (2,3)

de performance

ou la classe de lien ( E,EA,F…)

ISO 11801 2nd éd., EN 50173-1

Norme de câblage

UTE XP C 90 483 édition 2016

TIA 568C2

Longueur maxi

de câble spécifiée

90m

45m

par la norme

Câbles Grade 2TV et Grade 3TV compatibles TV/TNT/SAT

Permet de s’affranchir du câblage coaxial TV (gain en temps de pose)

Câbles conformes à l’arrêté du 3 août 2016 et à la norme XP C 90 483 édition 2016

CONSEIL

Acome recommande un câblage Grade 2TV minimum pour assurer la pérennité de l’installation.

Nous contacter pour tout autre besoin de performance au feu.

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

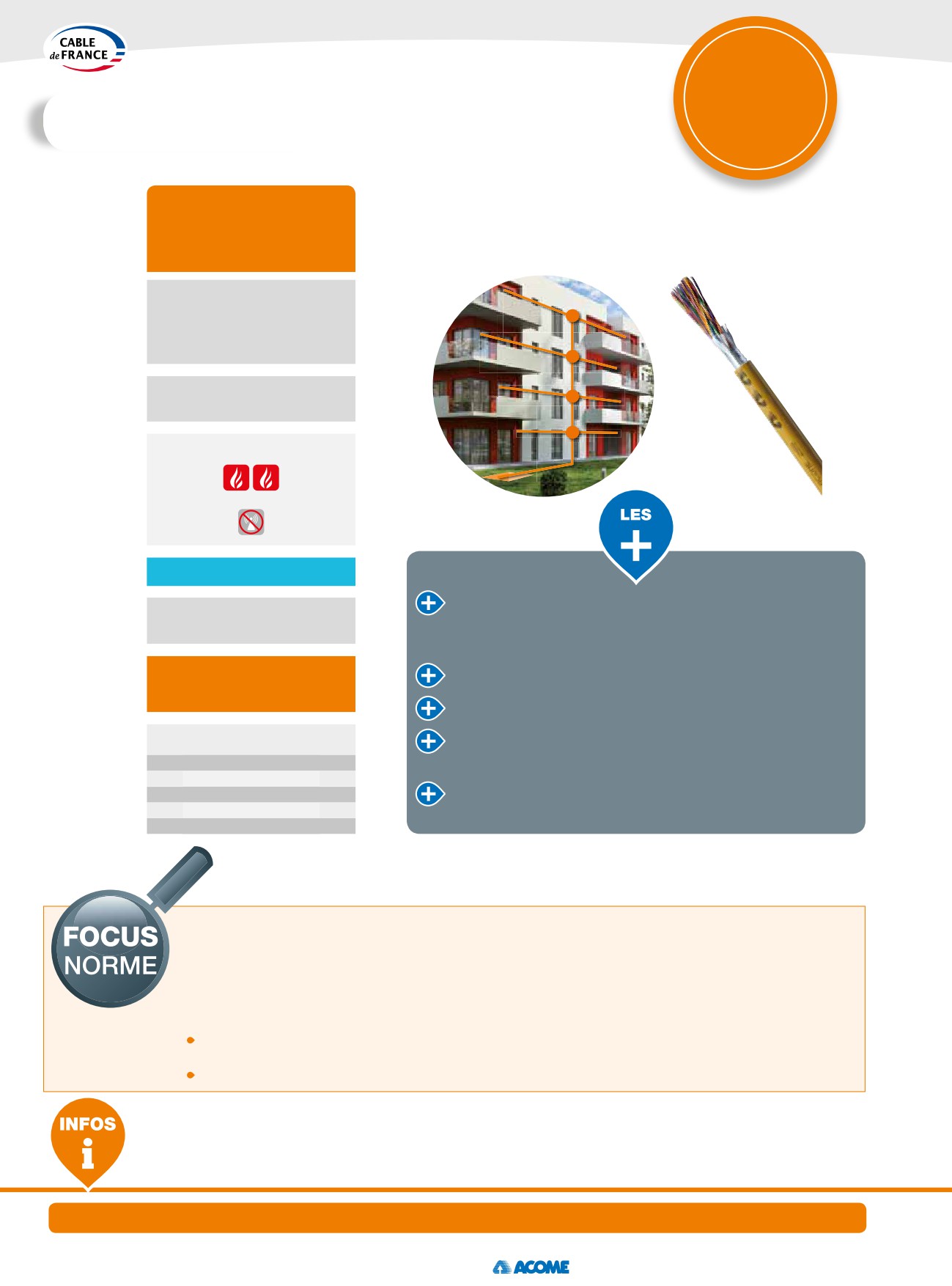

GUIDE

ACOLONNE

CHOIX

Série 288

COLONNE DE

Une gamme complète adaptée à la diffusion du Triple

Utilisation

COMMUNICATION

Play, elle permet de réaliser la liaison du pied de

CUIVRE

l’immeuble à l’abonné.

Câblage vertical du pied de

l’immeuble vers le PDI* et

Emplacement

raccordements en extérieur

(pose en conduite)

Performance

Très Haut débit sur cuivre

transmission

ADSL 2+VDSL2

Gaine LSOH Marron

Tenue au feu

DONNÉES THD

Avantages

CEM

Euroclasse Feu

Dca - s2, d2, a2

PERFORMANCEUn seul câble THD 288 pour le câblage vertical intérieur et

• Quartes

Structure

les raccordements extérieurs (remplace le 278 HD et évite la

• Blindage général

pose de câbles FT88 et FT89)

Type

Série 288 FT

Permet de s’affranchir du répartiteur de bâtiment

de câble

LSOH

Conforme aux normes UTE C xp C 93-504 (série 288)

QUARTES -

Câbles à gaine LSOH conformes aux exigences de non

BLINDAGE GÉNÉRAL

8P - R7487E

propagation d’incendie, NF C 32 070-2.2, C1

14P - R7488E

28P - R7490E

Répond aux préconisations CEM

56P - R7492E

112P - R7494E

Le réseau de téléphonie fixe permet de desservir de façon

Pour cette raison, les opérateurs recommandent des produits

non discriminatoire le service téléphonique dans tous les

capables de supporter des protocoles très haut débit sur cuivre.

logements et est délivré via une colonne de communication

Le câble 278 est définitivement abandonné au profit du câble 288.

cuivre dans les immeubles.

Références :

La colonne de communication cuivre obligatoire (à

- Guide UTE C 90-486 partie colonnes de communication

l’exception des bâtiments situés en territoire ayant le

- UTE C 15-900 guide pratique de cohabitation entre réseaux

statut de zone fibrée) :

de communication et d’énergie

Apporte le haut débit dans les zones non encore desservies

- France Télécom : recueil technique : installations et réseaux

en fibre par les opérateurs.

de communication des immeubles neufs à usage d’habitation

Doit supporter des technologies de type ADSL, VDSL, VDSL2.

(édition octobre 2010).

Nous contacter pour tout autre besoin de performance au feu.

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

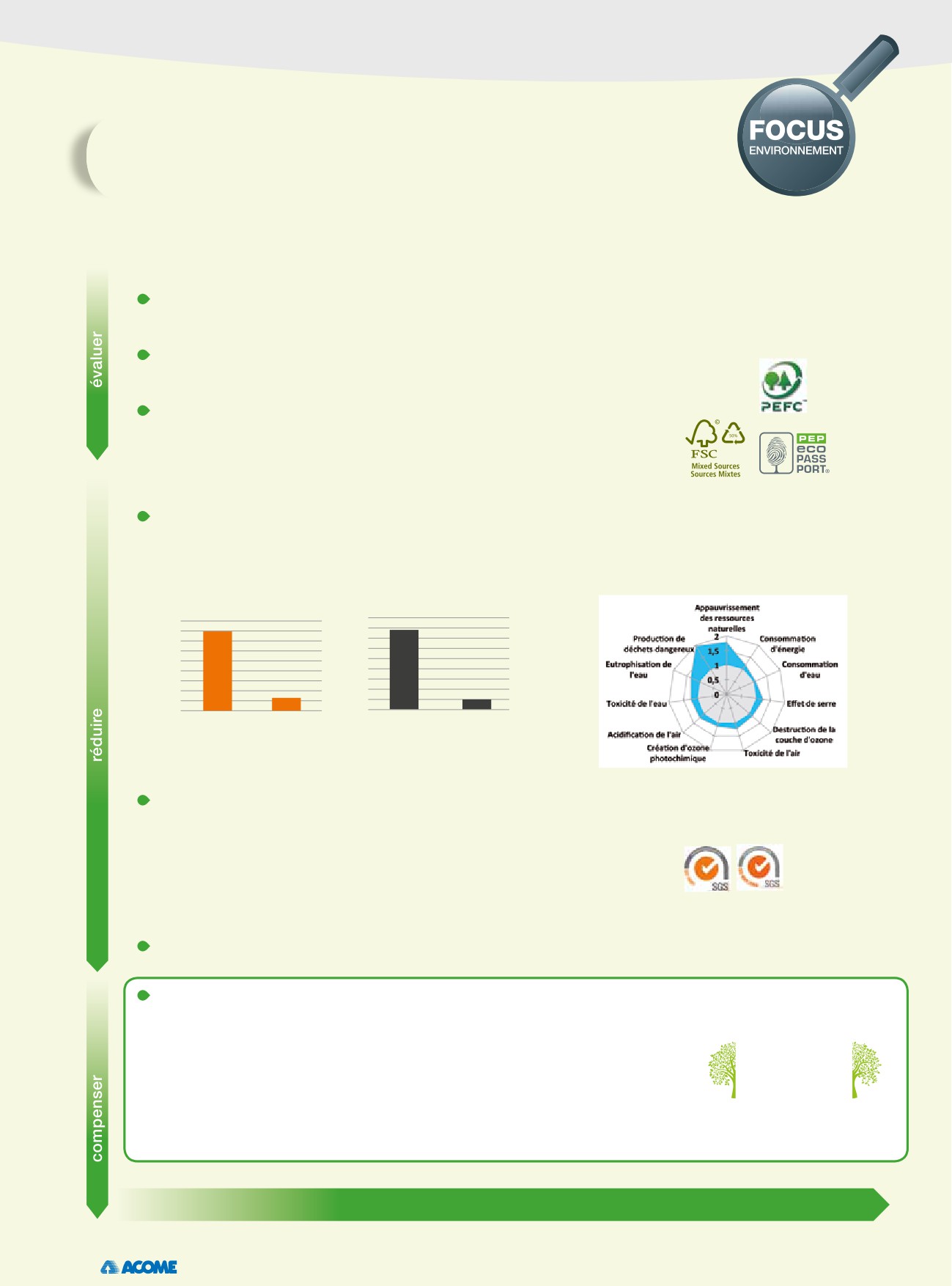

Agir pour l’environnement,

choisir les bons produits

ACOME soucieuse du développement durable exige :

Des câbles possédant des fiches PEP dans lesquelles sont évalués les

impacts environnementaux sous 11 critères

Des câbles conditionnés sur tourets verts

Selon la taille des tourets, l’impact carbone est réduit de 40% à 50%

Des petits conditionnements de boîtes et couronnes

Moins polluantes que les tourets en raison de l’optimisation des volumes lors

du transport routier

Préfère les systèmes de câblage optique ou recommande les

câbles F/UTP Cat.6A

Solutions RMS optique est 7 fois moins impactant que

Le F/UTP 6A est nettement moins

celui d’un câblage traditionnel en tonne équivalent CO2.

impactant que le S/FTP 7

Poids du câblage (kg)

Tonnes équivalent CO2

1800

1600

1400

1200

1000

800

600

400

200

Cuivre

RMS

Cuivre

RMS

Met en place des chantiers propres avec une filière certifiée

Pour vos chantiers de rénovation, ACOME propose un service de récupération

des câbles déposés en vue d’être valorisés.

100% des produits collectés sont valorisés

Pondère par une note Qualité Environnementale, l’évaluation des

réponses à vos appels d’offres

Participe activement à la compensation carbone

ACOME s’engage dans une démarche d’amélioration du patrimoine forestier et

au développement des énergies renouvelables par son adhésion à l’association

Normandie Foréver.

NORMANDIE

FORÊVER

ACOME contribue volontairement à la réduction des émissions de CO2

notamment par le financement de projets liés à la séquestration de carbone

en forêt et fournit un certificat attestant cette compensation à l’utilisateur final.

Installations plus respectueuses de l’environnement

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Pourquoi CABLE-BASE ?

Dans un environnement commercial international de plus en plus numérique,

il est apparu essentiel à l’industrie des câbles électriques représentée par

le Sycabel de proposer aux différents acteurs du marché (clients, éditeurs,

institutions, …) un accès aux données numériques des produits pour satisfaire

les exigences.

La structure mise à votre disposition est commune à l’ensemble des Industriels. Elle contient des

données qualifiées dans des domaines complémentaires comme le Technique, la Logistique, le

Développement Durable, …

Grâce aux accès remis par les fabricants, vous aurez la garantie d’être informé régulièrement des

dernières mises à jour produits et nouvelles fonctionnalités mises en ligne.

CABLE-BASE est une plateforme destinée aux professionnels.

Inscrivez-vous sur le site www.cable-base.com et contactez votre fabricant de câbles pour obtenir

votre accès privilégié et unique (un seul compte) aux données diffusées sur cette base.

LES ENGAGEMENTS DU FABRICANT

LES ENGAGEMENTS DU CLIENT

Fournir un socle minimum solide d’infor-

Respecter les règles de bonne utilisation

mations (champs réglementaires, obliga-

des données du fabricant et s’assurer de

toires et conditionnels à minima) avec des

leur protection (anti-virus pour site Inter-

données authentiques et sûres, le tout

net par exemple),Les données du fabri-

dans le respect d’un système qualité pré-

cant ne peuvent être associées qu’à ses

alablement défini avec le Sycabel,

produits,

Mettre à jour toutes ses données présentes

Désigner un super-user au sein de sa so-

sur CABLE-BASE® et en informer le client

ciété afin de gérer les personnes ayant un

ayant un accès à ses données lors de chaque

accès à CABLE-BASE® pour le fabricant

mise à jour (système d’envoi automatique

concerné et tenir informé le fabricant en

d’emails lors des mises à jour de données).

cas de changements.

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

INFORMATIONS ET SERVICES CLIENTS

Prestations de service

Les prestations de service

Disponibilité des produits :

+ de 10 000 références en stock

La compétence de spécialistes :

Une équipe commerciale et logistique performante et réactive

Des bureaux d’études dédiés aux produits et systèmes cuivre et optique

Des conditionnements standards adaptés aux besoins du marché

Environnement

Qualité

Livraison

Conditions

commande

Conformité

Contrôle

Délai STANDARD

de production

systématique

48 à 72h selon région

Minimum

R.E.A.CH et ROHS

de tous les câbles

de commande /

cuivres et optiques

Délai EXPRESS

facturation

Profil

(facturation en supplément) :

1000 € HT franco métropole

Environnemental

PV de recette

nous consulter

Produit disponible

archivé pendant

Frais de coupe

sur une partie de la gamme

10 ans

Délai GARANTI

Forfait selon le type de câble -

et disponible à la demande

Le jour mais non l’horaire.

nous consulter

Un délai garanti est possible

(forfait minimum 50 € H.T.)

Recette client

avec participation

en usine sous conditions

aux frais de port.

Livraison

sur chantier

Frais de port sur devis

sur France Métropolitaine

Demande de devis

commandes-bsrb@acome.fr

Formation

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Tenue aux UV

Bonne

Très bonne

Souplesse : facilité de pliage du câble

Semi rigide

Chocs : tenue mécanique du câble aux chocs accidentels

Bonne

Très bonne

Résistance à la corrosion

Faible

Bonne

Euroclasse Feu

B2_CA

C_CA

D_CA

DCA - S2, d2, a2

E_CA

Étanchéité

Bonne

Très bonne

Facilité installation

Bonne

Très bonne

CEM (Compatibilité Electromagnétique)

Forte protection

Protection Anti-Rongeurs

✷ ✷ ✷ ✷ ✷ Standard

✷ ✷ ✷ ✷ ✷ Renforcé

✷ ✷ ✷ ✷ ✷ Armé Acier

Demandez nos spécifications techniques pour la conformité

de nos câbles par rapport aux normes en vigueur ou télé-

chargez les fiches produits à partir du site internet ACOME :

Visuels non contractuels

www.acome.com.

| TELECOM DATA ET INFRASTRUCTURES

| www.acome.com

Gagnez du temps, appelez directement

l’interlocuteur de votre secteur

Notre équipe commerciale se tient à votre disposition du lundi au vendredi

de 9h00 à 12h00 et de 13h30 à 17h00 (16h00 le vendredi).

Fax. 02 33 89 34 46 • commandes-bsrb@acome.fr

Matthieu EVRARD

Chef de marché National

Jacky LEMERCIER

Responsable des ventes

IDF

France/Marché bâtiments

Eric BERGERE

et campus

Mathieu LECLERC

Pierre GIRARD

Tél. 06 75 56 69 26

matthieu.evrard@acome.fr

Stéphane TILLIER

Yoska VIRAG

Christophe BURNICHON

Mikaël JOHNSON

Laurent SUBE

Nicolas NOBLET

Laurent SUBE

Mathieu LECLERC

Stéphane TILLIER

Chef des ventes région Ouest Sud Rhône Alpes

Grands projets Lan cuivre et RMS

33 - 40 - 64

04 - 05 - 06 - 09 - 11 - 13 - 26 - 30 - 31 - 34

75 - 77 SUD - 78 SUD - 91 - 92 SUD - 94 - 45

08 -10 - 51 - 52 - 54 - 55 - 57 - 67 - 68 - 70

Tél. 06 86 63 30 86

66 - 83 - 84 - 2A - 2B

Tél. 06 07 78 02 77

88 - 89 - 90

nicolas.noblet@acome.fr

Tél. 06 72 25 90 47 laurent.sube@acome.fr

mathieu.leclerc@acome.fr

Tél. 06 71 48 59 03

ATC : Katia AMAND : 02 33 89 35 70

ATC : Aurélie JOUIN - 02 33 89 34 27

ATC : Fanny LE CANU - 02 33 89 35 77

stephane.tillier@acome.fr

katia.amand@acome.fr

aurelie.jouin@acome.fr

fanny.lecanu@acome.fr

ATC : Laurence POMMIER - 02 33 89 35 57

laurence.pommier@acome.fr

Yoska VIRAG

Eric BERGERE

Grands projets Lan cuivre et RMS

Christophe BURNICHON

Jean-Sébastien DUBOIS

16 - 17 - 22 - 29- 35 - 37 - 44- 49 - 53 - 56

77 NORD - 78 NORD - 92 NORD - 93 - 95

Grands projets Lan cuivre et RMS

72 - 79 - 85 - 86

Chef des Ventes régional - IDF - Nord - Est

Tél. 06 84 80 20 77

01 - 21 - 25 - 38 - 39 - 42 - 58 - 69 - 71 -73 -74

Tél. 06 07 36 94 31 - yoska.virag@acome.fr

Tél. 07 86 59 49 79

eric.bergere@acome.fr

Tél. 06 07 74 30 10

ATC : Christèle FOUCAULT - 02 33 89 35 60

jean-sebastien.dubois@acome.fr

ATC : Fanny LE CANU - 02 33 89 35 77

christophe.burnichon@acome.fr

christele.foucault@acome.fr

fanny.lecanu@acome.fr

ATC : Nadine POMMIER - 02 33 89 37 70

nadine.pommier@acome.fr

Jacky LEMERCIER

Mikaël JOHNSON

Grands projets Lan cuivre et RMS

Pierre GIRARD

Grands projets Lan cuivre et RMS

02 - 14 - 27 - 28 - 41 - 50 - 59 - 60 - 61 - 62

Animation distribution - IDF

03 - 07 - 12 - 15 - 18 - 19 - 23 - 24 - 32 - 36

76 -80

Tél. 06 07 39 79 68

43 - 46 - 47- 48 - 63 - 65 - 81 - 82 - 87

Tél. 06 07 78 02 73

pierre.girard@acome.fr

Tél. 06 75 72 66 55 - mikael.johnson@acome.fr

jacky.lemercier@acome.fr

ATC : Fanny LE CANU - 02 33 89 35 77

ATC : Katia AMAND - 02 33 89 35 70

ATC : Laurence POMMIER - 02 33 89 35 57

fanny.lecanu@acome.fr

katia.amand@acome.fr

laurence.pommier@acome.fr

52, rue du Montparnasse - 75014 Paris - France

T. +33 (0)1 42 79 14 00 - F. +33 (0)1 42 79 15 00
