2016-2017

Guide de solutions AV et IT

Supports et protections pour professionnels

Solutions d’intégration

pour équipements audio-vidéo

ERARD, fabricant historique d’accessoires d’antennes depuis 1961

se tourne vers le marché des meubles et supports en 1974.

Depuis, l’entreprise a poursuivi sa croissance en développant

son offre autour des solutions d’intégration des

équipements audiovisuels pour les marchés professionnels

à travers la société Erard Pro.

Aujourd’hui le groupe Erard c’est :

3 MARQUES

ERARD PRO - équipements audiovisuels professionnels

ERARD - supports et tables pour téléviseurs ; accessoires d’antennes

ERARD Connect - systèmes de connexion

55 ANS D’EXISTENCE EN 2016

16000 M² D’USINE SUR 1 SITE EN FRANCE

UN INVESTISSEMENT R&D CONSÉQUENT

1 BUREAU DE DESIGN INTÉGRÉ PLUSIEURS FOIS DISTINGUÉ

Supports et protections pour écrans et vidéoprojecteurs

Bienvenu dans le catalogue 2016,

L’équipe Erard Pro au grand complet est heureuse de vous présenter ce nouvel opus plein

de nouveautés.

C’est en s’appuyant sur notre expérience de plus de 50 ans et en utilisant les moyens modernes

de production de notre usine proche de Lyon, que nos ingénieurs et designer continuent à œuvrer

pour vous proposer des solutions adaptées à vos métiers.

Notre catalogue ne reflète qu’une partie de notre activité, en effet nous répondons chaque jour à

vos contraintes d’installation en imaginant des solutions sur mesure. Vos besoins évoluent, nos

solutions aussi. C’est pourquoi vous trouverez de nombreux nouveaux produits adaptés à vos

marchés

DIGITAL MÉDIA

Indoor ou Outdoor, nos solutions de supports et protections garantissent à vos clients d’être vus.

CORPORATE

La salle de réunion est à réinventer, nos solutions vous aident dans cette démarche en intégrant vos

besoins de fixation d’écrans de toutes tailles dans les espaces collaboratifs.

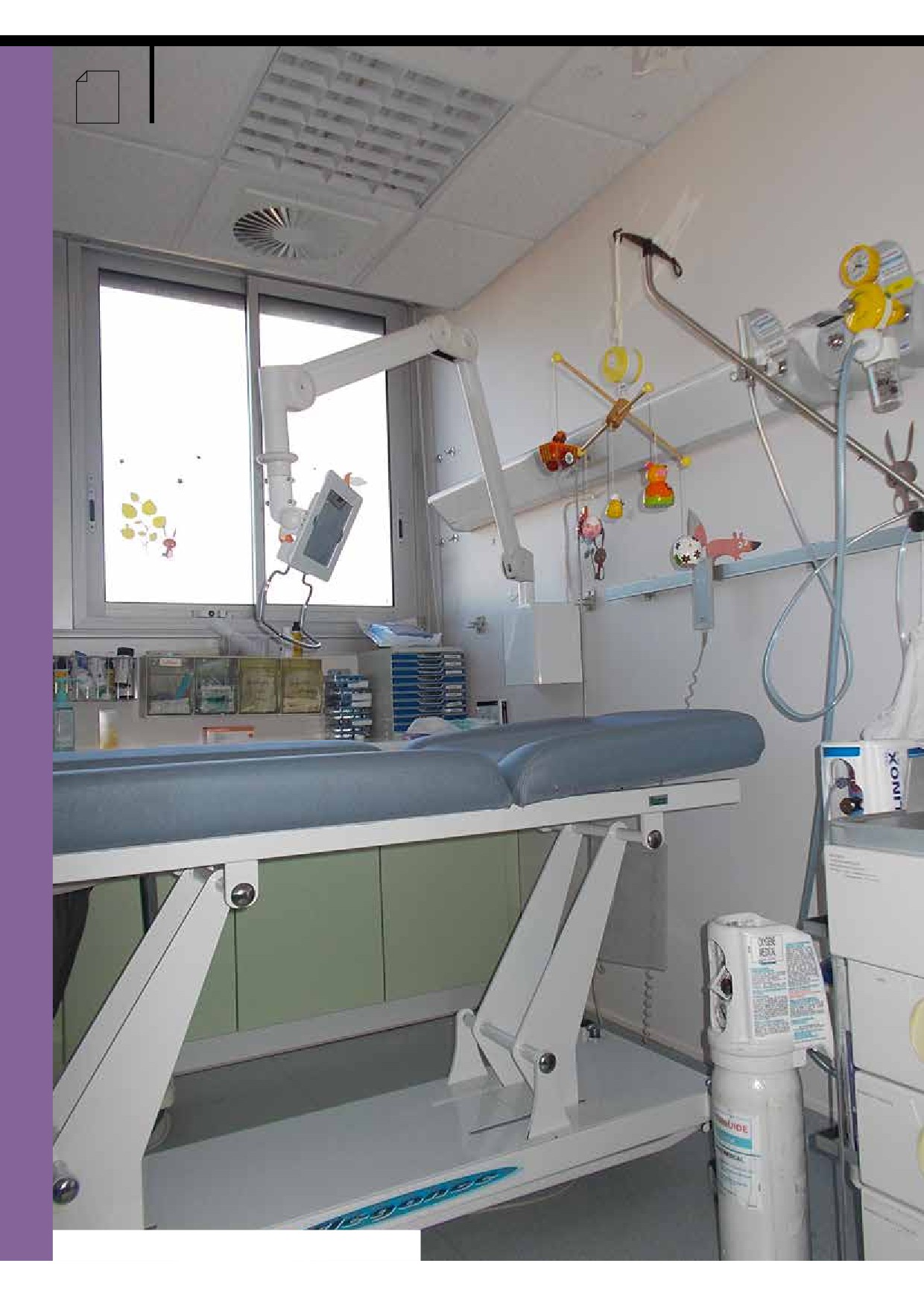

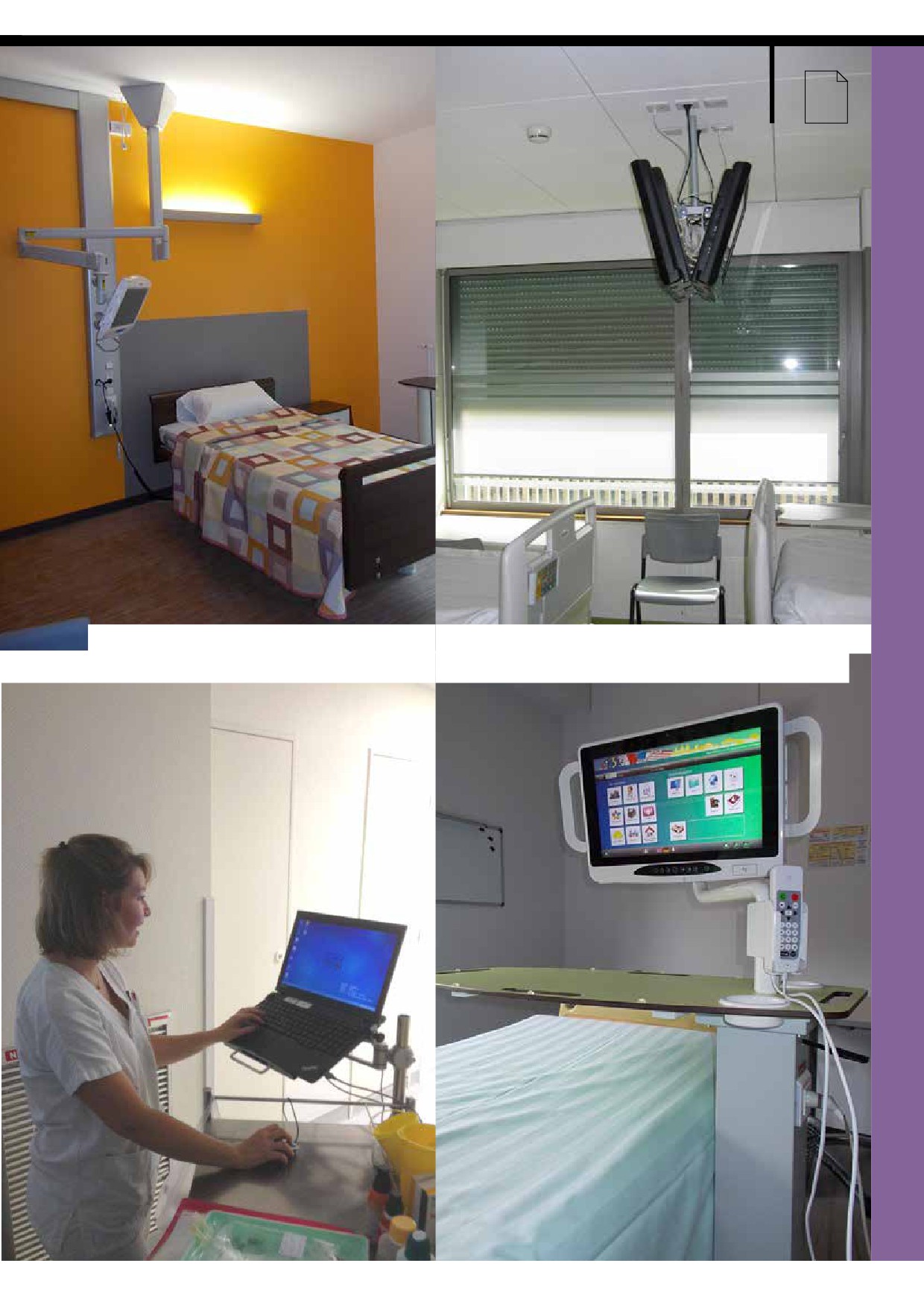

SANTÉ

Un secteur où Erard Pro met à disposition des patients des solutions ergonomiques pour profiter au

mieux des nouvelles technologies.

HOSPITALITY

Nos partenariats avec les leaders du marché (Groupe Accor notamment) nous permettent

d’apporter des solutions fixes ou mobiles, standard ou antivol dans toutes les catégories d’hôtel.

VISIO

Un de nos marchés historiques pour lequel nous lançons encore une nouvelle solution avec la

colonne WILL.

Vous l’aurez compris, notre passion reste intacte pour continuer à imaginer des produits innovants

afin de vous apporter des solutions design et simples à intégrer.

Continuons à grandir ensemble !

SOMMAIRE

Supports muraux

DO IT

12 > 19

APPLIK

20 > 23

CLIFF

24 > 27

ALLYA^TM

28 > 29

EXO

30 > 31

MOVIK

32 > 34

Mur d’images

35 > 37

Antivol

APPLIK

ALLYOTEL

WALL BOX

Supports de table

Plafond et poteaux

41 > 44

Colonnes

WILL

45 > 47

LUX-UP

48 > 51

XPO

52 > 57

MRA

PLASMATECH

59 > 66

DIGITAL - WINDOWS

VISIOTECH

PROTECH

HUBBIT

Protection indoor

INDOOH

71 > 73

WSP

Protection outdoor

DOOHBOX

75 > 77

MEDIK - MOBILITY - MOBY

78 > 81

CURIOSITY

82 > 83

HOSCAR

85 > 87

TABLET

88 > 89

Supports vidéo projecteur

VP MOUNT

90 > 93

Antivol

93 > 94

Supports muraux pour VP à courte focale

Supports VP motorisés

LIFT VP

Meuble

WOODY

Protection outdoor

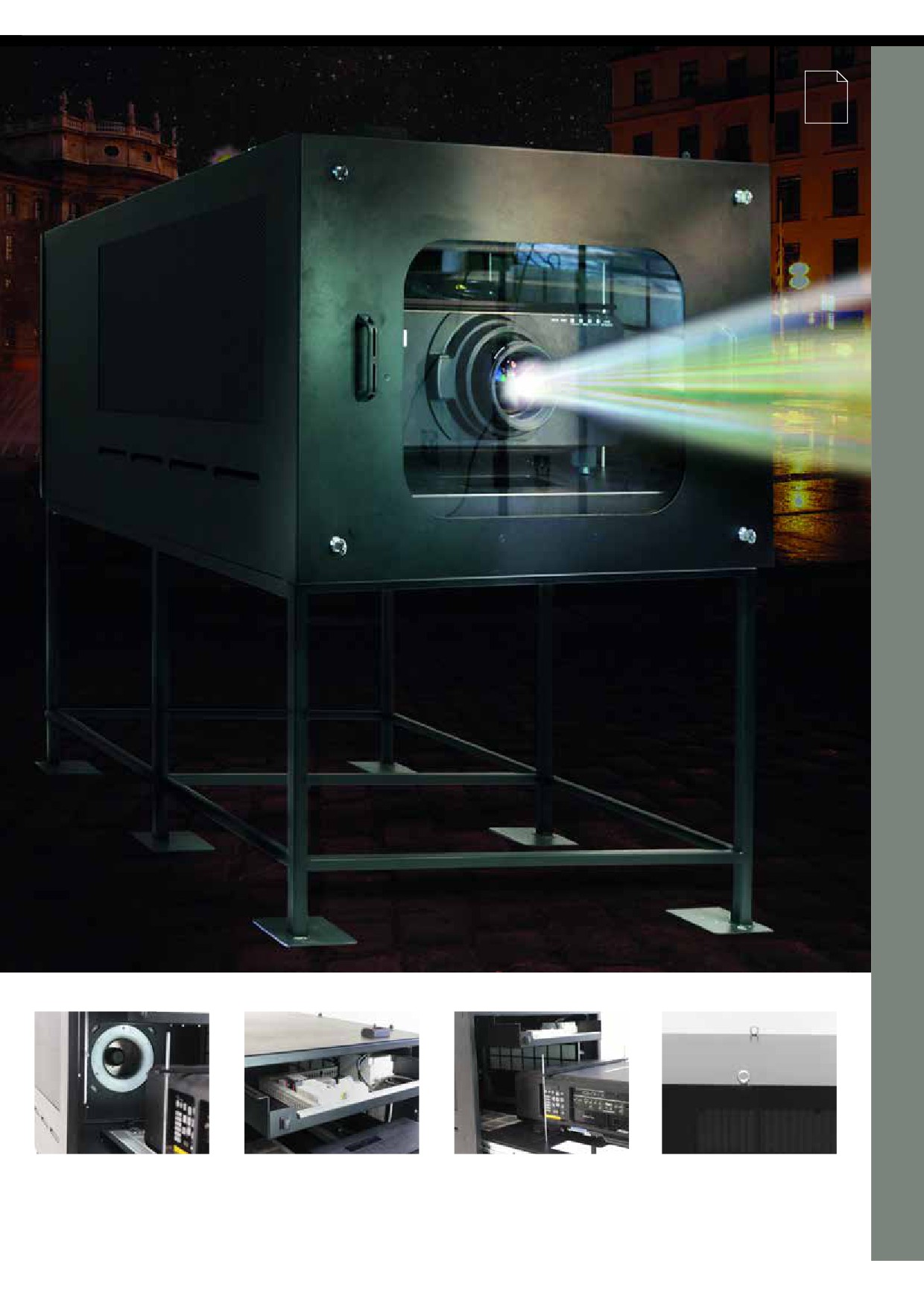

STORMER

98 > 99

Antivol

100

Packaging

101

Connectique

102 > 103

Légendes

104

Index

105

Sur-mesure

"Merci à nos clients et partenaires

avec lesquels nous réalisons ces

projets sur mesure.

Grâce à vos cahiers des charges et

notre bureau d’études (4 personnes),

nous vous accompagnons sur toutes

vos demandes d’intégration spécifique

Merci de votre confiance."

VIDELIO / INTELWARE

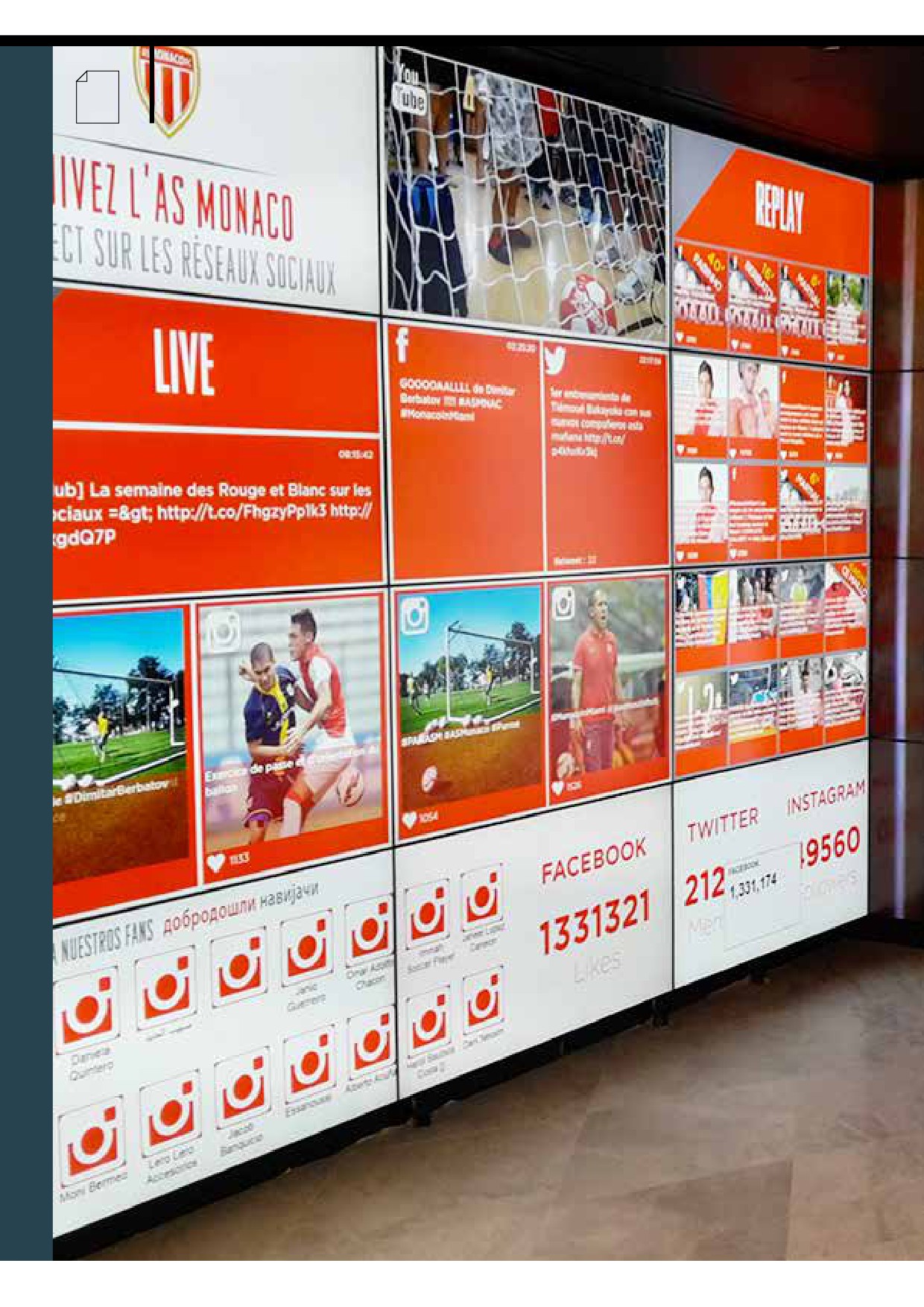

Boutique de l’AS Monaco

Mur d’images avec supports push-pull

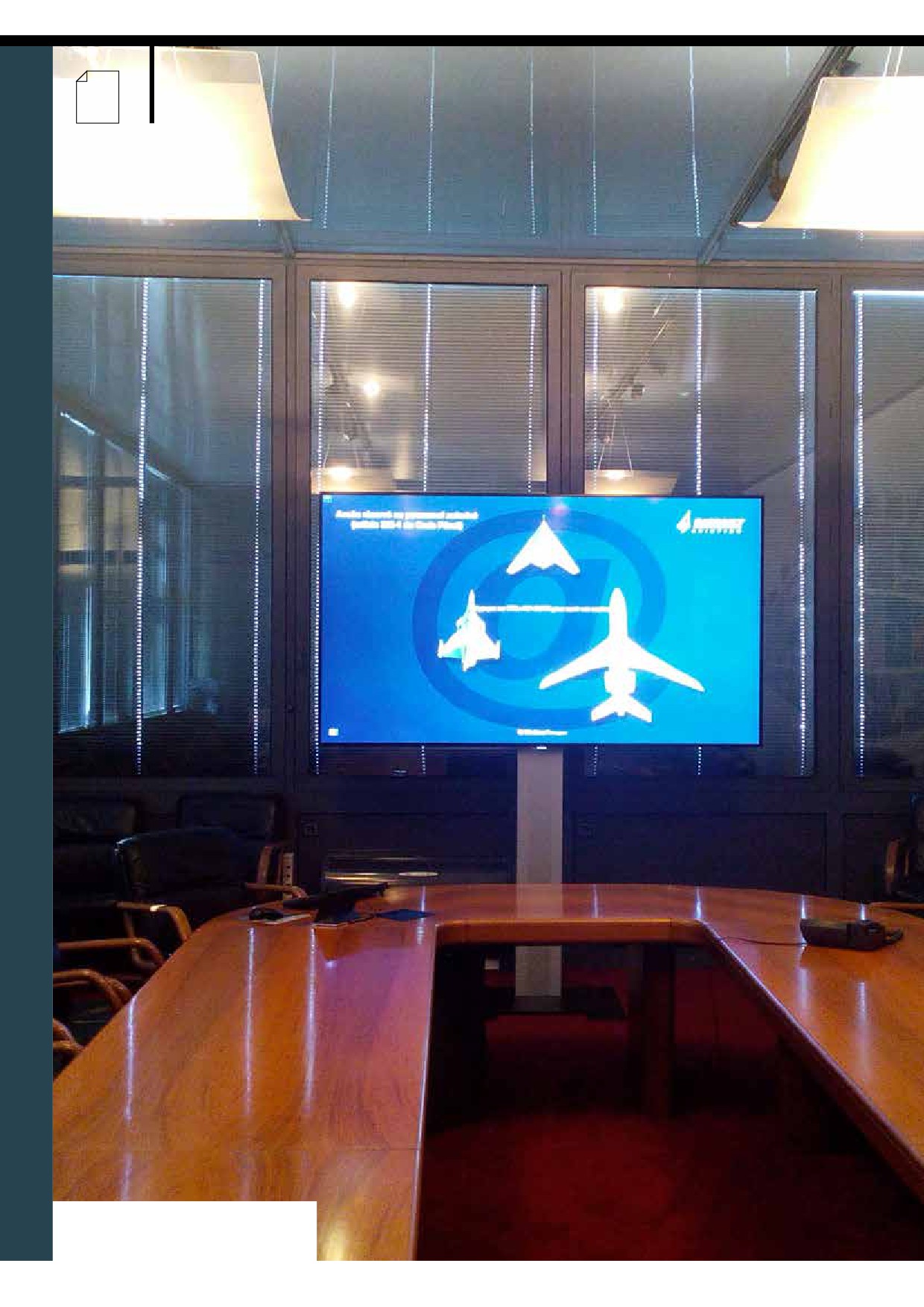

ESI - Dassault Aviation

XPO Fixe à boulonner 95"

METAVISION

NAPAKEO

Stade des Cherpines - Suisse

INDOOH Slim Mobile 55’’

Support plafond pour DOOHBOX inclinée dos

à dos

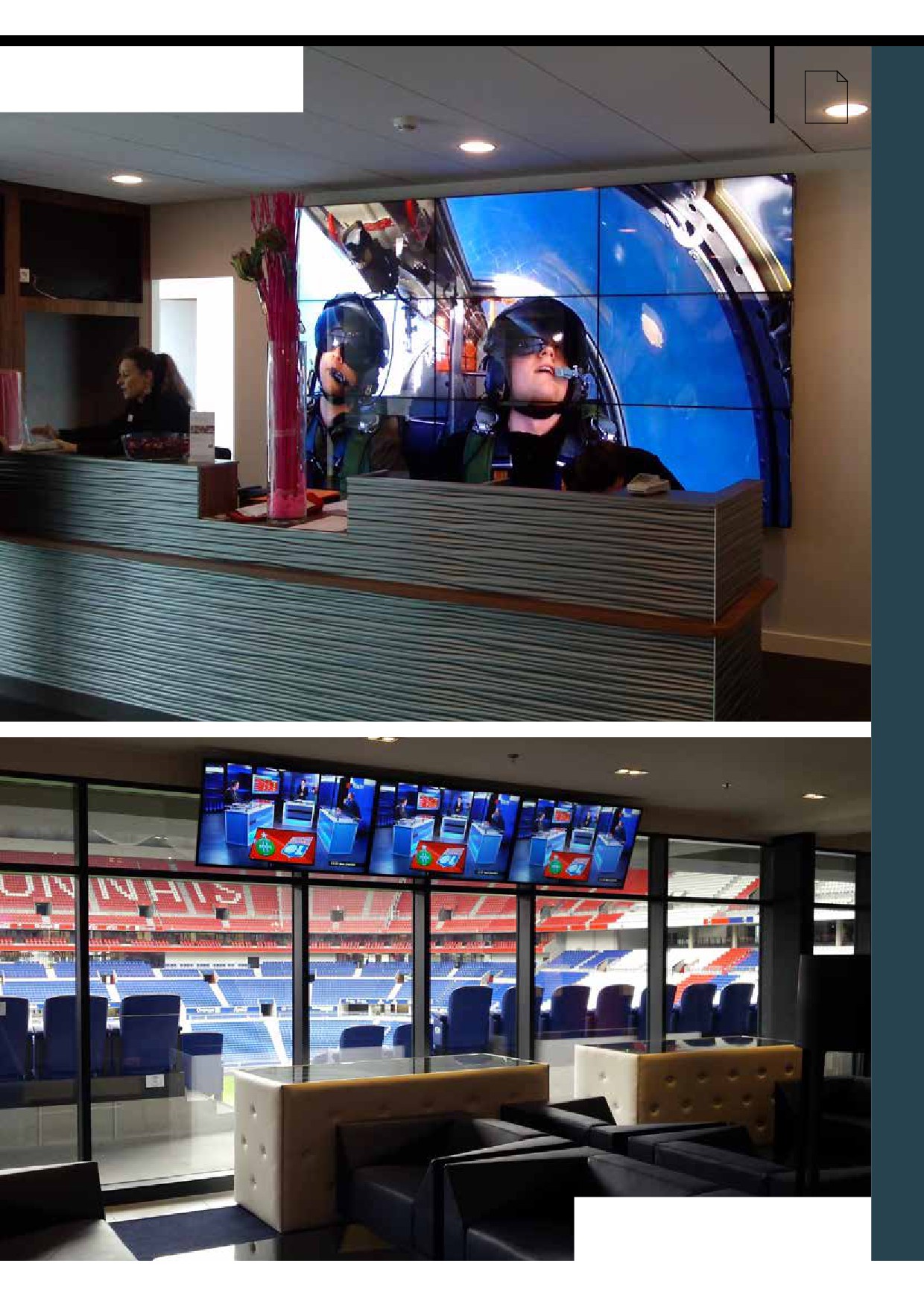

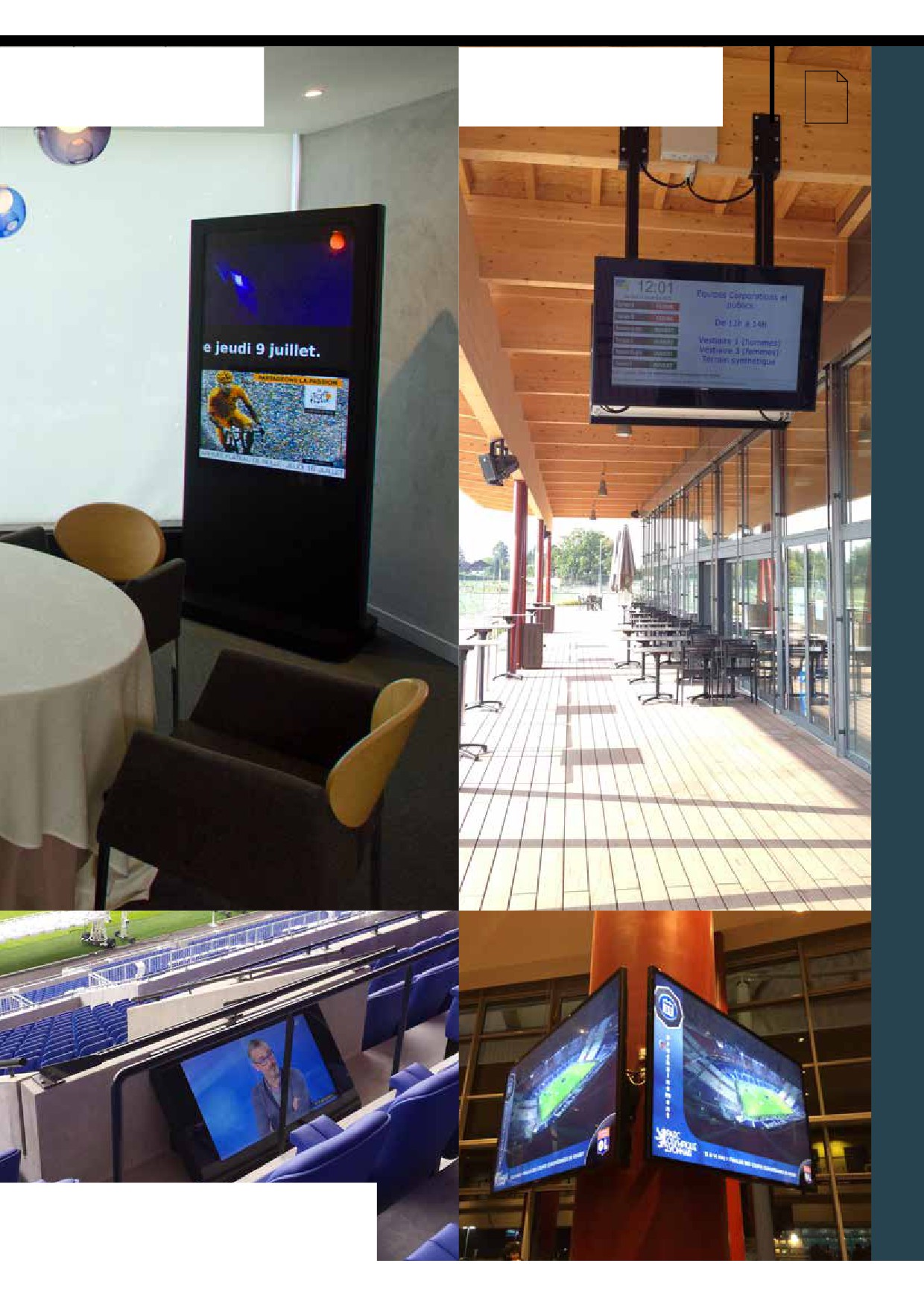

OBS / SIDEV

PARC OL

Caisson pour tribune présidentielle écran 48’’ (photo de gauche)

Supports pour poteau 2 écrans 40’’ (photo de droite)

ADDE

Cinéma MK2 - Paris

Doohbox sur pied

ACCOR / Hôtel MERCURE Orléans

Mur d’images 3x3 avec cornières aluminium

OBS / SIDEV

Parc OL / Salon VIP - Decines

Bandeau mur d’images avec habillage 3 X 55"

Supports muraux pour écrans LED

Do it

GARANTIE 10 ANS

Découvrez page 14

le STANDiT,

premier support mural

sans perçage !

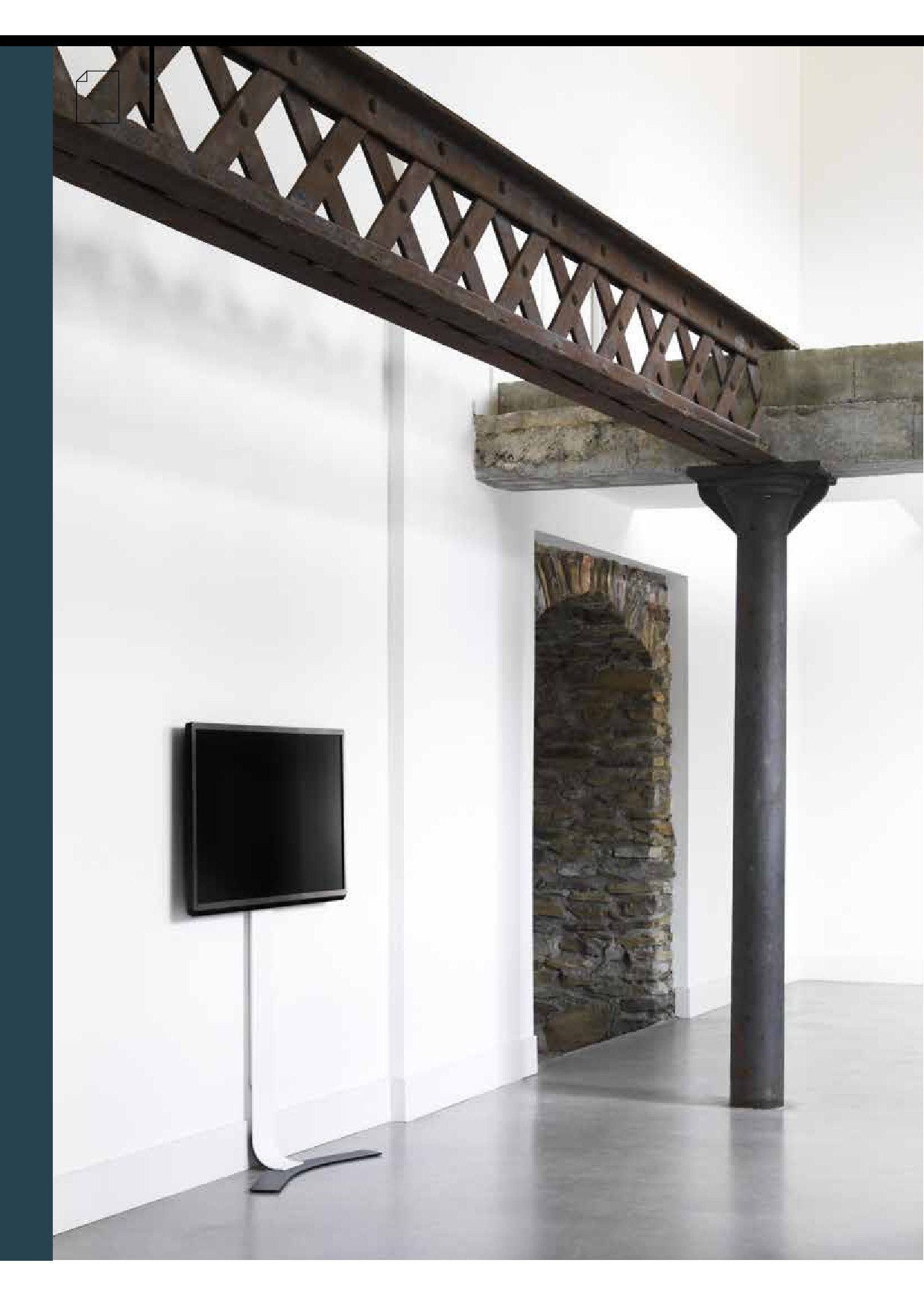

STANDiT est le dernier né de la gamme Do it,

une gamme complète de supports muraux destinés aux écrans LED

STANDiT

Supports muraux pour écrans LED

GARANTIE 10 ANS

• Patin stabilisateur en élastomère repositionnable

• Hauteur d’écran ajustable sur 200 mm (5 positions)

• Système de sécurité anti-décrochement de l’écran

• Structure en acier 5 mm, peinture époxy noire et blanche

• Gestion des câbles au dos

• Livré en 3 parties, montage en 5 minutes avec outil fourni

• Banc porte périphériques positionnable devant le STANDiT

• Montant en acier 3 mm, peinture époxy noire

• Plateau en verre trempé clair, 6 mm

• Hauteur du banc : 220 mm

Banc 400

Banc 600

Ref.

044700

Ref.

044760

5 KG

• Dimensions utiles du plateau : 600 x 300 mm

• Dimensions utiles du plateau : 710 x 300 mm

Supports muraux pour écrans LED

STANDiT

GARANTIE 10 ANS

STANDiT^TM 400

STANDiT^TM 600

STANDiT^TM PRO

Ref.

044640

Ref.

044660

Ref.

044661

400

300

200

VESA

50 KG

VESA

30 KG

45 KG

VESA

200>400

200>600

65 KG si fixation murale

ÉPAISSEUR MAXI

50 mm

60 mm

80 mm si fixation murale

Peignable

Antivol

Peignable

Antivol

Peignable

Antivol

Standit Pro :

Goulotte de gestion des

Livré avec possibilité

câbles et système de sécurité

de sécurisation par perçage

pour lieux publics

Do it

Supports muraux pour écrans LED

GARANTIE 10 ANS

Support écran ultra-fin fixe pour

écrans LED

• Platine murale et support écran en acier

• Système de rondelles excentriques pour

corriger les erreurs de perçage

• Système anti-décrochement de l’écran

• Niveau à bulle intégré

FiXiT 200

Ref.

044020

285

224

easy

50 KG

VESA

16 mm

75>200

FiXiT 400

Ref.

044040

285

easy

60 KG

224

VESA

16 mm

200>400

FiXiT 600

Ref.

044060

easy

70 KG

285

VESA

224

16 mm

200>600

Supports muraux pour écrans LED

Do it

GARANTIE 10 ANS

Kit antivol pour FiXiT 200-400-600

Ref.

344040

Ref.

044042

FiXiT 400

• 100% compatible avec les supports,

easy

60 KG

colonnes et pieds ERARD

• Compatible avec les principales marques d’écran

(SAMSUNG, SONY, PHILIPS, LG...)

VESA

16 mm

200>400

Ref.

044062

FiXiT 600 C

easy

70 KG

VESA

16 mm

200>600

TiLTiT 400

Ref.

044240

TiLTiT Support écran ultra-fin inclinable pour écrans LED

•Platine murale et

support écran en acier

•Système de rondelles excentriques pour corriger les erreurs de perçage

•Système anti-décrochement de

l’écran

easy

30 KG

•Niveau à bulle intégré

VESA

0>-25°

200>400

285

224

30 mm

ÉPAISSEUR MAXI

50 mm

Do it

Supports muraux pour écrans LED

GARANTIE 10 ANS

TWiSTiT Support écran ultra-fin inclinable et orientable pour écrans LED

• Platine murale et support écran en acier

• Système de rondelles excentriques pour corriger les erreurs de perçage

• Système anti-décrochement de l’écran

• Niveau à bulle intégré

TWiSTiT 400

Ref.

044440

30 KG

VESA

200>400

42 mm

475-700

ÉPAISSEUR MAXI

50 mm

0>-25°

Bras

télescopique

avec réglette

-90°>+90°

intégrée

easy

Applik^®

Supports muraux

GARANTIE 10 ANS

APPLIK^® est une gamme complète de supports muraux fixes, orientables et inclinables :

quelle que soit la taille de l’écran LCD ou LED.

Pour plus de sécurité, les produits de la gamme APPLIK comme tous les supports muraux ERARD PRO,

sont garantis 10 ans.

SUPPORT FIXE

Ref.

002430

15 KG

VESA 75 &100

20 mm

SUPPORT INCLINABLE

Ref.

002423

15 KG

VESA 75>100

+/-15°

SUPPORT INCLINABLE ET ORIENTABLE

Ref.

002453

15 KG

VESA 75>100

+/- 45°

+/-15°

Ref.

048130

SUPPORT INCLINABLE ET ORIENTABLE AVEC DÉPORT

20 KG

VESA

50, 75 ET 100

+/- 90°

Ø 5,20

+/-15°

Supports muraux universels

Applik^®

GARANTIE 10 ANS

SUPPORT FIXE POUR ÉCRAN 30" À 90"

Ref.

002407

• Réglage en hauteur de l’écran : 3 positions

• Réglage de l’horizontalité du

support : +/- 4°

• Ecartement du mur : 50 mm

• Système anti-décrochement par 2 goupilles

80 KG

• Passage de câble facilité et espace pour player grâce

au dégagement de 50 mm entre le support et le mur

• Possibilité de mettre

un écran 40’’ en mode portrait

Universel en largeur

(système sécable)

50>445 mm en hauteur

SUPPORT FIXE EXTRA PLAT

Ref.

002530

• Extra-plat : écran plaqué au plus près du mur, 25 mm

• Réglage en hauteur de l’écran par 3 positions

• Réglage de l’horizontalité du support : +/-

4°

• Entraxes verticaux : max. 400 mm

80 KG

25 mm

Universel en largeur

(système sécable)

50 à 400 mm en hauteur

Ref.

002531

SUPPORT FIXE INCLINABLE

Ref.

012531

• Système anti-décrochement par 2 goupilles

• Réglage de l’horizontalité du support : +/-

4°

• Ref. 12531 fournie avec antivol Ref 12395

(page 100)

210

+5° / -15°

70 KG

Universel en largeur

(système sécable)

50 à 400 mm en hauteur

POUR ÉCRAN AVEC ENTRAXE DE FIXATION

Ref.

002446

• Réglage en hauteur de l’écran : 3 positions

• Réglage de l’horizontalité du support

: +/- 4°

• Ecartement du mur : 50 mm

• Système anti-décrochement par 2 goupilles

antivol

80 KG

• Version antivol Ref. 012411

VESA

200>600X400

Epaisseur 50 mm

POUR ÉCRAN AVEC ENTRAXE DE FIXATION

Ref.

022446

• Réglage en hauteur de l’écran : 3 positions

• Réglage de l’horizontalité du support

: +/- 4°

• Ecartement du mur : 50 mm

• Système anti-décrochement par 2 goupilles

antivol

80 KG

• Version antivol Ref. 012414

VESA

200>800X400

Epaisseur 50 mm

Applik^®

Pour écrans de grande taille

GARANTIE 10 ANS

600 X 400

Ref.

045007

16 mm

70 KG

VESA

200>600X400

Ref.

045201

-15° / + 5°

70 KG

VESA

200>600X400

800 X 400

Ref.

045008

70 KG

VESA

200>800X400

Ref.

045202

-15° / + 5°

70 KG

VESA

200>800X400

Ref.

002532

• Ref. 12532 fournie avec antivol Ref 12395

Ref.

012532

-15° / + 5°

60 KG

VESA

+/- 90°

200>800X400

Applik^®

GARANTIE 10 ANS

Ref.

012431

VESA maxi 400X800

SUPPORT FIXE EN MODE PORTRAIT

Ref.

012432

VESA maxi 600X800

• Mode portrait pour écrans à partir de 40"

Ref.

012433

VESA maxi 600X900

• Réglage en hauteur 3 positions

120 KG

VESA

200>600X900

Idéal pour le Samsung OM75D

Ref.

012418

SUPPORT FIXE POUR ÉCRANS DE TRÈS GRANDE TAILLE

130 KG

VESA

200>1250X800

PLAQUES ADAPTATRICES

Ref.

012491

avec trous M6

-10°

+10°

Ref.

012496

avec trous M8 (écrans SAMSUNG)

Pour écrans équipés d’un système

de fixation VESA 200 ou VESA 200x100

sur tout support muni d’un système de fixation VESA 100.

Ref.

100742

Ref.

100740

• Compatible avec tout support

VESA 75 ou 100 pour obtenir

VESA 75, 100, 200, 300 ou 400

un VESA 200 ou 200X100

VESA

75>400

75>200

Cliff

Supports muraux

GARANTIE 10 ANS

Cliff pour écrans de petites tailles

• Platine murale et support écran en acier

• Peinture époxy noire et silver

• Niveau à bulle intégré

Cliff 100

Ref.

043010

Support fixe

105

Ø7

15 KG

VESA

75, 100

Platine murale

Platine TV

fixe

Cliff 100T

Ref.

043210

Support inclinable

105

Ø7

15 KG

VESA

75, 100

-15°

Platine murale

Platine TV

+5 / -15°

Cliff 100TW45

Ref.

043310

Support inclinable et orientable

105

50°

15 KG

VESA

75, 100

-15°

Platine murale

Platine TV

+5 / -15°

+25 / -25°

Cliff 100TW90

Ref.

043410

Support inclinable et orientable avec déport

105

180°

15 KG

180°

VESA

75, 100

-15°

Platine murale

Platine TV

+5 / -15°

+65 / -65°

Supports muraux

Cliff

GARANTIE 10 ANS

Cliff pour écrans de moyennes tailles

•Platine murale et support écran en acier

•Peinture époxy noire et silver

•Niveau à bulle intégré

Cliff 200

Ref.

043020

Support fixe

160

130

30 KG

VESA

75, 100,200

Platine murale

Platine écran

Fixe

Ref.

043220

Cliff 200T

Support inclinable

160

Ø7

130

30 KG

VESA

75, 100, 200

-15°

Platine murale

Platine écran

+5 / -15°

Ref

043320

Cliff 200TW45

Support inclinable et orientable

160

40°

Ø7

130

30 KG

VESA

75, 100, 200

-15°

Platine murale

Platine écran

+5 / -15°

+20 / -20°

Cliff 200TW90

Support inclinable et orientable avec déport

Ref.

043420

157

160

180°

30 KG

Ø7

130

180°

VESA

75, 100, 200

-15°

Platine murale

Platine écran

+5 / -15°

+60 / -60°

Cliff

Supports muraux

GARANTIE 10 ANS

Cliff pour écrans de grandes tailles

• Platine murale et support écran en acier

• Peinture époxy noire et silver

• Niveau à bulle intégré

Cliff 400

Ref.

043040

Support fixe

160

130

30 KG

VESA

75>400

Platine murale

Platine TV

fixe

Ref.

043240

Cliff 400T

Support inclinable

160

Ø7

130

30 KG

VESA

75>400

Platine murale

-15°

Platine TV

Cliff 400TW45

+5 / -15°

Ref.

043340

Support inclinable et orientable

255

157

30 KG

160

Ø7

130

180°

VESA

75>400

180°

-15°

Platine murale

+40 / -40°

Platine TV

Ref.

043440

Cliff 400TW90

Support inclinable et orientable avec déport

+5 / -15°

375

277

160

Ø7

30 KG

130

180°

VESA

75>400

180°

Platine murale

-15°

+65 / -65°

+5 / -15°

Platine TV

Supports muraux

Cliff

GARANTIE 10 ANS

Cliff pour écrans de très grandes tailles

•Platine murale et support écran en acier

•Peinture époxy noire et silver

•Niveau à bulle intégré

Cliff 600

Support fixe

Ref.

043060

30 KG

160

130

VESA

75>600x400

Fixe

Platine murale

Platine TV

Cliff 600T

Support inclinable

Ref.

043260

30 KG

160

Ø7

130

VESA

75>600x400

+5 / -15°

Platine murale

Platine TV

Supports muraux aluminium

Allya^TM

GARANTIE 10 ANS

Allya^TM pour écrans de moyennes tailles

• Orientable et inclinable

• Platine murale et bras en aluminium

• Anodisation

couleur silver

• Support écran en acier ; peinture époxy

noire

Allya^TM 200TW1

Support 1 orientation, 1 inclinaison

Ref.

046320

15 KG

VESA

50>200

Ø 6,5

max

+/- 20°

Allya^TM 200TW2

+5° / -20°

Support 2 orientations, 1 inclinaison

Ref.

046420

15 KG

VESA

50>200

Ø 6,5

max

+/- 90°

+5° / -20°

Allya^TM 200TW3

Support 3 orientations, 1 inclinaison

Ref.

046421

15 KG

VESA

50>200

Ø 6,5

max

+/- 90°

+5° / -20°

EXO

GARANTIE 10 ANS

CARACTÉRISTIQUES TECHNIQUES

• Orientable et inclinable

• Système breveté de rondelles excentriques pour corriger les erreurs de perçage

• Système micrométrique breveté pour régler l’horizontalité

• Bras en aluminium texturé anodisé, couleur titane

• Platine murale et écran en acier, peinture époxy

• Compatible écrans plats ET écrans incurvés (visserie et entretoises fournies)

EXO 400TW1

Support mural aluminium inclinable & orientable - Déport 125 mm - 1 bras

Ref.

048140

49-125

55°

VESA

25 KG

200>400

+/- 60°

25°

+0° / -25°

EXO 400TW2

Support mural aluminium inclinable & orientable - Déport 325 mm - 1 bras

Ref.

048240

49-325 mm

VESA

25 KG

180°

200>400

+/- 180°

25°

+0° / -25°

EXO 400TW3

Support mural aluminium inclinable & orientable - Déport 538 mm - 2 bras

Ref.

048340

180°

49-538 mm

VESA

25 KG

200>400

+/- 180°

25°

+0° / -25°

EXO

GARANTIE 10 ANS

De 60° à 180° selon le modèle

Rattrapage de perçage (BREVETÉ)

180°

Bras aluminium texturé

25°

Micro réglage de niveau (BREVETÉ)

Guidage des câbles

De 125 à 538 mm selon le modèle

EXO 600TW2

Support mural aluminium inclinable & orientable - Déport 325 mm - 1 bras

Ref.

048260

49-325 mm

VESA

35 KG

140°

200>600X400

+/- 140°

25°

+0° / -25°

EXO 600TW3

Support mural aluminium inclinable & orientable - Déport 538 mm - 2 bras

Ref.

048360

180°

VESA

35 KG

49-538 mm

200>600X400

+/- 180°

25°

+0° / -25°

Compatible écrans plats ET écrans incurvés

Pour écran incurvé

Pour écran plat

Movik

Supports muraux

aluminium

GARANTIE 10 ANS

pour écrans de petites et moyennes tailles

• Orientable et inclinable

• Poignée de réglage de l’écran

• Platine murale et bras en aluminium injecté

• Laque couleur silver

• Livré avec une platine VESA 50, 75, 100 / 1 platine VESA 200x100

- 200 / 4 adaptateurs VESA 400

• En option : Kit Movik^® Safe. Réf. 717904

: Vis M4 et M6 VESA 100 et 200 - 717908 : Vis M4 VESA 100 + embout spécial Réf. 717910

Movik 400TW1

Support 1 orientation, 1 inclinaison

Ref.

717900

25 KG

-20° / +8°

-45° / + 45°

Ø 6

113

maxi

VESA

50>400

Movik 400TW2

Support 2 orientations, 1 inclinaison

Ref.

717901

25 KG

-24° / +50°

-90° / + 90°

Ø 6

113

maxi

VESA

50>400

Movik 400TW3

Support 3 orientations, 1 inclinaison

Ref.

717902

20 KG

-24° / +50°

-90° / + 90°

Ø 6

VESA

113

maxi

50>400

Supports muraux inclinables et orientables

pour écrans de grande taille

Movik

GARANTIE 10 ANS

• Orientation et inclinaison manuelle de l’écran

• Platine murale sécurisée par 4 points d’ancrage

• Fourniture d’un gabarit de perçage pour une installation rapide et sécurisée (Ref. 47401)

• Ouverture dans la platine murale permettant le passage direct des câbles

dans le mur (Ref. 47401)

• Système anti-décrochement

• Niveau à bulle et assortiment complet de visserie fournis en standard

• Structure aluminium et acier

Double Movik

Ref.

047401

35 KG

420 mm

108

-15° / +10°

Ø 8

max

+/- 45°

VESA

50,75,100,

200>600x400

Ref.

047402

Double Movik

35 KG

420 mm

108

-15° / + 5°

Ø 8

maxi

VESA

200X200

Movik

Supports muraux

GARANTIE 10 ANS

Movik Big Arm pour écrans de très grandes tailles

Movik Big Arm

Ref.

047440

Support inclinable et orientable

Ref.

047441

• Ref. 047441 Option fixation en mode portrait

• Support mural inclinable - orientable pour écrans de très grande taille et jusqu’à 70 kg

• Structure en acier

• Sécurité renforcée grâce à un système anti-décrochement de l’écran et système anti collision murale.

• Système de manipulation assistée permet simultanément le déport et l’orientation de l’écran à une seule main

• Adaptable : ajustement du réglage des articulations et gestion des câbles renforcée

avec des capots intégrés aux bras et à la platine

• Facile à

installer par une seule personne, grâce à une structure en 2 parties livrée montée,

pré-reglée et avec un gabarit de perçage.

• Un niveau à bulle et un assortiment complet de visserie sont fournis en standard.

70 KG

+/- 45°

-18° / +5°

VESA

100>800x545

Supports muraux

Easy move

GARANTIE 2 ANS

EASY MOVE est un système mécanique qui neutralise la gravité verticale des applications qu’il supporte,

comme des tableaux interactifs ou des écrans tactiles.

Un guidage linéaire solide et un système de ressorts breveté permet un réglage vertical des tableaux et écrans de grande

taille avec une extrème facilité par neutralisation de la charge. Coffre mural en inox pour protéger le support Easy move.

Easy move convertit un poids lourd en poids plume

•Système mécanique avec déplacement vertical

•Compensation de charge par ressorts

•Déplacement sans effort, facile à manipuler

•Mise en œuvre rapide en moins de 30 minutes

•Adapté pour les personnes à mobilité réduite

VESA 200>800x400

ou 800X600

Easy move 400

Charge maxi*

Dimensions

Course

VESA

Ref.

621000

21-43 kg

Ref

621001

41-69 kg

558x600x74 mm

400 mm

800x400

Ref.

621002

66-95 kg

Ref.

621009

Fixation VESA 800x400 pour EM 400

Easy move 650

Charge maxi*

Dimensions

Course

VESA

Ref.

621003

45-81 kg

Ref

621004

78-138 kg

925x1060x160 mm

650 mm

800x600

Ref.

621005

105-180 kg

Ref.

621011

Fixation VESA 800x600 pour EM 650

* Produit pré-réglé par défaut à la charge maximale

Options

• Chariot mobile permettant de déplacer l’application facilement

Ref.

621006

Chariot pour Easy move 400

Mur d’images

GARANTIE 5 ANS

Support écran pour mur d’image Push-pull

• Pour écrans de 46’’ à 60’’

• Fonctionne pour le montage en paysage ou portrait

• Appuyer pour ouvrir / pousser pour fermer pour un accès rapide et facile aux dos des écrans

• Gabarit de perçage en option permet un alignement rapide et facile des écrans

• 8 boutons de micro-réglages pour l’alignement des écrans et cela sans outil (4 pour la version XXL)

• 4 Tailles disponibles

30/50/80/150 KG

• VESA 200x200 à 400x400 pour tous les modèles / 600x400 ou 800x400 avec kit d’adaptation en option

Ref.

620200

Taille M pour écrans jusqu’à 30 kg

VESA 200 > 400

Ref.

620000

Taille L pour écrans jusqu’à 50 kg

Ref.

620120

Taille XL pour écrans jusqu’à 80 kg

Ref.

620300

Taille XXL pour écrans jusqu’à 150 kg

easy

Modèle M, L et XL

Modèle XXL

Kit adaptateur VESA

Ref.

620201

Kit VESA 600 x 400

Ref.

620001

Kit VESA 800 x 400

Gabarits de montage pour une installation rapide et facile des écrans

Ref.

620002

Gabarit de perçage pour écran de 46"

Ref.

620003

Gabarit de perçage pour écran de 47"

Ref.

620004

Gabarit de perçage pour écran de 55"

Ref.

620005

Gabarit de perçage pour écran de 60"

Liste non-exhaustive.

Nous consulter pour vérifier la compatibilité avec votre écran

Mur d’images

GARANTIE 5 ANS

Support mural push-pull pour mur d’images

Ref.

620100

VESA 200X200

Ref.

620101

VESA 300X300

Ref.

620102

VESA 400X400 avec pattes d’extension

25 KG

• Pour écrans de 40 à 46’’

• Montage en paysage ou portrait

VESA

• Micro réglage + /- 7 mm

200, 300 ou 400

• Kit gabarits de montage spécifique selon la dimension des écrans

easy

Mur d’images sur pieds

Ref.

620010

Support sol pour écran 46’’

Ref.

620020

Support sol pour écran 55’’

Ref.

620030

Support sol pour écran 60’’

50 KG

• Idéal pour la prestation

• Modulable pour une configuration illimitée en largeur - 7 écrans maxi en hauteur (46’’ version paysage)

• Pour écrans de 46’’, 55’’ et 60’’

VESA 200-400

• 50kg maxi par écran

• Installation rapide et facile

• Structure renforcée peinte époxy noire pouvant être montée et démontée de nombreuses fois.

• Portrait ou paysage

easy

• Distance sol/écran modulable

Nous contacter pour étude de votre configuration

Applik

Supports muraux antivol

GARANTIE 10 ANS

Support fixe

Ref.

100757

15 KG

antivol

VESA 75

21,5 mm

VESA 100

Support fixe

Ref.

100957

200

100

40 KG

antivol

VESA

100, 200

17 mm

Support mural inclinable et orientable sécurisé

Ref.

012453

• Système avec douille antivol

100

15 KG

-5°

/ +5°

-45° / + 45°

VESA 75, 100

Support inclinable et orientable

Ref.

112450

Support mural Allyotel III

Ref.

112440

Kit d’installation Allyotel III

15 KG

antivol

-20° / +5°

-20° / + 20°

VESA 75,100

VESA 200

Supports muraux antivol

WALL BOX

Ref.

270009

• Support mural antivol pour écran et boîtier électronique

• Boîtier mural antivol composé de 2 coques emboîtables avec sécurisation par vis à empreinte spéciale

• Passage de câble en partie basse ou haute du boîtier ou par découpe sur la coque arrière

antivol

• Fixation écran compatible norme VESA 100, VESA 200 (autres dimensions de fixation possibles)

• Boitier fixe et inclinable

• Kit de visserie antivol inclus

VESA 75>200

• Réalisation ultra résistante en acier forte épaisseur

• Nous consulter pour vérifier la comptabilité avec votre boîtier électronique

• Autres dimensions possibles sur-mesure

15 KG

200

Inclinaison 15°

100

• VESA 300 et 400 possible

avec l’adaptateur réf. 100740

Support de table

Ref.

270013

• Support de table antivol

• Capot arrière extra-plat

• Fixation écran compatible norme VESA, 2 positions

15 KG

antivol

• Livré avec visserie de fixation écran et vis à empreinte sécurisée

• Embout pour vis spéciale Ref. 717910 vendu séparément

17" - 26"

VESA

75, 100

en option 200X100

avec barrette Ref. 112441

117

+/- 90°

Support de Table

GARANTIE 10 ANS

Support de table à poser

Ref.

270027

15 KG

• Socle en acier 410 X 300 mm

• Mât hauteur 704 mm

• Possibilité de mettre deux écrans

Support écran à commander séparément

Support écran VESA 100

Adaptateur VESA 200 ou 200X100

Ref.

270028

Ref.

100742

Mini Lux-up^tm de table

Ref.

622002

Noir

• Pour écrans jusqu’à 55’’

Ref.

622003

Blanc

• Mât : 500 mm

• Socle 705 X 319 mm

20 KG

• VESA : 400 X 400

• Orientable +/- 20°

• Réglable en hauteur +/- 50 mm

+/- 20°

VESA

100>400

ÉPAISSEUR MAXI

45 mm

Applik^® plafond

GARANTIE 10 ANS

• Support plafond orientable et inclinable

• Plaque de fixation plafond avec sortie de câbles latérale

• Visserie de fixation de l’écran fournie

• Réglages en inclinaison et en rotation indépendants, blocables avec clef fournie

Ref.

100459

Sans passage de câbles

• Bras plafond réglable en hauteur de 65 à 105 cm

• Structure entièrement métallique peinture époxy silver

25 KG

360°

-20° / +15°

VESA

75>200

• VESA 300 et 400 possible

7.5

avec l’adaptateur réf. 100740

Ref

Fixation de l’écran

Couleur

Avec passage de câbles

101459

Hauteur de la potence : 7 à 90 cm

silver

• Potence ajustable

111459

Hauteur de la potence : 7 à 90 cm

noir

• Possibilité de passage des câbles

101460

Hauteur de la potence : 7 à 150 cm

silver

• Longueur de la potence plus importante possible

111460

Hauteur de la potence : 7 à 150 cm

noir

(nous consulter)

111463

Hauteur de la potence : 7 à 300 cm

noir

• Orientable 360°

40 KG

Ø 55

360°

VESA

Ø 50

75>200

+15°

-20°

Applik^®plafond dos à dos

GARANTIE 10 ANS

• Support plafond orientable et inclinable pour 2 écrans dos à dos

• Réglage blocage avec clef fournie

• Réglage de la rotation commune aux 2 écrans

• Potence ajustable avec passage de câbles

AVEC PASSAGE DE CÂBLES

Ref.

Fixation de l’écran

Couleur

718201

Hauteur de la potence : 7 à 90 cm

silver

728201

Hauteur de la potence : 7 à 90 cm

noir

30 KG

718202

Hauteur de la potence : 7 à 150 cm

silver

728202

Hauteur de la potence : 7 à 150 cm

noir

VESA

75>200

+15°

-20°

• VESA 300 et 400 possible avec l’adaptateur réf. 100740

Support plafond

GARANTIE 10 ANS

• Orientable et inclinable

• Montage en mode portrait possible pour tout type de VESA

• Espace disponible derrière l’écran pour fixation d’un player

• Très grande rigidité

• Potence ajustable avec passage de câbles

• Longueur de potence plus importante possible (nous consulter)

Ref.

Fixation de l’écran

Couleur

012421

Hauteur de la potence : 7 à 90 cm

silver

012422

Hauteur de la potence : 7 à 90 cm

noir

012423

Hauteur de la potence : 7 à 150 cm

silver

70 KG

012424

Hauteur de la potence : 7 à 150 cm

noir

+0°/-40°

055

0 /+360°

050

Ø 55

VESA

Ø 50

200, 300, 400

400X200

300X200

360°

REF. À AJOUTER AUX SUPPORTS PLAFOND POUR VESA PLUS GRAND

Ref.

Couleur

VESA

012425

noir

jusqu’à 600x400 ou 400x600

012426

noir

jusqu’à 800x800

OPTION : CAPOT ARRIÈRE AVEC DÉCOUPE CONNECTIQUE

Ref.

012427

silver

Ref.

012428

noir

OPTION FIXATION SUR PONT LUMIÈRE (nous consulter)

Support plafond pour écran multiples

GARANTIE 10 ANS

• Chaque écran est orientable et inclinable séparément

• Mode portrait : nous consulter

SUPPORT PLAFOND POUR 2 ÉCRANS DOS À DOS

Ref.

715302

Potence 7 à 90 cm

55 mm

Ref.

715306

Potence 7 à 150 cm

70 KG

+5°

-15°

VESA

200 > 800x400

SUPPORT PLAFOND POUR 3 ÉCRANS OU PLUS

Ref.

715303

Potence sur mesure

70 KG

VESA

200 > 800x400

SUPPORT POTEAU POUR ÉCRAN PLAT

• Support inclinable et orientable poteau tout diamètre

Ref.

715304

• Support pour poteau circulaire (section carrée nous consulter)

70 KG

VESA

600x400

Will

GARANTIE 10 ANS

CARACTÉRISTIQUES TECHNIQUES

• Réglage de l’écran en hauteur

• Socle en acier, peinture époxy couleur Titane

• Colonne largeur 150mm, peinture époxy blanc ou noir

• Roulettes multidirectionnelles Ø 35mm

• Tablette (039080) et Box Up (038401) en option

• Tablette en verre trempé clair 6mm, dimensions 440x250

• Réglage en hauteur de la tablette +/- 150mm (1050L) et +/- 200mm (1400XL/1600XL)

Logement multiprise

Gestion des câbles

dans la colonne

Tablette reglable

en hauteur

2 couleurs disponibles :

Blanc ou Noir

Roulettes

multidirectionnelles

Will

GARANTIE 10 ANS

Will 1600 XL

Ref.

039060 - Blanc

• Réglage de l’écran en hauteur +/- 200mm

Ref.

039070 - Noir

• Socle en acier 8mm

• 10 roulettes multidirectionnelles Ø35mm

50 KG

• Multiprise fournie

• Options : tablette verre, tablette caméra et boitier codec (350x95 mm)

VESA

200>600X400

ÉPAISSEUR MAXI

100 mm

Options

Ref.

039100 - Tablette caméra réversible

Ref.

039101 - Support codec au dos de l’écran

Ref.

039080 - Tablette verre - blanc

Ref.

039090 - Tablette verre - noir

Will

GARANTIE 10 ANS

Will 1400 XL

Ref.

039040 - Blanc

Ref.

039041 - Blanc + tablette

Ref.

039050 - Noir

50 KG

Ref.

039051 - Noir + tablette

• Réglage de l’écran en hauteur +/- 125 mm

• Réglage en hauteur de la tablette +/- 200 mm

VESA

• Socle en acier 8mm

200>600X400

• 6 roulettes multidirectionnelles Ø35 mm

ÉPAISSEUR MAXI

80 mm

Will 1050 L

Ref.

039020 - Blanc

Ref.

039021 - Blanc + tablette

Ref.

039030 - Noir

Ref.

039031 - Noir + tablette

30 KG

• Réglage de l’écran en hauteur +/- 125 mm

• Réglage en hauteur de la tablette +/- 150 mm

VESA

• Socle en acier 6mm

200>400

• 6 roulettes multidirectionnelles Ø35 mm

ÉPAISSEUR MAXI

50 mm

Options

Tablette

Ref.

039080 - Blanc

Ref.

039090 - Noir

• Tablette additionnelle porte périphérique

• Réglable en hauteur +/- 150mm (1050L) et +/- 200mm (1400XL/1600XL)

• Tablette en verre trempé de 6 mm - Poids maxi 5 kg

• Dimensions : 440 X 250 mm

• Épaisseur totale : 72 mm

Lux-Up^TM

GARANTIE 10 ANS

Lux-Up^TM Gamme de pieds écrans universels pour une mise en valeur de l’écran.

•Socle en acier ; peinture époxy noire ou blanche

•Mât diamètre 60 mm ; peinture époxy aspect chrome

•Gestion des câbles incluse dans le mât

•Ecran orientable et réglable en hauteur (+/- 50 mm)

Lux-Up^TM 1600XL

Ref.

624000 - Noir

Ref.

624001 - Blanc

50 KG

VESA

100>600X400

ÉPAISSEUR MAXI

100 mm

• Idéal pour les salles de réunion

• Ecran fixe

• Réglable en hauteur +/- 50 mm

• Socle en acier de 8 mm ; peinture époxy noire ou blanche

• Mât diamètre 60 mm ; peinture époxy aspect chrome

Option

Ref.

622004

• Boitier réglable player

Lux-Up^TM

GARANTIE 10 ANS

Lux-Up^TM 1400XL

Ref.

038342 - Noir

Ref.

038343 - Blanc

50 KG

• Mât : 1400 mm

• Socle : 1054 X 507 mm

VESA

100>600X400

• Socle en acier de 6 mm

• VESA : 600 X 400

ÉPAISSEUR MAXI

100 mm

+/- 20°

Lux-Up^TM 1400L

Ref.

038242 - Noir

400

Ref.

038243 - Blanc

300

200

100

30 KG

• Mât : 1400 mm

• Socle : 935 X 480 mm

• Socle en acier de 6 mm

VESA

100>400

• VESA : 400 X 400

ÉPAISSEUR MAXI

75 mm

+/- 20°

Box-Up

Support porte périphérique à l’arrière de l’écran

Ref.

038401

• Support porte périphérique positionné derrière l’écran sur la tête

de fixation du Lux-Up^TM

• Fixation par 2 vis

• Support en acier peinture époxy noire

• Maintien du périphérique par 2 sandows (2 jeux fournis)

• Réversible droite / gauche

Lux-Up^TM

Colonne écran

GARANTIE 10 ANS

Lux-Up^TM 1050L

Ref.

Couleur du socle

400

038142

Noir

300

200

30 KG

038143

Blanc

100

• Mât : 1050 mm

VESA

• Socle : 865x440 mm

100-400

• Socle en acier de 6 mm

• VESA : 400x400

ÉPAISSEUR MAXI

45 mm

+/- 20°

Lux-Up^TM 900M

Ref.

Couleur du socle

038042

Noir

20 KG

038043

Blanc

VESA

• Mât : 900 mm

100-200

• Socle : 705x319 mm

• Socle en acier de 6 mm

• VESA : 200x200

ÉPAISSEUR MAXI

45 mm

+/- 20°

Tablette Lux-Up^TM

Tablette porte périhérique

Ref.

038400

Tablette placée à droite de l’écran

038441

Tablette placée à gauche de l’écran

5 KG

• Tablette additionnelle porte périphérique

• Positionnable à droite du mât

• Fixation à l’arrière du mât par 2 vis

• Tablette en verre trempé de 6 mm - Poids maxi 5 kg

• Dimensions utiles : 420x240 mm

Lux-Up^TMVisio

GARANTIE 10 ANS

• Socle en acier de 8 mm ; peinture époxy noire ou blanche

• Mât diamètre 60 mm ; peinture époxy aspect chrome

• Gestion des câbles incluse dans le mât

• Support VESA 600x400 maxi avec boitier codec et support caméra à placer

au-dessus ou au-dessous de l’écran inclus

• Tablette verre Ref 038400 incluse

Lux-Up^TM Visio

Ref.

Couleur du socle

622000

Lux-Up Visio

Noir

50 KG MAXI

623000

Lux-Up Visio

Blanc

Comprend :

• Mât : 1600 mm

• Colonne Lux-Up^TM

VESA

• Tablette caméra

• Socle : 1053 X 560

200>600X400

• Épaisseur d’écran maxi 100 mm

• Une tablette verre

• Boitier arrière pour Codec

• Boitier Codec ajustable

XPO

GARANTIE 10 ANS

COLONNE POUR ÉCRANS DE GRANDE TAILLE

• Existe en version fixe et mobile

• Socle en acier et colonne en aluminium ont été dessinés pour supporter 1 écran (jusqu’à 95’’)

ou 2 écrans (jusqu’à 75’’selon les modèles)

•Une construction simple et modulaire : nombreuses options disponibles

•Passage des câbles dans la colonne

•Emplacement pour multiprise dans le socle mobile

•Assemblage simple et rapide

•Livré monté pour un temps d’installation réduit

•Packaging étudié pour une parfaite protection de la colonne

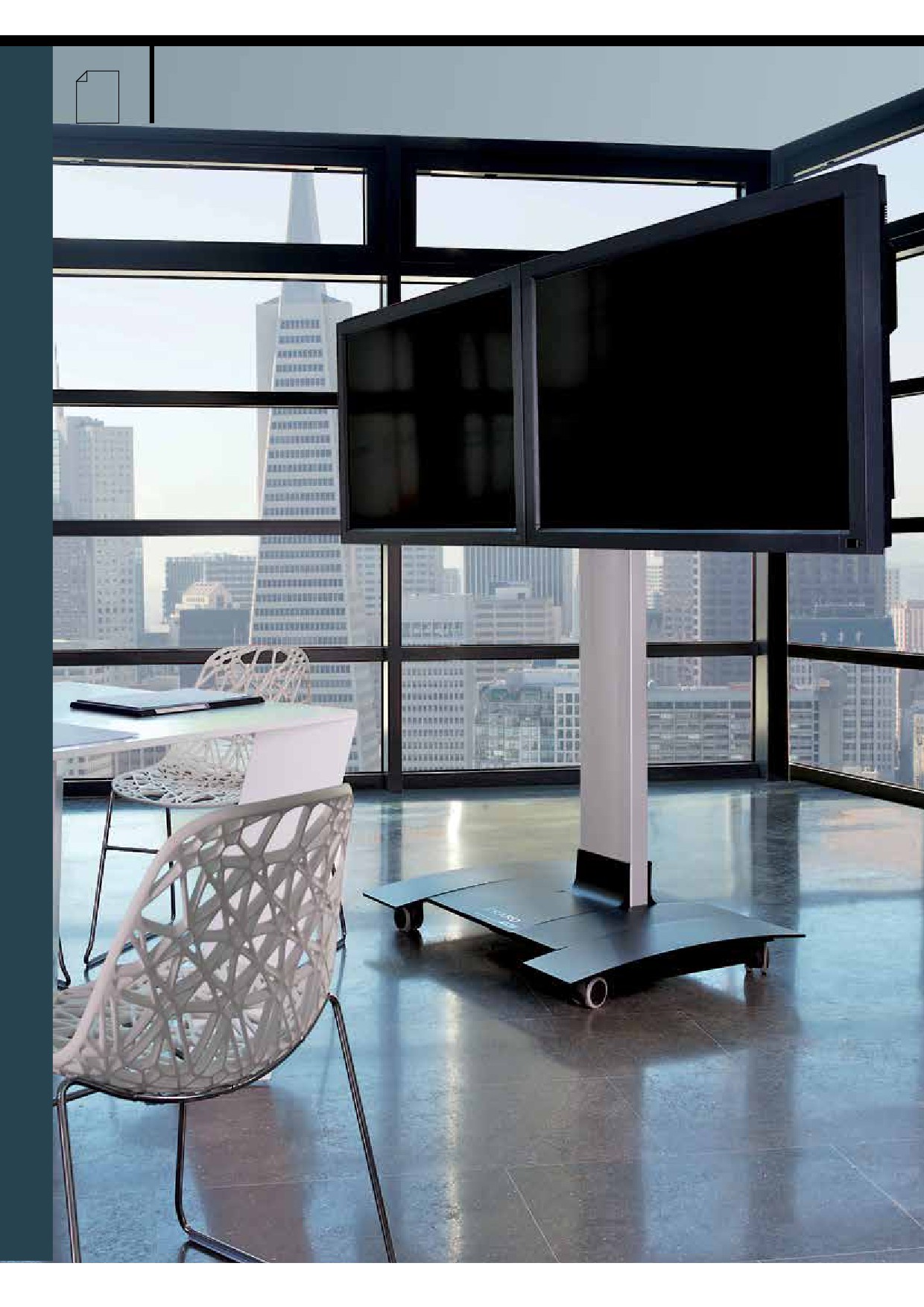

Version mobile

Jusqu’à 2 x 75"

1 x 95" portrait

1 x 95" paysage

120 KG

XPO

GARANTIE 10 ANS

• XPO d’Erard Pro est la réponse à vos problèmes d’intégration d’écrans de grande taille,

de périphériques et de câbles dans un meuble design, sécurisant et sécurisé

• Son socle en acier et sa colonne en aluminium ont été dessinés pour supporter 1 écran (jusqu’à 95’’)

ou 2 écrans (jusqu’à 75’’selon les modèles)

• Une construction simple et modulaire : Les nombreux équipements proposés vous permettront de choisir

le meuble adapté à vos besoins.

Version fixe

Jusqu’à 2 X 75"

1 X 95" portrait

1 X 95" paysage

120 KG

XPO

GARANTIE 10 ANS

• Socle sur roulette ou sur vérin.

• Dimensions permettant le passage des portes aux dimensions standards.

• Passage des câbles dans la colonne.

• Possibilité de loger une multiprise dans le socle.

• Assemblage simple et rapide.

• Livré monté pour un temps d’installation réduit

• Packaging étudié pour une parfaite protection de la colonne

Ref 600000

Ref 600001

Ref 600050

Ref 600051

Ref 600002

Ref 600003

Ref 600008

Ref 600004

Ref 600007

1 - Petit socle mobile + colonne alu Ref. 600000

2 - Grand socle mobile + colonne alu Ref. 600001

3 - Petit socle fixe + colonne Ref. 600050

4 - Grand socle fixe + colonne Ref. 600051

5 - Fixation écran unique Ref. 600002

6 - Fixation double écran Ref. 600003

7 - Tablette caméra Ref. 600008

8 - Tablette verre 466 x 319 mm (poids supporté 15 kg) Ref. 600004

9 - Coffret 6U Ref. 600007

10 - Habillage dos d’écran Ref. 600027 : portrait / 600028 : paysage

11 - Barre son + support barre son Ref. 600015

12 - Support Codec à l’arrière de la colonne Ref. 600016

13 - Support Codec ajustable Ref. 600019

14 - Support écran VESA > 800 (1200x800 maxi) Ref. 600017

15 - Support écran mode portrait 600x900 maxi Ref. 600070

Profilé aluminium en 2 parties permettant une

intégration des câbles simple et rapide

Colonne XPO sol-plafond / sol-mur

GARANTIE 10 ANS

• Profilé aluminium avec passage de câble

• Hauteur 200 / 250 cm en sol-mur ou 250-330 cm en sol-plafond

• Colonne ajustable en hauteur sur 30 cm (version sol-plafond)

• Colonnes compatibles avec la plupart des options XPO de la page 55 (nous consulter)

COLONNE XPO SOL-MUR

Ref.

Descriptif

600100

Colonne sol Mur H 200 ALU Anodisé en 1 partie et un socle noir à sceller (déport de 7 cm / mur)

600002

Fixation 1 écran pour VESA ≤ 800

600017

Barre pour fixation 1 écran avec VESA>800

600003

Fixation double écran cote à cote

Ref.

Descriptif

600110

Colonne sol Mur H 250 ALU Anodisé en 2 parties et un socle noir à sceller (déport de 7 cm / mur)

600111

Fixation 1 écran pour VESA ≤ 800 pour colonne en 2 parties

600017

Barre pour fixation 1 écran avec VESA>800

600112

Fixation double écran cote à cote pour colonne en 2 parties

Vue arrière

COLONNE XPO SOL-PLAFOND

Ref.

Descriptif

600120

Colonne Sol Plafond H 250 / 280 Alu anodisé en 2 parties et un socle noir à sceller

600111

Fixation 1 écran pour VESA ≤ 800 pour colonne en 2 parties

600017

Barre pour fixation 1 écran avec VESA>800

600112

Fixation double écran cote à cote pour colonne en 2 parties

600113

Cache découpe faux plafond dimension 360 x 199 mm

Ref.

Descriptif

600130

Colonne sol Plafond H 300 / 330 ALU Anodisé en 2 parties et un socle noir à sceller

600111

Fixation 1 écran pour VESA ≤ 800 pour colonne en 2 parties

600017

Barre pour fixation 1 écran avec VESA>800

600112

Fixation double écran cote à cote pour colonne en 2 parties

600113

Cache découpe faux plafond dimension 360 x 199 mm

Colonne XPO compression

GARANTIE 10 ANS

• Profilé en aluminium anodisé avec passage de câble

• Socle sol à sceller

• Hauteur : 300 cm +/-11 cm

• Colonne compatible avec la plupart des options XPO (nous consulter)

• Colonne en deux parties (2 profilés)

COLONNE XPO COMPRESSION

Ref.

Descriptif

600151

Colonne sol plafond à compression avec support 1 écran

600152

Colonne sol plafond à compression avec support 2 écrans

MRA Meuble visio

GARANTIE 10 ANS

Meuble composé d’une baie 12U 19 pouces en acier et aluminium et d’un support

pour 1 ou 2 écrans réglable en hauteur.

Ref.

600181

Simple écran

Ref.

600182

Double écran

100 KG

• Tablette caméra en position haute réglable en hauteur

• Tablette supplémentaire entre les écrans réglable pour la version double écrans

• Meuble mobile (4 roulettes).

• Trappes d’accès latérales

VESA

• Porte face avant sécurisée

200 > 600 x 400

• Passage de câbles

• Couleur : peinture époxy RAL 7021 ou autres couleurs sur demande

• Profondeur utile du meuble : 440 mm

Plasmatech

GARANTIE 10 ANS

• Colonne en aluminium sur socle

pour écran de toute taille

• Existe en 5 modèles :

- posée au sol

- mobile (livrée avec roulettes et vérins)

- socle à sceller

- murale

- sol/mur (charge au sol, appui au mur)

• Hauteur ajustable de l’écran

• Livrée avec support écran et cache câbles

• Existe en version dos à dos, nous consulter

• Fixation universelle entraxe 85 cm maxi

Plasmatech mode portrait PHINLINE

Ref.

Couleur

Mobile

COLONNE SUR SOCLE HAUTEUR 90 CM POUR 1 ÉCRAN

200931

silver

non

• Fixation universelle entraxe 1050 cm maxi

200932

silver

oui

400931

noir

non

70 KG

400932

noir

oui

-60°

-30°

VESA

1050x400

Ref.

Couleur

Mobile

COLONNE SUR SOCLE HAUTEUR 90 CM POUR 2 ÉCRANS DOS À DOS

200941

silver

non

• Fixation universelle entraxe 1050 cm maxi

200942

silver

oui

400941

noir

non

70 KG

400942

noir

oui

-60°

-30°

VESA

1050x400

Plasmatech

GARANTIE 10 ANS

COLONNE SUR SOCLE HAUTEUR 150 CM

70 KG

Ref.

Fixation de l’écran

Couleur

Mobile

201511

Vesa 100 ou Vesa 200

silver

non

201512

Vesa 100 ou Vesa 200

silver

oui

201521

Fixation universelle entraxe 69 cm maxi

silver

non

201522

Fixation universelle entraxe 69 cm maxi

silver

oui

401511

Vesa 100 ou Vesa 200

noir

non

401512

Vesa 100 ou Vesa 200

noir

oui

401521

Fixation universelle entraxe 69 cm maxi

noir

non

401522

Fixation universelle entraxe 69 cm maxi

noir

oui

Plasmatech

GARANTIE 10 ANS

COLONNE SUR SOCLE HAUTEUR 180 CM

COLONNE SUR SOCLE HAUTEUR 220 CM

70 KG

Ref.

Fixation de l’écran

Couleur Mobile

Ref.

Fixation de l’écran

Couleur Mobile

201811

Vesa 100 ou Vesa 200

silver

non

202211

Vesa 100 ou Vesa 200

silver

non

201812

Vesa 100 ou Vesa 200

silver

oui

202212

Vesa 100 ou Vesa 200

silver

oui

201821

Fixation universelle entraxe 69 cm maxi

silver

non

202221

Fixation universelle entraxe 69 cm maxi

silver

non

201822

Fixation universelle entraxe 69 cm maxi

silver

oui

202222

Fixation universelle entraxe 69 cm maxi

silver

oui

201831

Fixation universelle entraxe 80 cm maxi

silver

non

202231

Fixation universelle entraxe 80 cm maxi

silver

non

201832

Fixation universelle entraxe 80 cm maxi

silver

oui

202232

Fixation universelle entraxe 80 cm maxi

silver

oui

401811

Vesa 100 ou Vesa 200

noir

non

402211

Vesa 100 ou Vesa 200

noir

non

401812

Vesa 100 ou Vesa 200

noir

oui

402212

Vesa 100 ou Vesa 200

noir

oui

401821

Fixation universelle entraxe 69 cm maxi

noir

non

402221

Fixation universelle entraxe 69 cm maxi

noir

non

401822

Fixation universelle entraxe 69 cm maxi

noir

oui

402222

Fixation universelle entraxe 69 cm maxi

noir

oui

401831

Fixation universelle entraxe 80 cm maxi

noir

non

402231

Fixation universelle entraxe 80 cm maxi

noir

non

401832

Fixation universelle entraxe 80 cm maxi

noir

oui

402232

Fixation universelle entraxe 80 cm maxi

noir

oui

Plasmatech

GARANTIE 10 ANS

COLONNE SUR SOCLE A SCELLER

Ref.

Fixation de l’écran

Couleur

Hauteur

201523

Fixation universelle entraxe 69 cm maxi

silver

150 cm

201533

Fixation universelle entraxe 80 cm maxi

silver

150 cm

70 KG

401523

Fixation universelle entraxe 69 cm maxi

noir

150 cm

401533

Fixation universelle entraxe 80 cm maxi

noir

150 cm

201823

Fixation universelle entraxe 69 cm maxi

silver

180 cm

201833

Fixation universelle entraxe 80 cm maxi

silver

180 cm

401823

Fixation universelle entraxe 69 cm maxi

noir

180 cm

401833

Fixation universelle entraxe 80 cm maxi

noir

180 cm

202223

Fixation universelle entraxe 69 cm maxi

silver

220 cm

202233

Fixation universelle entraxe 80 cm maxi

silver

220 cm

402223

Fixation universelle entraxe 69 cm maxi

noir

220 cm

402233

Fixation universelle entraxe 80 cm maxi

noir

220 cm

Ø 400

0 -28

COLONNE MURALE

Ref.

Fixation de l’écran

Couleur

Hauteur

201524

Fixation universelle entraxe 69 cm maxi

silver

150 cm

401524

Fixation universelle entraxe 69 cm maxi

noir

150 cm

70 KG

201824

Fixation universelle entraxe 69 cm maxi

silver

180 cm

401824

Fixation universelle entraxe 69 cm maxi

noir

180 cm

202224

Fixation universelle entraxe 69 cm maxi

silver

220 cm

402224

Fixation universelle entraxe 69 cm maxi

noir

220 cm

0 -28

COLONNE SOL MUR

Ref.

Fixation de l’écran

Couleur

Hauteur

201525

Fixation universelle entraxe 69 cm maxi

silver

150 cm

401525

Fixation universelle entraxe 69 cm maxi

noir

150 cm

70 KG

201825

Fixation universelle entraxe 69 cm maxi

silver

180 cm

401825

Fixation universelle entraxe 69 cm maxi

noir

180 cm

202225

Fixation universelle entraxe 69 cm maxi

silver

220 cm

402225

Fixation universelle entraxe 69 cm maxi

noir

220 cm

Plasmatech

GARANTIE 10 ANS

• Colonne en aluminium sur socle pour 2 écrans

• Réglage des écrans en hauteur et largeur

• Socle muni de roulettes (vérins également fournis)

70 KG

• Livrée avec support écran et cache câbles

Ref.

Couleur

Hauteur

Mobile

201541

silver

150 cm

non

401541

noir

150 cm

non

201542

silver

150 cm

oui

401542

noir

150 cm

oui

201841

silver

180 cm

non

401841

noir

180 cm

non

201842

silver

180 cm

oui

401842

noir

180 cm

oui

Plasmatech

GARANTIE 10 ANS

Logo en impression

numérique

ACCESSOIRES COMPATIBLES AVEC LA GAMME PLASMATECH 2013 (NOUVEAU PROFILÉ)

Ref.

Options pour colonne Plasmatech

Couleur

Charge Dimensions

012429

silver

5 kg

40 x 30

Tablette verre pour périphérique

012430

noir

5 kg

40 x 30

012416

silver

Barre son + support barre son

012417

noir

100490

silver

Kit pour fixation VESA 200 pour écran supplémentaire

100491

noir

100492

silver

Kit pour fixation entraxe 69 cm maxi pour écran supplémentaire

100493

noir

100494

silver

Kit pour fixation entraxe 80 cm maxi pour écran supplémentaire

100495

noir

101490

silver

Kit pour fixation mode portrait VESA 400x800 maxi

101491

noir

100496

silver

Boîtier player ou codec au dos de la colonne

100497

noir

100498

Logo en impression numérique

100489

Jeu de 5 roulettes

100499

silver

Support codec et caméra

100500

noir

717729

Cache plastique avant / arrière

Ref. 100500

Ref. 100499/100500

Ref. 100496/100497

Plasmatech visio

GARANTIE 10 ANS

• Hauteur ajustable de l’écran (3 positions)

• Fournie avec : Tablette haute pour caméra / Tablette verre pour CODEC (maxi 5 Kg)

• Livrée avec socle muni de roulettes (vérins également fournis)

• Cache câbles derrière le profilé

Options : Support pour barre son / Support CODEC au dos de la colonne

COLONNE VISIO CONFÉRENCE SIMPLE ÉCRAN

Ref.

Description

Couleur

211522

silver

Fixation

411522

entraxe 69 cm maxi

noir

211532

Fixation

silver

entraxe 80 cm maxi

411532

noir

100499

silver

Support codec

100500

et caméra

noir

012416

Barre son

silver

+ support barre son

012417

noir

70 KG

COLONNE VISIO CONFÉRENCE DOUBLE ÉCRAN

Ref.

Description

Couleur

211542

silver

Fixation

411542

pour 2 écrans

noir

100499

Support codec

silver

100500

et caméra

noir

012416

silver

Barre son

012417

+ support barre son

noir

70 KG

Accessoires

Goulotte passe-câbles

Ref.

007849 / Blanche - 650 mm

• À coller ou à visser au mur ; peut être coupée à la

Ref.

007978 / Blanche - 1100 mm

longueur souhaitée ; peut être peinte ou tapissée.

• Installation facile des câbles par clipsage ; sortie

Ref.

008501 / Blanche - 1500 mm

des câbles centrale ou latérale ; vendue sans câbles

Ref.

008502 / Noire - 1500 mm

• Assemblage de plusieurs goulottes possible

Ref.

008503 / Alu - 1500 mm

3 COULEURS

Capacité

Peignable

Coupable

ajustable

Blanche

Noire

Aluminium

EPAISSEUR AJUSTABLE

SORTIE DES CÂBLES CENTRALE OU LATÉRALE

98 mm

Tablette porte périphérique

Ref.

035490

• Discrète, la Slim tablette se dissimule sous votre périphérique

• Spécialement conçu pour s’adapter à la Slim goulotte, elle est aussi utilisable

indépendamment

• Passage de câbles intégré sous la tablette et à capacité ajustable dans la goulotte

• Equerre en acier époxy noir et tablette sécurisée par une vis

10 KG

• Epaisseur du verre : 5 mm

• Largeur : 430 mm

• Profondeur : 350 mm

• Décalage de 5 mm par rapport au mur

• Goulotte de 300 mm

Colonne «Retail»

GARANTIE 10 ANS

Ref.

270058

Colonne Digital

• Passage des câbles dans les colonnes

• Structure acier

• Conditionnement réduit afin de faciliter les déploiements

50 KG

• Colonne à poser ou à boulonner

• Autres couleurs possibles sur consultation

• Capot arrière pour sécurisation d’un player (nous consulter)

VESA

200>600X400

easy

Ref.

601000

Colonne sol pour vitrine «Windows»

• Colonne sol à boulonner idéale pour installation vitrine

• Cache arrière avec rangement pour câbles, player et multiprise

• Centre écran à 160cm maxi

25 KG

• Pour écrans 46’’ et 55’’

• Réalisation sur-mesure

• Colonne en acier peint époxy noir

VESA

SUR-MESURE

easy

Ø 60

Ø 11

Exemple schéma

pour écran OM46D-W

Visiotech

GARANTIE 10 ANS

• Conçu pour 1 ou 2 écrans plats jusqu’à 55’’ (selon les modèles)

• Tablette pour système visioconférence

• Poignées latérales évitant de manipuler le chariot par les écrans

• Mobile sur 4 roulettes professionnelles dont 2 à freins

• Possibilité de vérins en remplacement des roulettes

• Montants dissimulant câblages et connectique

• Choix du positionnement en hauteur du ou des écrans

• Coffret rackable 19" 9U fermant à clef permettant de sécuriser les périphériques

• Porte arrière ventilée, fermant à clef, pour faciliter le câblage

Pour nous assurer de la compatibilité écran / Visiotech, merci de préciser la marque et le modèle de

votre écran à partir de 46".

Ref.

100477

Chariot avec caisson pour 1 écran

Ref.

100480

Chariot avec caisson pour 2 écrans

100 KG

VESA

200>600x400

200

jusqu’à 800x400

Ref.

100485

Chariot sans caisson pour 1 écran

Ref.

100486

Chariot sans caisson pour 2 écrans

Ref.

100487

Chariot sans caisson pour 1 écran avec tôle multi VESAESA

• Permet d’intégrer jusqu’à 2 écrans de 65".

Réf. 100485

Réf. 100486

Réf. 100487

Protech

GARANTIE 10 ANS

• Chariot pour écran

• Position de l’écran réglable en hauteur par pas de 78 mm

• Montants avec caches amovibles permettant les branchements et la dissimulation des câbles

• Socle intégrant un boîtier pour les raccordements électriques

• Disponible en couleur noire

80 KG

Écran

Ref.

Fixation

Largeur

Hauteur Profondeur

Couleur

100800

VESA 100>200

136

noir

100802

VESA 100>200

167

noir

100276

universelle

136

noir

100279

universelle

167

noir

Écran + coffret

Ref.

Fixation

Largeur

Hauteur Profondeur

Couleur

100820

VESA 100>200

136

noir

100822

VESA 100>200

167

noir

100288

universelle

136

noir

100291

universelle

167

noir

Options

Ref.

Options

Largeur

Couleur

100900

noir

Coffret

100902

noir

100088

noir

Plateau supplémentaire

100091

noir

100830

noir

Tablette Visio

100832

noir

100600

Vérins en remplacement des roulettes

Dimensions coffret en mm

Ref.

Largeur

Largeur utile x Profondeur x Hauteur

100900

Coffret

L 460 x P 450 x H 329

100902

Coffret

L 710 x P 450 x H 329

Hubbit

GARANTIE 10 ANS

• Chariot mobile pour écrans tactiles de grande taille

• Support écran universel jusqu’à VESA 1200x800

• Chariot en acier peint époxy noir et silver

• Accès facilité à toute la surface de l’écran grâce à un piètement très espacé

150 KG

Ref.

640000

Support mobile pour écran tactile

Options

• Support pour PC, coulissant et positionné à gauche de l’écran

• Lift vertical motorisé

Ref.

640001

Option support PC

Indooh

GARANTIE 10 ANS

Totem indoor sur mesure décliné en 2 versions : Original et Slim

• Pour écrans de 32’’ à 75’’ en portrait - 32’’ à 48’’ en paysage

• Base, face avant et arrière en acier peint époxy (noir ou blanc en standard)

• Support écran fourni

• Verrouillage par 4 serrures (2 pour la version slim)

• Verre trempé 4 mm

• Portrait ou paysage

• Support écran ajustable (hauteur et largeur)

• Sortie de câbles sous le totem

Ref.

660000

Indooh Original

Ref.

662000

Indooh Slim

Options :

• 2 écrans dos à dos ou 2 écrans superposés

• Version sans verre ou avec plexi

• Autres coloris possibles

• Sortie de câbles à l’arrière du totem

• Trappe d’accès au bas du totem

Taille

Indooh Original

Indooh slim

Dimensions standards

46"

1810 x 750 x 600 mm

1930 x 730 x 550 mm

version portrait

55"

1930 x 850 x 700 mm

1930 x 850 x 550 mm

(HxLxP)

Version mobile

+ 85 mm

Projet spécifique Indooh

GARANTIE 10 ANS

MANGANELLI / Indooh 65’’

Centre commercial Lyon Part-Dieu

Totem spécifique

pour écran outdoor Samsung OH55D

Totem pour dalle LED réalisé sur-mesure.

Avec support spécifique pour la power box

Nous consulter pour l’étude de votre projet

Ref.

665000

Outdooh Original

Protection indoor

GARANTIE 10 ANS

Wall Screen Protect - WSP

Ref.

717634

Wall Screen Protect Original

Ref.

717734

Wall Screen Protect Slim

antivol

• Enveloppe murale simple pour écran jusqu’à 75’’

• Caisson acier sans fond, revêtement époxy

• Fixation murale uniquement

• Ventilation par convection naturelle haute et basse

• Fermeture par visserie antivol

• Choix possible entre verre trempé / trempé anti-reflets / feuilleté

/ feuilleté anti reflets / plexi / plexi anti-reflets

• Bords carrés ou arrondis

• Version Slim pour écrans de 70 mm d’épaisseur maxi (ou 85 mm maxi sans verre)

Version Original

Version Slim

Plastron de protection pour écran plat de 26’’ à 90’’

Ref.

717800

Afin de protéger au mieux vos écrans plats, Erard Pro vous propose une solution simple à installer et efficace :

le plastron translucide.

Le plastron s’adapte sur tout type d’écran quelque soit son système de fixation (mur, sol, plafond, etc…)

• Fabrication sur mesure (nous fournir les côtes précises de l’écran et un plan de profil)

• Réalisé en plastique polycarbonate translucide (épaisseur 4 mm)

• Incassable

• Très bonne restitution de l’image (pas de déformation)

• Montage latéral par translation

• Plis haut et bas réalisés

par thermoformage

• Fourniture d’une tige métallique et son cadenas

Protection Outdoor

DOOHBOX

GARANTIE 1 AN SUR LES COMPOSANTS ÉLECTRIQUES

5 ANS SUR LES COMPOSANTS MÉCANIQUES

11 CARACTÉRISTIQUES QUI LA RENDENT UNIQUE

• Portait ou paysage

• Montage de la face avant avec 2 vérins pour une ouverture facile (maintenance aisée par une seule personne)

• Base en acier couleur grise et face avant en aluminium anodisé noir (base en acier inox en option)

• Verrouillage par 2 serrures

• Etanchéité testée : IP 54

• Air filtré pour une utilisation dans toutes les ambiances

• Circulation d’air assurée par 6 ventilateurs minimum

• Un design épuré au plus près de l’écran

• En standard, montage d’un verre feuilleté anti vandalisme, en option possibilité de monter un verre trempé anti reflet

• Système de masque sur la vitre pour ne laisser apparaître que l’image

• Place disponible pour PC ou player derrière l’écran

Options:

• Climatisation ou chauffage en option avec régulation de la température par thermostat

• Verre feuilleté antireflet

• Caisson en inox peint

ouverture paysage

ouverture portrait

LA DOOHBOX^® OFFRE UNE RÉSISTANCE À TOUTES ÉPREUVES

IP 54

certified

Climat

Vandalisme

Poussières

DOOHBOX

GARANTIE 1 AN SUR LES COMPOSANTS ÉLECTRIQUES

5 ANS SUR LES COMPOSANTS MÉCANIQUES

LA DOOHBOX^® S'ADAPTE À TOUTES LES SITUATIONS

Au mur

Au plafond

Au sol

Avec nos solutions de montages multiples sol-plafond-mur, vous êtes sûrs de ne pas rater une occasion d’être vu.

Taille d’écran à intégrer

30’’ - 37’’

40’’ - 47’’

50’’ - 55’’

60’’ - 65’’

Reférence mode paysage

Doohbox - SH

Doohbox - MH

Doohbox - LH

Doohbox - XLH

Dimensions de la box (mm)

1075x722x260

1286x802x260

1451x909x260

1776x1088x260

Reférence mode portrait

Doohbox - SV

Doohbox - MV

Doohbox - LV

Doohbox - XLV

Dimensions de la box (mm)

1075x743x260

1286x823x260

1451x930x260

1776x1109x260

Poids net sans option

80 kg

97 kg

115 kg

150 kg

Option clim

40 kg

Option verre antireflet

7 kg

8 kg

9 kg

10 kg

CHU Rouen - Bras Medik 500 pour IPAD

MEDIK 300-320-600

GARANTIE 2 ANS

• Bras articulé pour terminal multimédia, TV ou tablette

• Câbles totalement intégrés

• Gamme complète de fixation : mur et potence plafond

Ref.

Bras articulés

Couleur

300408

Medik 300 Bras longueur 1850 vérin 3-7 kg

RAL 9016 blanc

12 KG

VESA

300108

Medik 320 Bras longueur 1850 vérin 6-12 kg

RAL 9016 blanc

75 / 100

300250

Medik 600 Bras longueur 1200 vérin 1-3 kg

RAL 9016 blanc

Ref.

Accessoires

300119

Wall box Medik 300/320

360°

300113

Wall box Medik 500/600

300209

Potence plafond

300201

Kit câbles alim. + réseau

Ø 6.4

MEDIK 500

Bras articulés

GARANTIE 2 ANS

• Bras articulé pour terminal multimédia, TV ou tablette

• Câbles totalement intégrés

• Gamme complète de fixations : mur, colonne sol, emboitement sur lit

Ref.

Bras articulés

Couleur

300115

Medik 500 Bras longueur 1650 mm vérin 1-7 kg

RAL 9016 blanc

Ref.

Accessoires

7 KG

300113

Wall box Medik 500/600

300214

Colonne sol/mur

VESA

300413

Colonne pour emboitement sur lit

75 / 100

300201

Kit câbles alim. + réseau

360°

Pieds mobiles

GARANTIE 2 ANS

MOBILITY

• Pied mobile pour TV ou moniteurs

• Piètement 5 branches avec roulettes

• Fixation VESA inclinable, pattes d’extension en option

5 KG

Ref.

Pied mobile

270052

Pied complet hauteur réglable 70/120 cm

VESA

270054

Pied mobile hauteur fixe 140 cm blanc

75 / 100

270056

Pied mobile hauteur fixe 140 cm antivol noir

10" - 22"

Coque tablette non incluse

Ref. 270052

Ref. 270054 / 270056

MOBY

• Pied design pour adossement au lit et fauteuil

• Fixation pour tablette médicale ou grand public type iPad/Galaxy

• Coque de sécurisation avec système antivol

1 KG

• Passage de câbles dans le tube

• Prise ou logement batterie sous le socle

• Flexible pour faciliter la lecture

10"

Ref.

Pied mobile

270070

Pied mobile pour tablette

DIM 360

CURIOSITY

GARANTIE 1 AN

NOUVEAU CONCEPT D’ADAPTABLES EN MILIEU HOSPITALIER

CURIOSITY TMM

• Chariot avec fixation pour TMM 15 à 18’’

Ref. 301400

Chariot complet avec fixation

• Plateau 1000x500 en matière stratifiée et fibres de cellulose comprimées

Ref. 170010

Cordon de liaison

• Colonne avec réglage de hauteur par vérin assisté, charge maxi 10 kg

Ref. 170020

Prise murale

• Socle lesté 4 roulettes

• Câblage totalement intégré

• Différents coloris possible

CURIOSITY Tab

• Chariot avec fixation pour tablette

Ref. 301300

Chariot complet avec fixation

• Plateau 800x400 en matière stratifiée et fibres de cellulose comprimées

• Colonne avec réglage de hauteur par vérin assisté, charge maxi 5 kg

• Socle 4 roulettes

Centre de l’Obésité à St Yrieix - Bras Medik 320 sur potence plafond Hôpital de Lisieux - Support 2 TV dos à dos

CHU Dijon - Fixation d’ordinateurs sur chariot mobile Hôpital de St LO - Adaptable avec écran multimédia

HOSCAR^TM

Chariot informatique

GARANTIE 1 AN

HC 151

• Modèle pour ordinateur portable et clavier additif

Ref.

• Sécurisation du matériel

150001

Chariot version de base

5 KG

• Colonne règlable par vérin

150080

Option support batterie

• Socle lesté permettant un déplacement sans effort

150040

Option support code barre

antivol

HC 161

Ref.

• Modèle pour ordinateur portable à poser

160001

Chariot version de base

• Sécurisation du matériel

5 KG

• Colonne règlable par vérin

150050

Option colonne fixation VESA

• Socle lesté permettant un déplacement sans effort

150010

Option tiroir supplémentaire

antivol

Cotes identiques à la Ref. 150001

Colonne murale

Office

GARANTIE 2 ANS

• Colonne en profilé aluminium

• Rails positionnement horizontal ou vertical

• Fixation écrans, clavier, unité centrale,…

Ref.

717410

Colonne murale complète avec support écran et clavier

717411

Rail 800 mm avec platine coulissante

717412

Support clavier

717413

Fixation écran inclinable et orientable

717414

Fixation UC réglable en profondeur

Office

Fixation sur table

GARANTIE 2 ANS

• Fixation table à visser sur mobilier ou par vis traversante

• Bras de déport extensible jusqu’à 500mm

• Bras mécanique ou par vérin réglable 3-9 kg

• Fixation VESA 75/100

• Plateau pour ordinateur portable compatible VESA

• Option fixation à pincer

Ref.

717417

Support table bras vérin

717418

Support table bras mécanique

717419

Plateau ordinateur portable

717422

Option fixation par pince

Support PC pour chariot médical

Office

GARANTIE 2 ANS

Ref.

302000

Bras + plateau ordinateur. Emboitement pour colonne 32 mm

302001

Bras + plateau ordinateur avec colonne à pincer sur tube rond ou carré

717419

717418

Ø 30

Coque de protection pour tablette

GARANTIE 10 ANS

• Coque de protection en aluminium

• Très léger, bords arrondis

• Fenêtre pour accès aux boutons

• Sécurisation par vis à empreintes spéciales

• Pour Ipad ou Samsung Galaxy (autres modèles nous consulter)

Ref.

Coque pour Ipad avec accès bouton + caméra

Couleur

650001

Noir

650002

Blanc

VESA 75

Ref.

Option antivol

650012

Kit vis antivol

650013

Kit clé pour vis antivol

(6) Support Ipad

Ref.

Platine de rotation portrait / paysage

Couleur

650010

Rotation 180°

Noir

650011

Rotation 180°

Blanc

Ref. 650010 / 650011

Fixations pour tablette

GARANTIE 10 ANS

• Fixations sécurisées pour coques de protection

• Plusieurs modèles mur, table, sol

• Réalisation sur mesure

Support mixte table/mur pour tablettes

Ref.

650014

Support de table flexible pour tablettes

Ref.

650016

Colonne au sol pour tablettes ou écrans tactiles

• VESA 50 et 75

• Colonne à poser

5 KG

• Caches plastiques pour passage de câble

Ref.

Couleur

650015

Colonne sol

Blanc

650025

Colonne sol

Noir

Option

Ref.

650027

Platine VESA 100

Support pour vidéoprojecteur

GARANTIE 10 ANS

SUPPORT PLAFOND UNIVERSEL

• Adapté à la plupart des vidéoprojecteurs se montant en position inversée

Ref.

002427

silver

• Possibilité d’aligner l’axe image sur l’axe de fixation

Ref.

002428

noir

• Platine de fixation plafond avec réglage indépendant sur les

3 axes

15 KG

Ref.

002429

blanc

• Visserie et entretoises de fixation du vidéo projecteur fournies

-25° / + 25°

-25°

360°

+25°

400

SUPPORT PLAFOND UNIVERSEL AVEC RALLONGES EMBOÎTABLES

• Permet de disposer en un seul produit d’une fixation polyvalente pouvant être fixée

directement au plafond ou en faux plafond

• Adapté à la plupart des vidéoprojecteurs se montant en position inversée

15 KG

• Possibilité d’aligner l’axe image sur l’axe de fixation

• Platine de fixation VP avec réglage indépendant sur les 3 axes

• Possibilité de recoupe par l’utilisateur pour des hauteurs inférieures

• Bridage de la hauteur par visserie autoforeuse assurant réglage précis et parfaite tenue

• Visserie et entretoises de fixation du vidéo projecteur fournies

-25° / + 25°

139

100

360°

-25°

+25°

400 max

Ref.

Couleur

002447

Réglage de 7 cm à 90 cm sans passage de câbles

silver

002448

Réglage de 7 cm à 90 cm sans passage de câbles

noir

002450

Réglage de 7 cm à 90 cm sans passage de câbles

blanc

717254

Réglage de 7 cm à 150 cm sans passage de câbles

silver

717255

Réglage de 7 cm à 150 cm sans passage de câbles

noir

717256

Réglage de 7 cm à 150 cm sans passage de câbles

blanc

Support pour vidéoprojecteur

GARANTIE 10 ANS

SUPPORT PLAFOND UNIVERSEL AVEC RALLONGES EMBOÎTABLES ET PASSAGE DE CÂBLES

• Permet de disposer en un seul produit d’une fixation polyvalente pouvant être fixée

directement au plafond ou en faux plafond

• Adapté à la plupart des vidéoprojecteurs se montant en position inversée

15 KG

• Possibilité d’aligner l’axe image sur l’axe de fixation

• Platine de fixation plafond avec réglages indépendant sur les 3 axes

• Possibilité de recoupe par l’utilisateur pour des hauteurs inférieures

360°

• Bridage de la hauteur par visserie autoforeuse assurant réglage précis et parfaite

tenue

• Permet le passage des câbles avec connectique moulée (type VGA)

Ref.

Couleur

717257

Réglage de 7 cm à 90 cm avec passage de câbles

silver

717258

Réglage de 7 cm à 90 cm avec passage de câbles

noir

717259

Réglage de 7 cm à 90 cm avec passage de câbles

blanc

717260

Réglage de 7 cm à 150 cm avec passage de câbles

silver

717261

Réglage de 7 cm à 150 cm avec passage de câbles

noir

717262

Réglage de 7 cm à 150 cm avec passage de câbles

blanc

400 max

SUPPORT PONT LUMIÈRE

• Support pour pont lumière avec rallonges emboîtables et passage de câbles

• Permet de disposer en un seul produit d’une fixation polyvalente se fixant sur un pont lumière

• Adapté à la plupart des vidéoprojecteurs se montant en position inversée

• Possibilité d’aligner l’axe image sur l’axe de fixation

• Platine de fixation VP avec réglages indépendant sur les 3 axes

• Possibilité de recoupe par l’utilisateur pour des hauteurs inférieures

• Bridage de la hauteur par visserie autoforeuse assurant réglage précis et parfaite tenue

• Permet le passage des câbles avec connectique moulée (type VGA)

• Nous préciser le diamètre du pont lumière à la commande

Ref.

Couleur

15 KG

717270

Réglage de 7 cm à 90 cm avec passage de câbles

silver

717271

Réglage de 7 cm à 90 cm avec passage de câbles

noir

718272

Réglage de 7 cm à 90 cm avec passage de câbles

blanc

360°

718270

Réglage de 7 cm à 150 cm avec passage de câbles

silver

718271

Réglage de 7 cm à 150 cm avec passage de câbles

noir

718273

Réglage de 7 cm à 150 cm avec passage de câbles

blanc

Support pour vidéoprojecteur

GARANTIE 10 ANS

SUPPORT VP HEAVY

Ref.

• Support plafond pour vidéoprojecteur très grande taille

• Platine réalisée sur mesure en fonction du VP

717298

Réglage de 7 cm à 90 cm avec passage de câbles

• Passage de câbles dans la potence

717299

Réglage de 7 à 150 cm avec passage de câbles

• Couleur silver

50 KG

360°

-25° / + 25°

-25°

+25°

SUPPORT PLAFOND AVEC PLATINE ANTIVOL

• Support vidéoprojecteur alliant facilité d’utilisation et

Ref.

Dimensions de la platine

sécurisation

717284

Réglage de 7 cm à 90 cm

Taille S : 277 x 357 mm

• Platine universelle pour fixer le vidéoprojecteur (3 tailles

717280

Réglage de 7 cm à 90 cm

Taille M : 387 x 407 mm

disponibles)

• Système antivol par bouchon Secuvis et outil spécifique

717286

Réglage de 7 cm à 90 cm

Taille XL : 436 x 607 mm

• Canne antivol avec cadenas

717285

Réglage de 7 cm à 150 cm

Taille S : 277 x 357 mm

• Passage de câbles dans la potence

717281

Réglage de 7 cm à 150 cm

Taille M : 387 x 407 mm

• Couleur silver

717287

Réglage de 7 cm à 150 cm

Taille XL : 436 x 607 mm

• Les 6 produits ci-contre sont disponibles en blanc sous

les Ref. 716284 - 716280 -716286 - 716285 - 716281 -

716287

antivol

360°

20 KG

360°

-25°

-25° / + 25°

+25°

Les cotes figurant sur les schémas sont celles

de la platine antivol TAILLE S

Support antivol

GARANTIE 10 ANS

CAISSON DE PROTECTION “FUSION”

• Caisson en acier permettant de protéger le vidéoprojecteur du vol et du vandalisme

• Dimensions intérieures disponibles (VP + connectique)

antivol

• Caisson métallique antivol et anti vandalisme

• Fixation du Vidéoprojecteur sur platine universelle

• 3 tailles disponibles

• Possibilité d’ajouter le caisson sur une platine antivol existante

20 KG

• Couleur silver

• Les 6 produits ci-contre sont disponibles en blanc

sous les Ref. 716292 - 716293 716294 - 716295 - 716296 - 716297

360°

Ref.

Dimensions du caisson

717292

Réglage de 7 cm à 90 cm

Taille S : 445 x 250 x 145 mm

717293

Réglage de 7 cm à 90 cm

Taille M : 495 x 360 x 145 mm

717294

Réglage de 7 cm à 90 cm

Taille XL : 650 x 390 x 245 mm

+ / - 20°

717295

Réglage de 7 cm à 150 cm

Taille S : 445 x 250 x 145 mm

717296

Réglage de 7 cm à 150 cm

Taille M : 495 x 360 x 145 mm

717297

Réglage de 7 cm à 150 cm

Taille XL : 650 x 390 x 245 mm

360°

-20°

+20°

Support mural pour projecteur à courte focale

GARANTIE 10 ANS

• La gamme ERARD PRO est adaptée à pratiquement tous les projecteurs existants

• Platine de fixation avec réglages indépendants en inclinaison et horizontalité

• Visserie et entretoise de fixation du VP fournies

SUPPORT VP FOCALE COURTE

Ref.

717288

125,75

10 KG

100

+25°

-25°

400 max

SUPPORT VP FOCALE COURTE

Ref.

717283

15 KG

400 max

SUPPORT DE FOCALE COURTE À BRAS PIVOTANT

Ref.

717291

• Se replie uniquement à droite

15 KG

+90°

+25°

-25°

400 max

Ref.

717263

silver

Ref.

717264

noir

• Possibilité de passage des câbles et connecteurs à l’intérieur des tubes

Ref.

717265

blanc

• Visserie et entretoises de fixation du vidéo-projecteur fournies

0 400 max

Support VP motorisé

GARANTIE 2 ANS

SUPPORT MOTORISÉ AVEC PANTOGRAPHE

• Support plafond pour vidéoprojecteur maxi 10 kg - 2 fins de course

• Système élévateur à câble et pantographe

• Sécurité anti-chute

• Livré avec pattes de fixation pour dalle faux plafond

OPTIONS :

• Télécommande radio (Ref. 737702)

Ref.

Poids Max (kg)

Longueur (cm)

737701

SUPPORT MOTORISÉ AVEC PANTOGRAPHE

• Support plafond pour vidéoprojecteur maxi 20 kg - 2 fins de course

• Système élévateur à câble et pantographe

• Sécurité anti-chute

• Livré avec télécommande radio

OPTIONS :

• Cadre d’encastrement faux plafond plafond ref. 737508

Ref.

Poids Max (kg)

Longueur (cm)

737506

100

737507

200

SUPPORT MOTORISÉ AVEC PANTOGRAPHE

• Support plafond pour vidéoprojecteur maxi 30 kg - 3 fins de course

• Système élévateur à câble et pantographe

• Sécurité anti-chute

• Livré avec platine universelle pour vidéoprojecteur

OPTIONS :

• Support dalle faux plafond (Ref. 738500)

• Télécommande IR 3 positions (Ref. 100329)

• Télécommande radio 3 positions (Ref. 100330)

Ref.

Poids Max (kg)

Longueur (cm)

737610

100

737620

200

737625

300

737635

400

Woody

GARANTIE 2 ANS

BAIE 19” EN BOIS : WOODY 19

• Idéal pour l’intégration d’équipement audiovisuel en salle

• Façade arrière amovible pour câblage rapide

• Livré avec 1 cornière de rackage 19” et 1 plateau coulissant

• Disponible en 12U et 20U

• 4 roulettes Ø 50

• Porte à serrure à l’avant et trappe d’accès sécurisée à l’arrière

• Charnière 270°

• Passage de câbles haut et bas

• Socle ouvert pour une meilleure ventilation naturelle

• Fourniture d’un kit visserie standard

OPTIONS :

• Roulettes grande mobilité (Ø 100) Ref 777004

• Livré monté

Ref.

Options

777000

Woody 12U

Erable

777001

Woody 20U

777008

Woody 12U

Noir

777005

Woody Etagère rackable

STORMER

GARANTIE 1 AN SUR LES COMPOSANTS ÉLECTRIQUES

5 ANS SUR LES COMPOSANTS MÉCANIQUES

CAISSON DE PROTECTION OUTDOOR POUR VIDÉOPROJECTEUR

Ref. 673000

Stormer L

Ref. 674000

Stormer XL

Climat

Vandalisme

Poussières

Option anti-bruit

pour une utilisation

indoor

• Caisson acier noir finition peinture époxy anticorrosion (autres couleurs en option)

• Vitre en verre optique trempé

• Etanchéité testée IP 56

• Presse étoupe garantissant l’étanchéité du caisson après câblage

• Thermostaté, chauffé et ventilé

• Extraction d’air par turbine avec débit d’air de 1300 m3/h pour le modèle L

et jusqu’à 2200 m3/h pour le modèle XL

• Air filtré pour une utilisation dans tous les environnements

• Porte d’accès par l’avant du caisson

• Accessibilité optimum par système à glissières manuel. Extraction du VP sur toute sa longueur

(course de 100 cm pour le modèle L et 120 cm pour le modèle XL)

• Accès aisé aux filtres

• Verrouillage par 2 serrures étanches IP 65

• Platine technique coulissante en partie supérieure du caisson

• Intégration possible d’un player assurant la diffusion du contenu

• Glissière motorisée en option

CAISSON

Stormer L

Stormer XL

L (mm)

1015

Dimensions hors tout

H (mm)

816

1071

P (mm)

1725

2000

Poids (kg)

290

390

Débit ventilateur max (m³/h)

1300

2200

Course plateau VP (mm)

1000

1200

VIDÉOPROJECTEUR

L (mm)

758

Dimensions hors tout

H (mm)

380

634

P (mm)

1076

1350

Poids admissible (kg)

100

150

Puissance admissible (W)

2850

5400

Stormer

Turbine pour un débit

Platine technique

Filtres interchangeables

Anneaux de levage

optimum

extractible

pour une maintenance aisée

amovibles pour une

installation aisée

100

Antivol

GARANTIE 10 ANS

• Système antivol pour supports écrans plats et vidéo projecteurs

• Système antivol à douille pour vis de M4 à M8

SYSTÈME ANTIVOL

antivol

Ref.

Composition

012392

1 douille

012393

1 douille + cadenas à clé

012394

1 douille + câble aviation longueur 600 mm + cadenas + embout

012395

2 douilles + câble aviation longueur 600 mm + cadenas + embout

012396

1 douille + câble aviation longueur 1700 mm + cadenas + embout

012397

2 douilles + câble aviation longueur 1700 mm + cadenas + embout

012398

1 douille + câble aviation longueur 2300 mm + cadenas + embout

012399

2 douilles + câble aviation longueur 2300 mm + cadenas + embout

002394

Canne antivol + cadenas pour support jusqu’à 69 cm d’entraxe

002393

Canne antivol + cadenas pour support jusqu’à 80 cm d’entraxe

Emballage

101

Erard Pro apporte une attention particulière à l’emballage de ses produits.

Livrés montés ou semi-montés, les colonnes et supports nécessitent d’être protégés en adéquation avec le moyen de

transport, les quantités expédiées, le besoin du client…

XPO livrées démontées dans caisse fret maritime et aérien double entrée

catégorie SEILA 4C. Caisse à paroi en contreplaqué avec housse étanche

et sachet déshydratant. Traitement bois selon norme NIMP 15. Marquage

des symboles de manutention internationaux

XPO livrée montée avec accessoires

Doohbox

Woody

102

Connectique

CORDONS VGA PRO

CORDONS VGA (HD 15) + JACK 3.5 mm (AUDIO STÉRÉO)

CORDONS VGA (HD 15) MÂLE / MÂLE

15 PIN

CONNECTIONS

VGA Mâle + Jack 3,5mm Mâle /

VGA Mâle / VGA Mâle

VGA Mâle + Jack 3,5mm Mâle

Connecteurs plaqués Or - Blindage renforcé

Cordon filtré

2,00 m

Réf. 7502

VGA 15 pin connectées :

3 coax cuivre

3,00 m

Réf. 7504

Double blindage cuivre + feuille d’aluminium

9 fils cuivre diam. 0,12 x 7

5,00 m

Réf. 7505

Blindage aluminium

10,00 m

Réf. 7506

Reprise audio d’une longueur de 50 cm

2 fils cuivre diam. 0,12 x 7

15,00 m

Réf. 7508

Blindage aluminium

50 cm

20,00 m

Réf. 7509

15 PIN

0,80 m

Réf. 7530

CONNECTIONS

30,00 m

Réf. 7510

2,00 m

Réf. 7531

3,00 m

Réf. 7532

5,00 m

Réf. 7533

10,00 m

Réf. 7534

CORDON VGA (HD15) MÂLE / FEMELLE

15,00 m

Réf. 7535

20,00 m

Réf. 7536

VGA Mâle / VGA Femelle

Connecteurs plaqués Or - Blindage renforcé

30,00 m

Réf. 7537

Cordon filtré

50,00 m

Réf. 7538

2,00 m

Réf. 7515

5,00 m

Réf. 7517

ADAPTATEUR VGA

10,00 m

Réf. 7518

15,00 m

Réf. 7519

Raccord VGA Femelle / Femelle

Connecteurs nickel

20,00 m

Réf. 7520

Réf. 2643

15 PIN

30,00 m

Réf. 7521

CONNECTIONS

HDMI

Connectique

103

CORDONS HDMI 1.4

Full HD 1080p

CORDONS HDMI 1.4

4K at 30ips

Type A Mâle / Type A Mâle

Connecteurs plaqués Or - Blindage renforcé

HDMI HIGH SPEED WITH ETHERNET

0,80 m

Réf. 7878

1,20 m

Réf. 7849

1,20 m

Réf. 7879

2,00 m

Réf. 7825

2,00 m

Réf. 7880

3,00 m

Réf. 7851

3,00 m

Réf. 7881

5,00 m

Réf. 7852

5,00 m

Réf. 7882

10,00 m

Réf. 7853

10,00 m

Réf. 7883

15,00 m

Réf. 7864

15,00 m

Réf. 7854

20,00 m

Réf. 7865

20,00 m

Réf. 7855

CORDONS HDMI AMPLIFIÉS

Full HD 1080p

ADAPTATEUR HDMI

Type A Mâle / Type A Mâle

Adaptateur flexible

Connecteurs plaqués Or - Blindage renforcé

HDMI Mâle / HDMI Femelle

HDMI HIGH SPEED

Connecteurs plaqués Or - 5 cm

Amplificateur intégré réglable

Réf. 7910

Idéal pour une connexion point

à point de grande longueur

25,00 m

Réf. 7868

30,00 m

Réf. 7869

AMPLIFICATEUR HDMI RÉGLABLE

35,00 m

Réf. 7843

Entrée : 1 HDMI

Sortie : 1 HDMI

Connectique Or

Format : 40 x 28 x 18 mm

Réf. 7962

104

Passage de câbles

Fixe

Pour que l’esthétique de l’écran ne soit pas

dégradée par un écheveau de câbles, ils

sont regroupés et dissimulés à l’intérieur

et/ou à l’arrière du meuble.

Rotative

Poids maximum de l'écran

Rotation manuelle droite / gauche

de l’écran pour les supports

et les meubles.

VESA

Pour regarder l’écran quel que soit votre

Norme caractérisant le positionnement des

emplacement dans la pièce.

trous de fixation à l'arrière de l’écran.

Vérifier la compatibilité de votre solution.

Tilt

Inclinaison manuelle de l’écran.

Pour ajuster votre écran et pour une

Taille de l'écran

meilleure visibilité.

Por

trait / paysage

Support extra plat

Adapté aux personnes

à mobilité réduite

Installation facile

easy

Peignable

Les photos et schémas présents dans ce catalogue sont non-contractuels

Index des références

105

REF. + PAGE

2393

100

8503

43210

100499

202224

402224

622003

717293

2394

100

12392

100

43220

100500

202225

402225

622004

717294

2407

12393

100

43240

100600

202231

402231

623000

717295

2423

12394

100

43260

100740

202232

402232

624000

717296

2427

12395

100

43310

100742

202233

402233

624001

717297

2428

12396

100

43320

100757

211522

411522

640000

717298

2429

12397

100

43340

100800

211532

411532

640001

717299

2430

12398

100

43410

100802

211542

411542

650001

717410

2446

12399

100

43420

100820

270009

600000

650002

717411

2447

12411

43440

100822

270027

600001

650010

717412

2448

12414

44020

100830

270028

600002

650011

717413

2450

12416

44040

100832

270052

600003

650012

717414

2453

12417

44042

100900

270052

600004

650013

717417

2530

12418

44060

100902

270054

600007

650014

717418

2531

12421

44062

100957

270056

600008

650015

717419

2532

12422

44240

101459

270058

600015

650016

717422

2643

102

12423

44440

101460

270070

600016

650025

717634

7502

102

12424

44640

101490

300108

600017

650027

717729

7504

102

12425

44660

101491

300113

600019

660000

717734

7505

102

12426

44661

111459

300115

600027

662000

717800

7506

102

12427

44700

111460

300119

600028

665000

717900

7508

102

12428

44760

111463

300201

600050

673000

717901

7509

102

12429

45007

112440

300209

600051

674000

717902

7510

102

12430

45008

112450

300214

600070

715302

717904

7515

102

12431

45201

150001

300250

600100

715303

717908

7517

102

12432

45202

150010

300408

600110

715304

717910

7518

102

12433

46320

150040

300413

600111

715306

718201

7519

102

12453

46420

150050

301300

600112

716280

718202

7520

102

12491

46421

150080

301400

600113

716281

718270

7521

102

12496

47401

160001

302000

600120

716284

718271

7530

102

12531

47402

170010

302001

600130

716285

718272

7531

102

12532

47440

170020

344040

600151

716286

718273

7532

102

22446

47441

200931

400931

600152

716287

728201

7533

102

35490

48130

200932

400932

600181

716292

728202

7534

102

38042

48140

200941

400941

600182

716293

737506

7535

102

38043

48240

200942

400942

601000

716294

737507

7536

102

38142

48260

201511

401511

620000

716295

737508

7537

102

38143

48340

201512

401512

620001

716296

737610

7538

102

38242

48360

201521

401521

620002

716297

737620

7825

103

38243

100088

201522

401522

620003

717254

737625

7843

103

38342

100091

201523

401523

620004

717255

737635

7849

38343

100276

201524

401524

620005

717256

737701

7849

103

38400

100279

201525

401525

620010

717257

737702

7851

103

38401

100288

201533

401533

620020

717258

738500

7852

103

38441

100291

201541

401541

620030

717259

777000

7853

103

39020

100329

201542

401542

620100

717260

777001

7854

103

39021

100330

201811

401811

620101

717261

777004

7855

103

39030

100459

201812

401812

620102

717262

777005

7864

103

39031

100477

201821

401821

620120

717263

777008

7865

103

39040

100480

201822

401822

620200

717264

DOOHBOX LH... 77

7868

103

39041

100485

201823

401823

620201

717265

DOOHBOX LV

7869

103

39050

100486

201824

401824

620300

717270

DOOHBOX MH.. 77

7878

103

39051

100487

201825

401825

621000

717271

DOOHBOX MV... 77

7879

103

39060

100489

201831

401831

621001

717280

DOOHBOX SH... 77

7880

103

39070

100490

201832

401832

621002

717281

DOOHBOX SV... 77

7881

103

39080

100491

201833

401833

621003

717283

DOOHBOX XLH.. 77

7882

103

39090

100492

201841

401841

621004

717284

DOOHBOX XLV.. 77

7883

103

39100

100493

201842

401842

621005

717285

7910

103

39101

100494

202211

402211

621006

717286

7962

103

43010

100495

202212

402212

621009

717287

7978

43020

100496

202221

402221

621011

717288

8501

43040

100497

202222

402222

622000

717291

8502

43060

100498

202223

402223

622002

717292

106

Notes

SERVICE APRÈS VENTE ET INFORMATION PRODUIT

Nous traitons vos demandes de SAV ou toute question technique, par téléphone,

du lundi au vendredi de 9h à 17h

• Par téléphone 04 72 46 91 06

• Par télécopie 04 72 46 91 01

• Par e-mail : info@erardpro.fr

Tous les produits que nous sommes capables de créer pour vous ne peuvent figurer dans

un seul catalogue, aussi notre équipe commerciale est à votre disposition pour étudier

les solutions à toutes vos demandes en matière d’intégration audiovisuelle.

2016-2017

Systèmes de fixation

pour antennes et paraboles

ACCESSOIRES ESSENTIELS

POUR MATÉRIELS AUDIO VIDÉO

ERARD, fabricant historique d’accessoires d’antennes depuis 1961

marque le marché des meubles et supports pour télévisions avec

la première table pour téléviseurs cathodiques en 1974.

Depuis, l’entreprise a poursuivi sa croissance en développant

son offre autour des solutions d’intégration des

équipements audiovisuels pour les marchés professionnels

et particuliers avec trois marques en propre :

ERARD - supports et tables pour téléviseurs ; accessoires d’antennes

ERARD Connect - systèmes de connexion

ERARD Pro - équipements audiovisuels professionnels

Aujourd’hui, l’entreprise se distingue par la qualité et la fiabilité

de ses produits, fer de lance de l’ensemble de ses collections.

50 ANS D’EXISTENCE EN 2011

2 USINES : 16000 M² À CHAVANOZ (F-38)

2000 M² À FONTENAY LE COMTE (F-85)

R&D ET DESIGN INTÉGRÉS

Systèmes de fixation pour antennes et paraboles

SOMMAIRE

ERARD, UNE EXPERTISE INDUSTRIELLE DEPUIS 1961

LE MEILLEUR DU TRAITEMENT DE SURFACE

MÂTS ET FIXATIONS DE MÂTS

8 / 9

MÂTS

10 / 11

BRAS DE DÉPORT

12 / 13

FIXATIONS CHEMINÉES

14 / 15

FIXATIONS MURALES

16 / 17

FIXATIONS SOUS-PENTE

18 / 19

HAUBANAGE

20 / 21

FIXATIONS POLYVALENTES, BALCONS ET TERRASSES

22 / 23

BRAS DE DÉPORT MURAUX POUR PARABOLES

24 / 25

BRAS DE DÉPORT MURAUX

26 / 27

ACCESSOIRES

OUTILS D’INSTALLATION

SERVICES

30 / 31

Systèmes de fixation

pour antennes et paraboles

LES PROCÉDÉS DE FABRICATION ERARD : LE MEILLEUR

DU TRAITEMENT DE SURFACE CONTRE LA CORROSION

Le traitement de surface des systèmes de fixation pour antennes et paraboles ERARD assure

la longévité et la sécurité de vos installations.

Grâce au tout nouveau procédé de passivation trivalente renforcée Zinc Bleu Clear Protect^®, la

résistance aux chocs thermiques et aux rayures est améliorée. Immédiatement repérable, il

confère au traitement une couleur légèrement irisée, garantie d’un produit plus joli et plus sûr.

Systèmes de fixation

pour antennes et paraboles

ZINC BLEU CLEAR PROTECT^®

ZINC BLEU CLEAR PROTECT® COMPORTE TROIS ÉTAPES PRINCIPALES :

- Etape n°1 : LE ZINGAGE

- Etape n°2 : LA PASSIVATION TRIVALENTE

- Etape n°3 : LE DEPOT DE FILMOGENE CORROSIL 501

Le procédé de passivation trivalente renforce les caractéristiques de protection et offre :

- Une meilleure résistance aux chocs thermiques

- Une meilleure résistance aux rayures

- Une finition bleutée irisée plus esthétique

GARANTIE

7 ANS

DÉSORMAIS LA GARANTIE EST DE 7 ANS.

Enfin, l’ensemble de la gamme est conforme aux normes environnementales RoHS 002/95/EC

LA GALVANISATION À CHAUD

ERARD vous propose également une gamme de produits galvanisés à chaud.

TEST AU BROUILLARD SALIN

Tous nos produits subissent des tests d’endurance au brouillard salin afin de déterminer leur résistance à la

corrosion : d’abord dans notre usine puis certification en laboratoires indépendants.

Mâts et fixations de Mâts

MÉTHODE DE SÉLECTION D’UN MÂT ERARD

ERARD vous propose une méthode de sélection d’un mât en fonction de la configuration de

l’installation et de la vitesse du vent dans la zone d’installation. Cette méthode vous permet

de choisir le matériel adapté et de proposer une installation parfaitement sécurisée.

(Les références de mâts ERARD vous sont présentées en pages 10 et 11).

LES 4 ÉTAPES DE SÉLECTION D’UN MÂT ERARD

Calculer la variable d’effort « V »

S₃

« V » dépend du nombre, de la hauteur et de la surface des antennes.

H : hauteur de l’annexe par rapport à la fixation en mètre

S₂

S : surface de l’antenne en mètre carré (voir la documentation du constructeur)

H₃

Calculer la variable de l’effort «V» suivant le nombre,

H₂

la hauteur et la surface des antennes :

H₁

V = (H1xS1) + (H2xS2) + (H3xS3)

Les calculs sont valables pour des installations sans haubanage et composées

de 3 mâts emboités maximum.

Relever la vitesse de vent

de la région d’installation

La norme Vent NV65 définit 4 zones pour

la France métropolitaine depuis avril 2000.

Vitesse extrême sur site normal

Max. 136,1 Km/h

Vitesse extrême sur site normal

Max. 149,1 Km/h

Vitesse extrême sur site normal

Max. 166,6 Km/h

Vitesse extrême sur site normal

Max. 182,6 Km/h

Note : Les vitesses extrêmes

de vent par région ne tiennent

pas compte des événements

climatiques exceptionnels, ni des

configurations spécifiques des sites

exposés (vallée étroite, montagne

isolée, littoral...).

Mâts et fixations de Mâts

Déterminer la catégorie des mâts ERARD

grâce à l’abaque de calcul

Relevez la vitesse extrême de vent de la région d’installation. Pour déterminer la catégorie de mâts,reportez dans

l’abaque ci-dessous la variable de l’effort et la vitesse extrême de vent déterminées dans les étapes précédentes.

Variable

de l'effort

0,8

0,7

0,6

0,5

0,4

0,3

Vitesse

du vent

km/h

135

140

145

150

155

160

165

170

175

180

185

190

195

200

205

210

215

220

225

230

Sélectionner un mât ERARD

Diamètre

Longueur

Diamètre

Longueur

Réf. de mât

du mât

Réf. de mât

du mât

(mm)

(m)

(mm)

(m)

850035

0,5

000135

803135

000535

1,5

801535

1,5

000540

1,5

802035

000240

850040

0,5

009340

803140

009440

801540

1,5

000150

802040

000550

1,5

850050

0,5

000250

803150

801550

1,5

FINITION GALVANISÉE

802050

FINITION ZINGUÉE BLEU

Exemple : Hauteur de l’antenne parabolique : H1 = 1 m / Surface de l’antenne parabolique : S1 = 0,28 m2

Hauteur de l’antenne hertzienne : H2 = 2 m / Surface de l’antenne hertzienne : S2 = 0,125 m2

1 - Calcul de la variable de l’effort : V = (1x0,28) + (2x0,125) = 0,53.

2 - Installation située à Limoges, zone II, vitesse extrême des vents sur site normal : 149,1 Km/h

4 - Dans l’abaque de calcul, reporter le résultat de la variable d’effort et la vitesse extrême des vents retenue. La catégorie ainsi

déterminée est la catégorie D.

5 - Sélection des mâts ERARD : 850050, 803150, 801550 et 802050 en finition zinguée bleu - 009340, 009440, 000150, 000550 et 000250

en galvanisation.

Les Mâts

LES MÂTS

Adaptables à toutes les fixations, disponibles en plusieurs diamètres et en plusieurs

longueurs, les mâts ERARD répondent en toute sécurité aux différentes contraintes

d’installation.

MÂT SUR FIXATION CHEMINÉE

IMPORTANT

Les mâts peuvent être utilisés indifféremment avec

Pour sélectionner le mât adéquat reportez-vous

toutes les fixations ERARD présentées pages 14 - 23.

à la méthode de sélection pages 8 - 9.

Les Mâts

Ø 35

Ø 40

Ø 50

EMBOITABLE

L 0,5 m - Ø 40

L 0,5 m - Ø 50

L 1 m - Ø 35

L 1 m - Ø 40

L 1 m - Ø 50

L 1.5 m - Ø 35

L 1,5 m - Ø 40

L 1,5 m - Ø 50

L 2 m - Ø 35

Conditionnement des tronçons

L 2 m - Ø 40

L 2 m - Ø 50

- Emboitement anti rotation conique auto bloquant.

- Pour les pièces en zinc bleu, protection renforcée

contre la corrosion et la rayure.

grâce au filmogène CORROSIL 501.

- Livré avec bouchons (en finition zinc bleu).

POUR MÂTS EMBOÎTABLES

Ø 35

Ø 40

Ø 50

Zinc Bleu

Galvanisé

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Tronçon acier emboîtable 0,50 m - Ø 40 x 1,2. Livré avec bouchon

850040

0,54

2,16

Tronçon acier emboîtable 0,50 m - Ø 50 x 1,5. Livré avec bouchon

850050

0,90

3,60

Tronçon acier emboîtable 1 m - Ø 35 x 1,2. Un tronçon sur deux est livré avec bouchon (en finition zinc bleu)

803135

000135

1,07

6,42

Tronçon acier emboîtable 1 m - Ø 40 x 1,2. Un tronçon sur deux est livré avec bouchon (en finition zinc bleu)

803140

000140

1,20

7,20

Tronçon acier emboîtable 1 m - Ø 50 x 1,5. Livré avec bouchon (en finition zinc bleu)

803150

000150

1,70

5,10

Tronçon acier emboîtable 1,50 m - Ø 35 x 1,2. Un tronçon sur deux est livré avec bouchon (en finition zinc bleu)

801535

000535

1,40

8,40

Tronçon acier emboîtable 1,50 m - Ø 40 x 1,2. Un tronçon sur deux est livré avec bouchon (en finition zinc bleu)

801540

000540

1,67

10,02

Tronçon acier emboîtable 1,50 m - Ø 50 x 1,5. Livré avec bouchon (en finition zinc bleu)

801550

000550

2,70

8,10

Tronçon acier emboîtable 2 m - Ø 35 x 1,2. Un tronçon sur deux est livré avec bouchon (en finition zinc bleu)

802035

000235

2,04

12,24

Tronçon acier emboîtable 2 m - Ø 40 x 1,2. Un tronçon sur deux est livré avec bouchon (en finition zinc bleu)

802040

000240

2,40

14,40

Tronçon acier emboîtable 2 m - Ø 50 x 1,5. Livré avec bouchon (en finition zinc bleu)

802050

000250

3,40

10,20

Mât droit acier 3 m - Ø 40 x 1,5

009340

4,26

Mât droit acier 4 m - Ø 40 x 1,5

009440

5,68

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Bouchon plastique pour tronçon emboîtable ERARD Ø 35

001035

0,01

0,30

Bouchon plastique pour tronçon emboîtable ERARD Ø 40

001040

0,01

0,30

Bouchon plastique pour tronçon emboîtable ERARD Ø 50

001050

0,02

0,60

Mâts - bras de déport

La gamme ERARD de bras de déport permet de fixer antennes et paraboles en s’adaptant

aux contraintes du lieu d’installation.

BRAS DE DÉPORT

SUR FIXATION MURALE POLYVALENTE

IMPORTANT

Possibilité d’associer les bras de déport

Réf. 807540 / 807640 avec la fixation polyvalente

800880 pour obtenir une fixation murale avec déport.

IMPORTANT

Les bras de déport peuvent-être utilisés

La gamme de bras de déport ERARD répond à

indifféremment avec toutes les fixations ERARD.

toutes les configurations d’installation.

Mâts - bras de déport

30 cm

25 cm

Ø 50

70 cm

115 cm

42 cm

Ø 40

38 cm

60 cm

Ø 40

94 cm

48,5 cm

- Peuvent se combiner avec la fixation Réf 800880 page 23 pour constituer une fixation murale avec déport.

- Peuvent se combiner avec les cerclages et les fixations murales.

30 cm

Ø 30

50 cm

Ø 30

27 cm

Ø 40

30 cm

50 cm

80 cm

Zinc Bleu

Galvanisé

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Bras de déport Ø 40, long. 48,5 cm - 1 coude long. 38 cm - 1 coude long. 42 cm

807540

1,25

3,75

Bras de déport Ø 40 en S, long. hors tout 115 cm, déport 30 cm, emboîtable

807640

1,30

3,90

Bras de déport coudé Ø 50, longueur hors tout 94 cm - coude 70 cm

807550

2,70

8,10

Possibilité d’emboiter sur ce bras nos tronçons Ø 50

Bras de déport droit Ø 30, long. 60 cm

807530

0,80

4,80

Bras de déport coudé Ø 30, long. 50 cm - coude 30 cm

807580

1,00

6,00

Bras de déport Ø 40, long. 50 cm - coude 30 cm - Avec 2 bouchons

807590

1,00

6,00

Bras de déport coudé Ø 30, long. 80 cm - coude 27 cm

807630

1,20

7,30

Les fixations cheminées

Simples ou doubles, les fixations de cheminées ERARD facilitent l’installation

et garantissent sa longévité.

MÂT SUR FIXATION

DOUBLE DE CHEMINÉE

MÂT SUR FIXATION

SIMPLE DE CHEMINÉE

IMPORTANT

ERARD propose une gamme d’outils et

ERARD propose des protections d’angle de

d’accessoires pour faciliter l’installation pages

cheminée Réf 007811 page 15.

28-29.

Les fixations cheminées

FIXATION SIMPLE

FIXATION DOUBLE

FIXATION MÂT SOUDÉ

12,5 cm

17,5 cm

12,5 cm

Outil de serrage

inclu

30 to 50

24 cm

15,5 cm

30 to 50

Ø 40

- Cliquets sur deux faces pour une meilleure efficacité du serrage grâce au système breveté par ERARD.

- Marquage du métal pour une meilleure rigidité.

- Pour les pièces en zinc bleu, protection renforcée contre la corrosion et la rayure grâce au filmogène CORROSIL 501.

- Pièces traitées dans leur ensemble après assemblage.

5 m

25 m

Zinc Bleu

Galvanisé

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Fixation simple, à étrier, pour mâts de Ø 30 à 50

801303

002303

2,05

12,30

Fixation double, extra-forte, pour mâts de Ø 30 à 50, les 2 éléments

802604

003604

2,02

12,12

Fixation simple à mât soudé Ø 40 , outil de serrage inclus

801304

2,40

9,60

Feuillard acier galvanisé, larg. 40 mm, 6/10e, long. 5 m environ

004100

0,90

10,80

Feuillard acier galvanisé, larg. 40 mm, 6/10e, long. 25 m environ

004200

4,30

12,90

Mâts - fixations murales

Les fixations murales ERARD proposent une alternative fiable aux

installations sur toit.

MÂT SUR FIXATION MURALE

+ BRAS DE RENFORT

IMPORTANT

Penser à associer des bras de renfort en cas de

forte sollicitation.

Mâts - fixations murales

Fixation renforcée

du mât par machoires

et étriers crantés.

1 paire

+ 2 contreplaques

+ 4 tiges filetées

Ø 25 à 50

1 paire

Ø 25 à 50

+ 2 contreplaques

34 cm

45 cm

Ø 30 à 50

+ 4 tiges filetées

30 cm

3 cm

9 cm

35 cm

46 cm

17 cm

22 cm

1 paire

sans contreplaque

sans tige filetée

1 paire

sans contreplaque

sans tige filetée

Bras de force

Ø 25 à 50

9 Bras de force

- Fer plat de forte épaisseur

- Fixation renforcée du mât par mâchoires et étriers crantés.

27 cm

- Oblongs pour faciliter la fixation murale.

Ø 25 à 50

46 cm

2 éléments

1 paire

+ 2 contreplaques

48 cm

40 cm

+ 4 tiges filetées

Ø 40

26 cm

55 cm

52 cm

Ø 30 à 50

Ø 40

36 cm

1 paire

40 cm

sans contreplaque

sans tige filetée

26 cm

Bras de force

Zinc Bleu

Galvanisé

Poids

Poids d’un

Description

Réf.

Colisage

unitaire

colis en

en kg

1 Paire de fixations murales, larg. 30 x 2,5 mm pour mâts Ø 30 à 50, entraxe 2 perçages 17 cm,

800852

1 paire

0,56

(sous sachet plastique par paire)

1 Paire de fixations murales déport 22 cm, acier 45 x 5 mm, entraxe 2 perçages 30 cm + 2 contreplaques

800860

3 paires

4,80

14,40

+ 4 tiges filetées Ø 10, long. 35 cm, pour mâts Ø 25 à 50 (la paire)

1 Paire de fixations murales, modèle identique à Réf. 800860 sans contreplaque, sans tige filetée (la paire)

800862

001862

3 paires

2,90

8,70

1 Paire de fixations murales, déport 46 cm, acier 45 x 5 mm, entraxe 2 perçages 45 cm + 2 contreplaques

800870

3 paires

7,20

21,60

+ 4 tiges filetées Ø 10, long. 35 cm, pour mâts Ø 25 à 50 (la paire)

1 Paire de fixations murales, modèle identique à Réf. 800870 sans contreplaque, sans tige filetée (la paire)

800872

001872

3 paires

4,70

14,10

1 Paire de fixations murales, déport 55 cm, acier 45 x 5 mm, entraxe 2 perçages 48 cm + 2 contreplaques

800890

1 paire

7,90

+ 4 tiges filetées Ø 10, long. 35 cm, pour mâts Ø 25 à 50 (la paire)

1 Paire de fixations murales, modèle identique à Réf. 800890, sans contreplaque, sans tige filetée (la paire)

800892

1 paire

5,32

Bras de force avec tige filetée Ø 10, et de long. 22 cm pour fixation Réf. 800860 et 800862 (l'unité)

800861

1,00

Bras de force avec tige filetée Ø 10, et de long. 35 cm pour fixation Réf. 800870 et 800872 (l'unité)

800871

1,57

Bras de force avec tige filetée Ø 10, et de long. 35 cm pour fixations Réf. 800890 et 800892

800891

1,90

Kit de fixation en S Ø 40 pour parabole (façade ou balcon), déport 46 cm, haut. 52 cm,

800933

001933*

2,00

avec étrier universel + visserie

Kit de fixation en U Ø 40 pour parabole (façade ou balcon) déport 40 cm, haut 36 cm avec

800934

1,83

étrier universel + visserie

1 Paire de pattes à scellement extra-fortes pour mâts Ø 30 à 50, long. 40 cm (la paire)

800844

6 paires

1,5

9,00

1 Paire de fixations murales déport 35 cm, acier 45 x 5 mm, entraxe 2 perçages 34 cm + 2 contreplaques

800864

3 paires

6,20

18,60

+ 4 tiges filetées Ø 10, long. 35 cm, pour mâts Ø 25 à 50 (la paire)

1 Paire de fixations murales, modèle identique à Réf. 800864 sans contreplaque, sans tige filetée (la paire)

800866

001866

3 paires

3,90

11,70

Bras de force avec tige filetée Ø 10, et de long. 35 cm pour fixation Réf. 800864 et 800866 (l'unité)

800865

1,30

1 Paire de fixation murales déport 9 cm, acier 45x5 mm, entraxe de perçage 27cm,

NEW

800853

5 paires

1,72

8,60

pour mâts de Ø25 à 50 (la paire)

Mâts - fixations sous-pente

L’aménagement de plus en plus fréquent des combles offre

la possibilité d’utiliser la gamme ERARD de fixations sous-pente.

MÂT SUR FIXATION

SOUS-PENTE

Mâts - fixations sous-pente

Ø 25 à 50

90°

- Fixation sur poutre

- Etriers crantés.

8 cm

orientable de 0 à 90°.

- Vis papillon pour un

- Serrage du mât à l aide de

10 cm

serrage plus rapide.

deux mâchoires crantées

- Oblongs pour une fixation

0°

anti-rotation.

facilitée.

Ø 25 à 50

- Ajustable pour tout

diamètre de mât.

15 cm

Ø 48

50 cm

12,7 cm

40 cm

Tuile + cone

14 cm

40 cm

30 cm

- Adaptable à tout type de tuile.

Zinc Bleu

Galvanisé

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Fixation de poutre orientable de 0 à 90° pour mâts Ø 25 à 50

800881

0,46

3,68

Pied de mât Ø 35 à 60 mm

800610

0,40

8,00

Collier de mât Ø 48 mm

800648

0,15

3,00

Collier tire-fond Ø 12, pointe en vrille, long. 15 cm à 2 mâchoires

800809

0,30

3,00

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Cône néoprène d’étanchéité pour mâts Ø 25 à 50. Nouvelle fabrication, hauteur 14 cm

000801

0,05

0,20

Tuile polyéthylène avec cône néoprène d’étanchéité pour mâts Ø 25 à 50

000841

0,39

4,68

Tuile de zinc malléable, long. 50 cm x larg. 40 cm

001841

2,20

Mâts - haubanage

Pour les installations sur toit, hors cheminées, ERARD propose une gamme

complète de produits de haubanage.

SYSTÈME DE HAUBANAGE POUR MÂT

Mâts - haubanage

- Convient pour tout diamètre de mât.

- Vis de blocage.

Ø < 50

Ø <50

24,2 cm

12,5 cm

17 cm

Ø 50 / 40

Ø 25 to 50

Ø 8

~ 165 m

Zinc Bleu

Galvanisé

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Tuile faîtière fixe, pour mâts jusqu'à Ø 50

800815

0,98

5,88

Plaque de base acier, pour grenier et terrasse, pour mâts jusqu'à Ø 50

800842

0,60

3,60

Collerette de haubanage pour mâts Ø 50

800850

0,16

3,20

Collerette de haubanage pour mâts Ø 40

800840

0,16

3,20

Collier de haubanage 2 mâchoires pour mâts Ø 25 à 50, série forte avec vis

800808

0,17

3,40

Raidisseur-tendeur de haubanage à cliquets

000803

0,08

2,40

Fil de fer 22/10e, galvanisation, classe C, en rouleau de 5 kg / 165 m environ

000806

5,00

25,00

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Tire fond Ø 8, pointe en vrille, long. totale 15 cm

000804

0,07

1,40

Mâts - Fixations polyvalentes,

balcons et terrasses

Pour toute installation sur balcon ou terrasse, ERARD propose une solution

adaptée à la configuration des lieux.

PARABOLES

SUR FIXATION DE TERRASSE

PARABOLE

SUR FIXATION

DE BALCON

Mâts - Fixations polyvalentes,

balcons et terrasses

Exemples de montage

10 cm

27 cm

3 cm

- Permet une fixation au plus prés du mur,

Ø 25 à 50

timon, poteau, poutre.

Exemples de montage

Ø 25 à 50

Ø 40 à 90

15 cm

Ø <50

Ø 50

1 m

12,5 cm

5 cm

20 cm

- Fer plat de forte épaisseur.

- Convient pour tout diamètre de mât,

- Etriers crantés.

jusqu’à Ø 50.

- Vis de blocage.

20 cm

Zinc Bleu

Galvanisé

Poids

Poids d’un

Description

Réf.

Colisage

unitaire

colis en

en kg

Fixation polyvalente pour mur, poutre, timon de caravane pour mâts Ø 25 à 50

800880

1,03

10,3

Fixation universelle pour 2 tubes parallèles ou à 90° Ø 40 à 90

800997

2,97

Fixation universelle pour 2 tubes parallèles ou à 90° Ø 25 à 50

800998

0,75

7,5

1 Paire de fixations de balcon, acier 45 x 5 mm pour mâts Ø 25 à 50 (sous sachet plastique par paire)

800932

1 paire

2,36

Fixation pour terrasse, plaque 20 x 20 cm x 4 mm, tronçon soudé 1 m Ø 50 x 1,5 emboîtable avec tronçon Ø 50

802602

003602

3,08

6,16

Plaque de base acier pour grenier et terrasse pour mâts jusqu’à Ø 50

800842

0,60

3,60

Bras de déport muraux pour paraboles

BRAS DE DÉPORT MURAUX

POUR PARABOLES

SÉLECTION D’UN BRAS DE DÉPORT MURAL ERARD

POUR PARABOLES

ERARD vous propose une méthode de sélection de bras de déport en fonction de la

configuration de l’installation et de la vitesse de vent. Cette méthode vous permet de choisir

le matériel adapté et de proposer une installation parfaitement sécurisée.

Les références de bras de déport muraux ERARD vous sont présentées en pages 26 et 27.

LES 2 ÉTAPES DE SÉLECTION D’UN BRAS DE DÉPORT MURAL ERARD

Relever la vitesse de vent de la région d’installation

La norme Vent NV65 définit 4 zones pour la France métropolitaine depuis avril 2000.

Vitesse maximale sur site normal

Max. 136,6 Km/h

Vitesse maximale sur site normal

Max. 149,1 Km/h

Vitesse maximale sur site normal

Max. 166,6 Km/h

Vitesse maximale sur site normal

Max. 182,6 Km/h

Note : Les vitesses extrêmes

de vent par région ne tiennent

pas compte des événements

climatiques exceptionnels, ni des

configurations spécifiques des sites

exposés (vallée étroite, montagne

isolée, littoral...).

Bras de déport muraux pour paraboles

Sélectionner le bras de déport en fonction du diamètre de la parabole

Vitesse extrême de vent :

Diamètre de

136,6 Km/h

149,1 Km/h

166,6 Km/h

182,6 Km/h

parabole

Zinc Bleu

Galvanisé

Zinc Bleu

Galvanisé

Zinc Bleu

Galvanisé

Zinc Bleu

Galvanisé

800940

001940

800940

001940

800940

001940

800940

001940

800942

001942

800942

001942

800942

001942

800942

001942

35 cm

800950

001950

800950

001950

800950

001950

800950

001950

800952

001952

800952

001952

800952

001952

800952

001952

800940

001940

800940

001940

800942

001942

800942

001942

800940

001942

800950

001950

49 cm

800950

001950

800950

001950

800942

001950

800952

001952

800952

001952

800952

001952

800940

001940

800940

001940

800942

001942

800942

001942

800950

001950

800950

001950

60 cm

800950

001950

800950

001950

800952

001952

800952

001952

800952

001952

800952

001952

800950

001950

800950

001950

77 cm

800950

001950

800950

001950

800952

001952

800952

001952

800952

001952

800952

001952

+ RENFORT

800950

001950

800950

001950

800950

001950

800950

001950

80 cm

800952

001952

800952

001952

800952

001952

800952

001952

+ RENFORT

800950

001950

800950

001950

800950

001950

800950

001950

85 cm

800952

001952

800952

001952

800952

001952

800952

001952

+ RENFORT

800950

001950

800950

001950

800950

001950

800950

001950

90 cm

800952

001952

800952

001952

800952

001952

800952

001952

+ RENFORT

Bras de déport muraux pour paraboles

ERARD propose une gamme complète de bras de déport muraux pour supporter

tous les types de paraboles.

PARABOLE

SUR BRAS DE DÉPORT MURAL

AVEC BRAS DE RENFORT

Bras de déport muraux pour paraboles

- Système de goussets brevetés

ERARD pour une liaison plaque

murale / mât renforcée.

Ø 40

- Marquage sur la plaque de fixation

40 cm

pour une meilleure rigidité.

40 cm

17 cm

- Trous oblongs sur plaque murale.

17 cm

- Livrés avec bouchons.

17 cm

38 cm

20 cm

Ø 50

47 cm

20 cm

40 cm

20 cm

52,5 cm

38 cm

BRAS DE RENFORT : A UTILISER EN FONCTION DE LA ZONE GÉOGRAPHIQUE

33 cm

Ø 50

- Gamme aluminium.

15 cm

- Existe en 3 déports :

Réf. 060050 : 250 mm

15 cm

Réf. 060051 : 350 mm

Réf. 060052 : 450 mm

Zinc Bleu

Galvanisé

Poids

Poids d’un

Désignation

Colisage

unitaire

colis en

Réf.

en kg

Bras de déport mural pour parabole jusqu'à Ø 60. Tube acier Ø 40, long. hors tout 38 cm - coude 40 cm

800940

001940

1,39

2,78

Bras de déport mural pour parabole jusqu'à Ø 60. Tube acier Ø 40, long. hors tout 20 cm - coude 40 cm

800942

001942

1,19

2,38

Bras de déport mural pour parabole jusqu'à Ø 1 m. Tube acier Ø 50, long. hors tout 52,5 cm - coude 47 cm

800950

001950

2,60

5,20

Bras de déport mural pour parabole jusqu'à Ø 1 m. Tube acier Ø 50, long. hors tout 38 cm - coude 40 cm

800952

001952

2,20

4,40

Bras de renfort pour Réf. 800940. A utiliser en fonction de la zone géographique

800943*

1,00

Aluminium

Poids

Poids d’un

Désignation

Colisage

unitaire

colis en

Réf.

en kg

Bras de déport aluminium Ø 50, déport 250 mm

060050

0,76

Bras de déport aluminium Ø 50, déport 350 mm

060051

0,86

Bras de déport aluminium Ø 50, déport 450 mm

060052

0,99

* jusqu’à épuisement des stocks

Accessoires, outils d’installation

ERARD vous propose une gamme d’accessoires pour faciliter les installations.

Ø 40 à 90

Ø 25 à 50

Ø 2

Ø <50

Ø 25 à 50

L 140 x Ø 10

L 60 x M 8

L 70 x M 10

9,4 cm

Zinc Bleu

Galvanisé

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Mâchoires pour mâts Ø 40 à 90 adaptables sur Réf. 800860/800862/800870/800872/800890/800892

800810

0,60

6,00

Mâchoires pour mâts Ø 25 à 50

800811

0,24

2,40

Mâchoire pour mâts Ø 25 à 50 (idem mâchoire bras de déport)

800807

0,07

3,50

Collier polyvalent pour tous montages divers, serrage de tubes jusqu'à Ø 50

800999

0,50

5,00

Etrier Ø 8 avec 2 écrous (idem étrier de fixation) long. hors tout 9,4 cm

800800

0,08

4,00

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Fixation pour corps creux : tirefond Ø 10 mm, long. 140 mm, rondelle et cheville

010140

0,08

1,60

Cheville fonte, 4 segments + vis TH. Douille + vis M8 x 60 Acier zingué bichromaté, long. 53 mm, perçage Ø15 mm

086053

0,09

1,80

Cheville fonte, 4 segments + vis TH. Douille + vis M10 x 70 Acier zingué bichromaté, long. 62 mm, perçage Ø 18 mm

107062

0,05

1,00

Accessoires, outils d’installation

ERARD vous propose une gamme d’outils pour faciliter les installations.

- Permet de bloquer

l’antenne ou la parabole

pour l’empêcher de

glisser pendant le

- Permet de stocker un

réglage.

rouleau de feuillard

- Matière composite,

pour une découpe à la

sangle nylon.

longueur souhaitée sur

le site d’installation.

- Structure acier, sangle

Montage de la bague :

nylon.

- Permet une découpe sans

- En cuir

effort des feuillards acier

- Taille unique

et inox jusqu’à

1,2 mm d’épaisseur.

Poids

Poids d’un

Désignation

Réf.

Colisage

unitaire

colis en

en kg

Dévidoir à feuillard - capacité : 1 rouleau de feuillard de largeur 40 mm, longueur 25 m, livré vide.

002637

1,52

Recharge : rouleau de feuillard L = 25 m, l = 40 mm, ep= 6 mm (Réf. 004200)

Bague d’installation ajustable pour mâts ou bras de déport de Ø 35 à 50 mm

007813

0,10

Paire de gants - cuir

007812

Paire

0,20

Cisaille à feuillard

007810

0,40

BVCert. 6164725

ERARD À VOTRE SERVICE

DEPUIS 1961

GARANTIE 7 ANS

ERARD, c’est 100% de produits « made in France »,

avec une garantie de 7 ans sur l’ensemble de la gamme

des accessoires d’antennes.

DISPONIBILITÉ DES PRODUITS

ERARD tient en stock 100% des références du catalogue,

ce qui permet de vous servir dans des délais très courts.

SERVICE APRÈS-VENTE

ERARD a mis en place une organisation pour répondre

à l’ensemble de vos demandes après-vente,

du lundi au vendredi, de 8h30 à 18h.

POUR TOUT

RENSEIGNEMENT

• Par télécopie 04 72 46 16 22

• Par téléphone 04 72 46 16 26

ou en appelant votre interlocuteur sur

sa ligne directe (notre équipe est à votre

écoute 5 j / 7 : n’hésitez pas à leur

demander conseil)

• Par e-mail : infos@erard.fr

• Par courrier : ERARD - ZI DE CHAVANOZ

4, ROUTE DE LA PLAINE - 38236 PONT DE CHERUY.

SERVICE EXPORT DOM-TOM

• Par téléphone 04 72 46 95 30

• Par e-mail : h.liimatainen@erard.fr

Catalogue Supports et Meubles

Catalogue Systèmes de Connexion

Catalogue ERARD Pro

pour écrans plats

Grand Public et Professionnels

SERVICE COMMERCIAL - SUIVI DES COMMANDES

Tél : +33 (0) 4 72 46 16 26

Fax : +33 (0) 4 72 46 16 22

E-MAIL : infos@erard.fr

Tous les produits présentés dans ce catalogue peuvent ne pas être disponibles au moment de la commande,

merci de prendre contact avec nous pour toute demande particulière - Les informations sur les produits et leurs caractéristiques sont

susceptibles d’être réactualisées compte-tenu des améliorations permanentes de production.

Conception / réalisation : avec1e communication - Saint Cyr au Mont d’Or - Photographes : Noël Bouchut / Vincent Moncorgé

Photos non contractuelles - Sous réserve d’erreurs typographiques - Edition Septembre 2014 - Reproduction interdite.

ERARD S.A.S / WWW.ERARD.COM / Mail : INFOS@ERARD.FR / Tél : +33(0)4 72 46 16 26/ Fax : +33(0)4 72 46 16 22

S.A.S au capital de 1 377 000

€ / SIRET 613 680 073 000 12 / Code APE 2599B / R.C.S Vienne B 613 680 073 / N° intracommunautaire : FR 19 613 680 073

Z.I. de Chavanoz / 4 route de la Plaine / 38236 PONT DE CHERUY Cedex / FRANCE

2016 - 2017

Systèmes de connexion

Les Solutions d’Affichage

Dynamique Professionnelles

ACCESSOIRES ESSENTIELS

POUR MATÉRIELS AUDIO VIDÉO

ERARD, fabricant historique d’accessoires d’antennes depuis 1961

marque le marché des meubles et supports pour télévisions avec

la première table pour téléviseurs cathodiques en 1974.

Depuis, l’entreprise a poursuivi sa croissance en développant

son offre autour des solutions d’intégration des

équipements audiovisuels pour les marchés professionnels

et particuliers avec trois marques en propre :

ERARD - supports et tables pour téléviseurs ; accessoires d’antennes

ERARD Connect - systèmes de connexion

ERARD Pro - équipements audiovisuels professionnels

Aujourd’hui, l’entreprise se distingue par la qualité et la fiabilité

de ses produits, fer de lance de l’ensemble de ses collections.

2 USINES : 16000 M² À CHAVANOZ (F-38)

2000 M² À FONTENAY LE COMTE (F-85)

R&D ET DESIGN INTÉGRÉS

SOMMAIRE

Les solutions D’AFFICHAGE DYNAMIQUE PRO

CORDONS GRANDES LONGUEURS

4 > 11

INTÉGRATION SUR-MESURE

12 > 15

SÉLECTION

16 > 28

DISTRIBUTION

29 > 39

DÉPORT VIA RJ45

40 > 57

CONVERSION

58 > 69

DÉPORT DE TÉLÉCOMMANDE

70 > 71

DÉPORT HDMI VIA CPL

72 > 73

MODULATION DVB-T

74 > 75

CHARGE PRO

INDEX DES RÉFÉRENCES

Cordons grandes

longueurs

INTÉGRATION AUDIO-VIDÉO

CORDONS BNC + ALIM. 12V (Vidéo-surveillance)

CORDONS TOSLINK

BNC Mâle + Alim. 12V Mâle /

Toslink Mâle / Toslink Mâle

BNC Mâle + Alim. 12V Femelle

Connecteurs plaqués Or

Connecteurs nickel - Blindage commun

2,00 m

Réf. (72) 7710

0,50 m

Réf. (72) 1550

5,00 m

Réf. (72) 7711

1,50 m

Réf. (72) 1552

10,00 m

Réf. (72) 7712

3,00 m

Réf. (72) 1548

20,00 m

Réf. (72) 7713

5,00 m

Réf. (72) 1549

30,00 m

Réf. (72) 7714

10,00 m

Réf. (72) 1553

50,00 m

Réf. (72) 7715

15,00 m

Réf. (72) 1554

 Prof. des prises BNC : 43 mm (Diam. 14 mm)

20,00 m

Réf. (72) 1555

 Prof. des prises Alim 12V : 40 mm (Diam. 9 mm)

 Profondeur des prises : 52 mm (Diam. 13 mm)

CORDONS RCA VIDÉO - 75 OHMS

CORDONS JACK 3,5 mm - PRISES MÉTAL

1 RCA Vidéo Mâle / 1 RCA Vidéo Mâle

Jack 3,5 mm Mâle / Jack 3,5 mm Mâle

Connecteurs plaqués Or - Blindage renforcé

Liaison vidéo analogique

1,50 m

Réf. (72) 7003

2,00 m

Réf. (72) 7110

3,00 m

Réf. (72) 7004

5,00 m

Réf. (72) 7111

5,00 m

Réf. (72) 7005

10,00 m

Réf. (72) 7112

10,00 m

Réf. (72) 7006

15,00 m

Réf. (72) 7113

15,00 m

Réf. (72) 7007

20,00 m

Réf. (72) 7114

20,00 m

Réf. (72) 7008

30,00 m

Réf. (72) 7115

 Profondeur des prises : 50 mm (Diam. 10 mm)

 Profondeur des prises : 54 mm (Diam. 10 mm)

CORDONS ÉLECTRIQUES

CORDONS 2 RCA

1 fiche Mâle (2 pôles + terre) /

2 RCA Mâle / 2 RCA Mâle

1 prise IEC c13 Femelle

Connecteurs plaqués Or - Blindage renforcé

Cordon d’alimentation secteur IEC

1,80 m

Réf. (72) 8502

1,50 m

Réf. (72) 7103

5,00 m

Réf. (72) 8518

3,00 m

Réf. (72) 7104

10,00 m

Réf. (72) 8519

5,00 m

Réf. (72) 7105

15,00 m

Réf. (72) 8520

10,00 m

Réf. (72) 7106

20,00 m

Réf. (72) 8521

15,00 m

Réf. (72) 7107

20,00 m

Réf. (72) 7108

30,00 m

Réf. (72) 7109

Cordons grandes

INTÉGRATION AUDIO-VIDÉO

longueurs

CORDONS TV 9,52 mm

CORDONS DVI / HDMI

TV 9,52 mm Mâle / TV 9,52 mm Femelle

DVI-D Mâle / HDMI Type A Mâle

+ Adaptateur TV 9,52 mm Mâle / TV 9,52 mm Mâle

Connecteurs plaqués Or - Blindage renforcé

1,50 m

Réf. (72) 7839

19VATC - Filtré

3,00 m

Réf. (72) 7840

2,00 m

Réf. (72) 4631

5,00 m

Réf. (72) 7841

3,00 m

Réf. (72) 4632

10,00 m

Réf. (72) 7842

5,00 m

Réf. (72) 4633

15,00 m

Réf. (72) 7844

10,00 m

Réf. (72) 4634

CORDONS SATELLITE

CORDONS DVI-D

Prise "F" Mâle / Prise "F" Mâle

DVI-D Mâle / DVI-D Mâle Filtré

Connecteurs plaqués Or - Blindage renforcé

Filtré

2,00 m

Réf. (72) 7801

2,00 m

Réf. (72) 5510

5,00 m

Réf. (72) 7803

3,00 m

Réf. (72) 5513

10,00 m

Réf. (72) 7804

5,00 m

Réf. (72) 5511

15,00 m

Réf. (72) 7805

10,00 m

Réf. (72) 5512

RALLONGES USB 2.0 AMPLIFIÉES

CORDONS DISPLAY-PORT

Display-Port Mâle / Display-Port Mâle

AUTO-ALIMENTÉ

USB A Mâle / USB A Femelle

Connecteurs plaqués Or - Blindage renforcé

Auto-alimenté

Cascadable 3 fois

Version 1.2 - Option "Safe-lock"

Protocole USB 2.0

2,00 m

Réf. (72) 7815

5,00 m

Réf. (72) 2425

5,00 m

Réf. (72) 7816

10,00 m

Réf. (72) 2426

10,00 m

Réf. (72) 7818

15,00 m

Réf. (72) 2427

15,00 m

Réf. (72) 7819

20,00 m

Réf. (72) 2428

20,00 m

Réf. (72) 7820

 Dim. de la prise femelle : 50 x 25 x 13 mm

 Dim. de la prise femelle : 60 x 20 x 12 mm

Cordons grandes

longueurs

TABLEAU DE CHOIX RJ45

CORDONS RJ45 CAT. 5e FTP EFFICIENT

CORDONS RJ45 CAT. 6 FTP PERFORM

4 paires torsadées

4 paires torsadées - Blindage commun alu.

Blindage commun alu.

250 MHz

100 MHz

0,50 m

Réf. (72) 2365

0,50 m

Réf. (72) 2375

1,00 m

Réf. (72) 2366

1,00 m

Réf. (72) 2376

2,00 m

Réf. (72) 2367

2,00 m

Réf. (72) 2378

5,00 m

Réf. (72) 2368

2,00 m (bleu)

Réf. (72) 2390

10,00 m

Réf. (72) 2369

2,00 m (rouge)

Réf. (72) 2391

15,00 m

Réf. (72) 2370

5,00 m

Réf. (72) 2396

20,00 m

Réf. (72) 2354

CORDONS RJ45 CAT. 5e UTP EFFICIENT

4 paires torsadées

100 MHz

0,50 m

Réf. (72) 2298

1,00 m

Réf. (72) 2299

2,00 m

Réf. (72) 2301

3,00 m (rouge)

Réf. (72) 2315

5,00 m

Réf. (72) 2303

10,00 m

Réf. (72) 2304

15,00 m

Réf. (72) 2305

20,00 m

Réf. (72) 2306

Conducteur

(7 brins)

Isolant

Conducteur

(7 brins)

Diam.

6 mm

Isolant

Gaine PVC

Diam.

5 mm

Isolant PVC

Gaine PVC

en croix

Drain

Feuille d’aluminium

Caractéristiques et performances

Conductivité

Blindage

Flexibilité

Connexion Ethernet Très Haut-Débit

Applications

(réseau domestique)

Applications

Navigation Internet, Haut-Débit

conseillées

Branchement démodulateur TV

conseillées

(réseau domestique)

et Box Adsl

Garantie

2 ans

Garantie

5 ans

Cordons grandes

TABLEAU DE CHOIX RJ45

longueurs

CORDONS RJ45 CAT. 6 SSTP PERFORM+

CORDONS RJ45 CAT. 6a SSTP IMMUNITY

4 paires torsadées - Blindages individuels

Blindage commun alu. + tresse

250 MHz

500 MHz

40,00 m

Réf. (72) 2385

0,50 m

Réf. (72) 2355

50,00 m

Réf. (72) 2388

1,00 m

Réf. (72) 2356

60,00 m

Réf. (72) 2386

2,00 m

Réf. (72) 2358

80,00 m

Réf. (72) 2387

3,00 m

Réf. (72) 2359

5,00 m

Réf. (72) 2360

10,00 m

Réf. (72) 2362

15,00 m

Réf. (72) 2363

20,00 m

Réf. (72) 2364

30,00 m

Réf. (72) 2380

40,00 m

Réf. (72) 2381

50,00 m

Réf. (72) 2382

Conducteur

(7 brins)

Isolant

olant pour

haque paire

Diam.

rsadée

6,5 mm

Conducteur

Gaine PVC

(7 brins)

Isolant

Blindage

Isolant pour

Tressé

chaque paire

Diam.

torsadée

6,5 mm

Drain

Feuille d’aluminium

Gaine PVC

Blindage

Tressé

Caractéristiques et performances

Drain

Feuille d’aluminium

Conductivité

Caractéristiques et performances

Blindage

Conductivité

Flexibilité

Blindage

Branchement de périphériques

Flexibilité

informatiques industriels

Recommandé pour des connexions

Applications

permettant le déport de signaux

conseillées

Audio-Vidéo numériques :

Connexion Ethernet Très Haut-Débit

Exemple : Déports ERARD CONNECT

Applications

(réseau tertiaire / industriel)

réf. 7984, 7976...

conseillées

Branchement de périphériques

informatiques professionnels

Garantie

10 ans

Garantie

À vie

Cordons grandes

longueurs

TABLEAU DE CHOIX VGA

CORDONS VGA (HD 15) EFFICIENT

CORDONS VGA (HD 15) PERFORM

15 PIN

VGA Mâle / VGA Mâle

CONNECTÉES

Connecteurs nickel

Connecteurs plaqués Or - Blindage renforcé

Cordon filtré

1,20 m

Réf. (72) 2630

2,00 m

Réf. (72) 7502

3,00 m

Réf. (72) 7504

5,00 m

Réf. (72) 7505

10,00 m

Réf. (72) 7506

15,00 m

Réf. (72) 7508

20,00 m

Réf. (72) 7509

30,00 m

Réf. (72) 7510

 Dim. des prises : 52 x 35 x 15 mm

CORDON VGA (HD15) MÂLE / FEMELLE PERFORM

15 PIN

VGA Mâle / VGA Femelle

CONNECTÉES

Connecteurs plaqués Or - Blindage renforcé

Cordon filtré

2,00 m

Réf. (72) 7515

5,00 m

Réf. (72) 7517

10,00 m

Réf. (72) 7518

15,00 m

Réf. (72) 7519

20,00 m

Réf. (72) 7520

30,00 m

Réf. (72) 7521

 Dim. des prises : 52 x 35 x 15 mm

Caractéristiques et performances

Conductivité

Caractéristiques et performances

Blindage

Conductivité

Flexibilité

Blindage

Salles de réunion, installations

Flexibilité

Applications

en affichage dynamique,

conseillées

établissements de loisirs,

Applications

Liaison d’une unité centrale vers

moniteurs industriels...

conseillées

un moniteur informatique...

Garantie

2 ans

Garantie

5 ans

Cordons grandes

TABLEAU DE CHOIX VGA

longueurs

CORDONS VGA (HD 15) PERFORM+ JACK 3.5 mm

CORDONS VGA (HD 15) FLEX

15 PIN

CONNECTÉES

VGA Mâle + Jack 3,5mm Mâle /

CONNECTÉES

VGA Mâle + Jack 3,5mm Mâle

Connecteurs plaqués Or - Blindage renforcé

Cordon filtré

0,80 m

Réf. (72) 7530

2,00 m

Réf. (72) 7531

3,00 m

Réf. (72) 7532

5,00 m

Réf. (72) 7533

10,00 m

Réf. (72) 7534

50 cm

15,00 m

Réf. (72) 7535

20,00 m

Réf. (72) 7536

VGA Mâle / VGA Mâle

30,00 m

Réf. (72) 7537

Connecteurs Nickel - 15 pin connectées

Cordon filtré

50,00 m

Réf. (72) 7538

Gaine ultra flexible pour une

 Dim. des prises : 52 x 35 x 15 mm

manipulation facile, idéal pour

les salles de réunion.

0,80 m

Réf. (72) 7547

2,00 m

Réf. (72) 7550

5,00 m

Réf. (72) 7552

10,00 m

Réf. (72) 7553

15,00 m

Réf. (72) 7554

 Dim. des prises : 38 x 34 x 16 mm

Caractéristiques et performances

Conductivité

Caractéristiques et performances

Blindage

Conductivité

Flexibilité

Blindage

Salles de réunion, installations

Flexibilité

en faux-plafond ou autres

passages de câbles avec

Applications

contraintes importantes

conseillées

sur le rayon de courbure,

Salles de réunion, installations

branchement en affichage

Applications

en affichage dynamique,

dynamique avec client léger...

conseillées

établissements de loisirs,

moniteurs industriels...

Garantie

10 ans

Garantie

À vie

Cordons grandes

longueurs

TABLEAU DE CHOIX HDMI

CORDONS HDMI 1.4 EFFICIENT

Ultra HD 4K

CORDONS HDMI 1.4 PERFORM

Ultra HD 4K

Type A Mâle / Type A Mâle

Connecteurs plaqués Or - Blindage renforcé

Connecteurs nickel

HDMI HIGH SPEED WITH ETHERNET

0,80 m

Réf. (72) 7878

0,75 m

Réf. (72) 2724

1,20 m

Réf. (72) 7879

1,20 m

Réf. (72) 2726

1,50 m

Réf. (72) 7877

1,50 m

Réf. (72) 2725

2,00 m

Réf. (72) 7880

1,80 m

Réf. (72) 2729

3,00 m

Réf. (72) 7881

 Dim. des prises : 47 x 20 x 13 mm

5,00 m

Réf. (72) 7882

OFFRES VRAC

10,00 m

Réf. (72) 7883

15,00 m

Réf. (72) 7854

20,00 m

Réf. (72) 7855

Type A Mâle / Type A Mâle

 Dim. des prises : 45 x 19 x 13 mm

Connecteurs nickel

HDMI HIGH SPEED WITH ETHERNET

CORDONS HDMI 1.4 PERFORM AMPLIFIÉS

Full HD 1080p

Offre de cordons vrac par carton complet

x50 pcs

1,20 m

Réf. (72) X2726

Type A Mâle / Type A Mâle

Connecteurs plaqués Or - Blindage renforcé

HDMI HIGH SPEED WITH ETHERNET

Amplificateur intégré réglable

25,00 m

Réf. (72) 7868

Type A Mâle / Type A Mâle

Connecteurs nickel

30,00 m

Réf. (72) 7869

HDMI HIGH SPEED WITH ETHERNET

35,00 m

Réf. (72) 7843

Offre de cordons vrac par carton complet

 Dim. de l’ampli : 83 x 25 x 14 mm

x50 pcs

1,50 m

Réf. (72) X2725

 Idéal pour une connexion point à point

de grande longueur.

 Sens de branchement à respecter : l’ampli

doit être en aval de la connexion (au plus

proche de l’écran TV ou du projeteur)

Caractéristiques et performances

Conductivité

Caractéristiques et performances

Conductivité

Blindage

Flexibilité

Lecteur Blu-ray, démodulateur

Applications

satellite, ordinateur, vidéo-projecteur

Applications

Lecteur DVD, Démodulateur TV via Box

conseillées

grand public, podium d’exposition TV…

conseillées

ADSL…

Garantie

2 ans

Garantie

5 ans

Cordons grandes

TABLEAU DE CHOIX HDMI

longueurs

CORDONS HDMI 1.4 FLEX

Ultra HD 4K

CORDONS HDMI 1.4 IMMUNITY

Ultra HD 4K

Type A Mâle / Type A Mâle

Connecteurs plaqués Or - blindage renforcé

HDMI HIGH SPEED WITH ETHERNET

Connecteurs plaqués Or - Blindage renforcé

Gaine ultra fléxible

HDMI HIGH SPEED WITH ETHERNET

0,80 m

Réf. (72) 6827

0,80 m

Réf. (72) 7823

1,20 m

Réf. (72) 6828

1,20 m

Réf. (72) 7849

1,50 m

Réf. (72) 6829

1,50 m

Réf. (72) 7824

2,00 m

Réf. (72) 6830

2,00 m

Réf. (72) 7825

3,00 m

Réf. (72) 6831

3,00 m

Réf. (72) 7851

5,00 m

Réf. (72) 6832

5,00 m

Réf. (72) 7852

10,00 m

Réf. (72) 6833

10,00 m

Réf. (72) 7853

15,00 m

Réf. (72) 6834

15,00 m

Réf. (72) 7864

20,00 m

Réf. (72) 6835

20,00 m

Réf. (72) 7865

 Dim. des prises : 52 x 20 x 13 mm

 Dim. des prises : 52 x 21 x 10 mm

CORDONS HDMI 1.4 FLEX AMPLIFIÉS

Full HD 1080p

Type A Mâle / Type A Mâle

Connecteurs plaqués Or - blindage renforcé

HDMI HIGH SPEED WITH ETHERNET

Alimentation 5V via un cordon USB de 1 m

(raccordé à la prise HDMI OUT) à connecter

à un port USB 5V du display ou à brancher

sur le chargeur USB 230V fourni

25,00 m

Réf. (72) 6836

30,00 m

Réf. (72) 6837

35,00 m

Réf. (72) 6838

 Idéal pour une connexion point

à point de grande longueur.

40,00 m

Réf. (72) 6839

Caractéristiques et performances

 Sens de branchement à respecter :

50,00 m

Réf. (72) 6840

l’ampli doit être en aval de la

connexion (au plus proche de

60,00 m

Réf. (72) 6841

Conductivité

l’écran TV ou du projeteur)

Caractéristiques et performances

Blindage

Conductivité

Flexibilité

Blindage

Disque dur avec contenu 4K natif,

Flexibilité

sources et displays ultra HD à 60 ips,

lecteur Blu-ray 4K, démodulateur

Applications

satellite HD, ordinateur, vidéo-

Salles de réunion, installations en faux-

conseillées

projecteur professionnel,

Applications

plafond ou autres passages de câbles

mur d’écrans TV HD, installation

conseillées

avec contraintes importantes

professionnelle en affichage dynamique

sur le rayon de courbure...

avec client léger...

Garantie

10 ans

Garantie

À vie

Intégration

Sur-mesure

HDMI

AMPLIFICATEUR HDMI RÉGLABLE

Permet de solutionner un branchement HDMI grande longueur (entre 5 et 15 mètres) qui est

sujet à des perturbations récurrentes (image figée, mosaïque, perte du son...).

Entrée : 1 HDMI

Sortie : 1 HDMI

Connectique Or

Boîtier Métal : 40 x 28 x 18 mm

Alim. fournie

Réf. (72) 7962

Écran plat

(LED, LCD ou Plasma)

Démodulateur TV / Canal+ HD

HD TV

Cordon HDMI 15 m

Cordon HDMI 5m

1080p

ADAPTATEURS HDMI

Adaptateur flexible

HDMI Coudé à 90° Type A Mâle /

HDMI Mâle / HDMI Femelle

Type A Femelle

Connecteurs plaqués Or - 5 cm

Connecteurs plaqués Or - 15 cm

Réf. 7910

Réf. (72) 7915

Adaptateur HDMI Coudé Latéral Gauche

Mâle / Femelle - Or

Réf. (72) 7901

Adaptateur HDMI Coudé Latéral Droit

Mâle / Femelle - Or

Réf. (72) 7902

HDMI Mâle coudé à 90° /

Mini HDMI (Type C) Mâle /

HDMI Femelle - Or

HDMI Type A Femelle

Encombrement de 26 mm

Connecteurs plaqués Or

Réf. (72) 7908

Réf. (72) 7912

Micro HDMI (Type D) Mâle /

HDMI Femelle / HDMI Femelle

HDMI Type A Femelle

Connecteurs Plaqués Or

Connecteurs plaqués Or

Réf. (72) 7904

Réf. (72) 7913

Intégration

HDMI

Sur-mesure

INJECTEUR D’ALIMENTATION 5V sur HDMI

Permet d’alimenter en 5V un branchement HDMI

dans le cas où la source en est dépourvue sur la sortie

Cordon HDMI Mâle / Femelle - 80cm

HDMI (de plus en plus de décodeurs TV via la Box ADSL

ainsi que les décodeurs CANAL + sont concernés par

Alimentation 5V via cordon USB de 1,50 m (raccordé

ce problème). Cet injecteur 5V avec son amplificateur

à la prise HDMI OUT) à connecter à un port USB 5V

du display ou à brancher sur l’alim. USB 230V fourni.

intégré dans la prise HDMI sera également utile dans le

cas où un branchement HDMI grande longueur (entre 5

Alim. fournie

et 15 mètres) est sujet à des perturbations récurrentes

(image figée, mosaïque, perte du son...).

Réf. (72) 6826

Lecteur numérique

(sans alim. 5V

Cordon HDMI

sur la sortie HDMI)

Mâle / Femelle - 80 cm

Cordon HDMI

Cordon USB

1m50

Écran plat

(LED, LCD ou Plasma)

Prise électrique 230 V

PRISE HDMI À SOUDER

Composition :

1 prise HDMI 20 contatcts à souder

1 double-coque métal

1 manchon PVC - diam. 8 mm intérieur

2 vis

Réf. (72) 7914

PLAN DE CÂBLAGE

Uniquement compatible avec les cordons HDMI PERFORM fournis

par ERARD CONNECT (voir page 10) ainsi que la bobine HDMI

à câbler Réf. 7885 (voir page 14).

Dessous de la prise

Pin2

TMDS SHIELD

Paire

Jaune

TMDS DATE1+

TMDS DATE1-

TMDS SHIELD

Gaine

Paire

TMDS CLOCK+

extérieure

Bleue

TMDS CLOCK-

SHELL

HEAC+

SDA

+5V POWER

Pin18

Dessus de la prise

Paire

HOT PLUG/HEAC-

Pin19

grise

GROUND

SCI

CEC

Gaine

TMDS SHIELD

extérieure

Paire

TMDS DATEO-

rouge

TMDS DATEO+

TMDS SHIELD

Paire

TMDS DATE2-

verte

TMDS DATE2+

Pin1

Intégration

Sur-mesure

PLASTRONS

PLASTRON

HDMI À CÂBLER

PLASTRONS 45 X 22,5 mm

Câble HDMI 1.4 - 26 AWG

Diam. 8 mm

100 m

Réf. (72) 7885

Façade : HDMI type A Femelle

Relais : HDMI type A F 90°

Connexion directe avec des cordons

HDMI Mâle / Mâle

Réf. (72) 2810

 Profondeur : 34 mm

Plastron HDMI 45 x 45 mm

Bornier à vis (20 contacts)

Réf. (72) 2801

 Profondeur : 39 mm

VGA - 15 contacts - Bornier à visser

Réf. (72) 2805

 Profondeur : 48 mm

PLAN DE CÂBLAGE

Uniquement compatible avec

les cordons HDMI PERFORM

et IMMUNITY fournis par ERARD

CONNECT (voir page 10 et 11)

ainsi que la bobine HDMI à câbler

Réf. 7885 (voir page 14).

Façade blanche - 45 x 22,5 mm

Réf. (72) 2827

Intégration

PLASTRONS

Sur-mesure

PLASTRONS

PRÉ-CONNECTÉS 45 x 22,5 mm

PLASTRONS PRÉ-CONNECTÉS 45 x 45 mm

Plastron HDMI 1.4

Demi plastron HDMI 1.4

Raccord Femelle 5 cm

Réf. (72) 2802

Réf. (72) 2832

Plastron USB 2.0

Raccord Femelle 5 cm

Réf. (72) 2804

Demi plastron VGA (15 pin)

Raccord Femelle 5 cm

Réf. (72) 2833

Plastron VGA (15 pin)

+ Jack 3,5 mm stéréo

Raccord Femelle 5 cm

Réf. (72) 2803

Interface murale HDMI x 2

Demi plastron USB 3.0

Raccords HDMI Femelle / Femelle

Raccord Femelle 5 cm

15 cm

Vis de fixation fournis

Réf. (72) 2834

Réf. (72) 2812

Cadre de prise murale

Demi plastron Jack 3,5 mm stéréo

Dimensions extérieures : 80 x 80 mm

Raccord Femelle 5 cm

Dimensions intérieures : 45 x 45 mm

Réf. (72) 2835

Réf. (72) 2860

Sélection

HDMI

SÉLECTEUR HDMI 3 vers 1

Permet de sélectionner alternativement une source parmi 3 sur un seul

Entrée : 3 HDMI

et même display (vidéo-projecteur, écran TV HD…).

Sortie : 1 HDMI

Connectique Or

Full HD

Sélection par télécommande

1080p

Dim. : 160 x 70 x 20 mm

Alim. fournie

Réf. (72) 7982

Vue arrière

Vue avant

Ordinateurs

portables

Cordons HDMI

Vidéo-projecteur

Cordon HDMI

HDMI

Sélection

SÉLECTEUR HDMI 4 vers 1 + EXTRACTION DU SON SD et HD

Permet de sélectionner alternativement une source parmi 4 sur un seul et même

Entrée : 4 HDMI

display (vidéo-projecteur, écran TV HD…). De plus, l’extraction du son permet

Sortie : 1 HDMI

d’exploiter le flux audio sur un ampli en parallèle du flux vidéo.

1 Toslink

1 Jack 3,5 mm

Extraction

Ultra HD

Connectique Or

Sélection par télécommande

son

Dim. : 180 x 110 x 28 mm

Alim. fournie

Réf. (72) 7981

Vue arrière

Vue avant

Ordinateurs

portables

Cordons HDMI

Vidéo-projecteur

Cordon HDMI

Cordon Toslink

Ampli

Numérique

Sélection

HDMI

SÉLECTEUR HDMI 8 vers 1

Permet de sélectionner alternativement une source parmi 8 sur un seul

et même display (vidéo-projecteur, écran TV HD...).

Entrée : 8 HDMI

Sortie : 1 HDMI

Full HD

1080p

Connectique Or

Sélection par télécommande

Dim. 210 x 95 x 30 mm

Alim. fournie

Réf. (72) 7988

Vue arrière

Vue avant

Ordinateurs

portables

Cordons HDMI

Vidéo-projecteur

Cordon HDMI

HDMI

Sélection

MATRICE HDMI 6 vers 2 + EXTRACTION DU SON SD ET HD

Permet de connecter simultanément 6 sources audio-vidéo numériques sur le même

boîtier de distribution. La sélection de source se fait indépendamment sur chacune

Entrée : 6 HDMI

des 2 sorties. De plus, l’extraction du son ainsi que le réglage des formats audio permet

d’exploiter le flux sur un ampli en parallèle du flux vidéo.

Sortie : 2 HDMI

1 Toslink

1 Jack 3,5 mm

Extraction

Ultra HD

Sélection par télécommande

son

Sortie audio réglable : 2.0CH, 5.1CH, 7.1CH

(compatible PCM2, 5.1, 7.1, Dolby 5.1, DTS 5.1,

D-TrueHD, DTS-HD)

Compatible ARC

Fonction Picture in Picture

Connectique Or

Dim. 250 x 110 x 26 mm

Alim. fournie

Réf. (72) 6978

Vue arrière

Ordinateurs

portables

Vue avant

Cordons HDMI

Vidéo-projecteur

Cordon HDMI

Cordon Toslink

Cordon HDMI

Ampli

Numérique

Écran plat

(LED, LCD ou Plasma)

Sélection

HDMI

MATRICE HDMI 2 vers 2 + EDID Manager

Permet de connecter simultanément 2 sources audio-vidéo numériques

Entrée : 2 HDMI

sur le même boîtier de distribution. La sélection de source se fait indépendamment

sur chacune des 2 sorties.

Sortie : 2 HDMI

De plus, l’EDID Manager permet d’éviter les conflits de compatibilité entre

Sélection par touche de sélection

appareils car l’encodage des résolutions détérminé par les 4 switchs

ou par télécommande

(13 combinaisons possibles) fige les informations audio et vidéo transférées

Connectique Or

par la source.

Dim. 441 x 202 x 45 mm

Alim. fournie

Ultra HD

EDID

Réf. (72) 6975

Manager

EDID MANAGER

13 Réglages

Formats de

Possibles

Résolutions

0000

1080p / 2CH AUDIO

0001

1080p / DOLBY DTS 5.1

0010

1080p / HD AUDIO 7.1

0011

1080i / 2CH AUDIO

0100

1080i / DOLBY DTS 5.1

0101

1080i / HD AUDIO 7.1

0110

3D / 2CH AUDIO

0111

3D / DOLBY DTS 5.1

1000

3D / HD AUDIO 7.1

Vue arrière

1001

4K à 30 ips / 2CH AUDIO

1010

4K à 30 ips / DOLBY DTS 5.1

1011

4K à 30 ips / HD AUDIO 7.1

1111

EDID automatique

Vue avant

Lecteur Blu-ray

Écran plat

(LED, LCD ou Plasma)

Ultra HD 4K

Cordon HDMI

Ordinateur

Vidéo-projecteur

portable

HDMI

Sélection

MATRICE HDMI 4 vers 4 + EDID Manager

Permet de connecter simultanément 4 sources audio-vidéo numériques sur le même

Entrée : 4 HDMI

boîtier de distribution. La sélection de source se fait indépendamment sur chacune

1 RS-232

des 4 sorties.

2 Jack IR

De plus, l’EDID Manager permet d’éviter les conflits de compatibilité entre

Sortie : 4 HDMI

appareils car l’encodage des résolutions détérminé par les 4 switchs

2 Jack IR

(16 combinaisons possibles) fige les informations audio et vidéo transférées

Sélection par touche de sélection,

par la source.

par télécommande ou via RS-232

Transfert de télécommande

Transfert

Ultra HD

EDID

Connectique Or

Dim. 441 x 202 x 45 mm

Manager

Téléco.

Alim. et cellule IR fournies

Réf. (72) 6977

EDID MANAGER

16 Réglages

Formats de

Possibles

Résolutions

0000

EDID automatique

0001

1080i / 2CH AUDIO

0010

1080i / DOLBY DTS 5.1

0011

1080i / HD AUDIO 7.1

Vue arrière

0100

1080p / 2CH AUDIO

0101

1080p / DOLBY DTS 5.1

0110

1080p / HD AUDIO 7.1

0111

3D / 2CH AUDIO

1000

3D / DOLBY DTS 5.1

1001

3D / HD AUDIO 7.1

1010

4K à 30 ips / 2CH AUDIO

1011

4K à 30 ips / DOLBY DTS 5.1

1100

4K à 30 ips / HD AUDIO 7.1

Vue avant

1101

DVI 1024x768

1110

DVI 1920x1080

1111

EDID via RS-232

Lecteur Blu-ray

Écrans plats

Ultra HD 4K

(LED, LCD ou Plasma)

Cordons HDMI

Unité Centrale

Ordinateur

portable N°1

Vidéo-projecteurs

Ordinateur

portable N°2

Sélection

VGA

SÉLECTEUR VGA 4 vers 1

Permet de sélectionner alternativement une source informatique parmi

4 sur un seul et même display (vidéo-projecteur, écran TV HD…).

Entrée : 4 VGA

Sortie : 1 VGA

Résolution vidéo : jusqu’à 1920 x 1200

Bande passante : 250 MHz

Sélection par télécommande

Dim. : 208 x 94 x 43,5 mm

Alim. fournie

Réf. (72) 7704

Vue arrière

Vue avant

Ordinateur

Portable N°1

Cordons VGA

Vidéo-projecteur

Cordon VGA

Ordinateur

Portable N°2

Ordinateur

Portable N°3

Ordinateur

Portable N°4

VGA

Sélection

SÉLECTEUR VGA 8 vers 1

Permet de sélectionner alternativement une source informatique parmi 8 sur un seul

et même display (vidéo-projecteur, écran TV HD…).

Entrée : 8 VGA

Sortie : 1 VGA

Résolution vidéo : jusqu’à 1920 x 1200

Bande passante : 250 MHz

Sélection par télécommande

Dim. 210 x 95 x 45 mm

Alim. fournie

Réf. (72) 7718

Vue arrière

Vue avant

Ordinateurs

portables

Cordons VGA

Vidéo-projecteur

Cordon VGA

Sélection

RCA

PRÉ-AMPLI AUDIO ANALOGIQUE RÉGLABLE - 2 ENTRÉES

Permet d’améliorer la qualité du son et d’amplifier le volume en sortie d’une source

Entrée : 2 RCA (Phono - Gain : 40dB)

audio analogique. Le bouton de commutation permet de sélectionner alternativement

2 RCA (Aux - Gain : 6dB)

le flux audio à diffuser : soit la source source N°1, soit la source N°2.

Sortie : 2 RCA (Ampli)

Régulateur

Protection

Volume réglable par potentiomètre

ESD

Possibilité de raccorder le boitier à la terre

volume

pour éviter les perturbations

Boîtier Métal : 145 x 96 x 30 mm

Format compact pour installation facile

Alim. fournie

Réf. (72) 1920

Vue arrière

Vue avant

Ordinateur

portable

Chaine

Cordon Jack / 2 RCA

HIFI

Cordon 2 RCA

Platine Vinyle

JACK 3,5 mm / 6,35 mm

Sélection

AMPLI AUDIO ANALOGIQUE RÉGLABLE - 2 ENTRÉES

Permet d’améliorer la qualité du son et d’amplifier le volume en sortie d’une source

Entrée : 1 Jack 3,5 mm

audio analogique. Le switch de commutation permet de sélectionner alternativement

1 Jack 6,35 mm (prise micro)

le flux audio à diffuser : soit la source de lecture (Jack 3,5 mm), soit le micro

(Jack 6,35 mm).

Sortie : 4 borniers à vis pour câble d’enceintes

(compatible de 24 à 12 AWG)

Régulateur

Gain : 40dB

Volume réglable par potentiomètre

volume

Puissance de sortie : 15W RMS par canal

THD+N : 0,06 % (@ RL= 8 ohm, f = 1 KHz)

Possibilité de connecter un régulateur de

volume à distance via la prise RJ45

Boîtier Métal : 115 x 98 x 30 mm

Format compact pour installation facile

Alim. fournie

Réf. (72) 1921

À CONNECTER DIRECTEMENT

SUR LES ENCEINTES

Vue arrière

Vue avant

Ordinateur

portable

Paire

Cordon Jack 3,5 mm

d’enceintes

Câbles HP

Jack 6,35 mm

Sélection

RCA

COMMUTATEUR DE DÉMO BARRES-SON 1 vers 5

Permet de connecter jusqu’à 5 barres de son sur une seule et même source audio

Entrée : 1 x 2 RCA

stéréo et de sélectionner alternativement entre les différents modèles de barres de son

pour pouvoir apprécier les différences de rendu accoustique. Idéal pour un auditorium

Sortie : 5 x 2 RCA

où le vendeur pourra faire la démonstration concrète de la montée en gamme

des produits exposés et ainsi aider le client final à faire son choix.

Sélection par touches

Dim. 210 x 95 x 45 mm

Auto alimenté

Réf. (72) 1915

Vue arrière

Vue avant

BARRES DE SON

EN EXPOSITION MAGASIN

Modèle A

Cordons 2 RCA

Modèle B

Modèle C

Modèle D

Modèle E

Lecteur

Cordon 2 RCA

Sélection

COMMUTATEUR DE DÉMO ENCEINTES 1 vers 6

Permet de connecter jusqu’à 6 paires d’enceintes sur un seul et même amplificateur

Entrée : 4 Borniers Haut-Parleur

audio stéréo et de sélectionner alternativement entre les différents modèles

d’enceintes pour pouvoir apprécier les différences de rendu accoustique. Idéal pour

Sortie : 24 Borniers Haut-Parleur

un auditorium où le vendeur pourra faire la démonstration concrète de la montée

en gamme des produits exposés et ainsi aider le client final à faire son choix.

Sélection par touches de sélection

Puissance par canal : 150 Watt

Fréquence de réponse : +/- 0.1 dB de 20Hz à 20KHz

Protection

Protection ESD

ESD

Dim. 290 x 170 x 60 mm

Auto alimenté

Réf. (72) 1916

Vue arrière

ENCEINTES

EN EXPOSITION MAGASIN

Vue avant

Modèle A

Câbles HP

Modèle B

Modèle C

Modèle D

Modèle E

Modèle F

Ampli

Numérique

Câble HP

Sélection

TOSLINK

SÉLECTEUR TOSLINK 4 vers 1

Permet de sélectionner alternativement une source parmi 4 sur un seul et même

diffuseur audio (ampli, barre de son, home cinéma…).

Entrée : 4 TOSLINK

Sortie : 1 TOSLINK

Fréquence max : 192 KHz

Formats audio : LPCM, Dolby 5.1 & DTS 5.1

Sélection par télécommande

Dim. : 154 x 69 x 22 mm

Alim. fournie

Réf. (72) 1913

Vue arrière

Vue avant

Jeux Vidéo HD

Home

Cinéma

Cordons Toslink

Démodulateur TV

Cordon Toslink

Lecteur Blu-ray

Écran plat

(LED, LCD ou Plasma)

TOSLINK

Distribution

RÉPARTITEUR TOSLINK 1 vers 4

Permet de diffuser simultanément une source audio HD (ampli, chaîne hifi,

décodeur HD…) sur 4 diffuseurs audio (enceintes, barre-son, ampli…).

Entrée : 1 TOSLINK

Sortie : 4 TOSLINK

Fréquence max : 192 KHz

Formats audio : LPCM, Dolby 5.1 & DTS 5.1

Dim. : 95 x 69 x 22 mm

Alim. Fournie

Réf. (72) 1912

Vue arrière

Vue avant

BARRES DE SON

EN EXPOSITION MAGASIN

Modèle A

Cordons Toslink

Modèle B

Modèle C

Lecteur

Modèle D

Cordon Toslink

Distribution

HDMI

RÉPARTITEURS HDMI AMPLIFIÉS - 225 MHz

Permet de diffuser simultanément une source HDMI (décodeur HD, jeux vidéo HD,

Blu-ray 3D…) vers 2, 4 ou 8 écrans plats ou vidéo-projecteurs en qualité haute

définition numérique. Le branchement des boîtiers en cascade est possible

sur 3 niveaux : idéal pour créer un mural d’exposition en magasin.

Full HD

Entrée : 1 HDMI

1080p

Sortie : 2 HDMI

Connectique Or

Amplification et synchro automatique

Dim. : 155 x 70 x 24 mm

Alim. fournie

Réf. (72) 6994

Entrée : 1 HDMI

Sortie : 4 HDMI

Connectique Or

Amplification et synchro automatique

Dim. : 155 x 70 x 24 mm

Alim. fourni

Réf. (72) 6995

Entrée : 1 HDMI

Sortie : 8 HDMI

Connectique Or

Amplification et synchro automatique

Dim. : 260 x 115

x 27 mm

Alim. fournie

Réf. (72) 6996

Écrans plats

(LED, LCD ou Plasma)

HD TV

1080p

Cordons HDMI

HD TV

1080p

HD TV

1080p

Lecteur Blu-ray

Cordon HDMI

HD TV

1080p

HD TV

1080p

HD TV

1080p

HD TV

1080p

HD TV

1080p

HDMI

Distribution

KIT HDMI 1 vers 4 - Ultra HD 4K - 340 Mhz

Permet de diffuser simultanément une source HDMI (décodeur HD,

Kit HDMI x 4

jeux vidéo HD, Blu-ray 3D …) sur 4 écrans plats

Composition :

ou vidéo-projecteurs en qualité haute définition numérique.

1 Distributeur HDMI 1 Entrée / 4 Sorties

Dim. : 155 x 70 x 24 mm

+ 2 Cordons HDMI 4K - Mâle / Mâle - 2,00 m

Ultra HD

Protection

EDID

+ 3 Cordons HDMI 4K - Mâle / Mâle - 3,00 m

ESD

Manager

Connectique Or

Alim. fournie

Réf. (72) 7960

5 CORDONS HDMI 4K INCLUS

KIT HDMI 1 vers 8 - Ultra HD 4K - 340 Mhz

Permet de diffuser simultanément une source HDMI (décodeur HD,

jeux vidéo HD, Blu-ray 3D …) sur 8 écrans plats

Kit HDMI x 8

ou vidéo-projecteurs en qualité haute définition numérique.

Composition :

1 Distributeur HDMI 1 Entrée / 8 Sorties

Dim. : 260 x 115 x 27 mm

Ultra HD

Protection

EDID

+ 3 Cordons HDMI 4K - Mâle / Mâle - 2,00 m

ESD

Manager

+ 3 Cordons HDMI 4K - Mâle / Mâle - 3,00 m

+ 3 Cordons HDMI 4K - Mâle / Mâle - 5,00 m

Connectique Or

Alim. fournie

Réf. (72) 7961

9 CORDONS HDMI 4K INCLUS

Distribution

HDMI

RÉPARTITEUR HDMI 1 vers 2 - 340 MHz

Permet de diffuser simultanément un contenu Ultra HD vers 2 écrans TV UHD

Entrée : 1 HDMI

ou vidéo-projecteurs UHD en résolution numérique 4K x 2K (nouveau standard

Sortie : 2 HDMI

de diffusion cinématographique équivalent à une qualité d’image 4 fois supérieure

Connectique Or

au Full HD 1080p).

Amplification et synchro automatique

Fonction para-surtenseur (ESD)

Ultra HD

Protection

Dim. : 155 x 70 x 24 mm

ESD

Alim. fournie

Réf. (72) 6991

Vue avant

Vue arrière

Écran plat

(LED, LCD ou Plasma)

Cordon HDMI

UHD TV

Vidéo-projecteur

4K x 2K

Ultra HD 4K

Lecteur Blu-ray

Ultra HD 4K

Cordon HDMI

HDMI

Distribution

RÉPARTITEUR HDMI 1 vers 4 - 340 MHz

Permet de diffuser simultanément un contenu Ultra HD vers plusieurs écrans TV UHD ou vidéo-projecteurs UHD

en résolution numérique 4K x 2K (nouveau standard de diffusion cinématographique équivalent à une qualité d’image

4 fois supérieure au Full HD 1080p). De plus, l’EDID Manager permet d’éviter les conflits de compatibilité entre appareils

car l’encodage des résolutions détérminé par les 4 switchs (15 combinaisons possibles) fige les informations audio

et vidéo transférées par la source. Le branchement des boîtiers en cascade est possible sur 3 niveaux : idéal pour créer

un mural d’exposition en magasin.

Entrée : 1 HDMI

Ultra HD

Protection

EDID

Sortie : 4 HDMI

ESD

Manager

Connectique Or

Amplification et synchro automatique

Fonction para-surtenseur (ESD)

Dim. : 155 x 70 x 24 mm

Alim. fournie

Réf. (72) 6992

Vue arrière

Vue avant

EDID MANAGER

15 Réglages

Formats de

Possibles

Résolutions

0000

Copie EDID de la HDMI OUT 1

0001

1080p / 2CH AUDIO

0010

1080p / DOLBY DTS 5.1

Écrans plats

0011

1080p / HD AUDIO

(LED, LCD ou Plasma)

0100

1080i / 2CH AUDIO

0101

1080i / DOLBY DTS 5.1

UHD TV

0110

1080i / HD AUDIO

4K x 2K

0111

3D / 1080p / 2CH AUDIO

Cordons HDMI

1000

3D / 1080p / DOLBY DTS 5.1

1001

3D / 1080p / HD AUDIO

1010

4K à 30 ips / 2CH AUDIO

UHD TV

4K x 2K

1011

4K à 30 ips / DOLBY DTS 5.1

1100

4K à 30 ips / HD AUDIO

1101

1080p / 2CH AUDIO

1111

EDID automatique

UHD TV

4K x 2K

Lecteur Blu-ray

Ultra HD 4K

Cordon HDMI

UHD TV

4K x 2K

Distribution

HDMI

RÉPARTITEUR HDMI 1 vers 8 - 340 MHz

Permet de diffuser simultanément un contenu Ultra HD vers plusieurs écrans TV UHD ou vidéo-projecteurs UHD

en résolution numérique 4K x 2K (nouveau standard de diffusion cinématographique équivalent à une qualité d’image

4 fois supérieure au Full HD 1080p). De plus, l’EDID Manager permet d’éviter les conflits de compatibilité entre appareils

car l’encodage des résolutions détérminé par les 4 switchs (15 combinaisons possibles) fige les informations audio

et vidéo transférées par la source. Le branchement des boîtiers en cascade est possible sur 3 niveaux : idéal pour créer

un mural d’exposition en magasin.

Entrée : 1 HDMI

Ultra HD

Protection

EDID

Sortie : 8 HDMI

ESD

Manager

Connectique Or

Amplification et synchro automatique

Fonction para-surtenseur (ESD)

Dim. : 260 x 115 x 27 mm

Alim. fournie

Réf. (72) 6993

Vue arrière

Vue avant

EDID MANAGER

15 Réglages

Formats de

Possibles

Résolutions

0000

Copie EDID de la HDMI OUT 1

0001

1080p / 2CH AUDIO

0010

1080p / DOLBY DTS 5.1

0011

1080p / HD AUDIO

Écrans plats

0100

1080i / 2CH AUDIO

(LED, LCD ou

Plasma)

0101

1080i / DOLBY DTS 5.1

0110

1080i / HD AUDIO

UHD TV

4K x 2K

0111

3D / 1080p / 2CH AUDIO

Cordons HDMI

1000

3D / 1080p / DOLBY DTS 5.1

UHD TV

1001

3D / 1080p / HD AUDIO

4K x 2K

1010

4K à 30 ips / 2CH AUDIO

UHD TV

1011

4K à 30 ips / DOLBY DTS 5.1

4K x 2K

1100

4K à 30 ips / HD AUDIO

UHD TV

1101

1080p / 2CH AUDIO

4K x 2K

1111

EDID automatique

UHD TV

4K x 2K

Lecteur Blu-ray

UHD TV

4K x 2K

Ultra HD 4K

Cordon HDMI

UHD TV

4K x 2K

UHD TV

4K x 2K

HDMI

Distribution

RÉPARTITEUR HDMI 1 vers 16 - 340 MHz

Permet de diffuser simultanément un contenu Ultra HD vers 16 écrans TV UHD ou

Entrée : 1 HDMI

vidéo-projecteurs UHD en résolution numérique 4K x 2K (nouveau standard de diffusion

Sortie : 16 HDMI

cinématographique équivalent à une qualité d’image 4 fois supérieure au Full HD 1080p).

Connectique Or

Amplification et synchro automatique

Ultra HD

Protection

EDID

Dim. : 440 x 200 x 44 mm

Alim. fournie

ESD

Manager

Réf. (72) 6997

Vue arrière

Écrans plats

Vue avant

(LED, LCD ou Plasma)

UHD TV

4K x 2K

Cordons HDMI

UHD TV

4K x 2K

Lecteur Blu-ray

UHD TV

Ultra HD 4K

4K x 2K

Cordon HDMI

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

UHD TV

4K x 2K

Cordons HDMI

UHD TV

4K x 2K

Distribution

PRÉCONISATIONS DE BRANCHEMENTS

6 ÉTAPES POUR OPTIMISER VOTRE INSTALLATION D’AFFICHAGE DYNAMIQUE EN HDMI :

Les distributeurs HDMI fournis par ERARD CONNECT sont compatibles avec la norme CEC, les signaux 3D,

le protocole EDID et la norme HDCP.

On différenciera cependant les Réf. 6995 et 6996 (résolution vidéo max. Full HD 1080p - 225 MHz) des Réf. 6992

et 6993 (résolution vidéo max. 4K x 2K - 340 MHz).

Le branchement des boîtiers en cascade permet de créer un mural de démonstration professionnel en conservant

une qualité de restitution audio-vidéo optimale sur l’ensemble des écrans.

Chaque sortie HDMI est amplifiée et synchronisée automatiquement.

De part la nature du signal HDMI (signal numérique haut débit bidirectionnel entre la source et le récepteur), une installation

d’affichage dynamique implique une méthodologie de branchement rigoureuse, c’est pourquoi nous vous invitons à suivre

les conseils suivants :

PRÉPARATION

Nous vous recommandons de schématiser votre installation afin de visualiser l’emplacement des distributeurs

HDMI (idéalement la source sera placée au centre du mural d’écrans).

Le boîtier maître doit être de préférence un Distributeur HDMI 8 sorties

Lecteur HD

Source HD

avec gestion de l'EDID, qui aura un minima de 2 sorties laissées

(Canal Sat HD - Blu-ray 3D)

vacantes. L'objectif est double : éviter les conflits de résolution et

limiter la charge électrique pour assurer une amplification constante

sur l'ensemble de l'installation.

Distributeur HDMI Maître

HDMI 1 x 8

Niveau n° 1

+ EDID Manager

Niveau n° 2

HDMI 1 x 8

Niveau n° 3

HDMI 1 x 8

HD TV

HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV HD TV

x 8

Comme le montre le schéma ci-dessus, le branchement des boîtiers se fait en « Étoile » et non en « Série ».

De plus, une installation HDMI ne devra pas compter plus de 3 étages de boîtiers.

Une fois votre installation schématisée, vous pourrez prévoir l’emplacement des distributeurs HDMI dans le mobilier.

De la même façon, vous pourrez adapter aux mieux les longueurs de cordons HDMI nécessaires :

• Entre la source et le distributeur HDMI Maître : utilisez un cordon HDMI de petite longueur (3 mètres max.)

• Entre les distributeurs HDMI et les écrans : utilisez des cordons HDMI inférieurs à 5 mètres

• Pour toute connexion HDMI supérieure à 10 mètres, nous vous conseillons d’utiliser:

ref: 7984

ref: 7976

Déport HDMI 1 x 1 via RJ45

- Jusqu’à 50 mètres

- Jusqu’à 80 mètres

- Sortie HDMI By-Pass sur l’émetteur

- Compatible Ultra HD 4K / CEC / HDCP

- Compatible 1080p / CEC / HDCP

PRÉCONISATIONS DE BRANCHEMENTS

Distribution

BRANCHEMENT

En partant de la source pour arriver aux écrans, reliez les boîtiers avec les cordons HDMI que vous avez

précédemment envisagés (il est encore temps de remplacer les cordons prévus par des longueurs inférieures

pour limiter les risques d’affaissement du signal, principalement dus aux longueurs de cordons).

Une fois les branchements effectués, vérifiez :

- Le bon raccordement entre les cordons et les boîtiers, et entre les blocs secteur et les prises électriques.

- L’accessibilité aux boîtiers de distribution HDMI.

- L’intégration des boîtiers dans des endroits laissant un passage d’air pour une ventilation efficace.

- La fonction "HDMI control" doit être désactivée sur tous les écrans du mural (aussi connue sous les appellations :

CEC, Viera Link, Bravia Theatre Sync, AnyNet+, Regza link, Aquos Link...).

- La fonction "ECO" ou veille automatique doit également être desactivée.

MISE EN ROUTE

L’ordre d’allumage doit respecter la chronologie suivante :

1. Les écrans

2. Les distributeurs HDMI

3. La source HD

Les leds des distributeurs clignotent jusqu’à ce que la synchronisation soit effectuée, dés que les leds s’allument

de manière fixe, les images apparaissent sur les écrans (tous les écrans ne détectent pas automatiquement

la source, il faut donc sélectionner manuellement l’entrée HDMI des écrans restés noirs).

Important : Ne pas éteindre, mettre en veille ou débrancher un écran pendant le fonctionnement du mural d’écrans

de démonstration, cela peut provoquer une perte de synchronisation des distributeurs HDMI

et par conséquent, une perte d’image sur certains écrans.

EN CAS DE DYSFONCTIONNEMENT

- Perte d’image aléatoire

Difficiles à diagnostiquer, car propres à l’environnement de chaque point de vente, ces disfonctionnements

temporaires pourront être solutionnés en effectuant des ajustements sur la zone à stabiliser.

Préconisations :

Éteindre le distributeur HDMI concerné, puis le rallumer avec le bouton ON/OFF.

La synchronisation se fait automatiquement.

Vérifier les acheminements de cordons HDMI, dans le cas échéant, contourner les sources parasitaires (néons,

transformateur électrique, climatisation…) et dans la mesure du possible, isoler les connexions électriques.

Dans le cas de distributeurs situés dans un espace confiné (cloison, trappe, podium…), sortir le boîtier et faire

des essais après l’avoir positionné sur une zone offrant un passage d’air suffisant pour une ventilation efficace.

- Perte d’image récurrente

Une installation HDMI de magasin est soumise à une utilisation intensive et dépend de la configuration de chaque

établissement (durée de fonctionnement, coupures de courant, manipulations des clients…).

Dans le cas d’écrans noirs ne se synchronisant plus, même après avoir opéré les préconisations énoncées dans

le paragraphe « Perte d’image aléatoire » vous pouvez être amené à remplacer le matériel comme suit :

Dans le cas d’un distributeur dont le voyant de mise sous-tension resterait éteint,

Remplacer le bloc d’alimentation en gardant le même ampérage (des coupures de courant répétées limitent

leur durée de vie).

Dans le cas où une entrée ou une sortie HDMI serait diagnostiquée comme hors-service,

Remplacer le distributeur défectueux (le disfonctionnement d’un distributeur HDMI peut engendrer une perte

de synchronisation des distributeurs branchés en amont et en aval, d’où la nécessité d’effectuer des vérifications

branche par branche pour localiser le maillon à l’origine des anomalies constatées).

Certains écrans TV entrée de gamme n’étant pas équipés de la technologie permettant la diffusion d’une image

Ultra HD 4K, ils ne pourront pas se synchroniser avec une source qui diffuse une résolution Ultra HD 4K, il vous

faudra donc diminuer la résolution de la source en Full HD 1080p ou en 720p.

Distribution

VGA

MATRICE VGA 4 vers 4

Permet de connecter simultanément 4 sources audio-vidéo informatiques

sur le même boîtier de distribution. La sélection de source se fait indépendamment

Entrée : 4 VGA

sur chacune des 4 sorties.

4 Jack 3,5mm

1 RS-232

1 Jack IR

Sortie : 4 VGA

4 Jack 3,5mm

Déport de télécommande

Sélection par touche de sélection,

par télécommande ou via RS-232

Résolution maximale: 1920 x 1200,

1080p à 60Hz

Bande passante : 500 MHz

Dim. 267 x 115 x 45 mm

Alim. et cellule IR fournies

Réf. (72) 7699

Vue arrière

Vue avant

Ordinateur

Moniteurs LCD

Portable N°1

Cordons VGA + Jack 3,5 mm

Ordinateur

Portable N°2

Unité Centrale N°1

Unité Centrale N°2

VGA

Distribution

RÉPARTITEURS VGA + Audio

Permet de diffuser simultanément une source VGA vers 2, 4 ou 8 moniteurs LCD

informatiques en restituant l’audio et la vidéo séparément.

Entrée : 1 VGA (HD 15) Mâle + 1 Jack 3,5 mm

Sortie : 2 VGA (HD 15) + 2 Jack 3,5 mm

Résolution maximale : 1920 x 1200 et 1080p

Bande passante : 500 MHz

Dim. : 120 x 71 x 24,5 mm

Alim. fournie

Réf. (72) 7703

Entrée : 1 VGA (HD 15) Mâle + 1 Jack 3,5 mm

Sortie : 4 VGA (HD 15) + 4 Jack 3,5 mm

Résolution maximale : 1920 x 1200 et 1080p

Bande passante : 500 MHz

Dim. : 165 x 92 x 45 mm

Alim. fournie

Réf. (72) 7700

Entrée : 1 VGA (HD 15) Mâle + 1 Jack 3,5 mm

Sortie : 8 VGA (HD 15) + 8 Jack 3,5 mm

Résolution maximale : 1920 x 1200 et 1080p

Bande passante : 500 MHz

Dim. : 267 x 115 x 45 mm

Alim. fournie

Réf. (72) 7701

Moniteurs LCD

Cordons VGA (HD 15)

Enceintes amplifiées

Cordons Jack 3,5 mm

Unité Centrale

Cordon VGA (HD 15)

Cordon Jack 3,5 mm

Déport via

RJ45

HDMI

DÉPORT HDMI 1 vers 1 via RJ45 + By-pass HDMI

Permet de distribuer une source audio-vidéo numérique vers 2 displays (écran

plat ou vidéo-projecteur) l’un à proximité (par cordon HDMI) et l’autre à distance

Émetteur : Entrée : 1 HDMI

(via un seul câble RJ45).

Sortie : 1 RJ45

1 HDMI By-Pass

Transfert

Fonction transfert de télécommande (38 KHz)

Full HD

HDMI

Jusqu’à

Récepteur : Entrée : 1 RJ45

1080p

By pass

50 m

Téléco.

Sortie : 1 HDMI

Dim. de chaque boîtier : 77 x 64 x 25 mm

Alim. et cellules IR fournies

Réf. (72) 7984

MATÉRIEL

CONSEILLÉ

Réf. 2388

Emetteur

Cordon RJ45 Cat. 6a

50 mètres

Autres longueurs

disponibles

(voir page 7)

Récepteur

Câblage RJ45

Emetteur

Cat. 6

Récepteur

(jusqu’à 50 m)

Cordon HDMI

Cellule IR

Télécommande

du lecteur

Blu-ray

Cordon HDMI

Écran plat n°2

Lecteur Blu-ray

(LED, LCD ou Plasma)

Cellule IR

Écran plat n°1

(LED, LCD ou Plasma)

Déport via

HDMI

RJ45

DÉPORT HDMI 1 vers 1 sur IP

Permet de réaliser un branchement HDMI grande longueur sans perte de qualité via

Émetteur : Entrée : 1 HDMI

un câble RJ45. La compatibilité IP permet d’ajouter un nombre important de récepteurs

Sortie : 1 RJ45

tout en conservant une qualité d’image HD 1080p en passant via un switch ethernet

Fonction transfert de télécommande (38 KHz)

ou en ajoutant des récepteurs supplémentaires à un réseau Ethernet existant.

Récepteur : Entrée : 1 RJ45

Transfert

Compatible

Sortie : 1 HDMI

Full HD

Jusqu’à

Réseau

Bande passante: 225 MHz

1080p

80 m

Dim. de chaque boîtier : 100 x 65 x 25 mm

Téléco.

TCP/IP

Alim. et cellules IR fournies

Réf. (72) 7931

MATÉRIEL

CONSEILLÉ

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Emetteur

Récepteur

Autres longueurs

disponibles

Emetteur

(voir page 7)

Cordon HDMI

Câblage RJ45

Lecteur Blu-ray

Cat. 6

(jusqu’à 80 m)

Cellule IR

MATÉRIEL

CONSEILLÉ

(EN OPTION)

Récepteur

Cordon HDMI

Cellule IR

Télécommande

du lecteur

Blu-ray

Récepteur seul

Réf. (72) 7931 RX

Écran plat

(LED, LCD ou Plasma)

Déport via

RJ45

HDMI

KIT DE DÉPORT HDMI 1 vers 4 sur IP

Permet de distribuer une source audio-vidéo numérique vers 4 displays (écran plat

1 Émetteur : Entrée : 1 HDMI

ou vidéo-projecteur) à distance. La compatibilité IP permet d’ajouter un nombre

Sortie : 1 RJ45

important de récepteurs tout en conservant une qualité d’image HD 1080p en passant

Fonction transfert de télécommande (38 KHz)

via un switch ethernet ou en ajoutant des récepteurs supplémentaires à un réseau

4 Récepteurs : Entrée : 1 RJ45

ethernet existant.

Sortie : 1 HDMI

Transfert

Compatible

1 Switch ethernet 5 Ports - 100 Mbps

Full HD

Jusqu’à

Réseau

Bande passante: 225 MHz

1080p

80 m

Téléco.

TCP/IP

Dim. de chaque boîtier : 100 x 65 x 25 mm

Alim. et cellules IR fournies

Réf. (72) 7934

1 Emetteur

4 Récepteurs

MATÉRIEL

1 Switch ethernet 5 ports

CONSEILLÉ

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

disponibles

(voir page 7)

Déport via

HDMI

RJ45

Câblage RJ45

Cat. 6

Emetteur

(jusqu’à 20 m)

Cordon HDMI

Câblages RJ45

Cat. 6

(jusqu’à 80 m)

Lecteur Blu-ray

Cellule IR

Switch

ethernet

Récepteurs

Cellule IR

Télécommande

du lecteur

Blu-ray

Cordon

HDMI

MATÉRIEL

CONSEILLÉ

(EN OPTION)

Écrans plats

(LED, LCD ou Plasma)

Récepteur seul

Réf. (72) 7931 RX

Déport via

RJ45

HDMI

KIT DE DÉPORT HDMI 1 vers 7 sur IP

Permet de distribuer une source audio-vidéo numérique vers 7 displays (écran plat

ou vidéo-projecteur) à distance. La compatibilité IP permet d’ajouter un nombre

1 Émetteur : Entrée : 1 HDMI

Sortie : 1 RJ45

important de récepteurs tout en conservant une qualité d’image HD 1080p en passant

Fonction transfert de télécommande (38 KHz)

via un switch ethernet ou en ajoutant des récepteurs supplémentaires à un réseau

ethernet existant.

7 Récepteurs : Entrée : 1 RJ45

Sortie : 1 HDMI

Transfert

Compatible

Full HD

Jusqu’à

1 Switch Ethernet 8 Ports - 1 Gbps

Réseau

1080p

80 m

Bande passante : 225 MHz

Téléco.

TCP/IP

Dim. de chaque boîtier : 100 x 65 x 25 mm

Alim. et cellules IR fournies

Réf. (72) 7937

1 Emetteur

7 Récepteurs

MATÉRIEL

CONSEILLÉ

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

disponibles

(voir page 7)

1 Switch ethernet 8 ports

Déport via

HDMI

RJ45

Emetteur

Câblage RJ45

Cat. 6

Cordon HDMI

(jusqu’à 20 m)

Lecteur Blu-ray

Cellule IR

Câblages RJ45

Cat. 6

(jusqu’à 80 m)

Switch

ethernet

Récepteurs

Cellule IR

Télécommande

du lecteur

Blu-ray

Cordon

HDMI

MATÉRIEL

CONSEILLÉ

(EN OPTION)

Écrans plats

(LED, LCD ou Plasma)

Récepteur seul

Réf. (72) 7931 RX

Déport via

RJ45

HDMI

DÉPORT HDMI 1 vers 1 + Ethernet via RJ45

Permet de déporter une source audio-vidéo HD à distance via un seul câble RJ45.

Il est également possible de déporter une connexion Ethernet en paralléle du flux

1 Émetteur

HDMI (applications: partage de connexion internet, création d’un réseau local...).

Entrée : 1 HDMI

La compatibilité POE permet de ne pas alimenter le récepteur (il est alimenté à

1 RJ45 (Ethernet LAN)

1 RS 232 (3 plots)

distance par l’émetteur via le cordon RJ45 Cat. 6a).

Sortie : 1 RJ45 (HD Base T Cat. 6)

Boîtier métal

Transfert

Pilotable

POE

Ultra HD

Certifié

Jusqu’à

Dim. 111 x 75 x 23,5 mm

via

Alim.

HD BaseT

80 m

Téléco.

RS 232

via RJ45

1 Récepteur

Entrée : 1 RJ45 (HD Base T Cat. 6)

Sortie: 1 HDMI

2 RJ45 (Ethernet LAN)

1 RS 232 (3 plots)

Boîtier métal

Dim. 111 x 75 x 23,5 mm

Résolution vidéo : jusqu’à Ultra HD 4K

Compatible : 3D, CEC, HDCP

Synchronisation automatique

Résolution audio : LPCM, DTS HD, DOLBY TRUE HD

Fonction transfert de télécommande

bi-directionnel (38 KHz)

Alim. et cellules IR fournies

Réf. (72) 7976

Emetteur

MATÉRIEL

CONSEILLÉ

Récepteur

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

disponibles

(voir page 7)

Emetteur

Lecteur Blu-ray

Ultra HD 4k

Cordon HDMI

Câblage RJ45 Cat. 6 (jusqu’à 80 m)

Cellule IR

Écran plat

(LED, LCD ou Plasma)

Cordon

Ethernet

Cordon HDMI

Modem ADSL

Récepteur

Télécommande

Cellule IR

du lecteur

Blu-ray

Ordinateur

Cordon

Ethernet

Portable

Déport via

HDMI + ETHERNET

RJ45

KIT DE DÉPORT HDMI 1 vers 4 + Ethernet via RJ45

Permet de déporter une source audio-vidéo HD vers 4 displays (écrans TV ou Vidéo-

projecteurs...) à distance via des câbles RJ45 de grandes longueurs. Il est également

1 Émetteur

possible de déporter une connexion Ethernet en paralléle du flux HDMI (applications :

Entrée : 1 HDMI

partage de connexion internet, création d’un réseau local...).

1 RJ45 (Ethernet LAN)

Sortie : 2 RJ45 (Ethernet LAN)

4 RJ45 (HD Base T Cat. 6)

Ultra HD

Certifié

Jusqu’à

Boîtier métal

HD BaseT

80 m

Dim. 111 x 75 x 23,5 mm

4 Récepteurs

Entrée : 1 RJ45 (HD Base T Cat. 6)

Sortie : 1 HDMI

2 RJ45 (Ethernet LAN)

Boîtier métal

Dim. 111 x 75 x 23,5 mm

Résolution vidéo : jusqu’à 1080p / 120 Hz

Compatible : 3D, CEC, HDCP

Synchronisation automatique

Résolution audio : LPCM, DTS HD, DOLBY TRUE HD

4 Récepteurs

Fonction transfert de télécommande (38 KHz)

Alim. fournies

Réf. (72) 7977

Emetteur

MATÉRIEL

CONSEILLÉ

Modem ADSL

Cordon Ethernet

Câblages RJ45 Cat. 6 (jusqu’à 80 m)

Démodulateur TV

/ Canal+ HD

Cordon HDMI

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

disponibles

(voir page 7)

Emetteur

Récepteurs

Zone d’affichage

dynamique N°1

dynamique N°2

dynamique N°3

dynamique N°4

Déport via

RJ45

HDMI + ETHERNET

KIT DE DÉPORT HDMI 4 vers 4 + Ethernet via RJ45

Permet de déporter et sélectionner 4 sources audio-vidéo HD à distance via des

1 Émetteur

câbles RJ45 de grandes longueurs (la sélection de source se fait indépendamment

Entrée : 4 HDMI

sur chacune des 4 sorties, les 16 combinaisons étant possibles).

1 RJ45 (Ethernet LAN)

Il est également possible de déporter une connexion Ethernet en paralléle du flux

1 RS 232 (3 plots)

1 RJ45 (Pilotage via IP)

HDMI (applications: partage de connexion internet, création d’un réseau local...).

Sortie : 4 RJ45 (HD Base T Cat. 6)

4 HDMI By-pass

Transfert

Pilotable

POE

Ultra HD

Certifié

Jusqu’à

HDMI

1 RS 232 (3 plots)

via

Alim.

HD BaseT

80 m

By Pass

Boîtier métal

Téléco.

RS 232

via RJ45

Dim. 440 x 200 x 50 mm

4 Récepteurs

Entrée : 1 RJ45 (HD Base T Cat. 6)

Sortie : 1 HDMI

1 RJ45 (Ethernet LAN)

1 RS 232 (3 plots)

Boîtier métal

Dim. 111 x 75 x 23,5 mm

Résolution vidéo : jusqu’à Ultra HD 4K

Compatible : 3D, CEC, HDCP

Synchronisation automatique

Résolution audio : LPCM, DTS HD, DOLBY TRUE HD

Fonction transfert de télécommande

bi-directionnel (38 KHz)

Emetteur - Vue arrière

Sélection par télécommande

Alim. fournies

Réf. (72) 7978

Emetteur - Vue avant

MATÉRIEL

CONSEILLÉ

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

disponibles

(voir page 7)

4 Récepteurs

Déport via

HDMI + ETHERNET

RJ45

Modem ADSL

Cordon Ethernet

Lecteur Blu-ray

Cordons HDMI

Démodulateur TV

/ Canal+ HD

Démodulateur TNT

Jeux Vidéo HD

Câblages RJ45 Cat. 6

(jusqu’à 80 m)

Emetteur

Cellule IR

Récepteurs

Télécommande

du lecteur

Blu-ray

Écran plat

(LED, LCD ou Plasma)

Cordon

Ethernet

Cordon HDMI

Zone d’affichage

dynamique N°2

dynamique N°3

dynamique N°4

Zone d’affichage

dynamique N°1

Ordinateur

Portable

Déport via

RJ45

HDMI

DÉPORT HDMI 1 vers 1 via FIBRE OPTIQUE

Permet de déporter une source audio-vidéo numérique vers un écran plat ou un vidéo-

projecteur par l’intermédiaire d’un câblage Fibre Optique Mono-Mode grande longueur

Émetteur

(SC Simplex).

Entrée : 1 HDMI

Sortie : 1 Fibre Optique SC Simplex

Transfert

Récepteur

Full HD

Jusqu’à

Entrée : 1 Fibre Optique SC Simplex

1080p

1 Km

Sortie : 1 HDMI

Téléco.

Format compact pour installation facile

Dim. : 110 x 80 x 25 mm

Alim. fournies

Réf. (72) 7991

Emetteur

Lecteur Blu-ray

Cordon HDMI

Récepteur

Cellule IR

Câblage Fibre Optique SC Simplex

(plusieurs

kilomètres possibles)

Écran plat

(LED, LCD ou Plasma)

Cordon HDMI

Récepteur

Cellule IR

Télécommande

du lecteur

Blu-ray

Déport via

HDMI

RJ45

CORDONS FIBRE OPTIQUE SC SIMPLEX

ADAPTATEURS FIBRE OPTIQUE SC SIMPLEX

SC Simplex Femelle /

SC Simplex Mâle /

SC Simplex Femelle

SC Simplex Mâle

Fibre Optique Mono-Mode 9 / 125 - OS1

Réf. (72) 1545

Gaine PVC OFNR (3 mm)

2,00 m

Réf. (72) 1562

5,00 m

Réf. (72) 1563

20,00 m

Réf. (72) 1564

SC Simplex Femelle /

LC Simplex Mâle

50,00 m

Réf. (72) 1565

Réf. (72) 1540

100,00 m

Réf. (72) 1566

300,00 m

Réf. (72) 1567

1 Km

Réf. (72) 1568

 Dim. des prises : 30 x 9 x 8 mm

SC Simplex Femelle /

FC Simplex Mâle

Réf. (72) 1541

SC Simplex Femelle /

ST Simplex Mâle

Réf. (72) 1542

Déport via

RJ45

HDMI + USB

DÉPORT KVM (1 HDMI + 3 USB + 1 Ethernet) via RJ45

Permet de piloter un ordinateur et des périphériques informatiques à

Emetteur

distance. La compatibilité POE permet de ne pas alimenter le récepteur

Entrée : 1 HDMI (à connecter à la sortie vidéo de

(il est alimenté à distance par l’émetteur via le cordon RJ45 Cat. 6a).

l’unité centrale)

USB N° 1 (clavier)

USB N° 2 (souris)

Transfert

POE

Pilotable

MATÉRIEL

Ultra HD

Jusqu’à

USB N° 3 (imprimante, disque dur externe…)

Alim.

via

CONSEILLÉ

1 RS 232 (3 plots)

80 m

Téléco.

via RJ45

RS 232

1 RJ45 Ethernet

Sortie : 1 RJ45

Boîtier Métal : 145 x 145 x 25 mm

Alim. fournie

Récepteur

Entrée : 1 RJ45

Réf. 2387

Sortie : 1 HDMI (à connecter au moniteur)

USB N° 1 (clavier)

Cordon RJ45 Cat. 6a

USB N° 2 (souris)

80 mètres

USB N° 3 (imprimante, disque dur externe…)

Autres longueurs

1 RS 232 (3 plots)

1 RJ45 Ethernet

disponibles

(voir page 7)

Boîtier Métal : 145 x 145 x 25 mm

Alim. fournie

Fonctions:

- Transfert de télécommande bi-directionnel

- POE: le boîtier Récepteur n’a pas besoin de bloc

secteur car alimenté par le boîtier emetteur

via le cordon RJJ45

- Pilotable via RS 232

Réf. (72) 7929

Emetteur

Vue avant

Vue arrière

Récepteur

Vue avant

Vue arrière

Déport via

HDMI + USB

RJ45

Ordinateur

Portable

Cordon

HDMI

Cordon

USB

(Clavier)

(Souris)

Emetteur

Cordon

USB

Ethernet

Câblage RJ45

Cat. 6

Disque dur

(jusqu’à 80 m)

externe

Modem ADSL

Moniteur

Récepteur

Cordon HDMI

Clavier

Cordon USB

Ordinateur

Portable

Souris

Cordon Ethernet

Cordon USB

Déport via

RJ45

VGA

DÉPORT VGA + Audio via RJ45

Permet de distribuer un signal vidéo informatique (VGA) et un signal audio-stéréo

Émetteur

(Jack 3,5 mm) vers 2 displays (moniteur LCD ou vidéo-projecteur et enceintes

Entrée : 1 VGA Femelle

amplifiées). L’un à proximité (par cordon VGA + cordon Jack 3,5 mm) et l’autre

1 Jack 3,5mm

à distance (via un seul câble RJ45).

Sortie : 1 VGA Femelle

By-Pass

Sortie

1 Jack 3,5mm

Jusqu’à

VGA

1 RJ45

80 m

By Pass

Récepteur

Entrée : 1 RJ45

Sortie : 1 VGA (luminosité et netteté réglables)

1 Jack 3,5mm

Gain et Peak réglables pour une qualité d’image

optimale

Dim. de l’émetteur : 100 x 65 x 25 mm

Dim. du récepteur : 82 x 43 x 23 mm

Alim. fournies

Réf. (72) 7702

Récepteur

MATÉRIEL

CONSEILLÉ

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

disponibles

Emetteur

(voir page 7)

Récepteur

Câblage RJ45 Cat. 6

Emetteur

(jusqu’à 80 m)

Cordon VGA + Jack 3,5 mm

Unité Centrale

Moniteur n°2

Moniteur n°1

Déport via

VGA + USB

RJ45

DÉPORT KVM (1 VGA + 2 USB) via RJ45

Permet de piloter une seule et même unité centrale depuis

Émetteur

deux postes de travail distants.

Entrée : 1 VGA Mâle (unité centrale)

2 USB (souris + clavier)

Sortie

Sortie : 1 RJ45

Jusqu’à

VGA

1 VGA Femelle (moniteur N°1)

80 m

By Pass

Récepteur

Entrée : 1 RJ45

Sortie : 1 VGA Femelle (moniteur N°2)

2 USB (souris + clavier)

Résolution vidéo : VGA et SVGA

jusqu’à 1280 x 1024p

Synchronisation automatique

Bande passante: 150 MHz

Fréquence horizontale : 30 - 100 KHz

Fréquence verticale : 43 - 120 KHz

Boîtier métal

Dim. 120 x 75 x 25 mm

1 cordon Sub-D 15 + USB / Sub-D 15 inclus

Emetteur

Alim. fournies

Réf. (72) 7927

MATÉRIEL

CONSEILLÉ

Réf. 2387

Récepteur

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

disponibles

(voir page 7)

Unité Centrale

partagée

Moniteur n°2

Cordon spécial

Sub-D 15 + USB

(inclus)

Emetteur

Récepteur

Moniteur n°1

Câblage RJ45 Cat. 6

(jusqu’à 80 m)

Cordon VGA

Clavier n°1

Cordon USB

Clavier n°2

Cordon USB

Souris n°1

Cordon USB

Souris n°2

Cordon USB

Déport via

RJ45

USB

DÉPORT USB 1 vers 1 via RJ45

Permet de déporter le signal USB d’un périphérique informatique

vers un ordinateur, par l’intermédiaire d’un seul câble RJ45.

Émetteur :

Bi-directionnel : lecture et enregistrement.

Entrée : 1 RJ45 Femelle

Sortie : 1 USB Mâle

Récepteur :

Jusqu’à

Entrée : 1 USB Femelle

80 m

Sortie : 1 RJ45 Femelle

Dim. : 60 x 35 x 20 mm

Auto-alimenté

Réf. (72) 2925

MATÉRIEL

CONSEILLÉ

Emetteur

Réf. 2387

Cordon RJ45 Cat. 6a

80 mètres

Autres longueurs

Récepteur

disponibles

(voir page 7)

Emetteur

Récepteur

Câblage RJ45 Cat. 6

(jusqu’à 80 m)

Clavier

Ordinateur

Cordon USB

Souris

Déport via

BNC

RJ45

DÉPORT BNC 2 PLOTS

Jusqu’à

Émetteur

80 m

Entrée: BNC Mâle

Sortie: Bornier à vis 2 plots

Récepteur

Entrée: Bornier à vis 2 plots

Sortie: BNC Mâle

Réf. (72) 7916

Emetteur

Récepteur

Moniteur

Liaison vidéo

Câble Coax (jusquà 80 m)

Liaison vidéo

Caméra AHD

DÉPORT BNC + ALIM. 12V

Émetteur (proche de la caméra)

Jusqu’à

Entrée : 1 BNC Mâle

80 m

1 Alim. 12V Mâle

Sortie : 1 RJ45 Femelle

Fonction para-surtenseur

Récepteur

(proche de la station de diffusion)

Entrée : 1 RJ45 Femelle

Sortie : 1 RCA Mâle

1 Alim. 12V Femelle

Fonction para-surtenseur

Réf. (72) 7918

Liaison vidéo

Emetteur

Câble RJ45 Cat. 6 (jusqu’à 80m)

Récepteur

Liaison 12V

Moniteur

Caméra AHD

Liaison vidéo

Liaison 12V

DÉPORT BNC + ALIM. 12V + AUDIO

Émetteur (proche de la caméra)

Jusqu’à

Entrée : 1 BNC Mâle

80 m

1 RCA Mâle

1 Alim. 12V Mâle

Sortie : 1 RJ45 Femelle

Récepteur

(proche de la station de diffusion)

Entrée : 1 RJ45 Femelle

Sortie : 1 BNC Mâle

1 RCA Mâle

1 Alim. 12V Femelle

Réf. (72) 7917

Liaison audio

Enceintes

Emetteur

Récepteur

amplifiées

Liaison vidéo

Câble RJ45 Cat. 6 (jusqu’à 80m)

Liaison audio

Moniteur

Liaison 12V

Caméra AHD

Liaison vidéo Liaison 12V

Conversion

AHD

CONVERTISSEUR AHD vers VGA + HDMI + YUV + RCA Vidéo + AHD By-pass

Permet de convertir l’image d’une caméra de vidéo-surveillance AHD en 4 formats

vidéo différents.

Entrée : 1 BNC (format AHD 720p@25/30/50/60Hz,

1080p@25/30Hz)

Full HD

AHD

Scaler

Sortie : 1 HDMI (720p@60Hz, 1080p@60Hz)

1 VGA (1280x720@60Hz, 1920x1080@60Hz)

1080p

By Pass

Intégré

1 YUV (720p@60Hz, 1080p@60Hz)

1 RCA Vidéo (576i PAL, 480i NTSC)

1 BNC By-pass (format AHD

720p@25/30/50/60Hz, 1080p@25/30Hz)

Fonction scaler 720p ou 1080p par bouton

de sélection

Dim. : 180 x 80 x 25 mm

Alim. fournie

Réf. (72) 7940

Vue avant

Vue arrière

Moniteur de

Vidéo-surveillance AHD

Cordon BNC

Cordon VGA

Moniteur informatique

Cordon BNC

Caméra AHD

AHD

Conversion

CONVERTISSEUR AHD vers HDMI + AHD BY-PASS

Permet de restituer l’image d’une caméra de vidéo-surveillance AHD sur un écran TV

équipé d’une entrée HDMI en plus du branchement AHD existant.

Entrée : 1 BNC (format AHD 720p@25/30/50/60Hz,

1080p@25/30Hz)

Full HD

AHD

Scaler

Sortie : 1 HDMI (720p@60Hz, 1080p@60Hz)

1 BNC By-pass (format AHD

1080p

By Pass

Intégré

720p@25/30/50/60Hz, 1080p@25/30Hz)

Fonction scaler 720p ou 1080p par bouton

de sélection

Dim. : 95 x 85 x 25 mm

Alim. fournie

Réf. (72) 7941

Vue avant

Vue arrière

Moniteur de

Vidéo-surveillance AHD

Cordon BNC

Caméra AHD

Cordon HDMI

Écran plat

(LED, LCD ou Plasma)

AHD 1 vers 2

Permet de doubler la sortie vidéo d’une caméra de vidéo-surveillance AHD.

Entrée : 1 BNC (format AHD CVI/TVI

720p@25/30/50/60Hz, 1080p@25/30Hz)

Protection

Sortie : 2 BNC (format AHD CVI/TVI

ESD

720p@25/30/50/60Hz, 1080p@25/30Hz)

Dim. : 95 x 85 x 25 mm

Alim. fournie

Réf. (72) 7942

Vue avant

Vue arrière

Moniteurs de

Vidéo-surveillance AHD

Cordon BNC

Caméra AHD

Cordon BNC

Conversion

BNC

CONVERTISSEUR HDMI vers SDi

Permet de connecter une source audio-vidéo HD à un moniteur de vidéo

surveillance équipé d’une entrée SDi.

Entrée : 1 HDMI

Sortie : 1 BNC (Audio 48 KHz intégré)

Résolutions vidéo supportées: SDi (525i, 625) /

Format

HD SDi (720p 50, 60Hz, 1080i 50, 60Hz, 1080p 24, 25,

SDi

30Hz) / 3G SDi (1080p 50, 60Hz)

Fréquence 3G SDi : de 270 Mbps à 2,97 Gbps

Dim. : 120 x 55 x 28 mm

Alim. fournie

Réf. (72) 7963

Vue arrière

Vue avant

Station de

Démodulateur TV

Vidéo-surveillance SDi

/ Canal+ HD

Cordon HDMI

Cordon BNC

CONVERTISSEUR SDi vers HDMI

Permet de connecter une caméra de vidéo-surveillance à un écran TV HD

Entrée : 1 BNC

sans passer par une station de vidéo-surveillance avec une entrée SDi.

Sortie : 1 HDMI (Audio 48 KHz intégré)

Résolutions vidéo supportées: SD SDi (525i, 625) /

Format

HD SDi (720p 50, 60Hz, 1080i 50, 60Hz, 1080p 24, 25,

SDi

30Hz) / 3G SDi (1080p 50, 60Hz)

Fréquence 3G SDi : de 270 Mbps à 2,97 Gbps

Dim. : 120 x 55 x 28 mm

Alim. fournie

Réf. (72) 7964

Vue arrière

Vue avant

Écran plat

Caméra SDi

(LED, LCD ou Plasma)

Cordon BNC

Cordon HDMI

BNC

Conversion

CONVERTISSEUR SDi vers HDMI + By-pass SDi

Permet de restituer l’image d’une caméra de vidéo-surveillance SDi sur un écran TV

Entrée : 1 SDi (BNC Mâle)

équipé d’une entrée HDMI en plus du branchement SDi existant.

Sortie : 1 HDMI Femelle

1 SDi By-pass (BNC Mâle)

Format

Résolutions vidéo supportées: SDi (525i, 625) /

HD SDi (720p 50, 60Hz, 1080i 50, 60Hz, 1080p 24, 25,

SDi

30Hz) / SDi (1080p 50, 60Hz)

Fréquence : jusqu’à 2,97Gbps

Cascadable

Dim. 100 x 70 x 25 mm

Alim. fournie

Réf. (72) 7969

Vue arrière

Vue avant

Écran plat

(LED, LCD ou Plasma)

Cordon HDMI

Cordon BNC

Caméra SDi

Moniteur SDi

SÉLECTEUR - CONVERTISSEUR BNC vers VGA

Permet de connecter une caméra

surveillance sur un moniteur

Entrée : 1 BNC

informatique standard (équipé d’une entrée VGA).

1 VGA

1 S-VHS

Format

(Sélection manuelle)

Sortie : 1 VGA

Dim. : 80 x 50 x 25 mm

Alim. fournie

Réf. (72) 7968

Moniteur

Caméra SD

informatique

Cordon BNC

Cordon VGA

Unité Centrale

Cordon VGA

Conversion

USB ET USB-C

ADAPTATEUR USB vers RJ45 ETHERNET

CONVERTISSEURS USB TYPE C

Permet de connecter à Internet un PC portable dépourvu

de port RJ45 (émulateur de carte réseau via le port USB).

1 Gbps

USB-C Mâle vers RJ45 Femelle

0,15 m

Réf. (72) 2483

Adaptateur USB Mâle vers Ethernet Femelle

Vitesse 10 / 100 /1 000 Mbps

Auto-alimenté

CD de drivers fournis

Compatible Windows Xp / 7 / 8,

Mac 10.6 à 10.8, Linux

Réf. (72) 2475

USB-C Mâle vers HDMI Femelle

0,15 m

Réf. (72) 2480

ADAPTATEUR RS 232

USB-C Mâle vers VGA Femelle

0,15 m

Réf. (72) 2482

Adaptateur RS 232 Mâle / USB Mâle

20 cm - CD d’installation founi

Réf. (72) 2500

USB-C Mâle vers 2 USB-A Femelle + 2 USB-C

Femelle

0,15 m

Réf. (72) 2484

DISPLAY-PORT

ET MINI DISPLAY-PORT

Conversion

CONVERTISSEURS DISPLAY-PORT

CONVERTISSEURS MINI DISPLAY-PORT

Mini Display-Port Mâle / HDMI Femelle

Display-Port Mâle / HDMI Femelle

Connecteurs plaqués Or - 15 cm

Réf. (72) 7811

Réf. (72) 7810

Mini Display-Port Mâle / DVI Femelle

Connecteurs plaqués Or - 15 cm

Réf. (72) 7812

Display-Port Mâle / DVI Femelle

Connecteurs plaqués Or - 15 cm

Réf. (72) 7808

Mini Display-Port Mâle / VGA Femelle

Connecteurs plaqués Or - 15 cm

Réf. (72) 7813

Display-Port Mâle / VGA Femelle

Connecteurs plaqués Or - 15 cm

Réf. (72) 7809

Mini Display-Port Mâle /

HDMI Femelle

+ DVI Femelle

+ Display-Port Femelle

Connecteurs plaqués Or - 15 cm

Réf. (72) 7814

Conversion

VGA - HDMI

CONVERTISSEUR HDMI vers VGA

HDMI Mâle / VGA Femelle

Connectique Or

Auto-alimenté

15 cm

Réf. (72) 7966

Ordinateur

Portable

Vidéo-projecteur

Cordon VGA

CONVERTISSEUR - SCALER HDMI vers VGA

Permet de connecter une source audio-vidéo (sortie HDMI) à un moniteur

informatique ou à un vidéo-projecteur.

Entrée : 1 HDMI

Évite tout risque de conflit de résolutions entre la source et le display.

Sortie : 1 VGA

1 Jack 3.5mm

Fonction Up&Down Scaler

Scaler

7 résolutions d’entrée possibles : 800x600 /

Intégré

1024x768 / 1280x1024 / 480p / 576p / 720p / 1080p

9 résolutions de sortie réglables : 800x600 /

1024x768 / 1360x768 / 1440x900 / 1280x1024 /

1680x1050 / 1600x1200 / 1920x1080 / 1920x1200

Fréquence : 165 MHz

Dim. : 120 x 85 x 28 mm

Alim. fournie

Réf. (72) 7951

Vue arrière

Vue avant

Vidéo-projecteur

Démodulateur TV / Canal+ HD

Cordon VGA

Cordon HDMI

Cordon Jack 3,5 mm

Ampli analogique

VGA - HDMI

Conversion

CONVERTISSEUR VGA vers HDMI

VGA Mâle + USB Mâle (Alim. 5V) / HDMI Femelle

(à alimenter via le port USB de l’ordinateur)

50 cm

Réf. (72) 7956

Ordinateur

Portable

Écran plat

(LED, LCD ou Plasma)

HD TV

Cordon HDMI

1080p

CONVERTISSEUR - SCALER VGA vers HDMI

Permet de diffuser l’audio et la vidéo d’un périphérique informatique

(VGA + 1 Jack 3,5 mm) sur un écran plat (HDMI).

Entrée : 1 VGA (HD 15)

1 Jack 3,5 mm

Évite tout risque de conflit de résolutions entre la source et le display.

Sortie : 1 HDMI

(2 résolutions de sortie réglables : 720p ou 1080p)

Scaler

Dim. : 88 x 70 x 20 mm

Intégré

Alim. fournie

Réf. (72) 7952

Vue arrière

Vue avant

Ordinateur

Écran plat

Portable

(LED, LCD ou Plasma)

Cordon VGA

Cordon HDMI

Cordon Jack 3,5 mm

Conversion

SCALERS

DOUBLEUR - SCALER HDMI 1080p ou ULTRA HD 4K

Permet de doubler une source HDMI avec le choix de up-scaler une résolution Full HD

Entrée : 1 HDMI

1080p / 24 Hz en Ultra HD 4K ou de down-scaler une résolution Ultra HD 4K / 24 Hz

en Full HD 1080p sur la sortie « SCALED ». La sortie « BYPASS » diffuse la résolution

Sortie : 1 HDMI (BYPASS)

de la source HDMI par défaut.

1 HDMI réglable (SCALED)

Amplifié à 300 MHz

Ultra HD

Scaler

Dim. : 95 x 80 x 25 mm

Alim. Fournie

Intégré

Réf. (72) 6990

Vue avant

Vue arrière

Écrans plats

(LED, LCD ou Plasma)

UHD TV

4K x 2K

Lecteur Blu-ray

Cordon HDMI

HD TV

1080p

SCALERS

Conversion

CONVERTISSEUR 3 RCA vers HDMI - COMPACT

Permet de convertir un signal audio-vidéo analogique 3 RCA (576p)

Entrée : 3 RCA

en un signal HDMI numérique. La résolution de sortie est réglable

Sortie : 1 HDMI

grâce au switch de sélection : 720p ou 1080p.

(résolution réglable : 720p/60Hz

ou 1080p/60Hz)

Scaler

Boîtier PVC : 70 x 55 x 20 mm

Intégré

Alim. fournie

Réf. (72) 6621

Vue avant

Vue arrière

Écran plat

(LED, LCD ou Plasma)

Magnétoscope

Cordon 3 RCA

Cordon HDMI

UP-SCALER PÉRITEL vers HDMI

Permet de convertir un signal audio-vidéo analogique Péritel (576p)

en un signal HDMI numérique. La résolution de sortie est réglable grâce au switch de

Entrée : 1 Péritel

sélection : 720p ou 1080p.

Sortie : 1 HDMI

(2 résolutions de sortie réglables : 720p ou 1080p)

Synchronisation automatique

Gain de 25% en résolution vidéo

Fréquence réglable : 50 / 60 Hz (PAL / NTSC)

Boîtier métal : 95 x 95 x 30 mm

Alim. fournie

Réf. (72) 7847

Vue arrière

Vue avant

Écran plat

(LED, LCD ou Plasma)

Magnétoscope

Cordon Péritel

Cordon HDMI

Conversion

SCALERS

CONVERTISSEUR HDMI vers 3 RCA - COMPACT

Permet de connecter une source audio-vidéo numérique équipée d’une

sortie HDMI à un écran TV ou à un moniteur analogique seulement

Entrée : 1 HDMI

(résolutions compatibles : 640x480@60Hz,

équipé d’une entrée 3 RCA analogique (576p).

800x600@60Hz, 1024x768@60Hz,

1280x720@60Hz, 1280x1024@60Hz,

1360x768@60Hz, 1600x1200@60Hz,

Scaler

1920x1080@60Hz, 480i/60Hz, 480p/60Hz,

Intégré

576i/60Hz, 576p/60Hz, 720p/50-60Hz,

1080i/50-60Hz, 1080p/50-60Hz)

Sortie : 3 RCA

(switch de commutation PAL ou NTSC)

Boîtier PVC : 70 x 55 x 20 mm

Alim. fournie

Réf. (72) 6622

Vue avant

Vue arrière

Moniteur de

Enregistreur de

Vidéo-surveillance SD

Vidéo-surveillance HD

Cordon HDMI

Cordon RCA vidéo

DOWN-SCALER HDMI vers 3 RCA

Permet de connecter une source audio-vidéo numérique (HDMI 1080p)

à un écran analogique seulement équipé d’une entrée 3 RCA audio-vidéo

Entrée : 1 HDMI

Sortie : 3 RCA audio-vidéo

(576p).

Bouton de sélection Pal / NTSC

Boîtier métal : 120 x 85 x 28 mm

Alim. fournie

Réf. (72) 7965

Vue arrière

Vue avant

TV cathodique

Lecteur Blu-ray

Cordon HDMI

Cordon 3 RCA

AUDIO

Conversion

EXTRACTEUR DE SON sur HDMI

Permet d’extraire le son d’un branchement HDMI pour connecter en simultané un appareil

audio SD et un appareil audio HD à un seul et même lecteur audio-vidéo HD.

Entrée : 1 HDMI

Sortie : 1 HDMI

1 Toslink

Full HD

1 RCA Coaxiale SPDIF

1080p

1 Jack 3.5mm stéréo

Bouton de sélection 2CH / 5.1CH

Amplificateur intégré

Alim. et fixations fournies

Réf. (72) 1911

Écran plat

(LED, LCD ou Plasma)

Cordon HDMI

Vue arrière

Home

Cinema

Cordon Toslink

Vue avant

Barre de son

Démodulateur TV

Cordon HDMI

Cordon Jack 3,5 mm

CONVERTISSEUR TOSLINK vers 2 RCA

Entrée : 1 Toslink

1 RCA Coaxiale

Sortie : 2 RCA stéréo

Connectique Or

Taux d’échantillonnage : 24 Bits

Fréquence : jusqu’à 192 KHz

Alim. fournie

Réf. (72) 1905

Vue arrière

Vue avant

CONVERTISSEUR 2 RCA vers TOSLINK

Entrée : 2 RCA stéréo

Sortie : 1 Toslink

1 RCA Coaxiale

Connectique Or

Taux d’échantillonnage : 24 Bits

Fréquence : jusqu’à 192 KHz

Alim. fournie

Réf. (72) 1907

Vue arrière

Vue avant

Déport de

Télécommande

FILAIRE

RÉPÉTITEUR INFRAROUGE - 6 Appareils

Permet de commander jusqu’à 6 appareils installés dans un meuble fermé.

1 boîtier métal

1 cellule réceptrice

Compatible

6 cellules ré-émettrices

Canal+

(avec adhésif de fixation)

Fréquence infrarouge ultra large : 30 - 60 KHz

Alim. fournie

Réf. (72) 6984

Cellule IR n°1

Cellule IR n°2

Jeux Vidéo

Cellule IR n°3

Cellule IR n°4

Décodeur Canal+

Cellule IR

DVD

Hifi

Télécommandes

Meuble Fermé

TRANSFERT DE TÉLÉCOMMANDE via CORDON HDMI

Permet de piloter une source audio-vidéo numérique à distance. Le signal

infrarouge de la télécommande de la source est transmis via le cordon HDMI

1 Émetteur HDMI Mâle / HDMI Femelle avec cellule

infrarouge - 1,50m (à connecter en amont du cordon

qui relie la source au display.

HDMI = sur l’écran TV ou le vidéo-projecteur)

+ 1 Récepteur HDMI Femelle / HDMI Femelle avec

cellule infrarouge

1,50m (à connecter en aval du cordon HDMI = sur

la source)

Connectique Or

Auto-alimenté

Réf. (72) 7979

Écran plat

(LED, LCD ou Plasma)

Émetteur IR

Récepteur IR

Lecteur Blu-ray

Cordon HDMI

Cellule IR

Télécommande

du lecteur

Blu-ray

Déport de

SANS FIL

Télécommande

TRANSFERT DE TÉLÉCOMMANDE SANS FIL 30 à 60 KHz

Permet de commander jusqu’à 4 appareils situés dans une pièce autre

1 Émetteur

que celle où se trouve le display (écran plat ou vidéo-projecteur).

1 Récepteur

1 cellule infrarouge réceptrice

Compatible

4 cellules infrarouges ré-émettrices

Canal+

Fréquence infrarouge ultra large : 30 - 60 KHz

Portée max : 100m

Passe à travers les murs d’épaisseur standard

Alim. fournies

Réf. (72) 6986

Décodeur Canal+

Cellule IR

PLUSIEURS RÉCEPTEURS

POSSIBLES

Lecteur Blu-ray

Écran plat

(LED, LCD ou Plasma)

Cellule IR

Mur

Démodulateur TV

Cellule IR

Jeux Vidéo HD

Télécommandes

Cellule IR

Déport HDMI

via CPL

HDMI

DÉPORT HDMI 3 vers 1 via CPL + By-pass HDMI

Permet de transférer jusqu’à 3 sources audio-vidéo HD et une connexion internet

1 Emetteur

en simultané, en utilisant le réseau électrique existant d’un bâtiment: les 2 boîtiers

Entrée : 3 HDMI (sélection à distance possible grâce

(Emetteur et Récepteur) se branchent directement sur des prises secteur 230V

au transfert de télécommande)

(2 cordons fournis).

1 RJ45

1 Jack IR

Sortie : 1 Prise d’Alim. IEC (secteur 230V)

Transfert

Full HD

1 HDMI By-pass

1 Jack IR

1080p

Téléco.

Dim. : 290 x 118 x 45 mm

1 Récepteur

Entrée : 1 Prise d’Alim. IEC (secteur 230V)

1 Jack IR

Sortie : 1 HDMI

1 RJ45

1 Jack IR

Dim. : 195 x 118 x 45 mm

Résolution vidéo : jusqu’à 1080p

Résolution audio : PCM / 2 canaux (48 KHz) / 16 Bits

Fonction transfert de télécommande : 2 cellules IR

fournies (36 à 56 KHz)

8 langages au choix

Appairage automatique

Possibilité d’ajouter jusqu’à 4 récepteurs appairés sur

le même émetteur

Télécommande et Alim. fournies

Emetteur - Vue arrière

Réf. (72) 2913

Emetteur - Vue avant

MATÉRIEL

CONSEILLÉ

(EN OPTION)

Récepteur - Vue arrière

Récepteur seul

Réf. (72) 2914

Récepteur - Vue avant

Déport HDMI

HDMI

via CPL

Chambre 1

Chambre 2

Écran plat

(LED, LCD ou Plasma)

Cordon HDMI

Ordinateur

Récepteur N°1

Portable

Récepteur N°2

Cordon Ethernet

Cordon

230V

(fourni)

Écran plat

Salon

(LED, LCD ou Plasma)

Modem ADSL

Démodulateur TV

Cordon HDMI

Lecteur Blu-ray

Emetteur

Cordon HDMI

Cordon Ethernet

Ordinateur

Portable

Cordon HDMI

Cordon 230V

(fourni)

Prise électrique 230V

Réseau électrique 230V

Modulation

DVB-T

COFDM

MODULATEUR 3 RCA vers COFDM - SD 576p

Permet de diffuser une source audio-vidéo SD sur un canal hertzien dans une

installation coaxiale grâce à un ré-encodage au format DVB-T (MPEG-4 / H264).

Entrée : 3 RCA

Un simple balayage des chaînes permet de trouver la source de lecture installée

Sortie : 1 DVB-T (Prise "F" Femelle - 75 Ohms)

en amont au même titre qu’une chaîne de la TNT.

Résolution vidéo max : 576p

Résolution audio : MPEG 2 / AAC (de 192 à 384 Kbits/s)

MER : 32 dB

Niveau de sortie : 100 dBuV

Attenuation par niveau : 1 dB

Gain de sortie réglable : de - 10 à 5 dB

Standard de modulation : DVB-T (ETSI EN 300 744)

Bande passante réglable : 6 / 7 / 8 MHz

Constellation : QPSK, 16QAM, 64QAM

Afficheur LCD 32 caractéres

Dim. : 234 x 204 x 44 mm

Alim. fournie

Réf. (72) 4926

Répartiteur TV

Chambre

Salon

Écran plat

(LED, LCD ou Plasma)

Lecteur DVD

Cordon TV 9,52

Cuisine

Cordon 3 RCA

Écran plat

(LED, LCD ou Plasma)

Cordon TV 9,52

Prise TV murale 9,52 mm

Réseau Hertzien coaxial 75 Ohms

Modulation

COFDM

DVB-T

MODULATEUR HDMI vers COFDM - HD 1080i

Permet de diffuser une source audio-vidéo HD sur un canal hertzien dans une

installation coaxiale grâce à un ré-encodage au format DVB-T (MPEG-4 / H264).

Entrée : 1 HDMI

Un simple balayage des chaînes permet de trouver la source de lecture installée

Sortie : 1 DVB-T (Prise "F" Femelle - 75 Ohms)

en amont au même titre qu’une chaîne de la TNT.

1 HDMI By-pass

Résolution vidéo max : 1080i

HDMI

Résolution audio : MPEG 2 / AAC (de 192 à 384 Kbits/s)

By Pass

MER : 32 dB

Niveau de sortie : 100 dBuV

Attenuation par niveau : 1 dB

Gain de sortie réglable : de - 10 à 5 dB

Standard de modulation : DVB-T (ETSI EN 300 744)

Bande passante réglable : 6 / 7 / 8 MHz

Constellation : QPSK, 16QAM, 64QAM

Afficheur LCD 32 caractéres

Dim. : 234 x 204 x 44 mm

Alim. fournie

Réf. (72) 4927

Répartiteur TV

Chambre

Salon

Décodeur canal +

Écran plat

(LED, LCD ou Plasma)

Écran plat

(LED, LCD ou Plasma)

Cordon TV 9,52

Cuisine

Cordon

HDMI

Écran plat

(LED, LCD ou Plasma)

Cordon TV 9,52

Prise TV murale 9,52 mm

Réseau Hertzien coaxial 75 Ohms

Charge Pro

USB

STATION DE CHARGE USB - 10 PORTS (72 WATTS)

Permet de recharger en simultané jusqu’à 10 appareils nomades (smartphones

et tablettes). Idéal pour les salles de réunion : chaque collaborateur peut accèder

facilement à un seul et même point de charge central.

Entrée : 10 ports USB 5V

6 x USB 5V 1A

Protection

4 x USB 5V 2.4A

ESD

(Total Max. de 13.2 Ampères en simultané)

Protection ESD

Dim. 210 x 140 x 65 mm

Alim. Fournie

Réf. (72) 8910

Smartphone

Tablette

Cordons USB

Smartphone

Tablette

Smartphone

Tablette

Smartphone

Prise 230 V

Index

INDEX DES RÉFÉRENCES...PAGE

1540

2500

7107

7843

1541

2630

7108

7844

1542

2724

7109

NEW

7847

1545

2725

7110

NEW

7849

1548

2726

7111

NEW

7851

1549

2729

7112

NEW

7852

1550

NEW

2801

7113

NEW

7853

1552

2802

7114

NEW

7864

1553

2803

7115

NEW

7865

1554

2804

7502

7865

1555

2805

7504

7868

1562

2810

7505

7869

1563

2812

7506

7877

NEW

1564

2827

7508

7878

1565

2832

NEW

7509

7879

1566

2833

NEW

7510

7880

1567

2834

NEW

7515

7881

1568

2835

NEW

7517

7882

1905

2860

NEW

7518

7883

1907

2913

72-73

7519

7884

1911

2925

7520

7885

1912

4631

7521

7885

1913

4632

7530

7901

1915

NEW

4633

7531

7902

1916

NEW

4634

7532

7904

1920

NEW

4926

7533

7908

1921

NEW

4927

7534

7910

2298

5510

7535

7912

2299

5511

7536

7913

2301

5512

NEW

7537

7914

NEW

2303

5513

7538

7915

2304

6621

NEW

7547

NEW

7916

2305

6622

NEW

7550

NEW

7917

2306

6826

NEW

7552

NEW

7918

2315

6827

NEW

7553

NEW

7927

2354

NEW

6828

NEW

7554

NEW

7929

52-53

2355

6829

NEW

7699

7931

NEW

2356

6830

NEW

7700

7934

42-43

NEW

2358

6831

NEW

7701

7937

44-45

2359

6832

NEW

7702

7940

NEW

2360

6833

NEW

7703

7941

NEW

2362

6834

NEW

7704

7942

NEW

2363

6835

NEW

7710

7951

2364

6836

NEW

7711

7952

2365

6837

NEW

7712

7956

NEW

2366

6838

NEW

7713

7960

2367

6839

NEW

7714

7961

2368

6840

NEW

7715

7962

2369

6841

NEW

7718

7963

2370

6975

7801

7964

2375

6977

7803

7966

2376

6978

NEW

7804

7968

2378

6984

7805

7969

2380

6986

7808

7976

2381

6990

NEW

7809

7977

2382

6991

7810

7978

48-49

2385

NEW

6992

7811

7979

2386

NEW

6993

7812

7981

2387

6994

7813

7982

2388

6995

7814

7984

2390

6996

7815

7988

NEW

2391

6997

7816

7991

2396

7003

7818

NEW

8502

2425

7004

7819

NEW

8518

2426

7005

7820

NEW

8519

2427

7006

7823

NEW

8520

2428

7007

7824

NEW

8521

2475

7008

7825

8910

NEW

2480

7103

7839

X2725

2482

7104

7840

X2726

2483

NEW

7105

7841

2484

7106

7842

GARANTIE 2 ANS

Tous les produits de notre offre sont garantis 2 ans.

UNE OFFRE DE CONNECTIQUE MDD

Création d’une collection connectique sur mesure et sous marque propre en 2 étapes

- Sélection des produits : construction de votre offre sur la base du catalogue Erard Connect avec

possibilité d’élargissement. Vous bénéficiez ainsi de nos expertises amont (sourcing de produits)

et aval (connaissance des marchés).

- Habillage de la collection : nous réalisons les « fonds de blisters » en déclinant votre charte graphique

à l’ensemble des produits de votre référencement. Nous pouvons aussi vous proposer une prestation

de création de l’identité graphique de votre assortiment. Cette prestation est conduite par nos services

Marketing et Design.

Catalogue Systèmes de fixations

Catalogue Supports et Meubles

pour antennes et paraboles

pour écrans plats

Catalogue ERARD Pro

Systèmes de connexion

Les Solutions Électronique

Grand Public

SERVICE COMMERCIAL

SERVICE TECHNIQUE

POUR LE SUIVI DES COMMANDES

POUR LES CONSEILS PRODUITS

Tél : +33 (0) 4 72 46 16 26

Tél : +33 (0) 2 51 51 02 97

Fax : +33 (0) 4 72 46 16 22

Fax : +33 (0) 2 51 69 16 70

E-MAIL : infos@erard.fr

E-MAIL : info@erardconnect.fr

Tous les produits présentés dans ce catalogue peuvent ne pas être disponibles au moment de la commande,

merci de prendre contact avec nous pour toute demande particulière - Les informations sur les produits et leurs caractéristiques sont susceptibles d’être

réactualisées compte-tenu des améliorations permanentes de production.

Conception / réalisation : avec1e communication - Lyon - Photographes : Thierry Ravassod - Magicworld / Daniel Renaud / Fotolia.com

Photos non contractuelles - Sous réserve d’erreurs typographiques - Édition Septembre 2016 - Reproduction interdite.

ERARD CONNECT / Mail : INFO@ERARDCONNECT.FR / Tél : +33(0)2 51 51 02 97 / Fax : +33(0)2 51 69 16 70 / WWW.ERARD.COM

S.A.S au capital de 38 112.25

€ / SIRET 403 591 415 000 19 / Code APE 2732Z / R.C.S de La Roche sur Yon / N° intracommunautaire : FR 81 403 591 415

Z.I. Rue du Moulin Fradet / 85200 Fontenay le Comte / FRANCE
