Système de connexion modulaire
pour applications multiples…
évidemment avec Cat.6A
C6Amodul
C6Amodul K
>>Name des Vortragenden<<

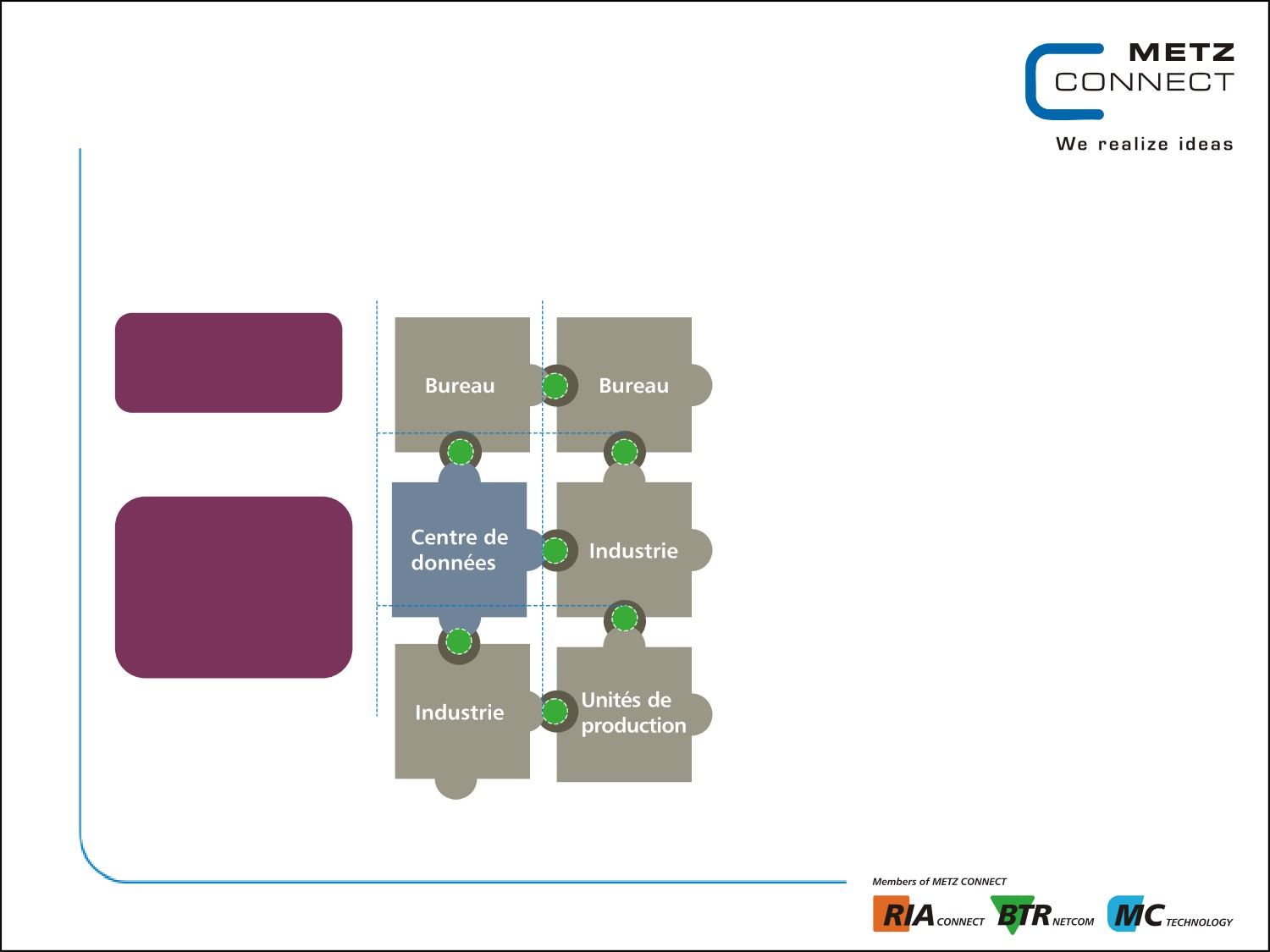

Communication permanente
Le besoin de performances pour la
Câblage neutre entre
transmission de données à haut débit est
tous les niveaux
immense aujourd’hui où une multitude
d’applications dans les bâtiments publiques,
privés ou dans l’industrie est basée sur les
technologies de l’information. Les structures
câblées anticipées, intelligentes et
Communication
polyvalentes avec leur fonction
permanente entre
tous les services de
d’interconnexion multisectorielle dépendent
l‘entreprise sans perte
d’un orchestrage à toute épreuve - pour
de communication
devenir des infrastructures de communication
ou d‘interface
évolutives et universelles.
Communication permanente
Des directives normatives nationales et
Câblage neutre entre
internationales - à comprendre comme bases
tous les niveaux
d’orientation - servent pour la planification et
l’implémentation des infrastructures câblées.
Un système de câblage performant et durable
dans le temps nécessite en priorité des
composants universels, puissants et
Communication
standardisés au niveau international -
permanente entre
comme notre dernier système de connexion
tous les services de
l‘entreprise sans perte
C6Amodul et C6Amodul K avec Cat.6A.
de communication
Ces modules se distinguent de par leur haute
ou d‘interface
capacité d’intégration dans les systèmes. Nos
dernières nouveautés sont facilement
intégrables à tout type d’application
communicative.

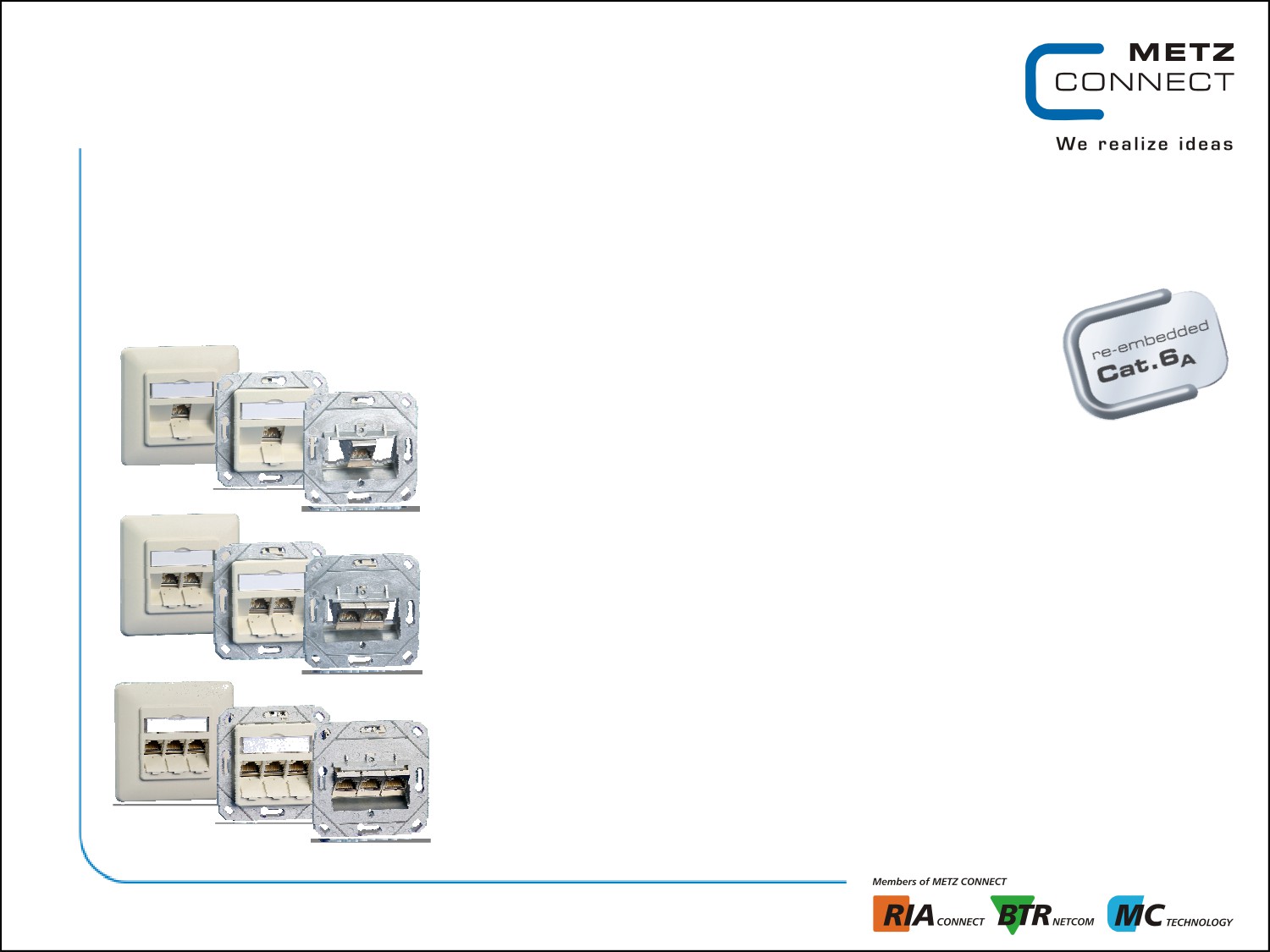

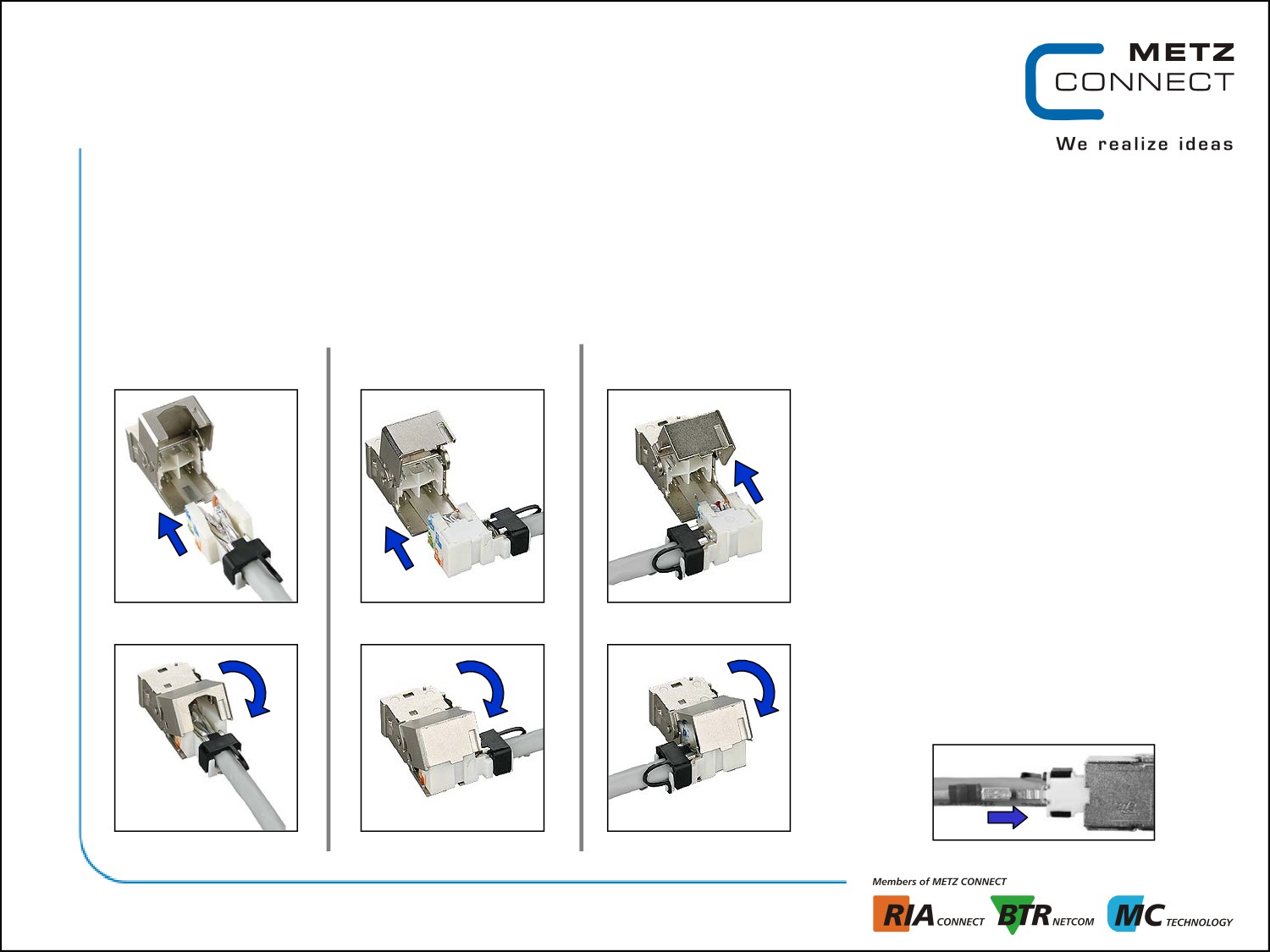

C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Caractéristiques générales
» module RJ45 entièrement blindé
» test composant catégorie 6A jusqu’à 500 MHz selon ISO/IEC 11801 Ed. 2.2 (2010),
TIA/EIA-568-C.2 (2009-08) et IEC 60603-7-51 Ed. 1 (12/2008), certifié GHMT
» respect classe EA jusqu’à 500 MHz selon ISO/IEC 11801 Ed.2.2 (2010)
» testé: composant jusqu’à 600 MHz, lien jusqu’à 800 MHz
» certification GHMT PVP (Premium Verification Program) prévue pour l’automne 2010
» compatible avec E-DAT modul existant (par ex. 24x8 et 48x8 panneaux de brassage, connecteurs
muraux 1, 2 et 3 ports, installations encastrées, connecteurs muraux IP20 et IP44, flanches de
montage IP67 EbM et EbK)
» Approprié aux emplacements à espace réduit par acheminement de câble allant de 90° à 270°
» montage sans outillage spécifique, temps de raccordement raccourcis
» connecteurs muraux compatibles avec une multitude de faces avant
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
C6Amodul
180°
90°
270°
C6Amodul K
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A

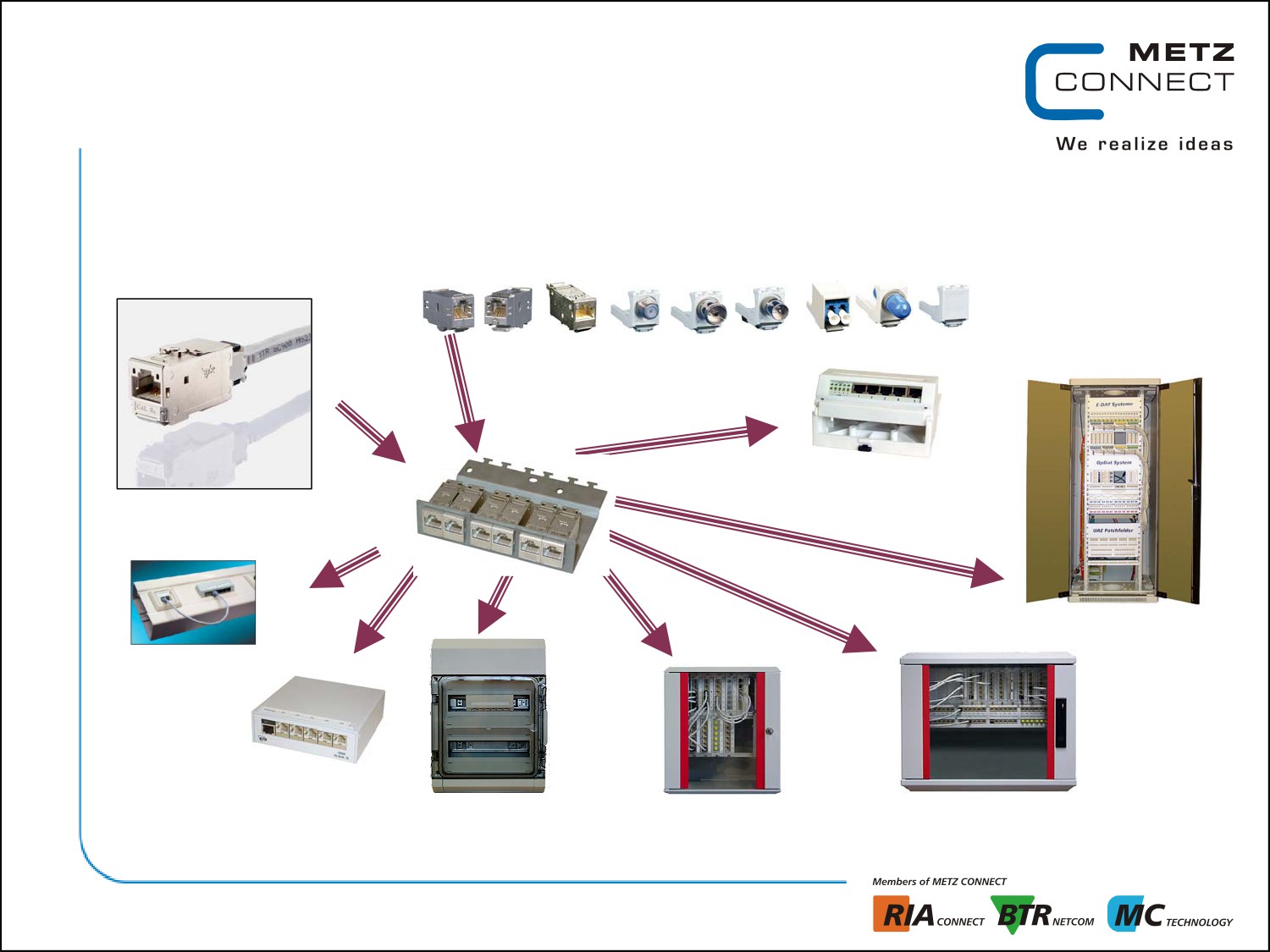

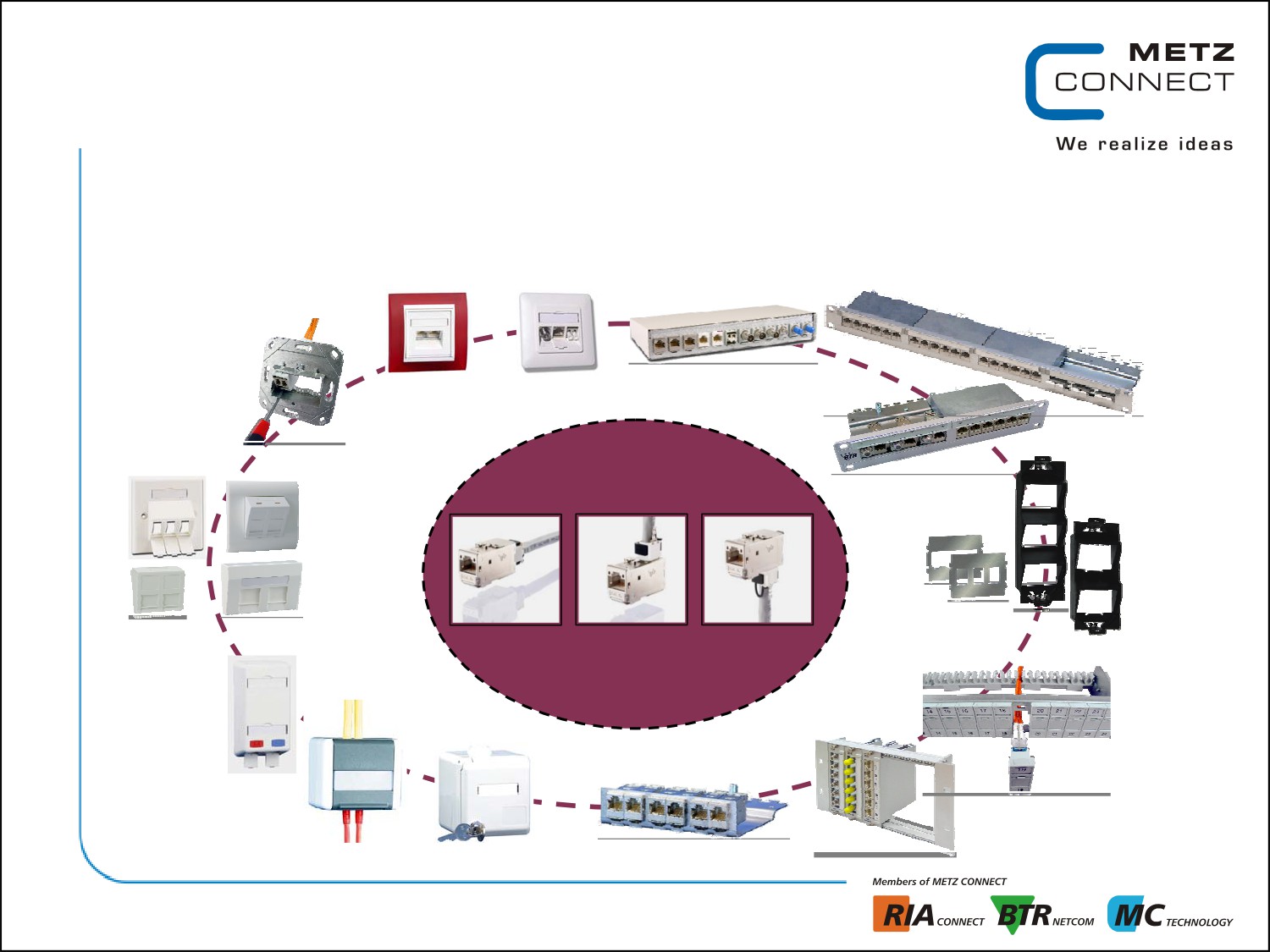

Modules unitaires E-DATmodul
et modules accessoires
Adaptateur
C6A
modul
rail DIN
Armoire électrique 19"
Montage en
canal
Boitier AP
Tableau de distribution
Armoire électrique
Armoire électrique
rail DIN
mural 10½“, 19“
mural 19"

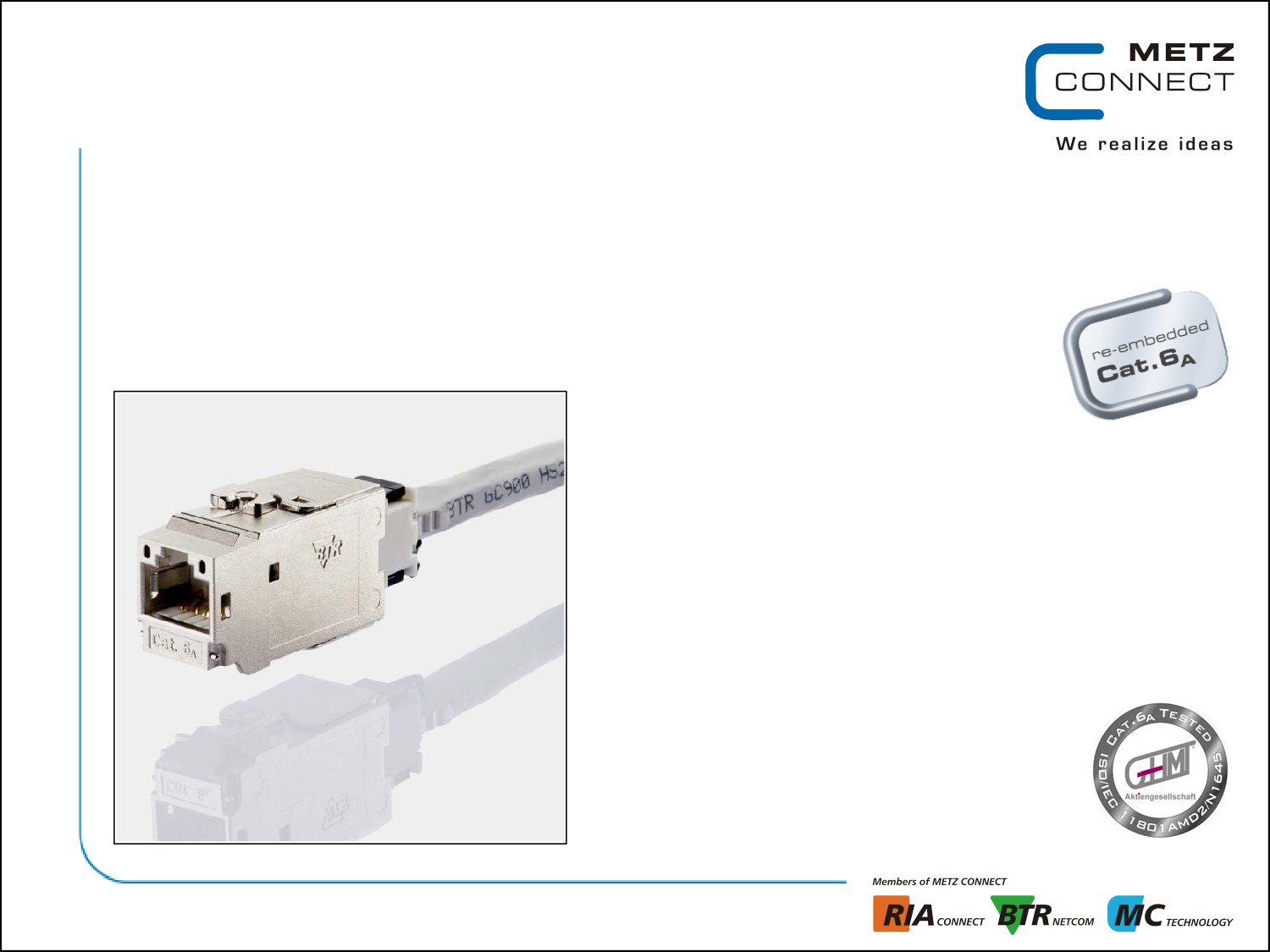

C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Variantes de produits (modèle: Modul)

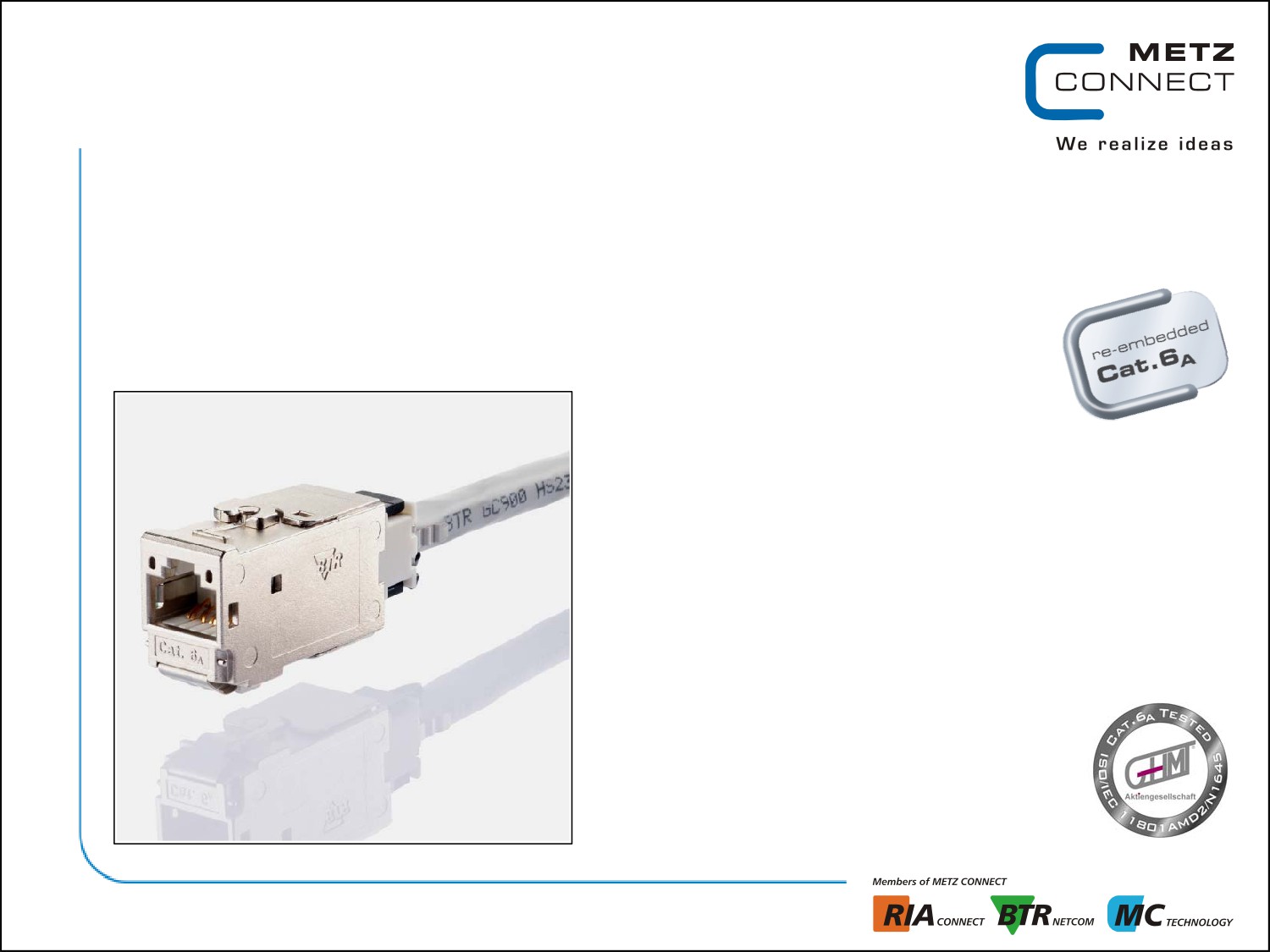

C6Amodul 180°
module unitaire RJ45 entièrement blindé
avec acheminement du câble à 180°
Modèle: Modul
Connexion fil à fil:
fil multibrin
AWG 26/7 - AWG 22/7
fil monobrin
AWG 24/1 - AWG 22/1
130B11-E
Test composant Cat.6A jusqu‘à 500 MHz
selon ISO/IEC 11801 Ed.2.2 (2010),
certifiée GHMT.
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Variantes de produits (modèle: Modul)
C6Amodul 90°
module unitaire RJ45 entièrement blindé
avec acheminement du câble à 90°
Modèle: Modul
Connexion fil à fil:
fil multibrin
AWG 26/7 - AWG 22/7
fil monobrin
AWG 24/1 - AWG 22/1
130B13-E
Test composant Cat.6A jusqu‘à 500 MHz
selon ISO/IEC 11801 Ed.2.2 (2010),
certifiée GHMT.

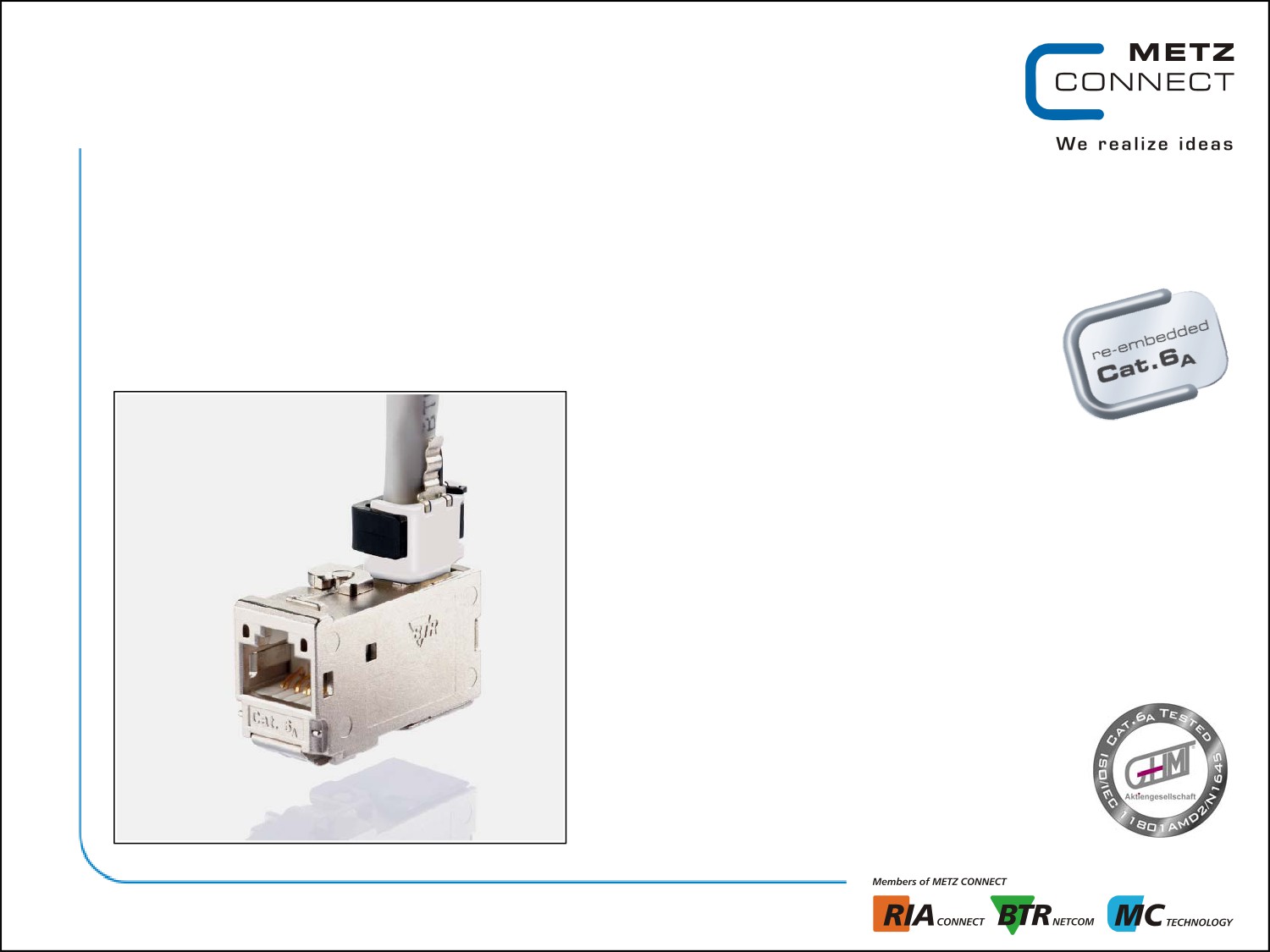

C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Variantes de produits (modèle: Modul)
C6Amodul 270°
module unitaire RJ45 entièrement blindé
avec acheminement du câble à 270°
Modèle: Modul
Connexion fil à fil:
fil multibrin
AWG 26/7 - AWG 22/7
fil monobrin
AWG 24/1 - AWG 22/1
130B12-E
Test composant Cat.6A jusqu‘à 500 MHz
selon ISO/IEC 11801 Ed.2.2 (2010),
certifiée GHMT.

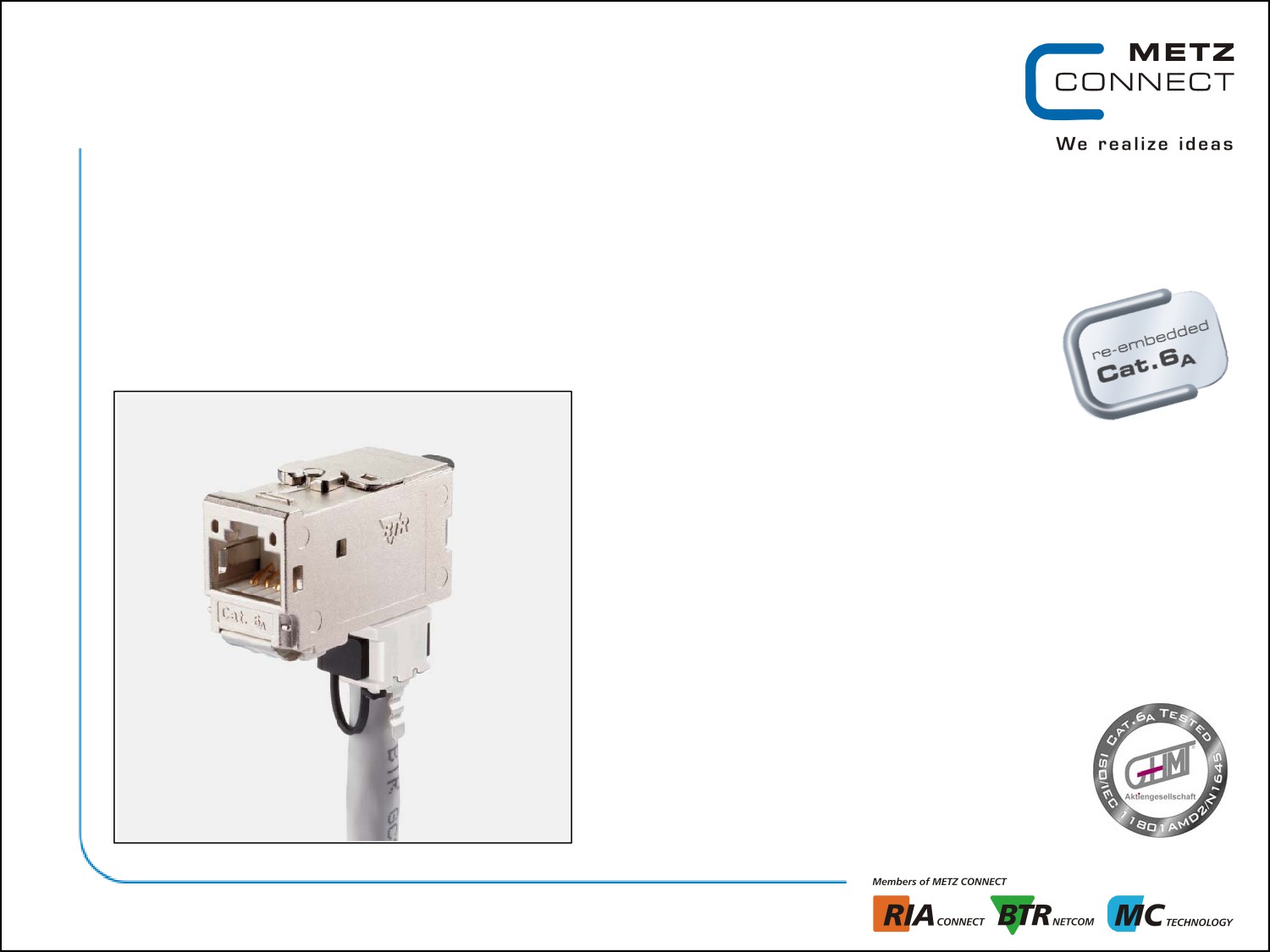

C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Variantes de produits (modèle: Keystone)
C6Amodul K 180°
module unitaire RJ45 entièrement blindé
avec acheminement du câble à 180°
Modèle: Keystone
Connexion fil à fil:
fil multibrin
AWG 26/7 - AWG 22/7
fil monobrin
AWG 24/1 - AWG 22/1
130B21-E
Test composant Cat.6A jusqu‘à 500 MHz
selon ISO/IEC 11801 Ed.2.2 (2010),
certifiée GHMT.
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Variantes de produits (modèle: Keystone)
C6Amodul K 90°
module unitaire RJ45 entièrement blindé
avec acheminement du câble à 90°
Modèle: Keystone
Connexion fil à fil:
fil multibrin
AWG 26/7 - AWG 22/7
fil monobrin
AWG 24/1 - AWG 22/1
130B23-E
Test composant Cat.6A jusqu‘à 500 MHz
selon ISO/IEC 11801 Ed.2.2 (2010),
certifiée GHMT.
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Variantes de produits (modèle: Keystone)
C6Amodul K 270°
module unitaire RJ45 entièrement blindé
avec acheminement du câble à 270°
Modèle: Keystone
Connexion fil à fil:
fil multibrin
AWG 26/7 - AWG 22/7
fil monobrin
AWG 24/1 - AWG 22/1
130B22-E
Test composant Cat.6A jusqu‘à 500 MHz
selon ISO/IEC 11801 Ed.2.2 (2010),
certifiée GHMT.
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Caractéristiques module unitaire
» module RJ45 entièrement blindé
» test composant catégorie 6A jusqu’à 500 MHz selon ISO/IEC 11801 Ed. 2.2 (2010),
TIA/EIA-568-C.2 (2009-08) et IEC 60603-7-51 Ed. 1 (12/2008), certifié GHMT
» respect classe EA jusqu’à 500 MHz selon ISO/IEC 11801 Ed.2.2 (2010)
» testé: composant jusqu’à 600 MHz, liaison jusqu’à 800 MHz
» gabarit en 2 versions (Modul et Keystone)
» 3 versions d’entrée de câble différentes (180° / 90° / 270°)
» coque ultrasolide en zinc moulé sous pression, réutilisable
» connexion fil à fil :
AWG 26/7 - AWG 22/7 multibrin ou
AWG 24/1 - AWG 22/1 monobrin
» appropriés PoE et PoE plus
» montage sans outillage spécifique
180°
90°
270°
» module construit uniquement en 2 parties
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A

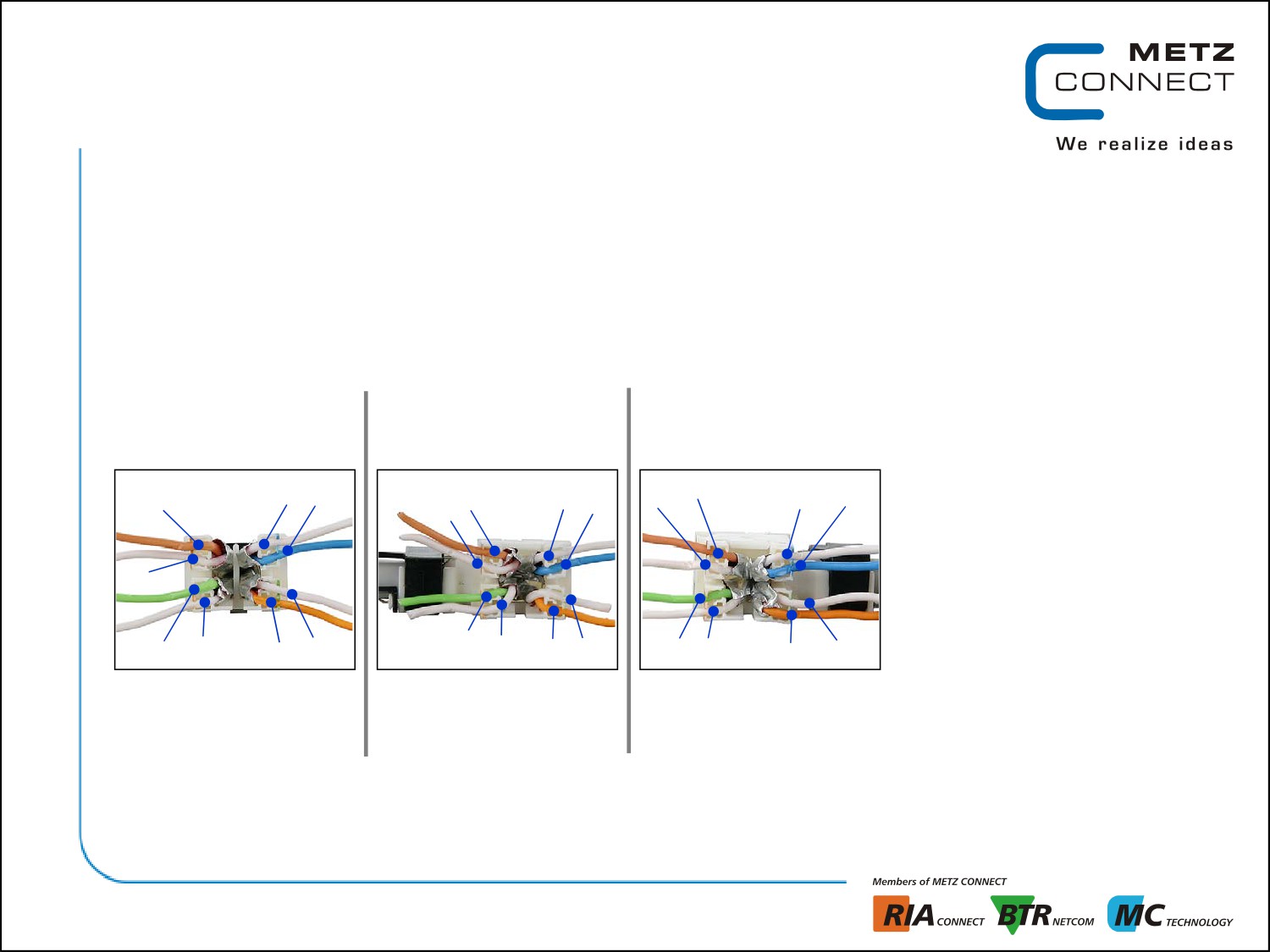

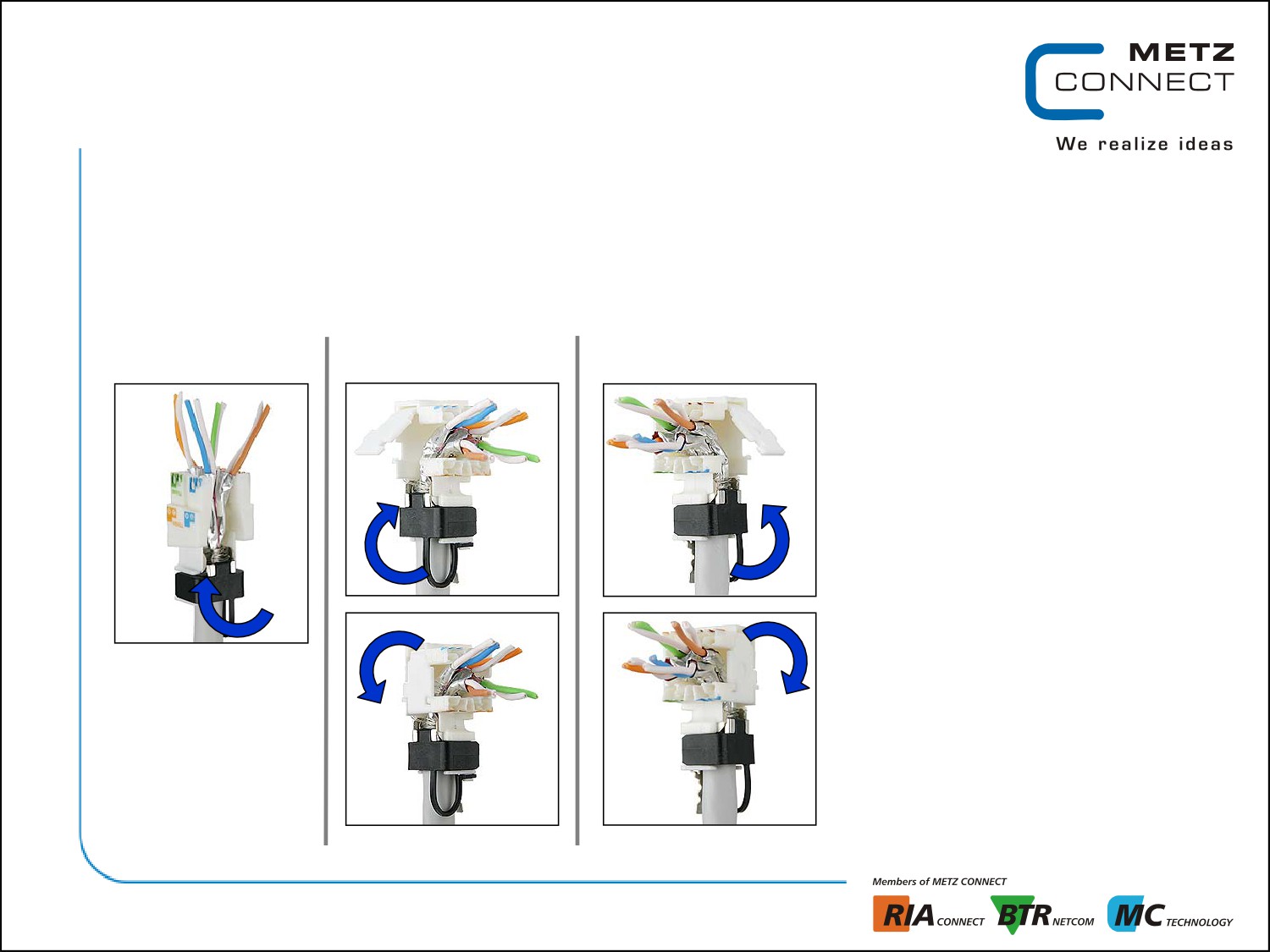

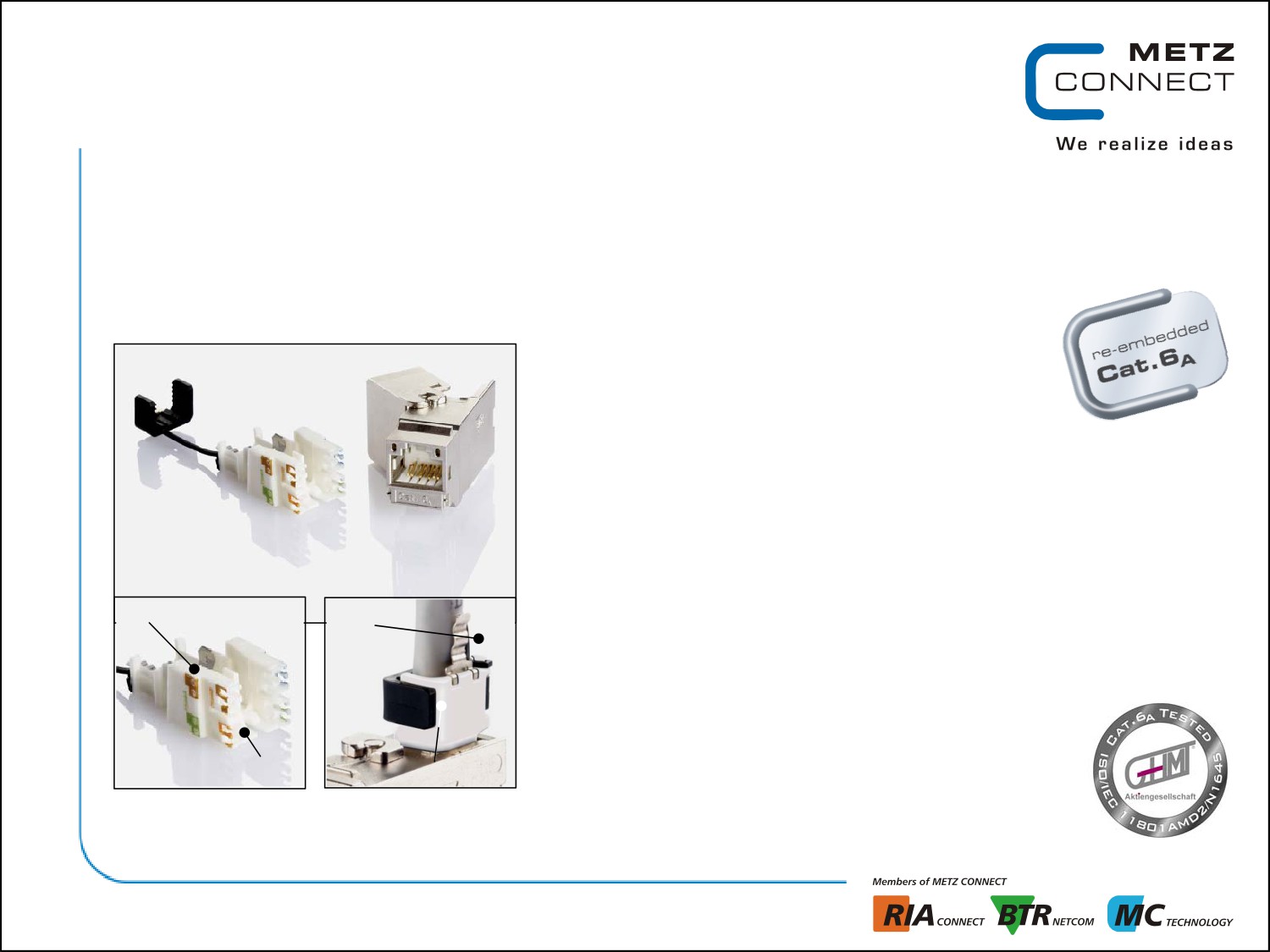

Caractéristiques module unitaire

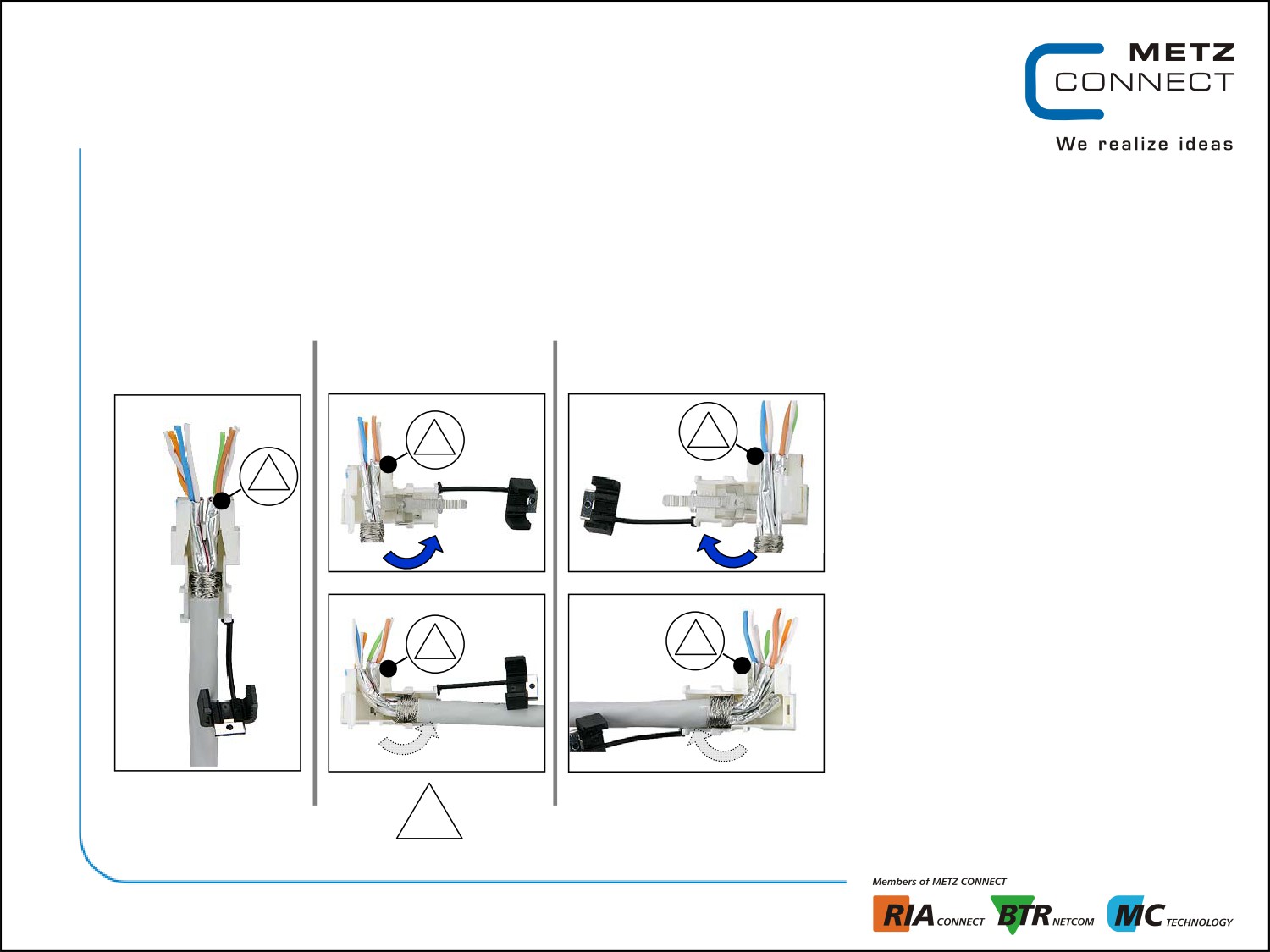

» Un capot avec pivot et fermeture manuelle
» installation des fils séparée des contacts
à déplacement d’isolant
» identification des couleurs de câbles selon T568A et
T568B imprimées sur pièce de chargement
» pièce de chargement appropriée pour câbles torsadés
» collier de fixation par clip de fixation directement sur
pièce de chargement
» compatible avec gabarits E-DAT modul et Keystone
T568A
Languette de
existants sur le marché
raccordement

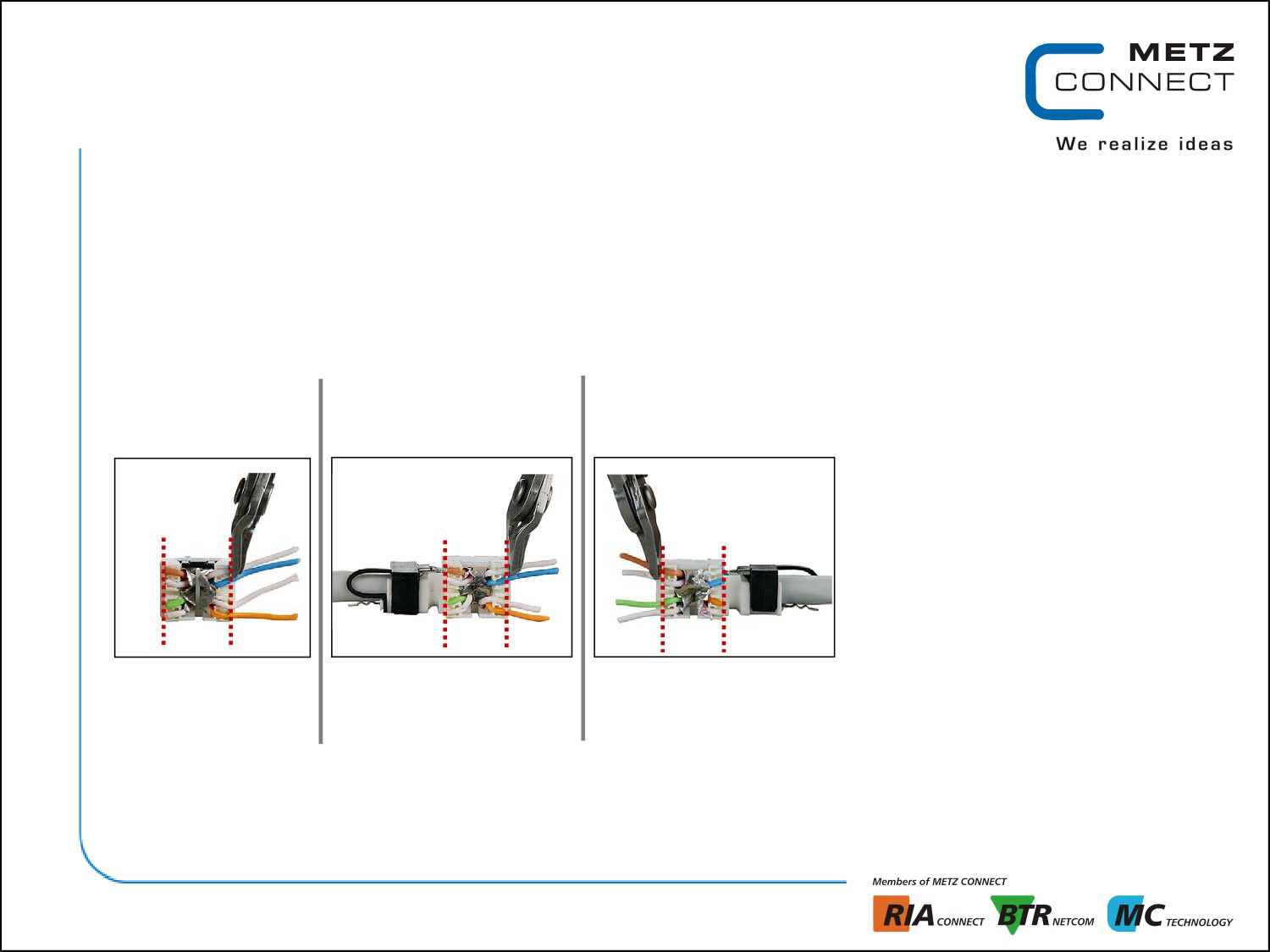

» temps de montage / assemblage des modules
courts (préparation des câbles inclus)
» protection 360° des connections et des
connectivités
T568 B
» languette de raccordement 2,8 mm pour
Collier de fixation
mise à terre séparée
» protection contre la poussière en option
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Certification GHMT
Test composant catégorie 6A
jusqu‘à 500 MHz selon
ISO/IEC 11801 Ed. 2.2
(2010),
TIA/EIA-568-C.2 (2009-08)
et IEC 60603-7-51 Ed. 1
(12/2008)
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A

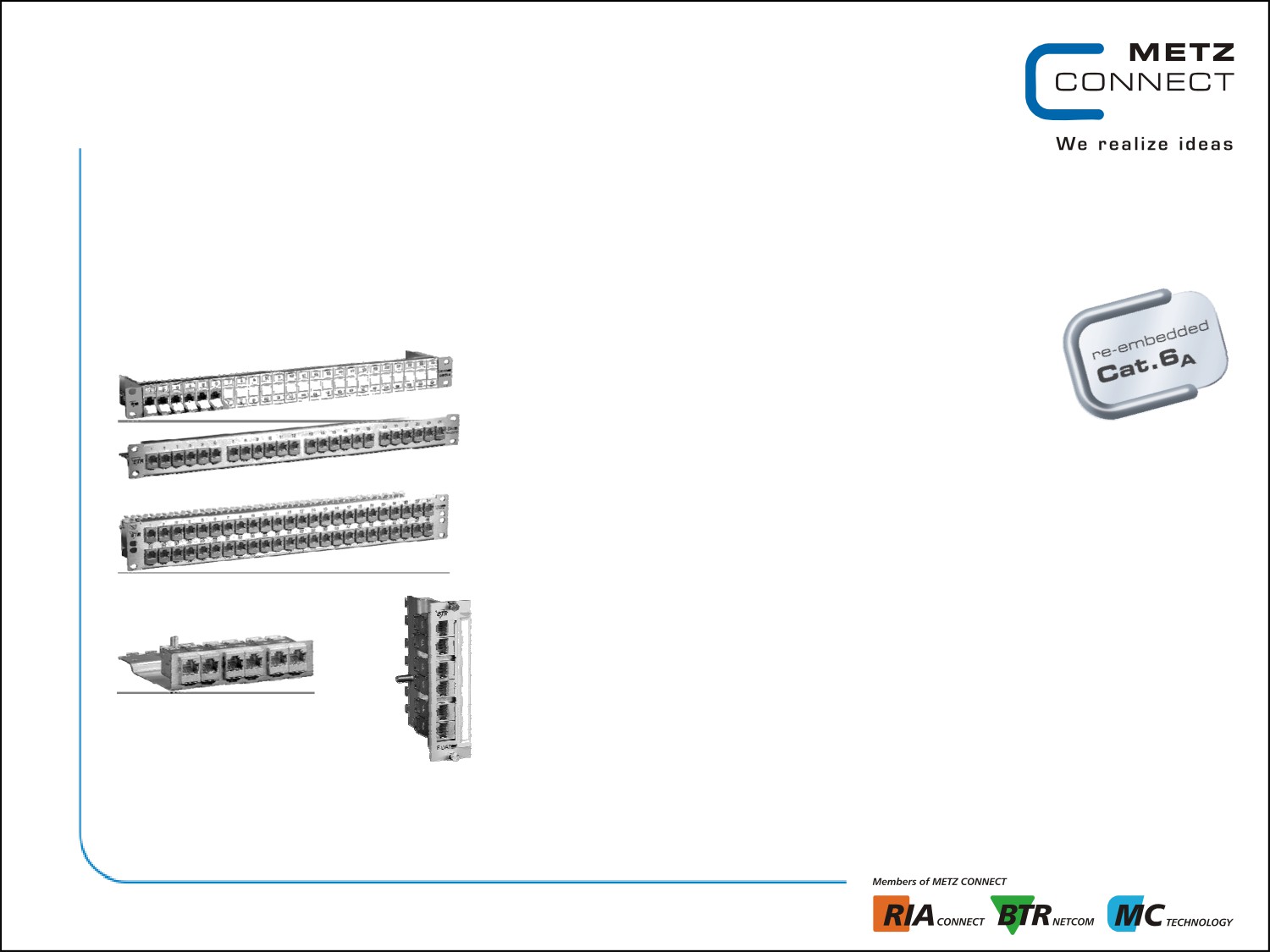

Applications équipées de modules
Panneaux de brassage
130B11P0-E C6Amodul 24 ports 180°M 1H
130B11P1-E C6Amodul 24 ports 180°M
1HU acier inoxydable
130B11P4-E C6Amodul 48 ports 180°M
1,5HU acier inoxydable
Boîtiers pré-équipés 6 ports
130B11P2-E C6Amodul 6 ports 180°M 1HU
Pour montage en châssis mural 6x8 AP,
adaptateur rail, 19“/10“ châssis module
130B11E2-E C6Amodul 6 ports 180°M 3HU
1HU ou 19“/10“ châssis module 3HU
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Applications équipées de modules

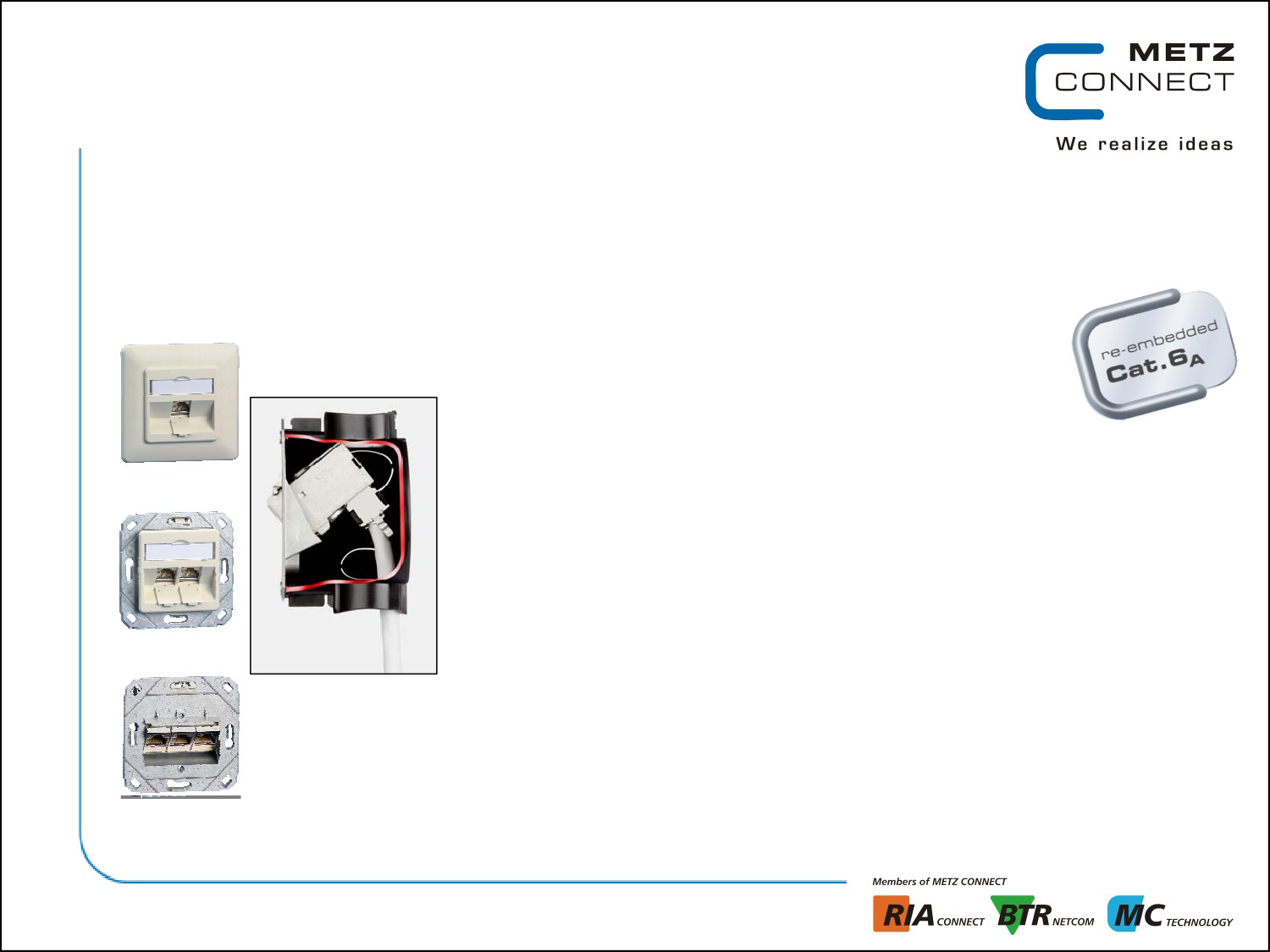

Connecteur mural 1 port avec modules 180°
130B11D11002-E C6Amodul 1 Port 180°M UP RW
130B11D11102-E C6Amodul 1 Port 180°M UPk RW
130B11D11200-E C6Amodul 1 Port 180°M UP0
Connecteurs mural 2 ports avec modules 180°
130B11D21002-E C6Amodul 2 Port 180°M UP RW
130B11D21102-E C6Amodul 2 Port 180°M UPk RW
130B11D21200-E C6Amodul 2 Port 180°M UP0
Connecteurs mural 3 ports avec modules 180°
130B11D31002-E C6Amodul 3 Port 180°M UP RW
130B11D31102-E C6Amodul 3 Port 180°M UPk RW
130B11D31200-E C6Amodul 3 Port 180°M UP0
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Applications équipées de modules
Connecteur mural 1 port avec modules 270°
130B12D11002-E C6Amodul 1 Port 270°M UP RW
130B12D11102-E C6Amodul 1 Port 270°M UPk RW
130B12D11200-E C6Amodul 1 Port 270°M UP0
Connecteur mural 2 ports avec modules 270°
130B12D21002-E C6Amodul 2 Port 270°M UP RW
130B12D21102-E C6Amodul 2 Port 270°M UPk RW
130B12D21200-E C6Amodul 2 Port 270°M UP0
Connecteur mural 3 ports avec modules 270°
Montage dans
boîtier
130B12D31002-E C6Amodul 3 Port 270°M UP RW
d’encastrement
standard 58
130B12D31102-E C6Amodul 3 Port 270°M UPk RW
130B12D31200-E C6Amodul 3 Port 270°M UP0
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Applications équipées de modules

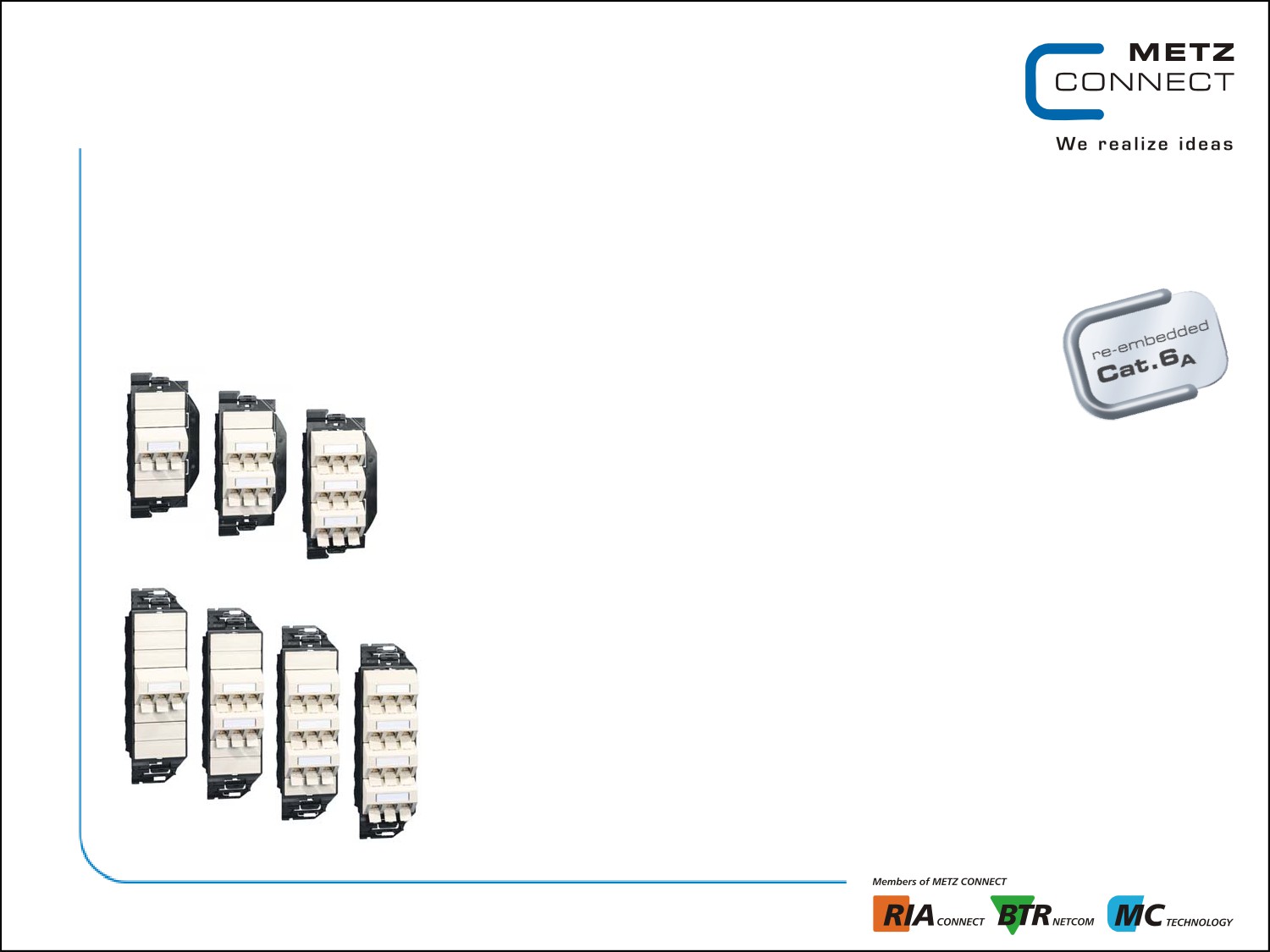

Bloc encastré GB2 avec modules 180°
130B11S30201-E C6Amodul 3 Port 180°M GB2 PW
130B11S60201-E C6Amodul 6 Port 180°M GB2 PW
130B11S90201-E C6Amodul 9 Port 180°M GB2 PW
Bloc encastré GB3 avec modules 180°
130B11S30301-E C6Amodul 3 Port 180°M GB3 PW
130B11S60301-E C6Amodul 6 Port 180°M GB3 PW
130B11S90301-E C6Amodul 9 Port 180°M GB3 PW
130B11SA0301-E C6Amodul 12 Port 180°M GB3 PW
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A

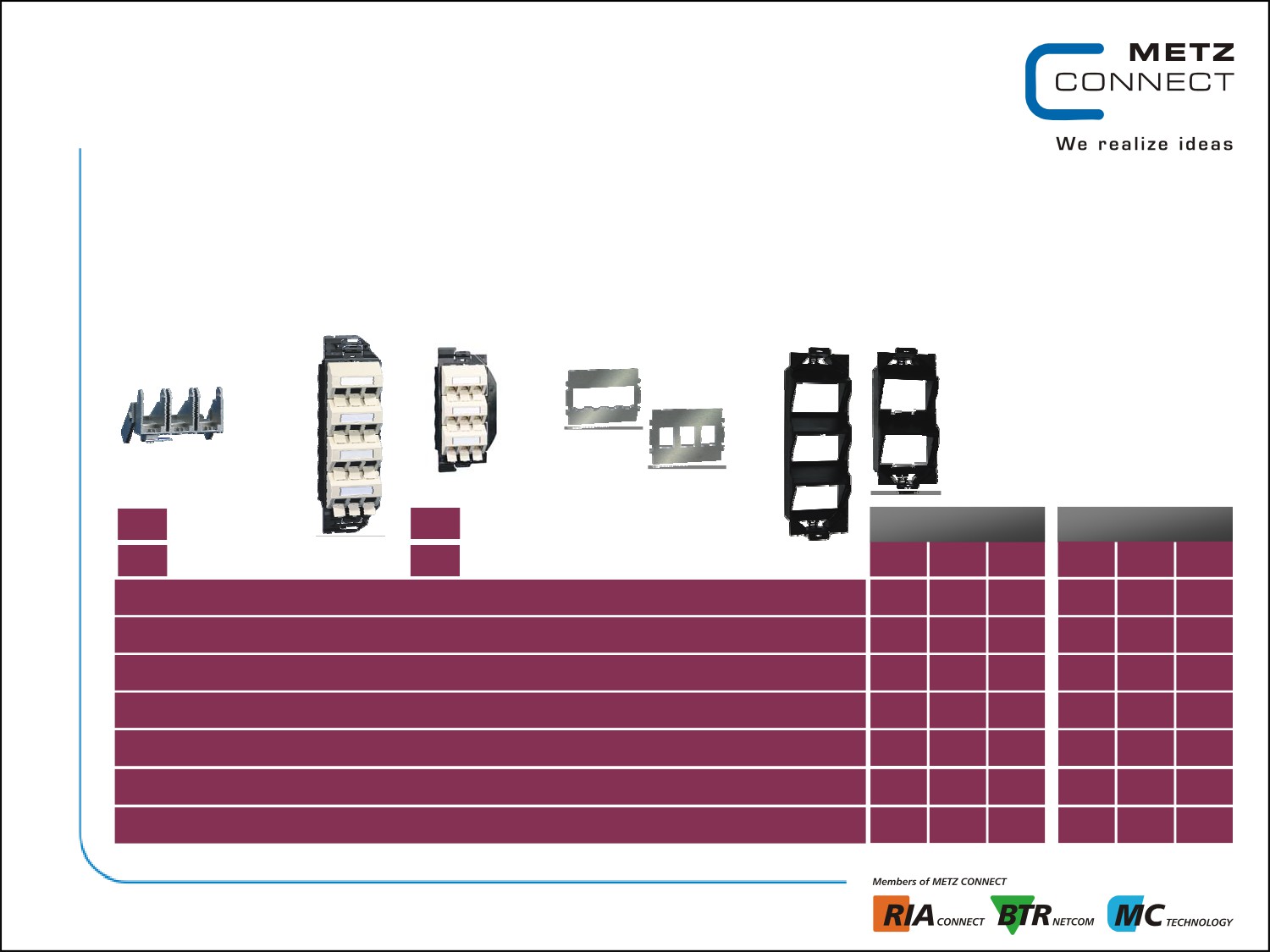

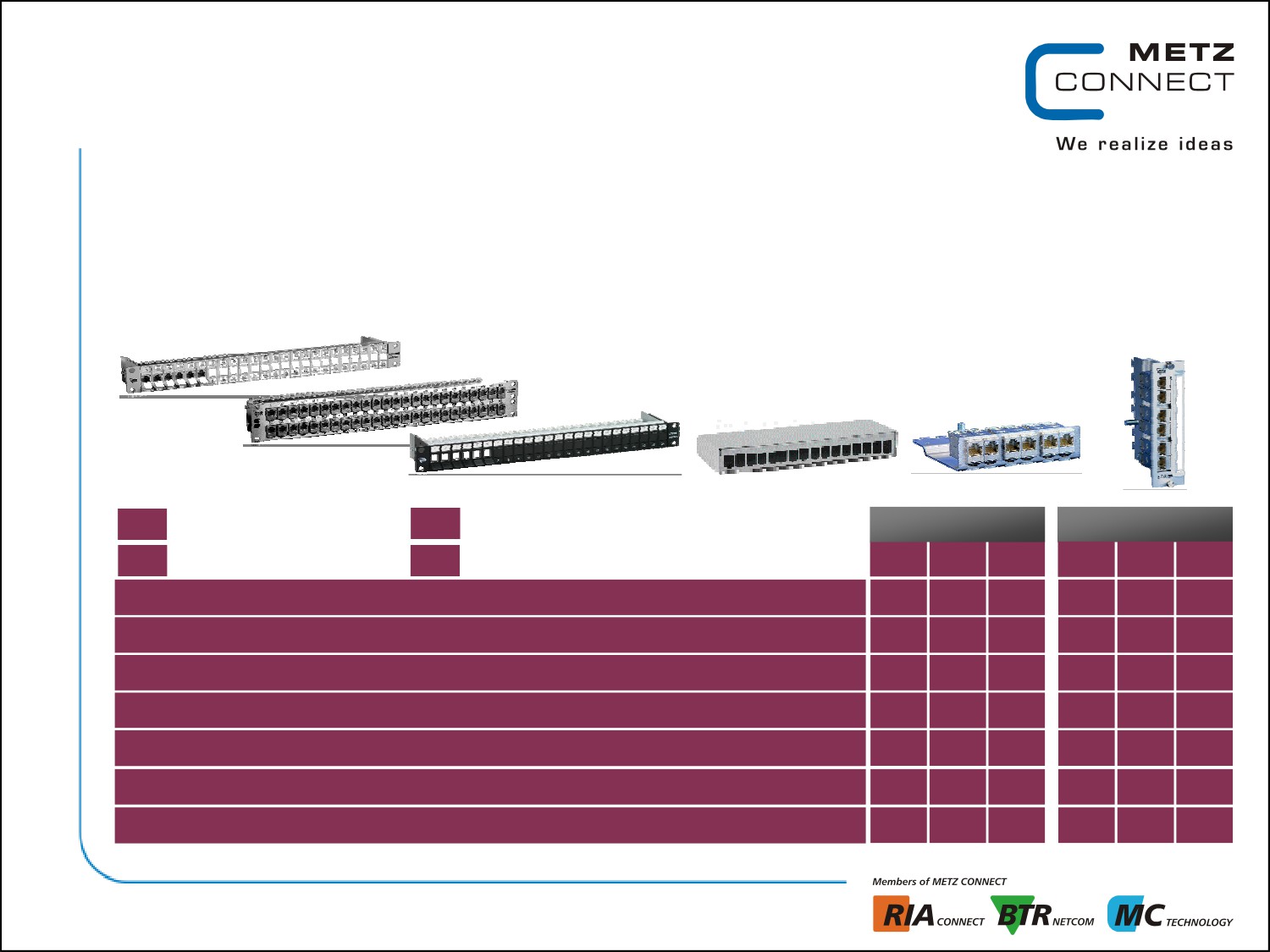

Compatible avec applications E-DAT modul courantes - panneau de brassage/ cadre modulaire vide
compatible, Keystone monté en position verticale
z compatible
n
C6Amodul
C6Amodul K
non compatible / déconseillé
Non compatible, en cours de préparation
180°
90°
270°
180°
90°
270°
E-DAT modul 6 Ports Panneau de brassage Module Cat.6A (130922-xx-E)
z
Modul 3 / 4 / 6 / 8 / 12 / 16 Ports Boîtier AP (130861-xx02-E)
z
n
E-DAT modul 24 Ports 1HU Panneau de brassage Cat.6A (130920-E, 130920-xx-E )
z
E-DAT modul 24 Ports 1HU Panneau de brassage Cat.6A EdSt (130921-E, 130921-00-E)
z
n
E-DAT modul 48 Ports 1,5HU Panneau de brassage Cat.6A EdSt (130924-E, 130924-00-E)
z
n
UTP modul 19" Module Frame 1HU acier inoxydable (130A20-xx-E)
z
UTP modul 24x8 Cat.6 Panneau de brassage (130A20-E)
z
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A

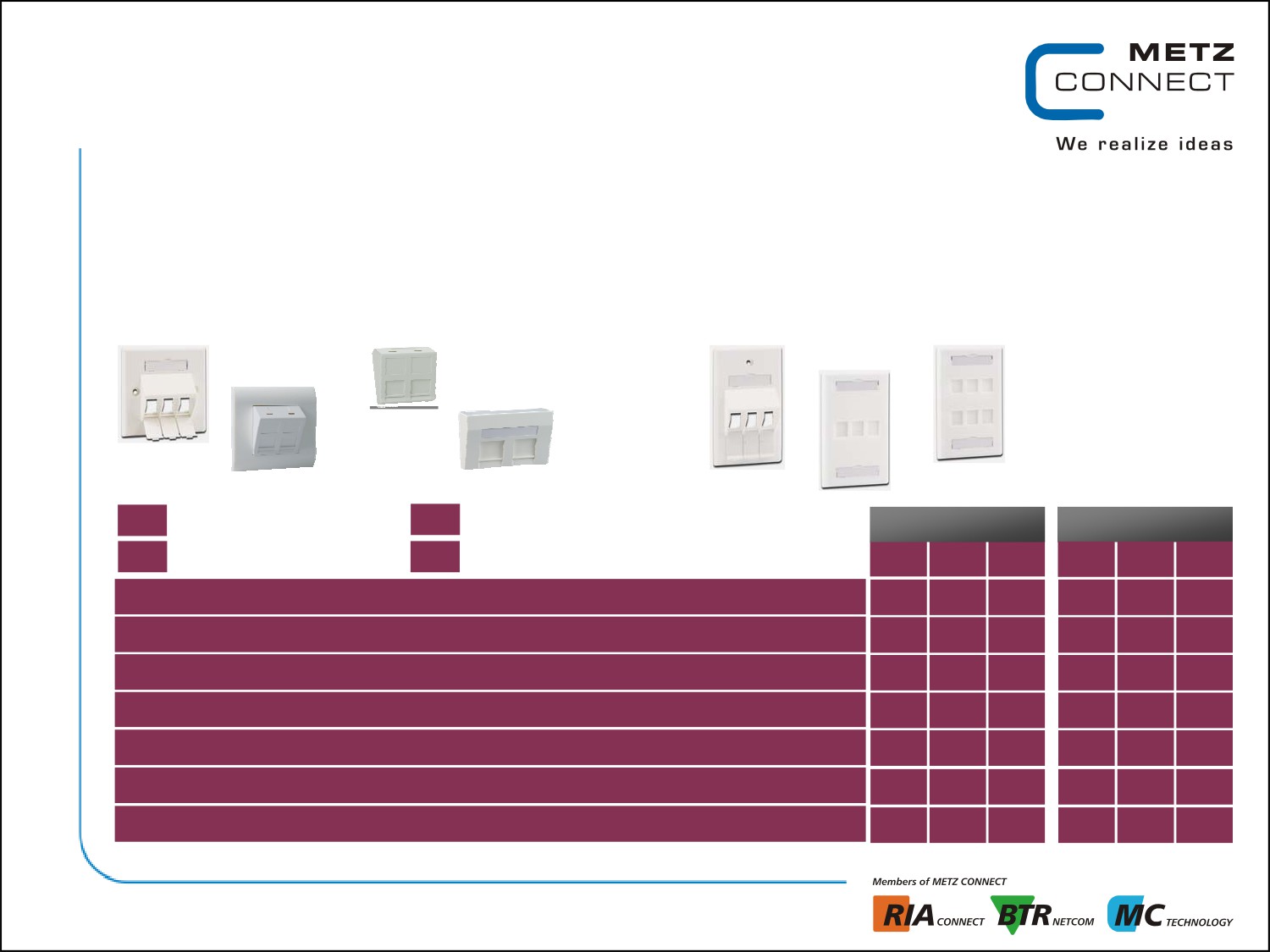

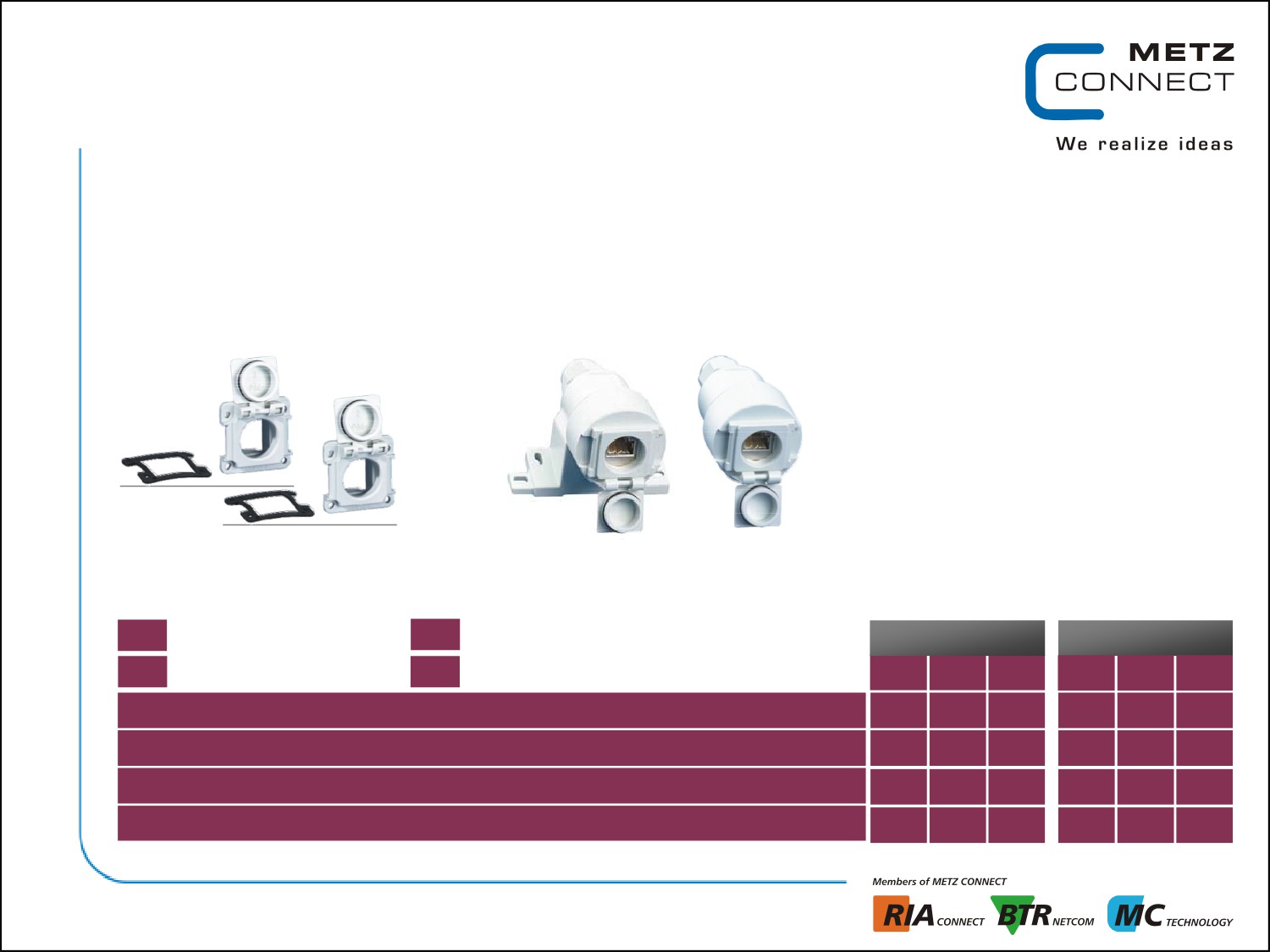

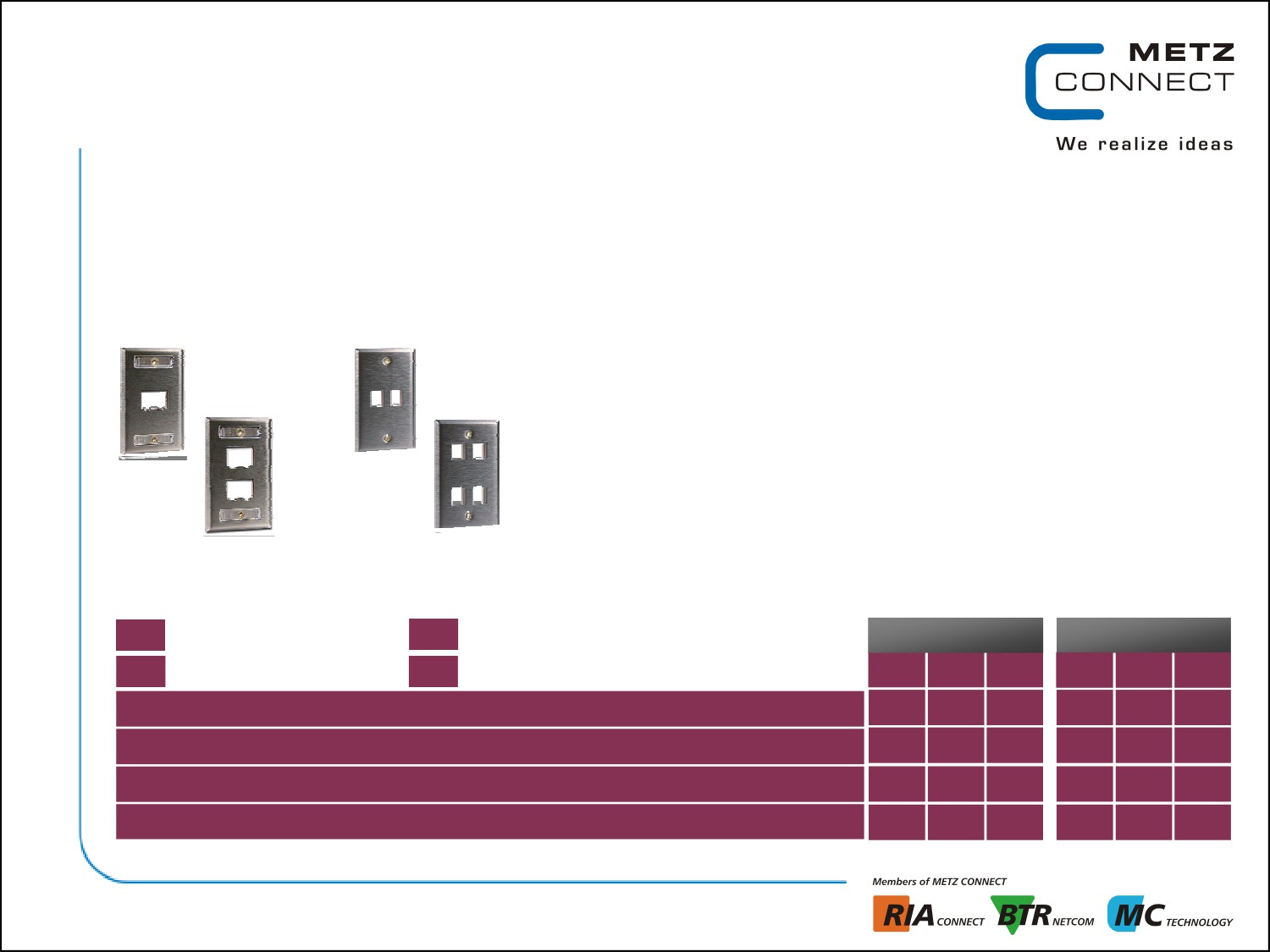

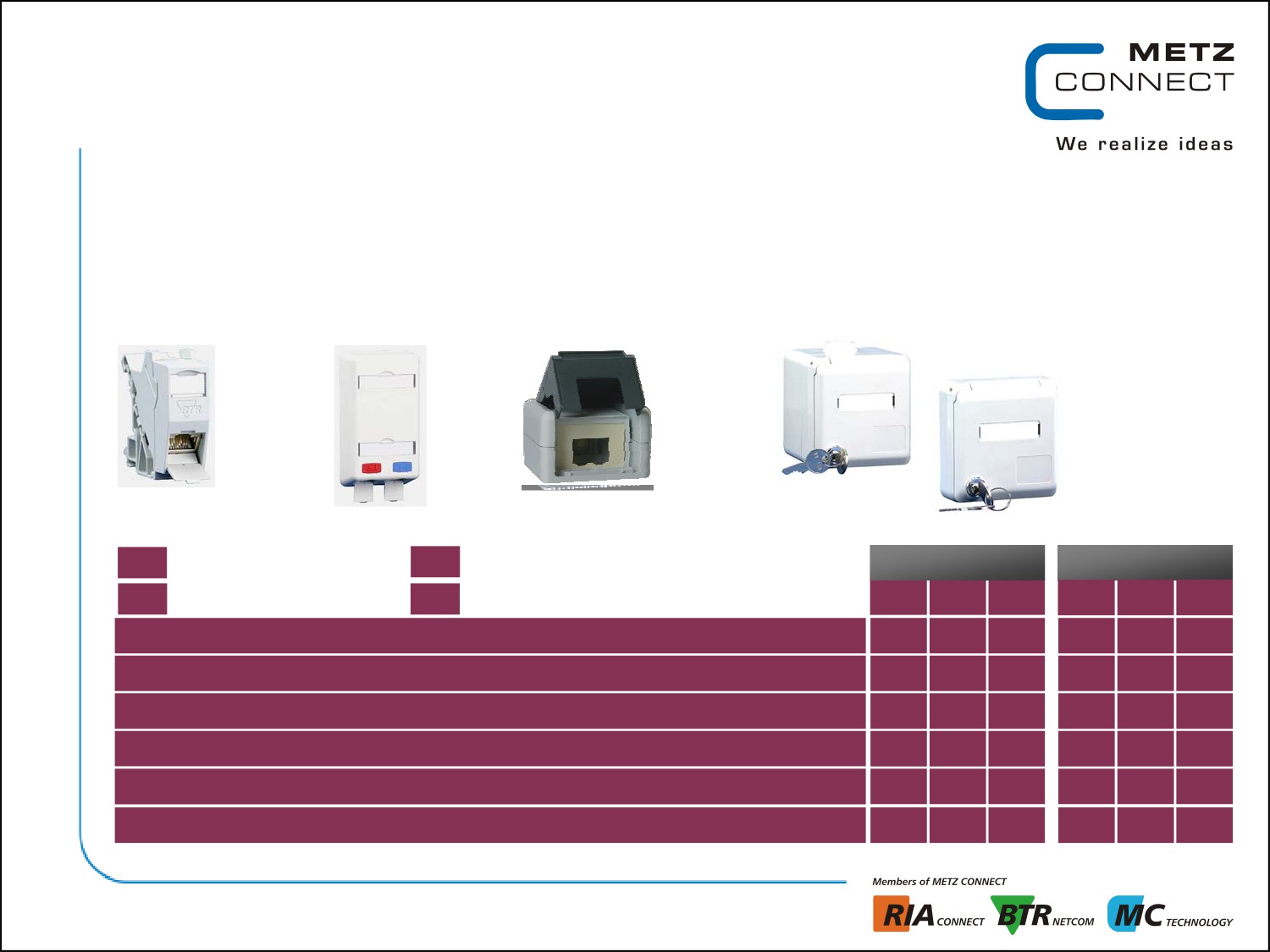

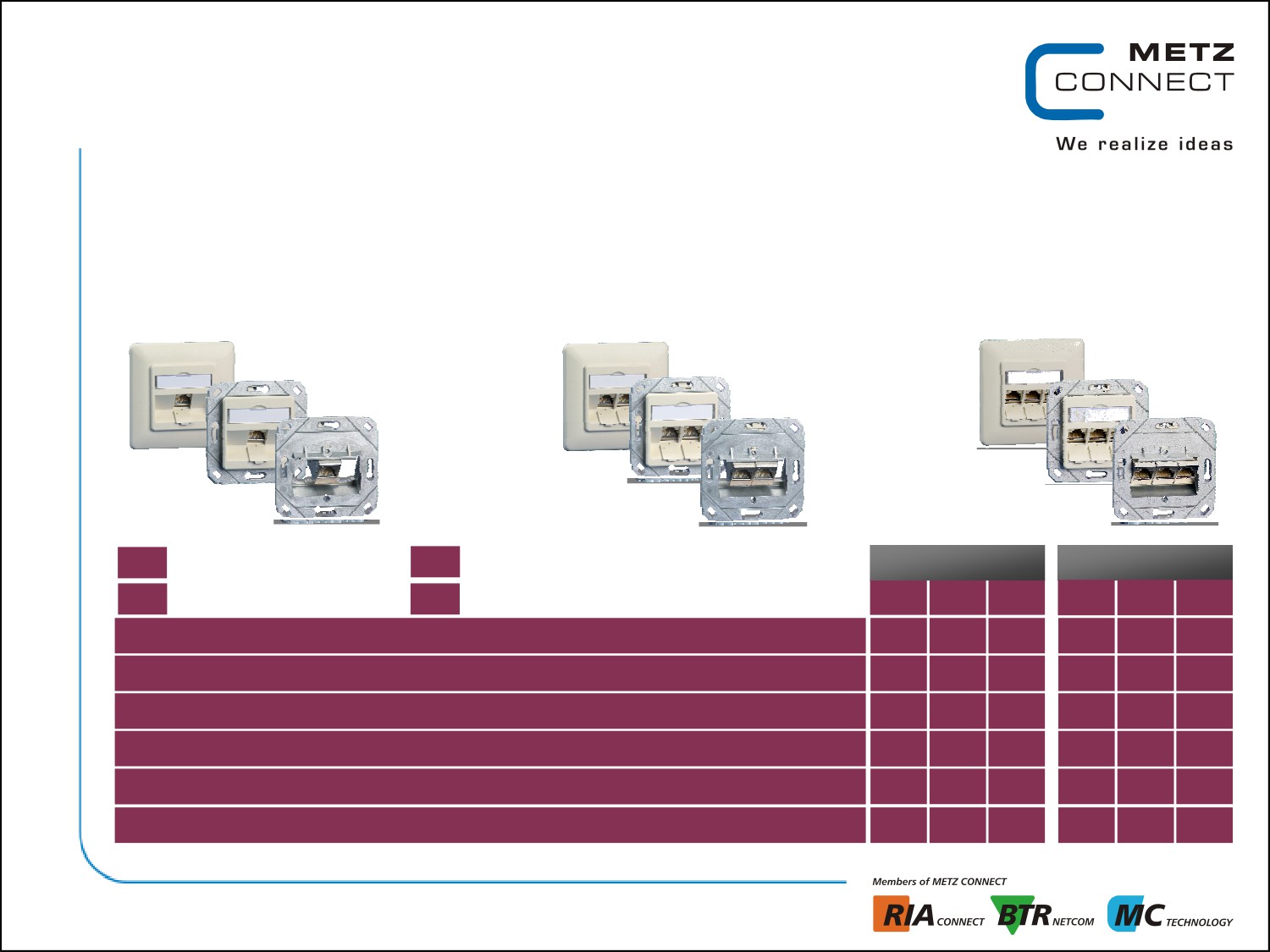

Compatible avec applications E-DAT modul courantes - connecteurs muraux
z compatible
n compatible, Keystonemontéen position verticale
C6Amodul
C6Amodul K
non compatible / déconseillé
non compatible, en cours de préparation
180°
90°
270°
180°
90°
270°
E-DAT modul 1 Port AP connecteur mural
E-DAT modul 1 Port UP / UPk / UP0 connecteurs muraux (130911/130914xxxx-E)
z
z
E-DAT modul 2 Ports AP connecteur mural
E-DAT modul 2 Ports UP / UPk / UP0 connecteurs muraux (130912xxxx-E)
z
z
E-DAT modul 3 Ports AP connecteur mural (130924-E, 130924-00-E)
E-DAT modul 3 Ports UP / UPk / UP0 connecteurs muraux (130A20-xx-E)
z
z
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Compatible avec applications E-DAT modul courantes - zones encastrées
E-DAT subway GB 2/3
E-DAT subway GBVD 2/3
z compatible
n compatible, keystonemonté
C6Amodul
C6Amodul K
en position verticale
non compatible / déconseillé
non compatible, en cours de préparation
180°
90°
270°
180°
90°
270°
E-DAT subway GB2 (130930xx01-E/ab 1Q/2011, 130935xx01-E/ab 07/2010)
z
z
E-DAT subway GB3 (130931xx01-E / ab 1Q/2011, 130936xx01-E / ab 07/2010)
z
z
E-DAT 3x8 porte modules subway (1309330300-E / ab 07/2010)
z
z
E-DAT subway GBV2D (13093EP2-E)
z
z
z
z
E-DAT subway GBV3D (13093EP3-E)
z
z
z
z
Capot de montage pour GBV 4 Ports E-DATmodul (13093EPAM3-E)
z
z n
n
Capot de montage pour GBV 3 Ports Keystone modul (13093EPAK3-E)
z
z
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Compatibilité avec applications E-DAT modul existantes - modèles rail DIN / IP20 / IP44
z compatible
n compatible, Keystonemontéen position verticale
C6Amodul
C6Amodul K
non compatible / déconseillé
non compatible, en cours de préparation
180°
90°
270°
180°
90°
270°
E-DAT modul REG (1309426x03) / Modul REG plus [NOUVEAU] (03/2011)
- /
- /
E-DAT modul 2 Ports APFL (1309150102-E)
z
E-DAT modul IP20 Boîtier AP (1309450003-E)
z
n
E-DAT modul IP44 Boîtier AP (1309430003-E)
z
n
E-DAT modul IP44SG Boîtier AP (1309460003-I)
z
z
E-DAT modul IP44SG Boîtier UP (130946100x-I)
z
z
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Compatibilité avec applications E-DAT modul existantes - plastrons
z compatible
n compatible, Keystone montéen position verticale
C6Amodul
C6Amodul K
non compatible / déconseillé
Non compatible, en cours de préparation
180°
90°
270°
180°
90°
270°
E-DAT modul 3 Ports encastré (1309162302-E)
z
z
E-DAT modul 2 Ports encastré (130915C1002-E)
z
n
E-DAT modul 2 Ports 45x45 façade de coffret mural (130915C4502-E)
z
n
E-DAT modul 2 Port 45x67,5 façade de coffret mural (130915P67502-E)
z
n
E-DAT modul 10G façade US 3P 45 degrés (1309162202-E)
z
z
E-DAT modul 10G façade US 3P (1309162402-E)
z z
z
E-DAT modul 10G façade US 6P (1309192402-E)
z z z
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Compatibilité avec applications E-DAT modul existantes - plastrons
compatible, Keystone monté en position verticale
z compatible
n
C6Amodul
C6Amodul K
non compatible/ déconseillé
Non compatible, en cours de préparation
180°
90°
270°
180°
90°
270°
E-DAT modul façade SS OG 2P (1355052-SSL-E)
z z z
E-DAT modul façade SS OG 4P (1355054-SSL-E)
z z z
UTP modul façade 2P KS (1355022-SSL-E)
z z z
UTP modul façade 4P KS (1355024-SSL-E)
z z z
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Compatibilité avec applications E-DAT modul existantes - variante industry V6
z compatible
n compatible, Keystonemontéen position verticale
C6Amodul
C6Amodul K
non compatible / déconseillé
non compatible, en cours de préparation
180°
90°
270°
180°
90°
270°
E-DAT Industry IP67 V6 1 Port EbK
z z z
E-DAT Industry IP67 V6 1 Port EbM
z z z
E-DAT Industry IP67 V6 1 Port AP Cat.6A
E-DAT Industry IP67 V6 1 Port KK Cat.6A
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A

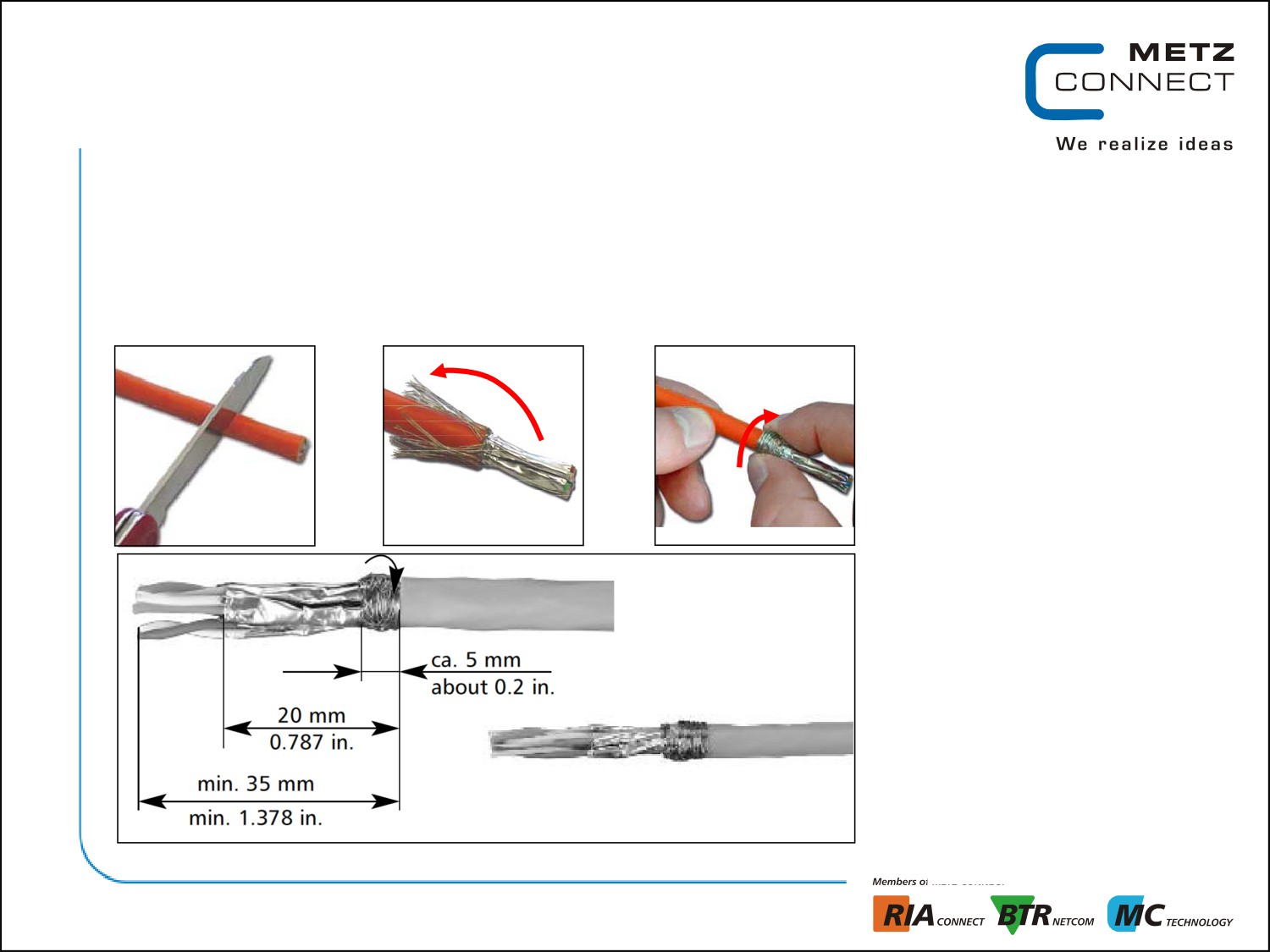

Montage - préparation du câble
étape 1
isoler couche plastique
au minimum de 35 mm
étape 2
replier tresse protectrice
vers l‘arrière…
... et tourner également
autour du plastique
étape 3
couper la protection en
Afin d‘obtenir un effet écran optimal, enlacer câble avec
AWG 26 par dessus le gainage.
aluminium de 20 mm
(entailler et enlever).
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Montage - connexion du câble
C6Amodul 180°
C6Amodul 270°
C6Amodul 90°
étape 1
introduire câble
[a]
[a]
!
préalablement préparé
!
dans pièce de
!
chargement.
amener écran de
protection jusqu‘à la
fente câble!
[b]
[b]
!
Pour les versions
!
270°/90° insérer les fils
d’abord dans les têtes
des pièces de
chargement [a] et
ensuite plier le câble [b]
!
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Montage - connexion du câble
C6Amodul 180°
C6Amodul 270°
C6Amodul 90°
étape 2
enclencher le collier de
fixation sur le bout de
pièce de chargement
[a].
fermer la pièce de
chargement [b].
[a]
[a]
[b]
[b]
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Montage - connexion des fils
C6Amodul 180°
C6Amodul 270°
C6Amodul 90°
étape 3
insérer les fils
8
électriques dans
8
5
4
8
5
7
5
4
4
7
les ouvertures
conformément aux
7
images ci-contre.
pièce de chargement
3
2
2
1
3
2
1
6
6
1
6
3
est imprimée avec
identification selon
T568A et T568B.
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Montage - connexion des fils
C6Amodul 180°
C6Amodul 270°
C6Amodul 90°
étape 4
couper net les fils de
pièce de chargement.
net
net
indication:
net
utilisez une pince
coupante pour
installations électriques
C6Amodul / C6Amodul K
Système de connexion modulaire pour applications multiples… évidemment avec Cat.6A
Montage - connexion des fils
étape 5
C6Amodul 180°
C6Amodul 270°
C6Amodul 90°
insérer la pièce de
chargement dans le
module et enclencher la
fermeture
indication:
coté ouvert des pièces de
chargement correspondent
à l’ouverture.
Compensation de potentiel
optionnelle avec languette de
raccordement 2,8 mm
Merci beaucoup pour votre attention
