E
La puissance des synérgies
Présentation solution GPON by Televés® 2017
La solution Gpon by Televés®
1
TECHNOLOGIE GPON
Gpon by Televés®
Le GPON est une solution de réseaux en fibre optique multi-services
Amélioration de la performance du réseau
Réduction des coûts de déploiement et d'entretien
Extension du réseau garantie
Televés vous fournit une solution complète (End to End)
ARCHITECTURE RÉSEAUX TRADITIONNELS
Jusqu’à présent, les solutions hybrides sont présentées comme ci-dessous:
TV en câble coaxial
Téléphonie en câble réseau (RJ45) ou câble téléphonique (RJ11)
Internet et transport de données en câble réseau
Multiplication des intervenants et des éléments actifs
1 câble par service

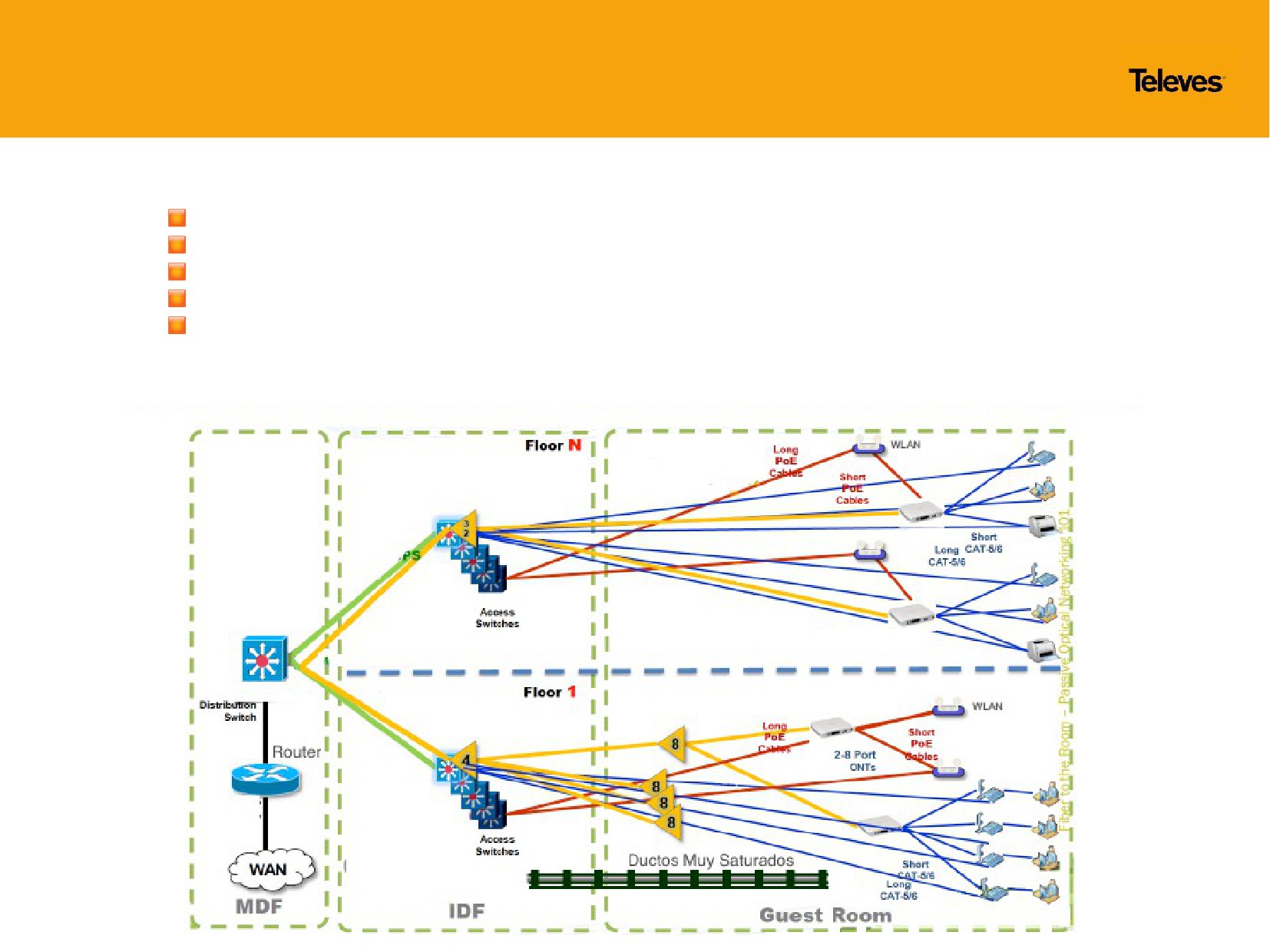

INFRASTRUCTURE DE TÉLÉCOMMUNICATIONS D’UNE DISTRIBUTION TRADITIONNELLE
ARCHITECTURE RÉSEAUX TRADITIONNELS
Le synoptique avec la solution cuivre:

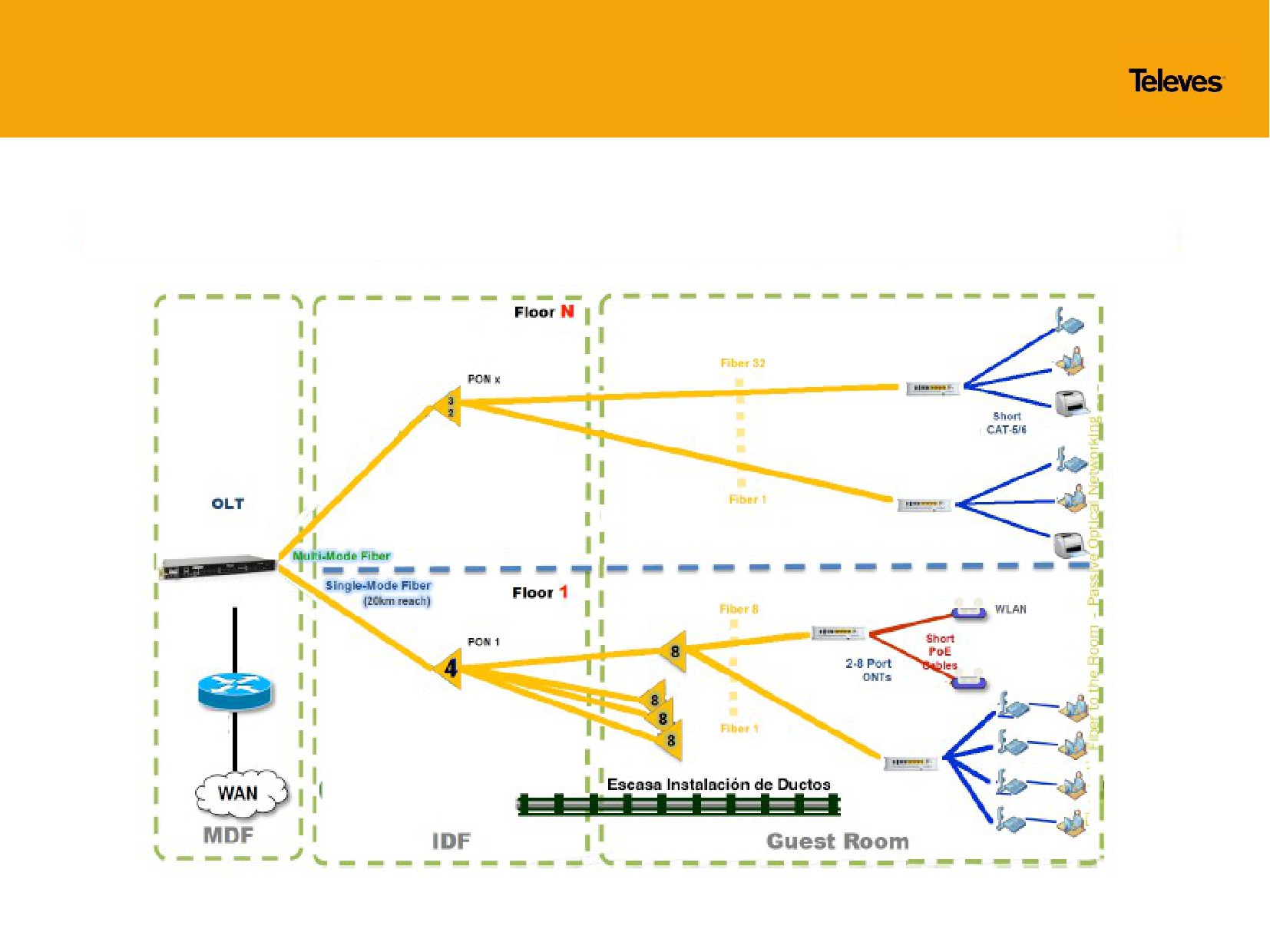

ARCHITECTURE RESEAU GPON
INFRASTRUCTURE DE TÉLÉCOMMUNICATIONS D’UNE DISTRIBUTION EN FIBRE OPTIQUE
ARCHITECTURE RESEAU GPON

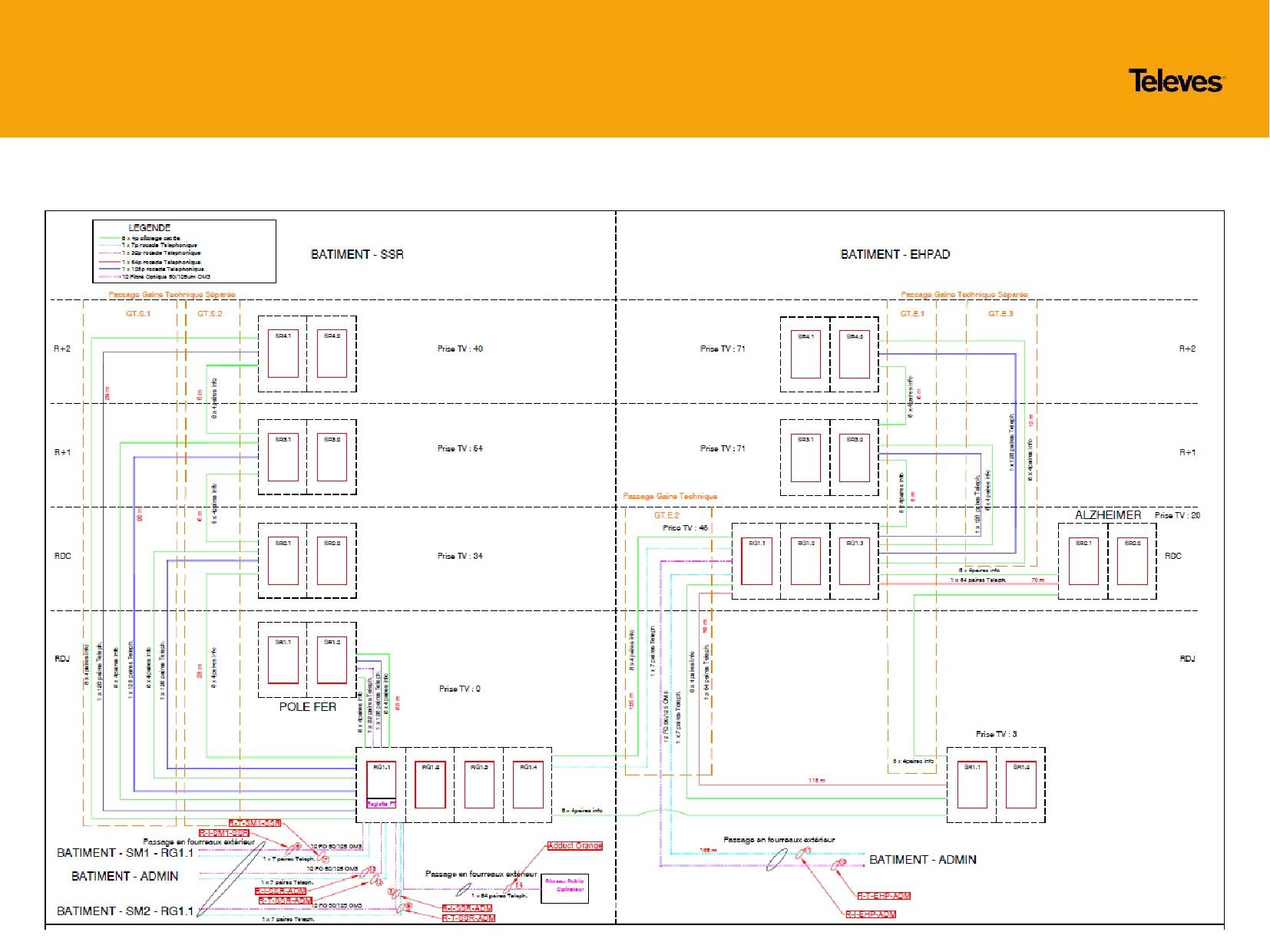

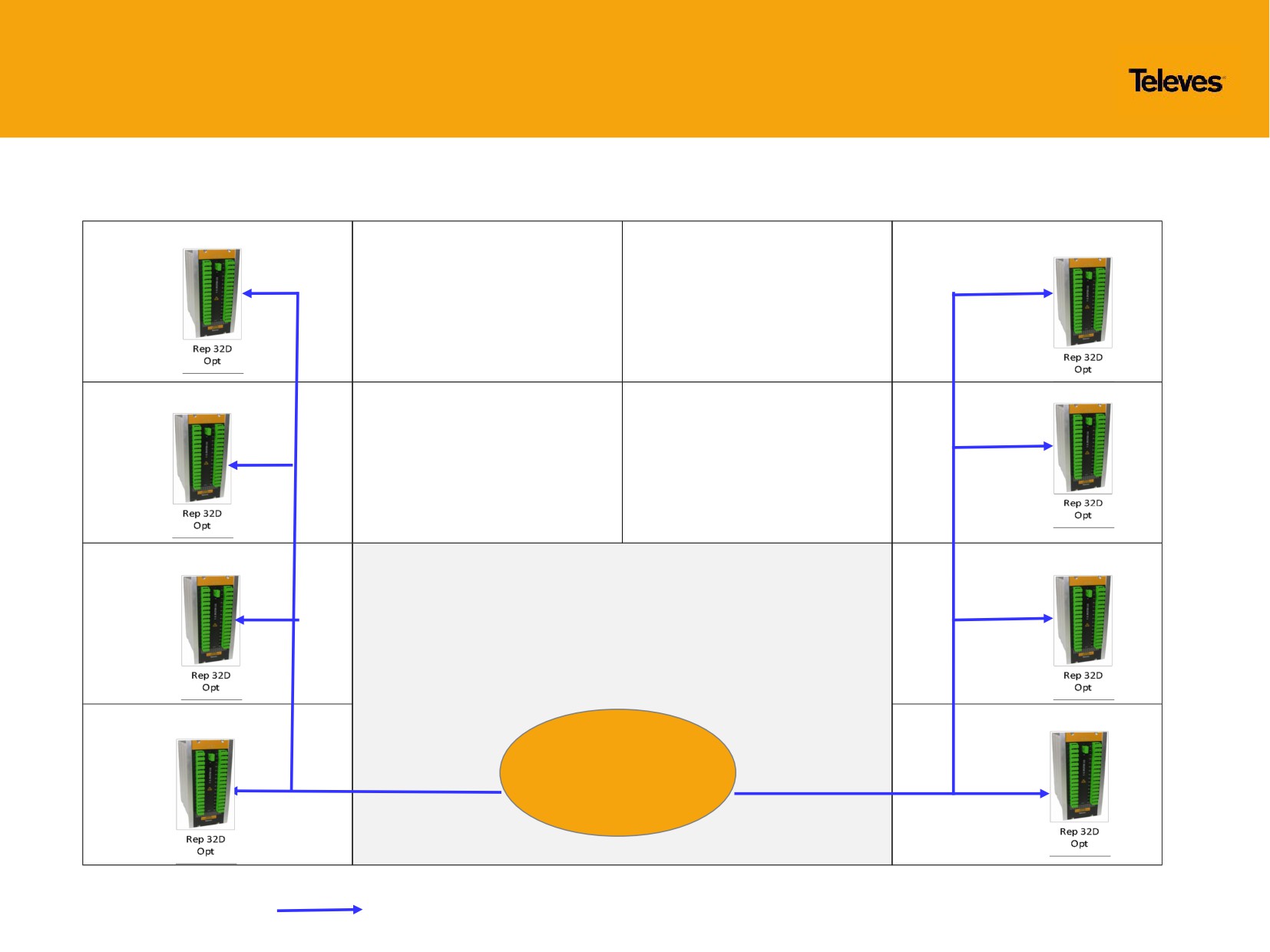

Le synoptique avec la solution fibre optique:
R+3
R+3
R+2
R+2
R+1
R+1
TETE
du
RESEAU FO
MULTI SERVICES
RDC
RDC
Câblage fibre
optique
ARCHITECTURE RESEAU GPON

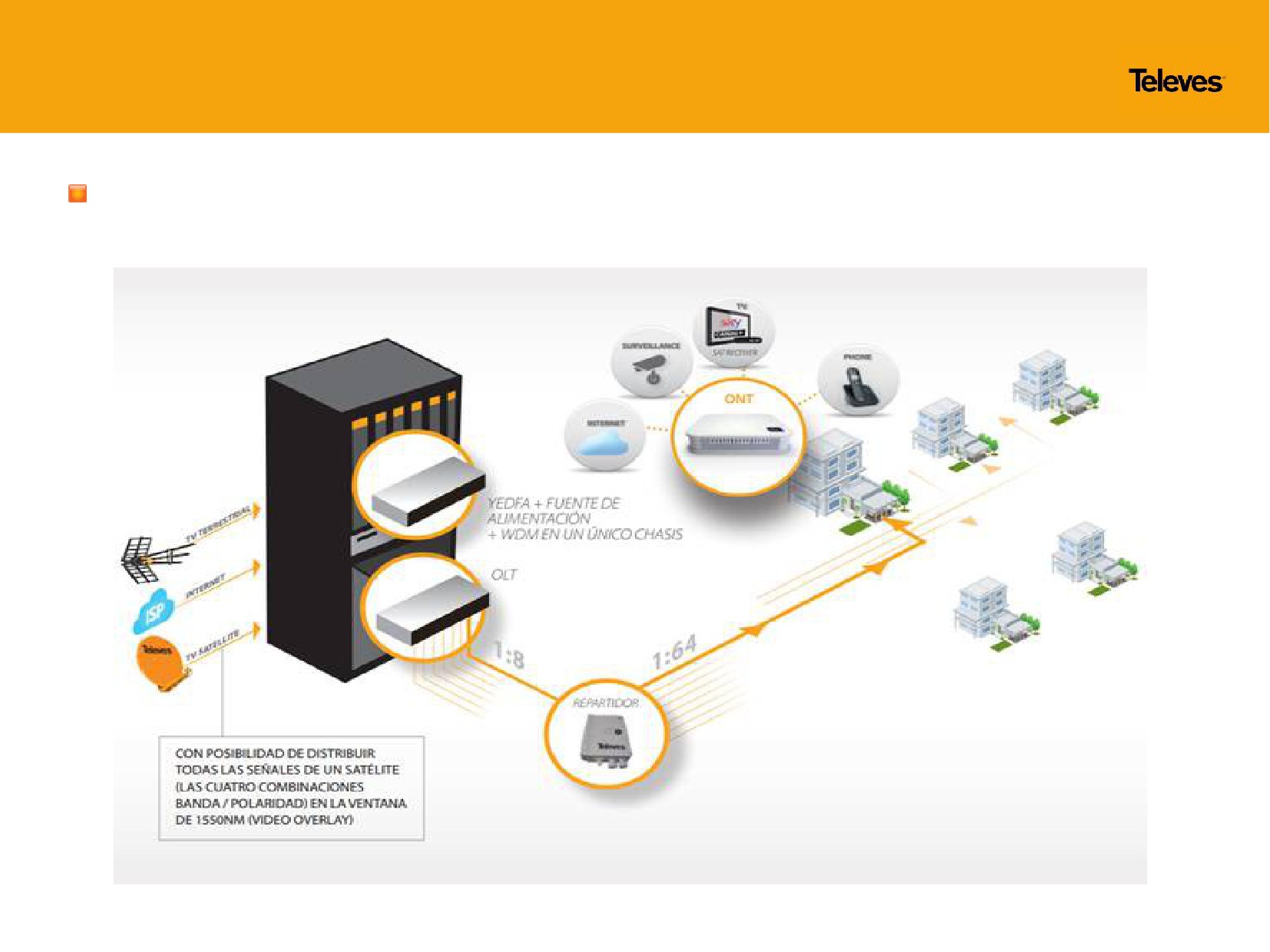

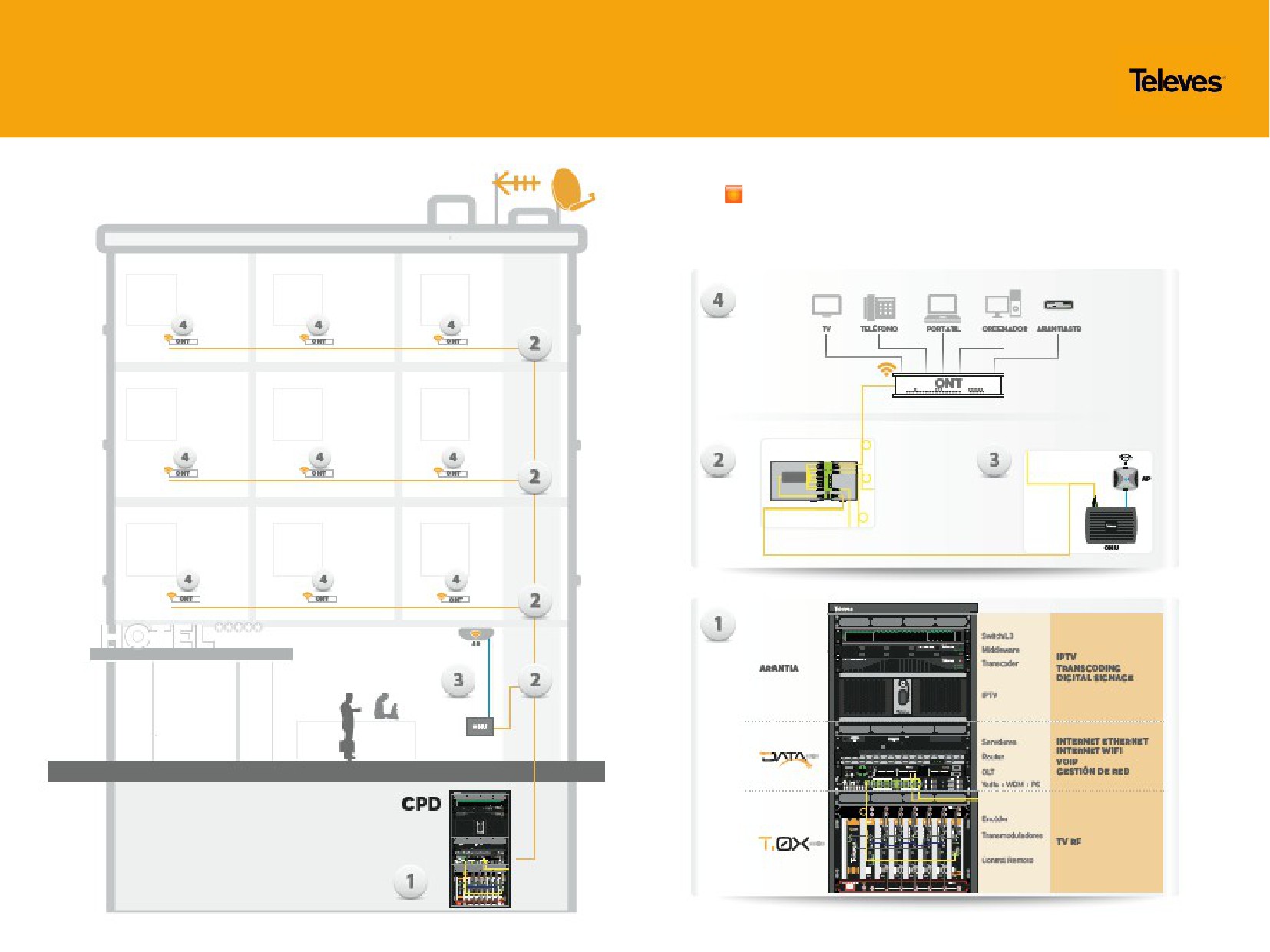

Le concept Gpon est basé sur le déploiement d’un réseau local en fibre optique jusqu’à la prise
terminale afin de distribuer le service choisi : Télévision, Téléphonie, Data, Internet ou une solution
QUADRUPLE PLAY

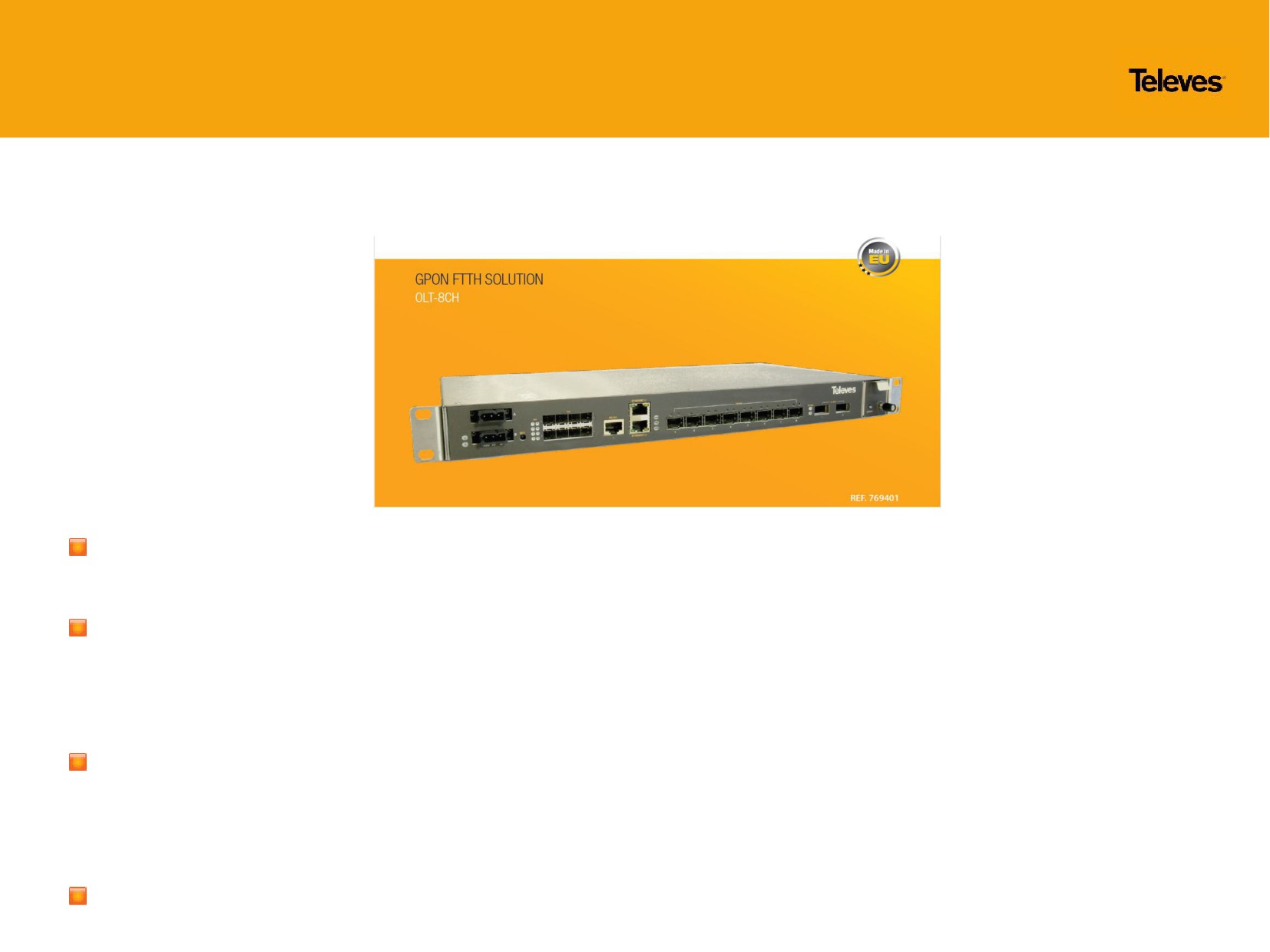

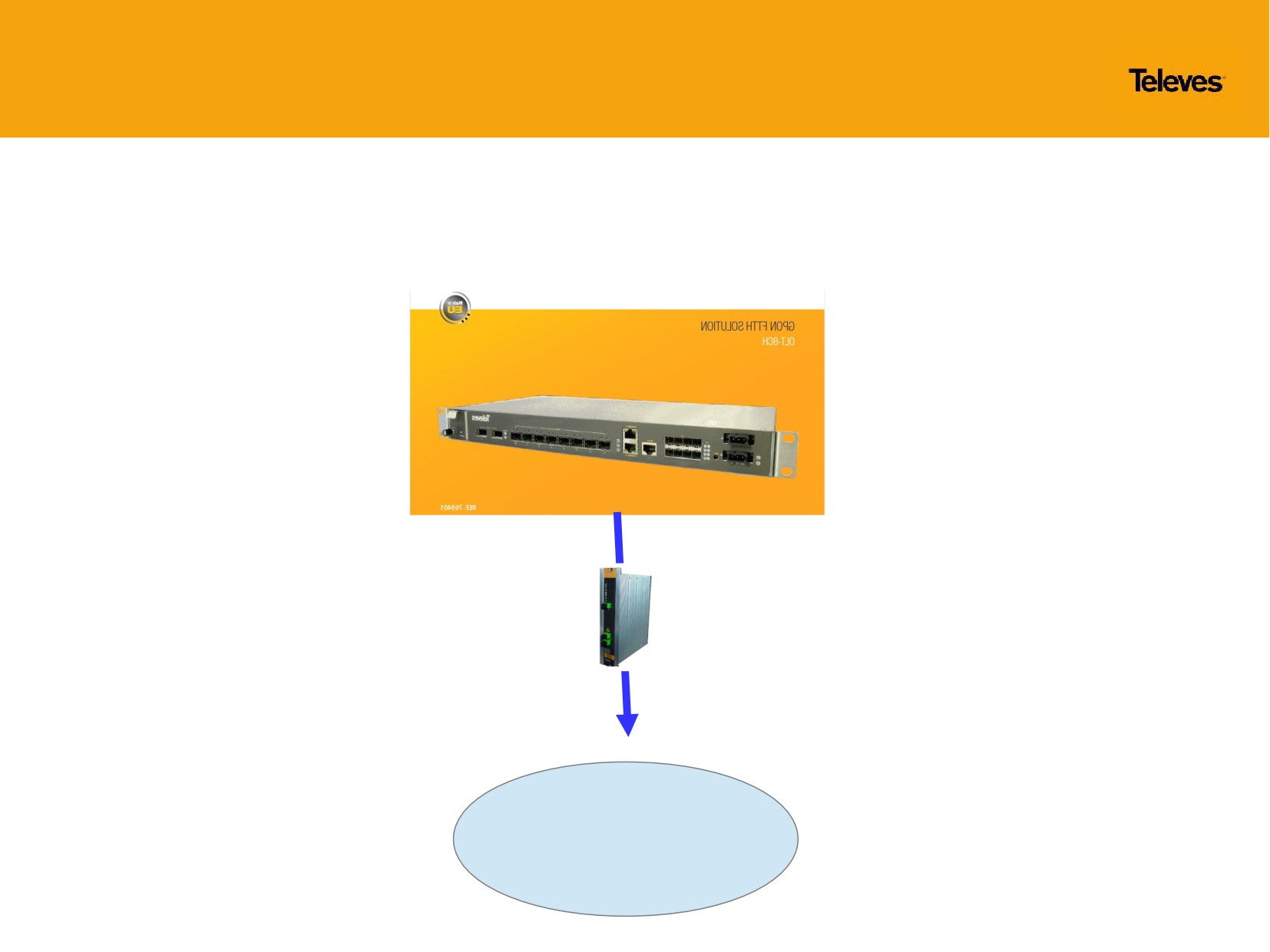

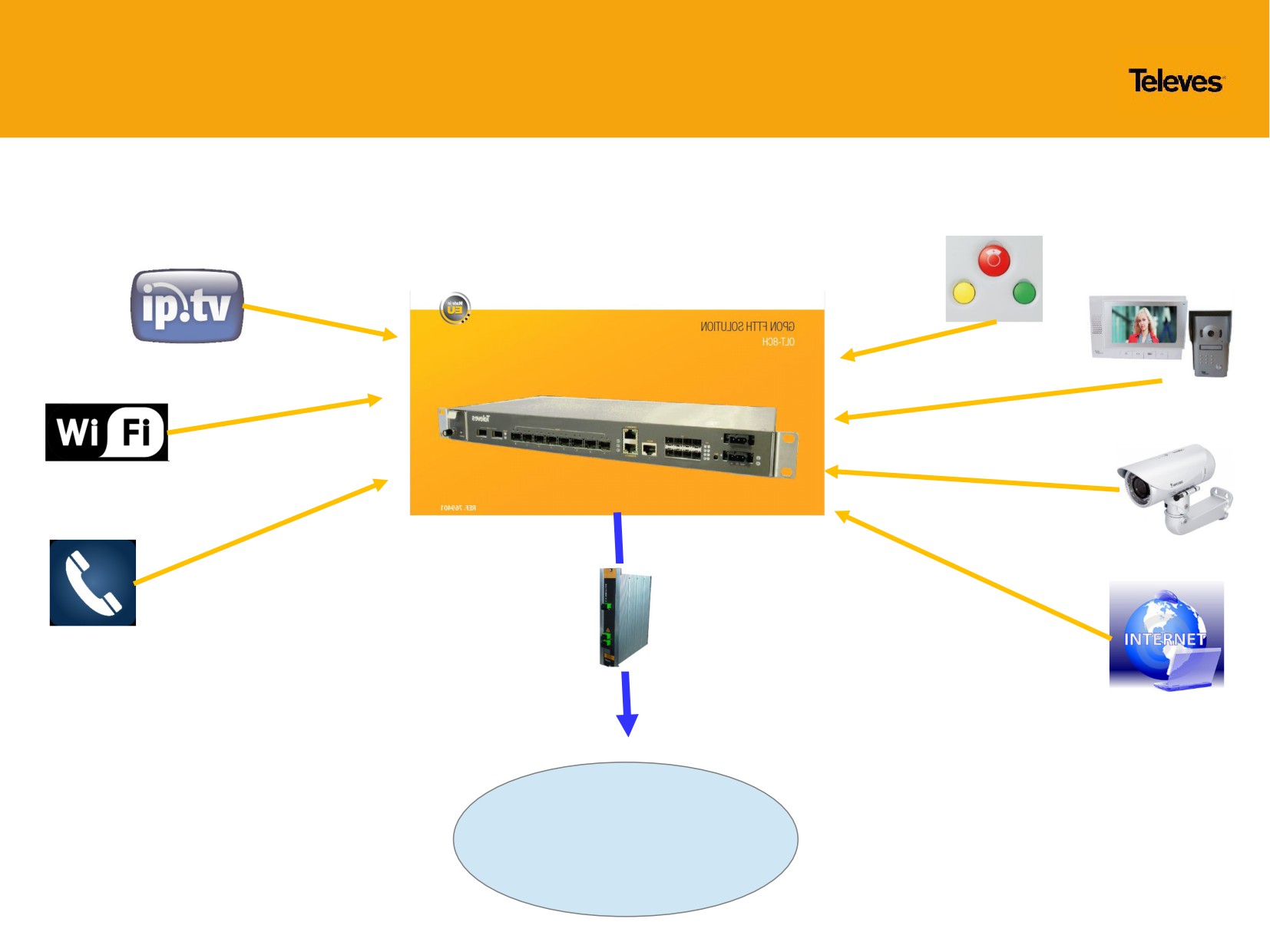

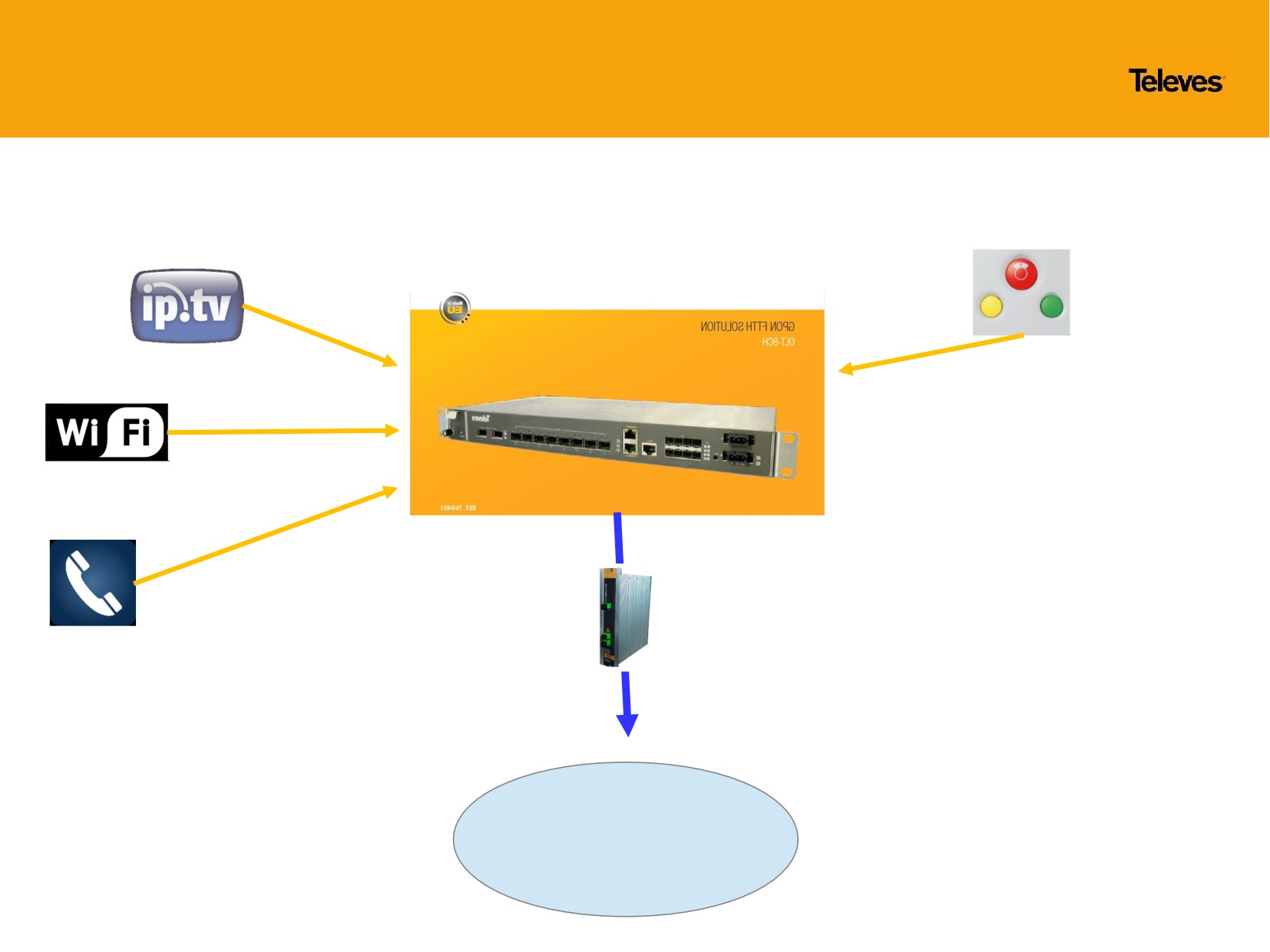

La solution GPON : l ’ OLT
La base de la solution GPON est l'OLT
C'est le nœud principal sur lequel viendront se connecter les différents services souhaités. L'OLT
les transformera en signal fibre optique.
L'OLT est le départ du signal sur la fibre optique. L'OLT 512 (en photo) possède 8 départs que l'on
appelle PON. Chaque PON peut supporter jusqu’à 64 « prises » ou seront connectées les ONT´s ou

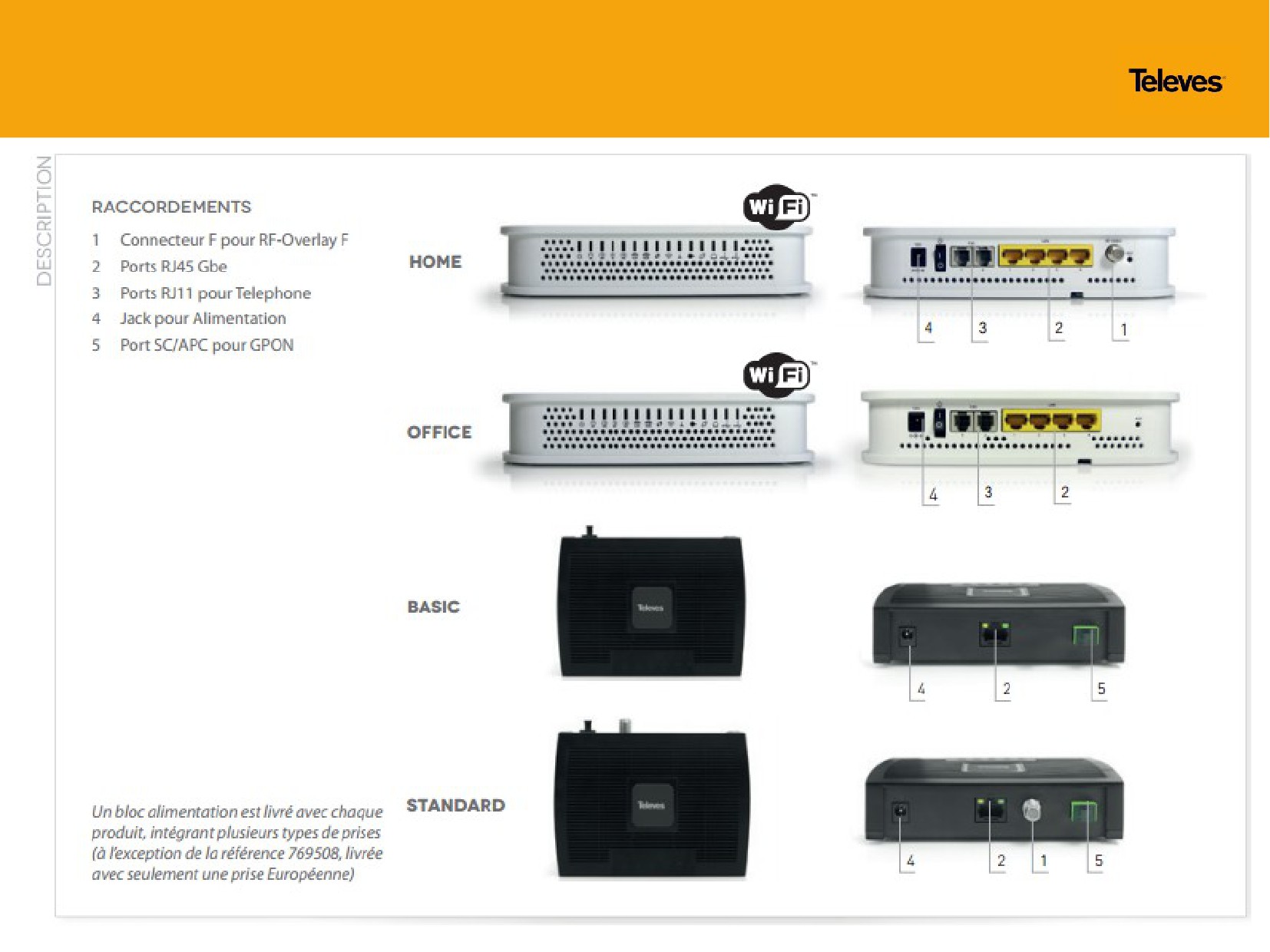

ONU (boîtier terminal qui retransformera le signal fibre optique reçu en signal Télévision, Téléphonie,
Data, Internet).
Débits par PON:
2,5 Gbps Downstream
1,25 Gbps Upstream
Longueurs d’ondes utilisées: 1490nm (downstream), 1310nm (upstream), 1550nm (RF overlay)

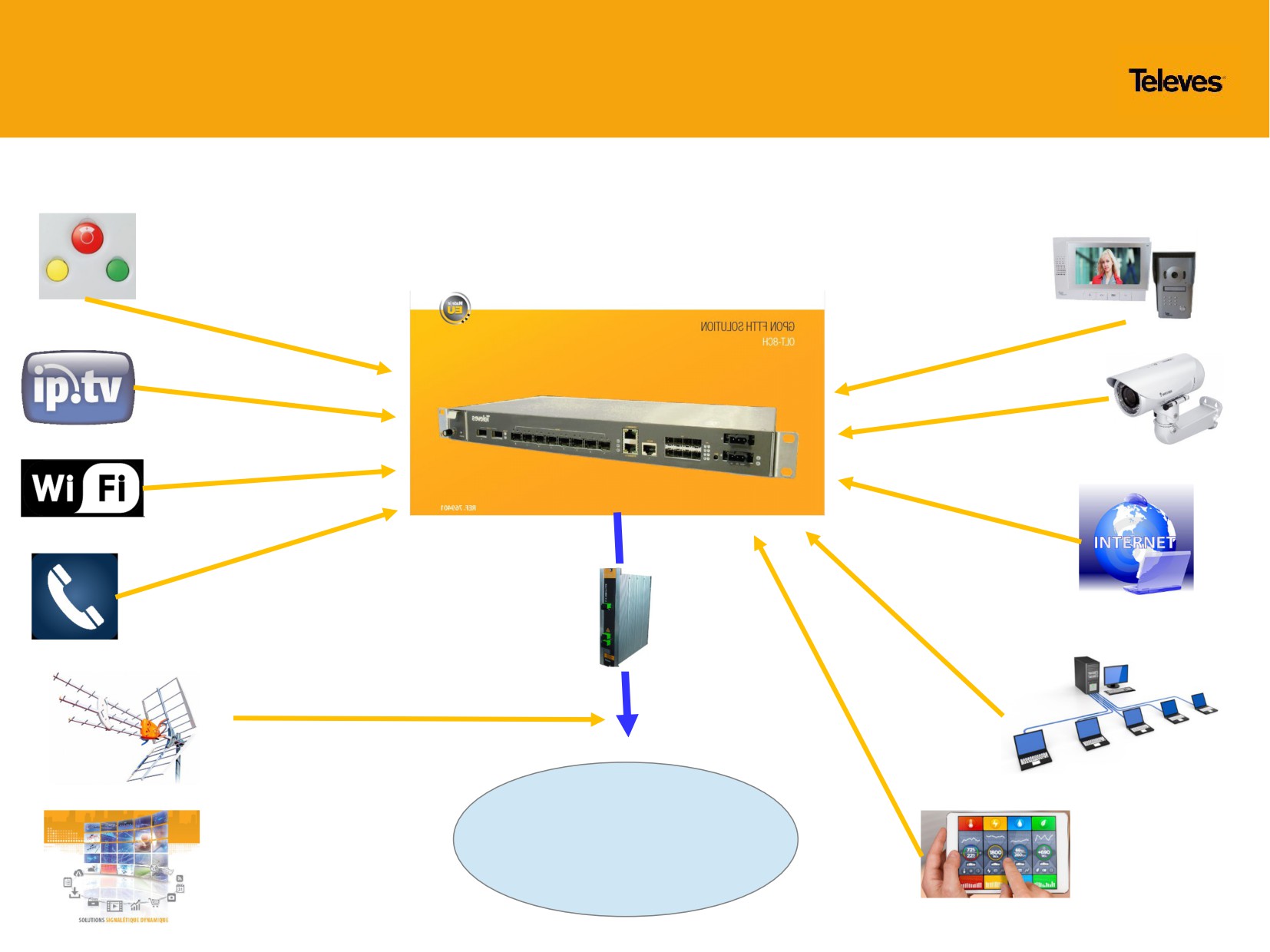

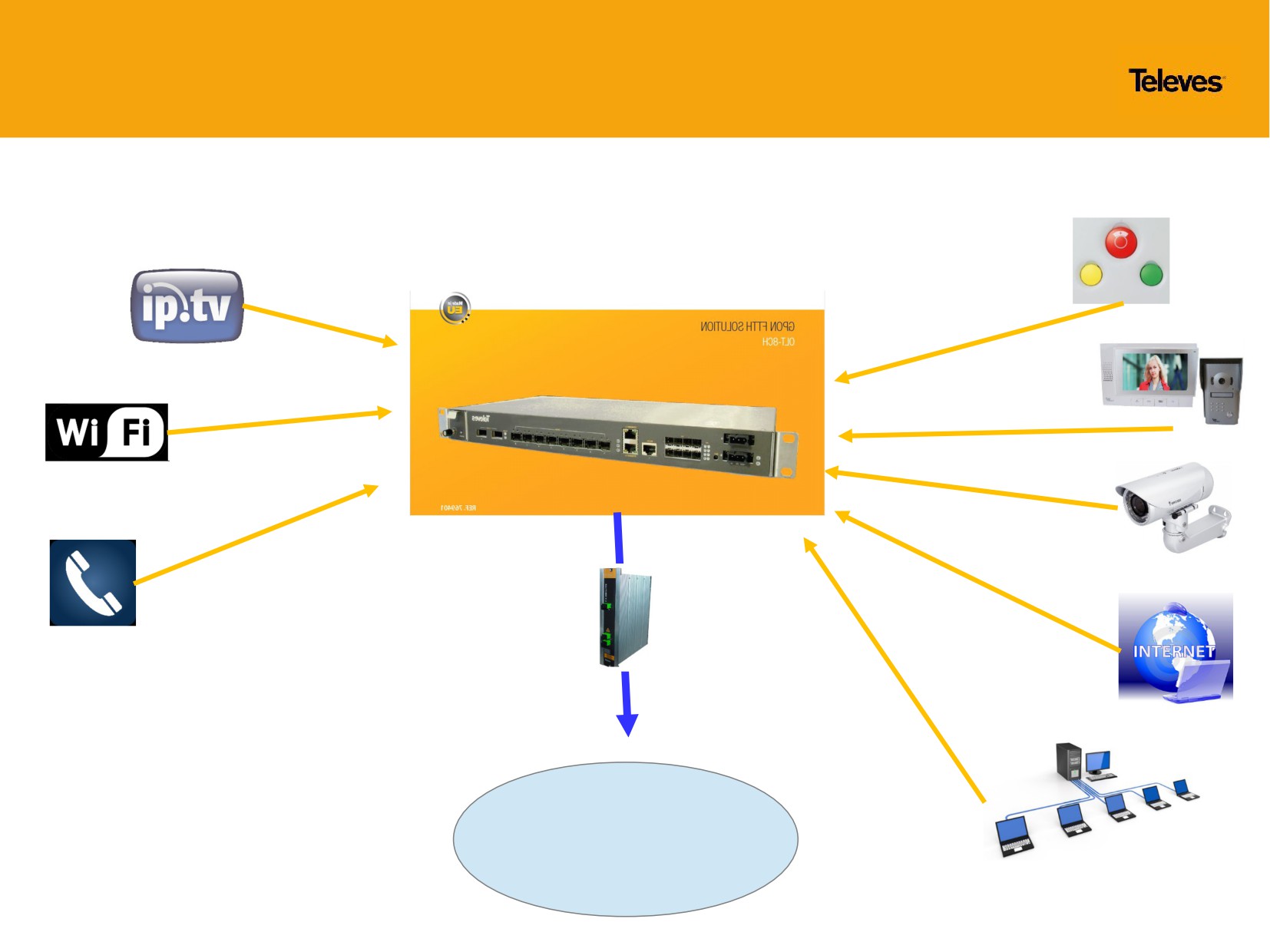

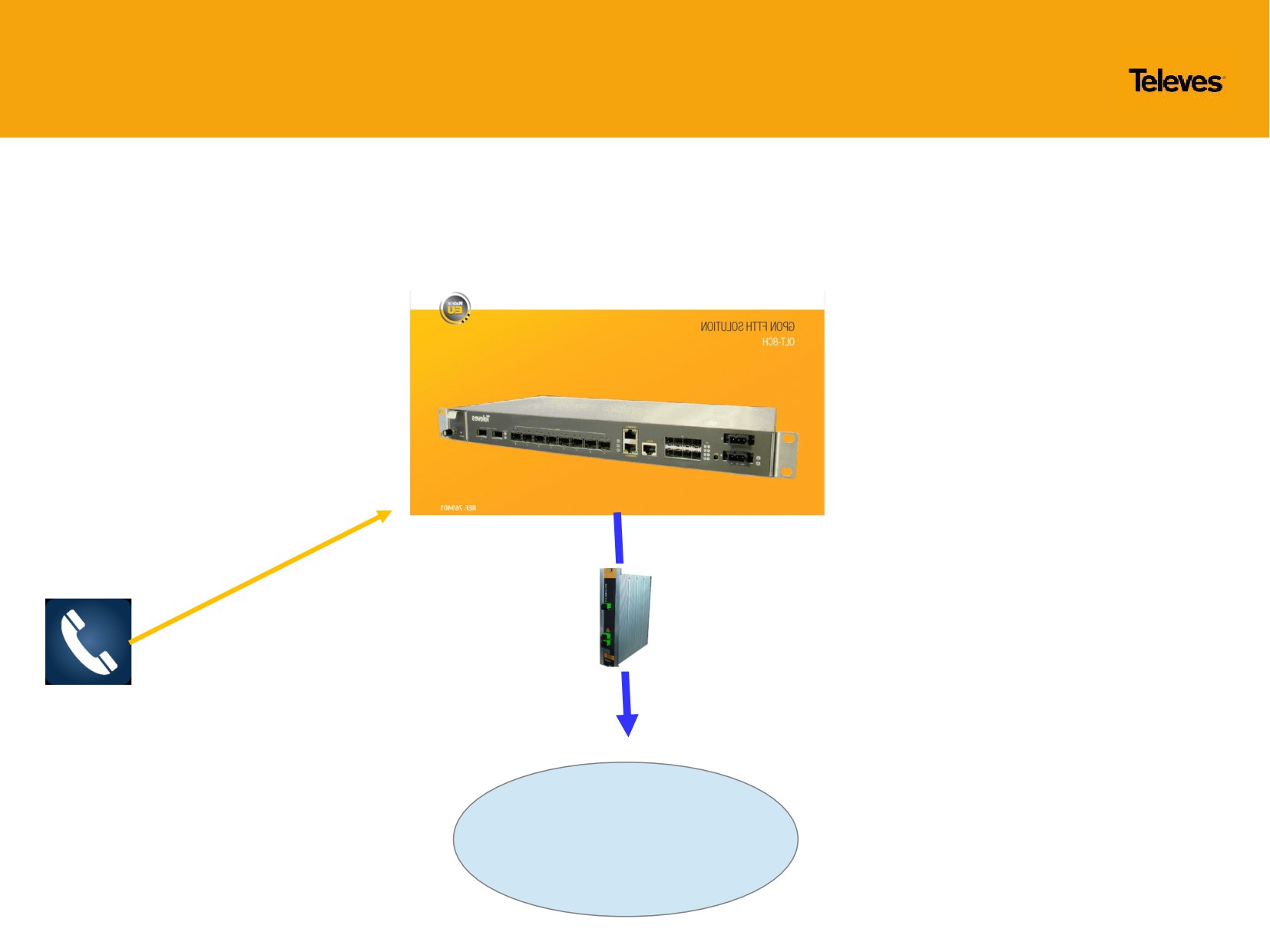

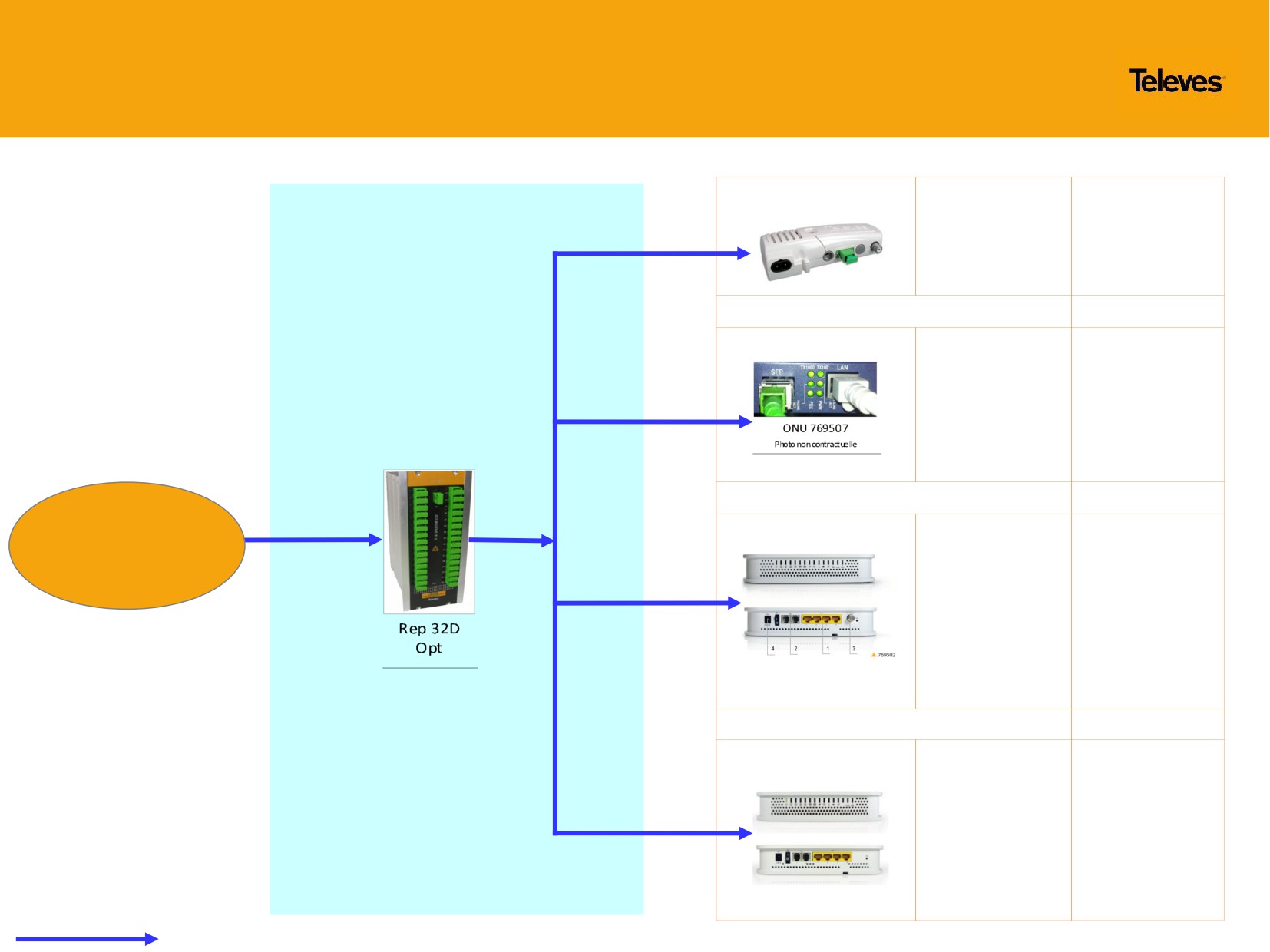

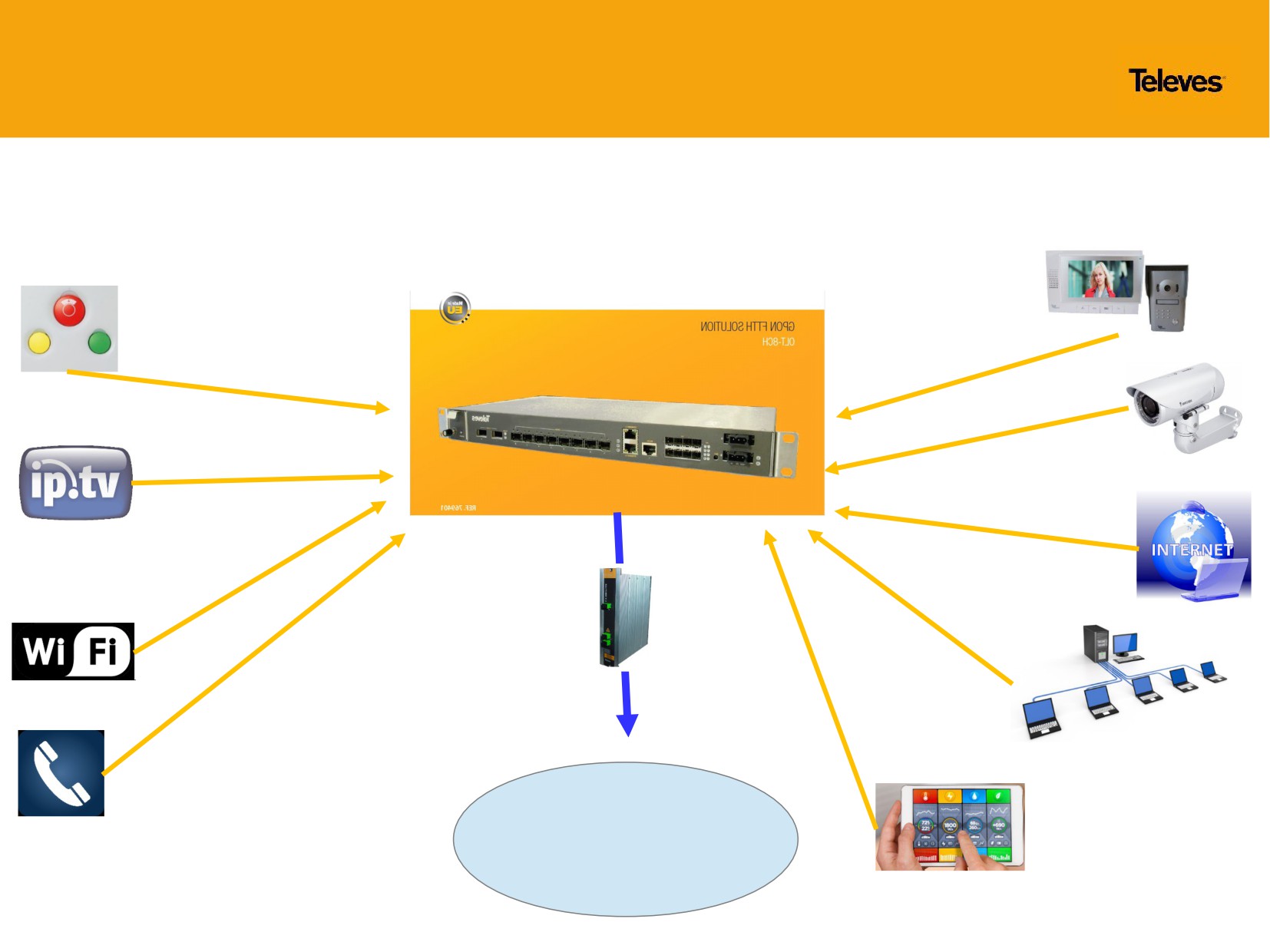

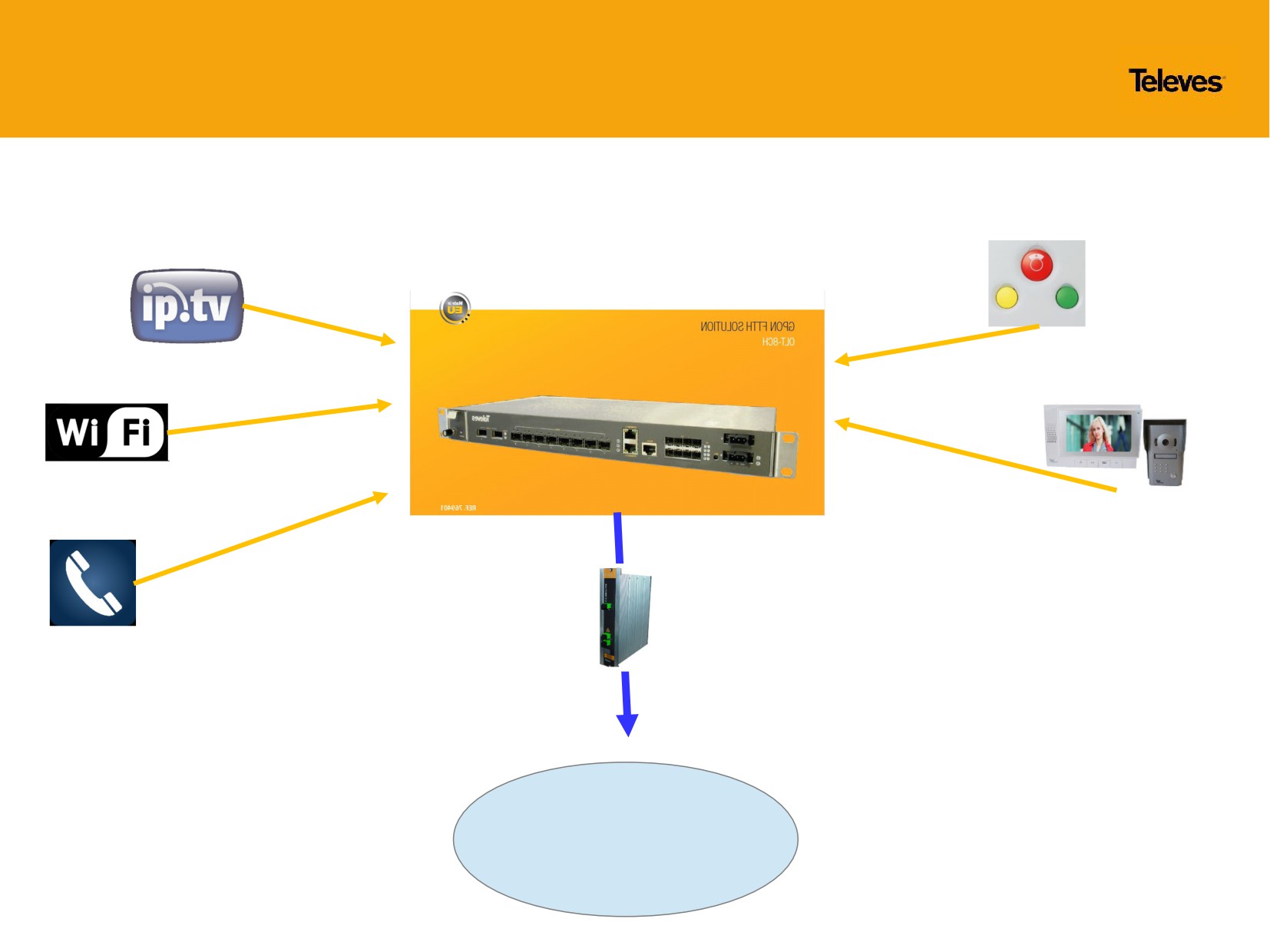

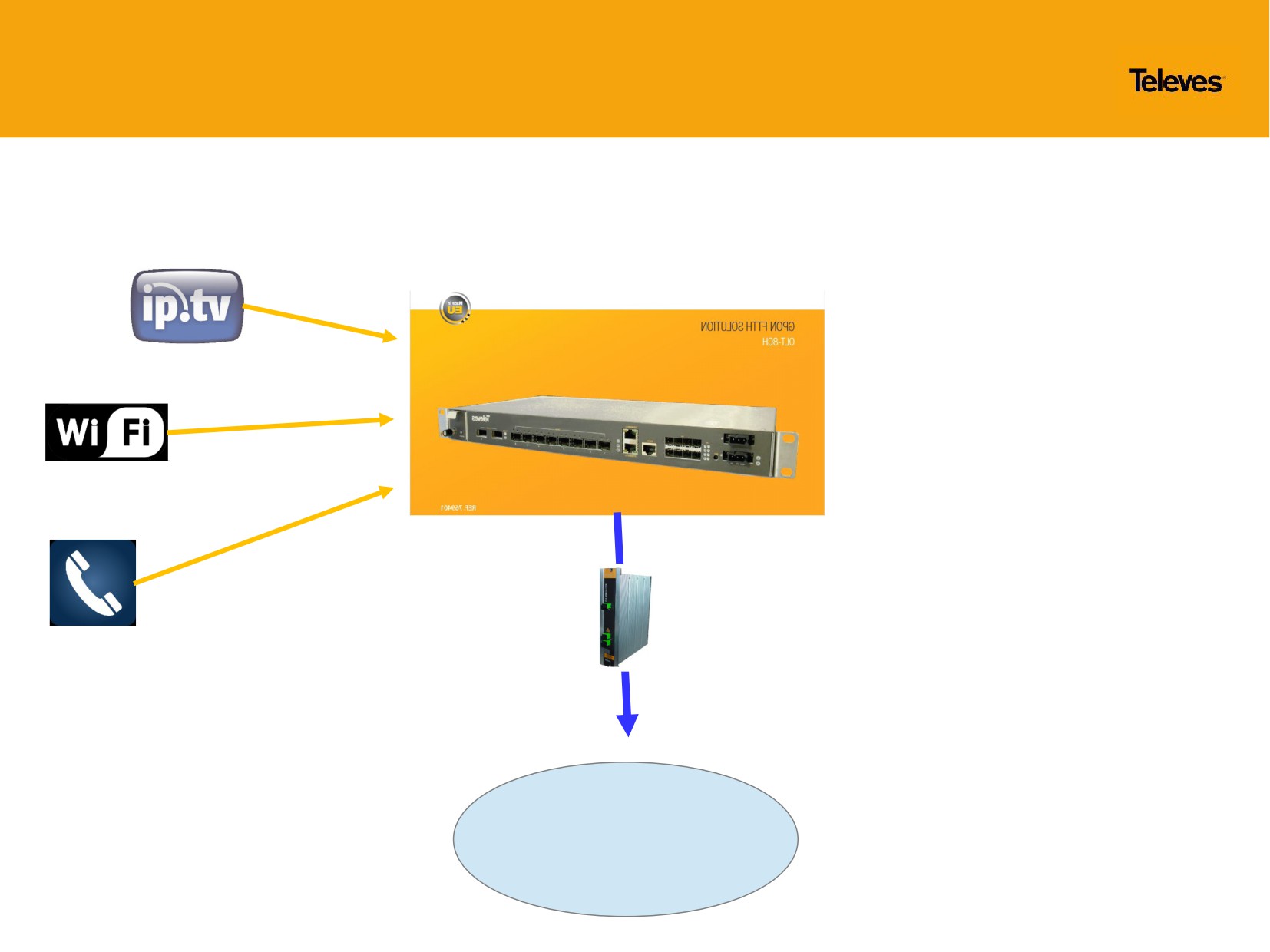

La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Réseau fibre
optique
La solution GPON : les services et la TV
La technologie GPON peut intégrer tous les services IP dont le site a besoin en utilisant la même
infrastructure de communication: Fibre optique monomode
Couplage du signal TV
TNT
Réseau fibre
SAT
Chaine interne
optique
Avantages du déploiement
2
GPON by Televés®
Avantages du déploiement GPON
R+3
R+3
R+2
R+2
R+1
R+1
TETE
du
RESEAU FO
MULTI SERVICES
RDC
RDC
Câblage fibre
LA SOLUTION GPON by Televés®
Réseau
Récepteur optique
La chambre
TV
Le logement
Fibre Optique
La salle TV
100 % Passif
La salle repos
Portier
Les couloirs
Caméra
Les extérieurs
Appel malade
Les bureaux
Service IP
Les caméras
PC
TETE
du
Portier
RESEAU FO
Camera
MULTI SERVICES
PC
Le logement
Téléphone
La chambres
Imprimante
Les salles
Service IP
Les couloirs
PC
Wifi
TV
Office bureau
Portier
Camera
Le bureau
Téléphone
Les salles
Imprimante
Les couloirs
Service IP
Les extérieurs
PC
Wifi
Câble fibre optique
Avantages du déploiement GPON by TELEVES®

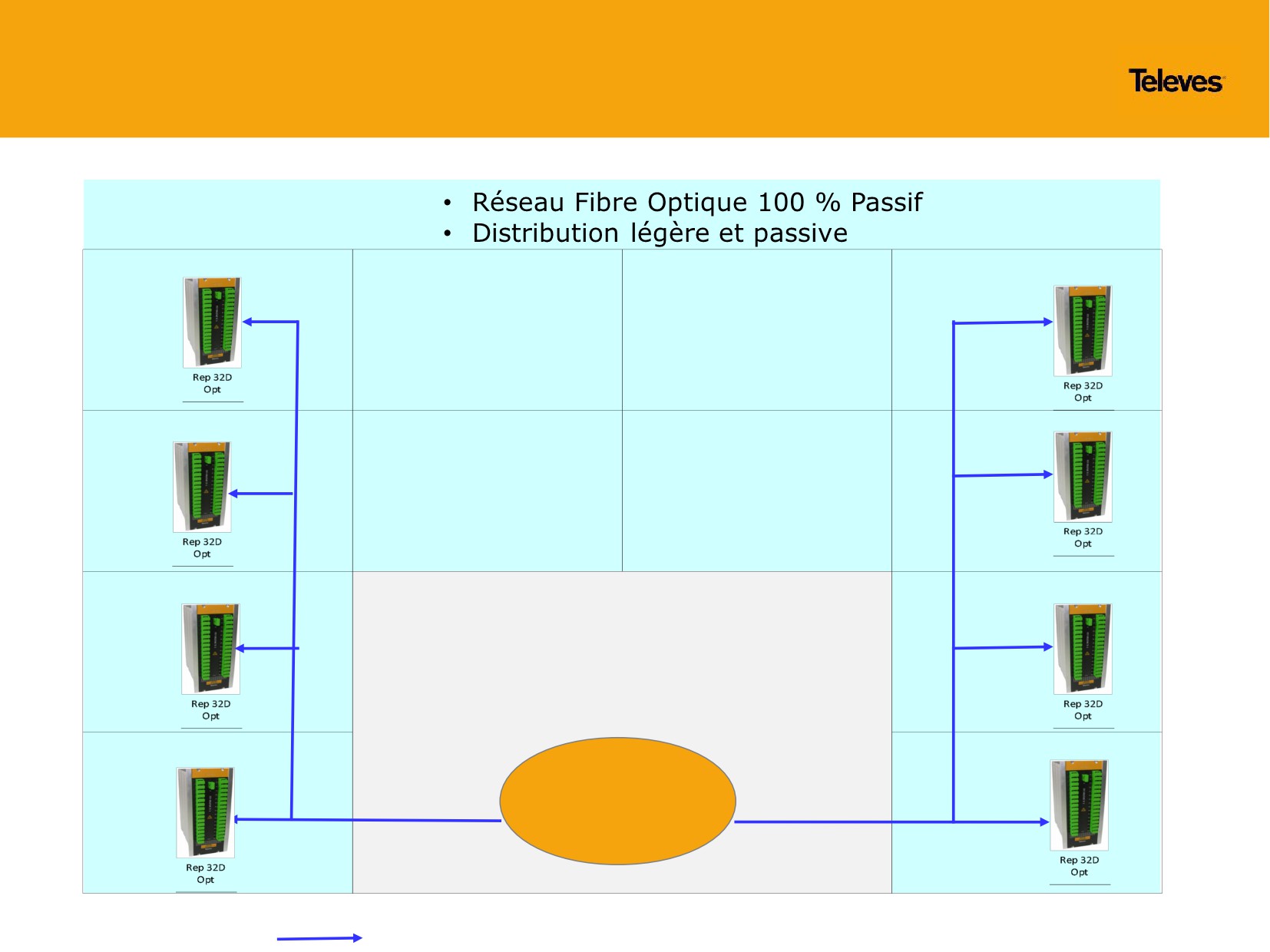

Distribution légère et passive

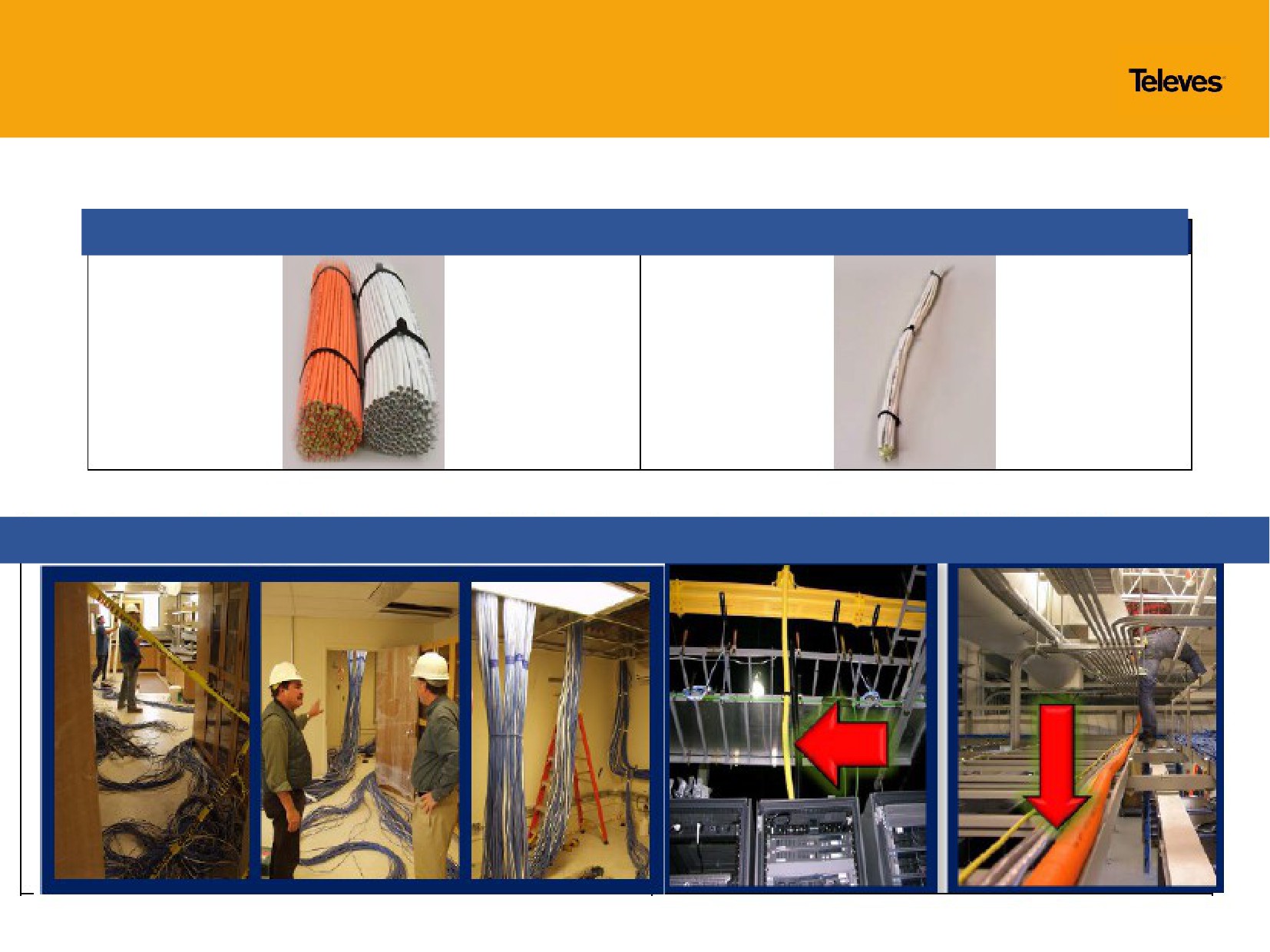

Avantages physiques GPON vs Câbles de données
EXEMPLE : 144 CÂBLES CAT5
EXEMPLE: 144 FIBRES MONOMODE
INSTALLATION TRADITIONNELLE
vs
INSTALLATION FIBRE OPTIQUE

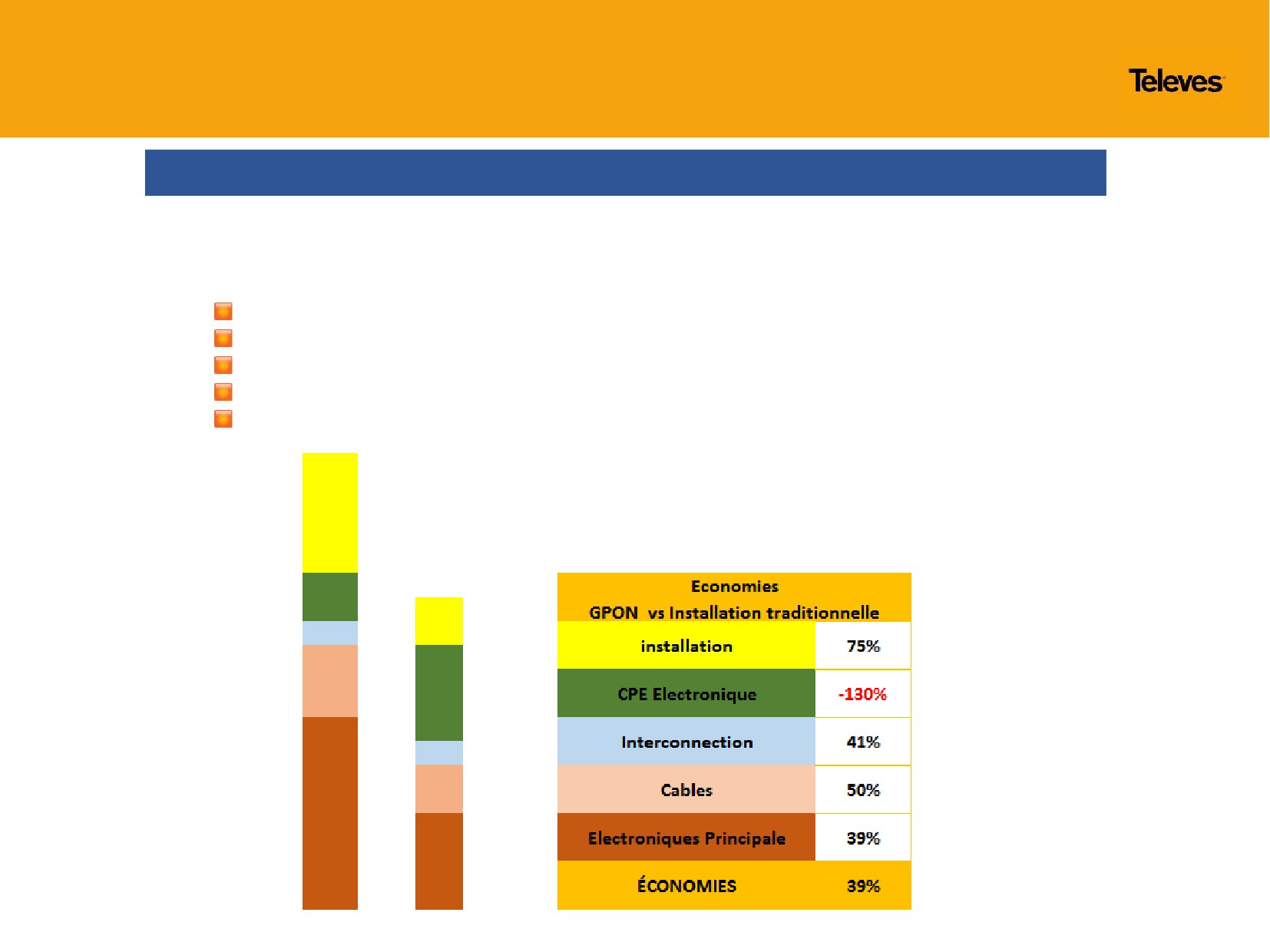

GAIN EN CAPEX (dépenses d'investissement)
EXEMPLE DE GAIN EN CAPEX POUR UN HÔTEL DE 215 CHAMBRES
Cette nouvelle architecture de réseau permet d’économiser jusqu’à >30% dans le CAPEX
d’un projet puisqu’il permet de réduire:
Installation
Matériel électronique final et box
inter-connection et switch
Câbles
Tête réseau et Station intermédiaire distribution

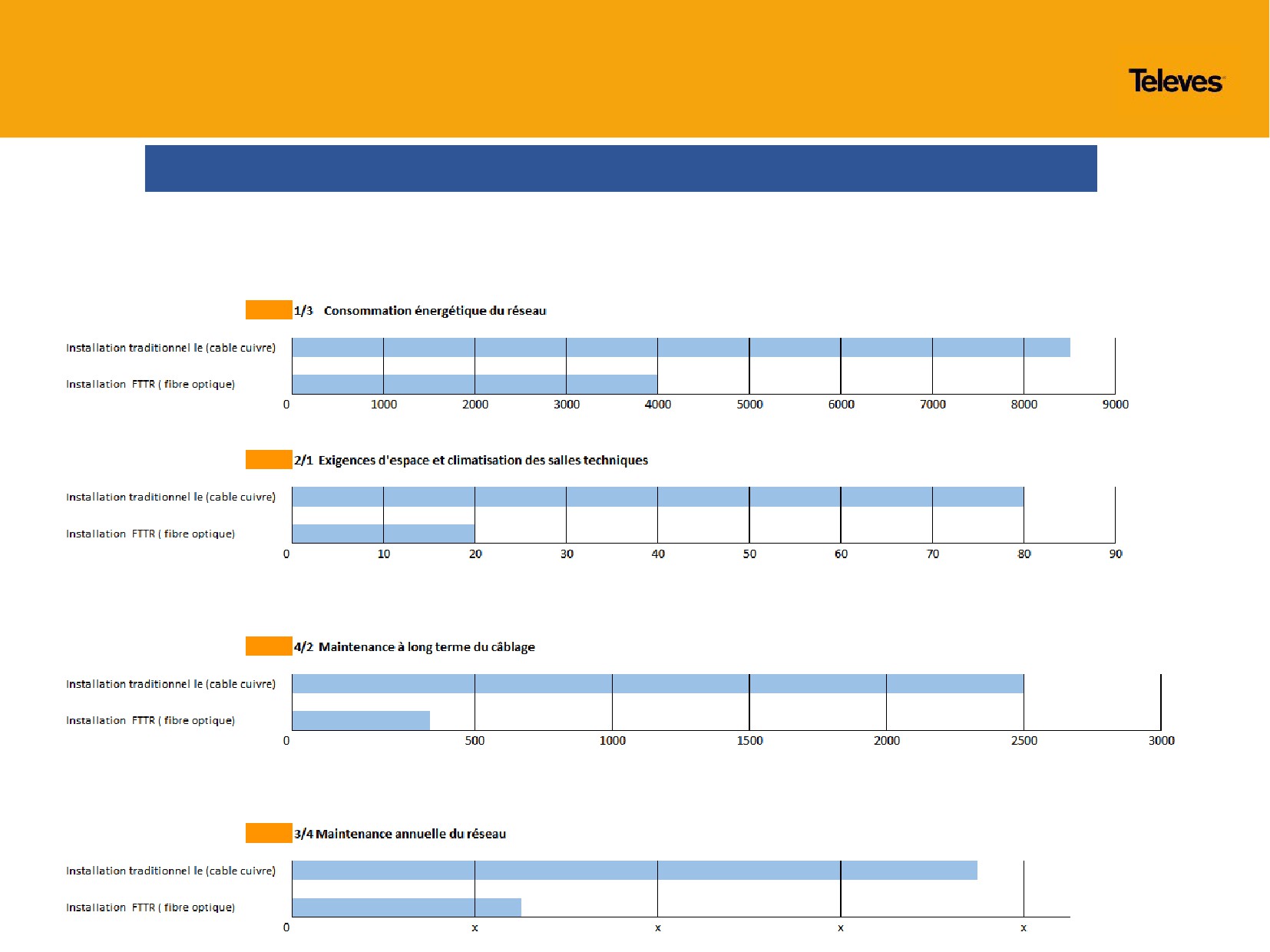

GAIN EN OPEX (dépenses d'exploitation)
EXEMPLE DE GAIN EN OPEX POUR UN HÔTEL DE 215 CHAMBRES
Le gain en OPEX (dépenses d'exploitation) est beaucoup plus significatif, jusqu’à >80% en
réduisant les coûts de:
Avantages GPON vs Câbles de données
Transmission de données en haut débits
La fibre optique permet d’éviter les interférences électromagnétiques
Réseau très sécurisé (Cryptage 128 bits AES).
“Quality of service”. La solution GPON possède un modèle QoS qui garantit la bande
passante nécessaire pour chaque service et utilisateur.
Architecture optimisée et évolutive à l’avenir vers le XGPON:
10 Gbps Downstream en 1577nm
2,5 Gbps Upstream en 1270nm
Durée de vie:
Fibre optique: 50 ans
Câble réseau: 10-20 ans
Distance maximale:
Câble réseau: 100 mètres
Fibre GPON: Jusqu’à 20 Km
Equipements Gpon by Televés®
3
Equipements Gpon by Televés®

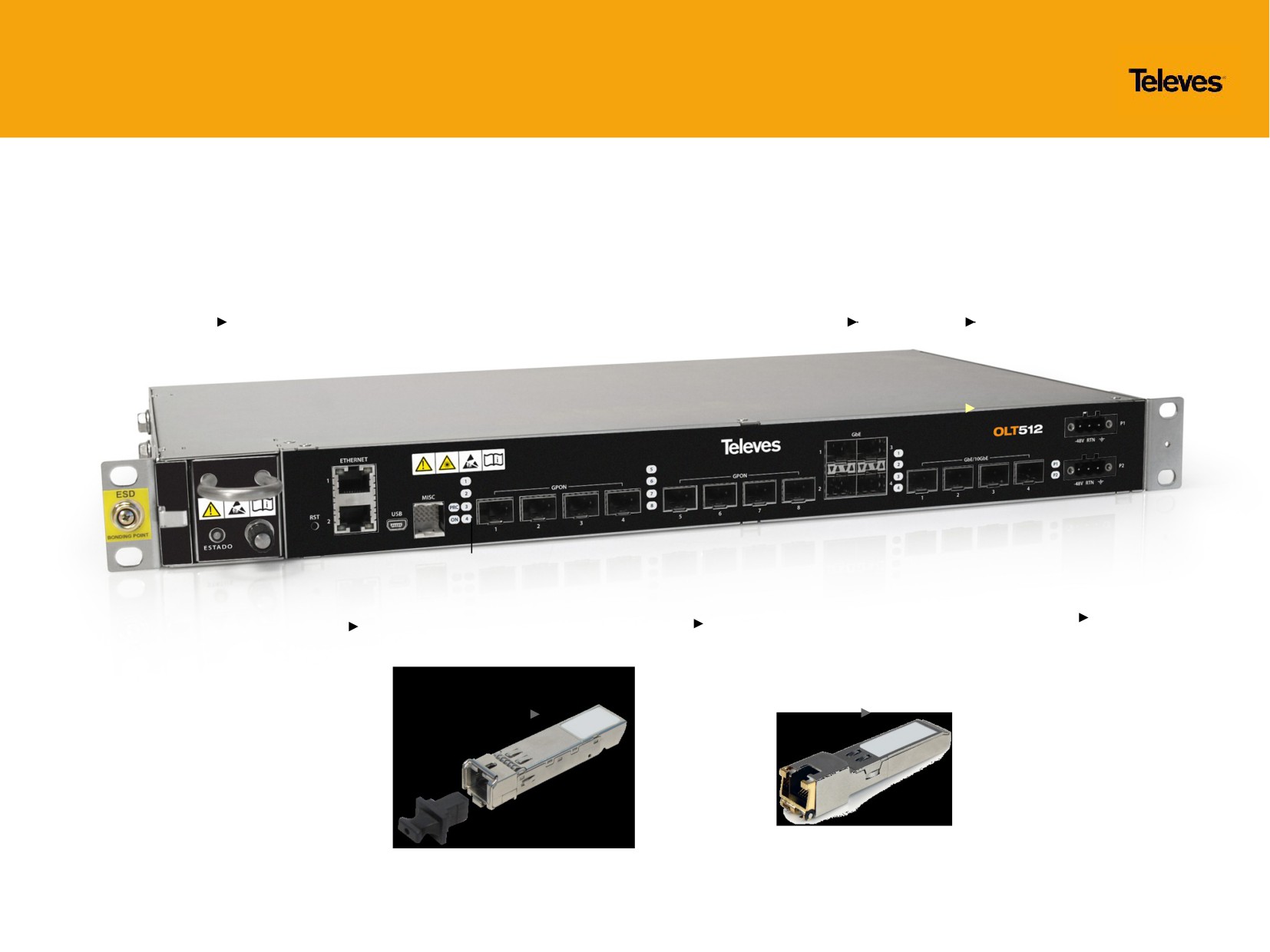

OLT 8 PON’s Ref.769401
Jusqu’à 512 utilisateurs
Unité de ventilation
4 x 1Gbe ports GbE
4 x 1/10 Gbe ports uplink
2 xETH interfaces de gestion
8 xPorts GPON
Alimentation -48Vdc
SFP GPON
SFP GbE
Ref.769410
Ref.769411
Equipements Gpon by Televés®

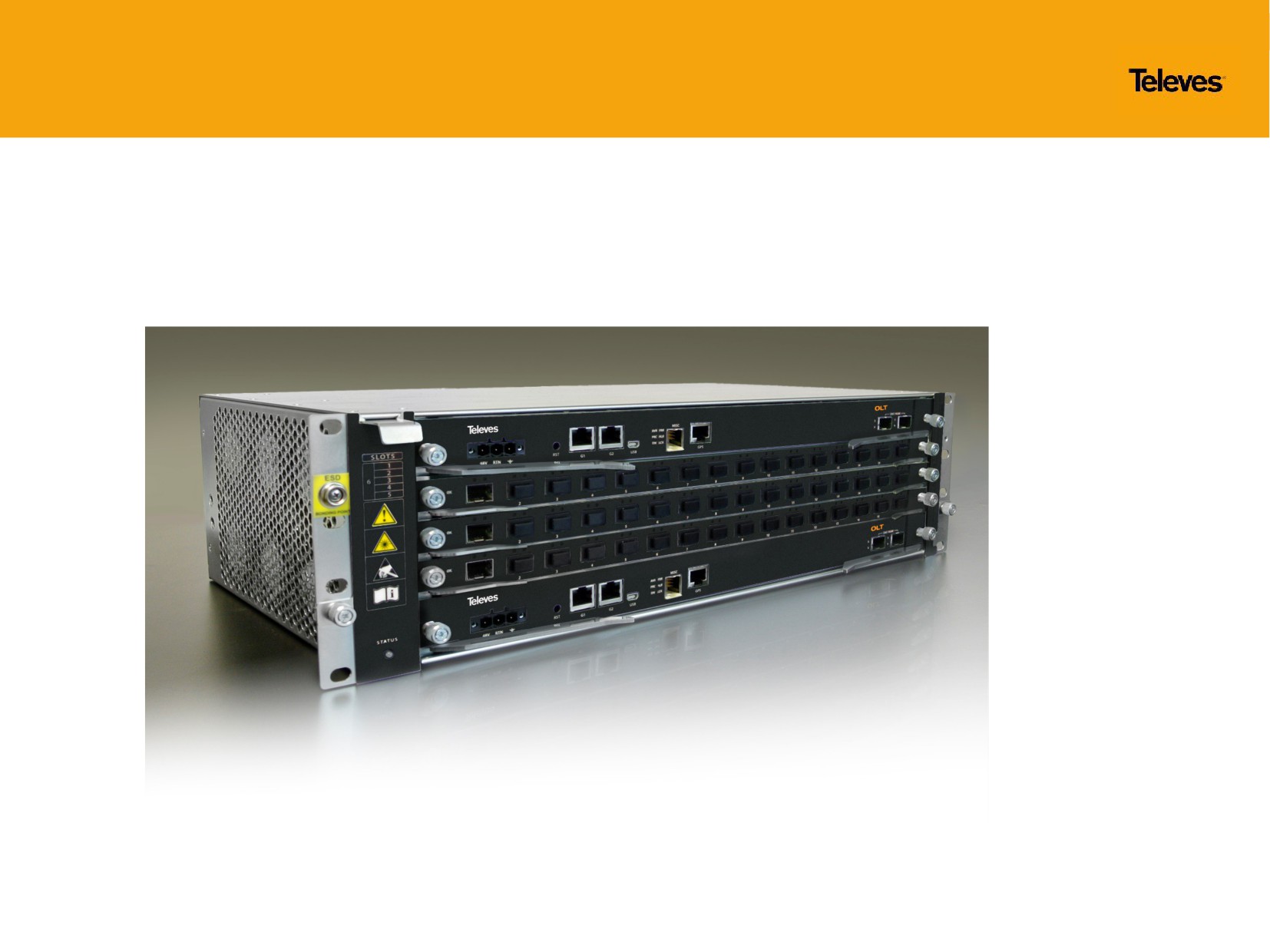

OLT 48 PON’s
Jusqu’à 3072 utilisateurs
Equipements Gpon by Televés®

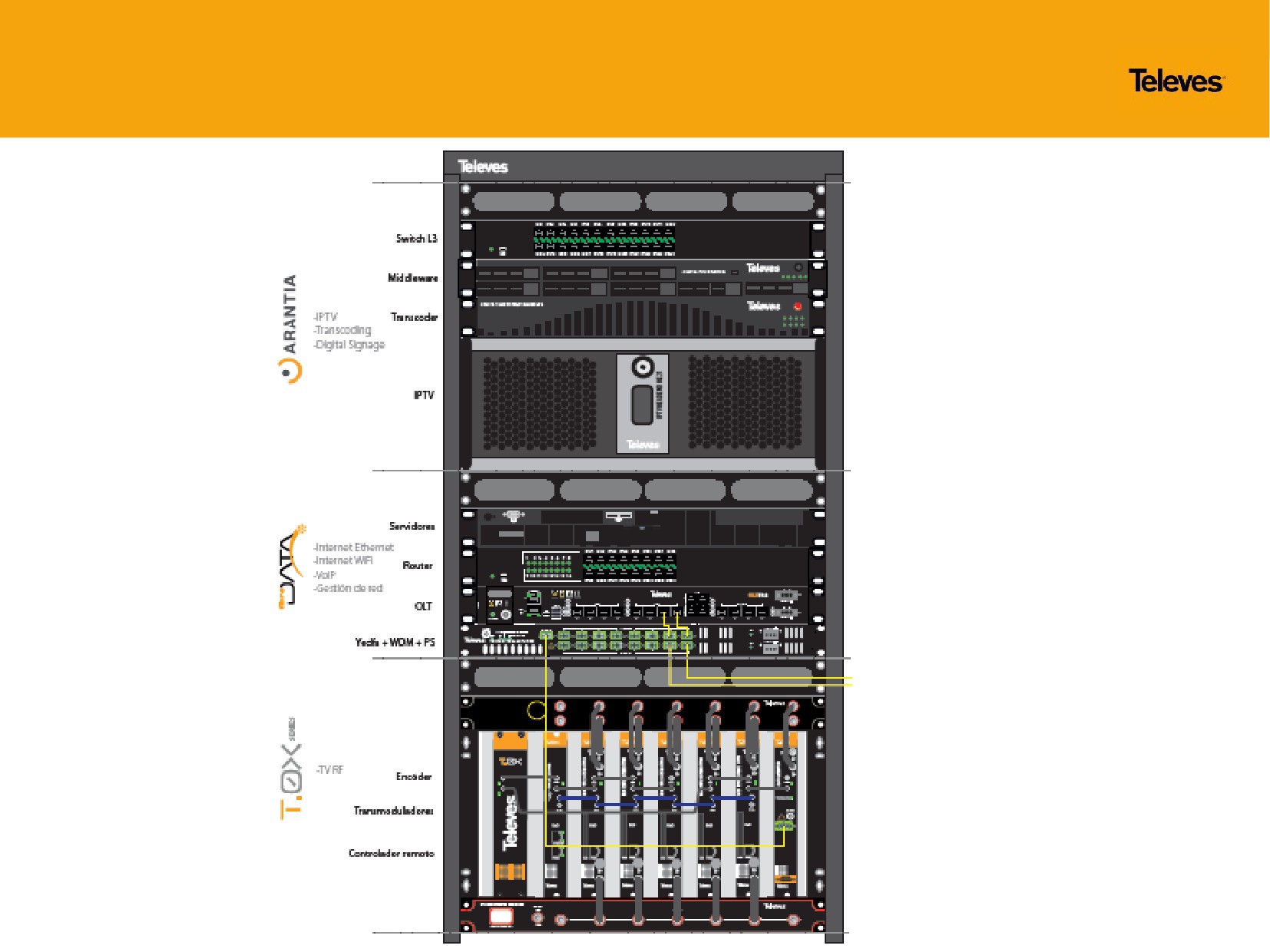

Exemple de réalisation avec les équipements
4
Gpon by Televés®
EXEMPLE D’HÔTEL EQUIPE DE NOTRE SOLUTION GPON
Hotel Hard Rock Tenerife - 883 chambres
Technologie GPON Televes
Equipements Gpon by Televés®
Village d’Avoriaz en cours de déploiement
Village d’Avoriaz : 4000 points
Technologie GPON Televes

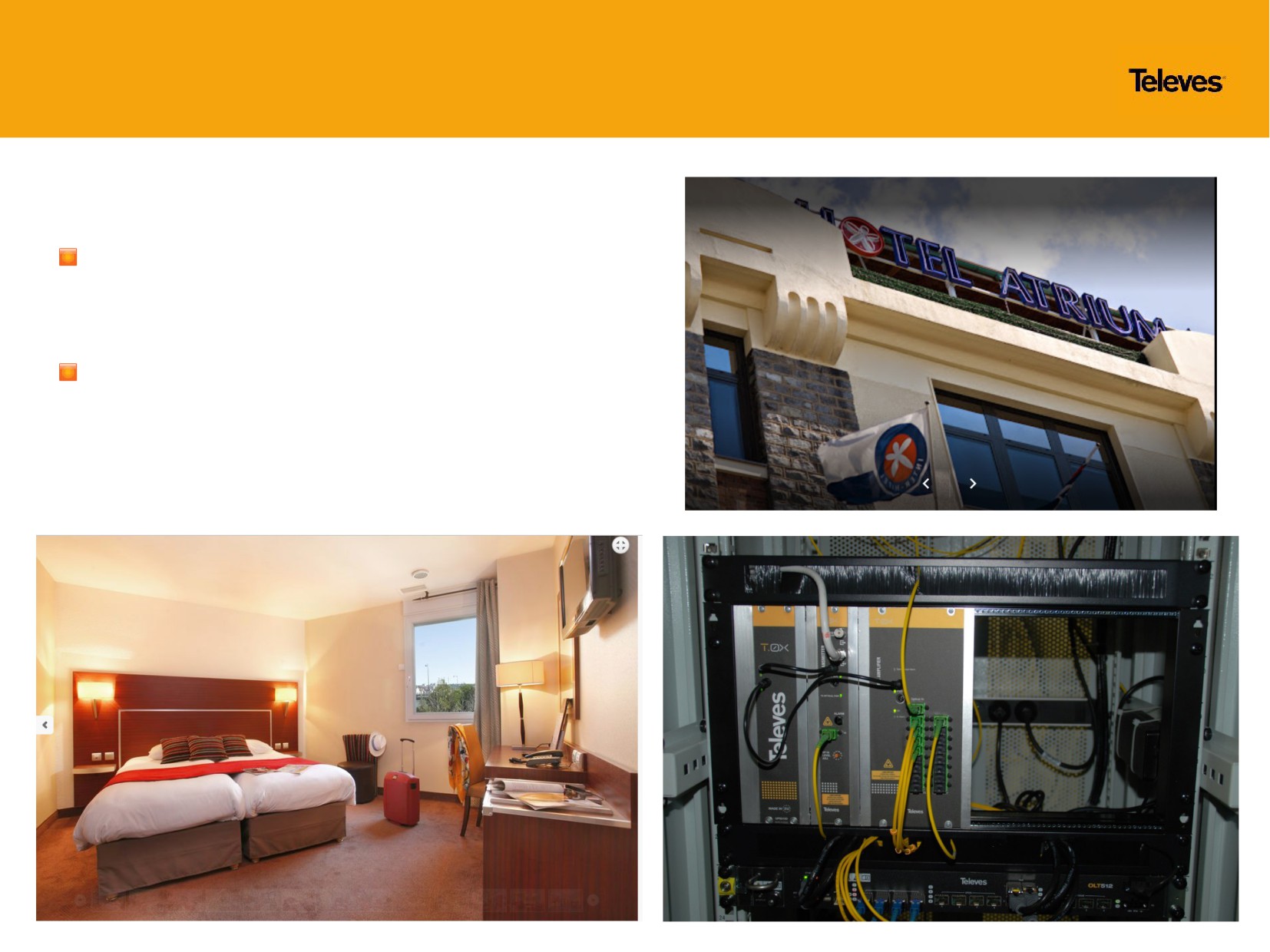

Hôtel ATRIUM de Limoges
Hotel ATRIUM Limoges : 70 points
Technologie GPON Televes
La puissance des synergies
Merci pour votre attention
Guide de Produits 2018
2ÈME DIVIDENDE NUMÉRIQUE
SOMMAIRE
INTRODUCTION
3
LE SPECTRE RADIOÉLECTRIQUE
4

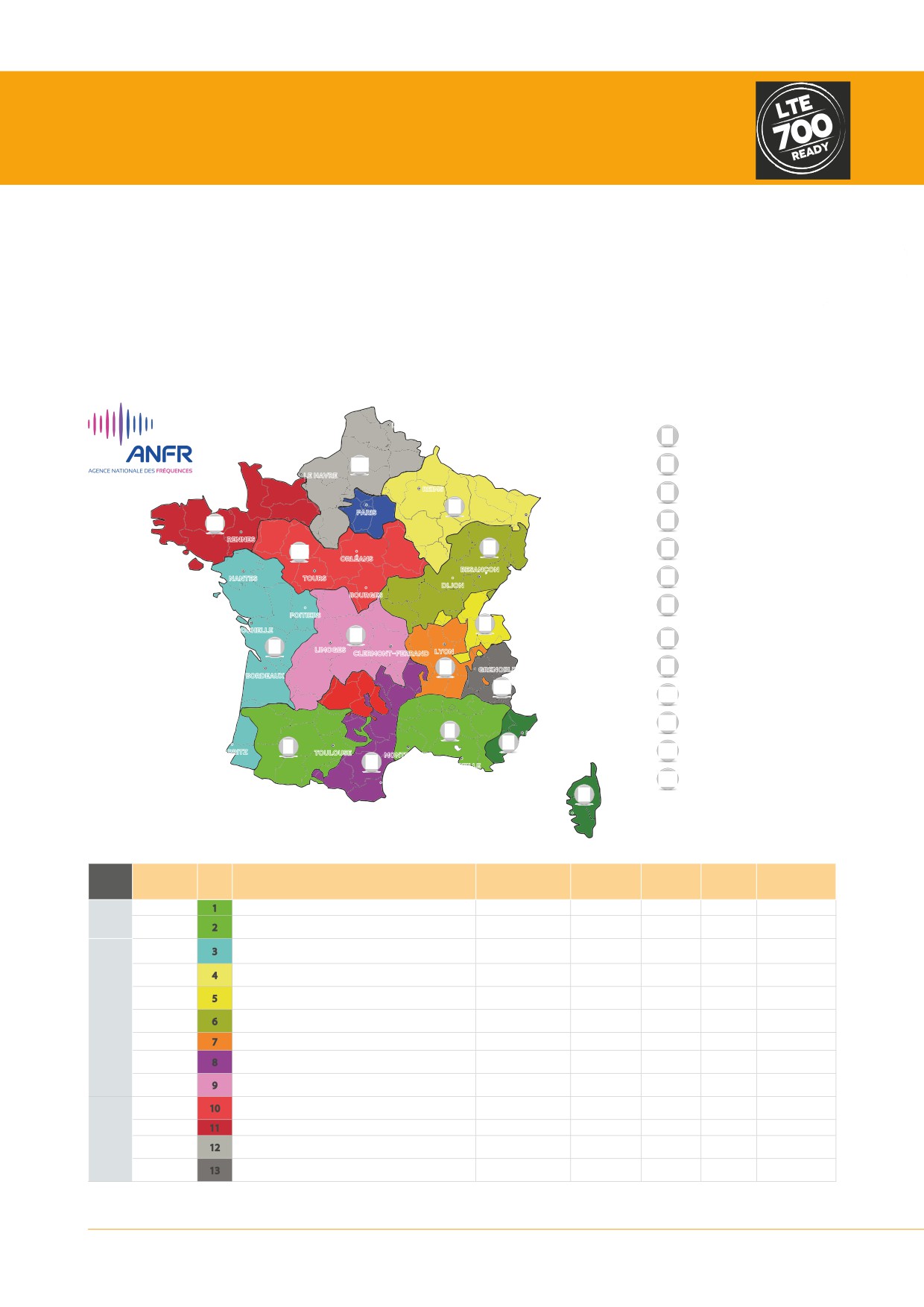

RÉAMÉNAGEMENTS DE LA BANDE 700MHZ
5
ANTENNES BOSS INTELLIGENTES
6

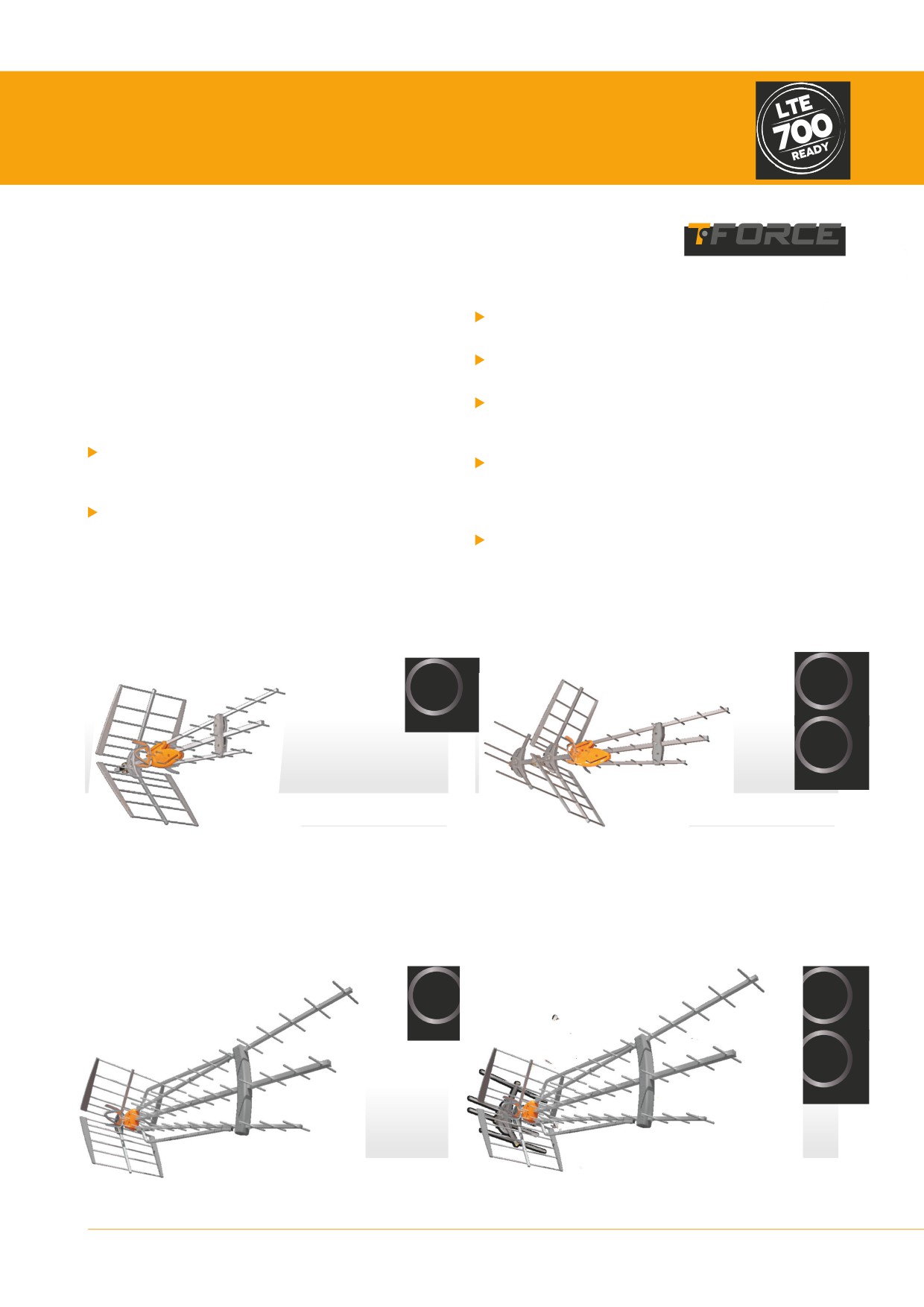

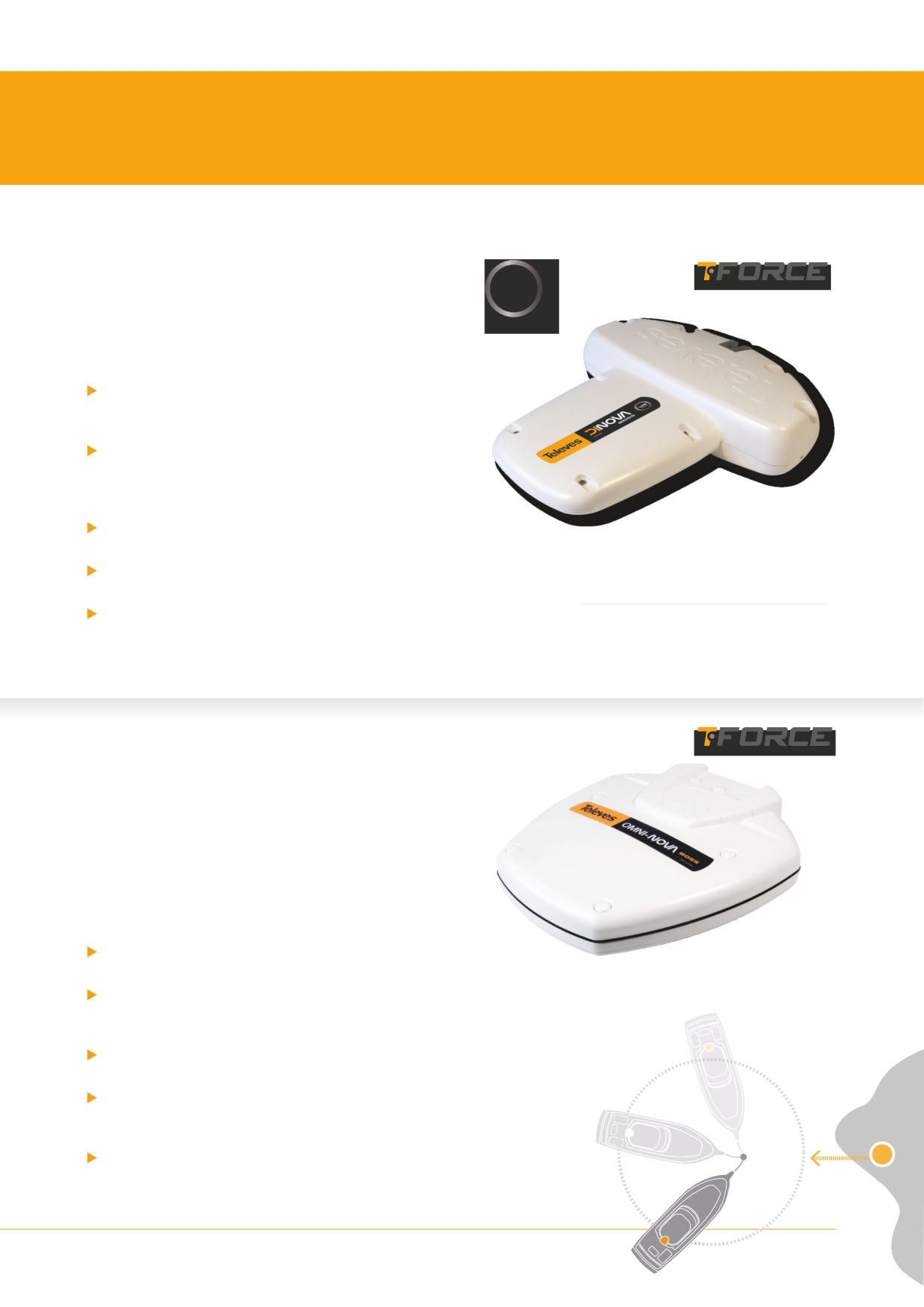

Système BOSS avec TForce
6
DAT BOSS
7
DAT BOSS MIX
7
DAT BOSS LR
7
DAT BOSS MIX LR
7
DINOVA BOSS
8
OMNINOVA BOSS
8

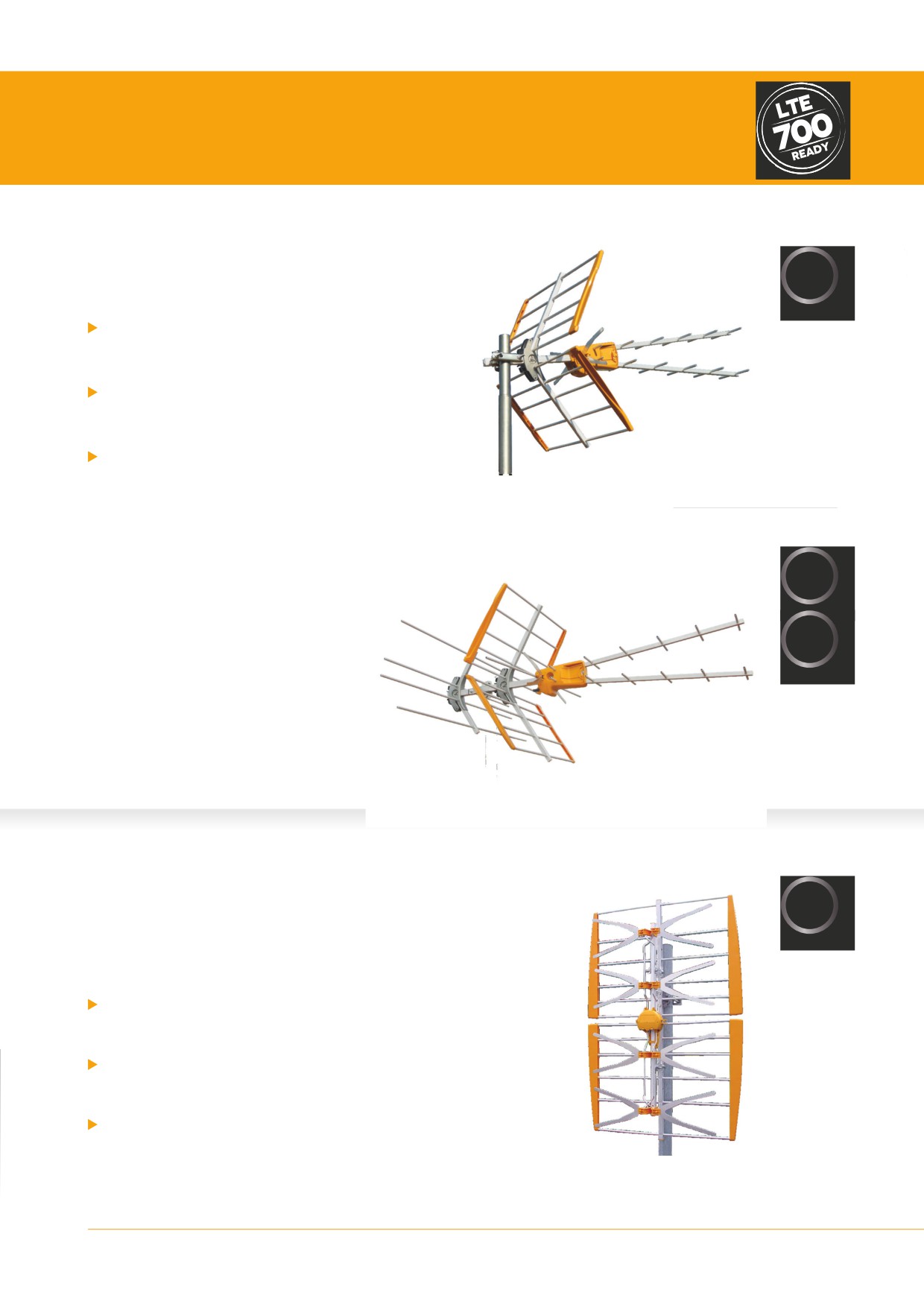

ANTENNES PASSIVES
9
V Zenit
9
V Zenit MIX
9
Antenne Panneau
9
FILTRES
10

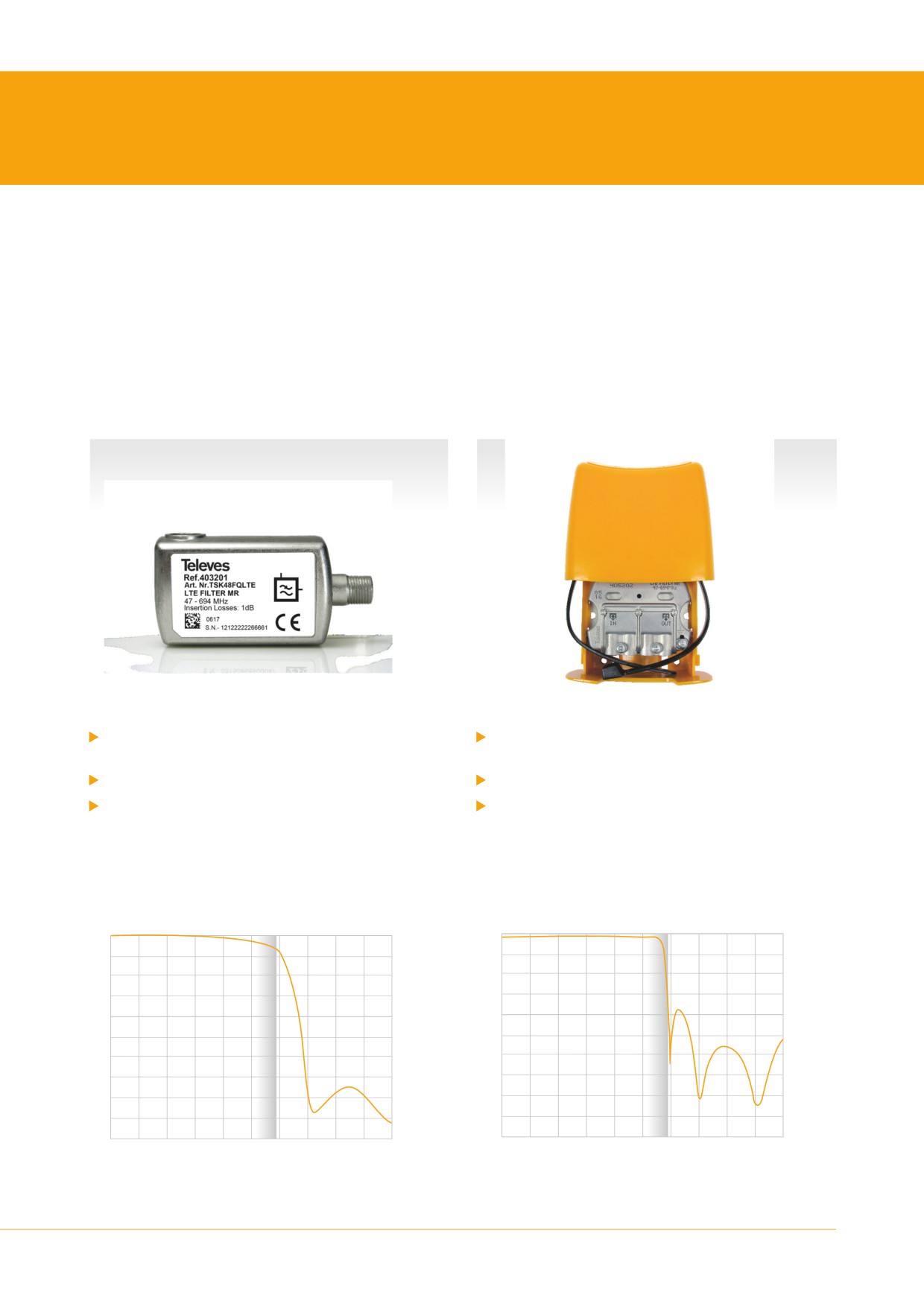

Filtres LTE700
10

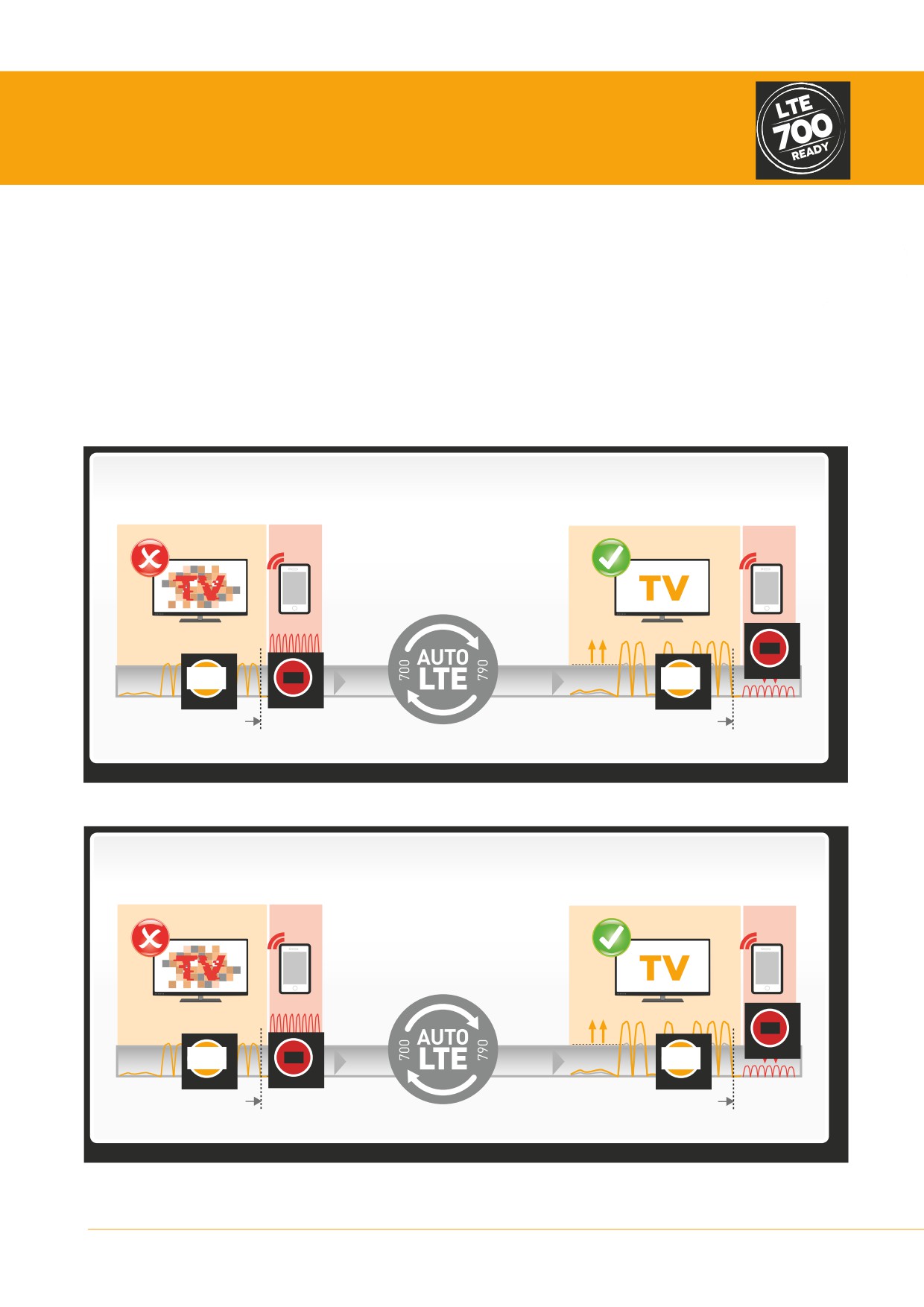

Filtre AUTO-LTE
11
AMPLIFICATION
12

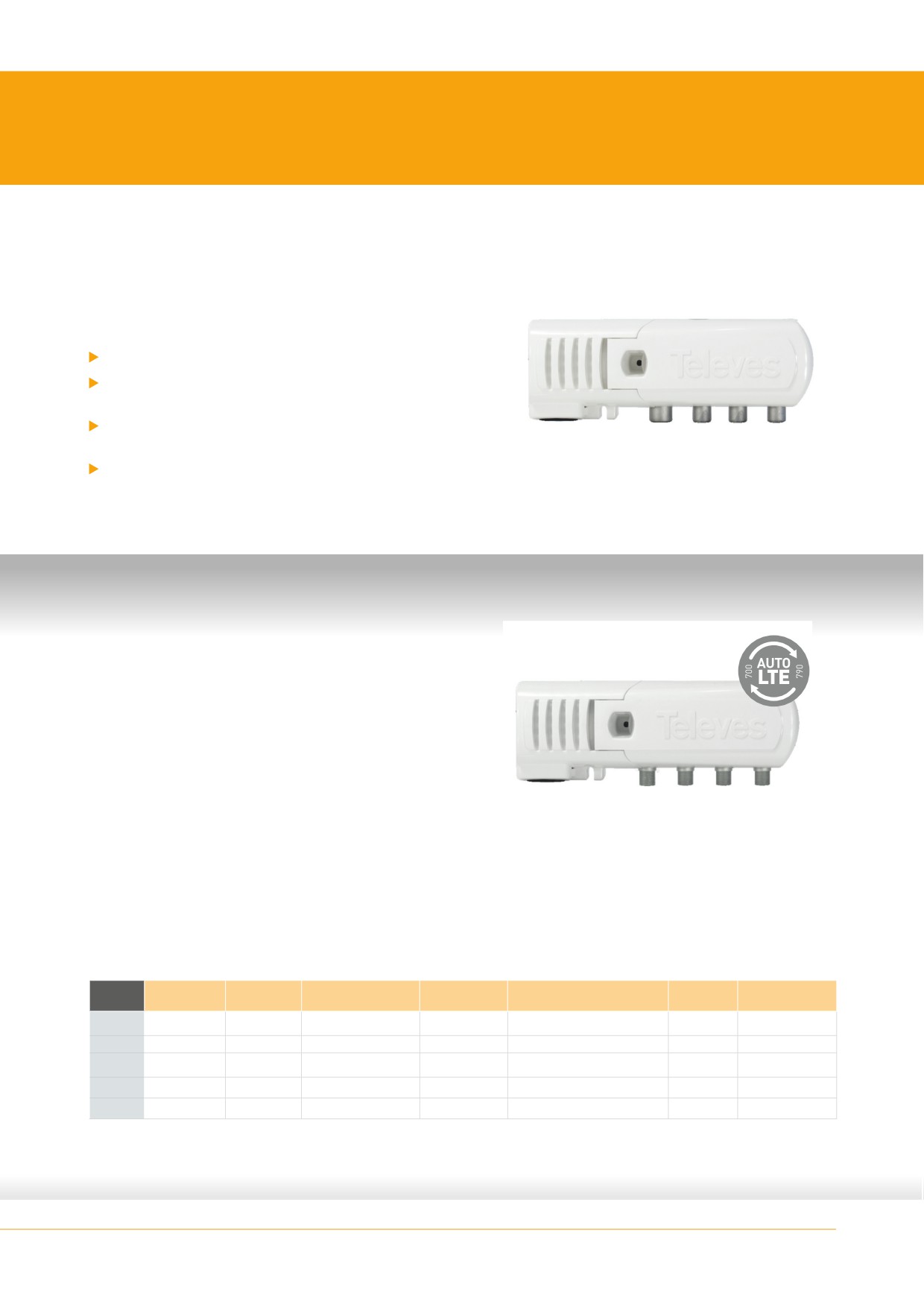

Amplificateurs d’appartement
12

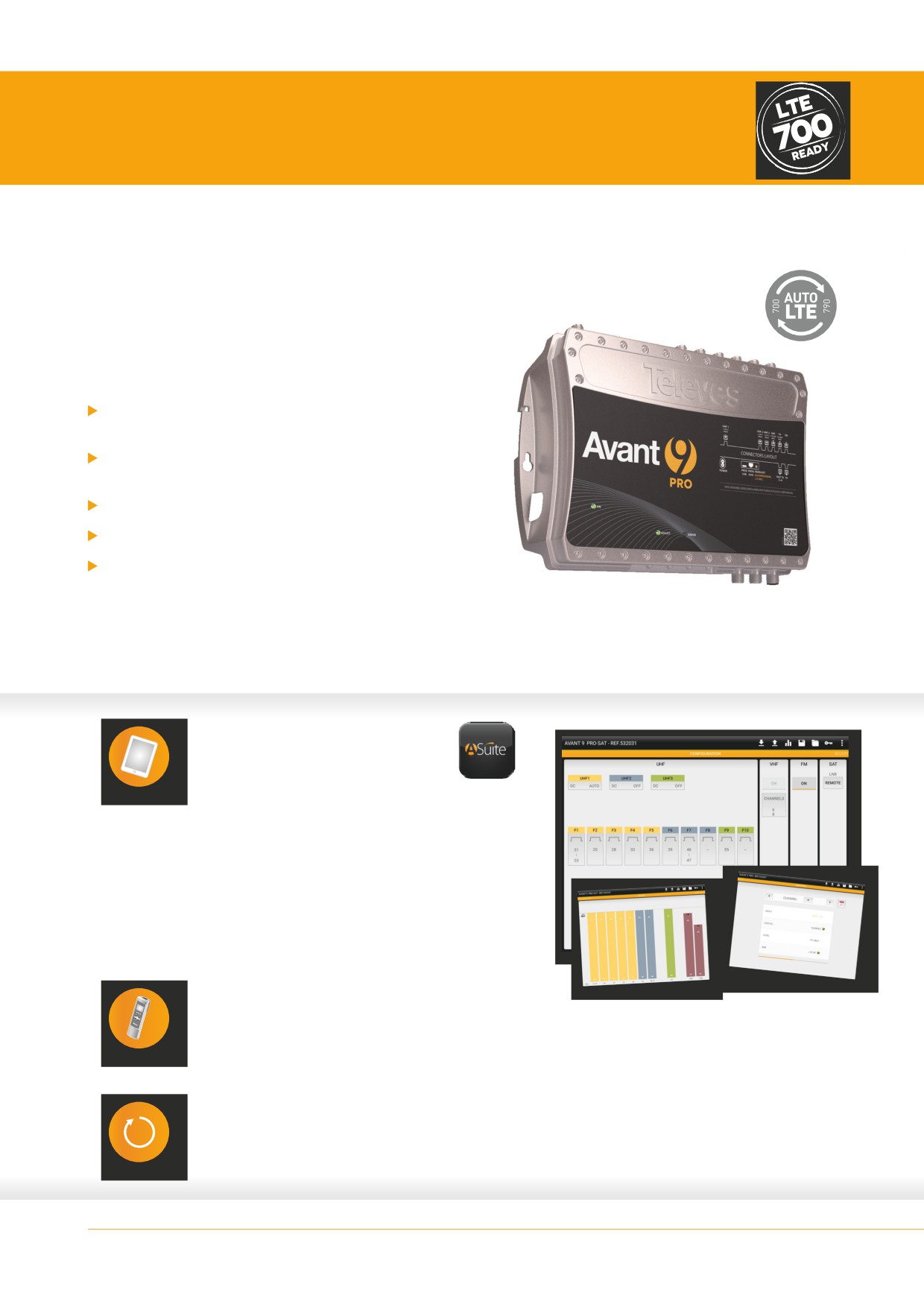

Avant 9 PRO : Station programmable
13
Serie T12 : Amplification monocanale
14
DISTRIBUTION
15

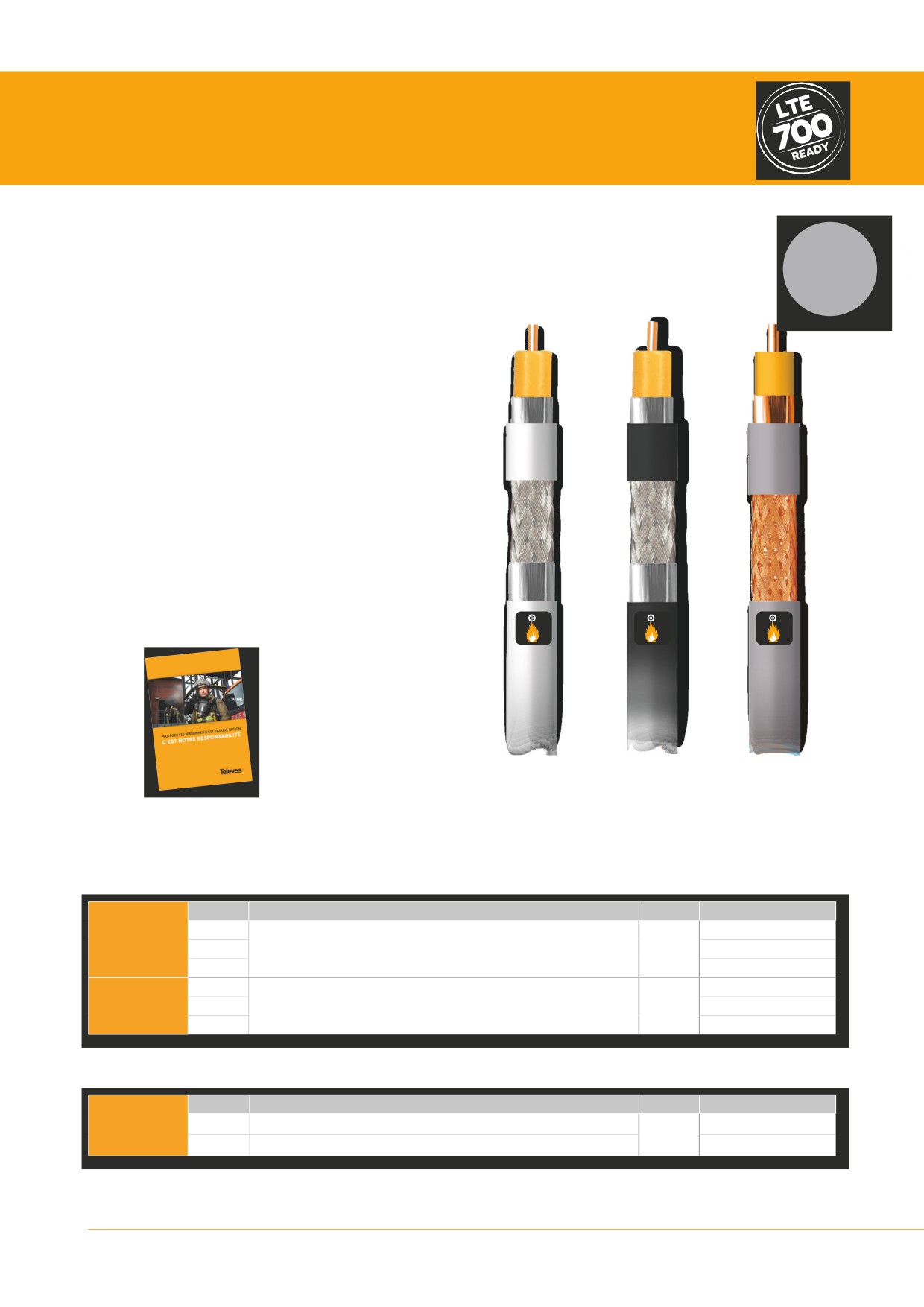

Câble coaxial
15

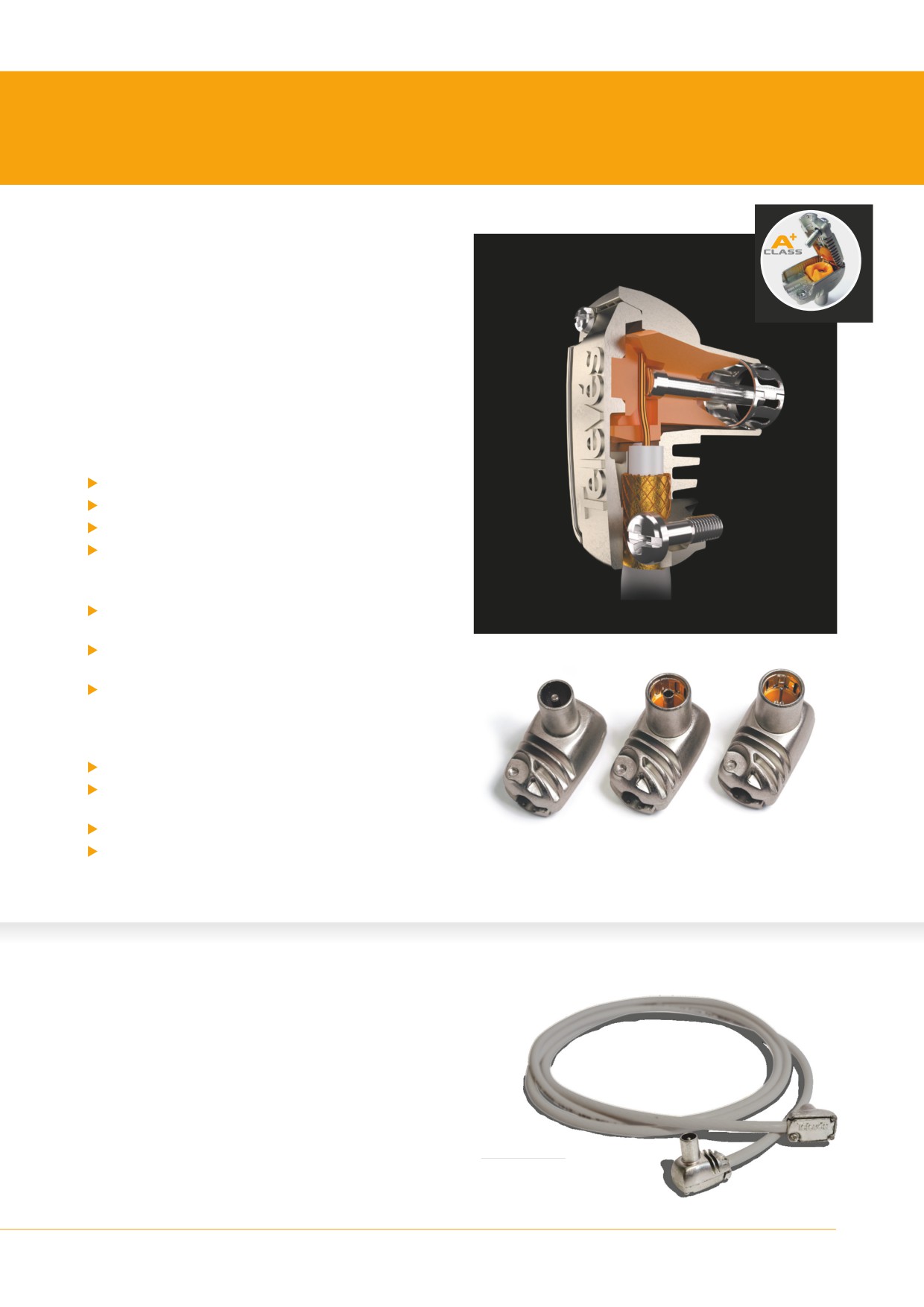

Connecteurs PRO easyF
16
Cordons coaxiaux
16
TRAITEMENT TNT
17

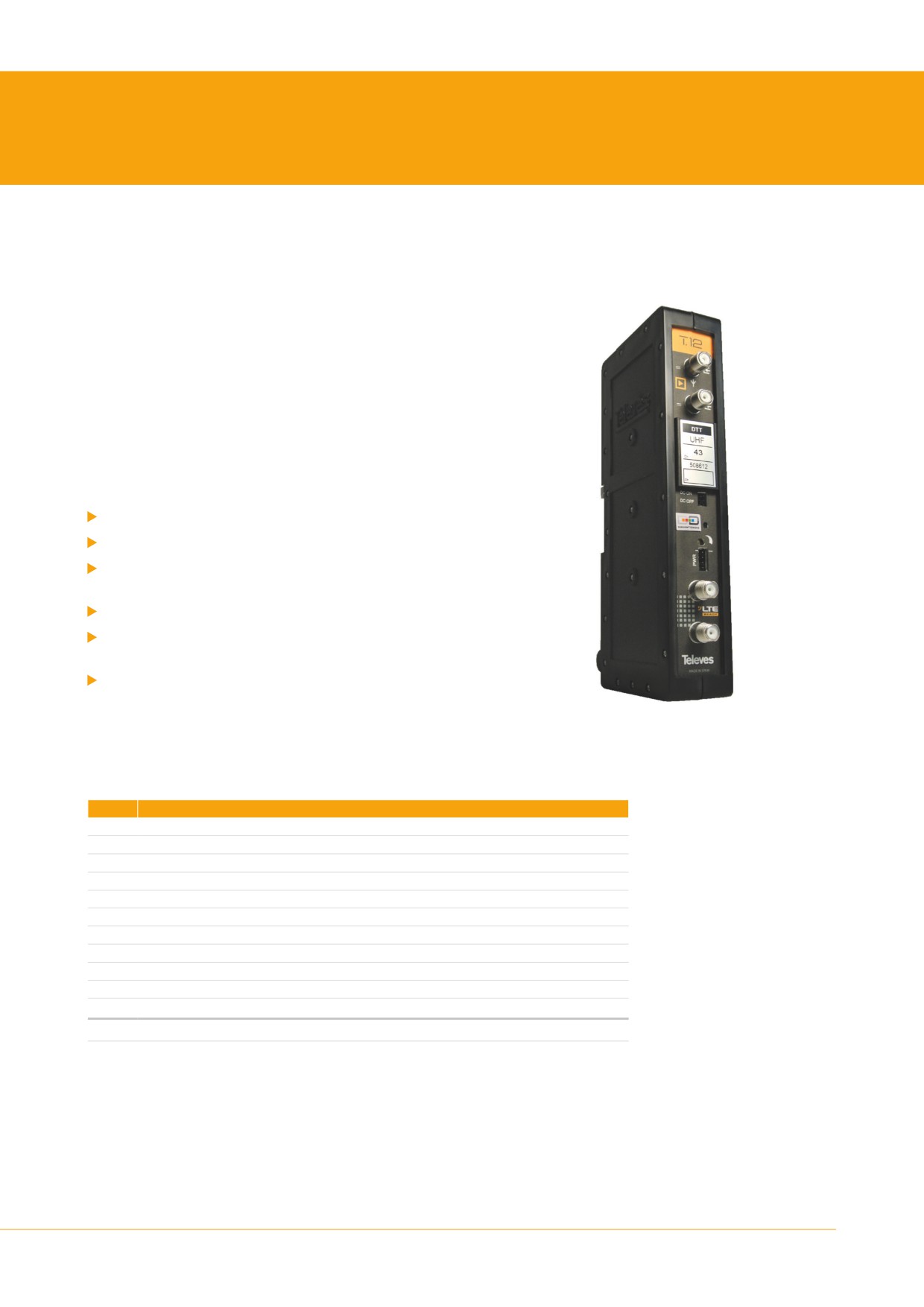

T.0X transmodulateur/régénérateur TWIN avec remultiplexage
17
MESUREURS DE CHAMPS
18

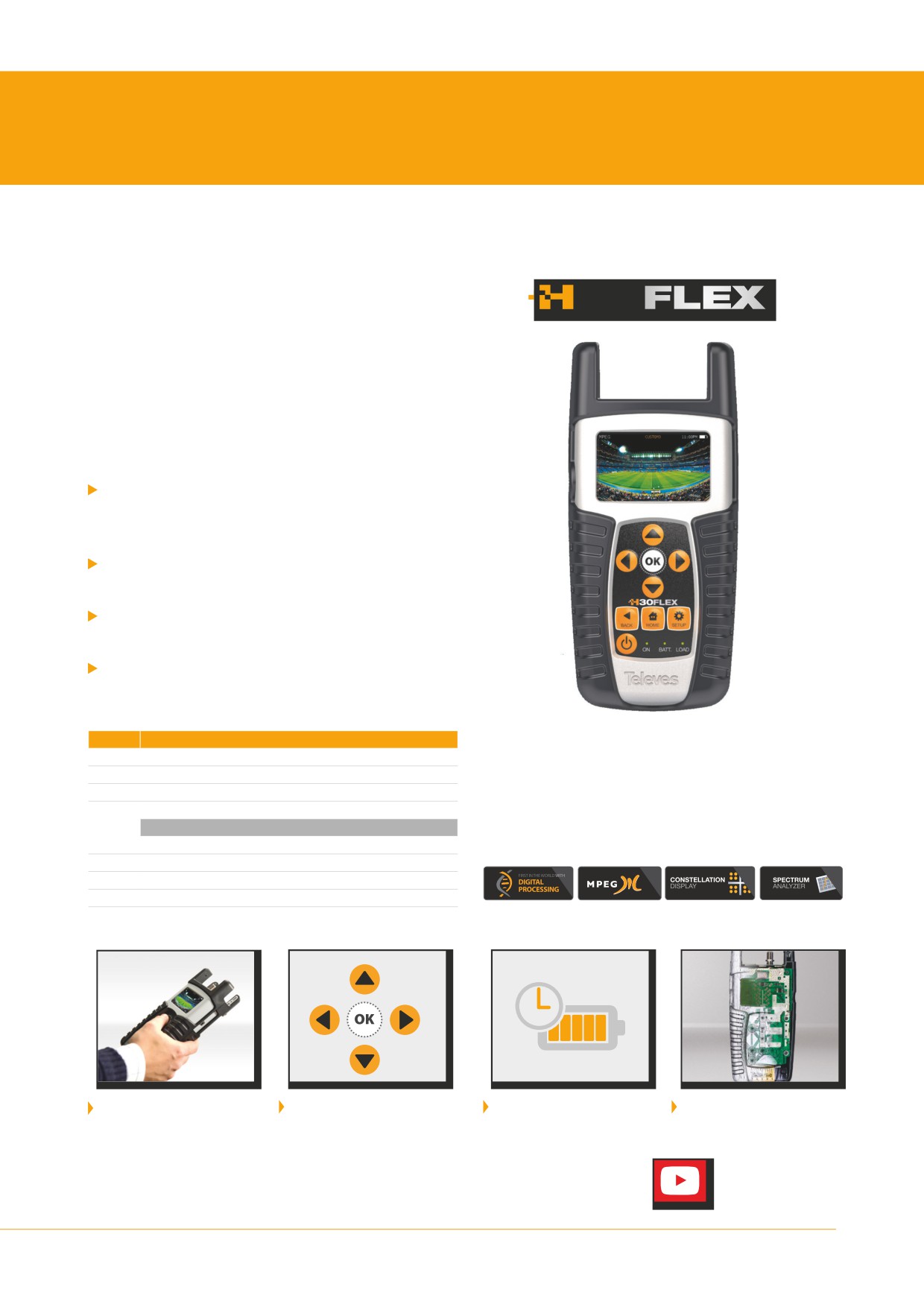

H30FLEX
18

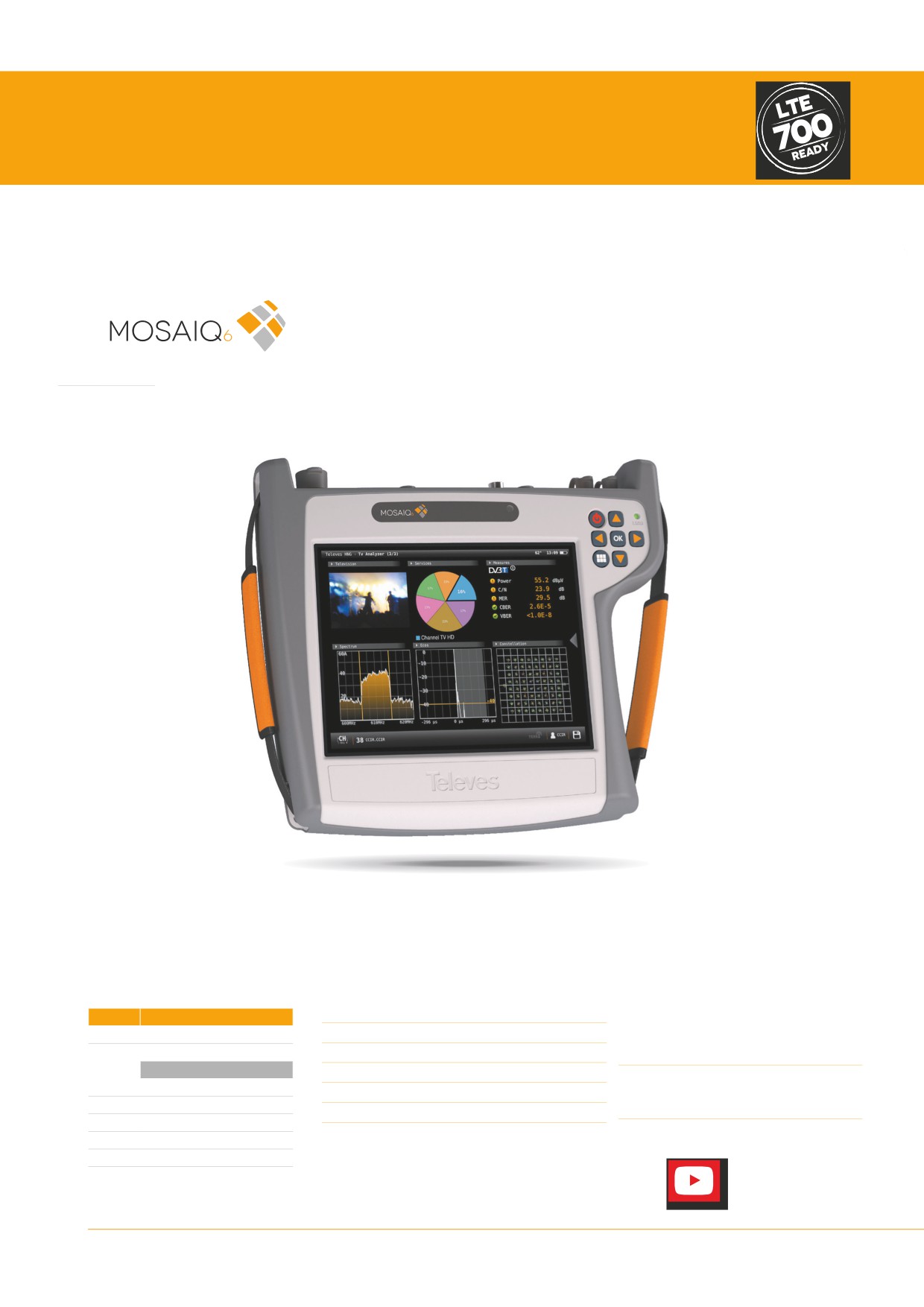

MOSAIQ6
19
INTRODUCTION
En 2015, le premier plan technique pour l’adaptation des
bandes au premier Dividende Numérique a été lancé. Ce
plan a permis de libérer les canaux 61 à 69 (bande de 790 à
862 MHz) et de les affecter aux services mobiles (Internet et
Téléphonie _ 4G) .
Ce processus a déjà considérablement amélioré les services
de télévision, d’Internet et de téléphonie mobile. Aujourd’hui
le deuxième Dividende Numérique, qui concerne les canaux
49 à 60 (694 à 790 MHz, LTE700), fait son apparition pour les
services et applications 5G, et son déploiement dans toute
l’Europe doit s’achever en 2020.
Le nouveau réseau de téléphonie 5G sera une plateforme de
haute performance qui offrira des services et des capacités
mobiles de très haut débit, des communications ultra-fiables
et une très faible latence (délai de réseau) d’environ 1ms
contre 30ms actuellement avec un réseau 4G.
Cependant pour bénéficier des services et des prestations
proposés, le réseau 5G impose un repositionnement des
chaînes de la TNT, avec une période de transition et un repo-
sitionnement des contenus, auxquels devront s’adapter les
installations de télécommunications pour recevoir les nou-
velles fréquences. Cette réaffectation répond généralement
aux plans d’action définis par les agents de réglementation
de chaque pays. Mais le point particulier de ce réseau de té-
léphonie mobile est la vidéo. En effet, l’amélioration de la
transmission qui augmente la mobilité et la performance en
temps réel, permettra d’ accéder au contenu Ultra Haute Dé-
finition (UHDTV), avec une qualité 4K ou 8K.
En tant que leader du marché, Televés s’est préparé à ce
grand changement et facilitera cette transition pour les ins-
tallateurs d’infrastructures et les professionnels du marché
en les accompagnant avec de nouveaux produits LTE700, et
le support technique nécessaire.
3
LE SPECTRE RADIOÉLECTRIQUE
LE SPECTRE UHF
Dans le cadre de la stratégie du marché numérique unique,
Pour la réception individuelle le processus est identique, la
la bande UHF, principalement utilisée pour la radiodiffu-
réception étant également exposée aux signaux de liaison
sion, sera modifiée afin que les services mobiles aient plus
descendante LTE, qui atteignent le système d’amplification
d’espace spectral. Ainsi, les fréquences inférieures à 700
TNT, généralement large bande, et donc plus sujet aux in-
MHz (470-694 MHz) continueront d’être disponibles pour les
terférences.
services de télévision TNT et la bande de fréquences 694-790
MHz sera attribuée aux services et applications 5G.

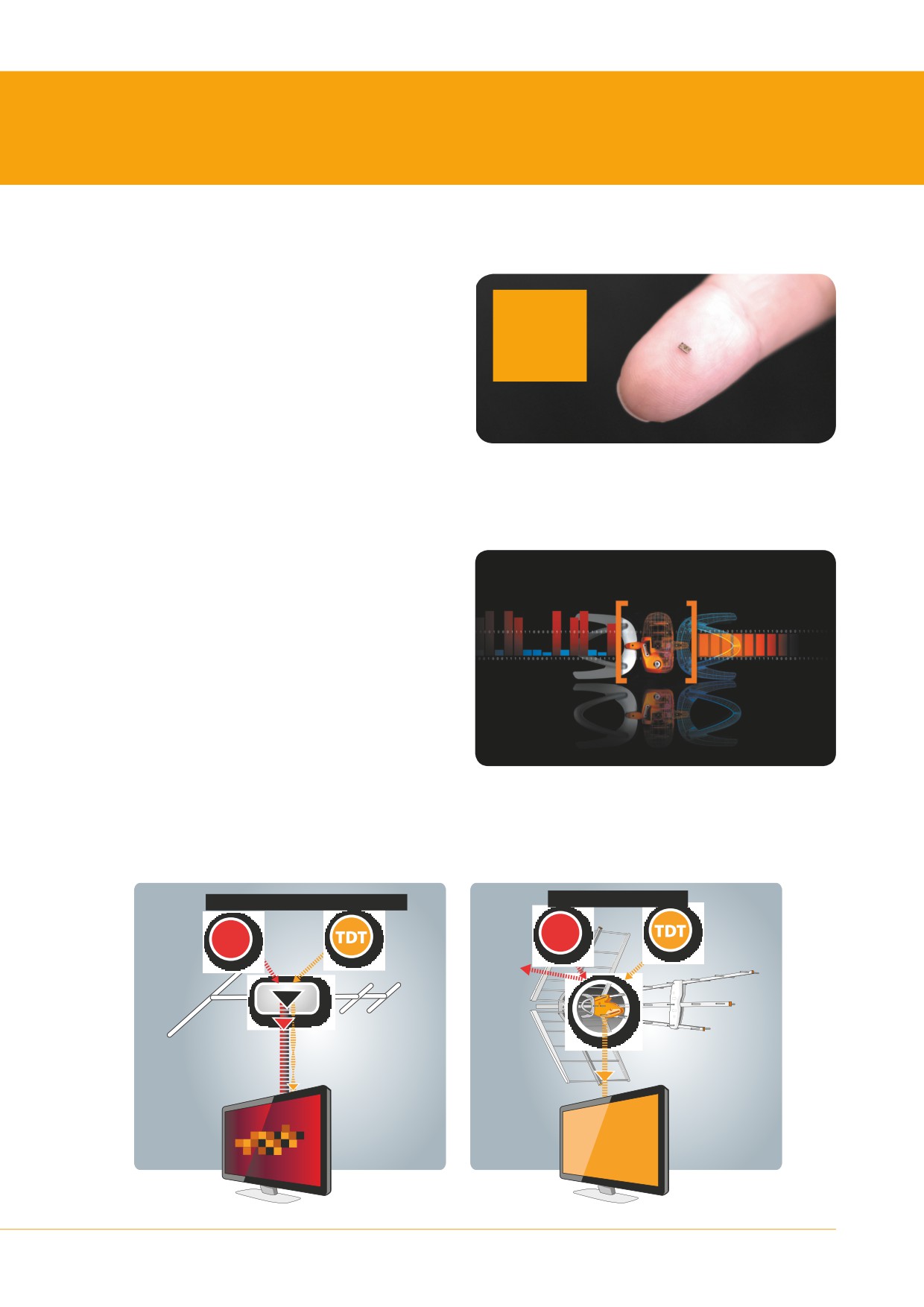

Signaux LTE uplink
Les signaux uplink sont générés par les terminaux utilisateur
Signaux LTE downlink
LTE, envoyés en direction des différents opérateurs, et sont
Ce sont les signaux qui viennent de l’opérateur, qui sont diri-
reçus comme signaux d’interférence par les récepteurs TV
gés vers les terminaux mobiles et sont reçus par les antennes
intégrés dans les téléviseurs et les récepteurs externes (set-
TNT.
top boxes).
En fonction du système d’amplification utilisé dans le bâti-
En réception individuelle et collective, ces signaux ascen-
ment (amplificateurs monocanaux, large bande ou program-
dants peuvent pénétrer par le câble coaxial et les connec-
mables), un rapport de protection peut être établi pour le
teurs, provoquant même des pixels sur l’image.
canal 48 et d’autres canaux, du fait du voisinage des signaux
LTE et TNT.
TV TNT et Téléphonie (2020-)
470 MHz
694 MHz
790 MHz
862 MHz
TV TNT
Dividende Numérique - II Dividende Numérique - I
212223242526272829 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69
5G ET LTE700
Le réseau 5G permet une plus grande vitesse de connexion
la réinitialisation des téléviseurs dans les
et des contenus de très haute qualité (UHQ).
foyers affectés. La bande 700 MHz (694-
790 MHz) peut couvrir des zones géogra-
L’une des tendances principales du marché est la croissan-
5G
phiques plus grandes avec moins d’infras-
ce des appareils raccordés à l’Internet des objets (IoT). Selon
tructures que les fréquences des bandes
diverses études, on s’attend à ce que, d’ici 2025, il y ait 100
supérieures.
000 millions d’appareils connectés à Internet, soit environ
15 appareils connectés par être humain dans un village rural
Anticipant le déploiement de la technologie LTE, Televés a
et environ 50 à 100 appareils reliés par habitant; un réseau
réalisé des études et des analyses sur les implications de la
LTE classique n’est pas capable de gérer autant de liaisons
mise en œuvre de cette nouvelle technologie.
et c’est ce que la 5G est amenée à résoudre. Les appareils si-
Fruit du travail de l’équipe R & D leader du marché, une
tués dans un environnement restreint pourront directement
gamme complète de produits spécifiquement conçus pour
communiquer entre eux.
minimiser les interférences potentielles du LTE700 sur les
La 5G, entrainera un réaménagement des fréquences ac-
services TNT, a été développée par Televes. Tous ces produits
tuelles des chaînes de télévision par zones, ce qui forcera
portent le label LTE700 Ready.
2016
2017
2018
Q4
Q1
Q2
Q3
Q4
Q2
Q2
Q3
Q4
Etude initiale 5G
Phase 1 5G - Non-Standalone NR
Utilise les réseaux RF et LTE comme base / Augmentation de la capacité de la bande passante mobile
Phase 1 5G - Standalone NR
Utilise le réseau LTE en pleine capacité / Couverture 5G / Expansion de l’écosystème sans fil
Etudes d’évolution 5G pour la Phase 2
RÉAMÉNAGEMENTS DE LA BANDE 700MHZ
ÊTES-VOUS CONCERNÉ PAR LES CHANGEMENTS DE FRÉQUENCES?
Suite au passage à la TNT Haute Définition le 5 avril 2016, qui
Ces changements de fréquences se dérouleront sur 13 pha-
a permis de diffuser les chaînes de la TNT en utilisant moins
ses successives, d’octobre 2017 à juin 2019, et concerneront
de fréquences, des changements de fréquences sont néces-
uniquement les téléspectateurs qui reçoivent la télévision par
saires pour transférer les fréquences dégagées par cette opé-
antenne râteau (voie hertzienne terrestre).
ration au secteur de la téléphonie mobile.
· Lille
1
Phase 1 (03/10/2017)
12
2
Phase 2 (21/11/2017)
· Le Havre
·
Reims
3
Phase 3 (23/01/2018)
·
4
Paris
· Strasbourg
11
4
Phase 4 (27/03/2018)
·
Rennes
10
·
6
5
Phase 5 (24/04/2018)
Orléans
·
·
Besançon
Nantes
Tours
·
·
6
Phase 6 (23/05/2018)
Dijon
·
Bourges
·
7
Phase 7 (11/09/2018)
Poitiers
·
5
La Rochelle
9
8
Phase 8 (16/10/2018)
·
·
3
Limoges
·
Clermont-Ferrand
Lyon
·
7
· Grenoble
9
Phase 9 (20/11/2018)
Bordeaux
13
10
Phase 10 (15/01/2019)
11
Phase 11 (26/03/2019)
1
· Nice
·
1
·
2
Biarritz
Toulouse
·Montpellier
12
Phase 12 (14/05/2019)
8
·Marseille
· Perpignan
13
Phase 13 (25/06/2019)
2
Ajaccio ·
Nombre total de
Population
Nombre
Nombre de
Population
Année
Date
Phase
Plaques
sites faisant partie des
couverte par ces
de sites
fréquences
concernée par un
plaques
plaques
réaménagés
modifiées
réaménagement
03/10/2017
1
Marseille | Avignon | Toulouse
135
5 593735
88
106
4 163 417
2017
Hyeres | Toulon | Saint Raphael | Nice | Menton | Ajaccio |
21/11/2017
2
88
2 192 654
86
103
2 192 654
Bastia | Corte | Porto Vecchio
Bordeaux | Bayonne | Lesparre | Niort | La Rochelle | Poitiers |
23/01/2018
3
73
5 548 450
73
198
5 548 450
Parthenay | Nantes | Angers
Strasbourg | Wissembourg | Sarrebourg | Metz | Nancy | Verdun
27/03/2018
4
91
4 556 1058
91
253
4 556 408
| Longwy | Mezieres | Bar-le-Duc | Reims | Troyes
Gex | Mont Saleve | Champagnolo | Chamonix | Cluses |
24/04/2018
5
111
1 628 348
107
256
1 627 006
Chambery | Macon
2018
Mulhouse | Vittel | Epinal | Besancon Lomont | Besancon
23/05/2018
6
133
3 113 840
132
409
3 113 840
Montfaucon | Morteau | Chaumont | Dijon | Autun | Le Creusot
11/09/2018
7
Lyon Mont Pilat | Lyon Fourviere | Sant-Étienne | Privas | Ales
178
3 811 013
175
451
3 811 013
Montpellier | Carcassonne | Millau | Mende | Le Puy | Saint-
16/10/2018
8
216
2 628 420
198
486
2 278 900
Flour | Perpignan | Tarascon-sur-Ariège
Clermont-Ferrand | Bergerac | Gueret | Limoges | Argenton-
20/11/2018
9
142
2 385 901
96
244
1 455 648
Sur | Creuse | Ussel
Bourges | Sens | Auxerre | Orleans | Tours | Le Mans | Laval |
15/01/2019
10
152
3 905 761
150
303
3 905 154
Aurillac
26/03/2019
11
Brest | RennesBourges | Vannes | Caen | Cherbourg | Alençon
97
4 183 363
97
189
4 183 363
2019
L´lille | Dunkerque | Rouen | Amiens | Hirson | Mantes | Chartres
14/05/2019
12
84
8 241 920
81
194
7 828 920
| Abbeville | Neufchatel-en-Bray | Boulogne | Le Havre
Grenoble | Gap | Albertville | Montmelian | Saint-Martin-de-
25/06/2019
13
105
827 542
104
239
827 542
Belleville
Les chiffres de population sont exprimés par habitant
5
ANTENNES BOSS INTELLIGENTES
Améliorations dues à la technologie TForce
Televés dépasse l’ère du silicium et franchit une nouvelle étape
dans la conception de composants électroniques avec le déve-
MMIC
loppement de la nouvelle technologie TForce créée pour le
MONOLITHIC
design, la fabrication et l’assemblage de composants MMIC
MICROWAVE
(Monolitic Microwave Integrated Circuits). Ces composants
INTEGRATED
offrent une stabilité inconditionnelle pour une large gamme de
CIRCUIT
fréquences, en plus d’une linéarité élevée et d’un faible bruit.
Ils sont fabriqués à base d’arséniure de gallium (GaAs), qui four-
nit à nos produits des caractéristiques difficiles à égaler.
Système BOSS avec TForce
UN SYSTÈME UNIQUE ET UNIVERSEL DE RÉCEPTION
Le système BOSS Tech, présent sur l’antenne DAT BOSS, contrôle
automatiquement le niveau de signal reçu (très fort ou tres
faible) afin de toujours fournir le niveau de sortie optimum.
La création d’un BOSS avec la technologie TForce est un pas
extraordinaire vers l’optimisation de la marge dynamique, per-
mettant d’augmenter de façon significative la couverture de
réception pour les installations TNT.
Les antennes actives peuvent engendrer des problèmes de
saturation lors de la réception du signal LTE/5G, difficilement
gérables dans le scénario actuel de la TNT et du LTE/4G.
Le système BOSS Tech autorégule le gain pour éviter toute sa-
turation et apporter la meilleure qualité de signal possible au
Les antennes Televés dotées du BOSSTech ne sont
téléviseur. Ainsi, il permet à l’installateur et à l’utilisateur final
de ne pas se soucier du niveau du signal de réception. Il garantit
pas des antennes actives, ce sont des antennes
même l’intégrité du signal, dans les cas extrêmes, par désactiva-
intelligentes.
tion de son alimentation.
ANTENNE CONVENTIONNELLE ACTIVE
ANTENNE AVEC BOSSTech
5G
5G
SIGNAL
SATURÉ
SIGNAL
PARFAIT
ANTENNES BOSS INTELLIGENTES
Série DAT
SI LA DAT BOSS NE REÇOIT PAS, RIEN NE PEUT
Système unique et universel de réception des signaux de
AUGMENTATION DE LA COUVERTURE TNT : 27% de cou-
télévision terrestre, caractérisé par une GRANDE PLAGE
verture en plus par rapport aux modèles précédents.
DYNAMIQUE. Cela permet de recevoir un signal TV de qua-
C/N OPTIMISÉ : grâce à un facteur de bruit de seulement
lité dans diverses situations critiques, des zones de signaux
1,2dB qui respecte la qualité du signal reçu.
très faibles, aux installations avec des niveaux de réception
élevés.
ROBUSTE ET DURABLE : système de fixation fabriqué en
zamak (robuste) et antenne frabriquée en aluminium de
haute qualité (inoxydable).
RECEPTION PLUS STABLE : capable d’affronter des varia-
BOÎTIER DE DIPÔLE COMPLÈTEMENT BLINDÉ : protège le
tions de signaux ou des “évaporations” (“fading”) sans
système BOSS du bruit impulsif, et peut être raccordé à la
affecter l’installation TV.
terre pour une protection totale contre les décharges élec-
HAUT GAIN : la technologie TForce donne au BOSS une
triques.
augmentation du gain allant jusqu’à 13 dB.
LTE700 Ready : Intègre un filtre à partir du canal 48.
DAT BOSS :
DAT BOSS MIX :
LA PREMière antenne uhf intelligente
ANTENne MIXTe Pour recevoir LeS BANDeS UHF et BIII
G. UHF
G. UHF
41dBi
42dBi
G. BIII
36,5dBi
149921
Emballage individuel
Emballage individuel
149922
Emballage collectif (6u)
149422
Emballage collectif (6u)
DAT BOSS LR :
L’ANTENNE UHF Pour les conditions de réception
DAT BOSS MIX LR :
EXTRÊmement difficiles
ANTENne MIXTe Pour recevoir LeS BANDeS UHF et BIII
EN CONDItions de réception EXTRÊmement difficiles
G. UHF
G. UHF
47dBi
46dBi
G. BIII
36,5dBi
mballage individuel
149821
Emballage individuel
7
ANTENNES BOSS INTELLIGENTES
DINOVA BOSS
Cette antenne de faible impact visuel, esthétique et discrète,
G. UHF
34dBi
intègre un BOSS amélioré de la technologie TForce. La récep-
tion TV parfaite est possible même sur des sites particuliers
tels que les façades, les bâtiments historiques, les bâtiments
emblématiques et les balcons des maisons individuelles.
HAUTE RÉSISTANCE FACE AUX INTEMPÉRIES : son boîtier
en PE améliore sa résistance à l’usure externe et au rayon-
nement UV.
RENFORCÉ PAR DE LA FIBRE DE VERRE : le système de
fixation réalisé dans ce matériau (fibre de verre), aug-
mente sa résistance à la corrosion et sa flexibilité, tout en
réduisant considérablement son poids.
HAUT GAIN : La technologie TForce donne au BOSS un
boost de 10dB.
p DINOVA BOSS (UHF)
VERTICALE ET HORIZONTALE : possibilité d’installation
dans les deux polarités.
144021
Antenne
144022
Kit: Antenne + Alimentation (activation du BOSS)
LTE700 Ready : Intègre un filtre à partir du canal 48.
OMNINOVA BOSS
Cette antenne qui n’a pas besoin d’être orientée, intègre
une technologie BOSS améliorée avec TForce. Sa capacité
de réception à 360º (omnidirectionnelle), associée à sa nou-
velle intelligence, est la combinaison parfaite pour offrir la
meilleure réception TV, sans se préoccuper du niveau du si-
gnal et de l’emplacement de l’antenne. C’est donc l’antenne
idéale pour la réception statique de la TNT dans les instal-
lations mobiles (camping-cars, bateaux ...) pour des séjours
de courte durée.
p OMNINOVA BOSS
OMNIDIRECTIONNELLE : Facile à installer, aucune orien-
tation requise.
144422
Kit : Antenne + Alimentation (activation dul BOSS) + Injecteur DC
HAUTE RÉSISTANCE FACE AUX INTEMPÉRIES : son boî-
tier en PE améliore sa résistance à l’usure externe et au
LA FONCTION
rayonnement UV.
OMNIDIRECTIONNELLE, PERMET
UNE RÉCEPTION OPTIMISÉE,
HAUT GAIN : la technologie TForce fournit au BOSS un
INDÉPENDEMMENT DE
gain supplémentaire pouvant aller jusqu’à 10dB.
L’ORIENTATION DE L’ANTENNE.
MÉCANIQUE AMÉLIORÉE : la base intègre un élément
de fixation compatible avec les mâts de diamètre 30mm
max.
LTE700 Ready : Intègre un filtre à partir du canal 48.
360 º
1
ANTENNES PASSIVES
V Zenit et V Zenit Mix
G. UHF
Cette antenne de type V permet d’obtenir une antenne
13dBi
compacte avec un excellent rapport gain/longueur.
ROBUSTE ET DURABLE : système de fixation fabriqué en
zamak (robuste) et antenne fabriquée en aluminium de
haute qualité (inoxydable).
BOÎTIER DE DIPÔLE COMPLÈTEMENT BLINDÉ : protège le
dipole du bruit impulsif, et peut être raccordé à la terre pour
une protection totale contre les décharges électriques.
LTE700 Ready : Intègre un filtre à partir du canal 48.
p V ZENIT (UHF)
149221
Emballage individuel
149222
Embalaje colectivo (10u.)
La version MIX possède en plus un dipole et des réflecteurs
dédiés à la réception de la BIII (canaux 5-12).
G. UHF
13dBi
G. BIII
8,5dBi
p V ZENIT MIX (BIII/UHF)
149321
Emballage individuel
ANTENNE PANNEAU
Cette antenne est spécialement conçue pour des sites où le
G. UHF
13dBi
signal TV vient de différentes directions. Il se compose de
quatre dipôles empilés verticalement, séparés de telle sorte
que les effets des dipôles s’ajoutent, obtenant une antenne
à gain moyen et une bonne bande passante.
ROBUSTE ET DURABLE : système de fixation fabriqué
en zamak (robuste) et antenne fabriquée en aluminium
de haute qualité (inoxydable).
BOÎTIER DE DIPÔLE COMPLÈTEMENT BLINDÉ : protège le
dipôle du bruit impulsif, et peut être raccordé à la terre pour
une protection totale contre les décharges électriques.
LTE700 Ready : Intègre un filtre à partir du canal 48.
p Antenne Panneau
108320
Emballage individuel
9
FILTRES
FILTRES LTE700
Ces filtres sont adaptés au second Dividende Numérique, ils réjectent le signal à partir de 694MHz (canal 48).
Ils se caractérisent par une grande fiabilité et une grande stabilité des paramètres, qui restent inchangés face aux change-
ments de température et d’humidité. Grâce à leurs faibles pertes, ils interfèrent très peu avec le signal traité.
Ils sont classés suivant la réjection obtenue dans la bande interférente (moyenne, haute ...). De plus, ses deux formats diffé-
rents permettent son adaptation en fonction du lieu d’installation.
FILTRE DE MOYENNE RÉJECTION
FILTRE À HAUTE RÉJECTION
p 403201
p 405202
Filtre le signal à partir de 694MHz avec une atténuation
Réjecte le signal à partir de 694 MHz avec une atténua-
supérieure à 20dB.
tion supérieure à 25dB.
Installation intérieure.
Installation extérieure.
Système à connectique “F”.
Système à connectique EasyF : un système fiable et
rapide, qui réduit de 50% le temps d’installation et ne
demande pas de connecteurs supplémentaires (Built-in
System).
MR : MOYENNE RÉJECTION
HR : HAUTE RÉJECTION
G (dB)
G (dB)
0
0
-5
-5
-10
-10
-15
-15
-20
-20
-25
-25
-30
-30
-35
-35
-40
-40
-45
-45
-50
-50
470
509
548
587
626
665
704
743
782
821
862
F (MHz)
470
509
548
587
626
665
704
743
782
821
862
F (MHz)
REF.403201
REF. 405202
FILTRES
FILTRE AUTO-LTE
Le filtre auto-LTE est intégré dans de nombreux produits d’amplification LTE700 Televés. Il consiste à détecter et à identifier
automatiquement le type de signal LTE interférant avec l’appareil, et à basculer sur le filtre interne adapté (Dividende numé-
rique : LTE790 / LTE 700 Ready).
Cette fonctionnalité offre la polyvalence qui permet de maintenir une parfaite installation dans toutes les situations LTE, avec
un seul produit avant, pendant, et après la période de transition.
SCÉNARIO LTE790 (1ER DIVIDENDE NUMÉRIQUE)
4g
TNT
4g
TNT
C60
C60
SCÉNARIO LTE700 (2º DIVIDENDE NUMÉRIQUE)
5g
TNT
5g
TNT
C48
C48
11
AMPLIFICATION
AMPLIFICATEURS D’APPARTEMENT
Avec un design discret et une petite taille, ces amplificateurs
d’appartement se distinguent par leur niveau de sortie élevé
en VHF et UHF. Ils forment une gamme complète.
Faible consommation : module d’alimentation efficace intégré.
Le raccordement se fait par l’intermédiaire de connecteurs “F” ou
“CEI” (selon ref.).
Sortie TV : sortie avec un gain atténué pour permettre le
raccordement direct d’un téléviseur (selon ref.).
p 545720
Règlage manuel, protégé par un couvercle rabatable.
AMPLIFICATEUR D’APPARTEMENT AUTOMATIQUE
Au sein de cette gamme d’amplification, se trouvent des réfé-
rences avec AUTO LTE, références idéales pour les situations
de transition LTE (700 et 790). En effet elles permettent de
positionner automatiquement le filtre nécessaire.
En outre, ce système de filtre innovant est disponible sur deux
produits, chacun avec un système de réglage de gain différent :
Réf. 545801 - Plug & Play : Pas besoin de configurer ni de ré-
gler puisque le gain est autorégulé pour atteindre un niveau
de sortie optimisé et ainsi maintenir les meilleurs paramètres
p 545901
de qualité du signal.
Réf. 545901 - Système USOS (User Selectable Output Signal) :
permet à l’utilisateur de définir le niveau de sortie souhaité,
tandis que le produit se règle automatiquement pour adapter
son gain aux variations du signal d’entrée, afin de maintenir le
niveau choisi.
Nº total de
Réf.
Sortie TV
Connecteurs
Gain (dB)
Alim. preamplificateurs/BOSS
Réglage
Filtre LTE
sorties
552120
2
X
CEI
22
X
Manuel
LTE700
552220
3
F
20 (12@TV)
X
Manuel
LTE700
545720
3
CEI
20 (12@TV)
Manuel
LTE700
545801
3
F
20 (12@TV)
Auto
AUTO 790/700
545901
3
F
20 (12@TV)
USOS
AUTO 790/700
AMPLIFICATION
AVANT 9 PRO : STATION PROGRAMMABLE
L’ Avant 9 est une station d’amplification programmable,
dont la principale mission est de fournir une amplification
et un équilibrage programmé de différentes entrées RF.
Elle offre jusqu’à 10 filtres programmables de 1 à 7 canaux,
un réglage automatique du signal de sortie et une haute
réjection des canaux adjacents.
Nouvelle taille plus légère et plus compacte (273 x 203
x 57 mm).
Filtre AUTO-LTE : bascule automatiquement sur le filtre
premier ou deuxième Dividende Numérique.
Gestion du signal : niveau et SNR (Signal to Noise Ratio).
Châssis en zamak pour une protection élevée.
Energétiquement efficace avec une faible consomma-
tion : jusqu‘à 25% de moins que les modèles précédents.
p 532022
CHOISISSEZ LE MODE DE PROGRAMMATION QUE VOUS SOUHAITEZ :
App ASuite pour PC ou tablette /
smartphone Android, par liaison USB
(câble OTG inclu) :
La configuration des paramètres de la station se fait dans
un cadre convivial et intuitif. Une configuration peut être
définie et sauvegardée, sans station raccordée, et injectée
ultérieurement, au moment de l'installation et du réglage.
Deplus, l'application permet la gestion des paramètres de
qualité des canaux, et la création de rapport d'installation avec
la configuration réalisée.
Programmateur universel (ref. 7234) :
L'unité est compatible avec le programmateur, assurant une compatibilité ascendante.
Programmation automatique à l'aide de la touche "AUTO-PROGRAMMING" (appui long) de la station :
Grâce au tuner qui détecte les canaux DVB-T pour les entrées UHF et VHF, l'activation de cette option initialise une
programmation automatique des filtres et le réglage de niveau adapté, afin d'éviter toute intermodulation.
13
AMPLIFICATION
SERIE T12 : AMPLIFICATION MONOCANALE
L’AMPLIFICATEUR MONOCANAL IMMUNISE DU LTE
Cette série d’amplification monocanale offre une perfor-
mance imbattable pour le traitement du signal, avec des
réglages de fréquence précis et très simples.
Fabriqué sur lignes robotisées de dernière génération et
soumis aux contrôles qualité les plus stricts, ce produit
garantit une fiabilité et une stabilité sans précédent pour
l’adaptation au réaménagement des Dividendes Numé-
riques.
Système modulaire et extensible.
Conception d’un blindage optimisé.
Alimentation de 24 modules max., à l’aide du module ali-
mentation.
Téléalimentation de préamplificateurs.
Haute fiabilité grâce à une fabrication totalement roboti-
sée.
Compatibilité totale avec le modèle précédent (T03).
p 508612
REF.
DESCRIPTION
508212
FM 88...108MHz G 35dB Vs 114dBμV
508712
BS Basse 104..174MHz G58dB Vs125dBμV
508312
BIII 174..230MHz G45dB Vs123dBμV
509912
T 12 Amplificateur Monocanal DAB 195..232MHz G 45dB Vs114dBμV
508812
BS Haute 230...300MHz G 58dB Vs 124dBμV
508912
HyperBande 302...470MHz G 58dB Vs 125dBμV
508612
T12 Amplificateur Monocanal/Multicanal TNT UHF 470...862MHz G 50dB Vs 125dBμV (Jusqu’à 7 Canaux)
509712
TNT UHF 470...862MHz G 57dB Vs 125dBμV Auto-réglable
509812
Sélectif UHF 470...862MHzG 55dB Vs 125dBμV
509512
Sélectif UHF 470...862MHz G 52dB Vs 121dBμV Auto-réglable
508012
BIS 950...2150MHz G 35...50dB Vs 124dBμV
549812
Alimentation à découpage 60W 24V-2,5A
DISTRIBUTION
CÂBLE COAXIAL
CERTIFIÉ
Avec l’arrivée des services 5G, les signaux de transmission
des terminaux mobiles (liaison montante) risquent d’influer
sur les réseaux passifs de distribution. Le câble coaxial a
donc un rôle prépondérant, puisqu’il doit empêcher les ra-
diations, qui endommagent le signal TV, de pénétrer dans
le réseau. Il doit donc être complètement blindé. Dans ce
scénario, les pertes ne sont plus la caractéristique la plus
importante.
Notre gamme de câbles est conforme à la nouvelle régle-
mentation européenne RPC (“Réglementation des Pro-
duits de Construction”), qui offre une classification centrée
sur la performance du câble en cas d’incendie. La sécurité
est primordiale et la protection des personnes n’est pas une
option, mais une responsabilité de fabriquants.
De plus, au sein du Centre de certification des câbles, un
contrôle individuel du câble est effectué, ce qui garantit la
qualité tout au long des différents processus de fabrication.
PLUS D’INFORMATIONS SUR LE RPC :
FR.TELEVES.COM/CPR
p SK2020plus
p SK2003plus
p T-200plus
Triple blindage (TSH) : garantissent la meilleure immunité face aux interférences grâce à leur efficacité de blindage élevé.
(triple : tresse + 2 feuillards).
Refs.
Description
Couleur
Colisage
EUROCLASSE
413910
Bob. plastique 100m
SK2020plus LSFH Résistant aux UV B2ca
B2ca
413911
Blanc
Bob. plastique 250m
Classe A++ Triple Blindage TSH 18AtC Ø 1,05/4,6/6,9mm
413912
Bob. bois 500m
414002
Bob. plastique 100m
EUROCLASSE
SK2003plus LSFH Résistant UV Dca
414003
Noir
Bob. plastique 250m
Dca
Classe A+ Triple Blindage TSH 18AtC Ø 1,02/4,6/6,7mm
414004
Bob. bois 500m
Double blindage
Refs.
Description
Couleur
Colisage
EUROCLASSE
213002
T-200plus LSFH Dca Classe A 15VRtC Ø 1,20/5,0/6,9mm
Bob. bois 250m
Dca
Gris
215101
T-100plus LSFH Dca Classe A 16VRtC Ø 1,12/4,7/6,6mm
Bob. carton 100m
Euroclass B2ca et Dca : Câbles à Faible Danger de Feu
15
DISTRIBUTION
CONNECTEURS “PRO EASYF”
Ces connecteurs professionnels offrent un feuillard
d’isolation supplémentaire, garantissant une éfficacité
d’écran classe A+, requise pour les environnements LTE
Ready.
En outre, sa connectique EasyF accélère et sécurise
l’installation, car il n’y a pas de pièces filetées, détachables,
et le raccordement se fait par une seule vis qui assure une
pression très efficace sur l’âme.
SIMPLICITÉ ET RAPIDITÉ D’ASSEMBLAGE :
Une vis unique.
Raccordement toujours visible.
Sans pièces filetées.
Sans pièces détachables.
RACCORDEMENT SÛR :
Son utilisation permet d’économiser du temps et des
coûts d’installation.
Assure la fiabilité de la liaison, sans nécessité de contrôles
ultérieurs.
L’installateur aura le sentiment que le défaut ne peut pas
être lié aux connecteurs.
ÉLECTRIQUEMENT PARFAIT :
Fabrication totalement robotisée.
Isolation totale qui empêche les effets indésirables, lors
de la réception TNT.
Adaptation parfaite aux éléments du réseau de distribution.
Grâce à ses performances et sa qualité, c’est la connec-
p 413210
p 413310
p 413410
tique à utiliser dans le cadre du Dividende Numérique.
Ø9,52mm Mâle
Ø9,52mm Femelle
F Rapide
CORDONS COAXIAUX AVEC CONNECTEURS
Malgré l’adaptation de l’installation aux signaux LTE / 5G,
le point le plus fragile sera l’extension qui relie la prise au
téléviseur.
Ces cordons sont fabriqués avec du câble T200plus de type
DCA (classe A) et des connecteurs blindés Pro Easy-F (classe
A +).
Les deux composants garantissent une isolation LTE700
Ready adaptée.
431001
1,5m
Disponibles en différentes longueurs, ces cordons sont LSFH
431002
2,5m
(gris) à connectique “CEI”, mâle à une extrémité et femelle à
l’autre.
p 431001
RÉCEPTION ET ADAPTATION
T.0X TRANSMODULATEUR / RÉGÉNÉRATEUR TWIN AVEC REMULTIPLEXAGE
Le multiplexeur twin distribue sur deux sorties DVB-T ou
DVB-C (suivant la référence) des services de deux multi-
plex numériques terrestres, en format DVB-T ou DVB-T2.
La principale fonction de ces modules est la régénéra-
tion de signaux TNT, et/ou le filtrage de ces services (ref.
565101), ou encore la transmodulation DVB-T/T2 - QAM
(ref. 565201).
Signal TWIN de sortie (deux muxes) totalement configu-
rables.
Edition de paramètres des flux de transport en sortie
(TS_id, ON_id, LCN).
Compatibilité avec les modules CAM professionnels.
Configurables et gérables à distance via un module CDC.
Information du taux utile de chaque service en entrée et
taux d’occupation du canal de sortie.
Filtre de contenus par suppression de PID sélectionnés.
REF.
DESCRIPTION
p 565101
T.0X Transmodulateur DVB-T/T2-COFDM CI Twin
(47...862MHz)
p 565201
565101
Multiplexeur : 2 Canaux (DVB-T/T2) : 2 Canaux (DVB-T)
T.0X Transmodulateur DVB-T/T2-QAM CI Twin
(47...862MHz)
565201
Multiplexeur : 2 Canaux (DVB-T/T2) : 2 Canaux (DVB-T)
RÉF. 565101
CAM
Démodul. A
Multiplexeur
Modulateur COFDM
Up Converter
Interface CI
Démodul. B
2.2
Modulateur COFDM
Double
RÉF. 565201
CAM
Démodul. A
Modulateur QAM
Multiplexeur
Up Converter
Interface CI
Démodul. B
2.2
Modulateur QAM
Double
17
MESUREURS DE CHAMP
MESUREUR DE POCHE MULTI STANDARD PERSONALISABLE
Un mesureur de poche dont vous pouvez personnaliser la
mise à niveau, avec un logiciel sous licence téléchargeable.
Choisissez les normes que vous allez mesurer et ne payez que
pour les fonctionnalités dont vous avez besoin.
H30FLEX La norme dont vous avez besoin dans un seul pro-
duit.
Grande performance de mesures, avec un analyseur de
spectre numérique en temps réel, des diagrammes de
constellation et d’ écho, des datalogs...
Multi Stardard, prêt à mesurer la bande satellite
DVB-S/S2 et les canaux de bande terrestre DVB-T/
T2 et DVB-C.
Précision et rapidité : traitement numérique en
temps réel.
Auto-scan rapide des canaux avec autodétection
des paramètres (analyse du système).
Écran à contraste élevé pour soleil éblouissant.
REF.
DESCRIPTION
593301
H30FLEX avec DVB-S/S2 et DVB-T
593302
H30FLEX avec DVB-S/S2 et DVB-T/T2
Appareil de mesure abordable, de haute qualité
593303
H30FLEX avec DVB-S/S2 et DVB-C
Toutes les fonctions dont vous
593304
H30FLEX avec DVB-S/S2, DVB-T/T2 et DVB-C
OPTIONS
avez besoin à votre portée
593231
DVB-T
593232
DVB-T/T2
593233
DVB-C
593234
dCSS (SCR)
ROBUSTE ET LÉGER
CONCEPTION ERGONOMIQUE
BATTERIE LONGUE DURÉE
MADE IN TELEVES
FIABILITÉ ABSOLUE ET
ULTRA PORTABLE
AVEC MODES D’ÉCONOMIE
VOTRE GARANTIE DE QUALITÉ
PROTECTION DANS UN FORMAT
INTERFACE CONVIVIALE
D’ÉNERGIE
FACILE À TRANSPORTER
PLUS D’INFORMATIONS :
EN.TELEVES.COM/H30FLEX
MESUREURS DE CHAMP
UN MESUREUR PORTABLE POUR UTILISATEURS PROFESSIONNELS
THE POWER OF USER EXPERIENCE
Sa haute performance et sa grande précision font du MOSAIQ6 l’outil parfait pour
les opérateurs de réseaux, les techniciens radiofréquence et les diffuseurs.
6 ÉCRANS EN 1
UN VRAI ÉCRAN TACTILE
Cette nouvelle interface a
Grâce à son interface
configurable, vous
été conçue et programmée
choisissez les widgets
pour profiter pleinement
(jusqu’à 6) que vous
d’un écran tactile avec
gestes tactiles (tapoter,
souhaitez afficher
appuyer deux fois, appuyer
simultanément sur
l’écran haute résolution
longuement, glisser, étaler
de 8“. Vérifiez l’état de
ou pincer). C’est seulement
de cette façon que l’on
l’installation en un clin
peut manipuler facilement
d’œil.
un mesureur avec de telles
performances.
ERGONOMIE
ANALYSEUR DE
Avec un design robuste et
SPECTRE
des dimensions adaptées
ULTRA-RAPIDE
(220 x 260 x 65mm), ce
mesureur offre une forme
Grâce à sa rapidité, à sa
optimisée qui maximise
précision et à une gamme
l’efficacité du mouvement.
complète de fonctions, c’est le
Chaque menu et chaque touche
résultat le plus abouti de notre
est accessible d’une seule main.
ingénierie de traitement
numérique en temps réel.
TOUJOURS PRÊT
GESTION EFFICACE
Un nouveau système permet de changer la batterie
Le répertoire cloud du MOSAIQ6 est disponible pour
du mesureur sur le terrain. Ne vous inquiétez pas de la
garder votre mesureur toujours à jour. Il offre également la
charge, deux batteries offrent une plage de
gestion complète de votre, ou de vos mesureurs, comme le
fonctionnement suffisante pour une journée de travail
téléchargement des mesures, la gestion des plans de
complète.
canaux, la configuration, etc.
Standards :
Mesures RF, analyseur de spectre continu : pa-
REF.
DESCRIPTION
ramètres qualitatifs (CBER, MER, VBER), link margin,
596101
MOSAIQ6 avec F.O.
Radio : FM
constellation, echos, détection d’interférences LTE,
596111
MOSAIQ6 avec F.O. Sélective
Terrestre : DVB-T & DVB-H, DVB-T2 & DVB-T2 Lite, ISDB-T/Tb
waterfall, scan, path delay…
OPTIONS
Satellite : DVB-S & DVB-S2 (multi-stream), 8PSK & DSS
Mesures MPEG : Analyse T2-MI en ASI ou paquets
596201
Test GPS Drive
Réseaux cablés : DVB-C, QAM (Annexe A, B, C)
IP, analyse du TS en temps réel, affichage de tous
596202
Wifi 5GHz
interface Fibre optique (également en version sélective)les services et toutes les tables, analyse qualitative.
596203
Mesures Analogiques
596204
DAB/DAB+
596205
UHD 4K
PLUS D’INFORMATIONS :
EN.TELEVES.COM/MOSAIQ6
19
TELEVES FRANCE SAS
1 Rue Louis de Broglie
Parc d’Activités de l’Esplanade
77400 St Thibault des Vignes (FRANCE)
48° 51’ 48.5136” N, 2° 40’ 26.0724” E
T.
+33 0 1 60 359 210
F.
+33 0 1 60 359 040
service.commercial@televes.com - www.televes.com
