Les solutions de
commutation BIS TRIAX©
triax.fr
triax.fr
Les commutateurs BIS TRIAX©
Une gamme complète pour une installation parfaite
Pourquoi choisir une solution BIS commutée ?
D‘un point de vue technique, les commutateurs BIS
Des solutions pour la distribution de 1 à 4 positions
permettent à un nombre important d‘utilisateurs
satellitaires ou 16 bandes BIS sont disponibles.
de partager une installation de réception et
Autonome ou en version cascadable, la gamme de
produits Triax répond à chaque type d‘installation.
de distribution satellite. Une installation BIS
La technologie DiSEqCTM permet à l‘abonné de
commutée est pérenne et délivre les signaux
sélectionner la bonne source de signal.
disponibles sur les bandes BIS, ainsi les utilisateurs
Un réseau BIS commuté offre une flexibilité
connectés au travers de leur terminal bénéficieront
totale pour l‘utilisateur tout en réduisant son
des signaux numériques SD/HD ou 4K-UHD.
investissement
L‘utilisation de commutateurs BIS évite la mise en
place de nombreuses paraboles individuelles (pas très
esthétiques) et des câblages compliqués. La mise
en oeuvre de solutions de commutation BIS réduit le
temps d‘installation et la maintenance du système.
La gamme de commutateurs BIS à passage
terrestre passif permet la distribution de signaux
TV issus d‘une réception terrestre ou fournis par
un câblo-opérateur. L‘utilisation de commutateurs
BIS permet l‘adjonction de nouveaux utilisateurs
Une offre
ou l‘adjonction à la distribution existante d‘autres
positions satellitaires.
complète
Il est cependant parfois nécessaire de reprendre
PARABOLES
l‘étude du système. Grâce à leurs qualités et leurs
LNB
caractéristiques techniques, les commutateurs BIS
ANTENNES TERRESTRES
Triax s‘installent aisément.
CÂBLES
La commutation BIS, dans quel cas l‘utiliser ?
COMMUTATEURS
„„
La commutation BIS s‘impose lorsque plus de
TERMINAUX
4 utilisateurs souhaitent une réception satellite et
hertzienne. Le commutateur BIS est la solution
idéale pour distribuer les signaux satellite et
terrestres sur un seul câble.
„„
Lorsque le nombre de sources est important.
„„
Lorsque le nombre d‘abonnés est important dans
un immeuble. Le nombre de positions satellite et
le nombre d‘usagers déterminent le choix de la
gamme de commutateurs BIS.
2/52
Une offre complète pour la réception de signaux satellite
La qualité du signal de réception est essentielle dans le cas de réseaux
de distribution BIS commutée. Nous recommandons l‘utilisation
de paraboles d‘un diamètre minimum de 90 cm, le signal à la prise
dépendant en grande partie de la qualité du signal BIS de la station de
réception. Le choix de la parabole permet également d‘éviter une baisse
de niveau de réception en fonction des aléas climatiques. En effet, un
problème de réception ne peut être compensé par l‘équipement du
réseau de distribution.
Un réseau de distribution BIS commuté nécessite donc une parabole de
taille correcte, une LNB Quattro et une antenne de réception hertzienne
de type VIP ou Unix.
PARABOLES TD
Triax, l‘un des leaders sur le marché de la réception et la distribution de signaux tv et satellite, produit une
large gamme d‘antennes de qualité dans ses usines. La gamme TD est livrée pré-montée réduisant le temps
d‘intervention pour la mise en oeuvre.
LNB
Les convertisseurs TRIAX utilisent les technologies les plus récentes, assurant un niveau de bruit faible et
une réjection de contre polarité élevée pour une réception de qualité.
ANTENNES
Les antennes Triax sont fabriquées en fonction des dernières spécifications LTE/4G. La gamme Unix de
Triax offre un gain maximum pour les fréquences TV et une protection élevée contre les fréquences LTE.
Un signal de qualité est ainsi disponible pour le réseau de distribution.
Câble coaxial
La qualité et les performances du câble coaxial influent sur la qualité du signal à la prise utilisateur. Triax
offre une large gamme de câbles protégeant efficacement le signal des perturbateurs extérieurs.
Certains de nos câbles offrent une efficacité de blindage A++. Ils sont tous conformes CPR.
Fibre Optique
TRIAX propose une large gamme de fibres optiques permettant de connecter le LNB optique aux
commutateurs BIS optiques Triax.
Commutateurs
Le commutateur BIS est le produit incontournable pour une distribution multi-satellite vers un nombre important
d‘usagers. Il permet de mutualiser la réception des signaux satellite et terrestres et de réaliser une installation
pérenne. La gamme étendue de commutateurs Triax vous permettra de réaliser tous vos projets.
3/52
triax.fr

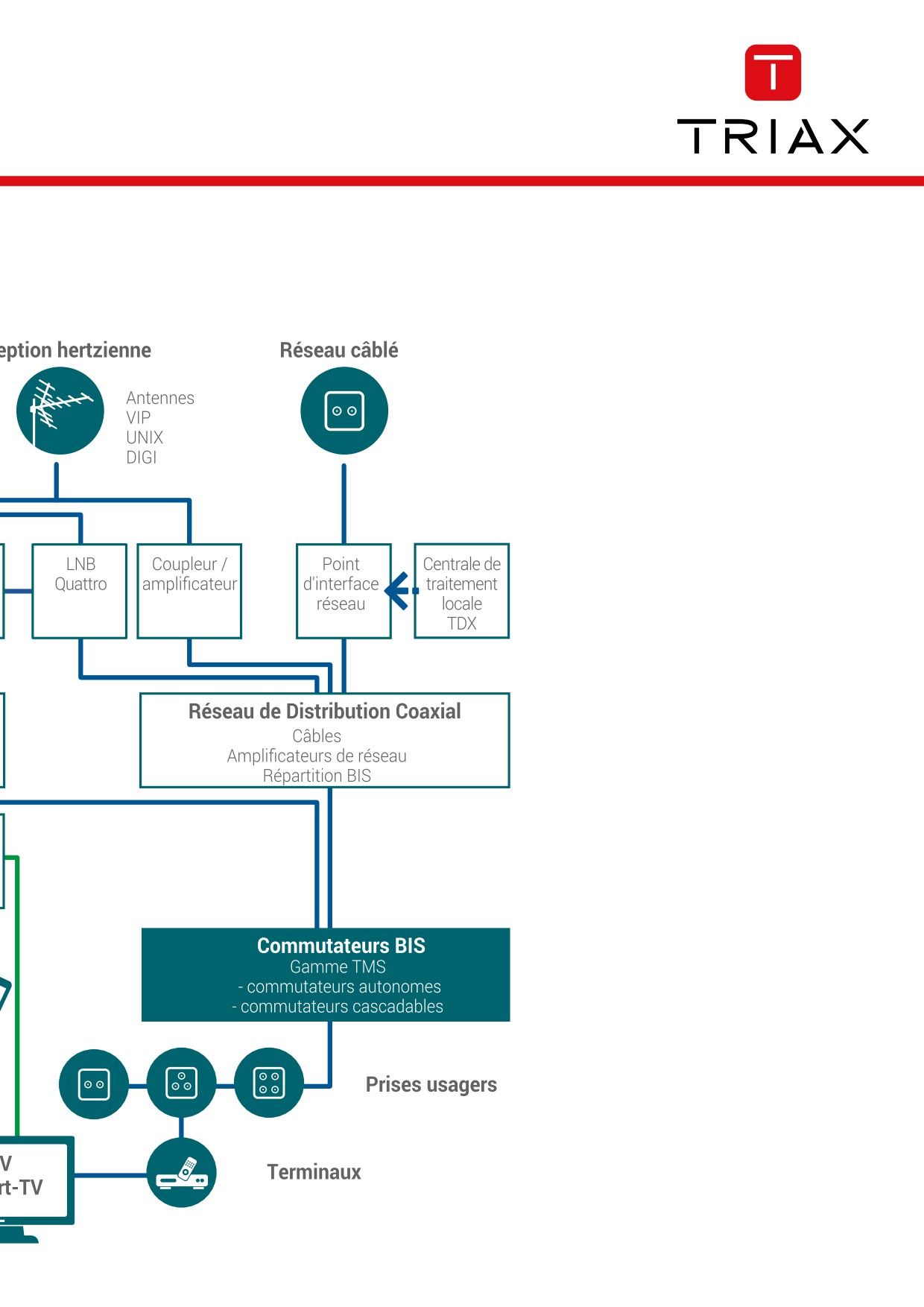

Nos solutions en un coup d‘oeil !
4/52
5/52
triax.fr
Des solutions pour tous vos projets
Commutateurs autonomes
Commutateurs télé-alimentés
pour installations privatives
par les terminaux
Voies TER et SAT actives
Très utiles lorsqu‘aucune source de tension
Alimentation intégrée
n‘est disponible dans les communs
1..2 x
1..2 x
TMS xx SE A-EU
TMS XX SE P-R
8 12 16 24 32
8 12 16
Commutateurs autonomes
Commutateurs cascadables
pour installations collectives
Voie TER passive.
Voie TER active ou passive.
Alimentation externe dans la colonne
Alimentation intégrée
ou
1..4 x
ou
1..4 x
TMS xx SE P-EU
TMS xx CE P
TMS xx SE A-EU
8 12 16 24 28 32
8 121624 32
6/52
Terrestre passif
Terrestre actif
Nombre de positions
Légende :
6
8 12 16 24 28 32
1..4 x
satellite 1... 4
Nombre de sorties usagers
Commutateurs à entrée optique
Amplificateurs BIS - TER
Gamme TOM, commutateurs à entrée optique
Voie terrestre et satellite actives.
Alimentation externe
Nombre de positions
Terrestre passif
satellite 1... 4
1..4 x
1..4 x
8 16
Répartiteurs
Répartiteurs et dérivateurs passifs, versions avec ou sans terrestre
Terrestre passif
Positions satellite
Terrestre passif
Positions satellite
1
x
1
x
Code de la gamme TMS
T
M
S
1
7
3
2
C
E
-
P
EU
Voie terrestre
Gamme
Polarités
Nombre
• A = Active
de produits
Satellite
de Sorties
• P = Passive
Type d’alimentation
TMS = Triax MultiSwitch
(et terrestre)
usagers
Pas d’info = Alimentation externe
Type de produit
• EU = Alimentation intégrée
prise Européene
• S = commutateur autonome Stand-alone
• R = Alimentation du système
• C = commutateur Cascadable
par le terminal usager
• E = gamme Euroline, fabriquée en Europe
7/52
triax.fr
Les commutateurs BIS TRIAX© sont disponibles en 2 configurations,
modules autonomes ou cascadables.

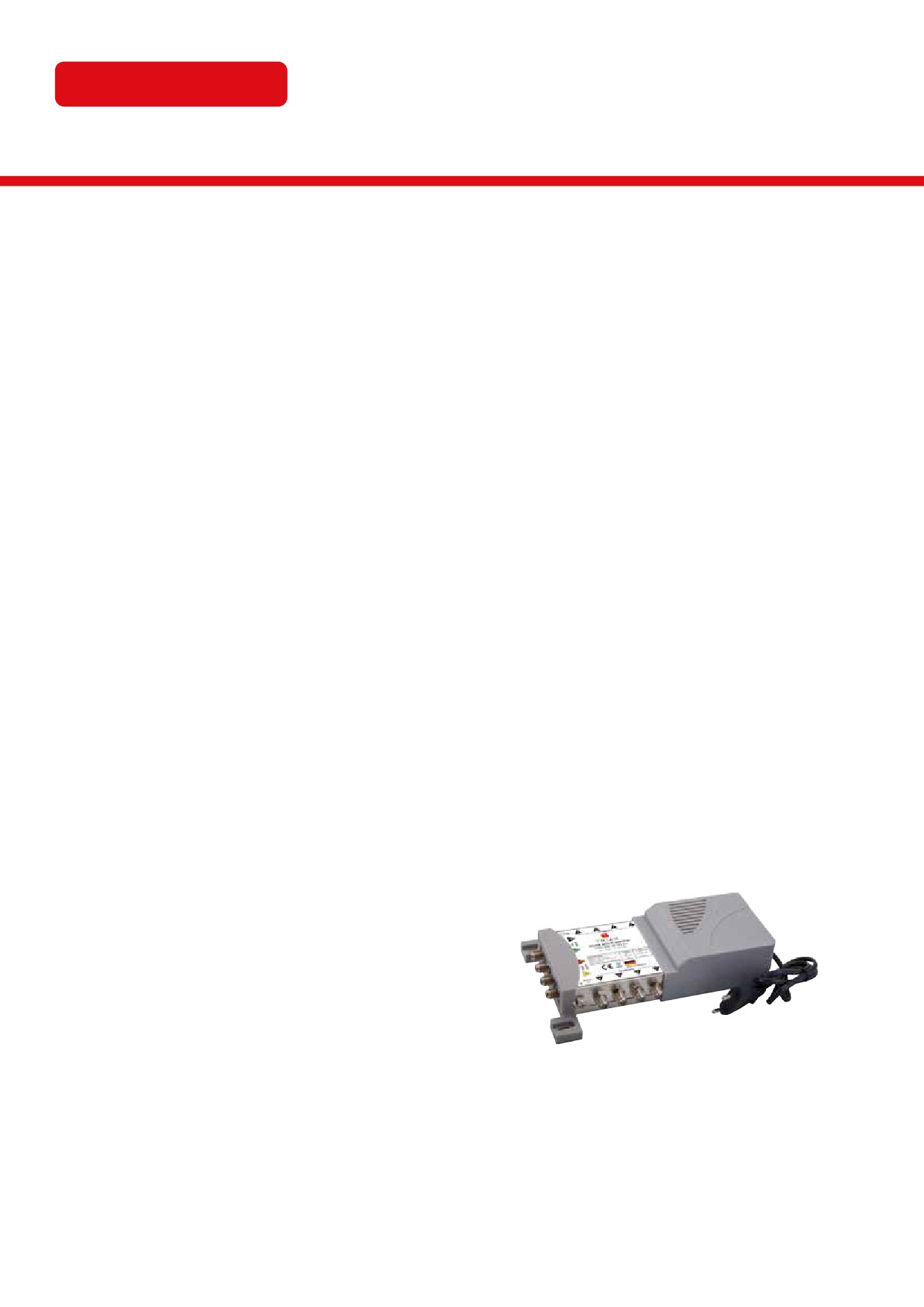

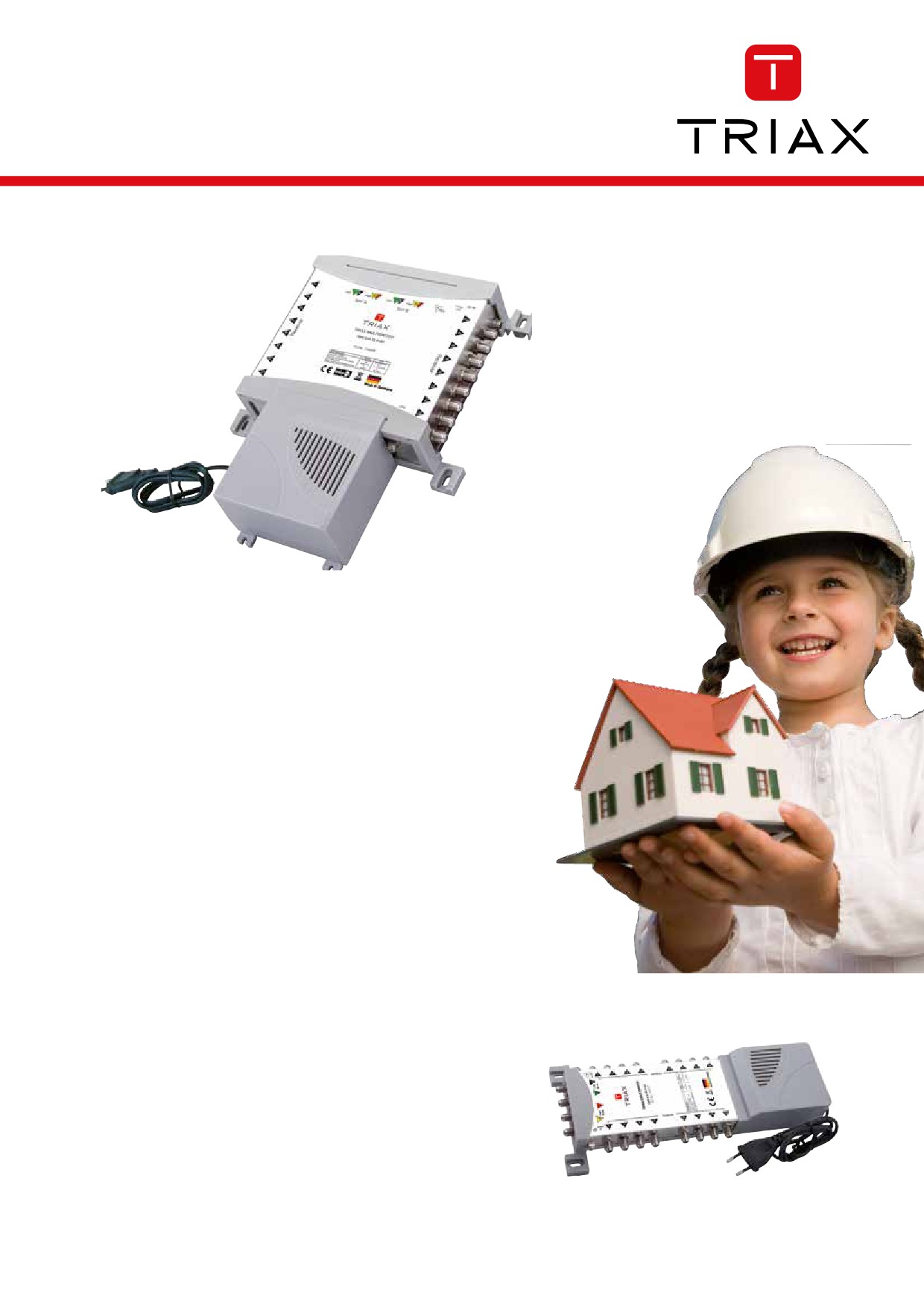

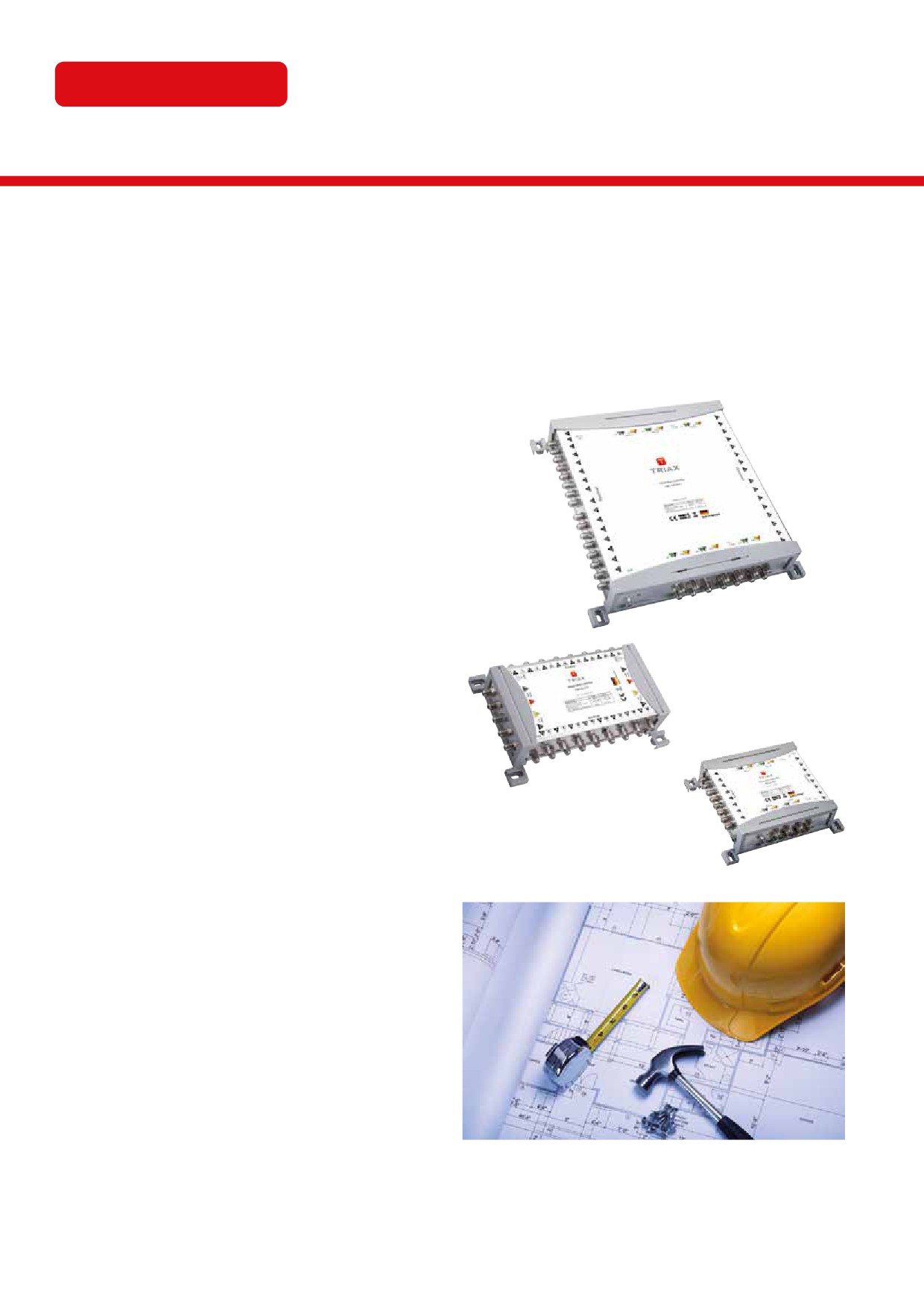

Commutateurs BIS autonomes TRIAX©
- pour chaque application
Les commutateurs BIS autonomes représentent
Lorsque vous concevez votre réseau de distribution
une solution pour vos projets de 8 à 32 prises
BIS à l‘aide de commutateurs autonomes, la
usagers. Un commutateur BIS autonome dispose
distance entre les commutateurs BIS et les
de son alimentation et nécessite une source de
prises usagers ne devraient pas dépasser 50 m.
courant à proximité. Pour un signal de qualité, le
L‘utilisation de câbles coaxiaux de qualité est
commutateur BIS se place à une courte distance
également recommandée, les Pertes à hautes
du site de réception et à une position centrale
fréquences et l‘efficacité de blindage sont à prendre
par rapport aux prises à alimenter. Une solution
en considération pour obtenir un signal de qualité
efficace, un seul boitier à installer, un seul point
à la prise usager. Pour équilibrer le réseau, il est
d‘alimentation, un seul endroit pour tout contrôler.
également recommandé de positionner le module
Si la distribution des signaux hertziens est requise
au centre de votre distribution avec des longueurs
dans votre installation BIS commutée, il faudra
de câble similaires vers toutes les prises usagers.
sélectionner un module à voie terrestre active ou
Il est également important que les signaux de
passive.
commandes des commutateurs BIS (DiSEqCTM) ne
Les commutateur BIS cascadables permettent
soient pas perturbés ou modifiés par des longueurs
également la réalisation de réseaux jusqu‘à
de câbles excessives.
32 prises usagers par unité.
L‘utilisation de commutateur BIS cascadables
permet la réalisation de réseaux de distribution
étendue par l‘utilisation de commutateurs BIS
identiques à chaque étage, par exemple, pour
construire des réseaux de plus de 100 usagers
(voir page 10).
8/52
Il est judicieux, lorsque la position du commutateur
BIS entraîne des longueurs de câbles trop inégales,
d‘utiliser une solution avec des commutateurs BIS
cascadables ou de repositionner le commutateur
BIS autonome.
Il faut toutefois se prémunir des problèmes liés
aux Pertes dans les câbles coaxiaux et garantir la
qualité des signaux pour construire un réseau de
qualité facile à entretenir pour offrir un service de
qualité à l‘usager.
9/52
triax.fr

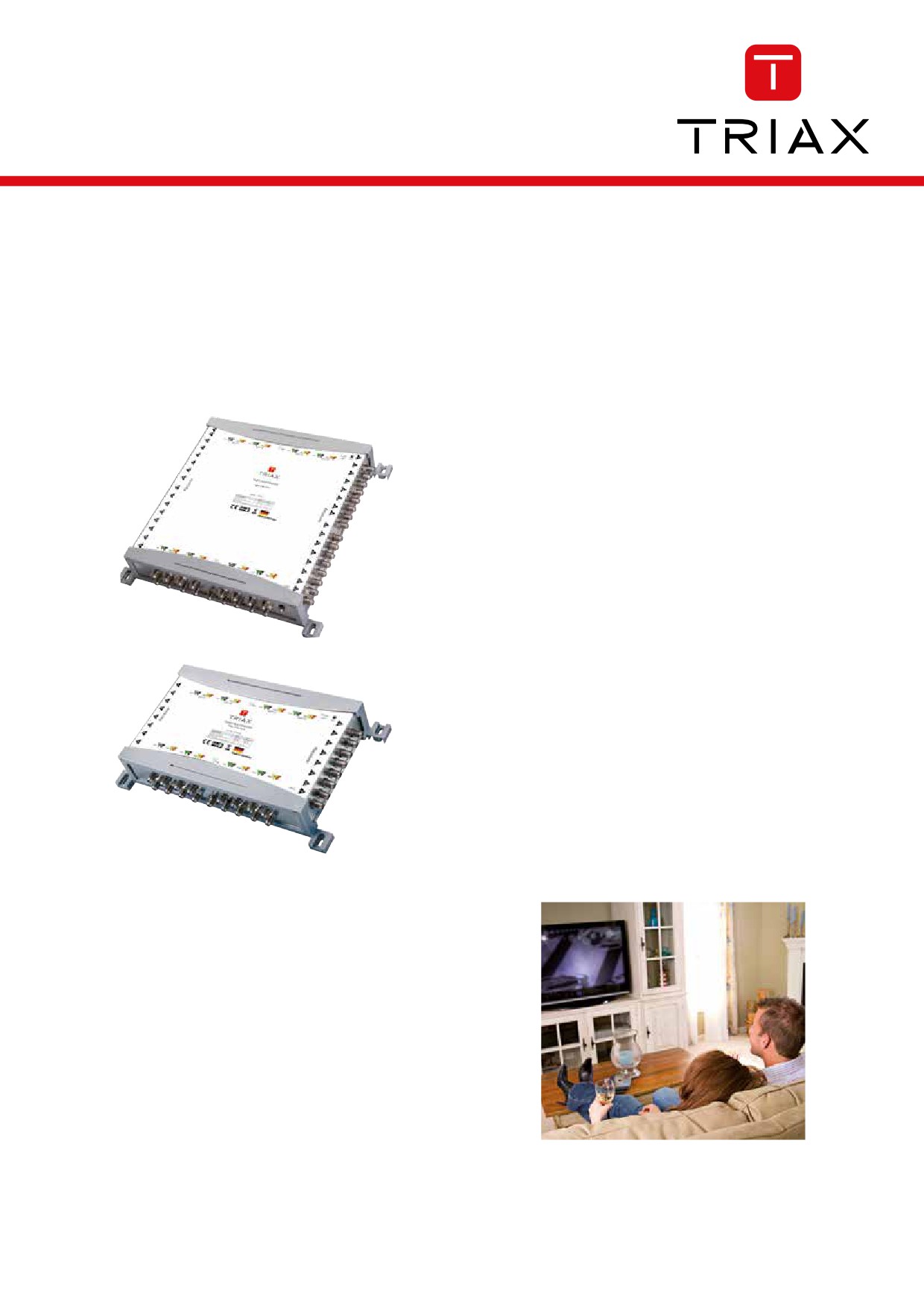

Commutateurs BIS cascadables TRIAX©
- pour chaque application
L‘autre solution pour vos installations BIS
commutées.
Une installation à commutateurs BIS cascadables
permet de distribuer les signaux satellite et
hertziens vers un nombre d‘usagers importants.
Si la configuration de votre site présente une
architecture à plusieurs étages occasionnant
inévitablement des longueurs de câbles inégales
entre le commutateur BIS et la prise usager,
l‘utilisation de commutateurs BIS cascadables est
incontournable.
Le commutateur BIS cascadable recoit les
signaux à distribuer vers l‘usager final, comme un
commutateur BIS autonome. En outre, il dispose
de sorties permettant la distribution de ces signaux
vers le commutateur BIS suivant, créant ainsi un
tronc commun vertical.
Il est usuel de placer un commutateur BIS
cascadable par étage, celui-ci desservant les prises
disponibles localement en limitant la longueur
des câbles. Il reçoit et distribue les signaux vers le
commutateur BIS suivant, situé généralement un
étage en-dessous.
L‘équilibre du réseau, la qualité des signaux de
commutations et du signal à la prise usager sont
les conditions à observer pour construire un réseau
cascadable de qualité.
Notre Bureau d‘Études est à votre disposition pour
vous aider à définir la meilleure solution pour vos
projets.
10/52
Les réseaux de distribution BIS commutée
cascadables nécessitent une alimentation externe.
En fonction de la taille du réseau, un point
d‘alimentation peut suffire, diffusant à tous les
autres commutateurs BIS le courant d‘alimentation
au travers des câbles coaxiaux du tronc commun.
Cette alimentation peut également alimenter
les LNB.
Ceci permet l‘utilisation d‘une source de courant
unique disponible dans le réseau ou l‘installation
d‘une seule source pour toute la distribution BIS
commutée.
Les réseaux de distribution BIS commutée
cascadables sont évolutifs. Vous pourrez, lorsque
la qualité et le niveau de signal le permet, étendre
votre réseau pour proposer à l‘usager un nombre
de prises plus important et répondre à la demande
de réception multi-écrans et d‘enregistrements
simultanés offert par l‘évolution des terminaux de
réception.
Le réseau de distribution BIS commutée
cascadable est transparent aux évolutions
technologiques.
11/52
triax.fr

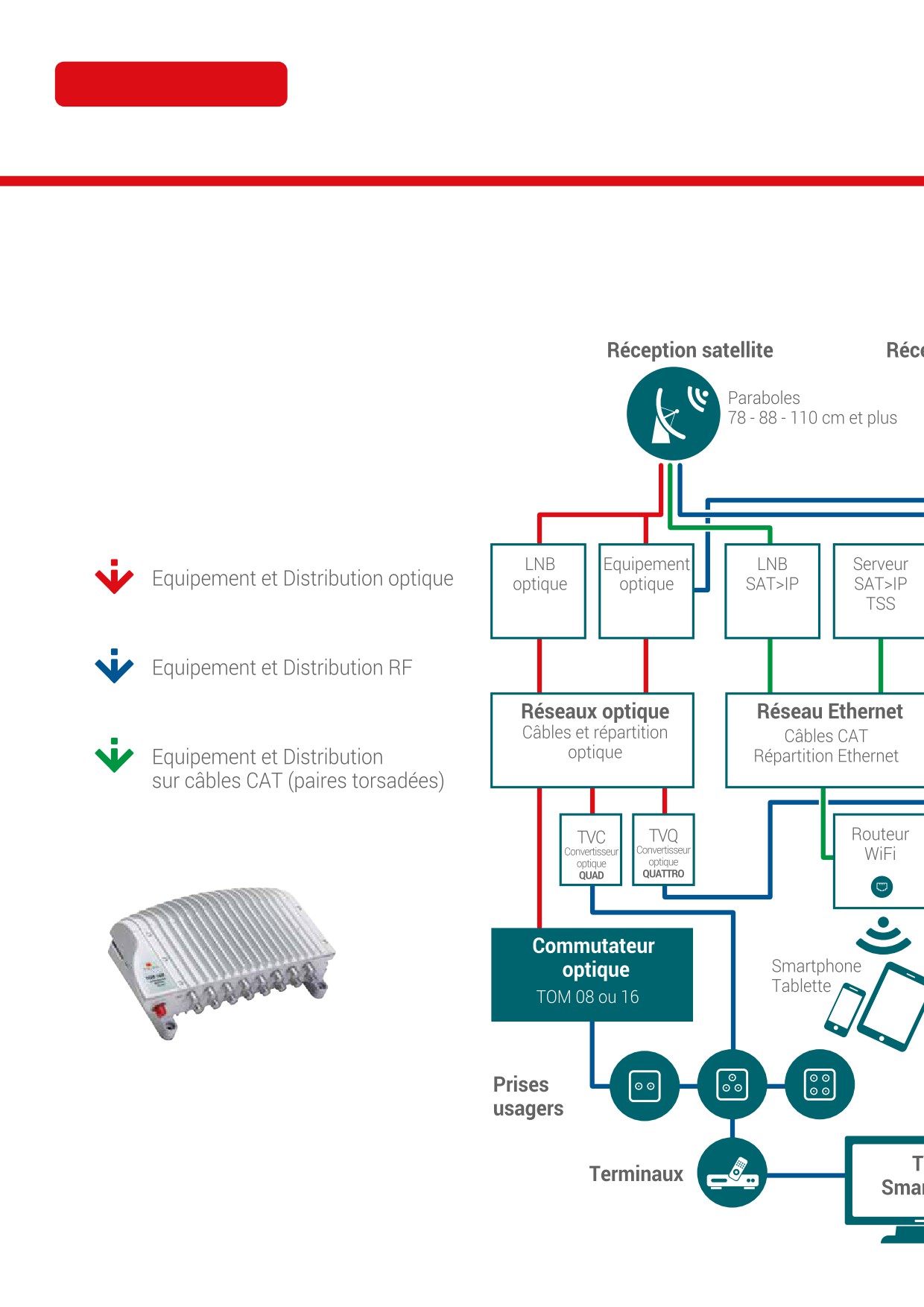

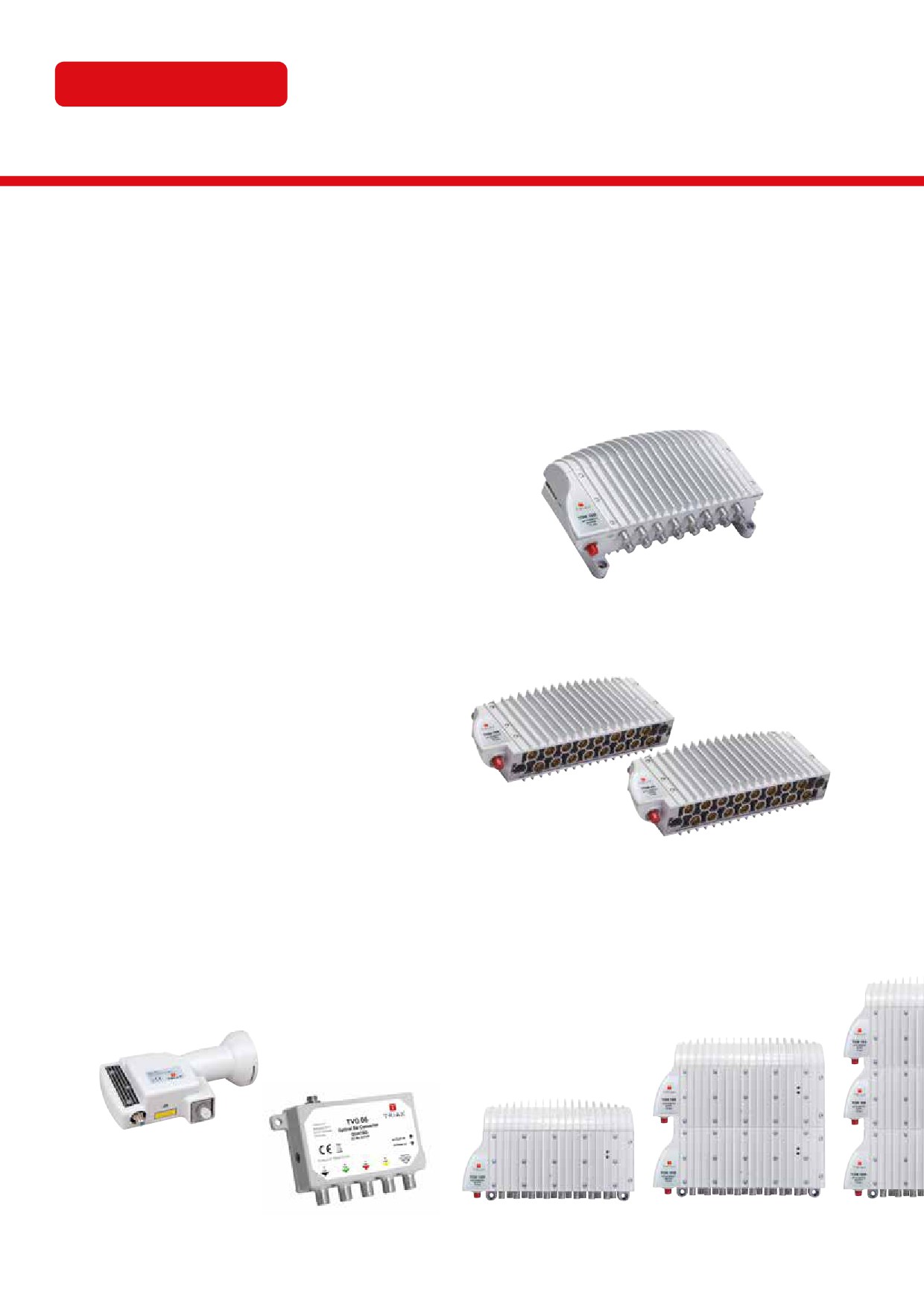

Réseaux de distribution BIS en Fibre Optique
Le câble coaxial est utilisé en général pour la
distribution des signaux TV et Satellite, et ceci
pour une bonne raison : c‘est un moyen peu
coûteux pour la distribution de signaux sur une
grande distance et dans une bande passante
étendue.
Malheureusement, une limitation conséquente à
la combinaison de la bande TV et satellite impose
parfois l‘utilisation d‘amplificateurs coûteux pour
étendre le réseau.
Les signaux satellite utilisent de très hautes
fréquences. La distance entre le site de réception
et les commutateurs BIS et la configuration du
Commutateur optique principal
bâtiment peuvent rendre complexe la réalisation
d‘une installation de qualité.
Une solution existe cependant
L‘utilisation d‘un réseau de distribution optique
occultera la limitation de distance du câble coaxial
et autorisera des distances très importantes entre
le site de réception et les commutateurs BIS. Un
plus grand nombre de commutateurs BIS pourra
également être alimenté.
En utilisant cette technologie, vous pourrez, au
lieu d‘utiliser des commutateurs BIS avec des
Commutateurs optiques d‘extension
longueurs de câble importantes vers l‘usager,
amener le signal BIS au plus près de l‘abonné à
l‘aide de la fibre optique et privilégier l‘utilisation
de poches de distribution plus simples avec des
cascades moins conséquentes ou utiliser des
modules autonomes.
LES MODULES D‘EXTENSION SONT COUPLÉS
AU MODULE PRINCIPAL
LNB optique
1 SAT
2 SAT
3
Convertisseur optique
12/52
Quattro
L‘utilisation de la fibre optique vous permet
Triax propose également de vous familiariser avec
d‘optimiser le temps d‘installation et de faire des
cette technologie par l‘organisation de journées de
économies d‘échelles. Un câble coaxial multi 4,5
formation.
(21 mm de diamètre) peut être remplacé par un
La fibre optique est la meilleure solution pour une
câble optique (de 3,5 mm de diamètre).
installation BIS commutée étendue.
Triax simplifie l‘installation de réseaux à fibre
Elle vous donnera tous les avantages, avec très peu
optique en vous proposant des câbles
de limitation.
pré-connectorisés.
Une installation purement coaxiale couvre au
L‘utilisation de la fibre optique pour la distribution
maximum 100 à 150 prises usagers en optimisant
de signaux TV et satellite s‘est démocratisée,
tous les éléments. L‘utilisation de distribution
le coût de la fibre et des accessoires a
optique permet de couvrir jusqu‘à 50 fois plus de
considérablement baissé.
prises.
SAT
4 SAT
13/16
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 1 satellite, Terrestre actif.
Alimentation secteur intégrée.
Montage
FACILE Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 5xx SE A-EU sont
„„
Commutateur BIS autonome 1 satellite / 8...16 sorties usagers
des commutateurs BIS autonomes permettant la diffusion
„„
Terrestre actif, usage installation privative
d‘une position satellite (4 polarités) et des signaux terrestres.
„„
Alimentation secteur intégrée
Les différentes versions proposent de 8 à 16 sorties usagers,
„„
Téléalimentation LNB : 500 mA
une voie terrestre active, une alimentation secteur intégrée.
TMS 508 SE A-EU
TMS 516 SE A-EU
Référence : 318111
Référence : 318123
Code EAN 5702663181113
Code EAN 5702663181236
TMS 512 SE A-EU
Référence : 318115
Code EAN 5702663181151
14/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 1 satellite, Terrestre actif.
Alimentation secteur intégrée.
Terrestre
Terrestre
Nombre de positions
1
x
Legende :
passif
actif
satellites 1 ... 4
1..4 x
6
8 12 16 24 28
32Nombre de sorties usager
8 12 16
Type
TMS 508 SE A-EU
TMS 512 SE A-EU
TMS 516 SE A-EU
Référence
318111
318115
318123
Caractéristiques
Courant max LNB
500mA
500mA
500mA
Niveau de sortie max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
90BµV
88dBµV
88dBµV
Commandes de commutation
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
40...862MHz
40...862MHz
40...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+3 ±2dB
-2...+3 ±2dB
-2...+3 ±2dB
Gain TER [47-862 MHz]
-2 ±2dB
-3 ±3dB
-3 ±3dB
Isolation
Isolation de polarisation croisé H/V
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
Isolation TER vers SAT
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max. à 13 V/18V
120mA
250mA
250mA
Courant max sur chaque sortie (alimentée par le décodeur)
27mA
38mA
38mA
Consommation d’énergie (typique)
3,5W
5,5W
5,5W
Plage de température
0...+55 °C
0...+55 °C
0...+55 °C
Connecteurs
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
Code couleur bandes et polarités BIS
HL=Vert, HH=Jaune
HL=Vert, HH=Jaune
HL=Vert, HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
Aucun,
Aucun,
Aucun,
Connecteur d’entrée DC
Alimentation intégrée
Alimentation intégrée
Alimentation intégrée
Nombre d’entrées
5
5
5
Sorties usagers
8
12
16
Mécanique
Hauteur
110 mm
110 mm
110 mm
Largeur
222 mm
310 mm
310 mm
Profondeur
57 mm
57 mm
57 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
15/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 1 satellite, Terrestre passif.
Alimentation secteur intégrée.
Montage
FACILE Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 5xx SE P-EU sont
„„
Commutateur BIS autonome 1 satellite / 12...32 sorties usagers
des commutateurs BIS autonomes permettant la diffusion
„„
Terrestre passif
d‘une position satellite (4 polarités) et des signaux terrestres.
„„
Alimentation secteur intégrée
Les différentes versions proposent de 12 à 32 sorties usagers,
„„
Téléalimentation LNB disponible : 500 mA
une voie terrestre passive, une alimentation secteur intégrée.
TMS 512 SE P-EU
TMS 524 SE P-EU
Référence : 318121
Référence : 318132
Code EAN 5702663181212
Code EAN 5702663181328
TMS 516 SE P-EU
TMS 532 SE P-EU
Référence : 318127
Référence : 318142
Code EAN 5702663181274
Code EAN 5702663181427
16/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 1 satellite, Terrestre passif.
Alimentation secteur intégrée.
1
x
Terrestre
Terrestre
Nombre de positions
Legende :
passif
actif
1..4 x
satellites 1 ... 4
Nombre de sorties usager
6
8 12 16 24 28
32
12 16 24 32
Type
TMS 512 SE P-EU
TMS 516 SE P-EU
TMS 524 SE P-EU
TMS 532 SE P-EU
Référence
318121
318127
318132
318142
Caractéristiques
Courant max LNB
500mA
500mA
500mA
500mA
Niveau de sortie max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
passive
passive
passive
passive
Commandes de commutation
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+3 ±2dB
-2...+3 ±2dB
-2...+3 ±2dB
-2...+3 ±2dB
Gain TER [47-862 MHz]
-33 ±3dB
-33 ±3dB
-33 ±3dB
-33 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation TER vers SAT
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation) Verte (alimentation) Verte (alimentation) Verte (alimentation)
Courant max. à 13 V/18V
120mA
120mA
120mA
120mA
Courant max sur chaque sortie
38mA
38mA
29mA
29mA
(alimentée par le décodeur)
Consommation d’énergie (typique)
0,5W
0,5W
0,5W
0,5W
Plage de température
0...+55 °C
0...+55 °C
0...+55 °C
0...+55 °C
Connecteurs
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
Code couleur bandes et polarités BIS
HL=Vert, HH=Jaune HL=Vert, HH=Jaune HL=Vert, HH=Jaune HL=Vert, HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
Aucun,
Aucun,
Aucun,
Aucun,
Connecteur d’entrée DC
Alimentation
Alimentation
Alimentation
Alimentation
intégrée
intégrée
intégrée
intégrée
Nombre d’entrées
5
5
5
5
Sorties usagers
12
16
24
32
Mécanique
Hauteur
110 mm
110 mm
140 mm
140 mm
Largeur
310 mm
310 mm
324 mm
324 mm
Profondeur
57 mm
57 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
17/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 1 satellite, Terrestre passif.
Alimentation par le terminal usager.
Montage
FACILE Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 5xx SE P-R sont
„„
Commutateur BIS autonome 1 satellite / 8...16 sorties usagers
des commutateurs BIS autonomes permettant la diffusion
„„
Terrestre passif
d‘une position satellite (4 polarités) et des signaux terrestres.
„„
Alimentation interne (27 mA) et LNB assurée
Les différentes versions proposent de 8 à 16 sorties usagers,
par le terminal usager
une voie terrestre passive, leur alimentation interne et celle du
LNB est assurée par le terminal satellite raccordé sur la sortie
usager.
TMS 508 SE P-R
TMS 516 SE P-R
Référence : 318110
Référence : 318126
Code EAN 5702663181106
Code EAN 5702663181267
TMS 512 SE P-R
Référence : 318118
Code EAN 5702663181182
18/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 1 satellite, Terrestre passif.
Alimentation par le terminal usager.
2
x
Terrestre
Terrestre
Nombre de positions
Legende :
passif
actif
1..4 x
satellites 1 ... 4
Nombre de sorties usager
6
8 12 16 24 28
32
8 12 16
Type
TMS 508 SE P-R
TMS 512 SE P-R
TMS 516 SE P-R
Référence
318110
318118
318126
Caractéristiques
Courant max LNB
400mA
400mA
400mA
Niveau de sortie max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
passive
passive
passive
Commandes de commutation
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+3 ±2dB
-2...+3 ±2dB
-2...+3 ±2dB
Gain TER [47-862 MHz]
-15 ±3dB
-33 ±3dB
-33 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
Isolation TER vers SAT
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
27mA
38mA
38mA
(alimentée par le décodeur)
Plage de température
0... +55 °C
0... +55 °C
0... +55 °C
Connecteurs
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
Code couleur bandes et polarités BIS
HL=Vert, HH=Jaune
HL=Vert, HH=Jaune
HL=Vert, HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
Alimentation
Alimentation
Alimentation
Connecteur d’entrée DC
par le terminal usager
par le terminal usager
par le terminal usager
Nombre d’entrées
5
5
5
Sorties usagers
8
12
16
Mécanique
Hauteur
110 mm
110 mm
110 mm
Largeur
130 mm
215 mm
215 mm
Profondeur
45 mm
45 mm
45 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
19/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 1 satellite, Terrestre passif.
Alimentation externe.
Montage
FACILE Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS cascadables
Les commutateurs BIS Triax de la série TMS 5xx CE P sont des
„„
Commutateur cascadable 1 satellite / 8...24 sorties usagers
commutateurs BIS cascadables permettant la diffusion d‘une
„„
Terrestre passif
position satellite (4 polarités) et des signaux terrestres.
Les différentes versions proposent de 8 à 24 sorties usagers,
une voie terrestre passive, alimentation externe.
TMS 508 CE P
TMS 516 CE P
Référence : 318114
Référence : 318129
Code EAN 5702663181144
Code EAN 5702663181298
TMS 512 CE P
TMS 524 CE P
Référence : 318122
Référence : 318136
Code EAN 5702663181229
Code EAN 5702663181366
20/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 1 satellite, Terrestre passif.
Alimentation externe.
Terrestre
Terrestre
Nombre de positions
2
x
Legende :
passif
actif
1..4 x
satellites 1 ... 4
6
8 12 16 24 28
32Nombre de sorties usager
8 12 16 24
Type
TMS 508 CE P
TMS 512 CE P
TMS 516 CE P
TMS 524 CE P
Référence
318114
318122
318129
318136
Caractéristiques
Courant max LNB
500mA
500mA
500mA
500mA
Niveau de sortie max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
passive
passive
passive
passive
Commandes de commutation
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
13/18 V, 0/22 kHz
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-4...0 ±2dB
-4...0 ±2dB
-4...0 ±2dB
-4...0 ±2dB
Gain TER [47-862 MHz]
-15 ±3dB
-33 ±3dB
-33 ±3dB
-33 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation TER vers SAT
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation) Verte (alimentation) Verte (alimentation) Verte (alimentation)
Courant max sur chaque sortie
35mA
27mA
27mA
29mA
(alimentée par le décodeur)
Plage de température
0... +55 °C
0... +55 °C
0... +55 °C
0... +55 °C
Connecteurs
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
Code couleur bandes et polarités BIS
HL=Vert, HH=Jaune HL=Vert, HH=Jaune HL=Vert, HH=Jaune HL=Vert, HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
Connecteur d’entrée DC
5.5 / 2.1 mm
5.5 / 2.1 mm
5.5 / 2.1 mm
5.5 / 2.1 mm
Nombre d’entrées
5
5
5
5
Sorties usagers
8
12
16
24
Mécanique
Hauteur
140 mm
140 mm
140 mm
140 mm
Largeur
140 mm
220 mm
220 mm
240 mm
Profondeur
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
21/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 2 satellites, Terrestre actif.
Alimentation secteur intégrée.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 9xx SE A-EU sont
„„
Commutateur autonome 2 satellites / 8...32 sorties usagers
des commutateurs BIS autonomes permettant la diffusion de
„„
Terrestre actif
deux positions satellite (8 polarités) et des signaux terrestres.
„„
Alimentation secteur intégrée
Les différentes versions proposent de 8 à 32 sorties usagers,
„„
Téléalimentation LNB : 900 mA
une voie terrestre active, une alimentation secteur intégrée.
TMS 908 SE A-EU
TMS 924 SE A-EU
Référence. : 318206
Référence. : 318234
Code EAN 5702663182066
Code EAN 5702663182349
TMS 912 SE A-EU
TMS 932 SE A-EU
Référence : 318214
Référence : 318244
Code EAN 5702663182141
Code EAN 5702663182448
TMS 916 SE A-EU
Référence : 318224
Code EAN 5702663182240
22/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 2 satellites, Terrestre actif.
Alimentation secteur intégrée.
Terrestre
Terrestre
Nombre de positions
2
x
Legende :
passif
actif
1..4 x
satellites 1 ... 4
6
8 12 16 24 28
32Nombre de sorties usager
8
12 16 24 32
Type
TMS 908 SE A-EU TMS 912 SE A-EU TMS 916 SE A-EU TMS 924 SE A-EU TMS 932 SE A-EU
Référence
318206
318214
318224
318234
318244
Caractéristiques
Niveau de sortie max. SAT
100dBµV
100dBµV
100dBµV
100dBµV
100dBµV
à -35 dB IM3
Niveau de sortie max. TER
91dBµV
90dBµV
88dBµV
88dBµV
90dBµV
à -60dB IM3
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM1.0
DiSEqCTM 1.0
DiSEqCTM1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
40...862MHz
40...862MHz
40...862MHz
40...862MHz
40...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-5...+2 ±2dB
-2...+2 ±2dB
-2...+2 ±2dB
-2...+2 ±2dB
-2...+2 ±2dB
Gain TER [47-862 MHz]
-2 ±2dB
-2 ±2dB
-2 ±2dB
-2 ±2dB
-2 ±2dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
43mA
43mA
43mA
43mA
43mA
(alimentée par le décodeur)
Consommation d’énergie (typ.)
2,5W
5,5W
5,5W
6,5W
6,5W
Plage de température
0...+55 °C
0...+55 °C
0...+55 °C
0...+55 °C
0...+55 °C
Connecteurs
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
Code couleur bandes
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
et polarités BIS
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
F-femelle
Connecteur d’entrée DC
Aucun, Alimentation intégrée
Aucun, Alimentation intégrée
Nombre d’entrées
9
9
9
9
9
Sorties usagers
8
12
16
24
32
Mécanique
Hauteur
110 mm
198 mm
198 mm
198 mm
198 mm
Largeur
270 mm
272 mm
272 mm
390 mm
390 mm
Profondeur
63 mm
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
Boitier métal
23/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 2 satellites, Terrestre passif.
Alimentation secteur intégrée.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 9xx SE P-EU sont
„„
Commutateur autonome 2 satellites / 12...32 sorties usagers
des commutateurs BIS autonomes permettant la diffusion de
„„
Terrestre passif
deux positions satellite (8 polarités) et des signaux terrestres.
„„
Alimentation secteur intégrée
Les différentes versions proposent de 12 à 32 sorties usagers,
„„
Téléalimentation LNB : 1000 mA
une voie terrestre passive, une alimentation secteur intégrée.
TMS 912 SE P-EU
TMS 924 SE P-EU
Référence : 318216
Référence : 318236
Code EAN 5702663182165
Code EAN 5702663182363
TMS 916 SE P-EU
TMS 932 SE P-EU
Référence : 318226
Référence : 318246
Code EAN 5702663182264
Code EAN 5702663182462
24/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 2 satellites, Terrestre passif.
Alimentation secteur intégrée.
2
x
Terrestre
Terrestre
Nombre de positions
Legende :
passif
actif
1..4 x
satellites 1 ... 4
Nombre de sorties usager
6
8 12 16 24 28
32
8
12 16 24 32
Type
TMS 912 SE P-EU
TMS 916 SE P-EU
TMS 924 SE P-EU
TMS 932 SE P-EU
Référence
318216
318226
318236
318246
Caractéristiques
Niveau de sortie max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
passive
passive
passive
passive
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM1.0
DiSEqCTM 1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+2 ±2dB
-2...+2 ±2dB
-2...+2 ±2dB
-2...+2 ±2dB
Gain TER [47-862 MHz]
-32 ±3dB
-32 ±3dB
-32 ±3dB
-32 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
43mA
43mA
43mA
43mA
(alimentée par le décodeur)
Consommation d’énergie (typique)
0,5W
0,5W
0,5W
0,5W
Plage de température
0...+55 °C
0...+55 °C
0...+55 °C
0...+55 °C
Connecteurs
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
Code couleur bandes
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
et polarités BIS
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
Aucun,
Aucun,
Aucun,
Aucun,
Connecteur d’entrée DC
Alimentation
Alimentation
Alimentation
Alimentation
intégrée
intégrée
intégrée
intégrée
Nombre d’entrées
9
9
9
9
Sorties usagers
12
16
24
32
Mécanique
Hauteur
198 mm
198 mm
198 mm
198 mm
Largeur
272 mm
272 mm
390 mm
390 mm
Profondeur
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
25/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 2 satellites, Terrestre passif.
Alimentation par le terminal usager.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 9xx SE P-R sont
„„
Commutateur BIS autonome 2 satellites / 8... 16 sorties usagers
des commutateurs BIS autonomes permettant la diffusion de
„„
Terrestre passif
deux positions satellite (8 polarités) et des signaux terrestres.
„„
Alimentation interne (27 mA) et LNB assurée
Les différentes versions proposent de 8 à 16 sorties usagers,
par le terminal usager
une voie terrestre passive, leur alimentation interne et celle du
LNB est assurée par le terminal satellite raccordé sur la sortie
usager.
TMS 908 SE P-R
TMS 912 SE P-R
Référence : 318210
Référence : 318218
Code EAN 5702663182103
Code EAN 5702663182189
TMS 916 SE P-R
Référence : 318228
Code EAN 5702663182288
26/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 2 satellites, Terrestre passif.
Alimentation par le terminal usager.
2
x
Terrestre
Terrestre
Nombre de positions
Legende :
passif
actif
1..4 x
satellites 1 ... 4
Nombre de sorties usager
6
8 12 16 24 28
32
8 12 16
Type
TMS 908 SE P-R
TMS 912 SE P-R *
TMS 916 SE P-R *
Référence
318210
318218
318228*
Caractéristiques
Niveau de sortie max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
passive
passive
passive
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+3 ±2dB
-2...+2 ±2dB
-2...+2 ±2dB
Gain TER [47-862 MHz]
-15 ±3dB
-32 ±3dB
-32 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
56mA
56mA
56mA
(alimentée par le décodeur)
Plage de température
0...+55 °C
0...+55 °C
0...+55 °C
Connecteurs
Code couleur bandes
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
et polarités BIS
HL=Vert, HH=Jaune
HL=Vert, HH=Jaune
HL=Vert, HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
Aucun, téléalimentés
Aucun, téléalimentés
Aucun, téléalimentés
Connecteur d’entrée DC
par le récepteur
par le récepteur
par le récepteur
Nombre d’entrées
9
9
9
Sorties usagrers
8
12
16
Mécanique
Hauteur
110 mm
198 mm
198 mm
Largeur
230 mm
272 mm
272 mm
Profondeur
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
* Disponible à partir du 2ème semestre 2018
27/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 2 satellites, Terrestre passif.
Alimentation externe.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS cascadables
Les commutateurs BIS Triax de la série TMS 9xx CE P sont des
„„
Commutateur cascadable 2 satellites / 8... 32 sorties usagers.
commutateurs BIS cascadables permettant la diffusion de deux
„„
Terrestre passif
positions satellite (8 polarités) et des signaux terrestres.
Les différentes versions proposent de 8 à 32 sorties usagers,
une voie terrestre passive, alimentation externe.
TMS 908 CE P
TMS 924 CE P
Référence : 318212
Référence : 318242
Code EAN 5702663182127
Code EAN 5702663182424
TMS 912 CE P
TMS 932 CE P
Référence : 318222
Référence : 318252
Code EAN 5702663182226
Code EAN 5702663182523
TMS 916 CE P
Référence : 318232
Code EAN 5702663182325
28/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 2 satellites, Terrestre passif.
Alimentation externe.
Terrestre
Terrestre
Nombre de positions
2
x
Legende :
passif
actif
1..4 x
satellites 1 ... 4
Nombre de sorties usager
6
8 12 16 24 28
32
8 12 16 24
Type
TMS 908 CE P
TMS 912 CE P
TMS 916 CE P
TMS 924 CE P
TMS 932 CE P
Référence
318212
318222
318232
318242
318252
Caractéristiques
NS max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
100dBµV
100dBµV
NS max. TER à -60dB IM3
passive
passive
passive
passive
passive
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-0...+2 ±2dB
-2...0 ±2dB
-2...0 ±2dB
-2...0 ±2dB
-2...0 ±2dB
Gain TER [47-862 MHz]
-26 ±2dB
-32 ±3dB
-32 ±3dB
-32 ±3dB
-32 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
43mA
43mA
43mA
43mA
43mA
(alimentée par le décodeur)
Plage de température
0... +55 °C
0... +55 °C
0... +55 °C
0... +55 °C
0... +55 °C
Connecteurs
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
Code couleur bandes
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
et polarités BIS
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
F-femelle
Connecteur d’entrée DC
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
Nombre d’entrées
9
9
9
9
9
Sorties usagers
8
12
16
24
32
Mécanique
Hauteur
198 mm
198 mm
198 mm
198 mm
198 mm
Largeur
124 mm
185 mm
185 mm
302 mm
302 mm
Profondeur
63 mm
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
Boitier métal
29/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 3 satellites, Terrestre passif.
Alimentation secteur intégrée.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 13xx SE P-EU sont
„„
Commutateur autonome 3 satellites / 12...32 sorties usagers
des commutateurs BIS autonomes permettant la diffusion de trois
„„
Terrestre passif
positions satellite (12 polarités) et des signaux terrestres. Les
„„
Alimentation secteur intégrée
différentes versions proposent de 12 à 32 sorties usagers, une
„„
Téléalimentation LNB disponible : 1500 mA
voie terrestre passive, une alimentation secteur intégrée.
TMS 1312 SE P-EU
TMS 1324 SE P-EU
Référence : 318314
Référence : 318330
Code EAN 5702663183148
Code EAN 5702663183308
TMS 1316 SE P-EU
TMS 1332 SE P-EU
Référence : 318322
Référence : 318338
Code EAN 5702663183223
Code EAN 5702663183384
30/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 3 satellites, Terrestre passif.
Alimentation secteur intégrée.
x
Terrestre
Terrestre
Nombre de positions
4
Legende :
passif
actif
1..4 x
satellites 1 ... 4
6
8 12 16 24 28
32Nombre de sorties usager
12 16 24 32
Type
TMS 1312 SE P-EU
TMS 1316 SE P-EU
TMS 1324 SE P-EU
TMS 1332 SE P-EU
Référence
318314
318322
318330
318338
Caractéristiques
Niveau de sortie max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
passive
passive
passive
passive
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+2 ±2dB
-2...+2 ±2dB
-5...-2 ±2dB
-5...-2 ±2dB
Gain TER [47-862 MHz]
-30 ±3dB
-30 ±3dB
-33 ±3dB
-33 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
68mA
68mA
68mA
68mA
(alimentée par le décodeur)
Plage de température
0...+55°C
0...+55°C
0...+55°C
0...+55°C
Connecteurs
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
Code couleur bandes et polarités BIS
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
Aucun,
Aucun,
Aucun,
Aucun,
Connecteur d’entrée DC
Alimentation
Alimentation
Alimentation
Alimentation
intégrée
intégrée
intégrée
intégrée
Nombre d’entrées
13
13
13
13
Sorties usagers
12
16
24
32
Mécanique
Hauteur
286 mm
286 mm
286 mm
286 mm
Largeur
272 mm
272 mm
395 mm
395 mm
Profondeur
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
31/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 3 satellites, Terrestre passif.
Alimentation externe.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS cascadables
Les commutateurs BIS Triax de la série TMS 13xx CE P sont
„„
Commutateur cascadable BIS 3 satellites / 8... 32 sorties usagers
des commutateurs BIS cascadables permettant la diffusion de
„„
Terrestre passif
trois positions satellite (12 polarités) et des signaux terrestres.
Les différentes versions proposent de 8 à 32 sorties usagers,
une voie terrestre passive, alimentation externe.
TMS 1308 CE P
TMS 1324 CE P
Référence : 318310
Référence : 318334
Code EAN 5702663183100
Code EAN 5702663183346
TMS 1312 CE P
TMS 1332 CE P
Référence : 318318
Référence : 318342
Code EAN 5702663183186
Code EAN 5702663183421
TMS 1316 CE P
Référence : 318326
Code EAN 5702663183261
32/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 3 satellites, Terrestre passif.
Alimentation externe.
3
x
Nombre de positions
Terrestre
Terrestre
Legende :
passif
actif
1..4 x
satellites 1 ... 4
Nombre de sorties usager
6
8 12 16 24 28
32
8 12 16 24 32
Type
TMS 1308 CE P
TMS 1312 CE P
TMS 1316 CE P
TMS 1324 CE P
TMS 1332 CE P
Référence
318310
318318
318326
318334
318342
Caractéristiques
NS max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
100dBµV
100dBµV
NS max. TER à -60dB IM3
passive
passive
passive
passive
passive
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+2 ±2dB
-3...0 ±2dB
-3...0 ±2dB
-5...-2 ±2dB
-5...-2 ±2dB
Gain - TER [47-862 MHz]
-30 ±3dB
-30 ±3dB
-30 ±3dB
-33 ±3dB
-33 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
68mA
68mA
68mA
68mA
68mA
(alimentée par le décodeur)
Plage de température
0... +55 °C
0... +55 °C
0... +55 °C
0... +55 °C
0... +55 °C
Connecteurs
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
Code couleur bandes
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
et polarités BIS
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
F-femelle
Connecteur d’entrée DC
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
Nombre d’entrées
13
13
13
13
13
Sorties usagers
8
12
16
24
32
Mécanique
Hauteur
286 mm
286 mm
286 mm
286 mm
286 mm
Largeur
185 mm
185 mm
185 mm
304 mm
304 mm
Profondeur
63 mm
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
Boitier métal
33/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 4 satellites, Terrestre passif.
Alimentation secteur intégrée.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS autonomes
Les commutateurs BIS Triax de la série TMS 17xx SE P-EU sont
„„
Commutateur BIS autonome 4 satellites / 12... 32 sorties usagers
des commutateurs BIS autonomes permettant la diffusion de
„„
Terrestre passif
quatre positions satellite (16 polarités) et des signaux ter-
„„
Alimentation secteur intégrée
restres. Les différentes versions proposent de 12 à 32 sorties
„„
Téléalimentation LNB : 1500 mA
usagers, une voie terrestre passive, une alimentation secteur
intégrée.
TMS 1712 SE P-EU
TMS 1724 SE P-EU
Référence : 318414
Référence : 318430
Code EAN 5702663184145
Code EAN 5702663184305
TMS 1716 SE P-EU
TMS 1732 SE P-EU
Référence : 318422
Référence : 318438
Code EAN 5702663184220
Code EAN 5702663184381
34/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS autonomes 4 satellites, Terrestre passif.
Alimentation secteur intégrée.
4
x
Terrestre
Terrestre
Nombre de positions
Legende :
passif
actif
1..4
x
satellites 1 ... 4
6
8 12 16 24 28
32Nombre de sorties usager
12 16 24 32
Type
TMS 1712 SE P-EU
TMS 1716 SE P-EU
TMS 1724 SE P-EU
TMS 1732 SE P-EU
Référence
318414
318422
318430
318438
Caractéristiques
Niveau de sorite max. SAT à -35 dB IM3
100dBµV
100dBµV
100dBµV
100dBµV
Niveau de sortie max. TER à -60dB IM3
passive
passive
passive
passive
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM1.0
DiSEqCTM 1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-3...0 ±2dB
-3...0 ±2dB
-5...-2 ±2dB
-5...-2 ±2dB
Gain TER [47-862 MHz]
-30 ±3dB
-30 ±3dB
-33 ±3dB
-33 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Verte (alimentation)
Courant max sur chaque sortie
68mA
68mA
68mA
68mA
(alimentée par le décodeur)
Consommation d’énergie (typique)
5,5W
5,5W
5,5W
5,5W
Plage de température
0...+55 °C
0...+55 °C
0...+55 °C
0...+55 °C
Connecteurs
VL=Noir,
VL=Noir,
VL=Noir,
VL=Noir,
VH=Rouge,
VH=Rouge,
VH=Rouge,
VH=Rouge,
Code couleur bandes et polarités BIS
HL=Vert,
HL=Vert,
HL=Vert,
HL=Vert,
HH=Jaune
HH=Jaune
HH=Jaune
HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
Aucun,
Aucun,
Aucun,
Aucun,
Connecteur d’entrée DC
Alimentation
Alimentation
Alimentation
Alimentation
intégrée
intégrée
intégrée
intégrée
Nombre d’entrées
17
17
17
17
Sorties usagers
12
16
24
32
Mécanique
Hauteur
286 mm
286 mm
286 mm
286 mm
Largeur
272 mm
272 mm
395 mm
395 mm
Profondeur
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
35/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 4 satellites, Terrestre passif.
Alimentation externe.
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS cascadables
Les commutateurs BIS Triax de la série TMS 17xx CE P sont
„„
Commutateur BIS cascadable 4 satellites / 8... 32 sorties usagers
des commutateurs BIS cascadables permettant la diffusion
„„
Terrestre passif
de quatre positions satellite (16 polarités) et des signaux
terrestres. Les différentes versions proposent de 8 à 32 sorties
usagers, une voie terrestre passive, alimentation externe.
TMS 1708 CE P
TMS 1724 CE P
Référence : 318410
Référence : 318434
Code EAN 5702663184107
Code EAN 5702663184343
TMS 1712 CE P
TMS 1732 CE P
Référence : 318418
Référence : 318442
Code EAN 5702663184183
Code EAN 5702663184428
TMS 1716 CE P
Référence : 318426
Code EAN 5702663184268
36/52
Les solutions commutation BIS TRIAX©
Commutateurs BIS cascadables 4 satellites, Terrestre passif.
Alimentation externe.
4
x
Terrestre
Terrestre
Nombre de positions
Legende :
passif
actif
1..4 x
satellites 1 ... 4
Nombre de sorties usager
6
8 12 16 24 28
32
8 12 16 24 32
Type
TMS 1708 CE P
TMS 1712 CE P
TMS 1716 CE P
TMS 1724 CE P
TMS 1732 CE P
Référence
318410
318418
318426
318434
318442
Caractéristiques
Niveau de sorite max. SAT
100dBµV
100dBµV
100dBµV
100dBµV
100dBµV
à -35 dB IM3
Niveau de sortie max. TER
passive
passive
passive
passive
passive
à -60dB IM3
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
13/18 V, 0/22 kHz,
Commandes de commutation
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
DiSEqCTM 1.0
Bande de fréquences
Bande passante SAT
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
950...2400MHz
Bande passante TER
5...862MHz
5...862MHz
5...862MHz
5...862MHz
5...862MHz
Gain
Gain SAT (avec pente de 5 dB)
-2...+2 ±2dB
-3...0 ±2dB
-3...0 ±2dB
-5...-2 ±2dB
-5...-2 ±2dB
Gain TER [47-862 MHz]
-30 ±3dB
-30 ±3dB
-30 ±3dB
-33 ±3dB
-33 ±3dB
Isolation
Isolation de polarisation croisée H/V
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Isolation SAT vers TER
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
typ. 30dB
Adaptation
Pertes de retour entrées SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties SAT
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour entrées TER
>10dB
>10dB
>10dB
>10dB
>10dB
Pertes de retour sorties TER
>10dB
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
75Ω
Opérationnel
LEDs de contrôle
Verte (alimentation) Verte (alimentation) Verte (alimentation) Verte (alimentation) Verte (alimentation)
Courant max sur chaque sortie
68mA
68mA
68mA
68mA
68mA
(alimentée par le décodeur)
Plage de température
0... +55 °C
0... +55 °C
0... +55 °C
0... +55 °C
0... +55 °C
Connecteurs
Code couleur bandes
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
VL=Noir, VH=Rouge,
et polarités BIS
HL=Vert, HH=Jaune HL=Vert, HH=Jaune HL=Vert, HH=Jaune HL=Vert, HH=Jaune HL=Vert, HH=Jaune
Type de Connecteur
F-femelle
F-femelle
F-femelle
F-femelle
F-femelle
Connecteur d’entrée DC
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
5,5/2,1mm
Nombre d’entrées
17
17
17
17
17
Sorties usagers
8
12
16
24
32
Mécanique
Hauteur
286 mm
286 mm
286 mm
286 mm
286 mm
Largeur
185 mm
185 mm
185 mm
304 mm
304mm
Profondeur
63 mm
63 mm
63 mm
63 mm
63 mm
Matériau
Boitier métal
Boitier métal
Boitier métal
Boitier métal
Boitier métal
37/52
Les solutions commutation BIS TRIAX©
Amplificateur BIS 1 satellite
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des amplificateurs BIS
Dans une installation BIS COMMUTÉE, l‘amplificateur peut être
Il est conçu pour obtenir un niveau de signal optimal dans toute
utilisé en amplification de tête ou en compensation de pertes
l‘installation.
du réseau en amont.
TDA 415
TDA 418
Amplificateur 4 lignes BIS
Amplificateur 4 lignes BIS
Référence : 364415
Référence : 364418
Code EAN 5702663644151
Code EAN 3700113428100
TDA 432
TDA 433
Amplificateur 4 lignes BIS
Amplificateur 4 lignes BIS
2 x 4 sorties symétriques
2 x 4 sorties asymétriques
Référence : 364432
Référence : 364433
Code EAN 3700113428087
Code EAN 3700113428094
38/52
Les solutions commutation BIS TRIAX©
Amplificateur BIS 1 satellite
Type
TDA 415
TDA 418
TDA 432
TDA 433
Référence
364415
364418
364432
364433
Entrées
4 entrées BIS
4 entrées BIS
4 entrées BIS
4 entrées BIS
Sorties
4 sorties BIS
4 sorties BIS
2 x 4 sorties BIS
2 x 4 sorties BIS
directe
Type de sorties
directe
symétriques
asymétriques
en connectique F mâle
Caractéristiques
Bande passante
950-2200 MHz
950-2200 MHz
950-2200 MHz
950-2200 MHz
Gain SAT
12...17 dB
13...18 dB
30 / 30 dB
32 / 25 dB
17…32 dB ligne
Réglage gain SAT
Fixe
Fixe
15…30 dB
10…25dB dérivation
Niveau de sortie
114 dBµV ligne
105 dBµV
108 dBµV
2 x 112 dBµV
(IM3 -35dB)
107 dBµV dérivation
Egaliseur
Fixe 5dB
Fixe 5dB
0…10dB
0…10dB
Alimentation
Alimentation
15 VDC
15 VDC
15 VDC
15 VDC
Téléalimentation
Téléalimentation
Téléalimentation
Téléalimentation
Alimentation via
via 4 lignes BIS
via lignes BIS
via lignes BIS
via lignes BIS
indépendantes
ou par connecteur JAP
ou par connecteur JAP
ou par connecteur JAP
Consommation
150mA
125mA
380mA
380mA
Alimentation
Alimentation par le réseau
APD 213
APD 213
APD 213
à utiliser
Mécanique
Température de
-20…+55°C
-20…+55°C
-20…+55°C
-20…+55°C
fonctionnement
Dimensions
101 x 32 x 78 mm
100 x 50 x 90 mm
143 x 75 x 175 mm
143 x 75 x 175 mm
S’enfiche directement sur
Remarques
-
-
-
le TDD 111 ou le TDR 201
39/52
Les solutions commutation BIS TRIAX©
Amplificateur BIS de 2 à 4 satellites
Montage
FACILE
Garantie
2 ans
x 1
Caratéristiques communes des amplificateurs BIS
Dans une installation BIS COMMUTÉE, l‘amplificateur peut être
Il est conçu pour obtenir un niveau de signal optimal dans toute
utilisé en amplification de tête ou en compensation de pertes
l‘installation.
du réseau en amont.
TDA 815
TDA 832
Amplificateur 8 lignes BIS
Amplificateur 8 lignes BIS
2 x 8 sorties symétriques
Référence : 360437
Référence : 300832
Code EAN 3700113416480
Code EAN 3700113420678
TDA 833
TMS 17AMP
Amplificateur 8 lignes BIS
Amplificateur 16 BIS + TER
2 x 8 sorties asymétriques
Référence 301501
Référence : 300833
Code EAN 5702663015012
Code EAN 3700113420265
40/52
Les solutions commutation BIS TRIAX©
Amplificateur BIS de 2 à 4 satellites
Type
TDA 815
TDA 832
TDA 833
TMS 17AMP
Référence
360437
300832
300833
301501
Entrées
8 entrées BIS
8 entrées BIS
8 entrées BIS
16 entrées BIS+TER
Sorties
8 sorties BIS
2 x 8 sorties BIS
2 x 8 sorties BIS
16 sorties+TER
Type de sorties
directe
symétriques
asymétriques
directes
Caractéristiques
Bande passante
950-2200 MHz
950-2200 MHz
950-2200 MHz
950-2200 MHz
Gain SAT
13...18 dB
30 / 30 dB
32 / 25 dB
18 ... 24dB (17dB TER)
17…32 dB ligne
Réglage gain SAT
Fixe
15…30 dB
0 ... 10dB
10…25 dB dérivation
Niveau de sortie
114 dBµV ligne
SAT 110 dBµV
108 dBµV
2 x 112 dBµV
(IM3 -35dB)
107 dBµV dérivation
TER 105 dBµV
Egalisation SAT 0/6 dB
Egaliseur
Fixe 5dB
0…10dB
0…10dB
TER 0-15 dB
Alimentation
Alimentation
15 VDC
15 VDC
15 VDC
18 VDC
Téléalimentation
Téléalimentation
Téléalimentation
Alimentation directe
Alimentation via
via ligne BIS
via ligne BIS
via ligne BIS
(Power In) ou via lignes
ou via connecteur JAP
ou via connecteur JAP
ou via connecteur JAP
BIS (Power Link)
Consommation
250mA
760mA
760mA
900mA
Alimentation
APD 213
APD 213
APD 213
TMS ALIM UNI
à utiliser
Mécanique
Température de
-20…+55°C
-20…+55°C
-20…+55°C
-20…+55°C
fonctionnement
Dimensions
100 x 55 x 175 mm
143 x 75 x 175 mm
143 x 75 x 175 mm
152 x 355 x 51 mm
41/52
Les solutions commutation BIS TRIAX©
Amplificateur Terrestre et alimentations
Montage
FACILE
Garantie
2 ans
x 1
Amplificateur terrestre
TDA 930
Amplificateur terrestre
Gain 15-30 dB
Egalisateur 0/3/6/9 dB
A utiliser avec l’alimentation
APD213
Référence : 364130
Code EAN 3700113421774
Alimentations
APD 213
TMS 1533-55 PSU
Alimentation à découpage
Alimentation 15V 3,3A
15VDC / 3A, 2 fiches JAP
1 fiche 2,1 / 5,5
A utiliser avec la série TDA
A utiliser avec les
commutateurs TMS
Référence : 364027
cascadables
Code EAN 5702663640276
Référence : 318152
Code EAN 5702663181526
TMS ALIM UNI
Alimentation 18V 2A
1 connecteur F
A utiliser avec le TMS 17AMP
Référence : 300374
Code EAN 5702663003743
42/52
Les solutions commutation BIS TRIAX©
Accessoires
Répartiteurs, dérivateurs et accessoires
TDR 201
TDD 111
Répartiteur 4 entrées
Dérivateur 4 BIS
8 sorties BIS
vers 4 sorties lignes :
Pertes 5dB
pertes 2dB
Borne d’injection
4 sorties dérivées :
d’alimentation type APD 213
pertes 11dB
Référence : 364051
Référence : 364061
Code EAN 5702663640511
Code EAN 5702663640610
T5 ADJ TAP 1 way
T5 ADJ TAP 2 way
Dérivateur 1 direction
Dérivateur 2 directions
4 x BIS+TER ajustable
4 x BIS+TER ajustable
2 x Dérivateurs SAT TER
2 x Dérivateurs SAT TER
réglables 12-30 dB
réglables 12-30 dB
Passage SAT : 1-2 dB
Passage SAT : 2-4 dB
Passage TER : 1 dB
Passage TER : 3,5 dB
Référence : 318160
Référence : 318161
Code EAN 5702663181601
Code EAN 5702663181618
RFC 75
RTF 75DC
Résistance terminale F-male
Résistance terminale F
Sachet de 5 pcs.
avec stop courant
Référence : 153054
Référence : 711750
Code EAN 5702661530548
Code EAN 3700113411010
F 72
TMM F
Raccord F mâle / F mâle
Raccord F mâle / F mâle
à visser
“rapide”. Sachet de 5 pièces.
Référence : 360901
Référence : 370009
Code EAN 3700113425055
Code EAN 5702663700093
CHF 015
CHF 125
Cordon HF coudé
Cordon HF coudé
2 x F-mâles rapide - 15 cm
2 x F-mâles rapide - 25 cm
Référence : 360408
Référence : 724006
Code EAN 3700113426694
Code EAN 5702667240069
CHF 126
TMM LK
Cordon HF coudé
5 Cordons HF couleurs
2 x F-mâles rapide - 50 cm
2 x F-mâles droit - 25 cm
Référence : 724012
Référence : 305309
Code EAN 5702667240120
Code 5702663053090
43/52
Câbles 18 multi couleurs TRIAX©
Code couleur compatible avec les commutateurs BIS TRIAX©
CPR
LTE
EN50575
Protected
Compliant
Câble MULTI couleurs Triple blindage TRIAX©
Les câbles MULTI TRIAX sont des câbles de qualité premium, de classe A, destinés à être utilisés dans des installation
BIS commutée. Le code des couleurs de nos câbles est compatible avec les commutateurs BIS TRIAX. Une ame en cuivre
et un blindage élevé classe A réduiront les pertes du signal de votre installation.
18 MULTI 4
18 MULTI 4 PE
PVC noir - Touret de 100 m
PE noir - Touret de 100 m
Référence : 731073
Référence : 731077
Code EAN 5702667310731
Code EAN 5702667310779
18 MULTI 5
18 MULTI 9
PVC blanc - Touret de 100 m
PVC noir - Touret de 100 m
Référence : 731074
Référence : 731076
Code EAN 5702667310748
Code EAN 5702667310762
44/52
Câbles 18 multi couleurs TRIAX©
Une gamme de câbles optimisés pour répondre à vos besoins
Type
18 MULTI 4
18 MULTI 4 PE
18 MULTI 5
18 MULTI 9
Câble 4 couleurs
Câble 4 couleurs
Câble 5 couleurs
Câble 9 couleurs
PVC noir
PE noir
PVC blanc
PVC noir
Touret 100 m
Touret 100 m
Touret 100 m
Touret 100 m
Référence
731073
731077
731074
731076
CONSTRUCTION
Matériau de l’âme
Cu
Cu
Cu
Cu
Diamètre de l’âme
1.02 ± 0.01mm
1.02 ± 0.01mm
1.02 ± 0.01mm
1.02 ± 0.02mm
Matériau du diélectrique
PE gaz injecté
PE gaz injecté
PE gaz injecté
PE gaz injecté
Diamètre du diélectrique
4.8 ± 0.15mm
4.8 ± 0.15mm
4.8 ± 0.15mm
4.8 ± 0.15mm
Blindage feuille 1 - matériau
Al/Pet/Al
Al/Pet/Al
Al/Pet/Al
Al/Pet/Al
Blindage (Second) - matériau de la tresse
Al
Al
Al
Al
Blindage (second) tresse de recouvrement
43 ± 2%
43 ± 2%
43 ± 2%
43 ± 2%
Troisième blindage - feuille 2 - matériau
Al/Pet
Al/Pet
Al/Pet
Al/Pet
DDiamètre de la gaine
6.7 ± 0.2mm
6.7 ± 0.2mm
6.7 ± 0.2mm
6.7 ± 0.2mm
Matériau de la gaine
PVC
PE
PVC
PVC
BLINDAGE
Atténuation de blindage @ 30-1000 MHz
> 85dB
> 85dB
> 85dB
> 85dB
Atténuation de blindage @ 1000-2000 MHz
> 75dB
> 75dB
> 75dB
> 75dB
Atténuation de blindage @ 2000-3000 MHz
> 65dB
> 65dB
> 65dB
> 65dB
ATTÉNUATION
Atténuation @ 5 MHz
2.1dB
2.1dB
2.1dB
2.1dB
Atténuation @ 50 MHz
4,9dB
4,9dB
4,9dB
4,9dB
Atténuation @ 200 MHz
10dB
10dB
10dB
10dB
Atténuation @ 800 MHz
18dB
18dB
18dB
18dB
Atténuation @ 1000 MHz
22,5dB
22,5dB
22,5dB
22,5dB
Atténuation @ 1350 MHz
25dB
25dB
25dB
25dB
Atténuation @ 1750 MHz
29dB
29dB
29dB
29dB
Atténuation @ 2150 MHz
32dB
32dB
32dB
32dB
ADAPTATION
Adaptation @ 5-470 MHz
> 18 dB
> 18 dB
> 18 dB
> 18 dB
Adaptation @ 470-1000 MHz
> 16 dB
> 16 dB
> 16 dB
> 16 dB
Adaptation @ 1000-2000 MHz
> 12 dB
> 12 dB
> 12 dB
> 12 dB
Adaptation @ 2000-3000 MHz
> 12 dB
> 12 dB
> 12 dB
> 12 dB
ELECTRIQUE
Impédance
75 ± 5Ω
75 ± 5Ω
75 ± 5Ω
75 ± 5Ω
Capacité
52.0 ± 3pF/m
52.0 ± 3pF/m
52.0 ± 3pF/m
52.0 ± 3pF/m
Résistance intérieure DC
< 21,3Ω/km
< 21,3Ω/km
< 21,3Ω/km
< 21,3Ω/km
Résistance extérieure DC
< 40Ω/km
< 40Ω/km
< 40Ω/km
< 40Ω/km
OPERATIONAL
Utilisation
Intérieure
Extérieure
Intérieure
Intérieure
Classe au feu
Eca
Fca
Eca
Eca
MECHANIQUE
Couleurs gaine extérieure
Noir
Noir
Blanc
Noir
Longueur (m)
100m
100m
100m
100m
Rayon de courbure minimum
190mm
190mm
185mm
205mm
45/52
Commutateurs BIS optiques TRIAX©
Les TOM intègrent la réception optique et la commutation BIS
Montage
FACILE Garantie
2 ans
x 1
Caratéristiques communes des commutateurs BIS optiques
Les commutateurs BIS Optiques intègrent la réception
„„
Tout-en-un : Récepteur, Convertisseur optique/électrique
optique et la commutation BIS dans un boitier.
et Commutateur BIS.
Le commutateur optique intègre un convertisseur optique
„„
Compatible avec les produits optiques LNB TOL 32
vers coaxial.
TOL 64 ou le système optique complet TOU qui diffuse
Toutes les bandes et polarités satellite ainsi que les signaux
les signaux SATELLITE et TERRESTRE (TNT, DAB, FM).
terrestres sont disponibles sur chaque sortie abonnés. Les
„„
Boitier compact, fiabilité grâce la technologie ASIC
bandes et polarités satellite sont sélectionnées par le récep-
utilisée.
teur satellite à l’aide des signaux DiSEqC©.
„„
Idéal pour des réseaux satellite FTTH/FTTB
Le commutateur optique maître autonome est le module
du fait de son faible encombrement, gain de place de
de base pour la réception d’une position satellite et des
par l’absence de câble coaxiaux à poser entre le récepteur
signaux terrestres et peut desservir 8 ou 16 sorties
optique et le commutateur BIS.
usagers, sur lesquelles les récepteurs satellite se
„„
Evolution aisée du système pour traiter
raccordent directement.
plusieurs satellite.
L’installation peut être étendue pour distribuer 2, 3
„„
Alimentation fournie uniquement nécessaire
ou 4 satellites simplement en couplant plusieurs commuta-
pour le commutateur maître.
teurs optiques secondaires au commutateur optique maître.
TOM 08 M, Commutateur
TOM 16 M, Commutateur
optique Maître 8 sorties
optique Maître 16 sorties
Référence : 307697
Référence : 307696
Code EAN 5702663076976
Code EAN 5702663076969
TOM 08 S, Commutateur
TOM 16 S, Commutateur
optique secondaire 8 sorties
optique secondaire 16 sorties
Référence : 307699
Référence : 307698
Code EAN 5702663076990
Code EAN 5702663076983
Les commutateurs BIS secondaires
sont couplés au commutateur maître
46/52
1 SAT
2 SAT
3 SAT
4 SAT
Commutateurs BIS optiques TRIAX©
Commutateurs maîtres et commutateurs secondaires
SAT 2
SAT 1
TER
LNB
LNB
optique
optique
TNT/DAB/FM
TOL 64
TWL 01
SAT 1+TER
SAT 2
Amplificateur
Kit optique
multibandes TER
TOU 232 SA
Alimentation
12V
2 répartiteurs
optique
TOS 04 D
Commutateurs
optique
TOM 16 S
Secondaire
TOM 16 M
12VPower supply
Maître
Fibre optique
Câble coaxial
Type
TOM 08 M
TOM 08 S
TOM 16 M
TOM 16 S
Commutateur optique
Commutateur optique
Commutateur optique
Commutateur optique
Maître 8 sorties
Secondaire 8 sorties
Maître 16 sorties
Secondaire 16 sorties
Référence
307697
307699
307696
307698
Longeur d’onde
1100...1650nm
1100...1650nm
1100...1650nm
1100...1650nm
Puissance d’entrée optique
-12...-3 (TOL32, TOU232)
-12...-3 (TOL32, TOU232)
-12...-3 (TOL32, TOU232)
-12...-3 (TOL32, TOU232)
-14...-3 (TOL64) dBm
-14...-3 (TOL64) dBm
- 14...-3 (TOL64) dBm
-14...-3 (TOL64) dBm
Caractéristiques
Niveau de sortie SAT
75dBµV
-
75dBµV
-
Niveau de sortie TER
69dBµV
-
69dBµV
-
Bande de fréquences
Bande passante RF
polarités horizontales
3.4...5.45GHz
3.4...5.45GHz
3.4...5.45GHz
3.4...5.45GHz
Bande passante RF
polarités verticales
0.95...3.0GHz
0.95...3.0GHz
0.95...3.0GHz
0.95...3.0GHz
Bande passante terrestre
470...854MHz
-
470...854MHz
-
Bande passante DAB
174...241MHz
-
174...241MHz
-
Bande passante FM
88...108MHz
-
88...108MHz
-
Adaptation
Adaptation
>10dB
>10dB
>10dB
>10dB
Caractéristiques électriques
Impédance
75Ω
75Ω
75Ω
75Ω
Opérationnel
Tension d’alimentation AC
100...240VAC
-
100...240VAC
-
Tension d’alimentation DC
12VDC
12VDC
12VDC
12VDC
Consommation d’énergie (typ.)
1200mA
Alimenté par le Maître
1200mA
Alimenté par le Maître
pour 4 satellites
Alimentation
Incluse
-
Incluse
-
Température de fonctionnement
-20... +50°C
-20... +50°C
-20... +50°C
-20... +50°C
Connecteurs
Connecteur Entrée
FC/PC
FC/PC
FC/PC
FC/PC
Connecteur Sortie
8 x F-mâle / F- femelle
8 x F-mâle / F- femelle
16 x F-mâle / F- femelle
16 x F-mâle / F- femelle
Connecteur de sortie
8 x F femelle
8 x F femelle
16 x F femelle
16 x F femelle
Mécanique
Dimensions du produit (HxPxL)
227 x 95 x 67,5 mm
227 x 95 x 67,5 mm
227 x 138 x 67,5 mm
227 x 138 x 67,5 mm
Poids brut
1,200 kg
1,150 kg
1,850 kg
1,800 kg
47/52
Accessoires optiques TRIAX©
Câbles optiques renforcés avec connectique FC/PC
Montage
FACILE Garantie
x 1
2 ans
Caratéristiques communes des câbles optiques
Pré-assemblés avec des connecteurs optiques FC/PC aux deux extrémités pour faciliter l’installation
„„
Atténuation de 0.3 dB par km
„„
Version adapté pour une installation intérieure
„„
Fibre mono-mode G 657A, 9/125 µm
„„
Protection contre l‘écrasement - acier flexible renforcé
„„
Gaine PVC avec protection UV pour des installations
dans les bâtiments et à l‘extérieur
TFC 01
TFC 10
Jarretière optique FC/PC
Jarretière optique FC/PC
Référence : 307661
Référence : 307664
Code EAN 5702663076617
Code EAN 5702663076648
TFC 03
TFC 15
Jarretière optique FC/PC
Jarretière optique FC/PC
Référence : 307662
Référence : 307665
Code EAN 5702663076624
Code EAN 5702663076655
TFC 05
TFC 20
Jarretière optique FC/PC
Jarretière optique FC/PC
Référence : 307663
Référence : 307666
Code EAN 5702663076631
Code EAN 5702663076662
48/52
Câbles optiques TRIAX©
Jarretière optiques FC/PC
TFC 30
TFC 100
Jarretière optique FC/PC
Jarretière optique FC/PC
Référence : 307667
Référence : 307671
Code EAN 5702663076679
Code EAN 5702663076716
TFC 40
TFC 150
Jarretière optique FC/PC
Jarretière optique FC/PC
Référence 307668
Référence 307660
Code EAN 5702663076686
Code EAN 5702663076600
TFC 50
TFC 200
Jarretière optique FC/PC
Jarretière optique FC/PC
Référence 307669
Référence 307672
Code EAN 5702663076693
Code EAN 5702663076723
TFC 75
TFC 500
Jarretière optique FC/PC
Jarretière optique FC/PC
Référence 307670
Référence 307675
Code EAN 5702663076709
Code EAN 5702663076754
Type
TFC 01
TFC 03
TFC 05
TFC 10
TFC 15
TFC 20
TFC 30
FC/PC
FC/PC
FC/PC
FC/PC
FC/PC
FC/PC
FC/PC
Référence
307661
307662
307663
307664
307665
307666
307667
CARATÉRISTIQUES OPTIQUES
Atténuation optique
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
1310/1550 nm
dB/km
dB/km
dB/km
dB/km
dB/km
dB/km
dB/km
MECANIQUE
Longueur de Câble
1m
3m
5m
10m
15m
20m
30m
Couleur
Gris
Gris
Gris
Gris
Gris
Gris
Gris
Type
TFC 40
TFC 50
TFC 75
TFC 100
TFC 150
TFC 200
TFC 500
FC/PC
FC/PC
FC/PC
FC/PC
FC/PC
FC/PC
FC/PC
Référence
307668
307669
307670
307671
307660
307672
307675
CARATÉRISTIQUES OPTIQUES
Atténuation optique
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
0.35/0.25
1310/1550 nm
dB/km
dB/km
dB/km
dB/km
dB/km
dB/km
dB/km
MECANIQUE
Longueur de Câble
40m
50m
75m
100m
150m
200m
500m
Couleur
Gris
Gris
Gris
Gris
Gris
Gris
Gris
49/52
Câbles optiques TRIAX©
Câbles et jarretières pour réseau optique
Montage
FACILE
Garantie
x 1
2 ans
Caratéristiques communes des jarretières optiques
Pré-assemblées avec des connecteurs optiques aux deux extrémités pour faciliter l’installation
„„
Atténuation de 0.3 dB par km
„„
Leur inserts renforcés en aramide permettant
„„
Fibre mono-mode G 657A, 9/125 µm
leur traction
„„
installation en VRD non immergé
„„
Insert en gel pour protéger des moisissures
„„
Gaine PE extrêmement résistante, résistante aux UV
„„
Sans armature acier
TDB 050 Câble PE
TDB 200 Câble PE
2 fibres optiques
2 fibres optiques
Connectique FC/PC
Connectique FC/PC
Longueur du câble : 50 m
Longueur du câble : 200 m
Référence : 307760
Référence : 307762
Code EAN 5702663077607
Code EAN 5702663077621
TDB 100 Câble PE
TDB 500 Câble PE
2 fibres optiques
2 fibres optiques
Connectique FC/PC
Connectique FC/PC
Longueur du câble : 100 m
Longueur du câble : 500 m
Référence : 307761
Référence : 307763
Code EAN 5702663077614
Code EAN 5702663077638
Type
TDB 050 Câble PE
TDB 100 Câble PE
TDB 200 Câble PE
TDB 500 Câble PE
2 fibres optiques
2 fibres optiques
2 fibres optiques
2 fibres optiques
Référence
307760
307761
307762
307763
CARACTÉRISTIQUES OPTIQUE
Atténuation optique 1310/1550 nm
0.35/0.25 dB/km
0.35/0.25 dB/km
0.35/0.25 dB/km
0.35/0.25 dB/km
CONNECTEURS
Connecteurs optiques
FC/PC
FC/PC
FC/PC
FC/PC
MECANIQUE
Gaine
Gaine PE très resistante, résistante aux UV
Diamètre de la gaine (mm)
6.0mm
6.0mm
6.0mm
6.0mm
Longueur (m)
50m
100m
200m
500m
50/52
Contact
RESPONSABLE
ZONE NORD
Lionel NOWARA
Bruno SABLON
Grégori LOPEZ
J.-Pierre ROUSSEAU
Johann DANAIRE
Olivier FEHLMANN
LNO@triax.com
BSA@triax.com
GRLO@triax.com
JPR@triax.com
JODA@triax.com
OFE@triax.com
06 86 46 85 19
06 09 62 81 05
06 86 46 68 09
06 86 46 61 20
06 73 42 45 14
06 82 83 13 71
LILLE
ORLEANS
PARIS
NANCY
GRAND OUEST
27-59-60
28-37-41-45-72
75-92-93
02-08-10-51-52
14-22-29-35
STRASBOURG
77-78-86-89-91
94-95
54-55-57-88
44-49-50-53-56
67-68
62-76-80
Luxembourg
61-79-85
ZONE
NORD
01 Pays de Gex
ZONE
SUD
RESPONSABLE
ZONE SUD
Jean VASSEUR
Jean-Luc COLARD
Thomas ARBONA
René COUDERC
Christian VIX
Manuel MARINHO
JVA@triax.com
JLC@triax.com
THAR@triax.com
RCO@triax.com
CVI@triax.com
MMA@triax.com
06 80 98 85 59
06 86 46 61 22
06 09 83 92 00
06 86 46 64 56
06 86 46 61 18
06 86 46 61 17
BORDEAUX
DIJON
NICE
CLERMONT-FERRAND
09-16-17-24
01-18-21-25
04-05-06-13
03-07-12-15-19
MONTPELLIER
ANNECY
31-32-33-40-47
36-39-58-69
26-83-84
23-30-42-43-46
11-34-66
01 Pays de Gex
64-65
70-71-90
2B-2A
48-63-81-82-87
38-73-74
51/52
TRIAX Sàrl
13 rue du Chemin de Fer
BP 61027
67451 MUNDOLSHEIM Cedex
Tel : 03 88 18 09 09
Fax : 03 88 18 09 15
Courriel : sc@triax.com
Rendez-vous sur triax.fr
pour plus d’infos
Contact
triax.fr/contact
Copyright @ 2018 TRIAX.
Tous droits réservés.
Le logo TRIAX et TRIAX multimédia
sont des marques déposées
ou des marques commerciales
de la Société TRIAX ou de ses filiales.
Toutes les caractéristiques techniques
dans ce catalogue peuvent être sujettes à des
modifications sans préavis.
Photos non-contractuelles.
triax.fr
