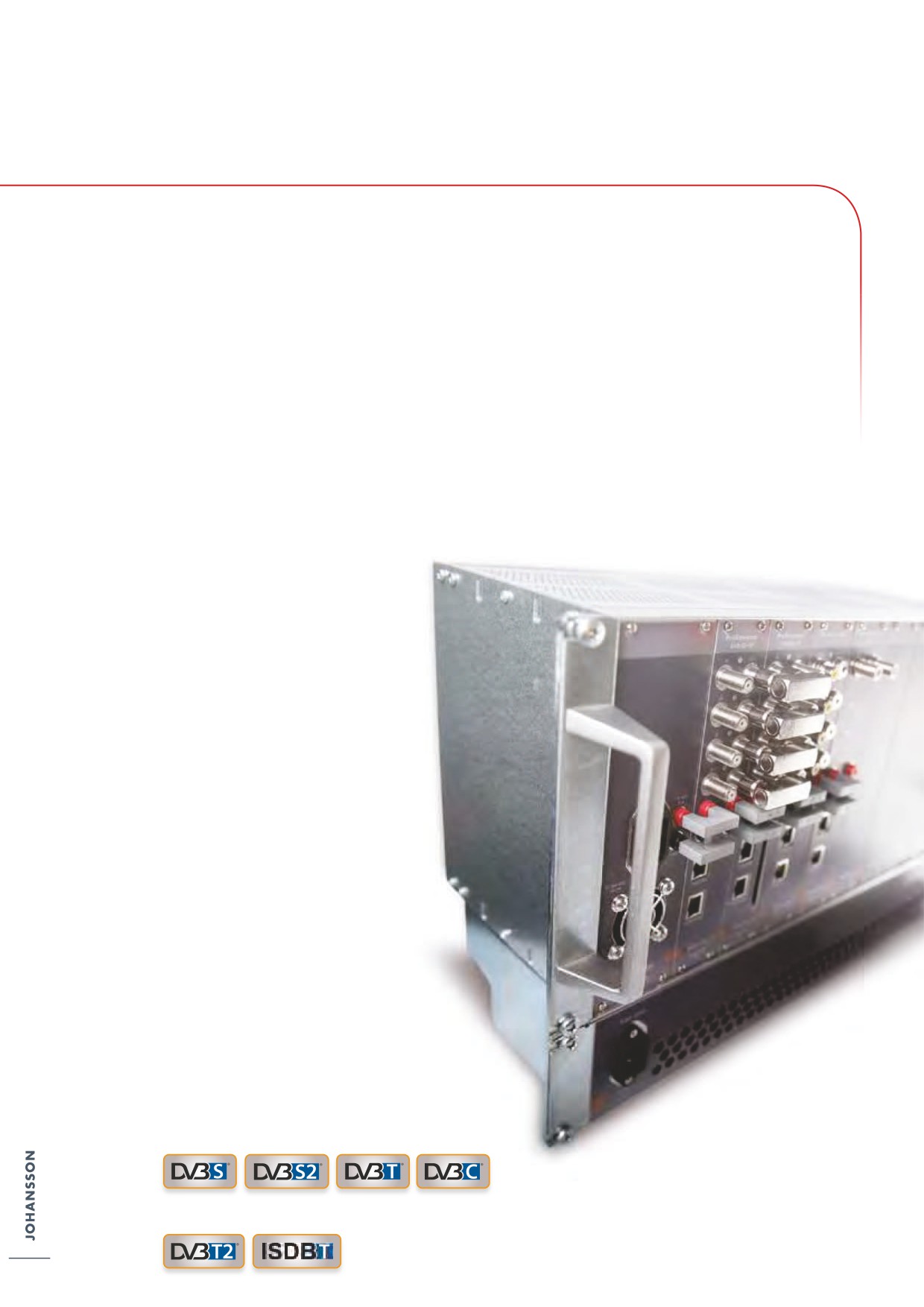

Digital Modular Headends

f Johansson a développé une gamme complète de stations de têtes numériques modulaires

(Digital Modular Headends, DMH).Ce sont des systèmes performants de distribution TV

pour les bâtiments de moyenne et de grande taille. Nous offrons une gamme complète de

produits, comprenant des modulateurs COFDM (DVB-T), QAM (DVB-C) et des streamers

IPTV. Tous ces produits sont disponibles avec satellite (DVB-S/S2), terrestre (DVB-T/T2), câble

(DVB-C) ou entrées A/V (SD et HD). Grâce à la conception modulaire, le système est évolutif

en fonction de vos besoins spécifiques.

Nous vous présentons également notre configurateur de système (page 20).

Le dernier né de la station de tête modulaire numérique est le ProFlex. Ce module très

puissant et flexible permet de recevoir jusqu’à 8 transpondeurs satellites issus de 4 entrées

séparées. 2 emplacements CAM sont prévus pour le décryptage des chaînes payantes.

Il peut aussi bien transmettre les signaux en RF (DVB-T ou DVB-C) qu’en IP (SPTS ou MPTS).

De plus, le port IP bidirectionnel

peut également recevoir les

signaux IP et les moduler en une

porteuse DVB-T ou DVB-C.

Voir notre ‘Universe’ dans la catégorie ‘Modulateur Numérique et Streamer’ et

le ‘Modulateur & IP Streamer’ dans la catégorie ‘Station Compacte Numérique’.

Station de Tête Modulaire

NOUVEAU

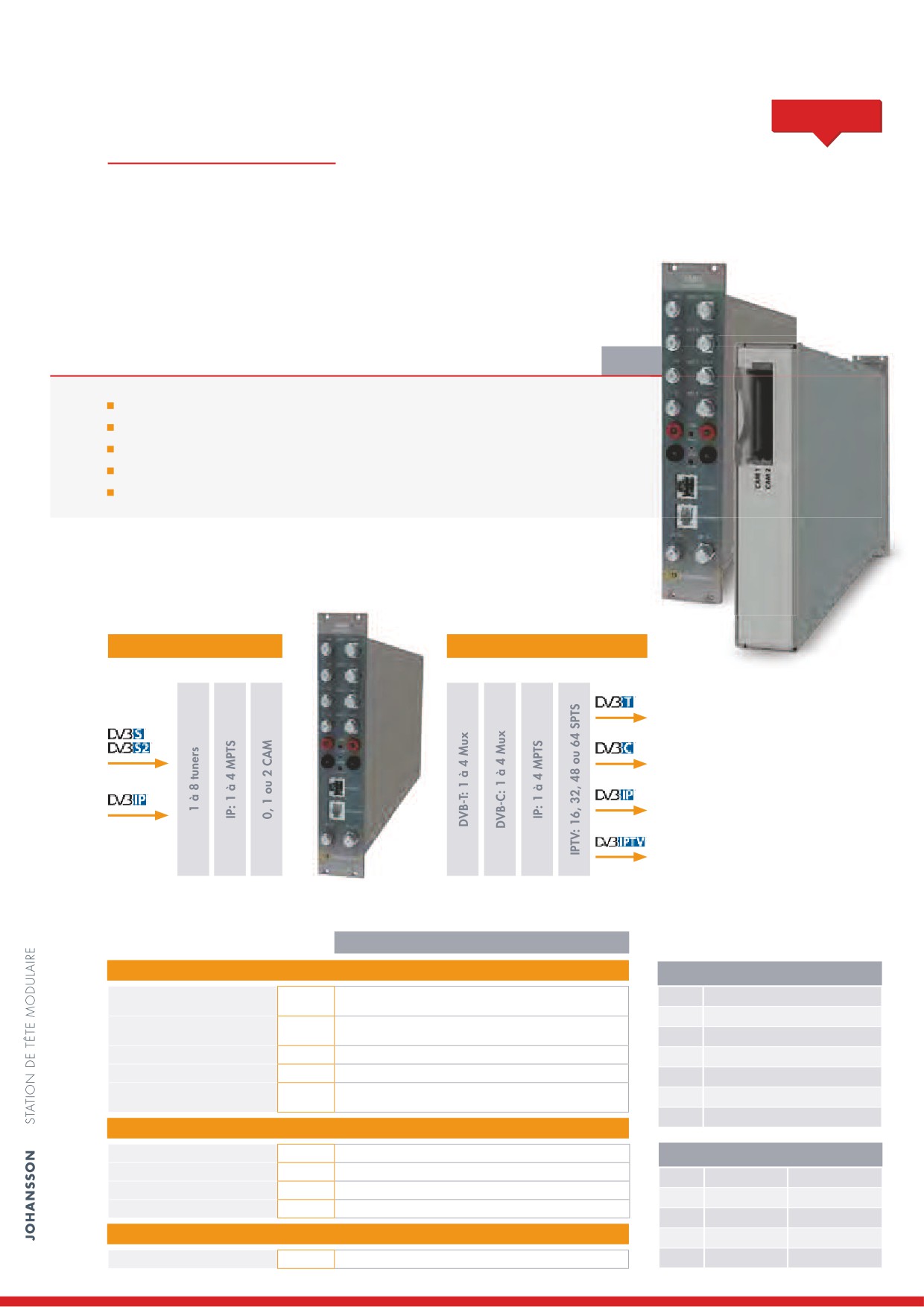

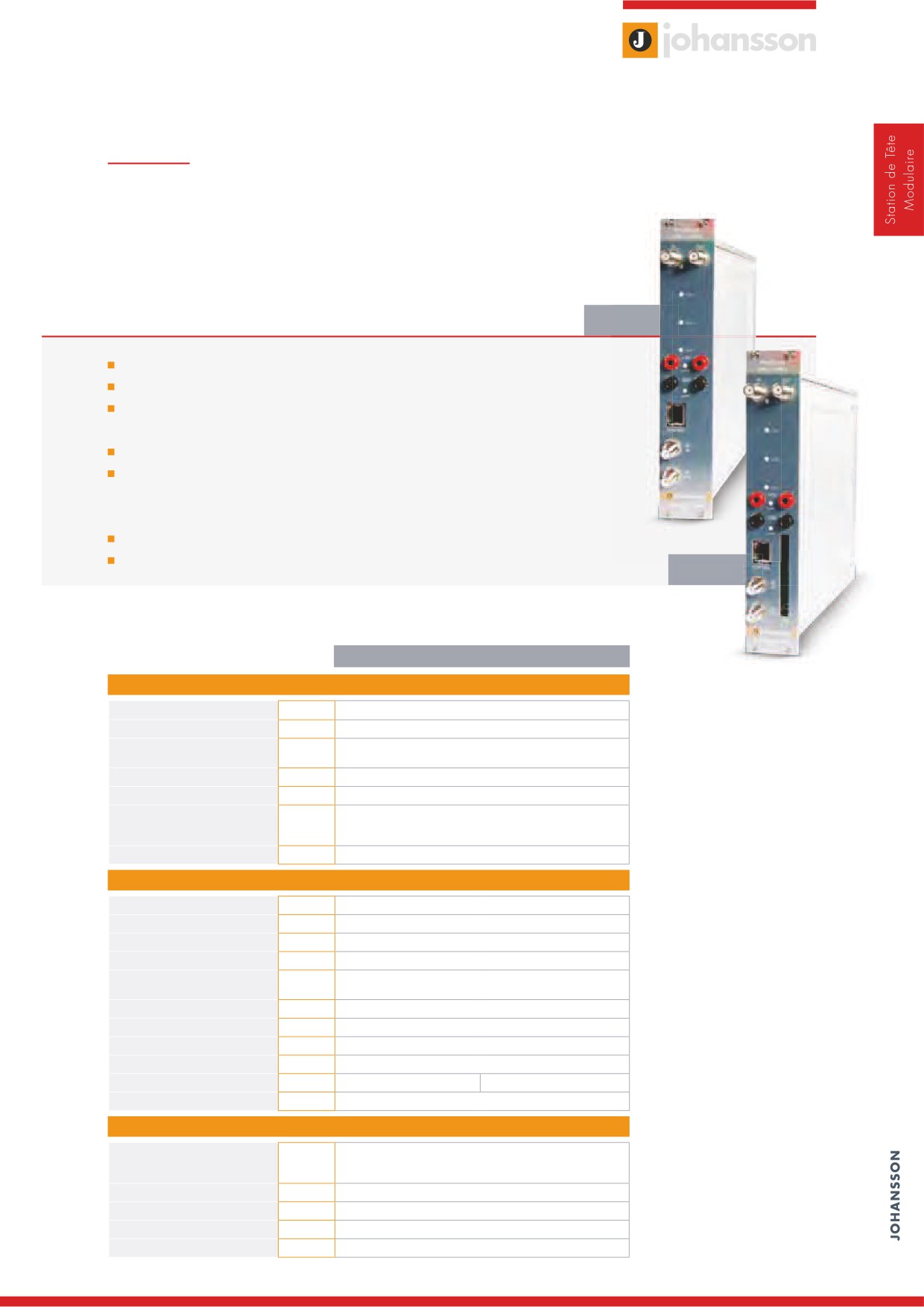

PROFLEX (QAM, COFDM, IP) Station de Tête Modulaire et Polyvalente

Ce nouveau modèle possède 4 entrées autorisant la réception de 4 bandes satellites différentes par module. Il

dispose de 8 tuners satellites et d’un multiswitch intégré permettant la réception de 8 transpondeurs issus des 4

bandes satellites.

Suivant le type de configuration, jusqu’à 4 multiplex DVB-T/C, 4 flux MPTS ou 64

SPTS peuvent être distribués par module, ce qui vous offre une des solutions

les plus flexibles et rentables du marché.

5500

polyvalent : un module unique pour de multiples applications

flexible : configuration sur mesure

pérenne : configuration extensible

évolutif : fonctionnalité extensible

activation des fonctionnalités au cours du temps

ENTRÉE

SORTIE

5500

Entrée:

Possibilités de configuration

4 x satellite (4 bandes satellites par module)

DVB-S/S2 J DVB-C

Entrée

1 entrée IP Gigabit

(4 transports streams MPTS par module)

DVB-S/S2 J DVB-T

Oui, permet le routage des programmes satellites vers les

Multiswitch intégré:

multiplex (QAM ou COFDM)

DVB-S/S2 J IPTV

Configuration

Serveur intégré ou configuration par logiciel UUI optionnel

DVB-S/S2 J IP

Accès à distance

Par RMU réf. 5950

IP J DVB-C

De tous les 8 tuners. Peuvent être décodés par 1 ou 2 CAMs

Programmes encodés

IP J DVB-T

multi-services

IP J IP (boucle)

Sortie:

Sortie DVB-T

Mbps

Jusqu’à 31.7 / multiplex

Possibilités de fonctionnalité

Sortie DVB-C

Mbps

Jusqu’à 51.3 / multiplex

#Tuners

1 à 8

Sortie IP

Jusqu'à 4 transport streams MPTS en Unicast

#Mux

1 à 4

Sortie IPTV

Jusqu'à 64 canaux SPTS en Multicast

#CAM

0,1,2

Général

#SPTS

16, 32, 48, 64

Dimensions

5 RU x 8 TE x 367 mm

#MPTS

1 à 4

Station de Tête Modulaire

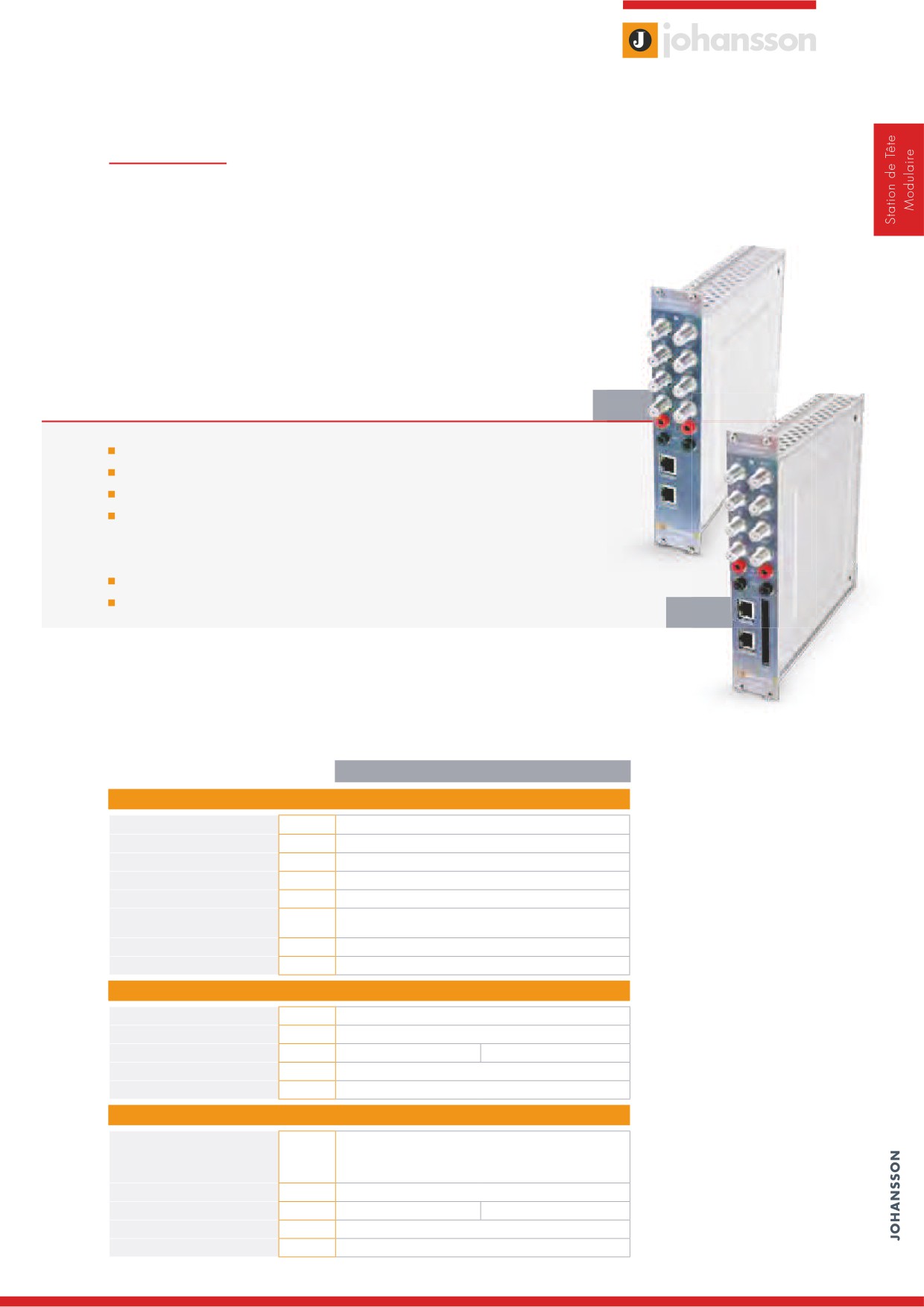

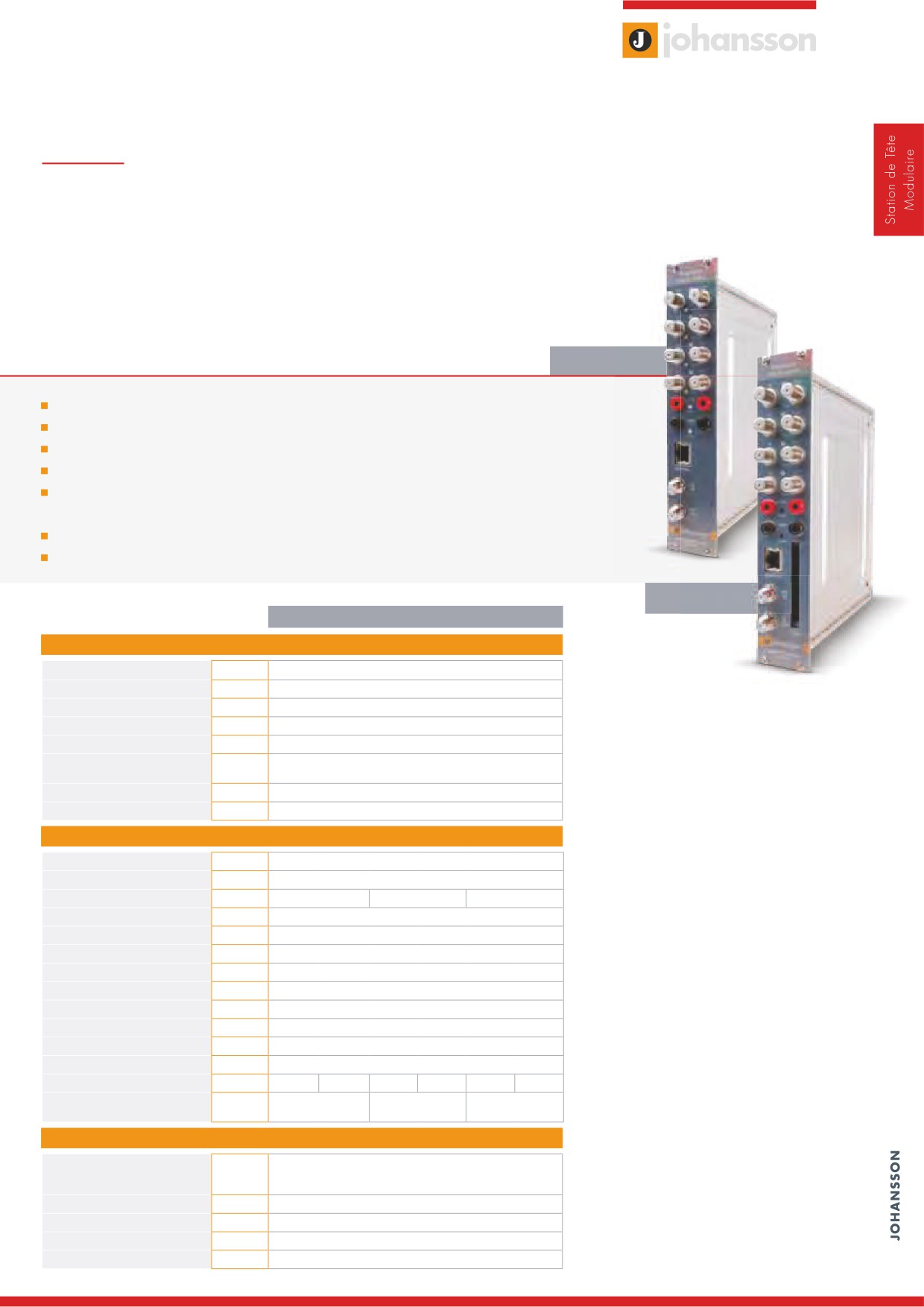

PROQUAD DVB-S(2) DVB-T

Les modules DVB-S(2) vers DVB-T disposent chacun de 4 entrées permettant la réception de 4 bandes satellites

différentes par module. Parce que tous les modules ont 4 tuners satellites et un multiswitch intégré,

la réception de 4 transpondeurs différents provenant d'une des 4 entrées satellites est possible.

Selon le type de module, jusqu'a 4 multiplex DVB-T peuvent être distribués par

module, vous offrant l'une des solutions les plus flexibles disponibles sur le marché!

5302S

T Q

4 tuners satellites permettent la réception de 4 transpondeurs par module

4 entrées satellites (4 bandes satellites par module)

le multiswitch intégré permet un routage flexible des programmes satellites DVB-T multiplexés

diffuse jusqu'à 32 programmes par module

réf. 5303S/T/Q: décode jusqu'à 16 programmes par module avec CAM multi-services

(les programmes codés provenant des 4 tuners peuvent être acheminés à travers un seul CAM)

configuration simple grâce au serveur web intégré

possibilité d'accès à distance via le RMU réf. 5950

5303S T Q

5302S | 5303S | 5302T | 5303T | 5302Q |

5303Q

Entrées: DVB-S(2)

Nombre d’entrées

4 entrées avec 4 sorties de couplage (0 dB de perte)

Tuner

4 tuners (4 multiplex)

Plage de fréquence

MHz

950-2150

Niveau

dBm

-55 à -25

Bande passante

MHz

DVB-S(2): QPSK, 8-PSK

Modulation

DVB-S: QPSK

Alimentation LNB

0/13/18 + 22kHz DiSEqC^®

Alimentation LNB par entrée

max. 250

Sortie: DVB-T

Nombre de sorties

1 avec sortie de couplage (1.5 dB de perte)

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

2 adjacents

4 adjacents

Largeur de bande

MHz

6/7/8

Modulation

QPSK, 16-QAM, 64-QAM

Mode OFDM

FEC (Forward Error Correction)

1/2, 2/3, 3/4, 5/6, 7/8

Intervalle de Garde

1/4, 1/8, 1/16, 1/32

Sortie bitrate/mux

Mbps

jusqu'à 31,7

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Emplacement CI

non

oui

non

oui

non

oui

jusqu'à 8

jusqu'à 16

jusqu'à 32

Capacité

programmes

Géneral

RF: 10 connecteurs "F" femelle

Connecteurs

Management: RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

1,5

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

Station de Tête Modulaire

PROQUAD DVB-T DVB-T

Les modules DVB-T vers DVB-T sont la solution idéale pour régénérer un

signal DVB-T de mauvaise qualité. Mais le 5310Q et le 5311Q sont

beaucoup plus performants qu'un régénérateur DVB-T normal! Chaque

module dispose de 4 tuners DVB-T et de 4 modulateurs DVB-T.

Grâce a un multiswitch intégré, le remapping des programmes entre

l'entrée et la sortie est possible. Cela permet de réorganiser les multiplex,

supprimer certains programmes, modifier les paramètres DVB-T, ...

5310Q

4 tuners permettent la reception de 4 multiplex par module

4 sortie multiplex DVB-T par module

diffuse jusqu'à 32 programmes par module

decode jusqu'à 16 programmes par module avec CAM multi-services (5311Q)

configuration simple grâce au serveur web intégré

possibilite d'accès à distance via le RMU réf. 5950

5311Q

5310Q

5311Q

Entrée: DVB-T

Nombre d’entrées

1 avec sortie de couplage actif (±1 dB)

Tuner

4 tuners (4 multiplex)

VHF: 174-230

Plage de fréquence

MHz

UHF: 470-862

Niveau

dBm

-55 à -20

Bande passante

MHz

6/7/8

QPSK: 1/2, 2/3, 3/4, 5/6, 7/8

Modulation

16-QAM: 1/2, 2/3, 3/4, 5/6, 7/8

64-QAM: 1/2, 2/3, 3/4, 5/6, 7/8

Téléalimentation

0/5/12/24 (max. 100 mA)

Sortie: DVB-T

Nombre de sorties

1 avec sortie de couplage (1.5 dB de perte)

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

4 adjacents

Largeur de bande

MHz

6/7/8

Modulation

QPSK, 16-QAM, 64-QAM

Mode OFDM

FEC (Forward Error Correction)

1/2, 2/3, 3/4, 5/6, 7/8

Intervalle de Garde

1/4, 1/8, 1/16, 1/32

Sortie bitrate/mux

Mbps

jusqu'à 31,7

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Emplacement CI

non

oui

Capacité

jusqu'à 32 programmes

Géneral

RF: 4 connecteurs "F" femelle

Connecteurs

Management: RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

1,5

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

Station de Tête Modulaire

PROQUAD AV DVB-T

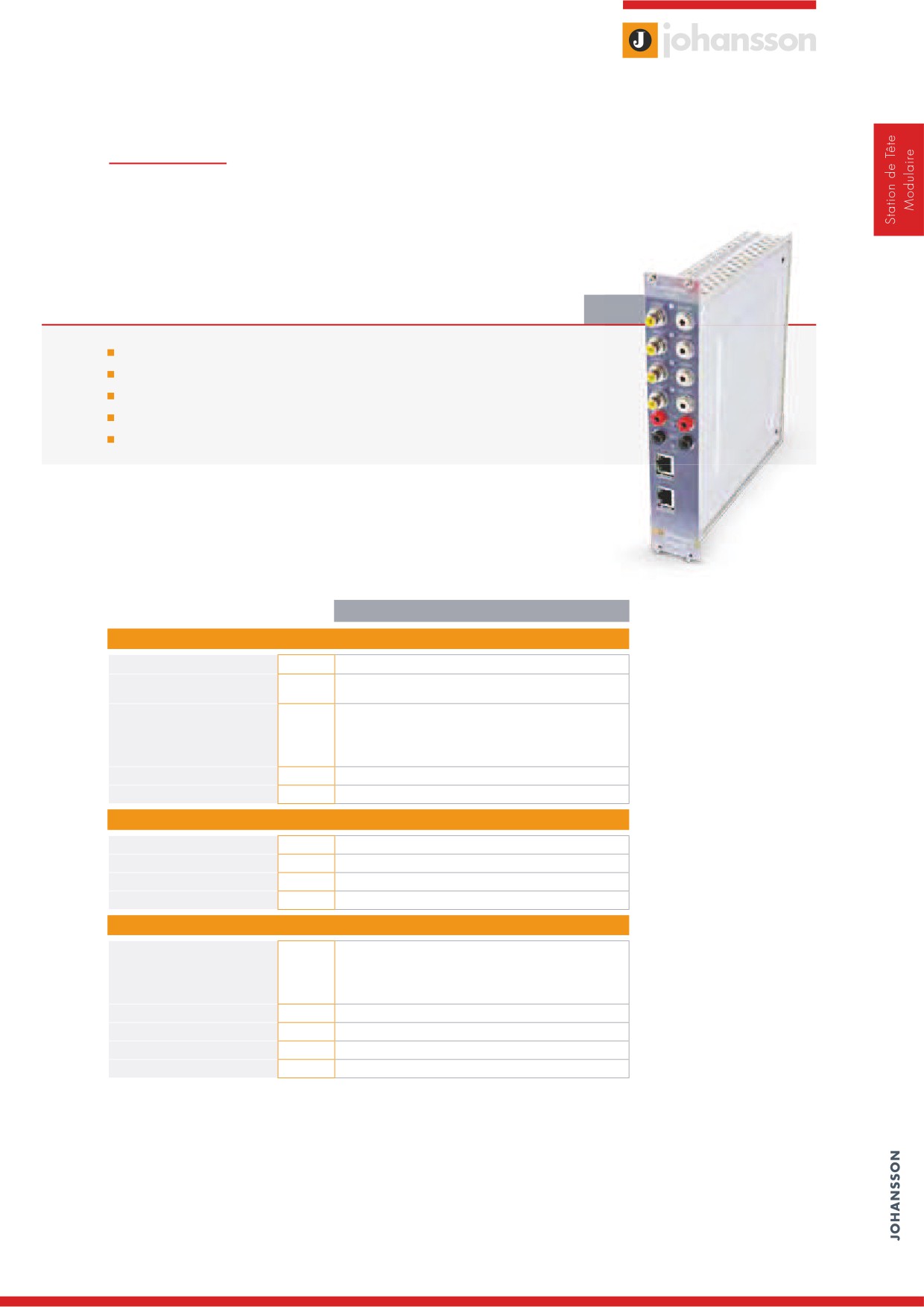

Le module quad AV vers DVB-T dispose de 4 entrées, pour diffuser

jusqu'à 4 sources vidéo analogiques sur le réseau coaxial.

5330

4 entrées AV stéréo par module

configuration simple grâce au serveur web intégré

réglage des parametres: LCN, résolution, luminosité, contraste, teinte, saturation, ...

solution idéale pour la vidéosurveillance ou near-VOD!

possibilité d'accès à distance via le RMU réf. 5950

5330

Entrées: CVBS (A/V)

Nombre d’entrées

4 x AV (CVBS)

Conforme aux normes IEC 13818-2 (MPEG2 vidéo) et ISO/IEC

Traitement vidéo

11172-3 (audio MPEG1)

SIF: 352 x 288

SVCD: 480 x 576

Resolution video

HALF D1: 352 x 576

D1: 720 x 576

544: 544 x 576

Bitrate video

kbps

1500 à 7000 (Typ. 6000)

Volume audio

-6 à +6 (Typ. 0)

Sortie: DVB-T

Nombre de sorties

1 avec sortie de couplage (1.5 dB de perte)

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

2 adjacents

Largeur de bande

MHz

6/7/8

Modulation

QPSK, 16-QAM, 64-QAM

Mode OFDM

FEC (Forward Error Correction)

1/2, 2/3, 3/4, 5/6, 7/8

Intervalle de Garde

1/4, 1/8, 1/16, 1/32

Sortie bitrate/mux

Mbps

jusqu'à 31,7

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Capacité

4 programmes

Géneral

Entrée vidéo: 4 x CINCH

Entrée audio: 4 x 3,5 mm jack

Connecteurs

RF: 2 connecteurs "F" femelle

Management: RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

0,8

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

Station de Tête Modulaire

PROQUAD DVB-S(2) DVB-C

Les modules DVB-S(2) vers DVB-C disposent chacun de 4 entrées

permettant la réception de 4 bandes satellites différentes par module.

Parce que tous les modules ont 4 tuners satellites et un multiswitch intégré,

la réception de 4 transpondeurs différents provenant d'une des 4 entrées

satellites sont possibles. Selon le type de module, jusqu'à 4 multiplex

DVB-C peuvent être distribués par module, vous offrant l'une des solutions

les plus flexibles disponibles sur le marché!

5352 S T Q

4 tuners satellites permettent la réception de 4 transpondeurs par module

4 entrées satellites (4 bandes satellites par module)

le multiswitch intégré permet un routage flexible des programmes satellites

vers des multiplex DVB-C

diffuse jusqu'à 32 programmes par module

réf. 5353S/T/Q: décode jusqu'à 16 programmes par module avec CAM multi-services

(les programmes codés provenant des 4 tuners peuvent être acheminés à travers un seul CAM)

configuration simple grâce au serveur web intégré

possibilité d'accès à distance via le RMU réf. 5950

5353 S T Q

5352S | 5353S | 5352T | 5353T | 5352Q |

5353Q

Entrées: DVB-S(2)

Nombre d’entrées

4 entrées avec 4 sorties de couplage (0 dB de perte)

Tuner

4 tuners (4 multiplex)

Plage de fréquence

MHz

950-2150

Niveau

dBm

-55 à -25

Bande passante

MHz

DVB-S(2): QPSK, 8-PSK

Modulation

DVB-S: QPSK

Alimentation LNB (CC+22kHz)

0/13/18 + 22kHz DiSEqC^®

Alimentation LNB par entrée

max. 250

Sortie: DVB-C

Nombre de sorties

1 avec sortie de couplage (1.5 dB de perte)

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

2 adjacents

4 adjacents

Largeur de bande

MHz

6/8

6 MHz: 64-QAM

Modulation

8 MHz: 64-QAM/256-QAM

Sortie bitrate/mux

Mbps

jusqu'à 51,3

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Emplacement CI

non

oui

non

oui

non

oui

jusqu'à 8

jusqu'à 16

jusqu'à 32

Capacité

programmes

Géneral

RF: 10 connecteurs "F" femelle

Connecteurs

Management: RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

1,5

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

Station de Tête Modulaire

PROQUAD DVB-T DVB-C

Les modules DVB-T vers DVB-C permettent la réception de 4 multiplex DVB-T,

pouvant être remappés et transmodulés vers 4 multiplex DVB-C.

5360Q

4 tuners permettent la réception de 4 multiplex par module

4 multiplexes DVB-C par module

le multiswitch intégré permet un routage flexible des programmes terrestre

vers des multiplex DVB-C

diffuse jusqu'à 32 programmes par module

réf. 5361Q: décode jusqu'à 16 programmes par module avec CAM multi-services

(les programmes codés provenant des 4 tuners peuvent être acheminés à travers un

seul CAM)

configuration simple grâce au serveur web intégré

possibilité d'accès à distance via le RMU réf. 5950

5361Q

5360Q

5361Q

Entrées: DVB-T

Nombre d’entrées

1 avec sortie de couplage actif (±1 dB)

Tuner

4 tuners (4 multiplex)

VHF: 174-230

MHz

Plage de fréquence

UHF: 470-862

Niveau

dBm

-55 à -20

Bande passante

MHz

6/7/8

QPSK: 1/2, 2/3, 3/4, 5/6, 7/8

Modulation

16-QAM: 1/2, 2/3, 3/4, 5/6, 7/8

64-QAM: 1/2, 2/3, 3/4, 5/6, 7/8

Téléalimentation

0/5/12/24 (max 100 mA)

Sortie: DVB-C

Nombre de sorties

1 avec sortie de couplage (1.5 dB de perte)

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

4 adjacents

Largeur de bande

MHz

6/8

6 MHz: 64-QAM

Modulation

8 MHz: 64-QAM/256-QAM

Sortie bitrate/mux

Mbps

jusqu'à 51,3

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Emplacement CI

non

oui

Capacité

jusqu'à 32 programmes

Géneral

RF: 4 connecteurs "F" femelle

Connecteurs

Management: RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

1,5

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

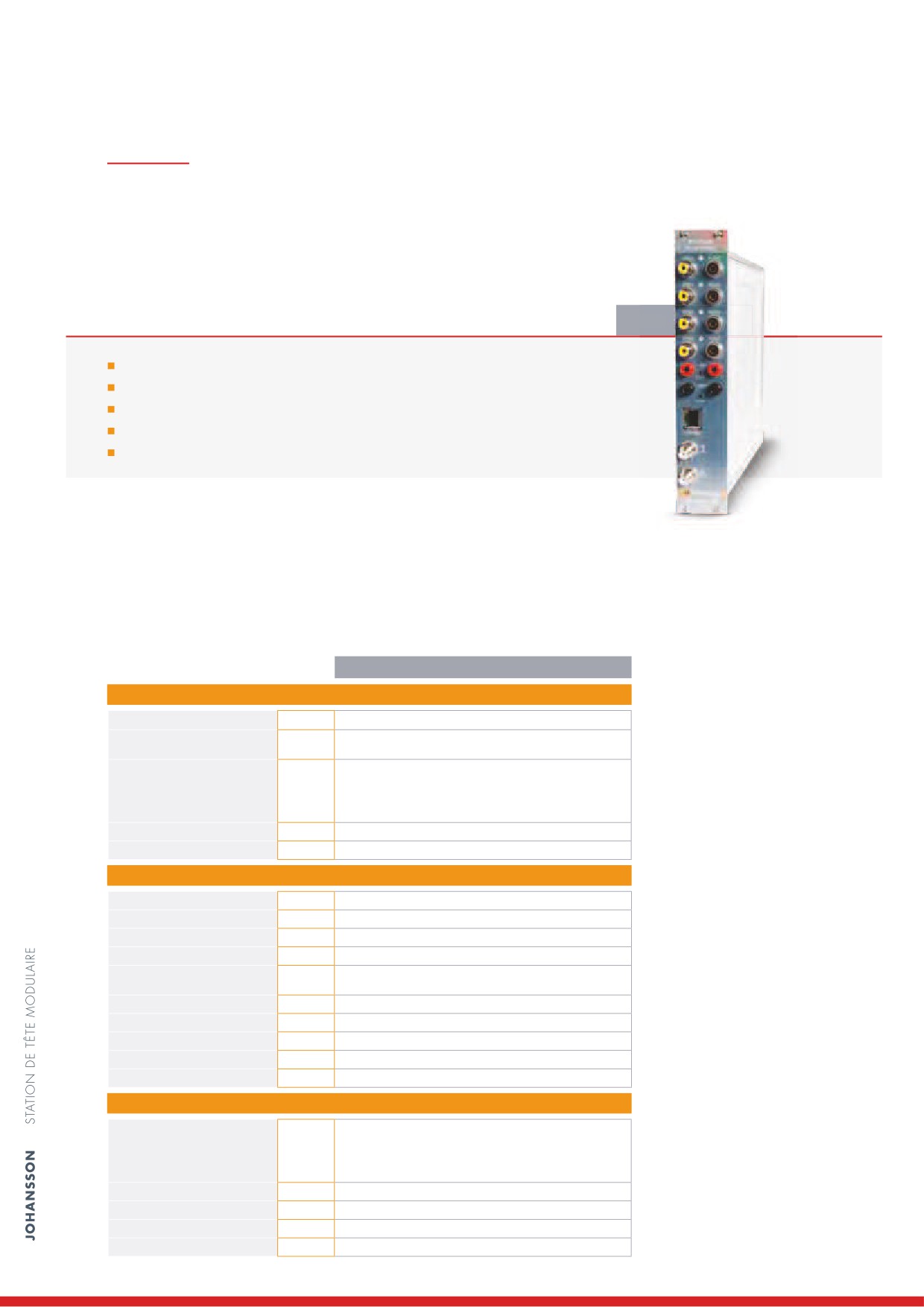

Station de Tête Modulaire

PROQUAD AV DVB-C

Le module quad AV vers DVB-C dispose de 4 entrées, pour distribuer

jusqu'à 4 sources vidéo analogiques sur le réseau DVB-C.

5380

4 entrées AV stéréo par module

configuration simple grâce au serveur web intégré

réglage des parametres: LCN, résolution, luminosité, contraste, teinte, saturation, ...

solution idéale pour la vidéosurveillance ou near-VOD!

possibilité d'accès à distance via le RMU réf. 5950

5380

Entrée: CVBS(A/V)

Nombre d’entrées

4 x AV (CVBS)

Conforme aux normes IEC 13818-2 (MPEG2 vidéo) et ISO/IEC

Traitement vidéo

11172-3 (audio MPEG1)

SIF: 352 x 288

SVCD: 480 x 576

Resolution video

HALF D1: 352 x 576

D1: 720 x 576

544: 544 x 576

Bitrate video

kbps

1500 à 7000 (Typ. 6000)

Volume audio

-6 à +6 (Typ. 0)

Sortie: DVB-C

Nombre de sorties

1 avec sortie de couplage (1.5 dB de perte)

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

2 adjacents

Largeur de bande

MHz

6/8

6 MHz: 64-QAM

Modulation

8 MHz: 64-QAM/256-QAM

Sortie bitrate/mux

Mbps

jusqu'à 51,3

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Capacité

4 programmes

Géneral

Entrée video: 4 x CINCH

Entrée audio: 4 x 3,5 mm jack

Connecteurs

RF: 2 x "F" connector female

Management: RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

0,8

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

Station de Tête Modulaire

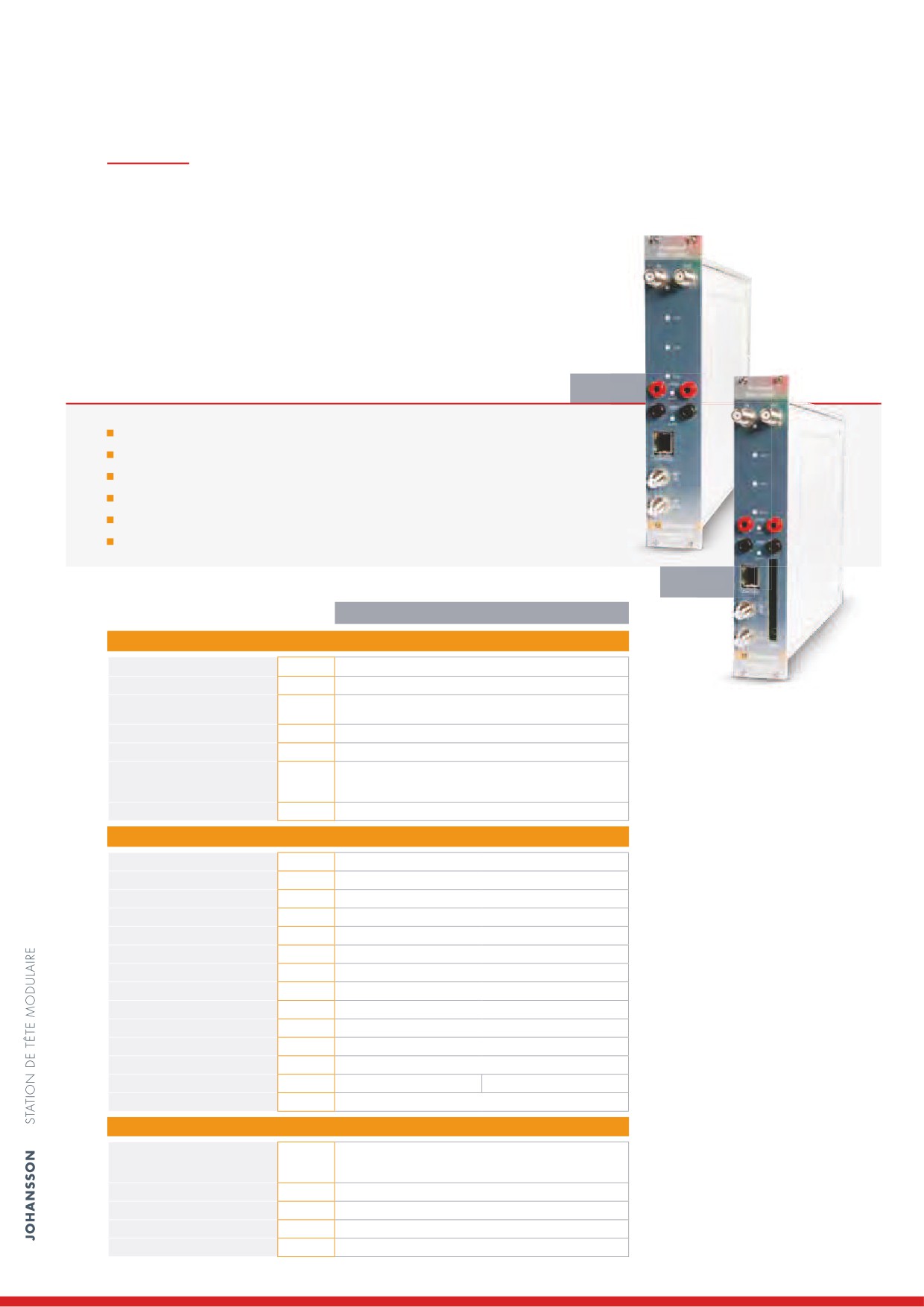

PROSTREAMER DVB-S(2) IPTV

Grâce aux quatre entrées satellites par module, chaque module est capable de

recevoir les 4 bandes du satellites. Les modules disposent de 4 tuners satellites

et d'un multiswitch interne pour offrir une interconnexion entièrement flexible

entre les entrées et les tuners. Tous les modules d'IPTV ont 2 ports Ethernet

distincts: l'un pour la sortie en streaming et l’autre pour la configuration.

Cela permet à l'utilisateur de séparer le trafic de transmission de flux, de la

configuration, afin d'éviter tout accès non autorisé.

5202

4 tuners satellites permettent la réception de 4 transpondeurs par module

4 entrées satellites (4 bandes satellites par module)

diffuse jusqu'à 16 programmes par module

réf. 5203: décode jusqu'à 16 programmes par module avec CAM multi-services

(les programmes codés provenant des 4 tuners peuvent être acheminés à travers

un seul CAM)

configuration simple grâce au serveur web intégré

possibilité d'accès à distance via le RMU réf. 5950

5203

5202

5203

Entrées: DVB-S(2)

Nombre d’entrées

4 entrées avec 4 sorties de couplage (0 dB de perte)

Tuner

4 tuners (4 multiplex)

Plage de fréquence

MHz

950-2150

Niveau

dBm

-55 à -25

Bande passante

MHz

DVB-S(2): QPSK, 8-PSK

Modulation

DVB-S: QPSK

Alimentation LNB (CC+22kHz)

0/13/18 + 22kHz DiSEqC^®

Alimentation LNB par entrée

max. 250

Sortie: IPTV

Standard

IEEE 802.3 10/100 Base-T

Protocole

Multicast IP/UDP

Emplacement CI

non

oui

Bitrate

Mbps

100

Capacité

jusqu'à 16 flux simultanés

Géneral

RF: 2 connecteurs "F" femelle

Streaming : 1 x RJ-45 (Ethernet)

Connecteurs

Management: 1 x RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

0,6

0,8

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

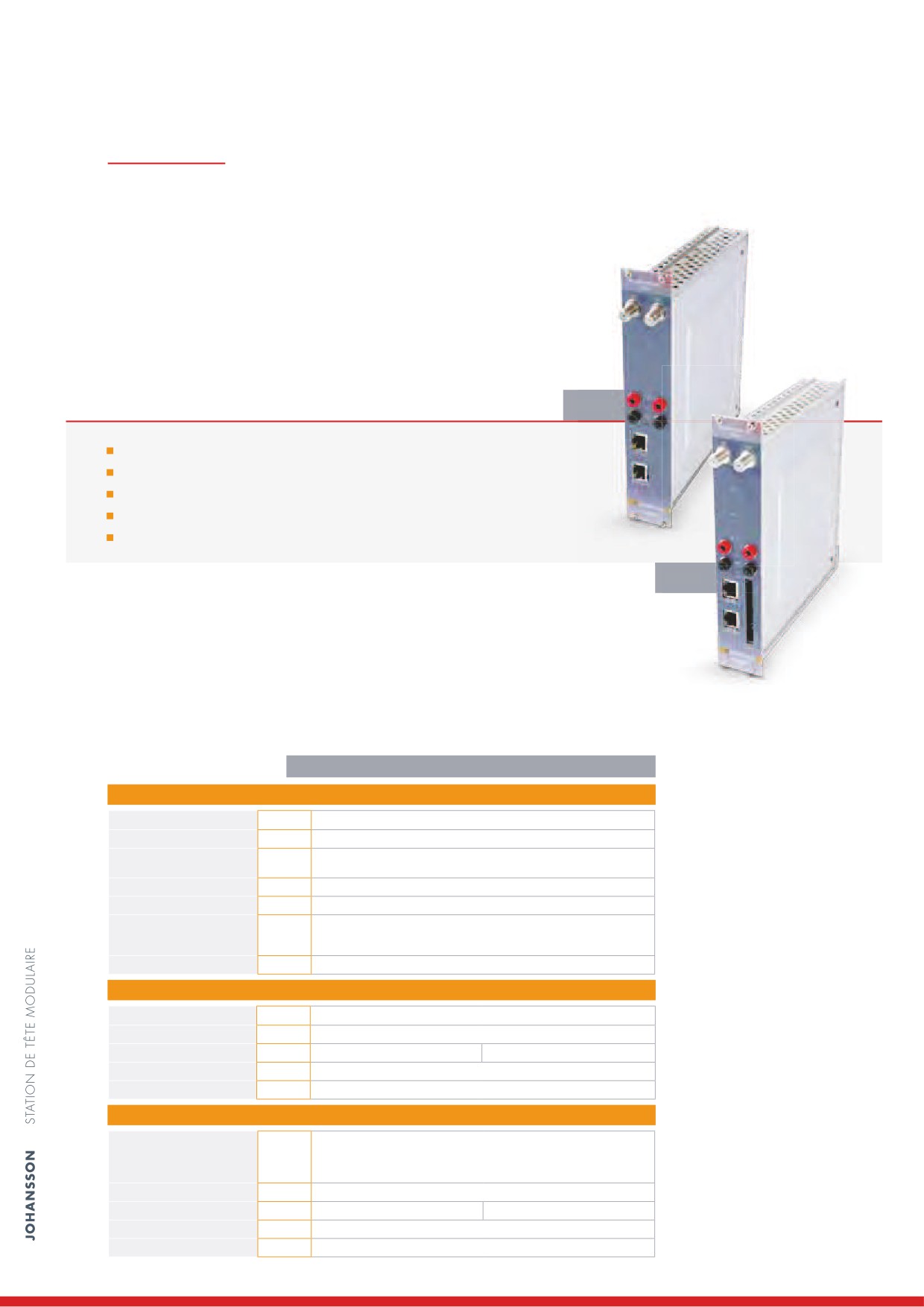

Station de Tête Modulaire

PROSTREAMER DVB-T IPTV

De nombreux pays offrent à présent des bouquets de programmes

TNT free-to-air. Avec les modules DVB-T vers IPTV, ces programmes

peuvent être distribués sur le réseau via Ethernet. Tous les modules ont

4 tuners DVB-T, pour recevoir 4 multiplex DVB-T.

5210

4 tuners permettent la réception de 4 multiplex par module

diffuse jusqu'à 16 programmes par module

décode jusqu'à 16 programmes par module avec CAM multi-services

configuration simple grâce au serveur web intégré

possibilité d'accès à distance via le RMU réf. 5950

5211

5210

5211

Entrées: DVB-T

Nombre d’entrées

1 avec sortie de couplage actif (±1 dB)

Tuner

4 tuners (4 multiplexes)

VHF: 174-230

MHz

Plage de fréquence

UHF: 470-862

Niveau

dBm

-55 à -20

Bande passante

MHz

6/7/8

QPSK: 1/2, 2/3, 3/4, 5/6, 7/8

Modulation

16-QAM: 1/2, 2/3, 3/4, 5/6, 7/8

64-QAM: 1/2, 2/3, 3/4, 5/6, 7/8

Téléalimentation

0/5/12/24 (100 mA max)

Sortie: IPTV

Standard

IEEE 802.3 10/100 Base-T

Protocole

Multicast IP/UDP

Emplacement CI

non

oui

Bitrate

Mbps

100

Capacité

jusqu'à 16 streams simultanés

Géneral

RF: 2 connecteurs "F" femelle

Streaming : 1 x RJ-45 (Ethernet)

Connecteurs

Management: 1 x RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

0,5

0,7

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

Station de Tête Modulaire

PROSTREAMER AV IPTV

Le module quad AV vers IPTV dispose de 4 entrées, pour distribuer jusqu'à

4 sources vidéo analogiques sur le réseau Ethernet.

5230

4 entrées AV stéréo par module

configuration simple grâce au serveur web intégré

réglage des parametres: résolution, luminosité, contraste, teinte, saturation, ...

solution idéale pour la vidéosurveillance ou near-VOD!

possibilité d'accès à distance via le RMU réf. 5950

5230

Entrées: CVBS (A/V)

Nombre d’entrées

4 x AV (CVBS)

Conforme aux normes IEC 13818-2 (MPEG2 vidéo)

Traitement vidéo

et ISO/IEC 11172-3 (audio MPEG1)

SIF: 352 x 288

SVCD: 480 x 576

Resolution video

HALF D1: 352 x 576

D1: 720 x 576

544: 544 x 576

Bitrate video

kbps

1500 à 7000 (Typ. 6000)

Volume audio

-6 à +6 (Typ. 0)

Sortie: IPTV

Standard

IEEE 802.3 10/100 Base-T

Protocole

Multicast IP/UDP

Bitrate

Mbps

100

Capacité

4 streams

Géneral

Entrée video: 4 x CINCH

Entrée audio: 4 x 3,5 mm jack

Connecteurs

Streaming : 1 x RJ-45 (Ethernet)

Management: RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

0,65

Température de fontionnement

°C

0 à +40

Dimensions

5 RU x 8 TE x 195 mm

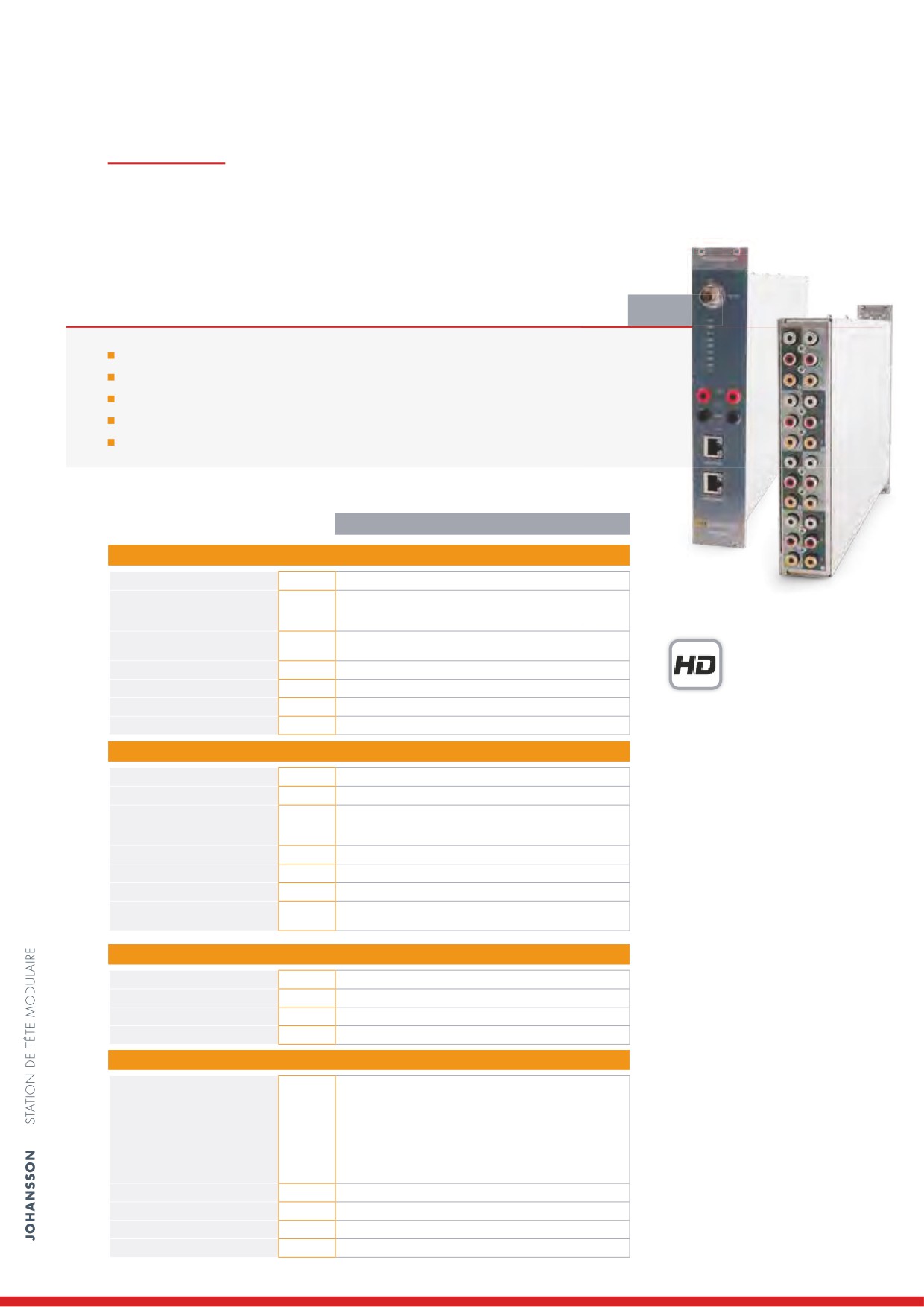

Station de Tête Modulaire

PROSTREAMER Encodeur SD/HD IPTV

L'encodeur SD/HD est un encodeur de station de tête. Il dispose de 8 entrées AV

(CVBS) et d’une entrée HD (HD-SDI). Il possède un port Ethernet de streaming IP et 1

port de gestion Ethernet pour le contrôle par serveur web intégré.

5240

8 entrées CVBS AV avec son stéréo ou double mono

1 entrée HD-SDI avec jusqu'à 4 canaux audio stéréo ou dual-mono intégrés

configuration simple grâce au serveur web intégré

réglage des paramètres: résolution, luminosité, contraste, teinte, saturation, ...

solution idéale pour la vidéosurveillance ou near-VOD!

5240

Entrées: CVBS (A/V)

Nombre d’entrées

8 x AV (CVBS)

MPEG-2 MP@ML

Traitement vidéo

H.264 AVC MP@L3.0

Sélectionnable par groupes

PAL: 720x576i@25

Resolution video

NTSC: 720x480i@29.97

Bitrate video

Mbps

1 à 10 (par pas de 100 kbps)

Compression audio

MPEG-1 Layer II (MP2)

Echantillonnage audio

kHz

32, 44.1, 48 (Échantillonnage de 16 bits)

Encodage audio bitrate

kbps

64 jusqu'à 384

Entrées: HD-SDI (A/V)

Nombre d'entrées

1 x AV (HD-SDI)

Compression vidéo

H.264 AVC HP@L4.1

1920x1080i@25/29.97

Résolution vidéo

1280x720p@50/59.94

Auto-détection

Bitrate encodage video

Mbps

3 à 20 (par pas de 100 kbps)

Compression audio

AAC

Enchantillonnage audio

kHz

48 (Échantillonnage de 16 bits)

AAC-LC : 64 jusqu'à 384

Bitrate encodage audio

kbps

HE-AAC : 32 jusqu'à 288

Sortie: IPTV

Standard

Ethernet 100 / 1000 Base-T

Protocole

ARP, ICMP, DHCP

Bitrate

GbE

Capacité

9 streams

Géneral

face avant:

Entrée HD-SDI : BNC

Streaming : 1 x RJ-45 (Ethernet)

Management: 1 x RJ-45 (Ethernet)

Connecteurs

DC: embase banane

face arrière:

Entrée Vidéo SD CVBS: 8 x RCA Jaune

Entrée audio SD (droite): 8 x RCA Rouge

Entrée audio SD (gauche): 8 x RCA Blanc

Alimentation

VDC

Consommation

1,2

Température de fontionnement

°C

0 à +40 (l’unité de Ventilation: réf. 5062ETH est obligatoire)

Dimensions

5 RU x 8 TE x 330 mm

Station de Tête Modulaire

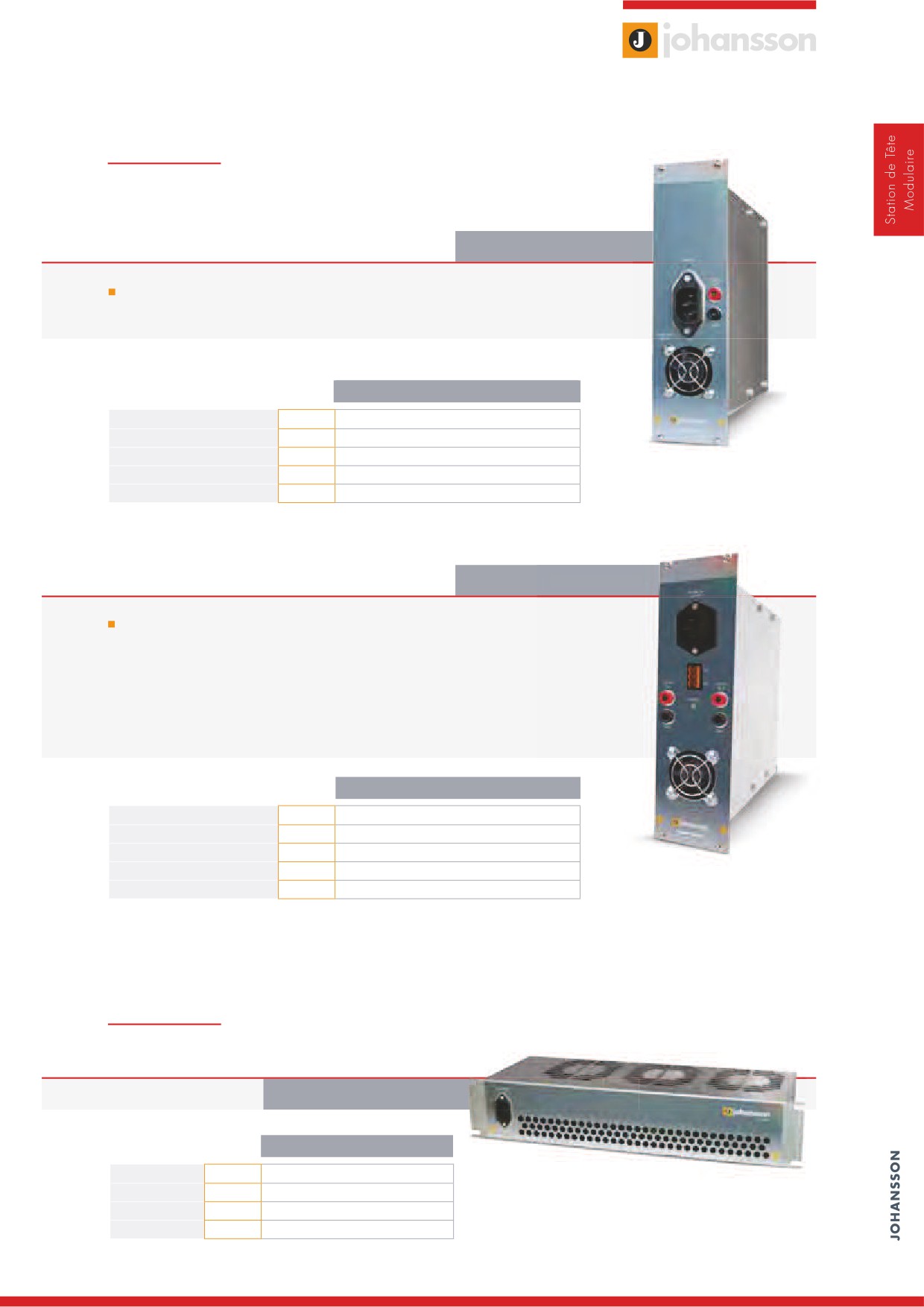

ACCESSOIRES Alimentations

5050ETH | 5050UKETH

Cette alimentation est conçue pour alimenter un rack de 19 pouces complet

de streamers IP ou jusqu'à 5 transmodulateurs.

5050ETH | 5050UKETH*

Secteur

VAC

90 à 264

Tension de sortie

VDC / A

15 / 10 A

Puissance de sortie

150

Poids

Dimensions

5 RU x 12 TE x 180 mm

* Le 5050UKETH est livré avec un cordon d'alimentation Royaume-Uni.

5051ETH

5051UKETH

Cette alimentation est conçue pour alimenter un rack complet de

19” de modules streamers ou transmodulateurs. Les connecteurs cc

supplémentaires permettent de placer cette alimentation partout dans le

rack 19”. 2 alimentations peuvent également être utilisées dans la même

configuration pour créer un système d'alimentation redondante en les

connectant sur la même ligne 15V.

5051ETH | 5051UKETH*

Secteur

VAC

90 à 264

Tension de sortie

VDC / A

15 / 20 A

Puissance de sortie

300

Poids

2,2

Dimensions

5 RU x 12 TE x 330 mm

* Le 5051UKETH est livré avec un cordon d'alimentation Royaume-Uni.

ACCESSOIRES Unité de ventilation

5062ETH | 5062UKETH

5062ETH | 5062UKETH*

Secteur

VAC

90 à 264

Consommation

Poids

4,9

Dimensions

19" x 2 RU x 155 mm

* Le 5062UKETH est livré avec un cordon d'alimentation Royaume-Uni.

Station de Tête Modulaire

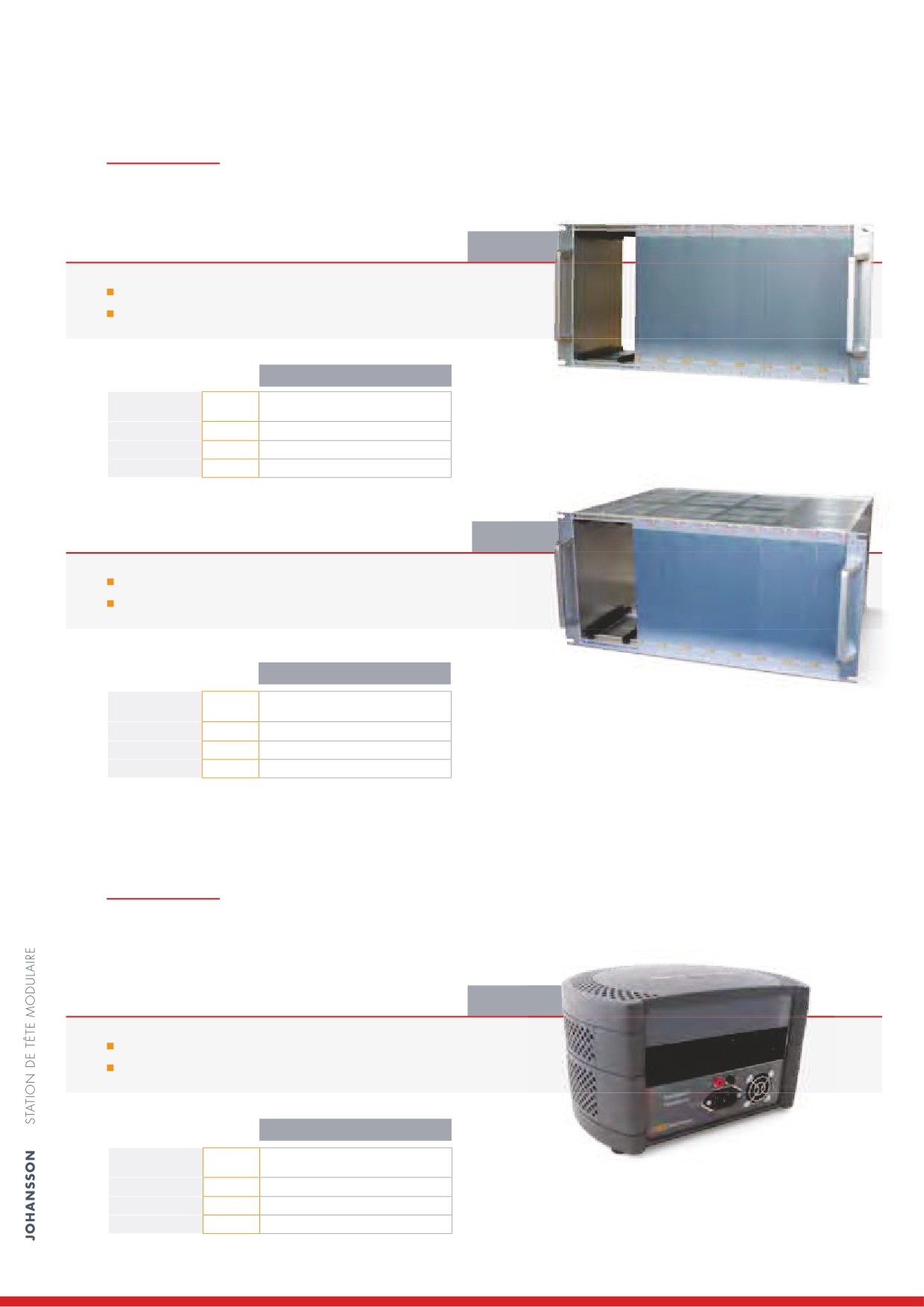

ACCESSOIRES Sub-Racks 19’’

5060ETH

montage en baie 19 pouces ou montage mural (fixations fournies)

pour tous les produits DMH avec une profondeur ≤ 195 mm

5060ETH

Nombre

Jusqu'à 9 modules (+ 1 alimentation)

d'emplacements

Caches

8 caches face avant fournis

Poids

3,3

Dimensions

19" x 5 RU x 195 mm

5065ETH

montage en baie 19 pouces

pour tous les produits DMH avec une profondeur > 195 mm

5065ETH

Nombre

Jusqu'à 9 modules (+ 1 alimentation)

d'emplacements

Caches

8 caches face avant fournis

Poids

4,55

Dimensions

19" x 5 RU x 367 mm

ACCESSOIRES Mini Rack

5063ETH

montage à plat ou montage mural

pour tous les produits DMH avec une profondeur ≤ 195 mm

5063ETH

Nombre

d'emplacements

Caches

1, cache face avant fourni

Poids

2,2

Dimensions

280 x 260 x 150

Station de Tête Modulaire

ACCESSOIRES Gestion à distance

5950

installation très simple

puissant outil de configuration et de suivi par interface graphique utilisateur avancée

(UUI intégrée : Universal User Interface)

aucune connaissance de réseau nécessaire

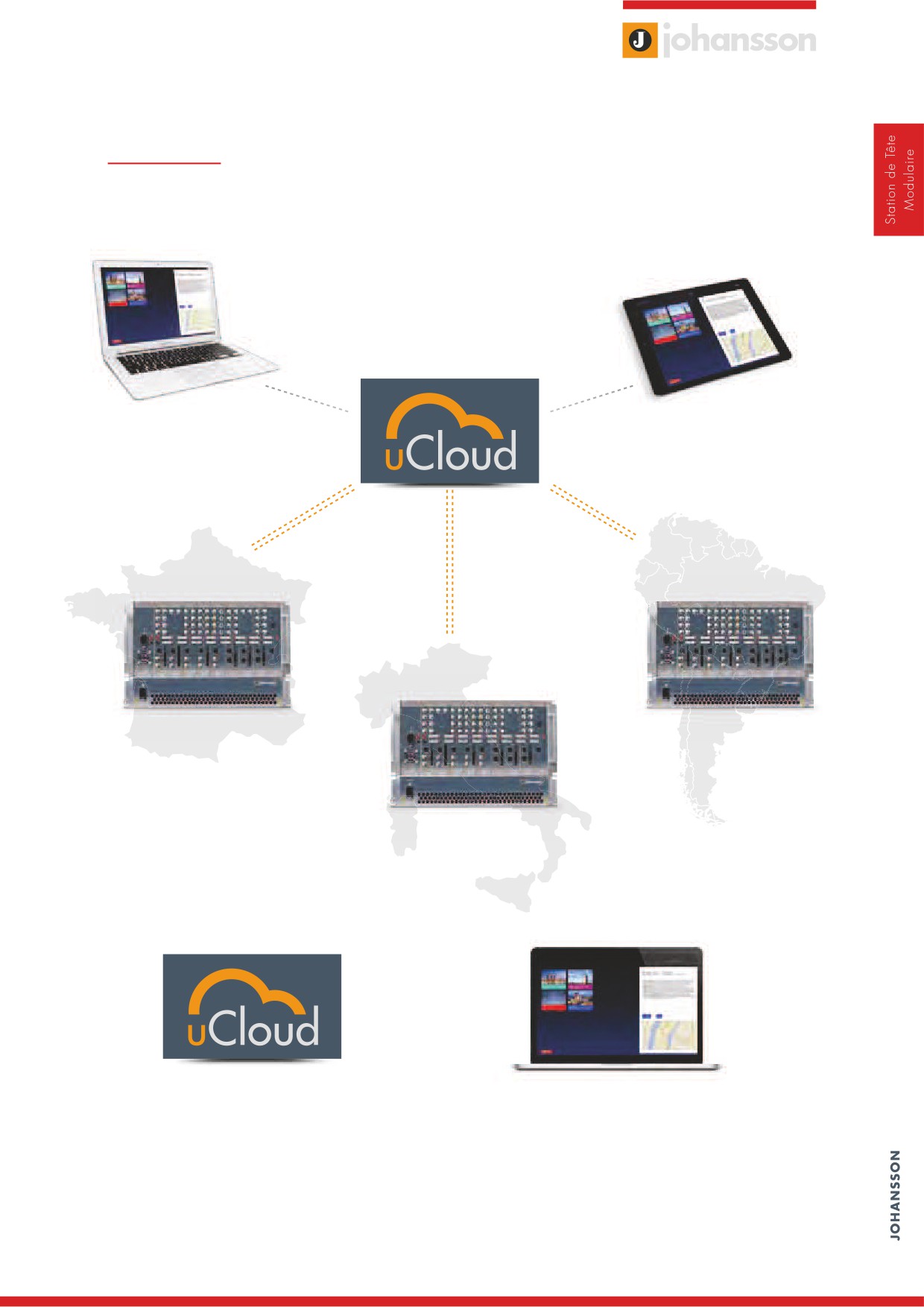

utiliser notre U-Cloud pour gérer toutes vos installations à distance: google maps vous donne

un aperçu de toutes vos installations, un bouton vous connecte à n'importe quelle installation,

ajouter des images et des commentaires au sujet de l'installation ...

accès à distance sécurisé et certifié, authentification par mot de passe

résout les problèmes où que vous soyez

5950

2 x USB

Connecteurs

DC: embase banane

Contrôle: 1 x RJ-45

1 x LED alarme

Voyants

1 x LED puissance

1 x LED état

Alimentation

VDC

Consommation

0,6

Dimensions

5RU x 8TE x 180 mm

L’unité de Gestion à Distance (RMU) permet à tout utilisateur certifié de configurer ou de surveiller une station

de tête spécifique à distance. Le module RMU est une solution très intelligente et puissante qui se connecte

à notre serveur hébergé et permet de vous connecter à l'une de vos installations avec n'importe quel PC ou

appareil connecté à Internet.

La configuration du module est d’une grande simplicité:

www

GO!

Placez le RMU dans

Branchez le RMU à

Branchez

Allez sur notre site

Vous pouvez

le rack 19".

un switch connecté à

l'alimentation.

web hébergé, entrez

maintenant vous

Internet ainsi que les

le code unique visible

connecter à ce module

modules DMH.

sur le RMU.

où que vous soyez sur

n'importe quel PC!

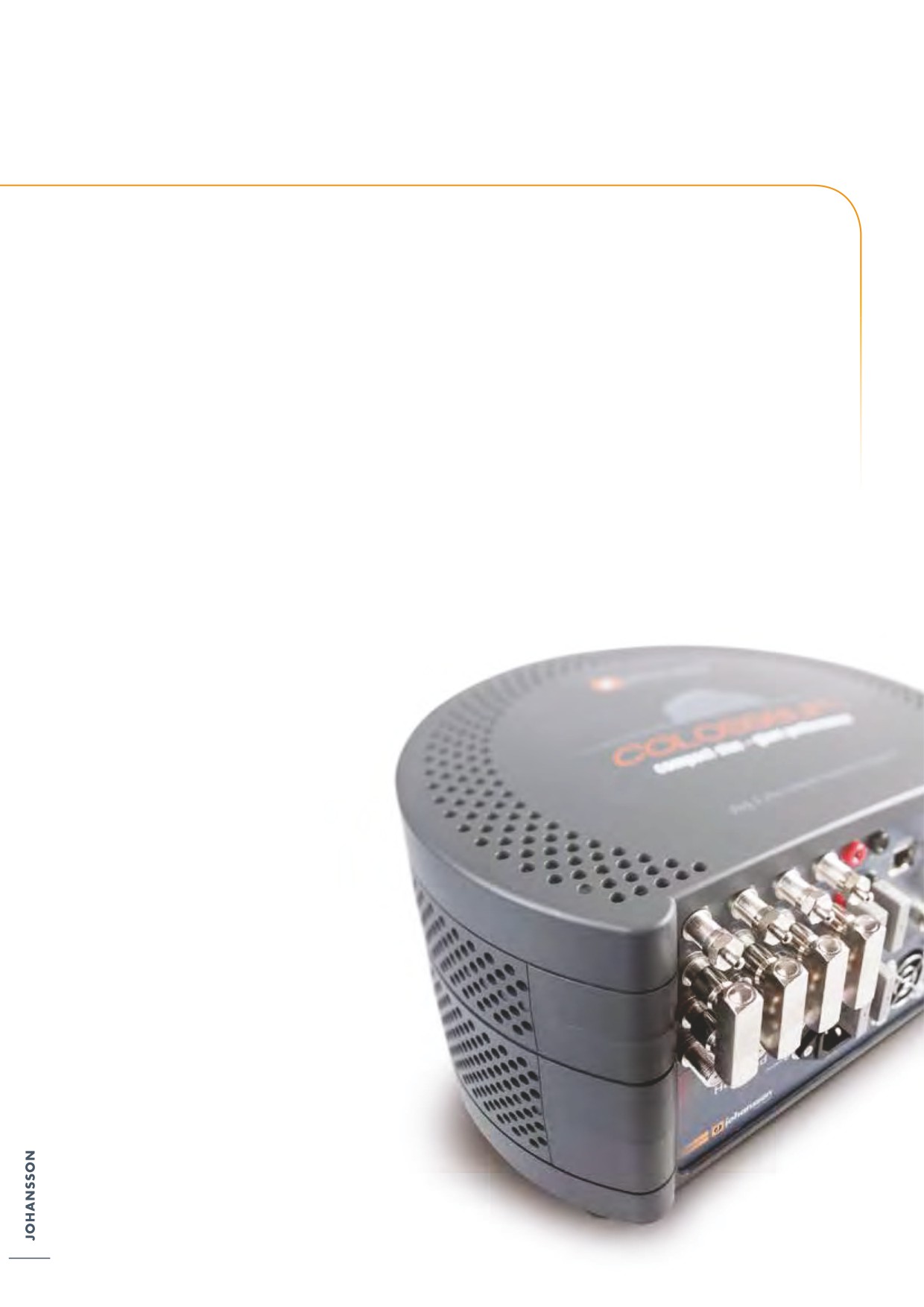

Station Compacte Numérique

f Johansson a développé une gamme complète et flexible de stations compactes numériques.

Un premier produit dans cette gamme e”st le Universe Pro 3. Ce module de station de tête

compact montable en rack 19”, vous permet de recevoir 3 transpondeurs satellites, câbles ou

terrestres et de les transmettre sur réseau IP et coaxial.

Cet Universe Pro 3 peut également être utilisé pour ajouter dans votre système DMH, la

réception des signaux DVB-T2 et / ou DVB-C.

Ensuite, la gamme reconnue de produits « Colosseum ». Peu de temps après son introduction

en Allemagne, cette gamme de stations compactes numériques a été recommandée par

plusieurs revues spécialisées pour sa facilité d'utilisation, sa compacité et surtout pour ses

puissantes performances ! « Colosseum » est la solution idéale pour les hôtels, motels, parcs de

loisirs, hôpitaux,… afin de remplacer un ancien système de distribution TV analogique par un

entièrement numérique!

Station Compacte Numérique

NOUVEAU

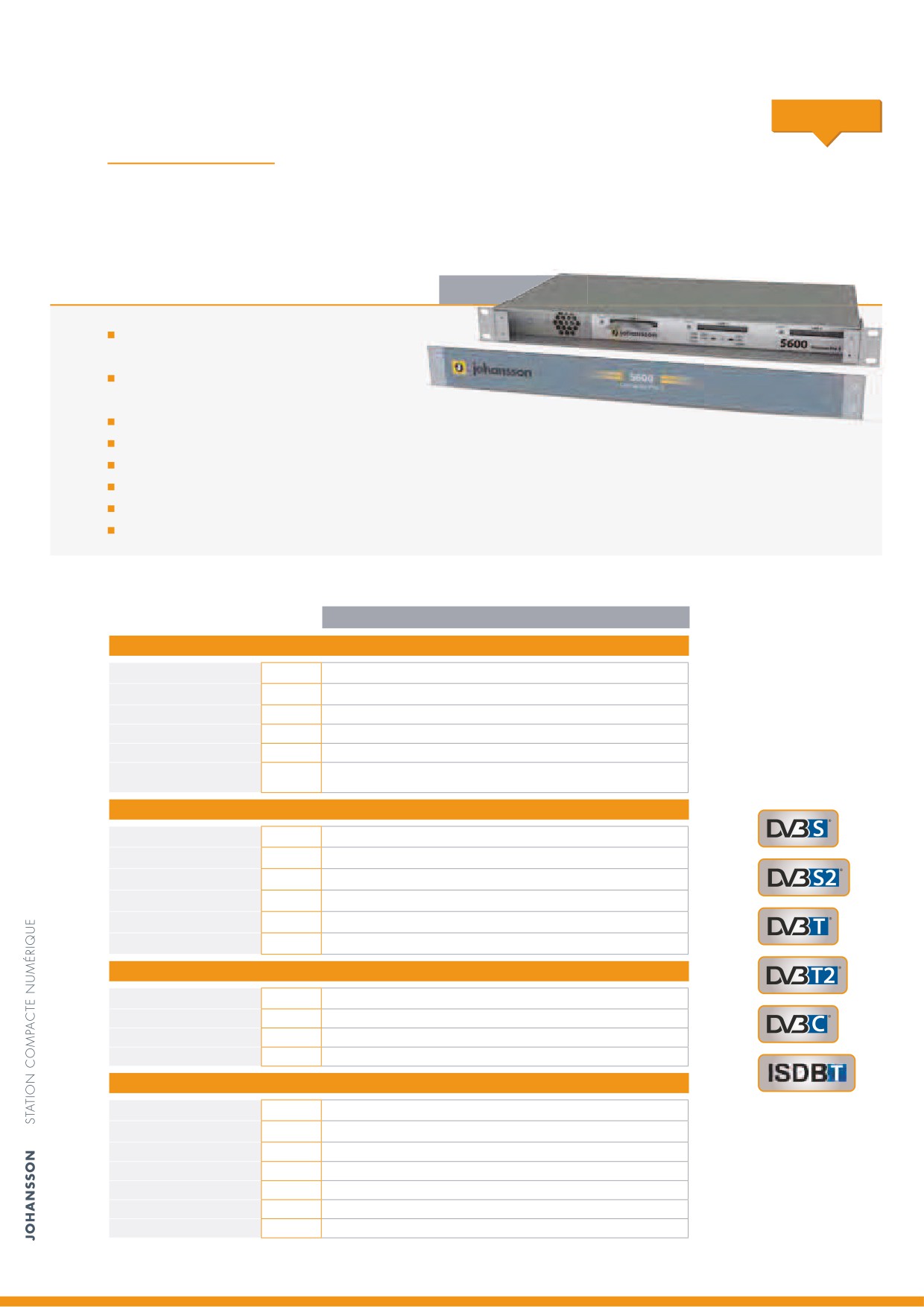

MONTAGE EN RACK Universe PRO 3

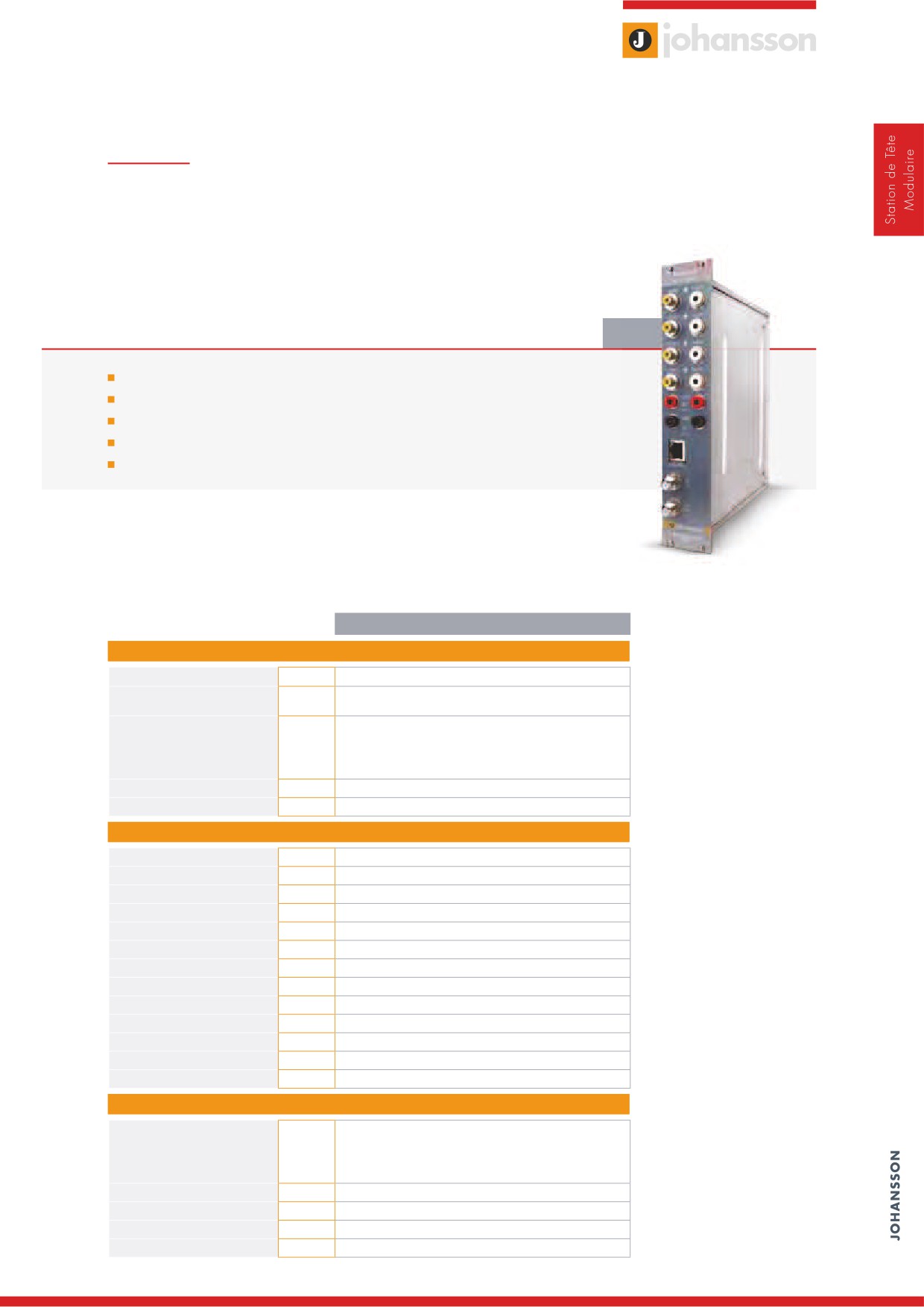

Ce module de station de tête compact montable en rack 19”, vous

permet de recevoir 3 transpondeurs satellites, câbles ou terrestres et de

les transmettre sur réseau IP et coaxial.

5600

reçoit 3 Transpondeurs de toute source DVB

(satellite, câble ou terrestre)

décrypte les chaînes PayTV, lorsqu'un module CAM

professionnel est inséré

transmet le transpondeur démodulé sur un réseau IP et coaxial

fonctionne de manière autonome, permet d’insérer des canaux sur un réseau existant

compatible SD et HD, MPEG2 et MPEG4,

soutient LCN

qualité d'image parfaite grâce à une valeur MER comparable à celle d’équipements de station de tête premium,

plug&Play grâce au WebGUI intégré.

5600

Entrée

Nombre d’entrée

Tuner

Plage de fréquence

MHz

42-2150

Niveau

dBm

-65 à -20

Standard

DVB-S/S2 | DVB-T/T2 | DVB-C

0 / 13 / 18 / 22 kHz / DiSEqC, EN50494, EN50607

Téléalimentation pour LNB ou LNA

350

Sortie RF

Nombres de sorties

1 RF avec couplage passif (-8 dB)

Multiplex

Plage de fréquence

MHz

174 - 862

Niveau de sortie

dBm

-55 à -10 (réglable)

Standard

DVB-T | ISDB-T

Modulation Error Rate (MER)

Sortie Ethernet

Nombre de sorties

3 ports 1 Gb Ethernet

Standard

IEEE 802.3ab 10/100/1000 Base-T

Protocole

Multicast IP/UDP

Transport Streaming

SPTS/MPTS*

Géneral

Empacement CI

Tension d’entrée

Vac

100-240, 50/60 Hz

Consommation

30 (hors CAM et téléalimentation)

Température de fonctionnement

0 à 50

Dimensions

19” x 1RU x 240mm

Poids

3,4

Accessoires

Cordon secteur, 3 cordons ethernet

*MPTS complet du transpondeur DVB en entrée.

Station Compacte Numérique

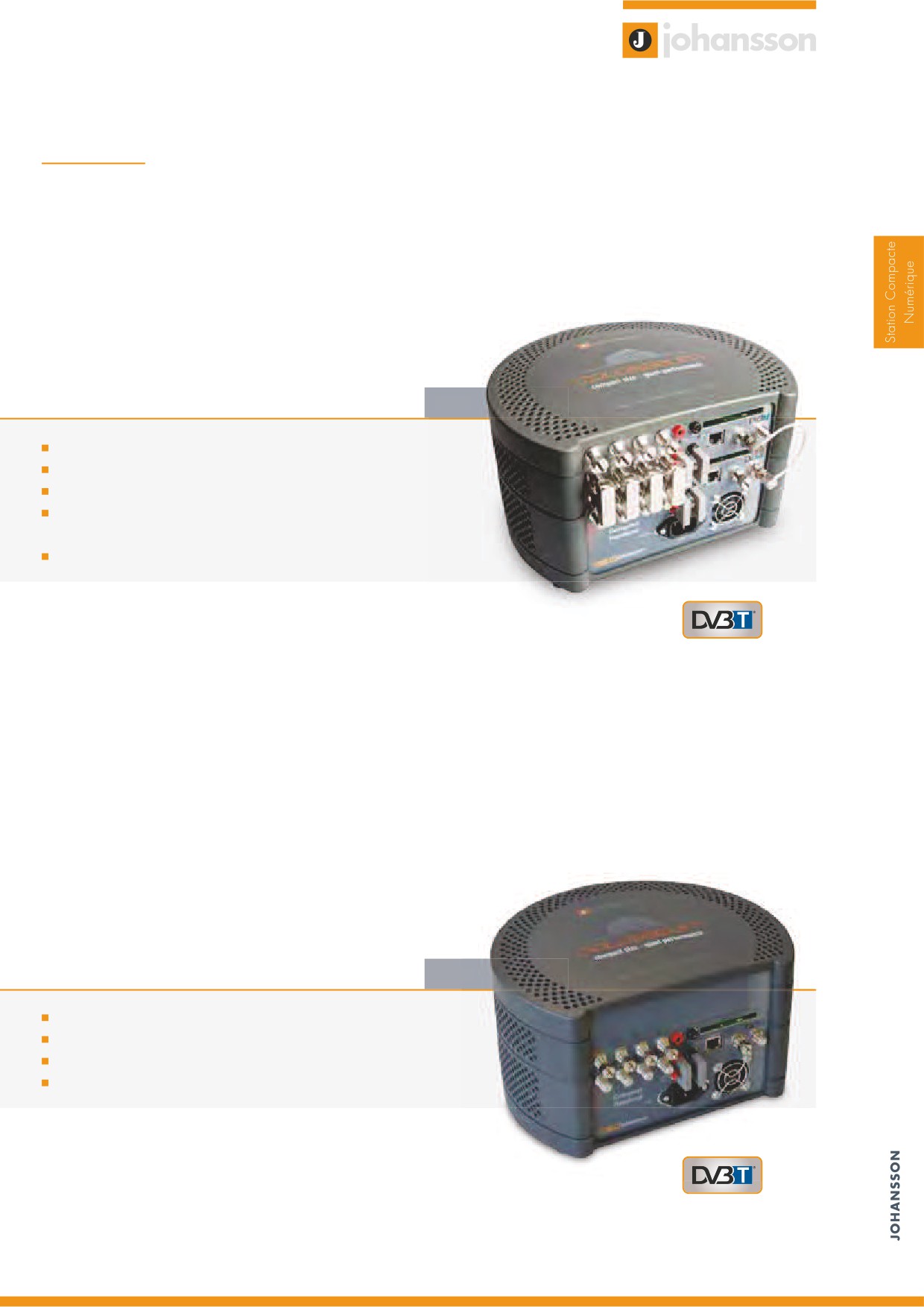

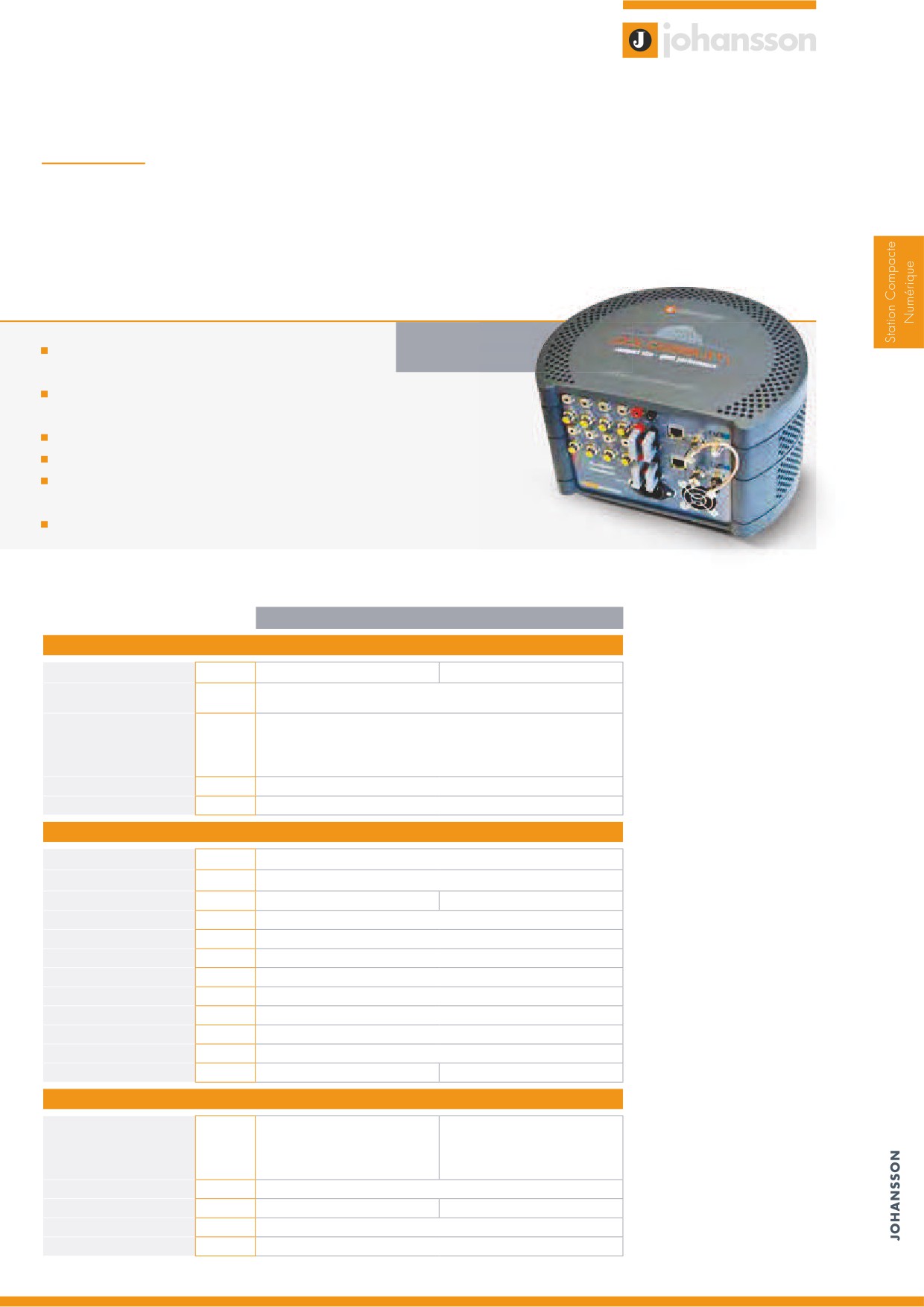

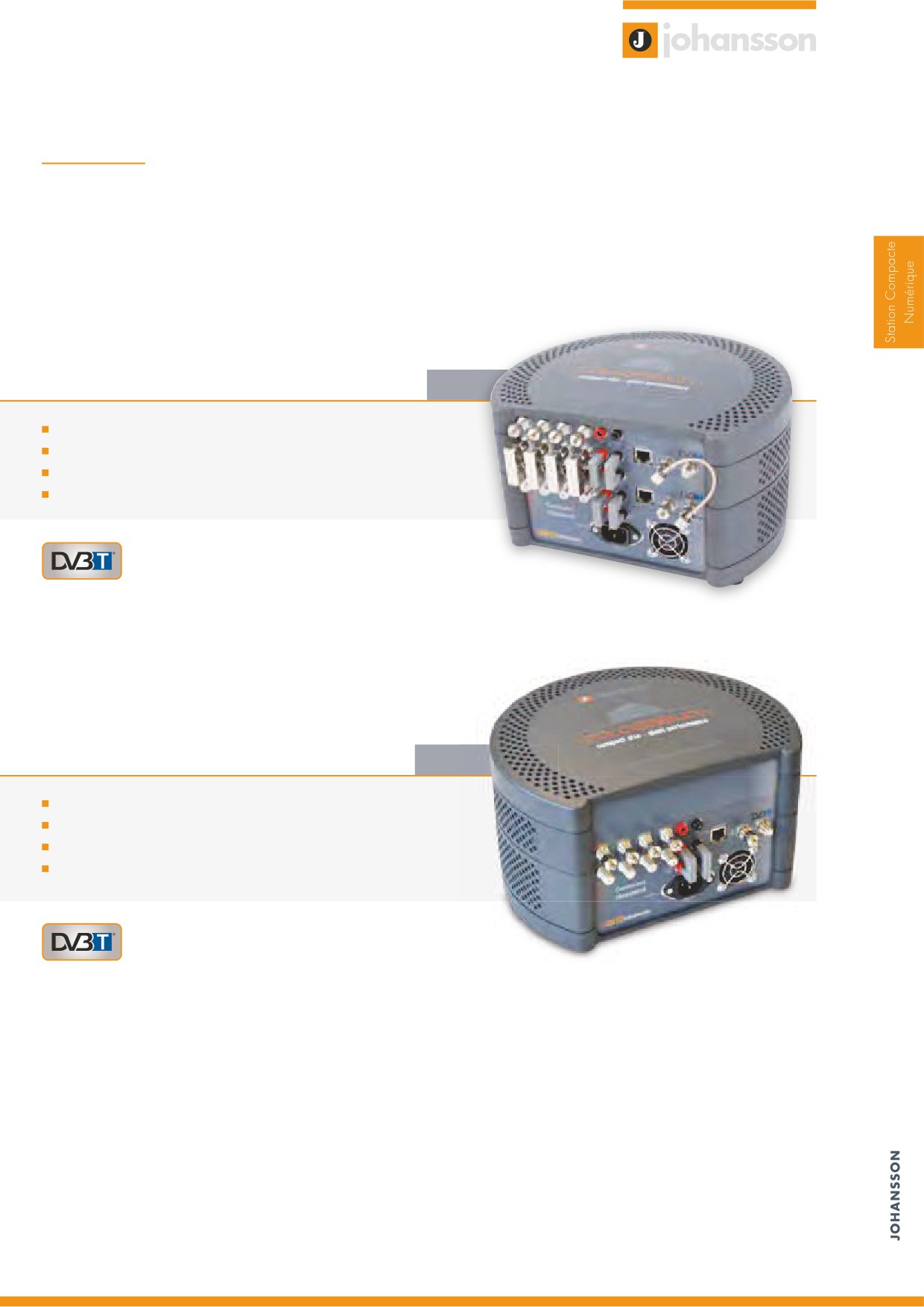

COLOSSEUM DVB-T CI

Le Colosseum DVB-T (Réf. 8500) est une station compacte plug & play pour la TV numérique. L'appareil

est conçu pour distribuer jusqu'à 64 programmes satellites en DVB-T (COFDM). Il suffit de paramétrer les

canaux, brancher les câbles et scanner le téléviseur. Cette station est une solution idéale pour implémenter

une installation en numérique.

8501

station compacte plug&play

8 transpondeurs / 4 bandes satellites / 8 multiplex COFDM

2 emplacements CI: peut décoder jusqu'à 32 services cryptés

modifications des paramètres par défaut peut être faite à l’aide

de l’interface web intégrée

design innovant et compact

8506

station compacte plug&play

4 transpondeurs / 4 bandes satellites / 4 multiplex COFDM

1 emplacement CI: peut décoder jusqu'à 16 services cryptés

design innovant et compact

Station Compacte Numérique

COLOSSEUM DVB-T CI

8506

8501

Entrées: QPSK (DVB-S2)

Nombre d’entrées

4 bandes satellites

Tuner

4 tuners (4 transpondeurs)

8 tuners (8 transpondeurs)

Plage de fréquence

MHz

950-2150

Niveau

dBm

-55 à -25

Bande passante

MHz

DVB-S2: QPSK, 8-PSK

Modulation

DVB-S: QPSK

Alimentation LNB

0/13/18 + 22kHz DiSEqC^®

Alimentation LNB par entrée

max. 250

Sortie: COFDM (DVB-T)

Nombre de sorties

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

4 adjacents

2x4 adjacents

Largeur de bande

MHz

6/7/8

Modulation

QPSK, 16-QAM, 64-QAM

Mode OFDM

FEC (Forward Error Correction)

1/2, 2/3, 3/4, 5/6, 7/8

Intervalle de Garde

1/4, 1/8, 1/16, 1/32

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Emplacements CI

1 emplacement

2 emplacements

Capacité

jusqu'à 32 programmes

jusqu'à 64 programmes

Géneral

RF: 10 connecteurs "F" femelle

RF: 20 connecteurs "F" femelle

Connecteurs

Management: RJ-45 (Ethernet)

Management: 2 x RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

1,5

Température de fontionnement

°C

0 à +40

Dimensions

280 x 260 x 150

Station Compacte Numérique

COLOSSEUM DVB-T

Le Colosseum DVB-T (Réf. 8500) est une station compacte plug & play pour la TV numérique.

L'appareil est conçu pour distribuer jusqu'à 64 programmes satellites en DVB-T (COFDM). Il suffit de

paramétrer les canaux, brancher les câbles et scanner le téléviseur. Cette station est une solution idéale

pour implémenter une installation en numérique.

8500

station compacte plug&play

8 transpondeurs / 4 bandes satellites / 8 multiplex COFDM

facilement programmable à l’aide de l’interface web intégrée

design compact et innovant

8505

station compacte plug&play

4 transpondeurs / 4 bandes satellites / 4 multiplex COFDM

facilement programmable à l’aide de l’interface web intégrée

design compact et innovant

Station Compacte Numérique

COLOSSEUM DVB-T

8505

8500

Entrées: QPSK (DVB-S2)

Nombre d’entrées

4 bandes satellites

Tuner

4 tuners (4 transpondeurs)

8 tuners (8 transpondeurs)

Plage de fréquence

MHz

950-2150

Niveau

dBm

-55 à -25

Bande passante

MHz

DVB-S2: QPSK, 8-PSK

Modulation

DVB-S: QPSK

Alimentation LNB

0/13/18 + 22kHz DiSEqC^®

Alimentation LNB par entrée

max. 250

Sortie: COFDM (DVB-T)

Nombre de sorties

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

4 adjacents

2x4 adjacents

Largeur de bande

MHz

6/7/8

Modulation

QPSK, 16-QAM, 64-QAM

Mode OFDM

FEC (Forward Error Correction)

1/2, 2/3, 3/4, 5/6, 7/8

Intervalle de Garde

1/4, 1/8, 1/16, 1/32

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Capacité

jusqu'à 32 programmes

jusqu'à 64 programmes

Géneral

RF: 10 connecteurs "F" femelle

RF: 20 connecteurs "F" femelle

Connecteurs

Management: RJ-45 (Ethernet)

Management: 2 x RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

1,5

Température de fontionnement

°C

0 à +40

Dimensions

280 x 260 x 150

Station Compacte Numérique

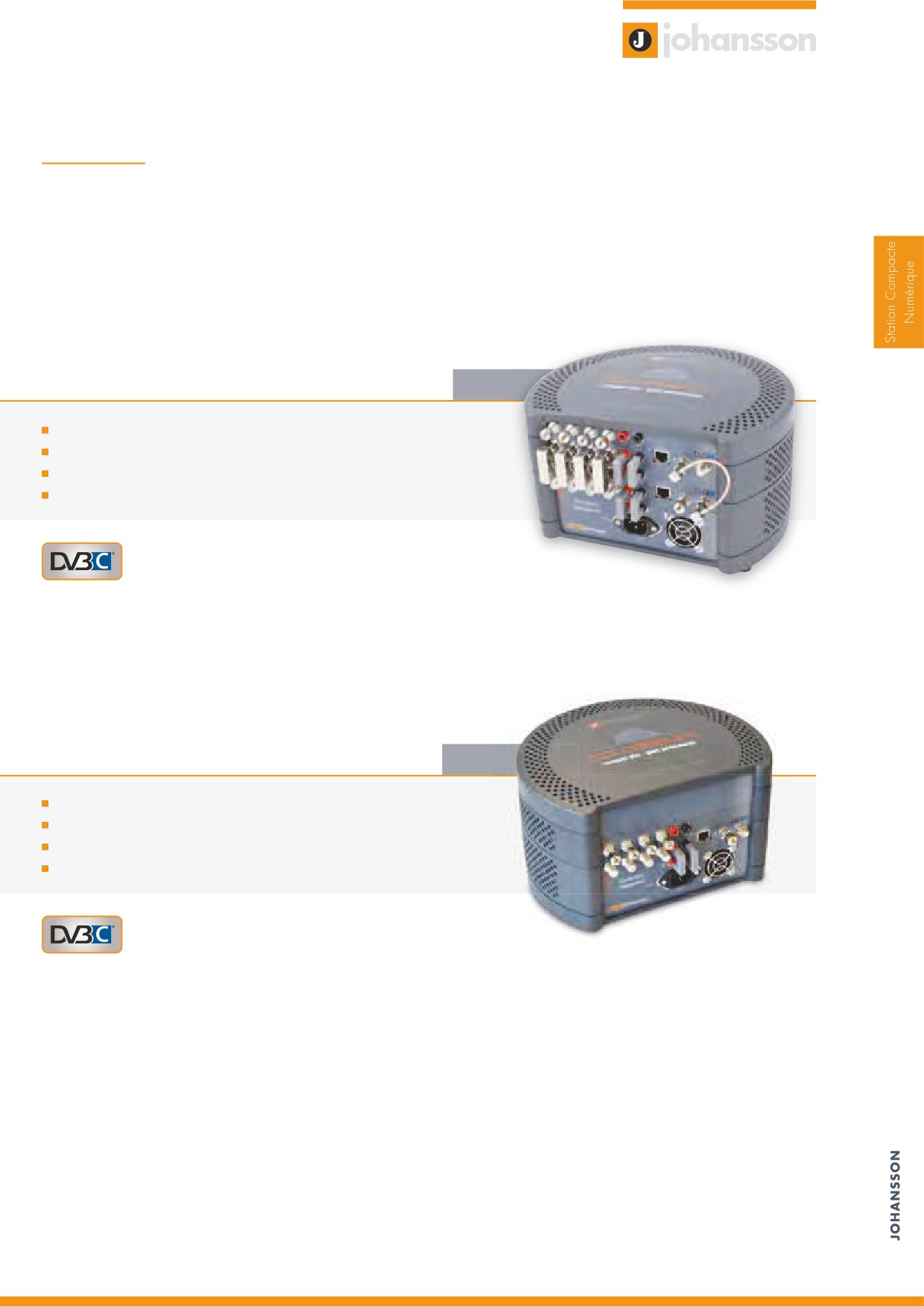

COLOSSEUM DVB-C

Le Colosseum DVB-C (Réf. 8550) est une station compacte plug & play pour la TV numérique. L'appareil est conçu

pour distribuer jusqu'à 64 programmes satellites en DVB-C (QAM). Il suffit de paramétrer les canaux, brancher les

câbles et scanner le téléviseur. Cette station est une solution idéale pour implémenter une installation en numérique.

8550

station compacte plug&play

8 transpondeurs / 4 bandes satellites / 8 multiplex QAM

facilement programmable à l’aide de l’interface web intégrée

design compact et innovant

8555

station compacte plug&play

4 transpondeurs / 4 bandes satellites / 4 multiplex QAM

facilement programmable à l’aide de l’interface web intégrée

design compact et innovant

Station Compacte Numérique

COLOSSEUM DVB-C

8555

8550

Entrées: QPSK (DVB-S2)

Nombre d’entrées

4 bandes satellites

Tuner

4 tuners (4 transpondeurs)

8 tuners (8 transpondeurs)

Plage de fréquence

MHz

950-2150

Niveau

dBm

-55 à -25

Bande passante

MHz

DVB-S2: QPSK, 8-PSK

Modulation

DVB-S: QPSK

Alimentation LNB

0/13/18 + 22kHz DiSEqC^®

Alimentation LNB par entrée

max. 250

Sortie: QAM (DVB-C)

Nombre de sorties

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

4 adjacents

2x4 adjacents

Largeur de bande

MHz

6/8

6 MHz: 64-QAM

Modulation

8 MHz: 64-QAM/256-QAM

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Capacité

jusqu'à 32 programmes

jusqu'à 64 programmes

Géneral

RF: 10 connecteurs "F" femelle

RF: 20 connecteurs "F" femelle

Connecteurs

Management: RJ-45 (Ethernet)

Management: 2 x RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

1,5

Température de fontionnement

°C

0 à +40

Dimensions

280 x 260 x 150

Station Compacte Numérique

COLOSSEUM AV

Le Colosseum AV est la solution idéale pour distribuer des sources AV (DVD, décodeurs, PC, appareil photo, ...) sur le

réseau de distribution coaxial en format DVB-T (COFDM). Le Colosseum AV est une solution compacte et plug & play.

8530 | 8530 UK

réf. 8530/8530UK: distribue jusqu'à 8 sources AV

8535 | 8535 UK

sur le réseau coaxial (DVB-T) en format numérique

réf. 8535/8535UK: distribue jusqu'à 4 sources AV

sur le réseau coaxial (DVB-T) en format numérique

design innovant et compact

installation plug&play facile

pouvant éditer toutes sortes de paramètres: numéros LCN (configurables

pour tous les pays), résolution, luminosité, l'aspect ratio, teinte, saturation, ...

facilement programmable à l’aide de l’interface web intégrée

8535/8535UK*

8530/8530UK*

Entrées: CVBS (A/V)

Nombre d’entrées

4 x AV (CVBS)

8 x AV (CVBS)

Conforme aux normes IEC 13818-2 (MPEG2 vidéo) et

Traitement vidéo

ISO/IEC 11172-3 (audio MPEG1)

SIF: 352 x 288

SVCD: 480 x 576

Resolution video

HALF D1: 352 x 576

D1: 720 x 576

544: 544 x 576

Bitrate video

kbps

1500 à 7000 (Typ. 6000)

Volume audio

-6 à +6 (Typ. 0)

Sortie: COFDM (DVB-T)

Nombre de sorties

Plage de fréquence

MHz

47-862 (VHF-UHF)

Multiplex

2 adjacents

2x2 adjacents

Largeur de bande

MHz

6/7/8

Modulation

QPSK, 16-QAM, 64-QAM

Mode OFDM

FEC (Forward Error Correction)

1/2, 2/3, 3/4, 5/6, 7/8

Intervalle de Garde

1/4, 1/8, 1/16, 1/32

MER (Modulation Error Rate)

Inversion spectrale

oui

Niveau de sortie

dBµV

68 à 83 (réglable)

Capacité

4 services Audio-Vidéo

8 services Audio-Vidéo

Géneral

RF: 2 connecteurs "F" femelle

RF: 4 connecteurs "F" femelle

Entrée vidéo: 4 x CINCH

Connecteurs

Entrée audio : 4 x 3,5 mm jack

Management: 1 x RJ-45 (Ethernet)

Management: 2 x RJ-45 (Ethernet)

DC: embase banane

Alimentation

VDC

Consommation

Température de fontionnement

°C

0 à +40

Dimensions

280 x 260 x 150

* Le 8530UK/8535UK livrés avec un cordon d'alimentation Royaume-Uni.

Modulateur Numérique et Streamer

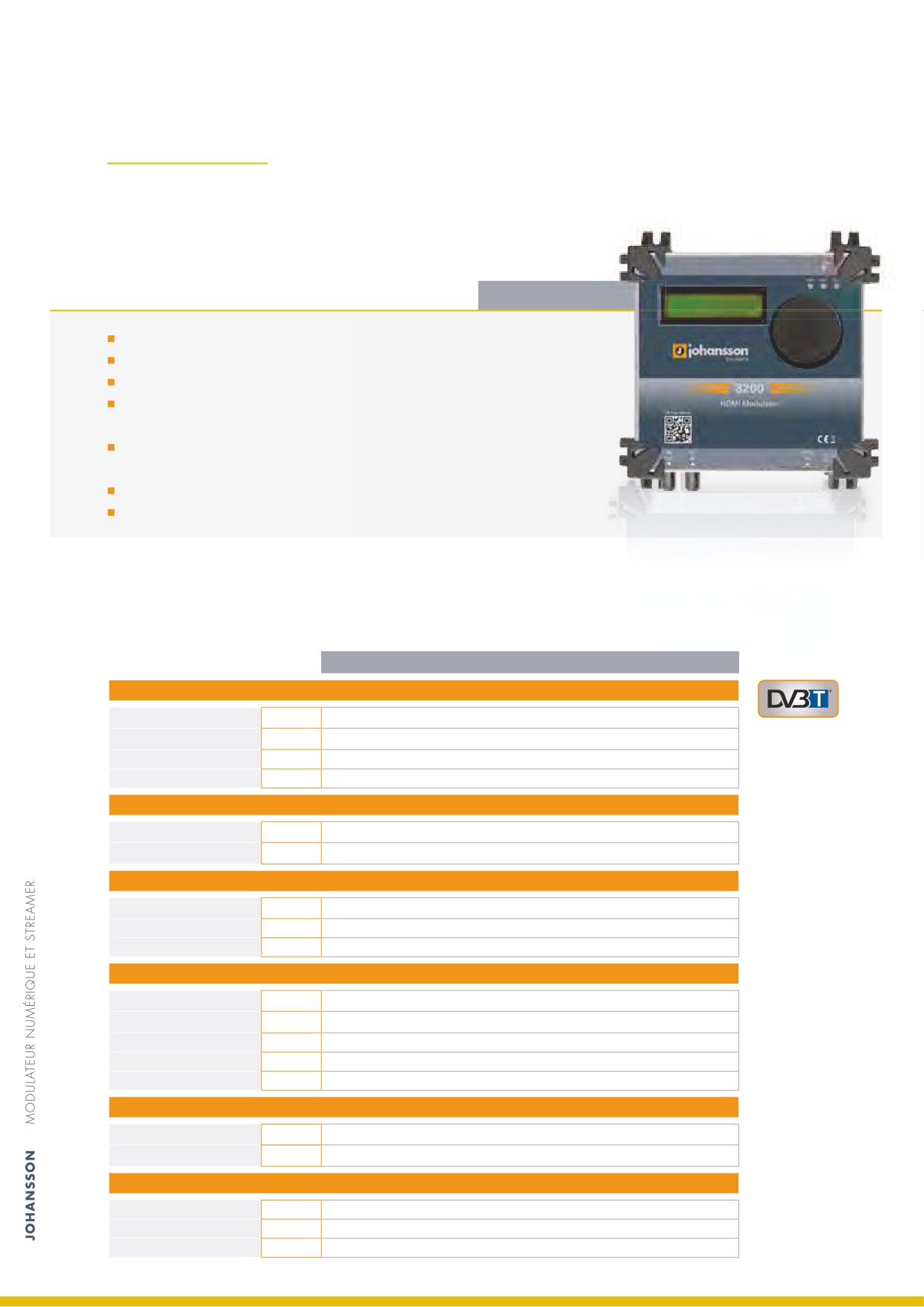

MODULATEUR HDMI

Le modulateur HDMI permet de transmettre le signal HDMI sur un réseau coaxial.

8200 | 8200 UK

1 entrée HDMI: compatible tout standard de résolutions

1 entrée RF: bypass du signal du câble ou terrestre

1 sortie RF: le signal HDMI est couplé à celui de l’entrée RF

excellente qualité d'image: MER comparable aux équipements de

station de tête “premium”

structure de menu simplifiée: programmation par bouton-poussoir

“Johansson” et afficheur

très faible consommation d'énergie

8200UK est livré avec un cordon d'alimentation Royaume-Uni

8200 | 8200 UK

Entrée HDMI

Résolution vidéo

576i jusqu'à 1080p

Encodage vidéo

H264/AVC

Encodage audio

MPEG1 Layer II

Connecteur

HDMI Type A

Entrée RF

Fréquence

Mhz

5 - 1002

Perte de passage

Sortie RF (= signal entrée RF + transpondeur modulé HDMI)

Fréquence canal modulé

MHz

170-230 / 470-862 (canaux: E5-E12 / E21-E69)

Niveau de sortie

dBµV

75-90 (réglable)

MER

Typ. 40

Paramètres DVB-T

Modulation

2K/8K jusqu'à 18 Mbit/s

Constellation

QPSK / 16QAM / 64QAM

FEC

1/2 jusqu'à 7/8

Intervalle de garde

1/4 jusqu'à 1/32

Bande passante

MHz

7-8

Configuration

Base

Pays | Fréquence de canal sortie | Niveau de sortie | LCN | Nom de programme

Avancée

Divers

Alimentation

Tension en entrée : 12 VDC | Consommation : 5 W Typ. (7 W max.) | Jack Ø 2,1 mm

Dimensions, poids, code EAN

180 x 175 x 65 mm | 1 kg | 2082000000011

Accessoires

Adaptateur secteur 12 V | Cordon HDMI 1.5 m

Modulateur Numérique et Streamer

FONCTION LCN

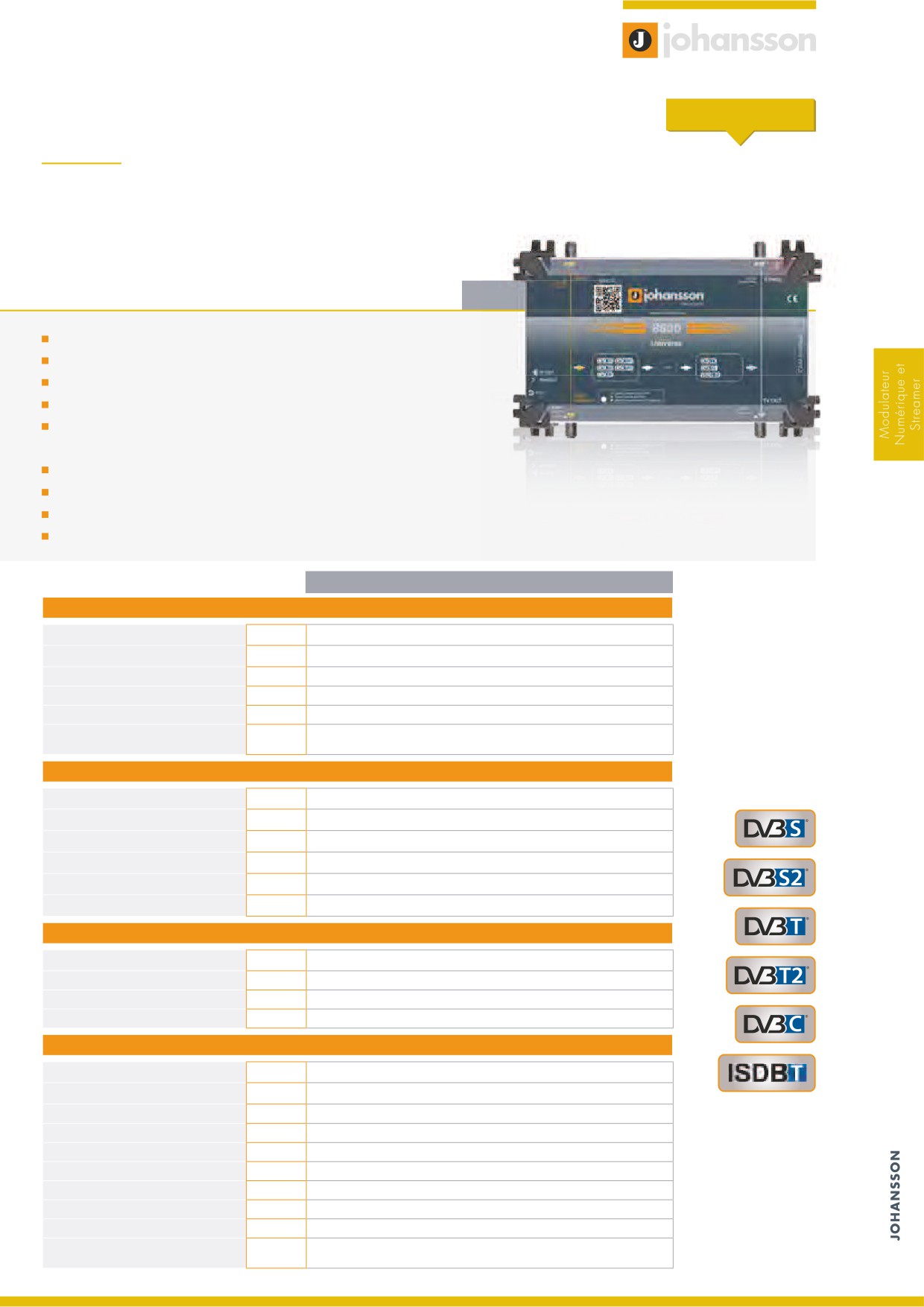

UNIVERSE

Ce module de station de tête compacte permet de recevoir les programmes

issus d’un transpondeur Satellite, Terrestre ou Câble et de les distribuer

sur un réseau coaxial et IP.

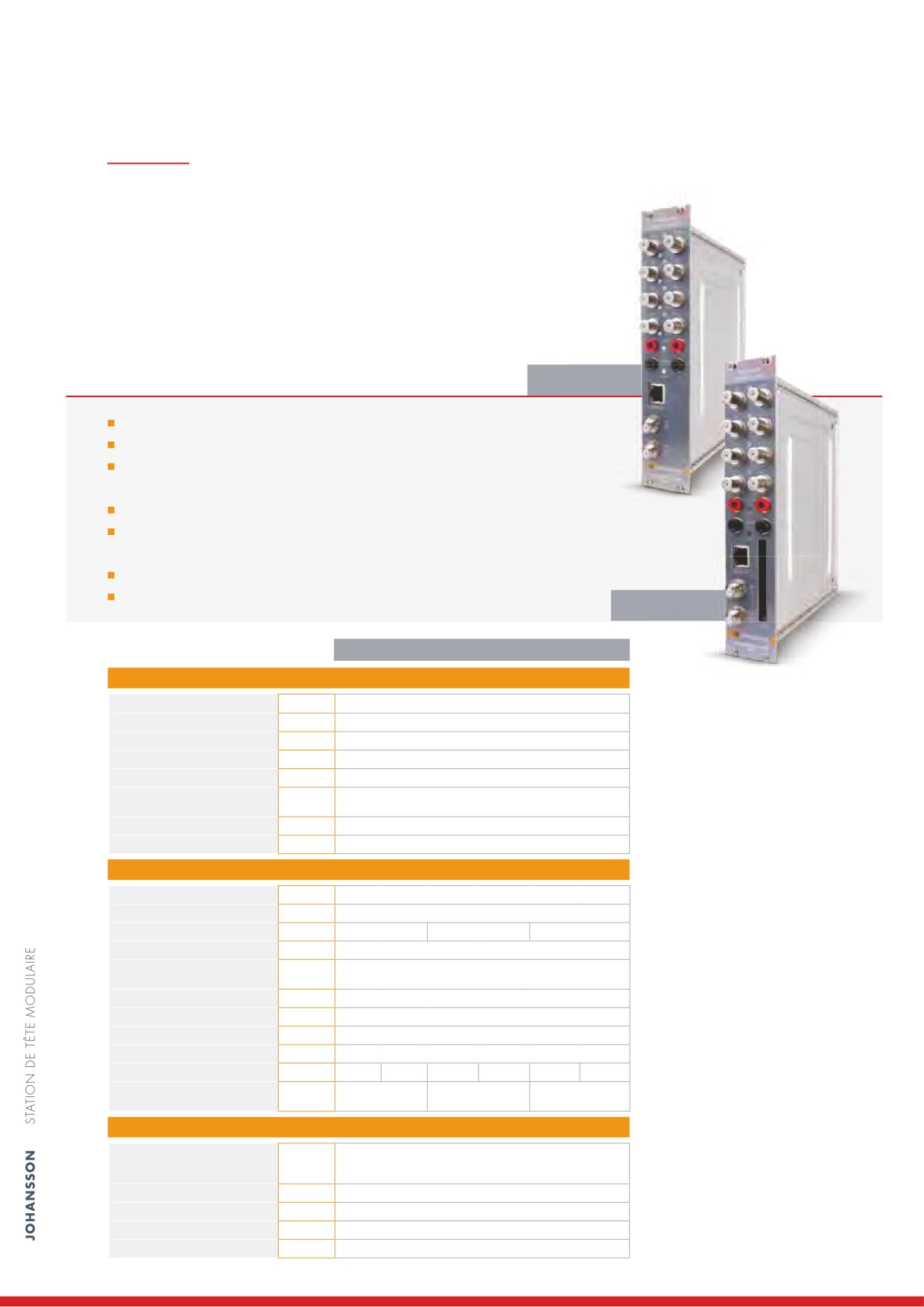

8600

réception d’un transpondeur de toute source DVB (satellite, terrestre ou câble)

décryptage des chaînes par module CAM multi-services

transmission d’un transpondeur démodulé sur réseau coaxial et réseau IP

module autonome permettant l’adjonction de programmes sur le réseau existant

plusieurs produits peuvent être combinés pour créer une station de tête complète

(entrées et sorties cascadables et possibilité d’une alimentation à distance)

compatible SD - HD, MPEG4 - MPEG2

LCN support

excellente qualité d’image: MER comparable aux équipements de station de tête “premium”

module Plug&Play grâce à l’interface WEB intégrée

8600

Entrée

Nombre d'entrées

1 + 1 bypass passive (-2 dB)

Tuner

Fréquence

MHz

42-2150

Niveau d'entrée

dBm

-65 à -20

Standard

DVB-S/S2 | DVB-T/T2 | DVB-C

0 / 13 / 18 / 22 kHz / DiSEqC, EN50494, EN50607

Téléalimentation LNB ou préamplificateur

350

Sortie RF

Nombre de sorties

1 + 1 bypass passive (-2 dB)

Multiplex

Fréquences

MHz

174-862

Niveau de sortie

dBm

-55 à -10 (réglable)

Standard

DVB-T | ISDB-T

Modulation error rate (MER)

Sortie Ethernet

Nombre de sorties

1 port Ethernet 1 Gb

Standard

IEEE 802.3ab 10/100/1000 Base-T

Protocole

IP Multicast/UDP

Transport Streaming

SPTS/MPTS*

Divers

Slot CI

Tension d'entrée

Vdc

12-20

Consommation

7 (hors CAMet téléalimentation)

Jack DC

Ø 2.1

Alimentation de module supplémentaire

Oui, 1 unité peut alimenter d'autres unités

Température de fonctionnement

°C

0 à +50

Dimensions

222 x142 x 50

Poids

1,1

Code EAN 13

2086000000019

Alimentation 15V

Accessoires

1 cordon Ethernet

*MPTS complet du transpondeur DVB en entrée.

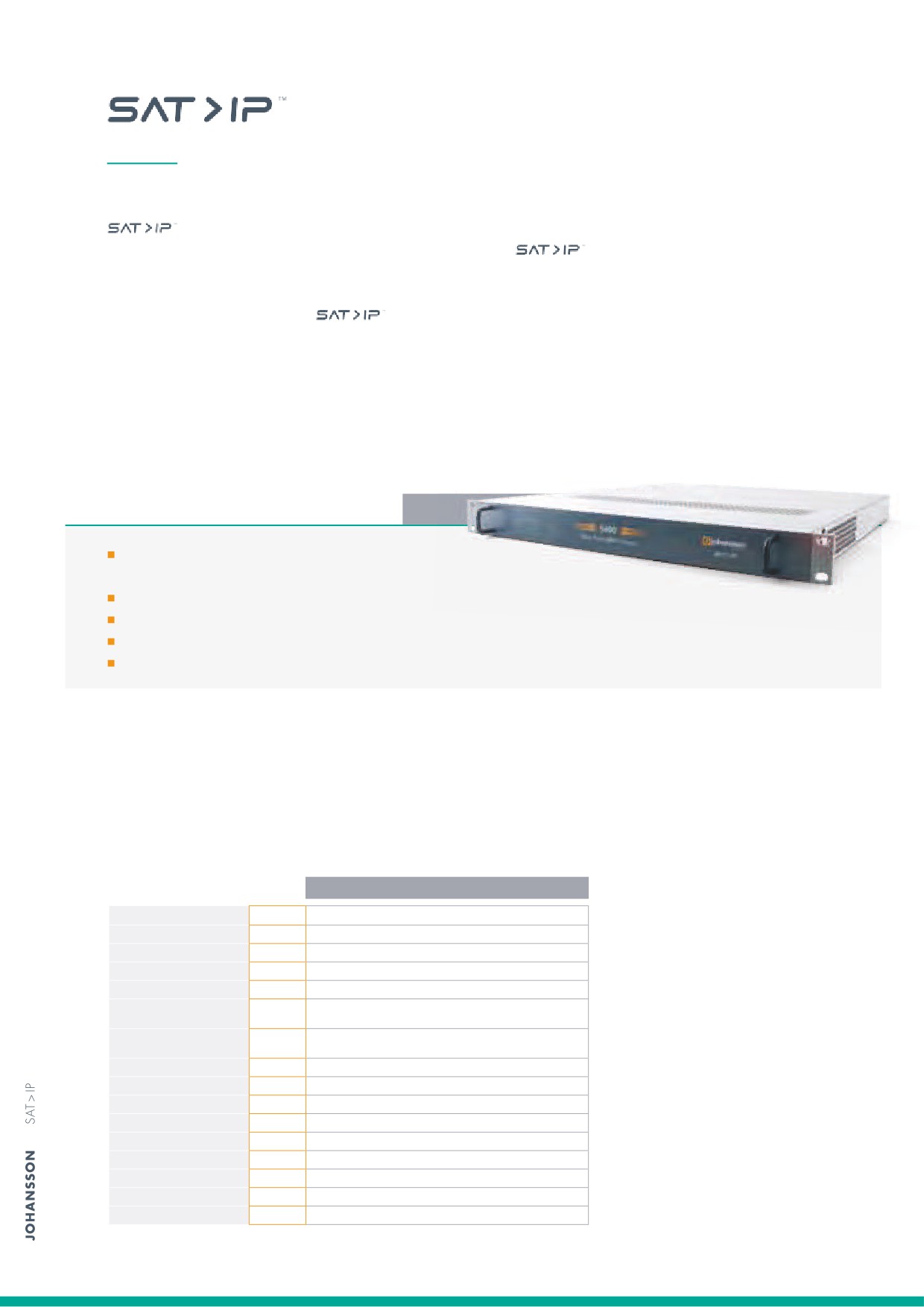

SERVEUR Serveur Multi Tuner SMATV

est une technologie révolutionnaire pour la distribution économique des signaux satellites dans la maison

ou dans les réseaux IP privés. Le multiswitch se monte en rack

et fonctionne en mode statique ou

dynamique; une combinaison des deux modes est également possible.

En mode statique le multiswitch

peut recevoir des signaux de 4 bandes satellites en multicast jusqu'à 32

canaux sur votre réseau IP privé vers un grand nombre de clients.

En mode dynamique, 32 clients peuvent regarder simultanément tous les canaux qui sont disponibles sur les bandes

4 satellites.

5400

4 entrées pour LNB Quatro ou Quad. Si le LNB n'est pas déjà

alimenté, utilisez l’alimentation 9930

4 sorties cascadables

fonctionne à la fois en mode statique et dynamique

transmission de flux TV satellite (SD et HD) et radios sur le réseau IP

configuration simple grâce au serveur web intégré

5400

Nombre d’entrées/sorties

4 entrées avec 4 sorties de couplage

Fréquence

MHz

950 - 2150

Niveau d’entrée max.

dBµV

Niveau d’entrée min.

dBµV

Perte de passage

Affaiblissement de réflexion

>10

entrée/sortie

DVB-S(2): QPSK, 8-QPSK

Modulation

DVB-S: QPSK

Sortie

1 x RJ45 100 / 1000 port Ethernet

Utilisateurs / canaux

Protocole

Conforme SAT>IP V 1.2

Dynamique unicast

HTTP / RTSP

Statique multicast

RTP

Secteur / fréquence

VAC

100 à 240 VAC, 50/60 Hz

Consommation max.

Température de fontionnement

°C

0 à +50

Dimensions

19" x 1RU x 400 mm

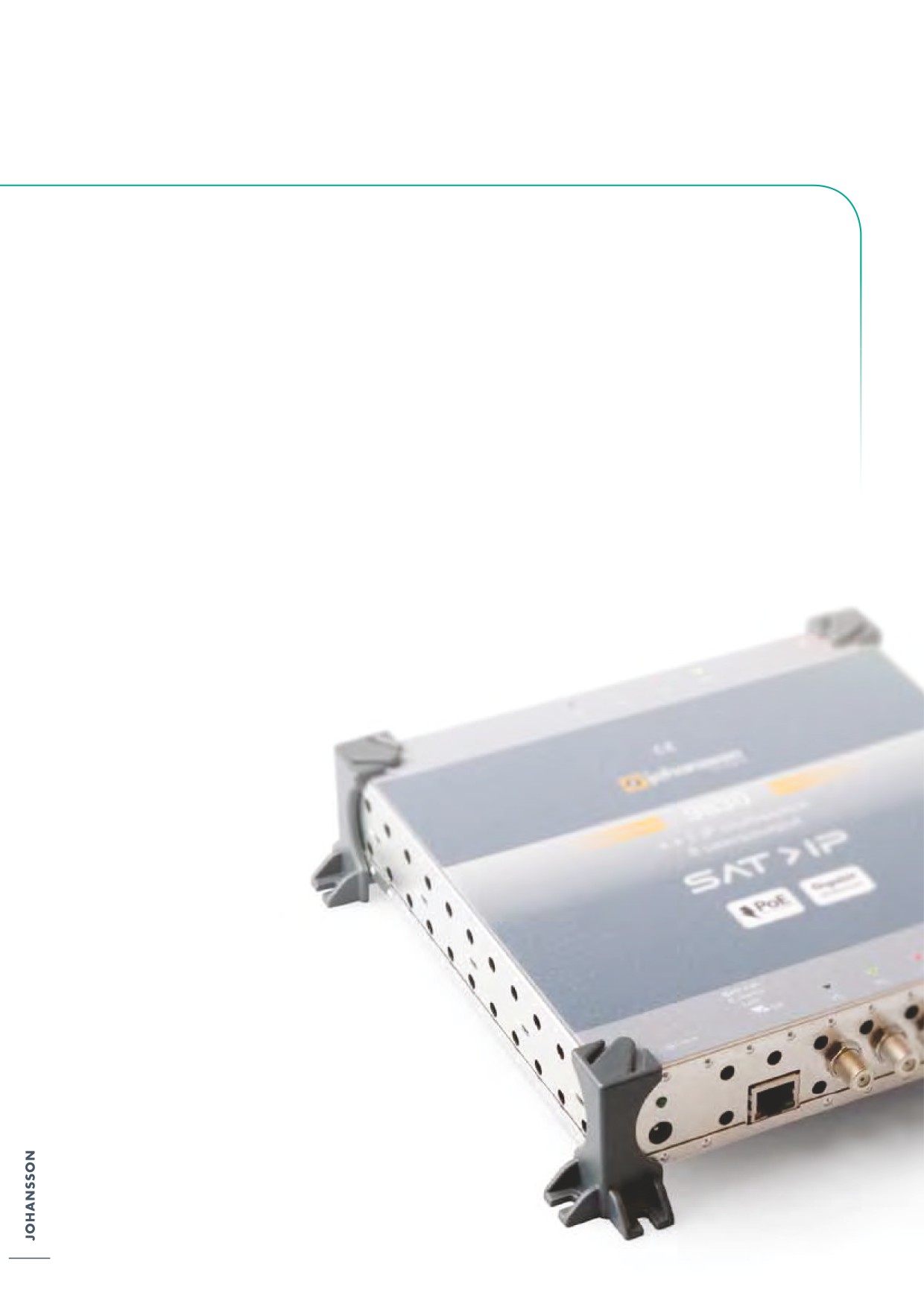

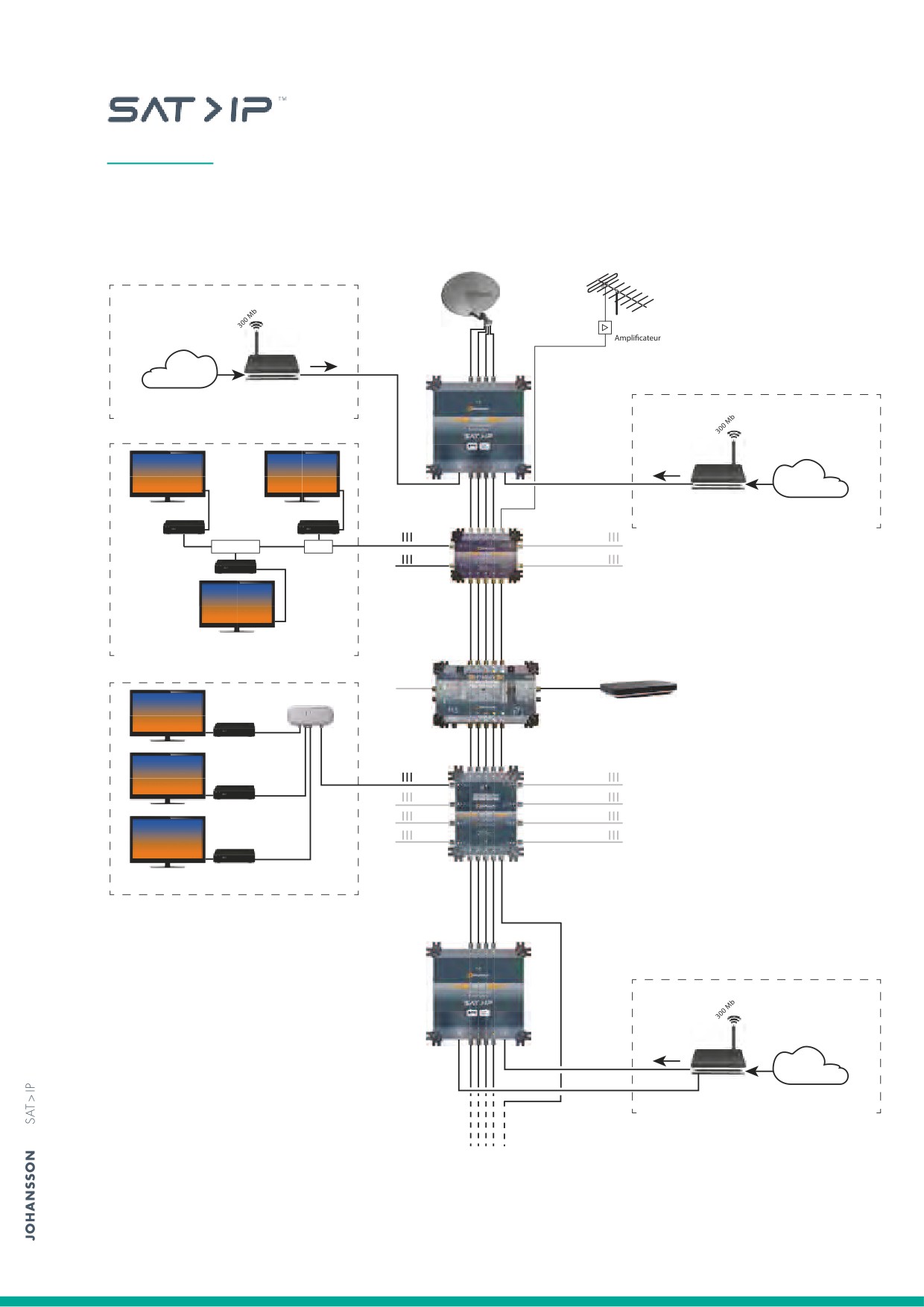

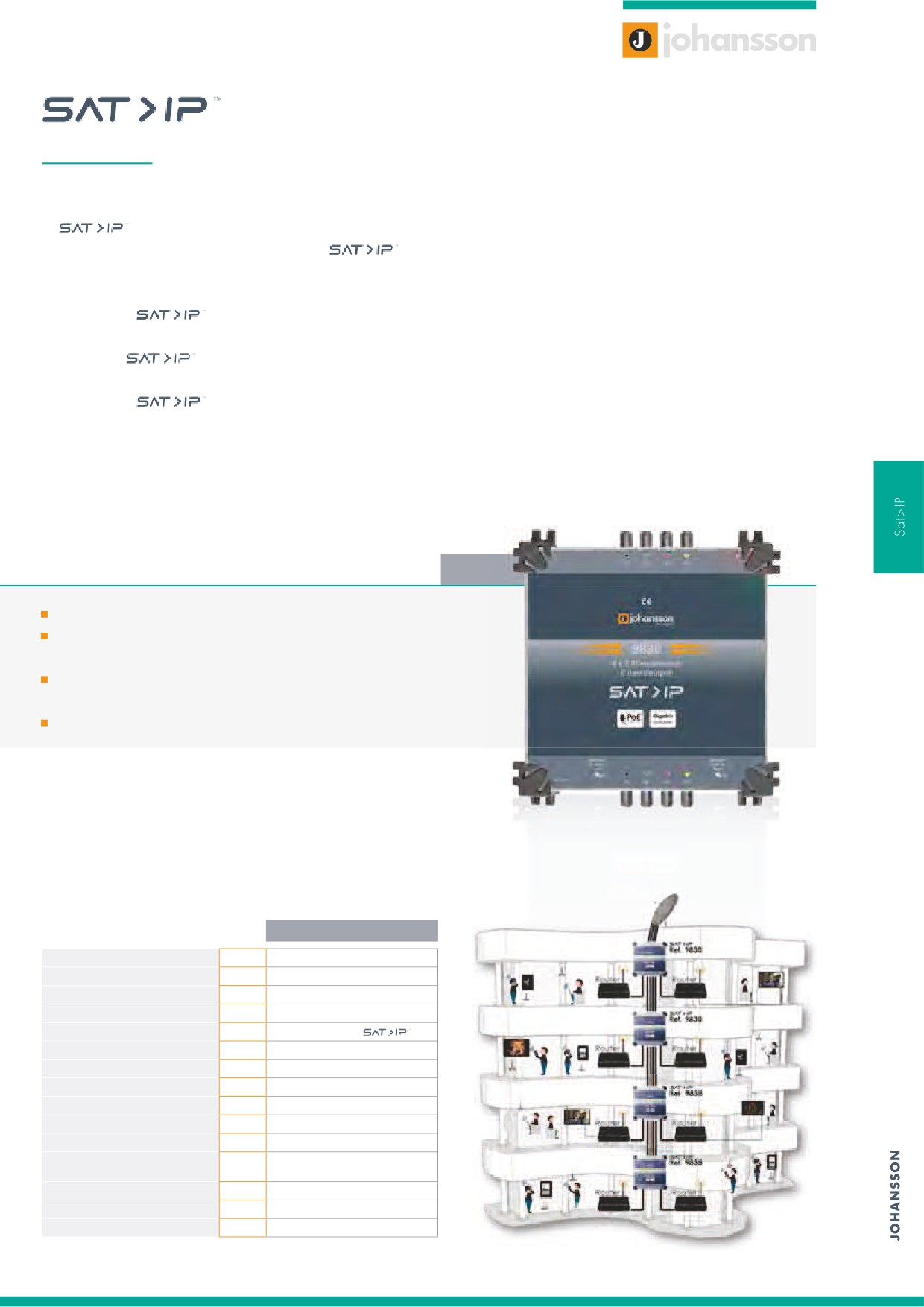

MULTISWITCH Multiswitch IP

vous permet de regarder la télévision par satellite sur votre Smartphone, tablette, PC, également votre

téléviseur standard, ainsi qu'un smart TV. Le

est une technologie innovante pour la distribution des signaux

satellites, par l'intermédiaire du réseau IP, dans les habitations privées.

Le Multiswitch

est parfait pour distribuer les signaux TV via les réseaux éthernet ou WiFi. Toutes les

chaînes du satellite sont disponibles sur les appareils portables comme les smartphones et tablettes, en téléchargeant

l'application

pour Android ou iOS.

Le multiswitch

doit être alimenté par câble Ethernet (PoE = Power over Ethernet). Dans le cas où dans

l'immeuble, les routeurs ou commutateurs ne sont pas pourvus d’alimentation par Ethernet, une source PoE externe doit

être installée.

Ce multiswitch cascadable peut recevoir des signaux de 4 bandes satellites et distribuer jusqu'à 16 flux IP via 2 ports

Ethernet Gigabit. Cela signifie que 8 utilisateurs par foyer peuvent indépendamment regarder la télévision!

9830

4 entrées pour LNB Quattro ou Quad

4 sorties cascadables, s’adaptent pour tout type de Multiswitches,

tant pour des nouvelles installations qu’existantes

2 sorties IP, chaque sortie accepte jusqu’à 8 utilisateurs in-

dépendants sur le réseau gigabit

transmission de flux TV satellite (SD et HD) et radios sur le réseau IP

9830

Entrées

Sorties éthernet

2 x RJ45 port 100 / 1000 Mbps

Plage de fréquence

MHz

950 - 2150

Utilisateurs / sortie

MHz

2 x 8 or 1 x 16

Protocole

V 1.2 conforme

Adressage

DHCP / AUTO - IP

Source PoE

PD classe 3

Niveau d’entrée max.

dBµV

Niveau d’entrée min.

dBµV

Perte d'insertion

2,5

Affaiblissement de réflexion

> 10

48 (Alimentation par Ethernet ou

Allimentation (PoE)

VDC

adaptateur externe en option)

Consommation max. par port

Température de fonctionnement

°C

0 à 50

Dimensions

210 x 210 x 50

Distribution SAT (SCR & Legacy)

f Le multiswitch est l’élément essentiel dans la distribution des signaux satellites par le câble

coaxial dans les installations collectives. Dans la plupart des cas, il n’y a qu’un seul câble

de disponible entre la gaine technique et le logement.

UnitronGroup propose une large gamme de multiswitches incorporant la technologie SCR.

Ces multiswitches permettent de relier plusieurs récepteurs du même logement à partir d’un seul

câble coaxial.

L’utilisation de la fonction Satellite Channel Router dans les «multiswitches SCR Johansson»

fabriqués par Unitron, permet de simplifier le déploiement et de réduire le coût global dans

l’installation de services satellites.”

Distribution SAT (SCR&Legacy)

NOUVEAU

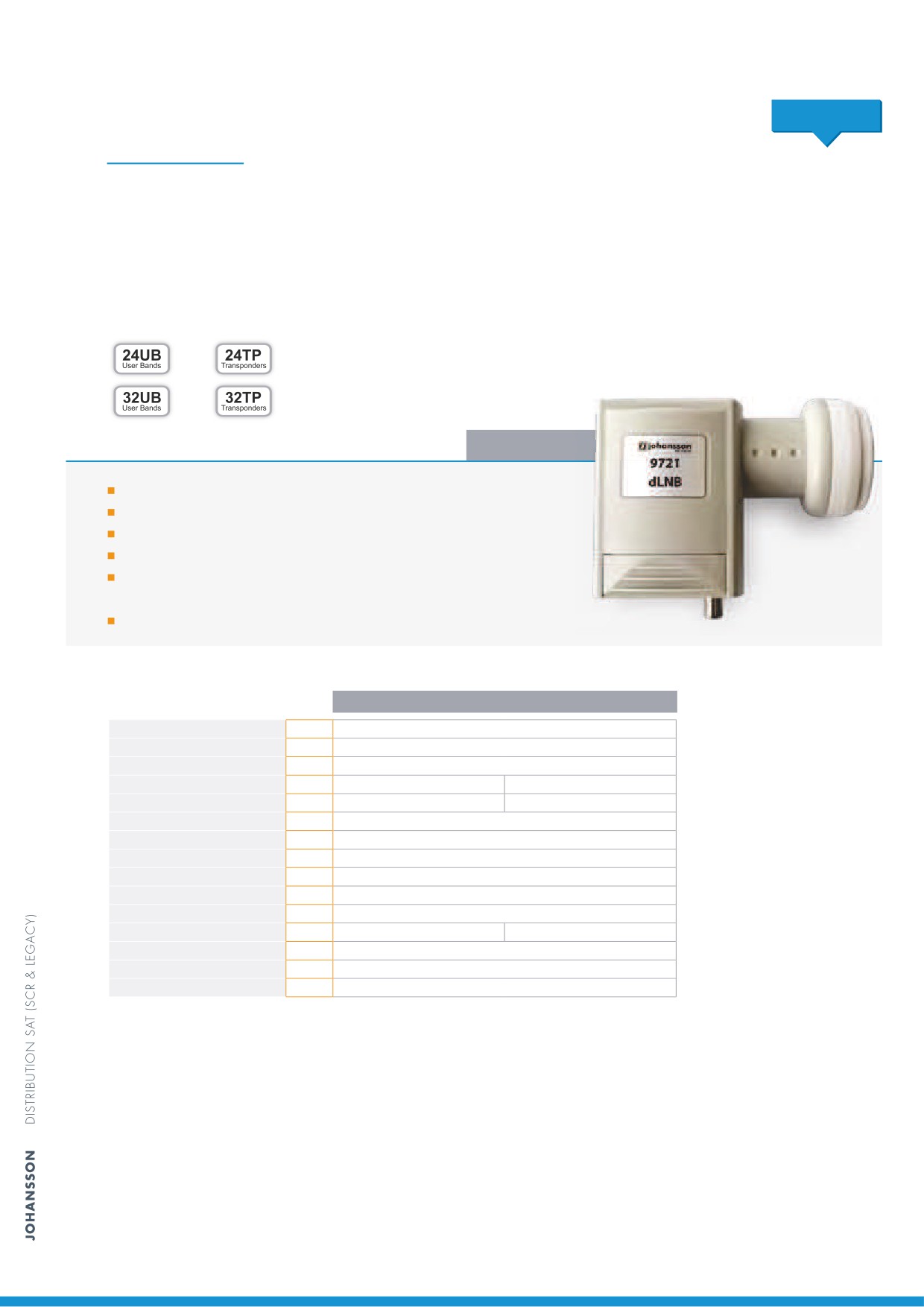

DIGITAL SCR LNB dLNB

La nouvelle technologie SCR a trouvé à présent sa place dans la gamme de mutiswitches et sur le marché, il est

logique qu’Unitron passe à l’étape suivante, à savoir intégrer la technologie SCR dans les LNBs.

Cela débouche sur de nombreuses nouvelles solutions très économiques pour les clients. Unitron a défini 2 différents

cas d'utilisation pour ces produits LNBs numériques, en fonction des spécifications suivantes.

9721 | 9722

LNB, capable de recevoir les signaux satellites KU d’une position orbitale

jusqu'à 24 ou 32 utilisateurs

puissance de sortie élevée de (contrôlée par C.A.G)

faible bruit

multistandard supporté : EN50494 / EN50607. D'autres standards,

comme le FSK, sur demande

les deux produits peuvent être programmés en mode statique ou en mode dynamique.

9721

9722

Entrée

1 Ku

Fréquence d'entrée

MHz

10700 - 12750

Sortie

Canaux SCR en sortie

Chipset utilisé

MaxLinear

Broadcom

Standards supportés

EN50494 / EN50607

Gain de conversion

Typ. 55

Facteur de bruit

Typ. 0.7

Isolation de polarisation croisée

Puissance canal de sortie

dBm

-25 (C.A.G.)

Tension d'alimentation DC

VDC

9 - 20

Consommation

4.5

5.5

Température de fonctionnement

°C

-40 à +60

Diamètre de fixation

Dimensions

135 x 120 x 60

Distribution SAT (SCR&Legacy)

NOUVEAU

DIGITAL SCR LNB dLNB

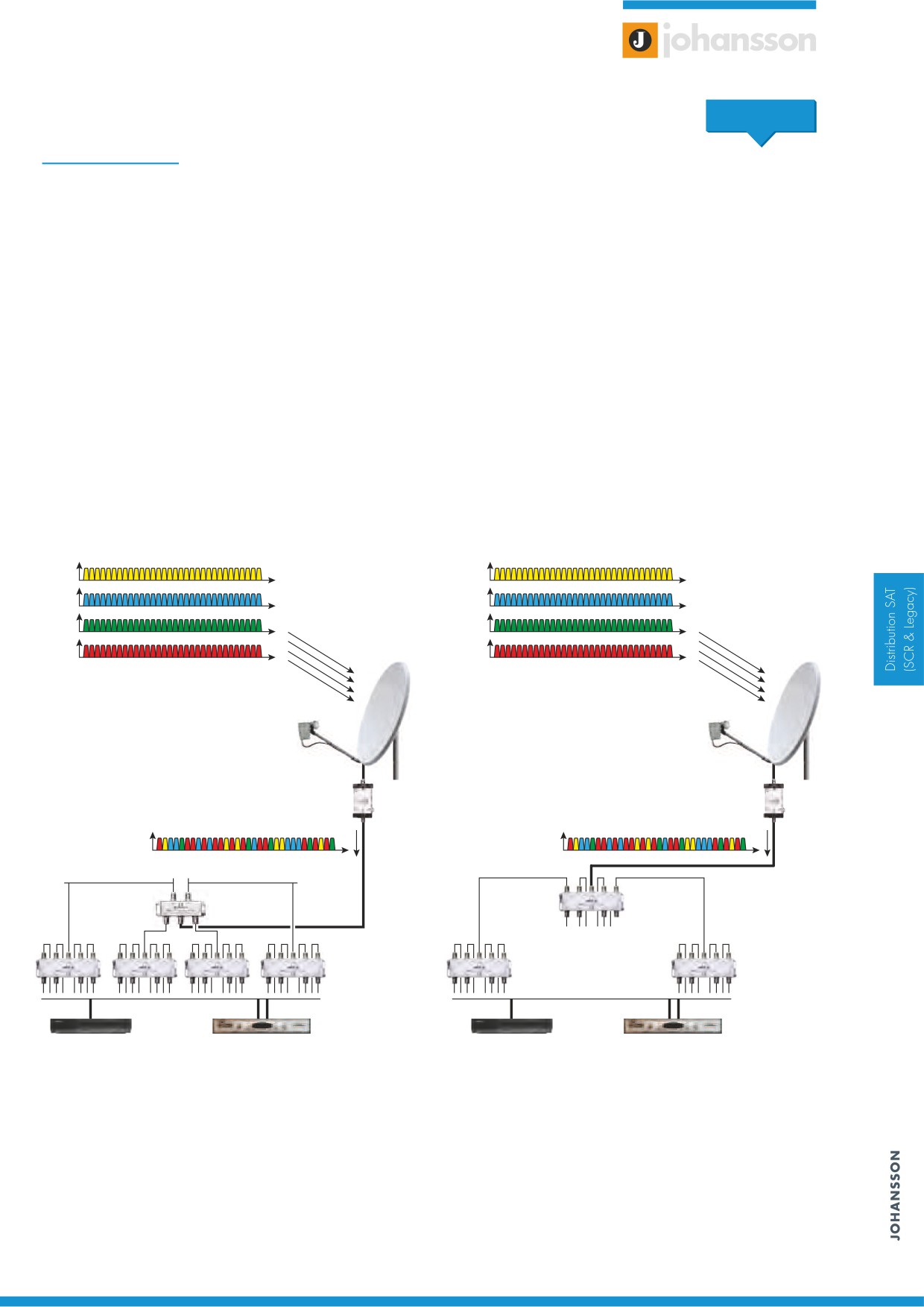

CAS 1

CAS 2

Le premier cas d'utilisation est en installation

Le deuxième cas d'utilisation est adapté à toutes

individuelle ou petite collective, dans laquelle jusqu'à

les applications en installation collective, et plus

32 utilisateurs peuvent être reliés au dLNB. Chacun de

les installations sont grandes, plus cette solution est

ces utilisateurs peut se connecter indépendamment à

économique. De fait, le dLNB sert de station de tête

tout transpondeur de 1 position orbitale satellite, par

modulaire complète et si le système est bien conçu,

exemple Astra 23,5°E. L’application suivante décrit

la distribution du signal satellite dLNB peut être

cette configuration "dynamique":

réalisée avec de simples répartiteurs et dérivateurs,

par conséquent aucun besoin d’installation coûteuse!!

La configuration du dLNB peut être faite à la fois

par l’installateur ou par l'opérateur "over the air"

par les airs (OTA). L’application suivante décrit cette

configuration "statique":

32 channels, band 4

dLNB UnitronGroup

Programmateur

en option

Jusqu'à 32 transpondeurs,

Jusqu'à 32 bandes utilisateurs

présélectionnés parmi les 4 bandes satellites

Répartiteur

standard

Répartiteurs

standard

16 X Set-Top-Boxes

8 X PVR

Nb de STBs illimité

Nb de PVRs illimité

Pour de plus amples informations ou collaboration, veuillez contacter le service commercial.

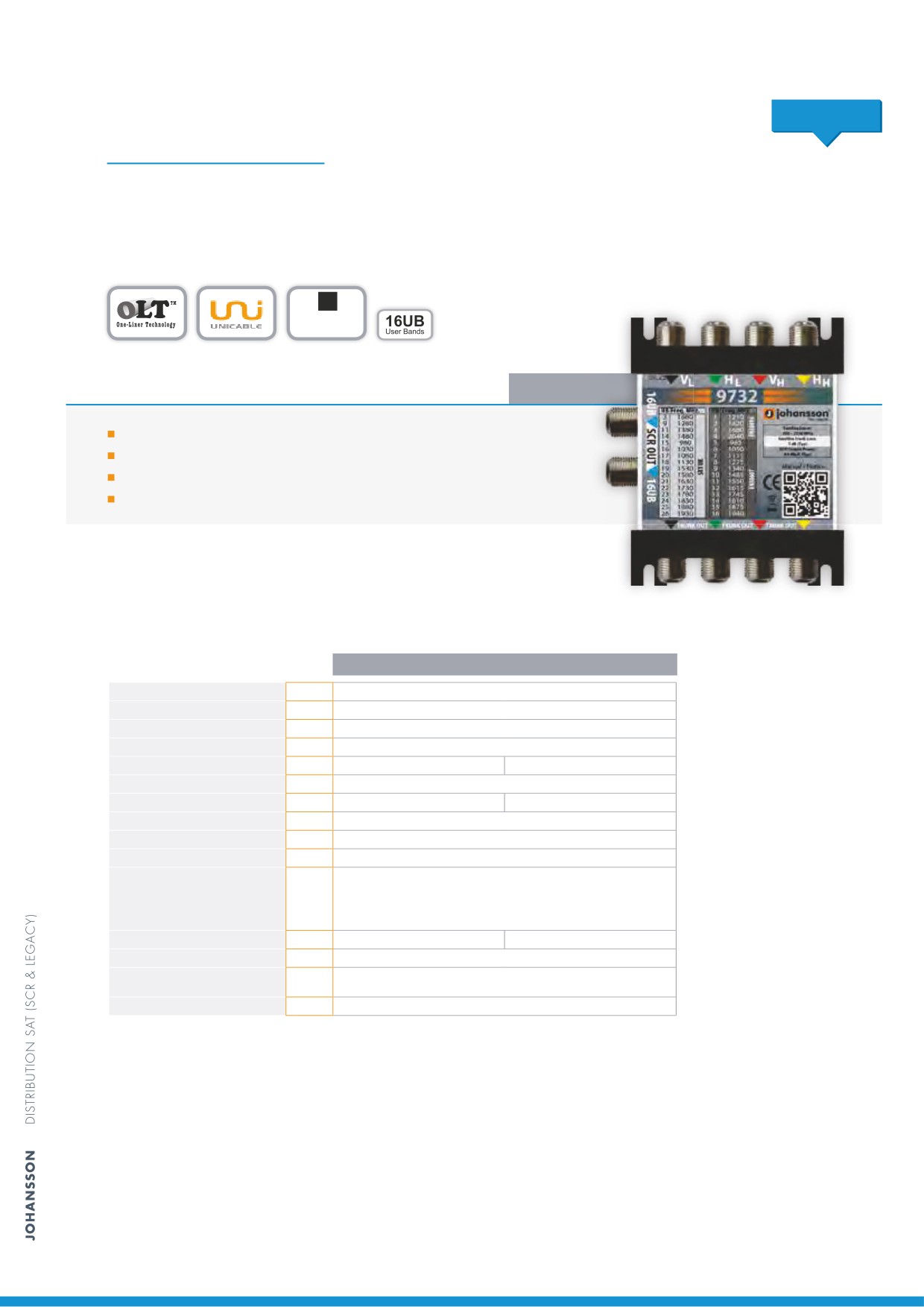

Distribution SAT (SCR&Legacy)

NOUVEAU

MULTISWITCH DIGITAL SCR

Relier plusieurs set-top-boxes pour les applications multipoints de plusieurs satellites à l'aide d'un seul câble coaxial!

satellite

position

9731 | 9732

jusqu'à 16 Bandes Utilisateurs par sortie SCR

support toutes les normes SCR

boîtier ultra-compact

produit cascadable

9731

9732

Entrées ligne de passage

Sorties ligne de passage

Plage de fréquence

MHz

950 - 2150

Perte d’insertion

Sorties dCSS/dSCR

Connecteur de sortie dCSS/dSCR

75 Ohm, type F femelle

UBs dCSS/dSCR

16 + 16

Niveau de sortie dCSS/dSCR

dBµV

Affaiblissement de réflexion

>=8 (typ 12)

Perte de derivation

Not applicable, AGC (automatic Gain control)

DiSEqC 1.0 (unidirectionel)

DiSEqC 2.0 (bidirectionel)

Sélection bande et polarisation

Standard EN 50494 (SCD)

Standard EN 50607 (SCD2)

Standard SKY UK

Max DC current consumption

<300 @13Volt

<320 @13Volt

Alimentation

From STB, power inserter or trunk (VL)

Injecteur de courant (2460 + 9669

3A, 20V

séparément disponible)

Dimensions

90 x 80 x 40

Pour les alimentations optionels, voir la matrice de compatibilité sur pag.

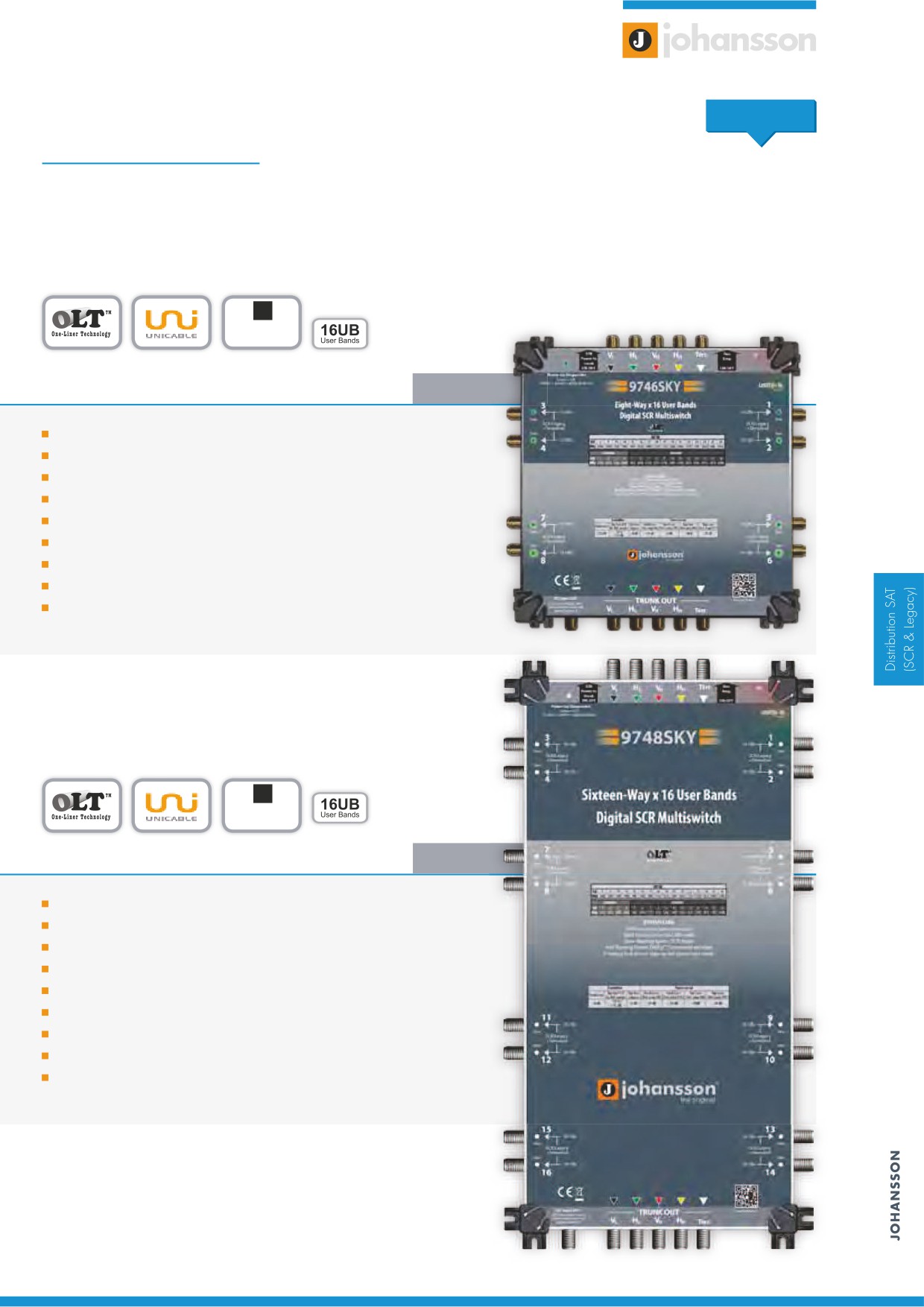

Distribution SAT (SCR&Legacy)

NOUVEAU

MULTISWITCH DIGITAL SCR

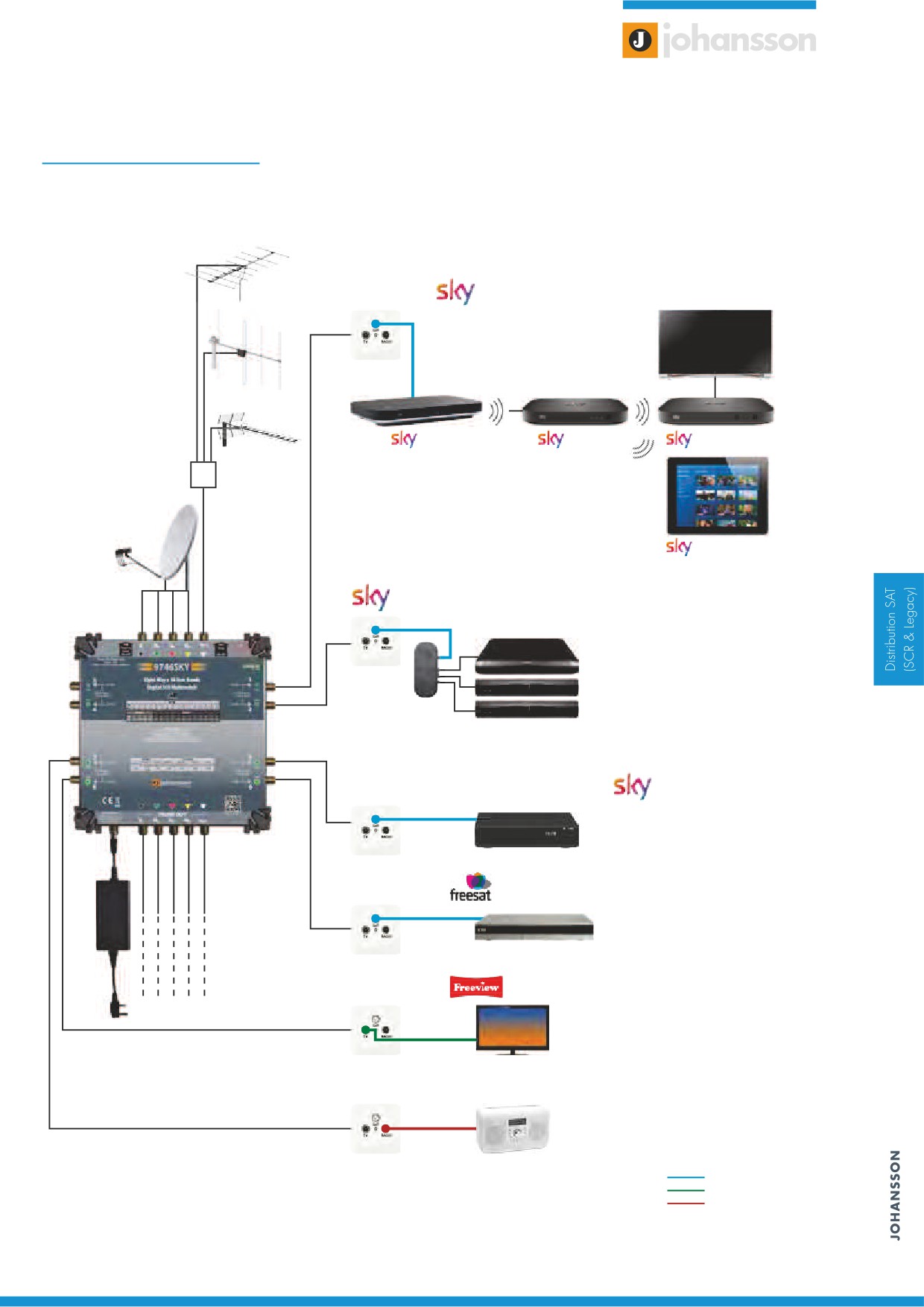

Disposer d'un réseau mixte de Set-Top-Boxes n’est plus un problème avec la famille de multiswitchs SCR Johansson. La

détection automatique du type de STB relié au réseau, est intégrée à toutes nos solutions. Les produits 974xSKY sont

conçus pour prendre en charge un grand nombre d’installations multiswitch neuves ou existantes.

satellite

position

9746SKY

8 sorties SCR

jusqu'à 16 Bandes Utilisateurs par sortie SCR

détection automatique SCR et mode legacy

compatible avec tous les récepteurs standards SCR

compatible avec tous les récepteurs classiques (STB legacy)

terrestre amplifié ou bypass

mode de démarrage d’alimentation progressif pour les récepteurs legacy

diagnostic de consommation pour la téléalimentation en cascade

prend en charge les plans de fréquences de la famille des opérateurs

SKY Europe (SKY UK, SKY Italie et SKY Germany)

satellite

position

9748SKY

16 sorties SCR

jusqu'à 16 Bandes Utilisateurs par sortie SCR

détection automatique SCR et mode legacy

compatible avec tous les récepteurs standards SCR

compatible avec tous les récepteurs classiques (STB legacy)

terrestre amplifié ou bypass

mode de démarrage d’alimentation progressif pour les récepteurs legacy

diagnostic de consommation pour la téléalimentation en cascade

prend en charge les plans de fréquences de la famille des opérateurs

SKY Europe (SKY UK, SKY Italie et SKY Germany)

Des variantes peuvent être fabriquées sur demande.

Les solutions avec logiciel personnalisé sont également disponibles pour es syst mes uni ues.

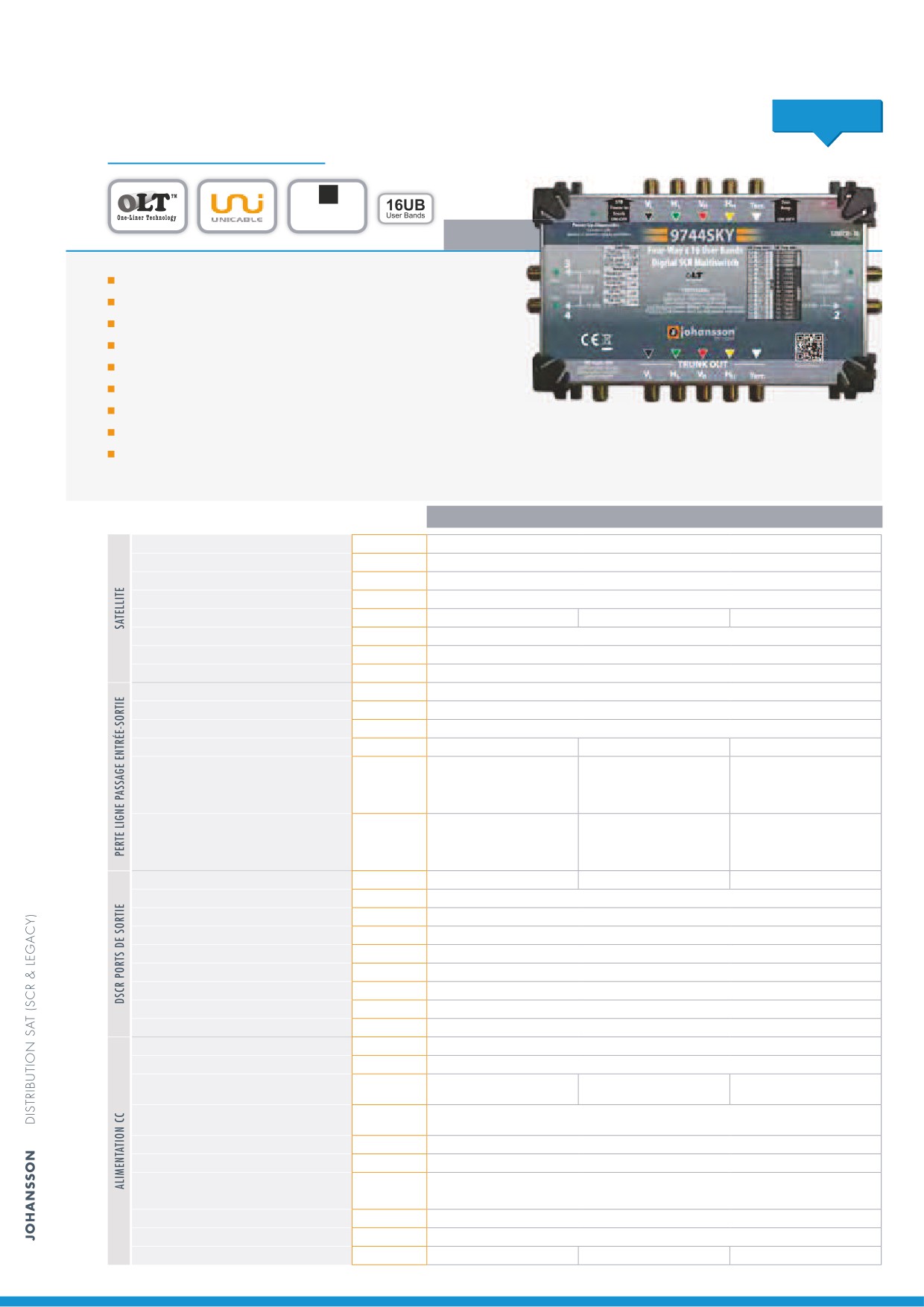

Distribution SAT (SCR&Legacy)

NOUVEAU

MULTISWITCH DIGITAL SCR

satellite

position

9744SKY

4 sorties SCR

jusqu'à 16 Bandes Utilisateurs par sortie SCR

détection automatique SCR et mode legacy

compatible avec tous les récepteurs standards SCR

compatible avec tous les récepteurs classiques (STB legacy)

terrestre amplifié ou bypass

mode de démarrage d’alimentation progressif pour les récepteurs legacy

diagnostic de consommation pour la téléalimentation en cascade

prend en charge les plans de fréquences de la famille des opérateurs

SKY Europe (SKY UK, SKY Italie et SKY Germany)

9744SKY

9746SKY

9748SKY

Plage de fréquence

MHz

950 - 2150

Entrées

Sorties* (cascadable)

Niveau d’entrée max-min Txp

dBm

-35 à -5

Perte ligne passage Entrée-Sortie

-2.5 max. (-1.5 typique)

-4 max. (-2.5 typique)

-9 max. (-6 typique)

Gain d’entrée vers sortie SCR

-15 à +15 typique, AGC contrôlée

Gain d’entrée vers sortie “legacy”

-13 max. (-8 typique)

Affaiblissement de réflexion

Plage de fréquence

MHz

88-790

Entrées

Sorties* (cascadable)

Niveau max. d”entrée alimentation Mux

dBµV

Amplifiée: 96

Amplifiée: 88

Bypass: -7 Max

Bypass: -10 max.

Bypass: -20 max.

(-5 typique)

(-8 typique)

(-16 typique)

Lignes passage entrée vers Sortie

Amplifiée : +4 Min

Amplifiée: +1 min.

Amplifiée: +2 min.

(+6 typique)

(+3 typique)

(+6 typique)

Bypass: -23 max.

Bypass: -27 max.

Bypass: -34 max.

(-17 typique)

(-21 typique)

(-24 typique)

Gain d’entrée vers sortie SCR

Amplifiée: -12 max.

Amplifiée: -16 max.

(-6 typique)

(-10 typique)

Sorties port dSCR

Modes de sortie inclus

SCR + Legacy + TNT/DAB/FM

Indication mode SCR

LED clignotante multicolore

Niveau de sortie SCR par Txp

dBm

-23 dBm Min (-21 dBm typique), CAG contrôlée

Largeur de bande canal SCR

MHz

Bandes d’utilisateur (user bands) SCR

Standard SCR (détection automatique)

BSkyB SCR, CENELEC EN50494, CENELEC EN50607, LNB universel tone & volts

Niveau de sortie legacy par Txp

dBm

Jusqu'à -15 dBm, sans CAG

Signalisation DiSEqC

DiSEqC conforme

Connecteur alimentation cc

Unité peut être alimentée par le port DC, les lignes de passage ou par les sorties (tous en connecteur "F")

Indication alimentation

Voyant vert (en façade)

10 à 20 (de STB)

Tension d’alimentation

VDC

10 à 20

11 à 20 (à partir de DC Input)

Consommation max.

SCR mode: 6 (par pair de sorties)

Mode émulation LNB: <2 (par sortie et Ampli Terr. OFF)

Cc à partir de lignes cascadables OUT vers IN

Oui (non-terrestre)

courant d'alimentation LNB (commutable)

500 (@ 20 V)

Protection court-circuit et mise en route

diagnostic

Oui

Borne de terre

Température de fontionnement

°C

-20 à +50, le caisson intérieur

Dimensions

223 x 143 x 50

223 x 223 x 50

223 x 423 x 50

*Les ports non utilisés doit être terminée par une résistance 75 ohms DC-terminaison bloqués

Pour les alimentations, voir pag 55 avec 2460 et 2461

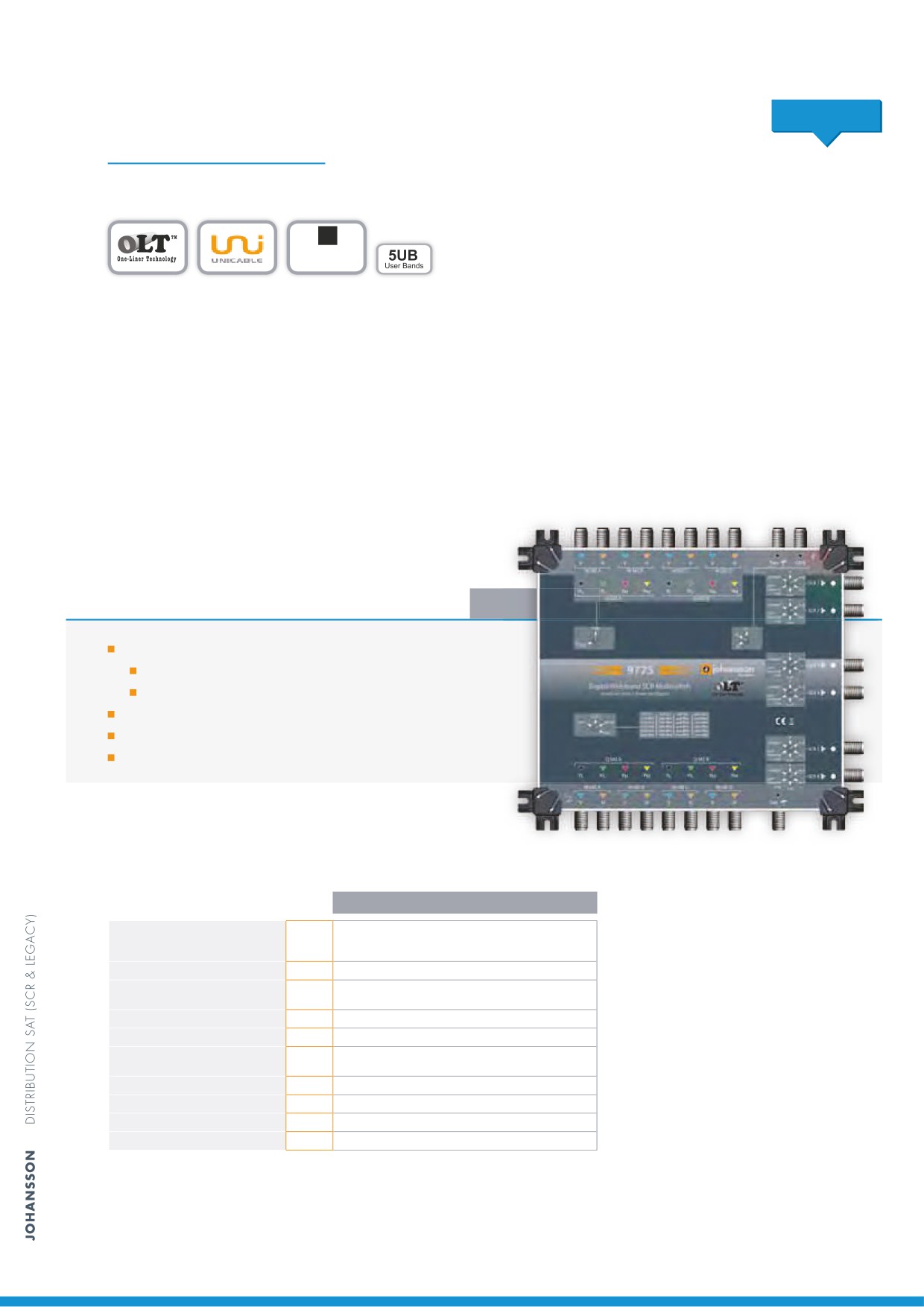

Distribution SAT (SCR&Legacy)

NOUVEAU

MULTISWITCH DIGITAL SCR

satellite

positions

Au cours des dernières années, les multiswitches standards (Legacy) ont été remplacés par les multiswitches SCR plus

efficaces, voir la gamme de produits 9730 I au 9762. Dans ces cas, la bande passante a été 3 fois mieux exploitée

et 3 fois moins de câbles ont été nécessaires dans l’installation.

Avec la nouvelle transition du SCR digital, les installations sont 5 fois plus efficaces, ou améliorent l'expérience

d’utilisateur en permettant à chaque famille d’avoir 5 tuners installés par appartement. C'est idéal pour regarder les

programmes en plusieurs points sans pour cela sacrifier les fonctions de visionnage et d’enregistrement.

Aujourd'hui, Unitron est fier d'annoncer la premier multiswitch SCR digital avec 5 bandes d'utilisateur par sortie et

permettant la réception jusqu'à 4 positions orbitales satellites par l'utilisation des LNB large bande.

9775

8 entrées satellites large bande

compatible avec 4 LNB large bande

compatible avec 2 LNB Quattro

6 sorties SCR avec chacune 5 bandes d'utilisateur

1 entrée CATV

1 entrée Terrestre

9775

1 x CATV

Entrées

1 x Terrestre

8 x satellite

Sorties

6 sorties (jusqu'à 30 tuners SCR)

Terr. / CATV: 5-1002 (DOCSIS compatible)

Fréquence

MHz

Sat. In: 290-2340

Canaux SCR (5 utilisateurs/sortie)

MHz

Configurable entre 1210 and 1688

Standards supportés

EN50494/EN50607/ BskyB

Terr.: -5

Perte de passage

Sat. : -3

Perte d'insertion dérivateur

Terr.: -16 ou -6 (commutable)

Niveau de sortie

dBµV

85 (C.A.G)

Consommation

Dimensions

220 x 250 x 50

Distribution SAT (SCR&Legacy)

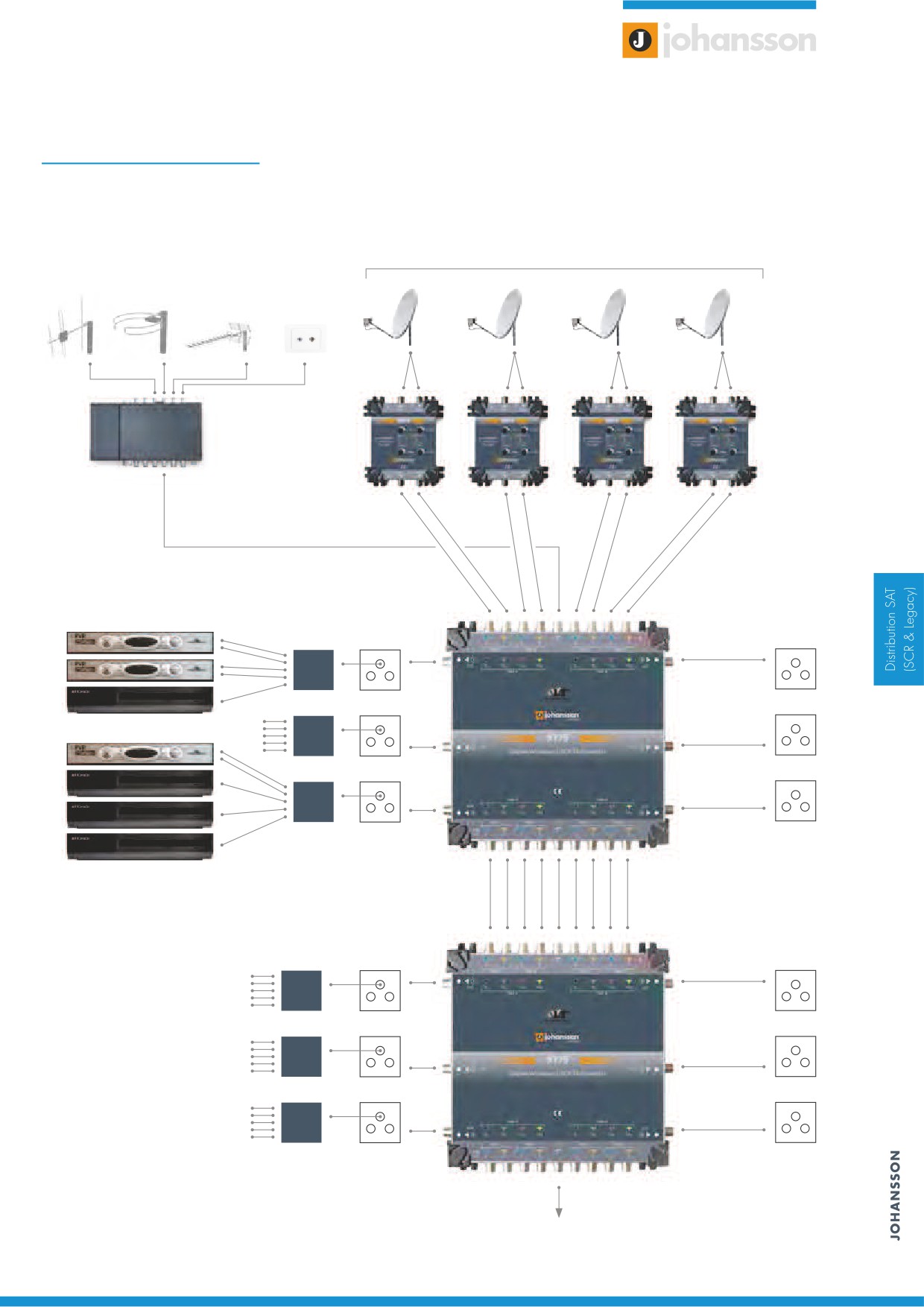

MULTISWITCH DIGITAL SCR Application des LNB large bande

DAB

DVB-T

DVB-C

4 positions orbitales satellites

4 X 9654

Amplificateur

de ligne TWIN

pour LNB large

bande H/V

7775

PVR

SAT

RÉPAR"

PVR

TITEUR

STB

SAT

RÉPAR"

TITEUR

PVR

STB

SAT

RÉPAR"

TITEUR

STB

9775

Multiswitch SCR

digital large bande

SAT

RÉPAR"

TITEUR

SAT

RÉPAR"

TITEUR

SAT

RÉPAR"

TITEUR

9775

Multiswitch SCR

digital large bande

Vers le

9775 Multiswitch SCR digtal

large bande suivant.

Distribution SAT (SCR&Legacy)

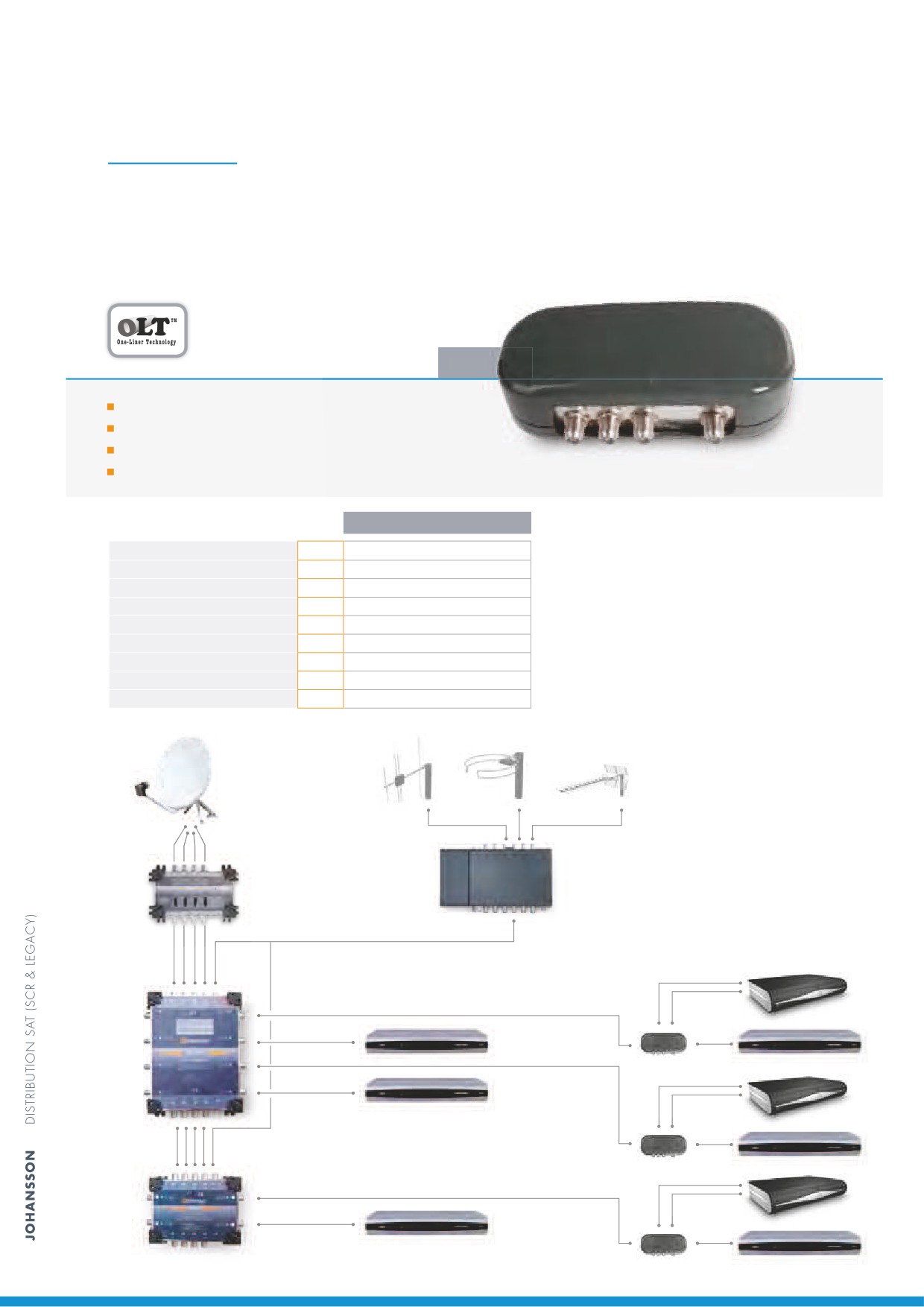

SMART SPLITTER

Lorsque plusieurs commandes sont transmises en même temps ou lorsque qu'un des récepteurs utilise en permanence une

tension plus élevée, il y a risque de collision dans les répartiteurs standards. Le répartiteur intelligent (Smart Splitter) capture

les signaux de commandes des différents set-top boxes SCR et les sérialise en garantissant ainsi l’absence de collision.

4603

montage intérieur

1 entrée / 3 sorties

pas besoin d’alimentation externe

transmet les différents signaux de commande après tampon

4603

Sorties

Plage de fréquence

MHz

5 - 2150

Perte d'insertion

Affaiblissement de réflexion

> 10

Passage CC

500 max.

Alimentation

VDC

10 min. / 20 max.

NB de commandes tampon

3/port récepteur

Dimensions

40 x 68 x 140

Standards supportés

SKY UK, EN50494

9930

7773

PVR

9742

SCR

STB

SORTIE LEGACY

STB

SCR

4603

PVR

SORTIE LEGACY

STB

4603

PVR

9740

SCR

SORTIE LEGACY

STB

4603

Distribution SAT (SCR&Legacy)

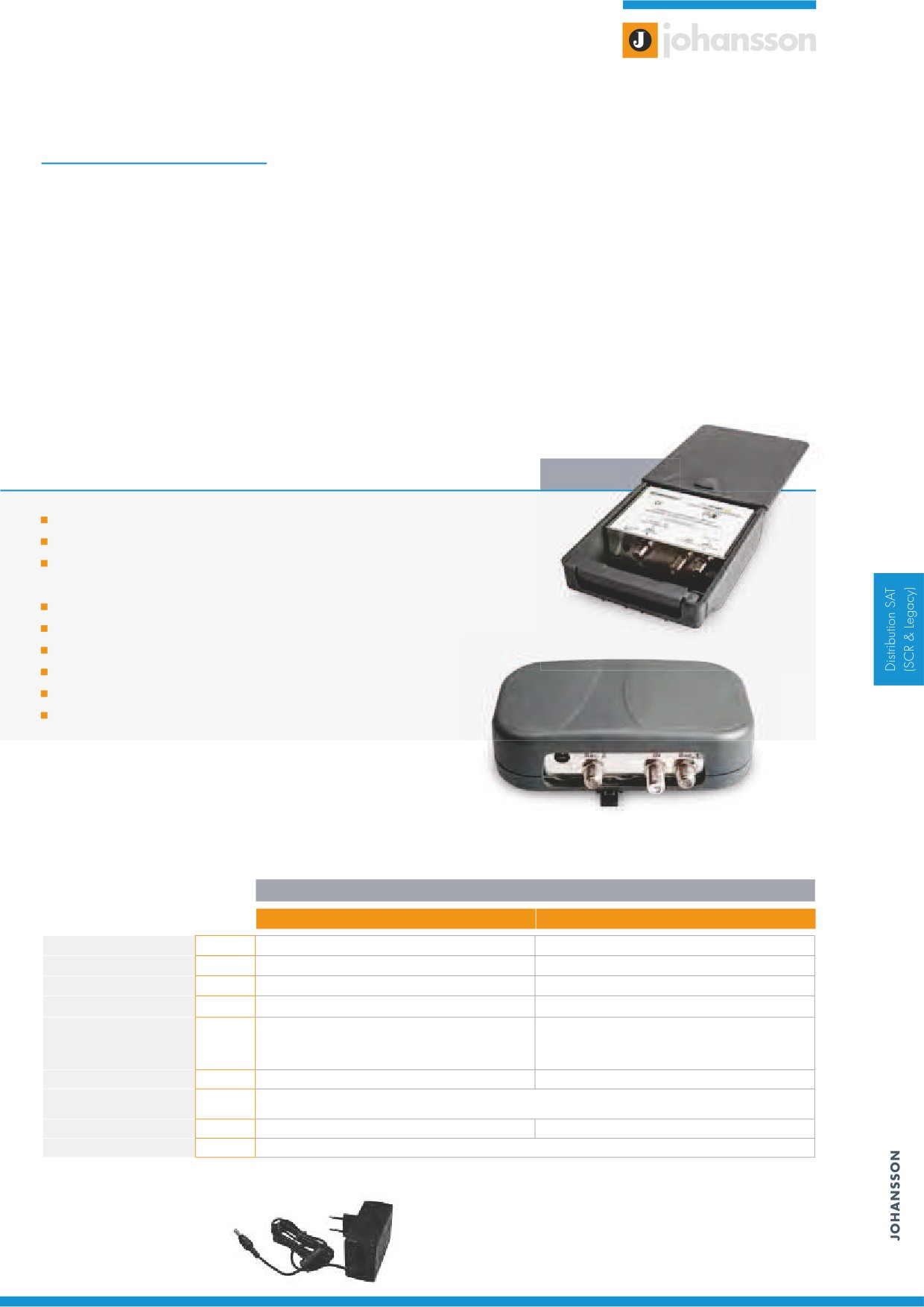

CONVERTISSEUR DE BANDE Stacker - Destacker

Le Convertisseur de Bande permet de modifier votre installation par un LNB TWIN (ou quad) pour le branchement

d’un récepteur double tuner PVR ou 2 récepteurs individuels. L’avantage du Convertisseur de Bande

(Stacker-Destacker) c’est de ne pas avoir besoin de câble coaxial supplémentaire. Le Stacker convertit les fréquences

de la seconde entrée et les transpose à côté des signaux de la première entrée. Le Destacker reconvertit les signaux

à sa place d'origine.

Ce nouveau Stacker-Destacker ne nécessite plus d’alimentation. Grâce à son atténuateur commutable intégré le

produit est protégé contre les signaux élevés. Toute saturation est ainsi évitée.

9645 KIT

le produit est alimenté par les récepteurs (pas d’alimentation supplémentaire)

atténuateur commutable intégré pour protéger contre les signaux d'entrée élevés

Transparent pour le DiSEqC^® unidirectionnel

Stacker

(pouvant recevoir les signaux de 4 satellites)

large bande: 5-2150 MHz pour coupler les signaux terrestres (FM, DAB, TV)

inutile d’ajouter un câble entre la parabole et le récepteur

le câble existant est conservé

système transparent

aucune dégradation d'image

compatible HD

Destacker

9645 KIT

Stacker

Destacker

Entrées

Plage de fréquence

MHz

5-2150 MHz / 950-2150 MHz

5-3550 MHz avec connecteur "F" haute qualité

Nombre de sorties

Sorties

MHz

5-3550 MHz avec connecteur "F" haute qualité

5-2150 MHz / 950-2150 MHz

-1 à 5-862 MHz

-3 à 950-2150 MHz

Perte de passage / gain

-3 à 950-2150 MHz

Sat. converti Pos. 1 (0 dB)= +6

Sat. converti = +5

Sat. converti Pos. 2 (10 dB att.)= +4

Niveau d’entrée max.*

dBµV

Pos. 1 (0 dB) = 88 Pos. 2 (10 dB att.) = 98

160 max.

Consommation

Adaptateur en option pour plus de courant LNB. Ø 2.1 mm**

Dimensions

125 x 115 x 45

150 x 90 x 40

Caractéristique générale

Fonctionne avec câble coaxial CT100 ou 17 VAtC jusqu’à 75m

* Sat.: -35 dBc/IM3

** Adaptateur d’alimentation optionnel réf. 2452 quand le récepteur ou le TV ne fournit pas assez de courant.

Distribution SAT (SCR&Legacy)

NOUVEAU

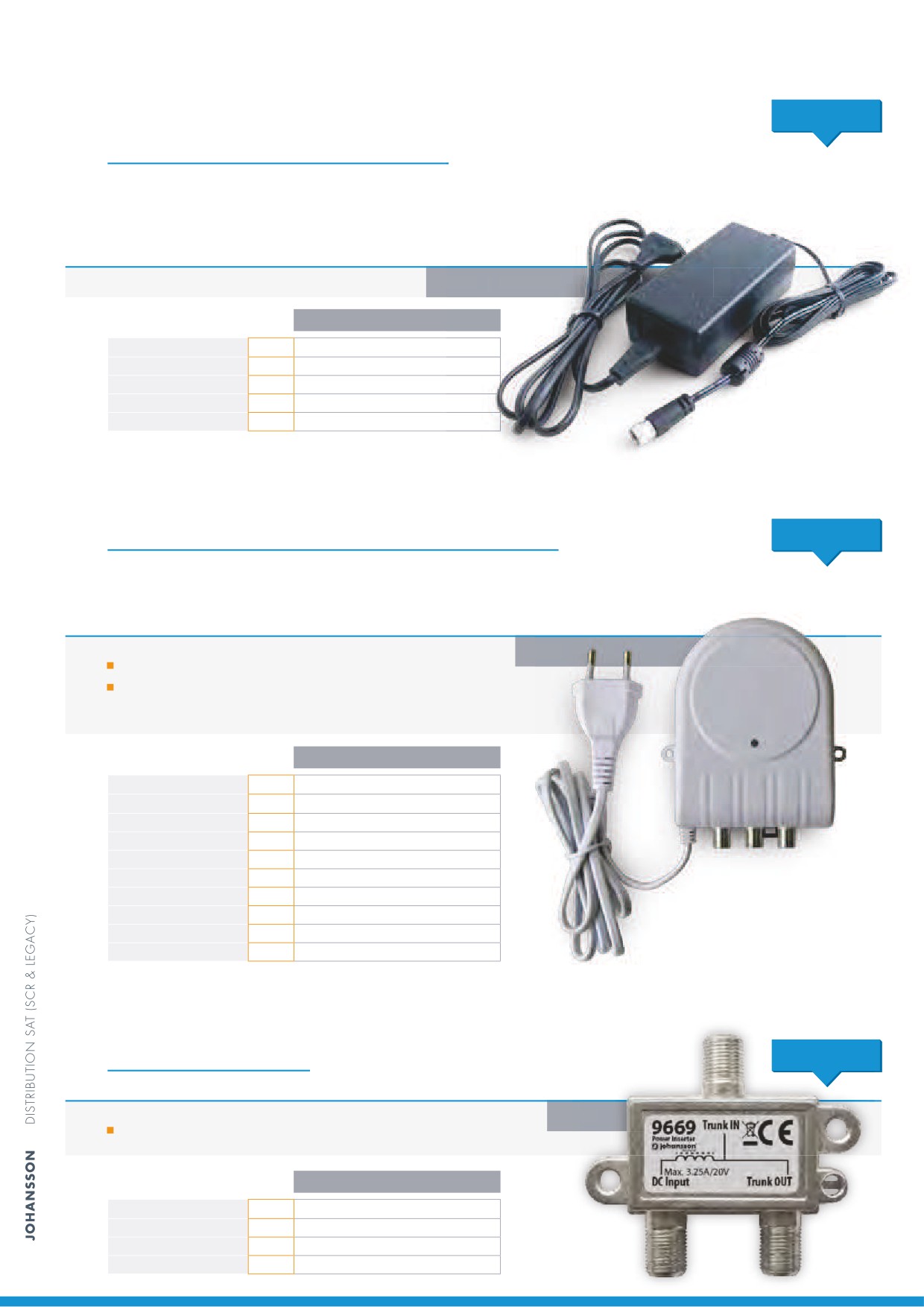

ADAPTATEUR D’ALIMENTATION POUR SCR

Cette alimentation est conçue pour alimenter les lignes de jonction

ou pour alimenter le connecteur d'entrée cc.

2460

2460UK

2460

2460UK

Secteur

VAC

100 - 240

Tension de sortie

VDC

Courant de sortie

3,25

Connecteur de sortie

Type F femelle

Dimensions

115 x 55 x 35

ADAPTATEUR D’ALIMENTATION / RÉPARTITEUR 2 VOIES

NOUVEAU

Cet injecteur de courant (avec smart splitter intégré) est conçu pour alimenter les produits DSCR (au cas où le

décodeur ne fournit pas assez de courant).

alimente les produits SCR sans surcharger les récepteurs.

transmet la tension du récepteur, la tonalité et le DiSEqC vers

le produit SCR (EN50494 et EN50607)

2461

Nombres d’entrées

Nombres de sorties

Plage de fréquence

MHz

950 - 2150

Perte d’insertion

Affaiblissement de réflexion

> 10

Tension en entrée

VAC

100 - 240

Tension de sortie

VDC

Courant de sortie

500

Dimensions

110 x 94 x 41

Standards supportés

EN50494, EN50607

* 2461US disponible avec prise US

INJECTEUR DE COURANT

NOUVEAU

9669

ce produit vous permet d'ajouter une alimentation cc sur un câble coaxial.

9669

Plage de fréquence

MHz

250 - 2340

Perte d’insertion

Passage cc

3,25

Dimensions

61 x 51 x 16

SAT Distribution (SCR & Legacy)

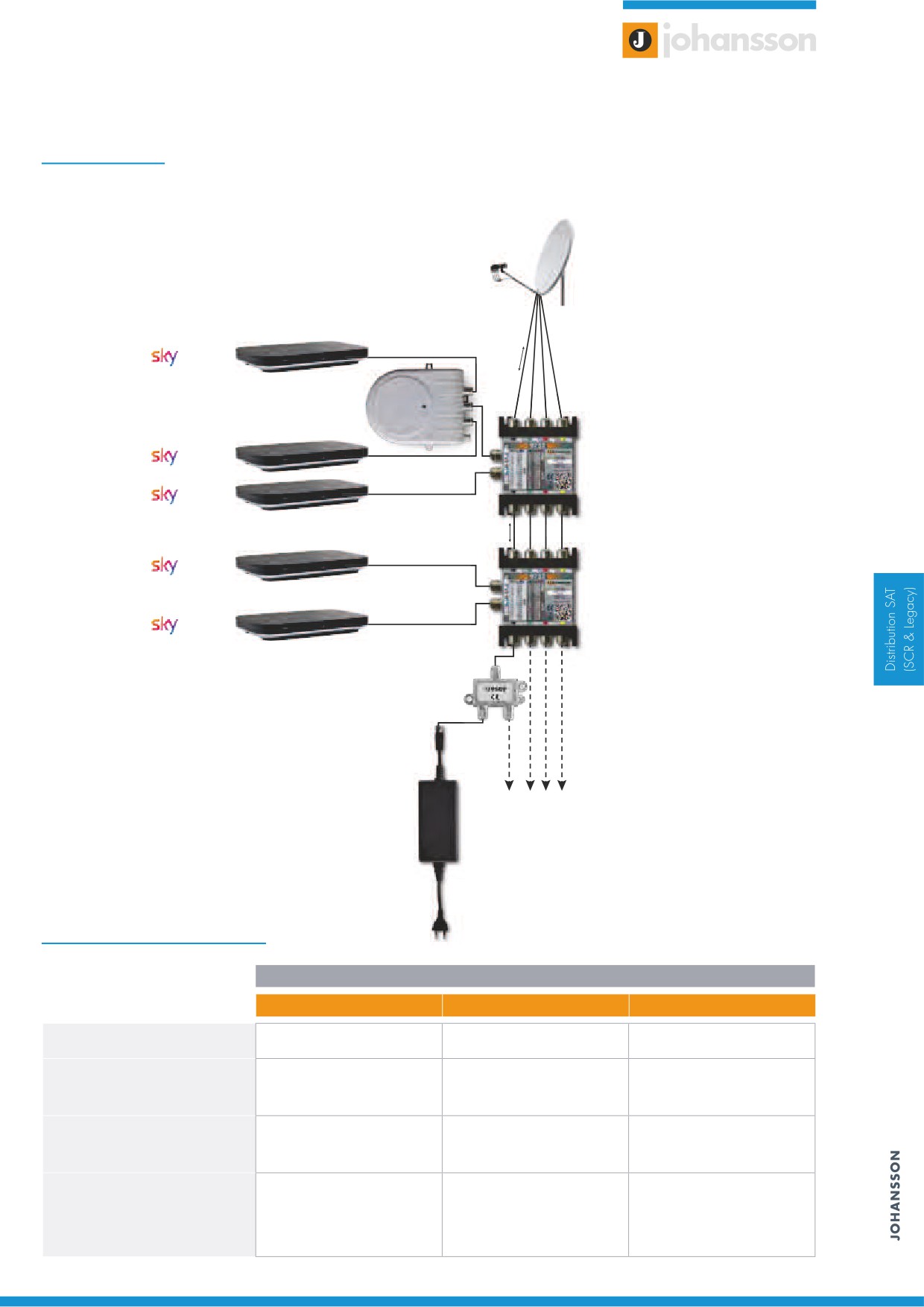

ALIMENTATION Adaptateur d’alimentation pour SCR

Antenne parabolique

+ LNB Quattro

Q Box

2461

Injecteur de courant

9732

Q Box

dSCR MultiSwitch

2 Outputs

Q Box

9732

MultiSwitch dSCR

2 Sorties

Q Box

9669

Injecteur de courant

2460

Adaptateur d’alimentation

20V/3A

MATRICE DE COMPATIBILITÉ

Alimentation par ligne de passage

Alimentation par sortie SCR

2461

9933 I 9933UK

2460 I 2460UK

9731 / 9732

Oui, sauf applications UK.

Non

Oui, avec 9669

Oui, les canaux terrestres

974xSKY

Non

Oui

seront bloqués.

Oui, les canaux terrestres

9775

Oui

Oui, avec 9669

seront bloqués.

974x

Oui, seulement pour

975x

Oui, les canaux terrestres

alimenter le LNB, pas le

Non

976x

seront bloqués.

produit

versions-I

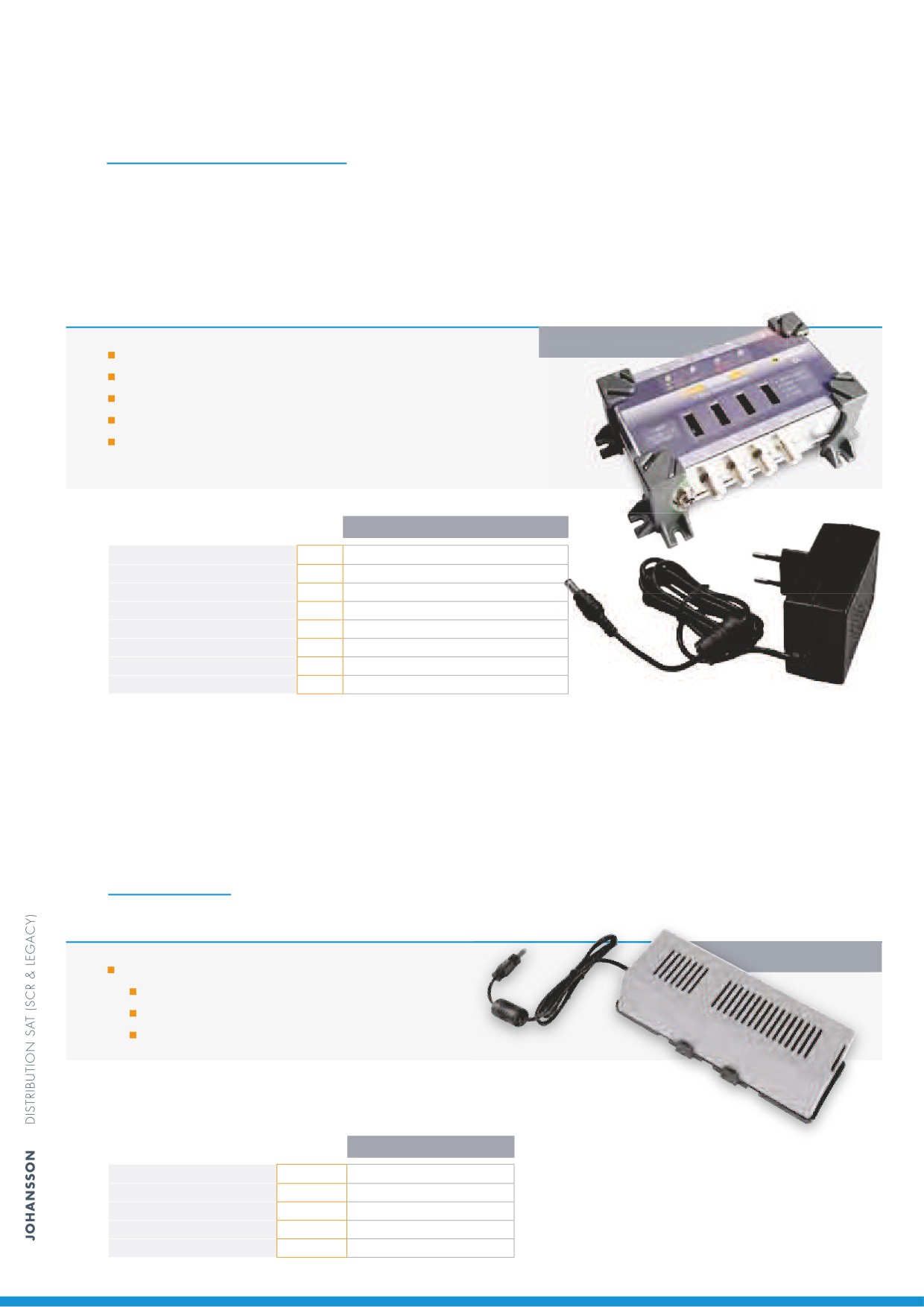

SAT Distribution (SCR & Legacy)

INJECTEUR DE COURANT LNB

Le 9930 est un injecteur de courant, qui peut alimenter une tête LNB universelle. Ainsi vous pouvez verrouiller le LNB

sur les bandes satellites de votre choix. Chacune des 4 entrées peut être configurée pour délivrer les signaux de com-

mande désirés (13/18V + 0/22 kHz). Le signal de commande sélectionné est visualisé par une LED bicolore.

9930 | 9930UK

4 entrées satellite / 4 sorties satellite

plage de fréquence: 5-2150 MHz

courant/entrée : jusqu'à 350 mA

faible perte d'insertion : <1 dB

sélection indépendante de la bande satellite sur chaque entrée

(visualisé par une LED bicolore)

9930

9930UK

Entrées

Plage de fréquences

MHz

5 - 2150

Perte d'insertion

< 1

Isolation entre ports

> 35

Affaiblissements de réflexion

> 10

Signaux de commande

VDC

commutable 13/18/13 + tonalité/18 + tonalité

Adaptateur externe

20V - 1A

Dimensions

158 x 102 x 51

ALIMENTATION

9933 | 9933UK

alimentation à découpage pour les références suivantes:

9740/9742/9750/9752/9760/9762 + versions I

9934/9935

9775

9933 | 9933UK

Secteur / Fréquence

230 V˜/50 Hz

Tension de sortie

VDC

Courant de sortie max.

Connecteur

mm/femelle

Ø 2,1

Dimensions

176 x 71 x 47

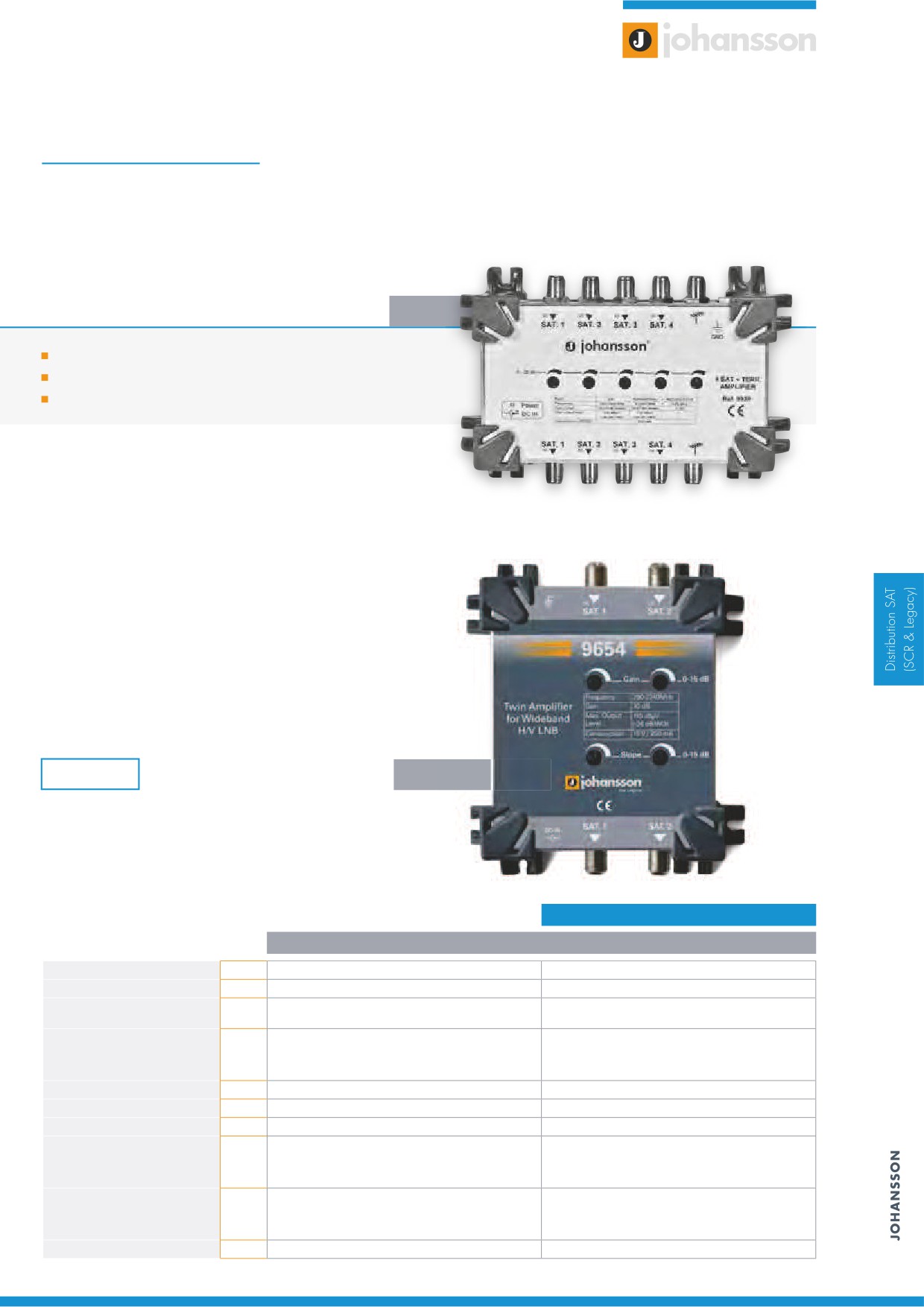

SAT Distribution (SCR & Legacy)

AMPLIFICATEURS SATELLITE

9935

gain en pente réglable sur chaque ligne

entrée cc pour téléalimenter des amplificateurs de ligne et LNB

plage de puissance de 12 à 20 Vcc

NOUVEAU

Compatible avec LNB large bande

9654

NOUVEAU

9935

9654

Entrées

4 SAT + 1 TERR

2 SAT

Sorties

Sat.: 950-2300 MHz

Plage de fréquence

MHz

290-2340

Terr.: 5-65 MHz + 87 -862 MHz

Sat.: 20-25 dB(penté)

Terr.: 87-862

Gain

MHz - 20 -27 dB (penté)

voie de retour: - 1 dB

Facteur de bruit

Sat.: 5 dB - Terr.: 6 dB

Réglage du gain

Sat.: 20 dB - Terr.: 20 dB

Réglage de pente

Sat.:110 dBµV (-35 dB/IM3)

Terr.: RP: passive

Niveau de sortie max.

110 dBµV (-35 dB/IM3)

87-862 MHz: 114 dBµV

(-54 dB/IM3)

200 mA

150 mA

Consommation

Venant de l’alimentation externe

20V CC ou de l'entrée / sortie

Dimensions

158 x 102 x 51

129 x 114 x 51

Distribution SAT (SCR&Legacy)

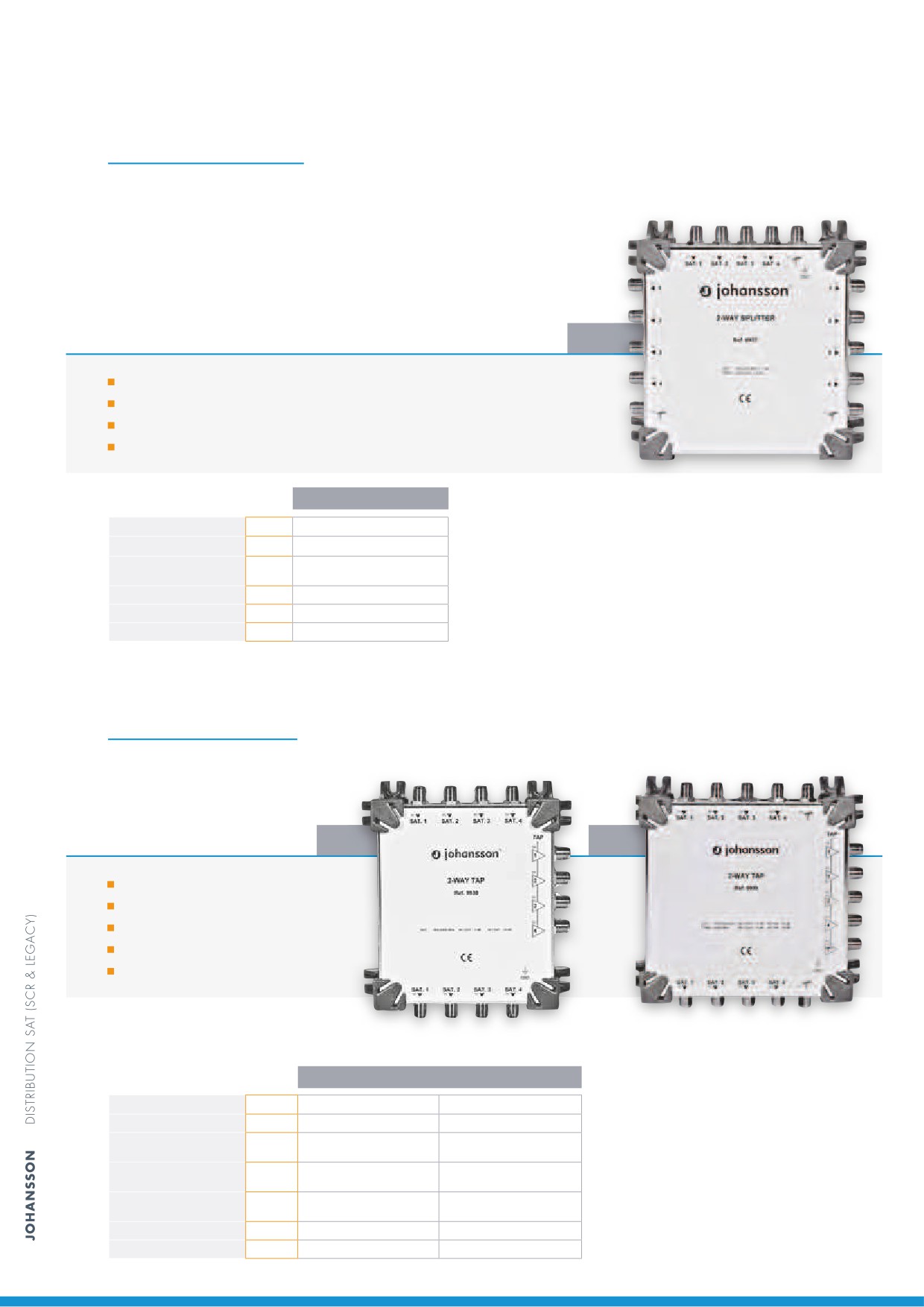

RÉPARTITEURS SATELLITE

9937

répartiteur satellite 2 sorties

entrée/sortie terrestre

passage CC

perte de passage 5 dB

9937

Nombres d’entrées

4 SAT + 1 Terr

Nombre de sorties

2 x 5

Sat.: 950-2300

Plage de fréquence

MHz

Terr.: 5-862

Perte

Sat.: 5 - Terr.: 5

Passage CC entrées / sorties

oui

Dimensions

158 x 162 x 51

DÉRIVATEURS SATELLITE

9938

9939

dérivateur satellite 2 voies

entrée/sortie terrestre (réf. 9939)

passage CC

perte de dérivation: 10 dB

perte de passage: 1 dB

9938

9939

Nombres d’entrées

4 SAT

4 SAT + 1 Terr.

Nombre de sorties

4 dérivations / 4 passages

5 dérivations / 5 passages

Sat.: 950-2300

Plage de fréquence

MHz

950-2300

Terr.: 5-862

Sat.:

-10

Perte de dérivation

-10

Terr.: -13

Sat.: -1

Perte de passage

-1

Terr.: -1

Passage CC entrées/sorties

oui

Dimensions

142 x158 x 51

142 x 158 x 51

Distribution SAT (SCR&Legacy)

PRODUITS ADDITIONNELS

MULTISWITCH SCR

4+1

4 sorties

fréquences UB

8 sorties

fréquences UB

9740

1280 / 1382 / 1484 MHz

9742

1280 / 1382 / 1484 MHz

9740 I

1210 / 1420 / 1680 MHz

9742 I

1210 / 1420 / 1680 MHz

8+1

4 sorties

fréquences UB

8 sorties

fréquences UB

9750

1280 / 1382 / 1484 MHz

9752

1280 / 1382 / 1484 MHz

9750 I

1210 / 1420 / 1680 MHz

9752 I

1210 / 1420 / 1680 MHz

16+1

4 sorties

fréquences UB

8 sorties

fréquences UB

9760

1280 / 1382 / 1484 MHz

9762

1280 / 1382 / 1484 MHz

9760 I

1210 / 1420 / 1680 MHz

9762 I

1210 / 1420 / 1680 MHz

MULTISWITCH

4+1

8+1

4 sorties

Sat.

Ter.

8 sorties

Sat.

Ter.

9942

cascadable

-10 dB

-15 dB

9980

cascadable

-10 dB

-20 dB

9943

terminal

-5 dB

-15 dB

9981

terminal

-5 dB

-20 dB

6 sorties

Sat.

Ter.

12 sorties

Sat.

Ter.

9946

cascadable

-10 dB

-15 dB

9984

cascadable

-10 dB

-20 dB

9947

terminal

-5 dB

-15 dB

9985

terminal

-5 dB

-20 dB

8 sorties

Sat.

Ter.

9950

cascadable

-10 dB

-20 dB

12 sorties

Sat.

Ter.

9954

cascadable

-10 dB

-20 dB

9955

terminal

-5 dB

-20 dB

16 sorties

Sat.

Ter.

9958

cascadable

-10 dB

-25 dB

RÉPARTITEURS ACTIFS

4492

2 sorties

40 MHz - 3,6 GHz, 2 dB de gain

4494

4 sorties

40 MHz - 3,6 GHz, 2 dB de gain

4498

8 sorties

40 MHz - 3,6 GHz, 3 dB de perte

Pour plus d'informations, envoyez un e-mail à sales@unitrongroup.com ou consultez notre site www.unitrongroup.com.

Distribution Satellite Large Bande

f La distribution satellite large bande est une nouvelle technique plus efficace pour la

distribution des signaux satellites. Dans le cas des LNBs universels, les signaux Ku sont

séparés en bande basse et haute, pour chacune des polarisations verticale et horizontale,

par contre le LNB large bande convertit chaque polarisation dans sa totalité, ne laissant que

2 câbles en provenance du LNB.

C'est un moyen de distribution beaucoup plus performant, avec les avantages suivants:

consommation réduite dans tous les éléments de la distribution

coût moindre des produits

moins de câbles nécessaires, rendant l'installation plus économique

moins de connexions, ce qui conduit à un système plus fiable

Distribution Satellite Large Bande

NOUVEAU

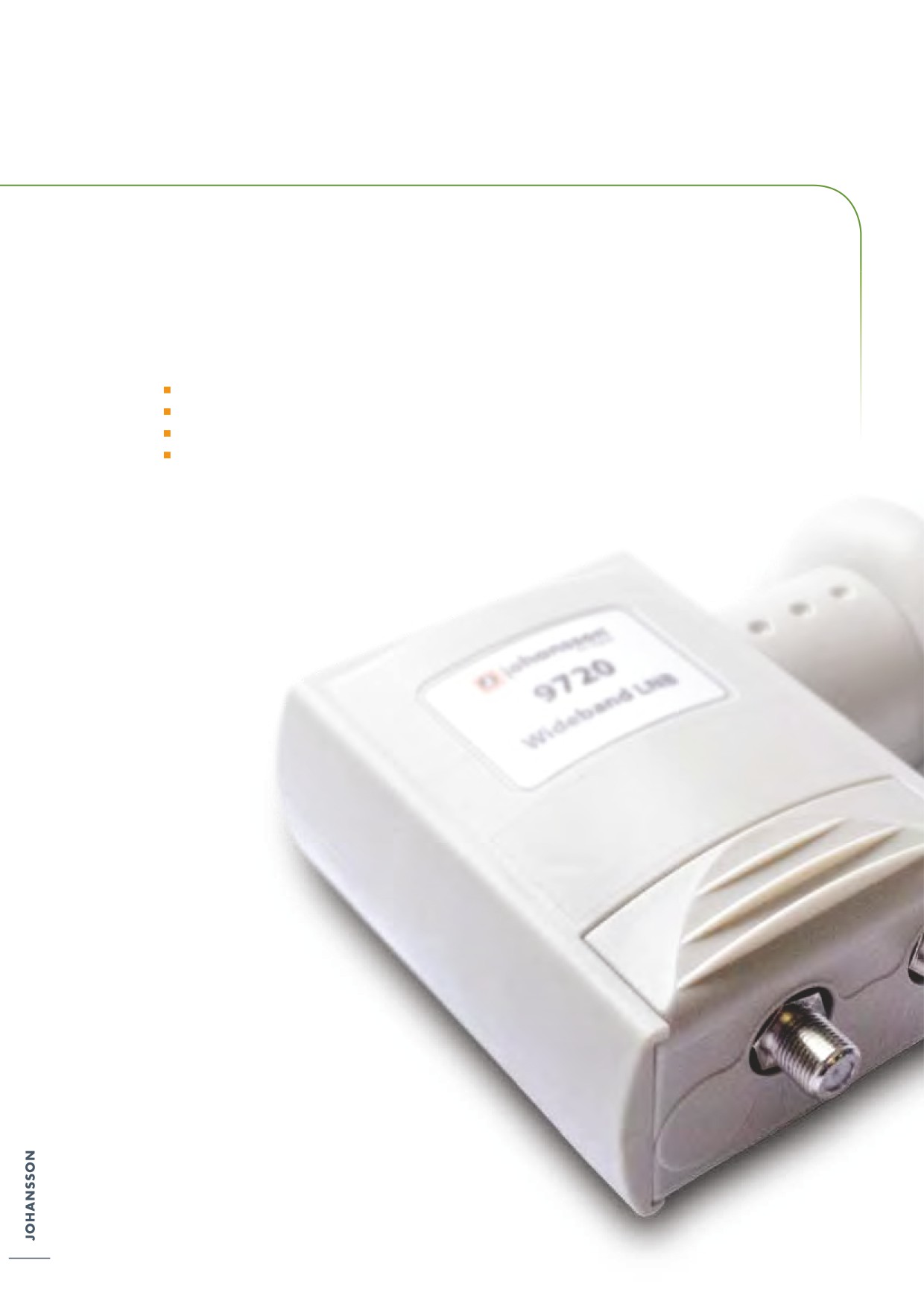

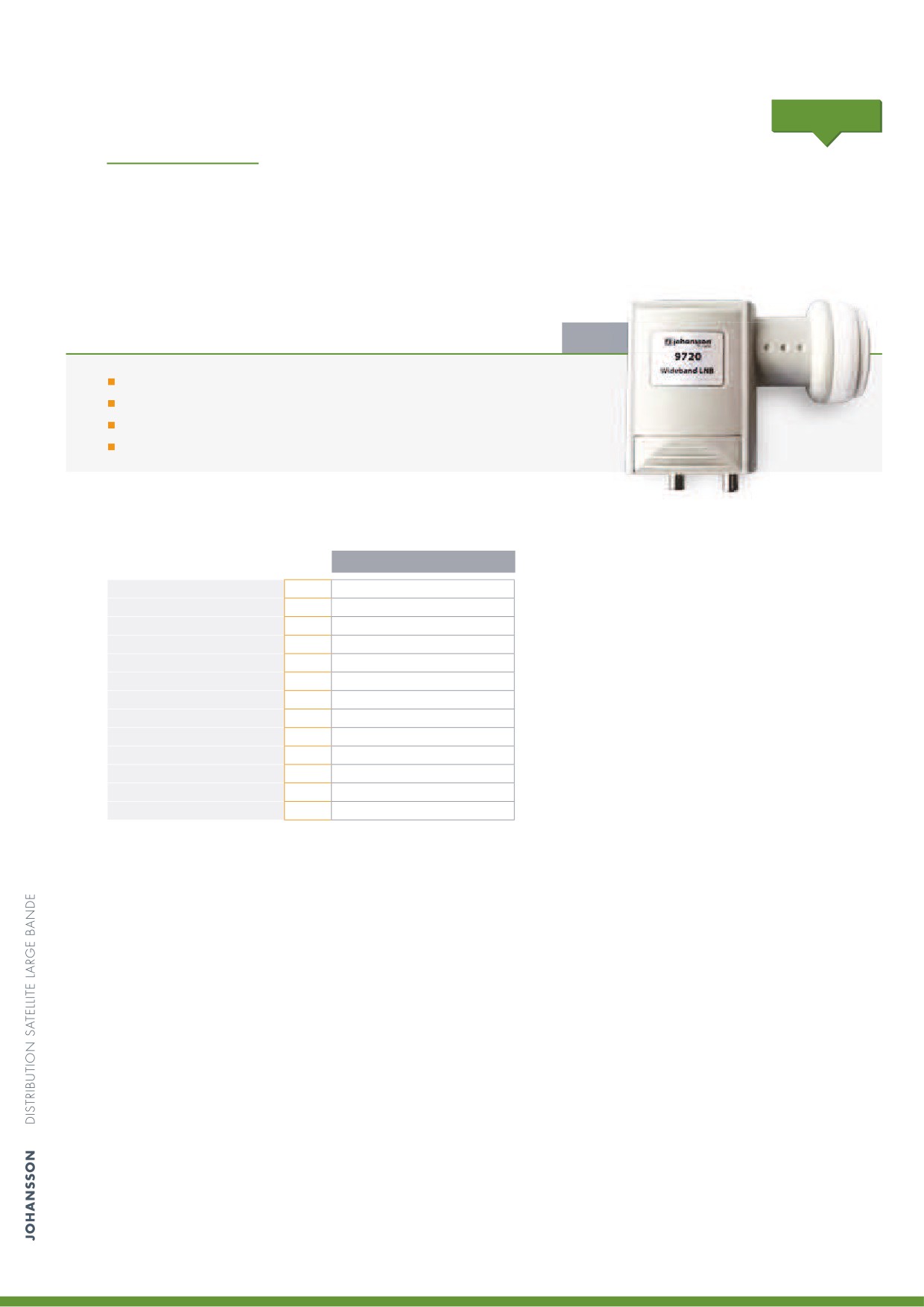

LNB LARGE BANDE

Le premier produit dans la gamme “Distribution Satellite Large Bande” est le LNB LARGE BANDE. Il reçoit un signal

satellite Ku et génère un signal horizontal et vertical. Chaque sortie contient à la fois la bande basse et la bande

haute de la polarisation.

9720

LNB, capable de recevoir 1 position satellite de bande Ku

une sortie horizontale et une sortie verticale

faible bruit

sortie gamme de fréquences 290 - 2340 MHz

9720

Entrée

1 Ku

Plage de fréquence entrée

MHz

10,700 - 12,750

Sorties

Plage de fréquence sortie

MHz

290 - 2340

Gain de conversion

55 typique

Facteur de bruit

0.7 typique

Isolation de polarization croisée

Puissance de sortie

dBm

-25

Tension d'alimentation DC

VDC

9 - 20

Consommation

Température de fonctionnement

°C

-40 à +60

Diamètre de fixation

Dimensions

135 x 120 x 60

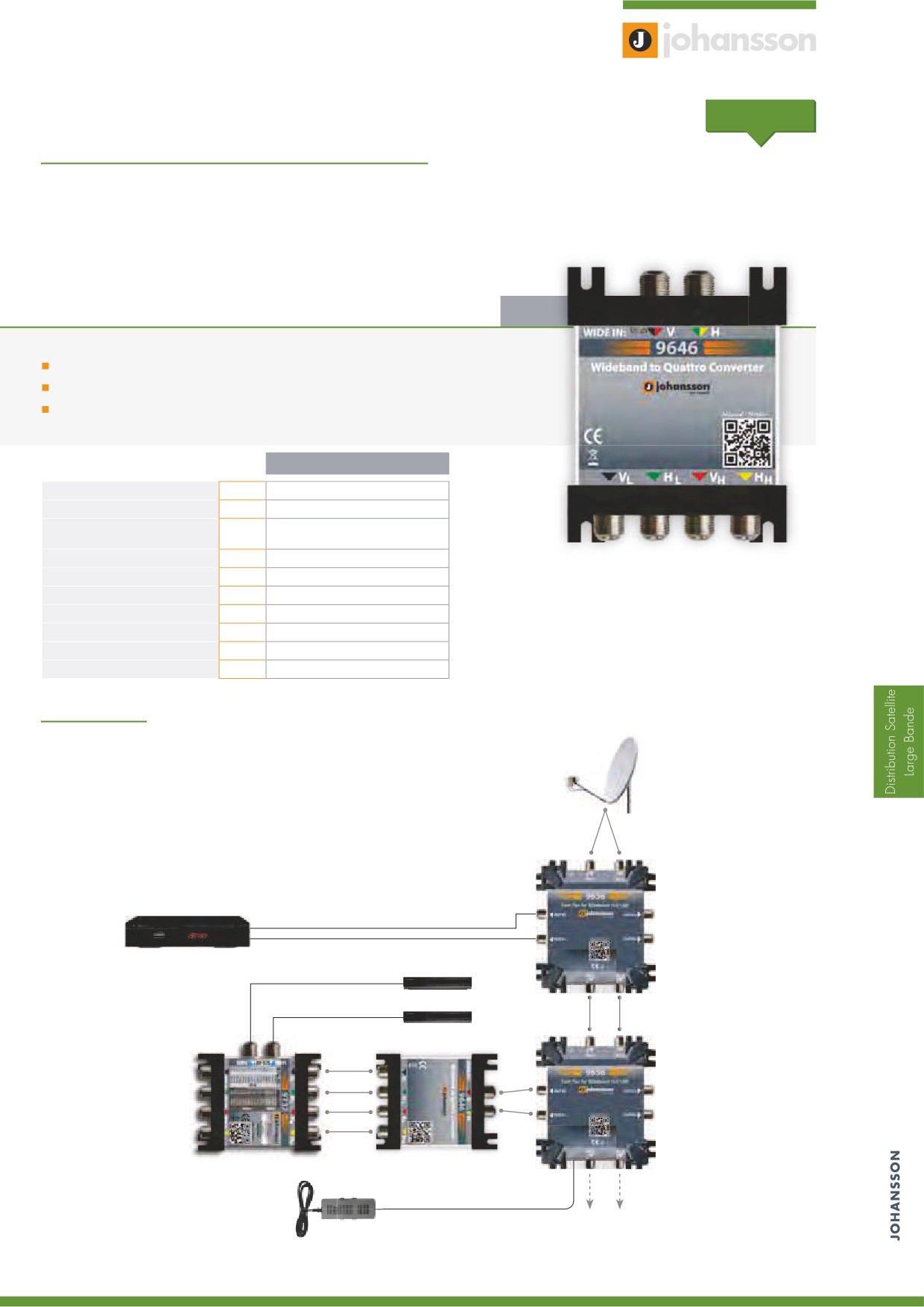

Distribution Satellite Large Bande

NOUVEAU

CONVERTISSEUR LARGE BANDE VERS QUATTRO

Ce convertisseur large bande vers quattro permet d'améliorer un système complet en application large bande, sans

désactiver les utilisateurs qui n'ont pas des tuners large bande.

9646

convertit un LNB large bande (V, H) en LNB quattro (VL, HL, VH, HH)

passage cc sur VL pour alimenter le LNB large bande

idéal pour les installations mixtes de STB large bande et standards

9646

Entrée

Plage de fréquence entrée

MHz

290 - 2340

Sorties

Fréquences de sortie

MHz

950 - 2150

Gain de conversion

0 typique

Puissance de sortie

dBµV

54 à 84

Isolation

Consommation cc

150 @ 20 VDC

Tension d’entrée CC

VDC

10 - 20

Dimensions

90 x 80 x 40

APPLICATION

LNB large bande

ref. 9720

Récepteur (STB) avec tuner large bande

9656

Dérivateur 2 entrées pour

LNB H/V large bande

Récepteur (STB) SCR

9656

Dérivateur 2 entrées pour

LNB H/V large bande

9732

9646

MultiSwitch dSCR

Convertisseur large

2 sorties

bande vers Quattro

9933

Alimentation

Wideband Satellite Distribution

NOUVEAU

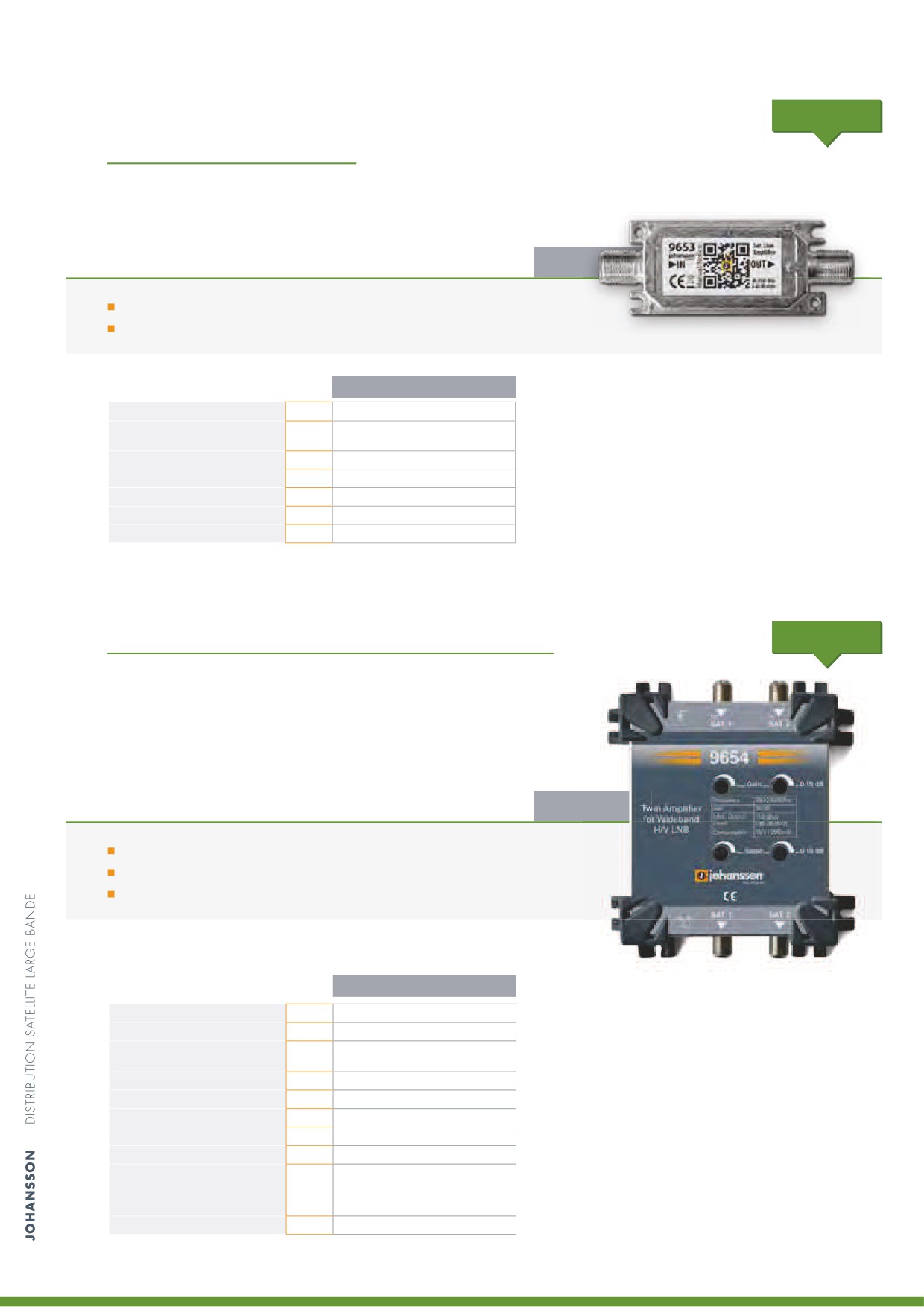

AMPLIFICATEUR LARGE BANDE

9653

gain en pente pour compenser les pertes dans les câbles coaxiaux.

plage de fréquence 40 - 2340 MHz

9653

Plage de fréquence

MHz

40-2340

5 (40 MHz)

Gain

20 (2340 MHz)

Facteur de bruit

Niveau de sortie max.

dBµV

110

Alimentation

13-18 / 60 mA

Passage cc

500 max.

Dimensions

68 x 26 x 16

AMPLIFICATEUR LARGE BANDE SATELLITE CASCADABLE

NOUVEAU

9654

gain en pente réglable sur chaque ligne

entrée cc pour téléalimenter des amplificateurs de ligne et LNB

alimentation 12 à 20 Vcc

9654

Entrées

2 SAT

Sorties

Plage de fréquence

MHz

290-2340

Gain

Facteur de bruit

Gain réglable

Réglage de pente

Niveau de sortie max.

110 dbµV (-35 dB/IM3)

150 mA

Consommation

venant de l’alimentation externe 20V

CC ou de l'entrée / sortie

Dimensions

129 x 114 x 51

Wideband Satellite Distribution

NOUVEAU

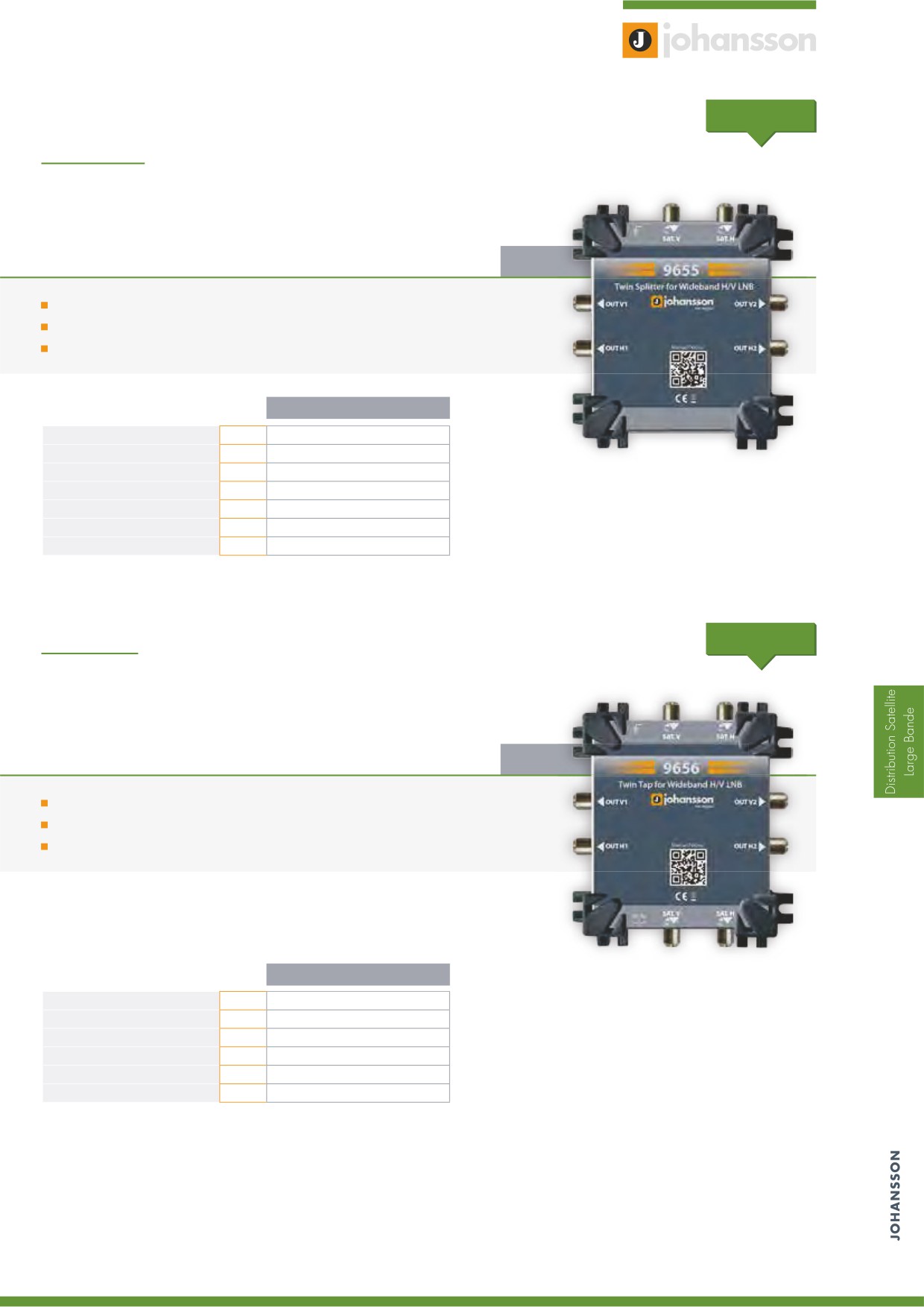

RÉPARTITEUR

9655

répartiteur 2 voies pour ligne de passage large bande (H/V)

faible perte d'insertion

passage cc

9655

Entrées

2 (H&V)

Sorties

4 (dual H&V)

Plage de fréquence

MHz

290 - 2340

Perte d’insertion

Affaiblissement de réflexion

Passage CC (sortie/entrée)

Oui

Dimensions

90 x 80 x 40

DÉRIVATEUR

NOUVEAU

9656

dérivateur 2 voies pour ligne de passage large bande (H/V)

faible perte d'insertion

passage cc

9656

Entrées

2 (H&V)

Sorties

2 cascadable, 4 dérivateurs

Plage de fréquence

MHz

290 - 2340

Affaiblissement de réflexion

3 cascadable, 13 dérivateurs

Passage CC (sortie/entrée)

Oui

Dimensions

90 x 80 x 40

Profilers

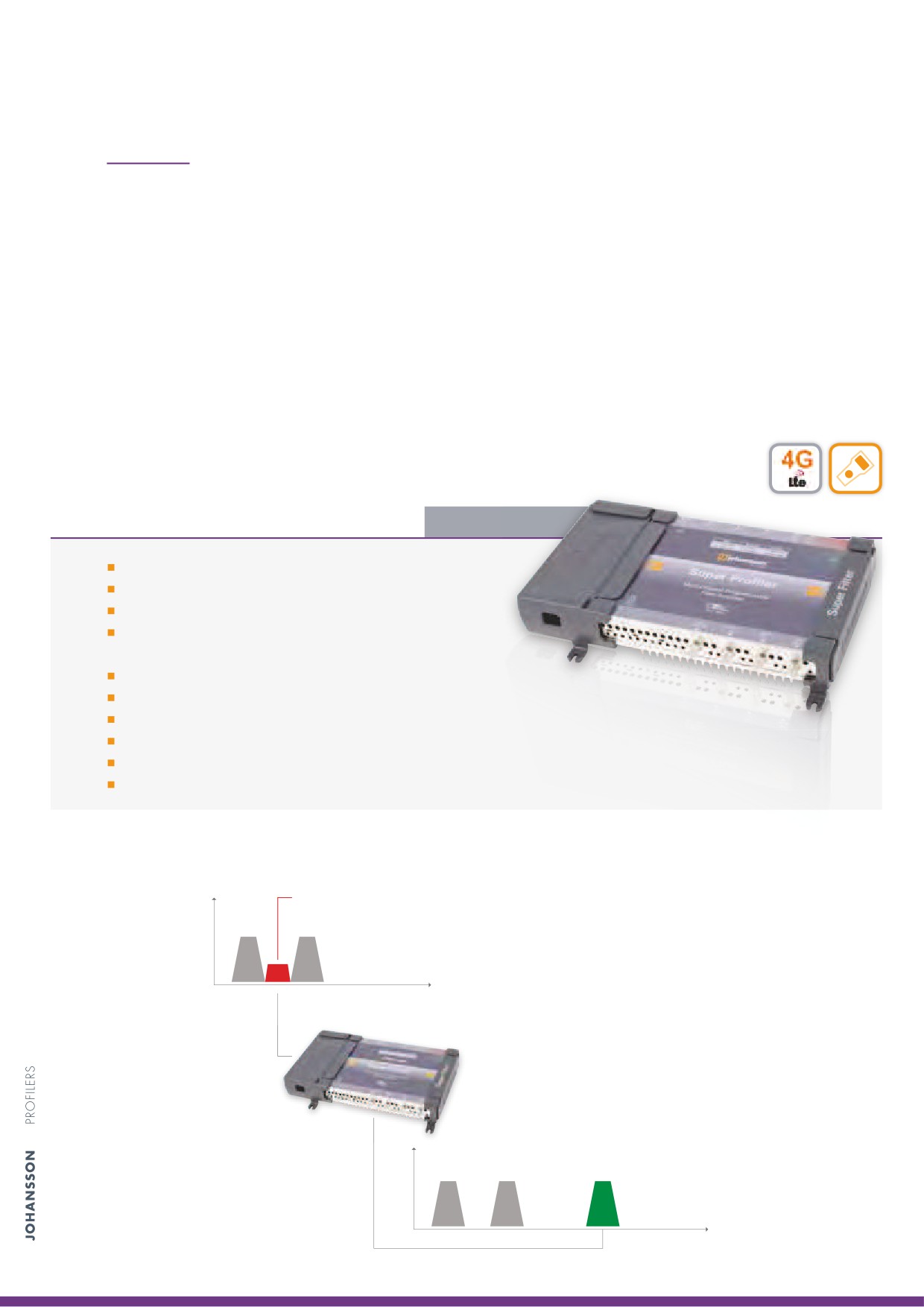

PROFILERS Super Profiler

La seconde génération de Profiler, commercialisée sous le nom de Profiler PLUS et Super Profiler, offre des produits

encore plus performants que leurs prédécesseurs! Grâce à une nouvelle technologie développée par nos ingénieurs,

la sélectivité des filtres a été augmentée. Les nouveaux Profilers ont 4 entrées UHF, et 10 filtres très sélectifs (selon le

modèle), ils permettent de couvrir les situations les plus extrêmes.

Les Super Profilers ont deux filtres intégrés monocanal, super-sélectifs, avec une sélectivité de 30 dB à seulement 1

MHz. Une caractéristique très intéressante est la conversion de fréquence: Un multiplex peut être converti vers un

autre canal, vous offrant la possibilité de gérer votre propre plan de fréquences. Cela peut se faire en supprimant

les interférences non désirées, en déplaçant les multiplex voulus vers d'autres fréquences pour éviter la saturation ou

l'interférence.

La configuration se fait à l’aide de l’unité de contrôle (réf. 6565).

remote

6630 | 6630 UK

8 entrées: 4 x UHF/BI-FM/BIII+DAB/AUX

filtres très sélectifs grâce à une nouvelle technologie (protection LTE)

2 filtres super-sélectifs monocanal: 30 dB à 1 MHz

8 filtres UHF (30 dB à 16 MHz): d’une largeur de bande de

1 à 7 canaux

possibilité de conversion de fréquences

niveau de sortie élevé: >120 dBµV

2 sorties programmables

alimentation à haut rendement et fiable (détachable)

programmation facile par unité de contrôle (réf. 6565)

6630UK livré avec un cordon d’alimentation Royaume-Uni

Canal faible entre 2 canaux puissants,

Niveau

risque d’interférences

Canaux UHF

POSSIBILITE

DE CONVERSION

DES CANAUX

Niveau

Canaux UHF

Profilers

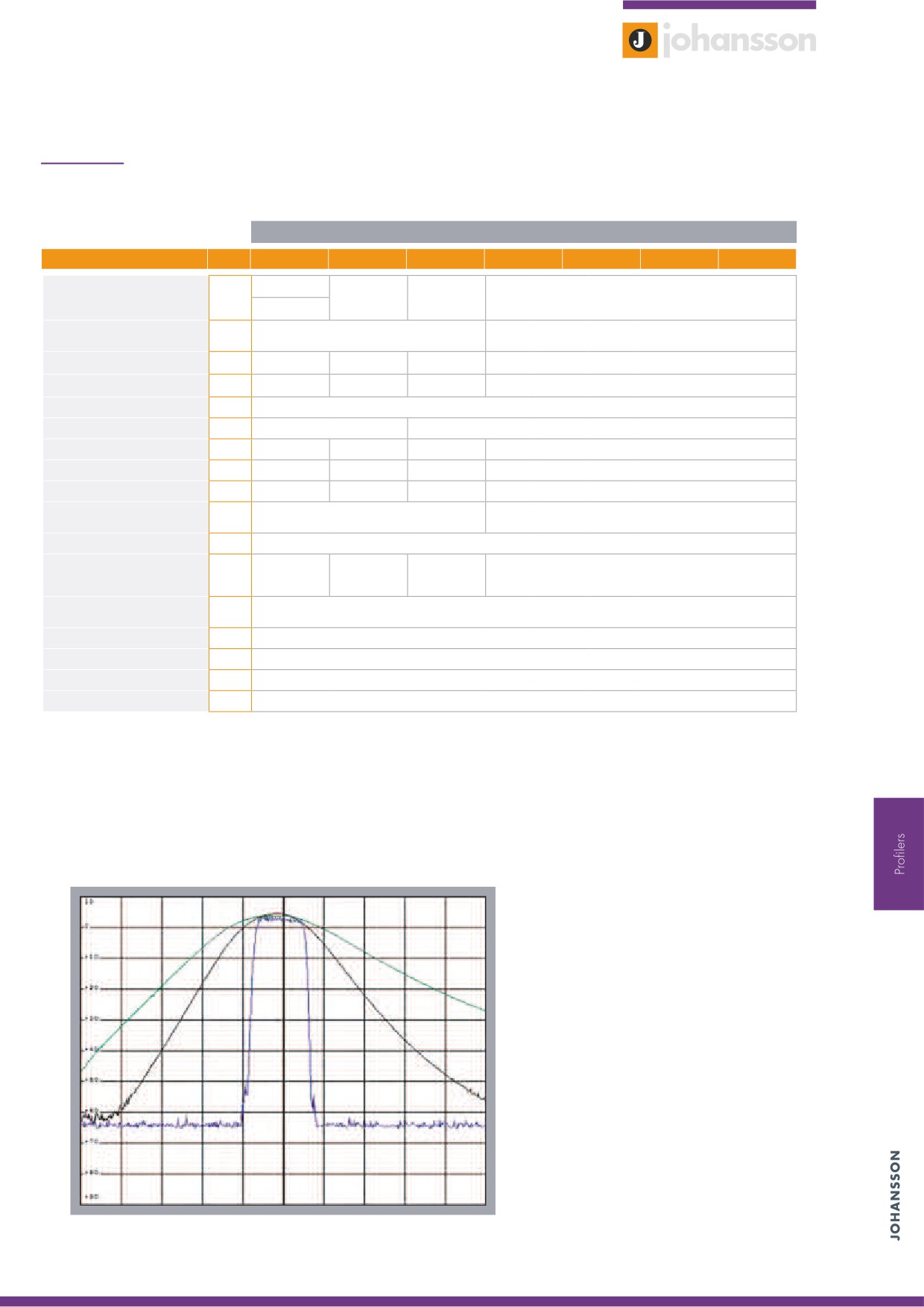

PROFILERS Super Profiler

6630/6630 UK

Entrées

BI-FM

BIII/DAB

AUX

UHF1

UHF2

UHF3

UHF4

47-68

Plage de fréquence

MHz

174-240

47-862

470-862

88-108

8 x filtres: 8-56 MHz (1-7 cx.)

Largeur de bande

MHz

2 x super filtres: 8 MHz (monocanal)

Gain

Atténuation

Réglage de pente

Réglage niveau général UHF

+10 à -10

Facteur de bruit

Niveau d’entrée max.

dBµV

100

105

Niveau de sortie max.*

dBµV

118

122

30 dB/1 MHz (2 x super filtres)

Sélectivité

30 dB/16 MHz (8 x filtres)

Affaiblissement de réflexion

>10

Téléalimentation commutable:

oui

5/12/24 V

Courant

100 mA

100 mA total

2 sorties TV

Sorties

1 sortie Test : -30 dB (12 VDC)

Configuration

Par unité de contrôle (réf. 6565)

Alimentation

230-240 V~

Température de fonctionnement

°C

-5 à +50

Dimensions

325 x 220 x 60

*1 sortie active (2 sorties actives: -5dB) | Terr.: -60 dBc/IM3 | SAT: -35 dBc/IM3

FILTRES SUPER SELECTIFS

f Première génération de Profiler: 15 dB à 16 MHz

[dB]

f Filtre monocanal: 30 dB à 16 MHz

f Super filtre: 30 dB à 1 MHz

-90

-35

[MHz]

Profilers

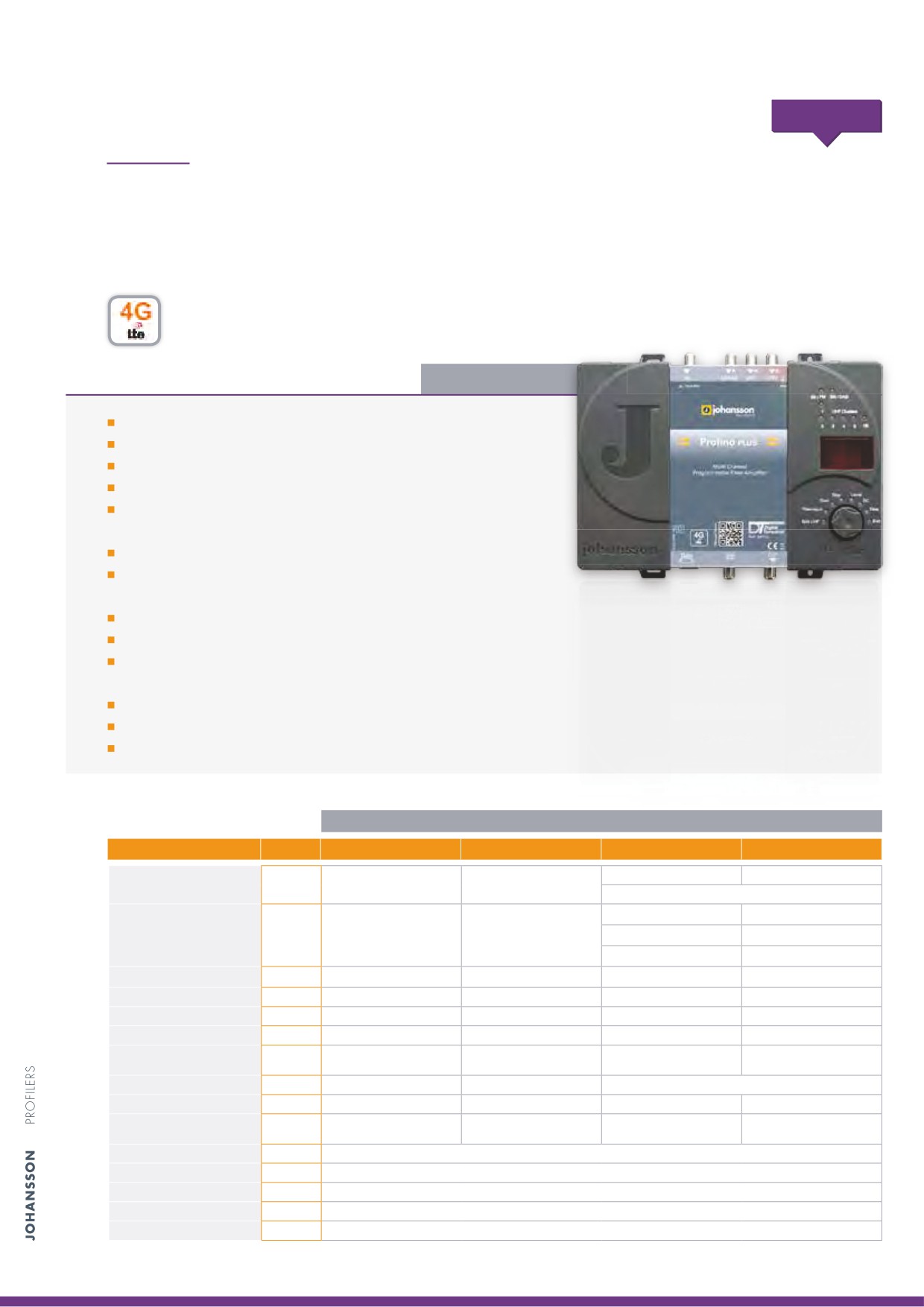

PROFILERS Profiler Plus

remote

6620 | 6620 UK

7 entrées : 4 x UHF/BI-FM/BIII+DAB/AUX

filtres très sélectifs grâce à une nouvelle technologie (protection LTE)

10 filtres UHF ((30 dB @ 16 MHz) : d’une largeur de bande

de 1 à 7 canaux

niveau de sortie élevé: >120 dBµV

2 sorties programmables

alimentation à haute rendement et fiable (détachable)

programmation facile par unité de contrôle (réf. 6565)

6620 UK est livré avec cordon d'alimentation Royaume-Uni

6620/6620 UK

Entrées

BI-FM

BIII/DAB

AUX

UHF1

UHF2

UHF3

UHF4

47-68

Plage de fréquence

MHz

174-240

47-862

470-862

88-108

Nombres de filtres UHF

10 x filtres

Filtres UHF et Largeur de bande

1-7 cx. (8-56 MHz)

Gain

Atténuation

Réglage niveau général UHF

+10 à -10

Facteur de bruit

Niveau d’entrée max.

dBµV

100

105

Niveau de sortie max.*

dBµV

118

122

Sélectivité

dB/C±2

Affaiblissement de réflexion

>10

Téléalimentation commutable:

5/12/24 V

oui

Courant total de 100 mA

2 sorties TV

Sorties

1 sortie Test : -30 dB (12 VDC)

Configuration

Par unité de contrôle (réf. 6565)

Alimentation

230-240 V~

Température de fonctionnement

°C

-5 à +50

Dimensions

325 x 220 x 60

*1 sortie active (2 sorties actives: -5dB) | Terr.: -60 dBc/IM3

Profilers

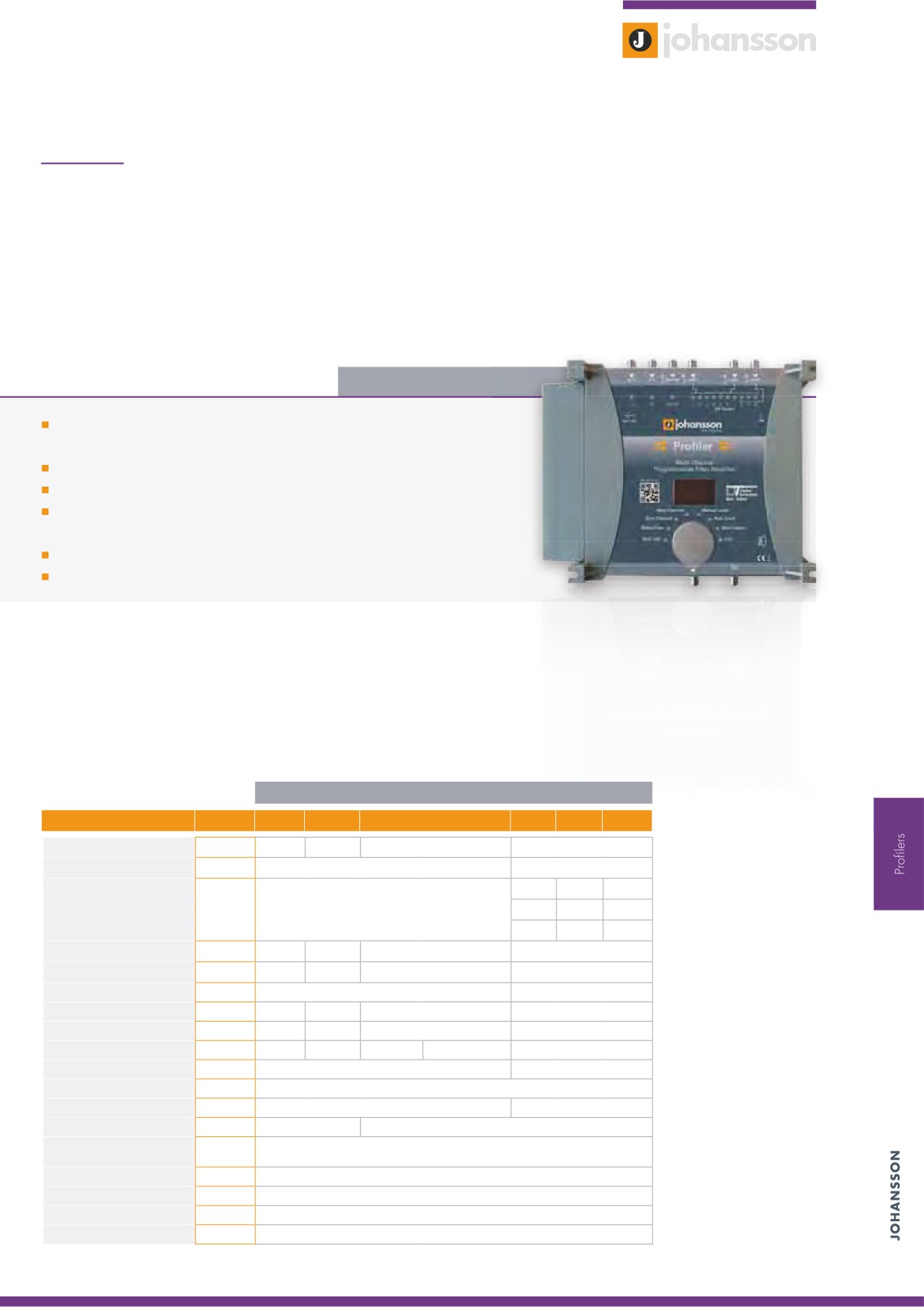

PROFILERS Profiler

Tous les modèles de Profiler ont un égaliseur automatique de signal, pour vous aider à trouver le gain optimal sur

chaque filtre. Les Profilers sont équipés d'un afficheur, de voyants de signalisation et d'un bouton rotatif pour rendre

la configuration facile. Grâce à notre module mémoire (réf. 6604), les paramètres peuvent être facilement transférés

d'une unité vers l’autre. Pour éviter toutes personnes non autorisées de modifier les réglages, tous les Profilers peuvent

être verrouillés par un code de sécurité.

6600 | 6600A | 6600UK

6 entrées: BI-FM/BIII/VHF-UHF/3 x UHF

(version UK : FM/BIII/VHF-UHF/3 x UHF)

10 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

gain élevé (55 dB) haute puissance (118 dBμV)

téléalimentation 24V sur les entrées UHF et VHF-UHF

(12V pour le 6600UK et 6600A)

amplification séparée VHF-UHF avec atténuateurs inter-étage

sortie test -30 dB

6600 | 6600A | 6600UK

Entrées

BI-FM

BIII/DAB

VHF-UHF

UHF1

UHF2

UHF3

Plage de fréquence

MHz

47-108**

174-240

47-240 + 470-862

470-862

Largeur de bande

1-7 cx. (8-56 MHz)

Configuration des filtres

Gain

Atténuation

Réglage niveau général UHF

+ 10 à -9

Facteur de bruit

Niveau d’entrée max.*

dBµV

105

Niveau de sortie max.*

dBµV

115

VHF: 116

UHF: 118

118

Sélectivité

dB/C±2

Affaiblissement de réflexion

>10

Téléalimentation commutable

24***

Courant

100 mA total

1 sortie TV

Sorties

1 sortie Test : -30 dB

Transfert de données

Connecteur DSUB9

Alimentation

230-240 V~ / 15 VDC / 35 VA

Température de fonctionnement

°C

-5 à +50

Dimensions

265 x 220 x 95

*Terr.: -60 dBc/IM3

**6600UK: 88-108MHz

***6600A/6600UK: 12V

Profilers

NOUVEAU

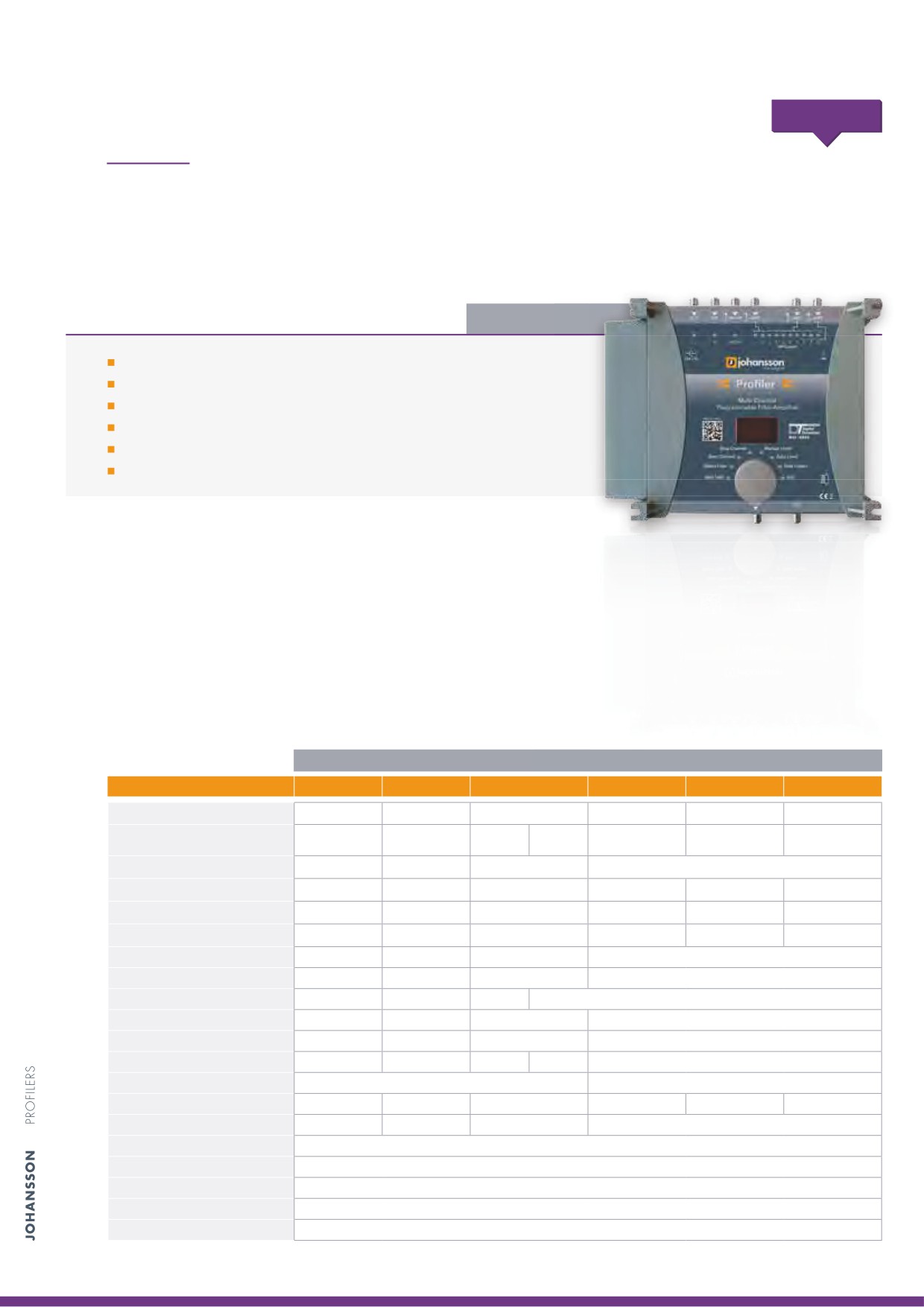

PROFILERS Profiler US

Ce Profiler est conçu pour les applications où les canaux UHF ont un largeur de bande de seulement 6 MHz, cela est

par exemple le cas aux Etats-Unis. Les autres specifications sont basées sur le Profiler 6600.

PFA- 6600UAM

6 entrées: VHF-FM basse/VHF haute/VHF-UHF/3 x UHF

10 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

gain élevé (55 dB) haute puissance (118 dBμV)

téléalimentation 24V sur les entrées UHF et VHF-UHF

amplification séparée VHF-UHF avec atténuateurs inter-étage

sortie test -30 dB

PFA-6600UAM

Entrées

VHF Low + FM

VHF High

VHF + UHF

UHF 1

UHF 2

UHF 3

Entrées

54 - 88

Plage de fréquence

174 - 216

54 - 216

470 - 806

88 - 108

Configuration des filtres

6 - 42 (1 à 7 canaux/filtre)

Option #1

Option #2

Option #3

Gain (dB)

Atténuation (dB)

Réglage niveau general UHF (dB)

+10 to -9

Facteur de bruit (dB)

Niveau d’entrée max. (dBmV)

Max. output level (dBmV)

Sélectivité

10 dB / 10 MHz

Affaiblissement de réflexion (dB)

Téléalimentation commutable

24V / 100 mA en total

Sortie test

-30

Transfert de données

Connecteur DSUB9

Alimentation

120AC / 15VDC, 2.0A

Température de fonctionnement (C°)

-5 à +50

Dimensions (mm)

266 x 220 x 95

Profilers

PROFILERS Profiler VHF

Le Profiler VHF est basé sur le Profiler, dispose de 2 entrées BIII / DAB indépendantes,

et 2 filtres programmables BIII / DAB.

6603

6 entrées : BI-FM/2 x BIII/3 x UHF

8 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

2 filtres BIII programmables d’une largeur de bande de 1 à 4 canaux

gain élevé (55 dB) haute puissance (118 dBμV)

téléalimentation 24V sur les entrées BIII et UHF

amplification séparée VHF-UHF avec atténuateurs inter-étage

sortie test -30 dB

6603

Entrées

BI-FM

BIII/DAB 1

BIII/DAB 2

UHF1

UHF2

UHF3

Plage de fréquence

MHz

47-108

174-240

470-862

Largeur de bande

1-4 cx. (7-28 MHz)

1-7 cx. (8-56 MHz)

Cluster configuration

Gain

Atténuation

Réglage niveau général UHF

+10 à -9

Facteur de bruit

Niveau d’entrée max.*

dBµV

105

Niveau de sortie max.*

dBµV

112

100

118

Sélectivité

dB/C±2

Affaiblissement de réflexion

>10

Téléalimentation commutable

Courant

100 mA total

1 sortie TV

Sorties

1 sortie Test : -30 dB

Transfert de données

Connecteur DSUB9

Alimentation

230-240 V~ / 15 VDC / 35 VA

Température de fonctionnement

°C

-5 à +50

Dimensions

265 x 220 x 95

*Terr.: -60 dBc/IM3

Profilers

NOUVEAU

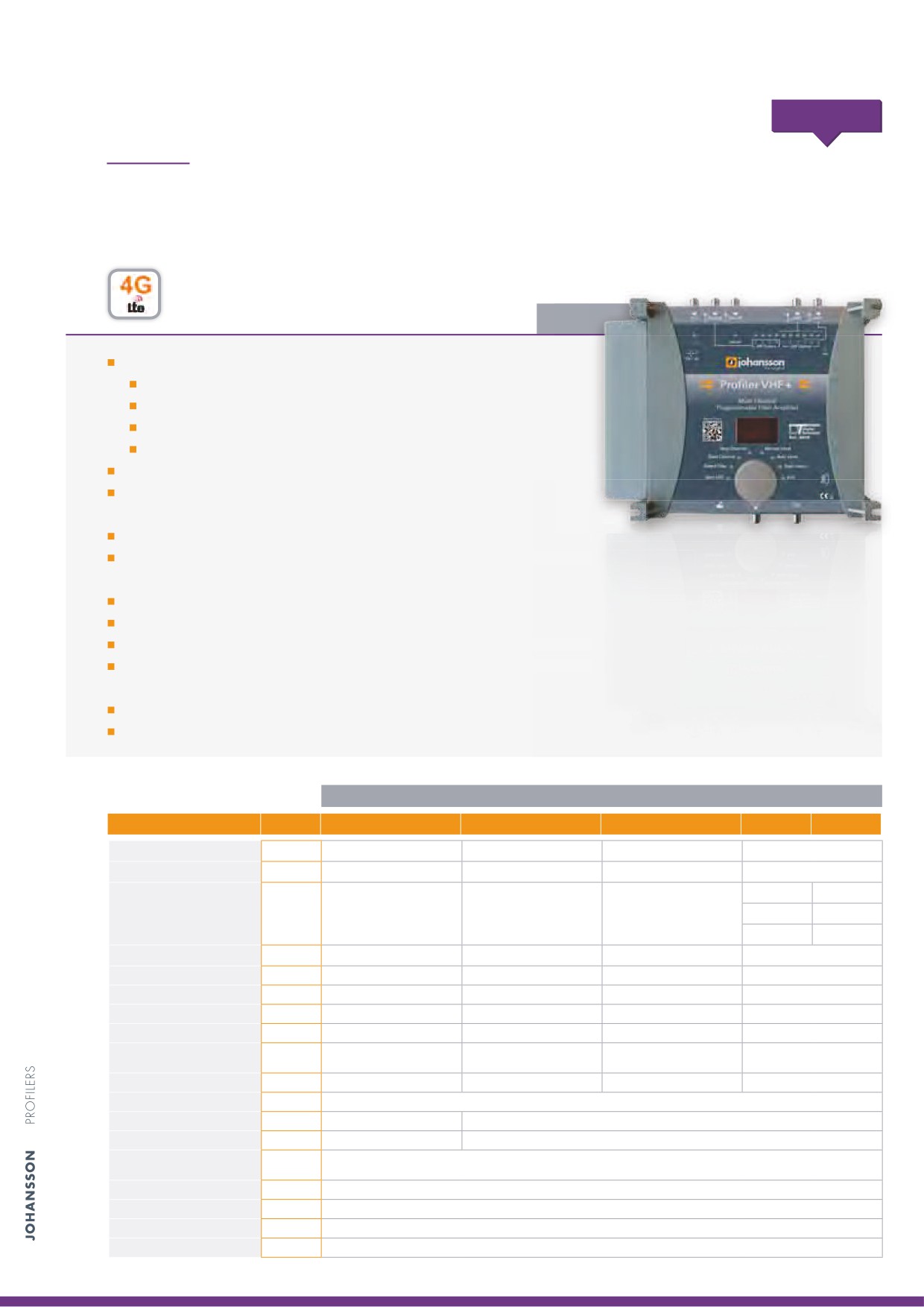

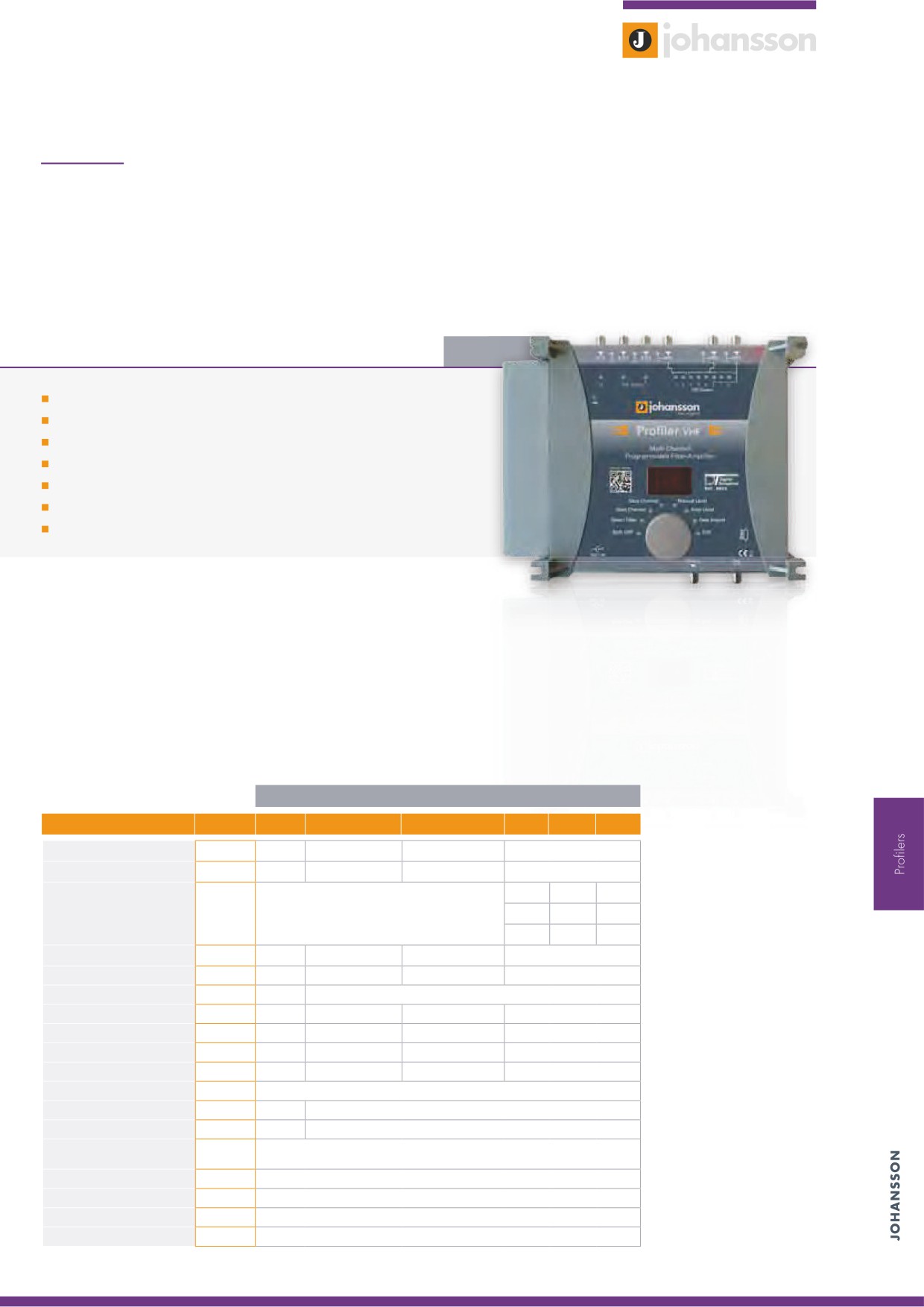

PROFILERS Profiler VHF+

La nouvelle Profiler VHF+ complète les produits PROFILER, offrant une solution idéale pour filtrer et amplifier les sig-

naux VHF et UHF pour la réception de signaux SD et HD.

6608

amplificateur de tête de réseau 5 entrées

BIII/DAB avec 4 filtres programmables (largeur de bande de 1 à 4 canaux)

2 x UHF fractionnés sur 6 filtres (largeur de bande de 1 à 7 canaux)

BI-FM

VHF-UHF

protection 4G/LTE (UHF C. 21 à 60)

programmation facile par bouton-poussoir, afficheur 2 chiffres et LED

pour chaque filter et chaque entrée

le Profiler VHF+ peut être verrouillé

fonction "copie" pour le transfert de tous les paramètres d'une unité à l'autre (ou avec le

y ck

en option), réduisant le temps d'installation

filtres de haute sélectivité

faible bruit et amplification séparée VHF-UHF haute puissance

haute niveau d’entrée UHF jusqu’à 105 dBμV par amplificateur commutable de 20

dB d’entrée

nivellement automatique du signal ou nivellement manuel, avec un atténuateur de 30 dB,

réglable par pas de 1 dB pour une égalisation précise

telealimentation sélectionnable sur BIII / DAB, VHF-UHF et entrées UHF

sortie test -30 dB

6608

Entrées

BI-FM

BIII/DAB

VHF-UHF

UHF1

UHF2

Plage de fréquence

MHz

47-108

174-240

174-240 + 470-862

470-790

Largeur de bande filtre

1-4 cx. (7-28 MHz)

1-7 cx. (8-56 MHz)

Configuration filtre

Gain

Gain réglable

Réglage niveau général UHF

+10 à -9

Facteur de bruit

Niveau d’entrée max

dBµV

105

Niveau de sortie max

dBµV

112

105

VHF:115/UHF:116

116

(-60dBc/IM3)

Sélectivité

dB/Ch±2

Affaiblissement de réflexion

>10

LNA remote voltage

LNA remote current

100 mA en total

1 x sortie TV

Sorties

1 x sortie test: -30 dB

Tranfert de données

Connecteur DSUB9

Alimentation

230-240 V~ / 15 VDC / 35 VA

Température de fonctionnement

°C

-5 à +50

Dimensions

265 x 220 x 95

Profilers

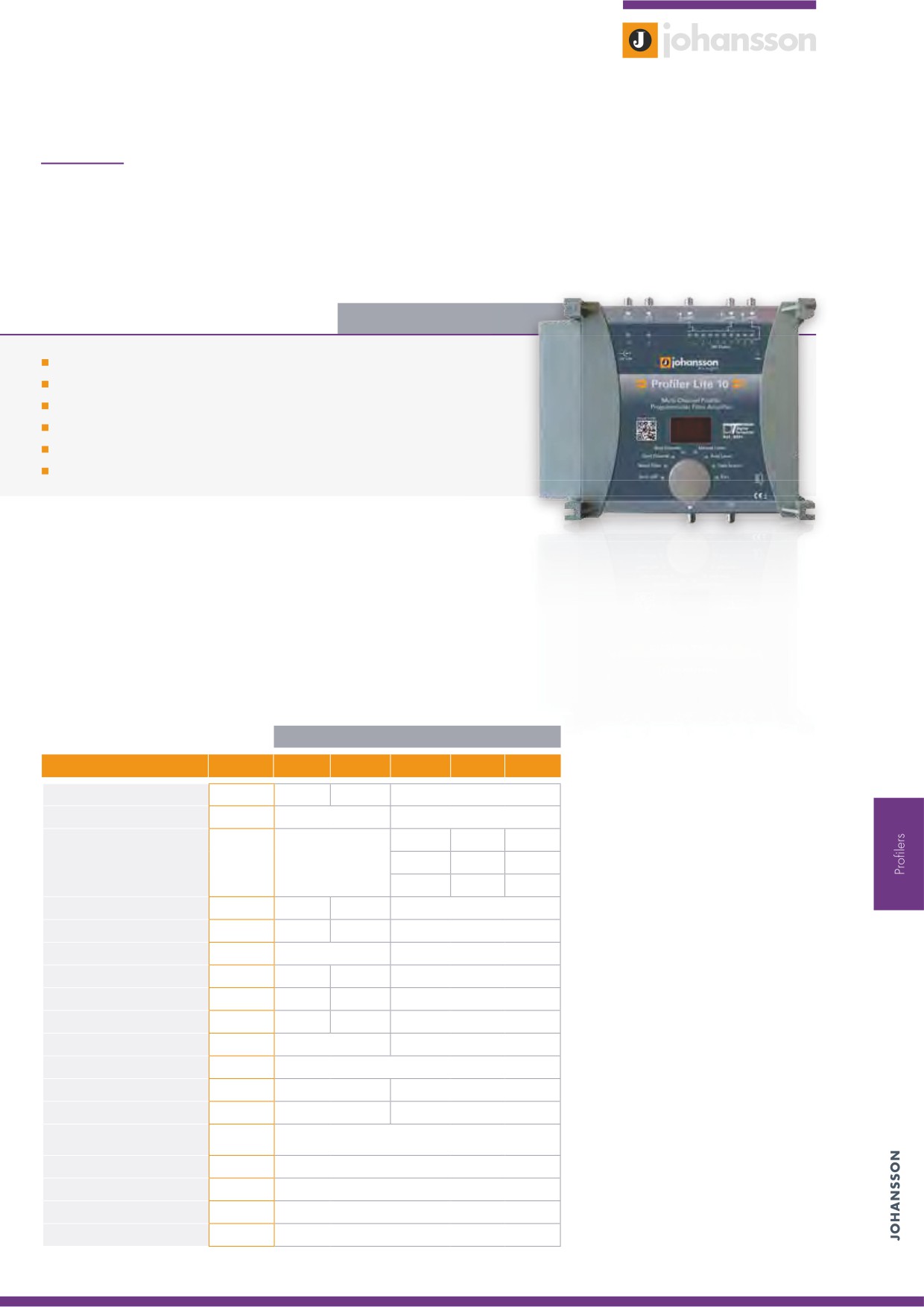

PROFILERS Profiler Lite 10

Les Profilers Lite viennent compléter la gamme de Profiler. Ces amplificateurs ont un gain de 45 dB,

et possèdent 10 ou 8 filtres programmables selon le modèle.

6601 | 6601A | 6601UK

5 entrées: BI-FM/BIII/3 x UHF (version UK: FM/BIII/3 x UHF)

10 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

gain: 45 dB

téléalimentation 24V sur les entrées UHF (12V pour le 6601UK et 6601A)

amplification séparée VHF-UHF avec atténuateurs inter-étage

sortie test -30 dB

6601 | 6601A | 6601UK

Entrées

BI-FM

BIII/DAB

UHF1

UHF2

UHF3

Plage de fréquence

MHz

47-108

174-240

470-862

Largeur de bande

1-7 cx. (8-56 MHz)

Configuration des filtres

Gain

Atténuation

Réglage niveau général UHF

+10 à -9

Facteur de bruit

Niveau d’entrée max.*

dBµV

105

Niveau de sortie max.*

dBµV

115

110

Sélectivité

dB/C±2

Affaiblissement de réflexion

>10

Téléalimentation commutable

24 ***

Courant

100 mA total

1 sortie TV

Sorties

1 sortie Test : -30 dB

Transfert de données

Connecteur DSUB9

Alimentation

230-240 V~ / 15 VDC / 30 VA

Température de fonctionnement

°C

-5 à +50

Dimensions

265 x 220 x 95

*Terr.: -60 dBc/IM3

**6601UK: 88-108MHz

***6601A/6601UK: 12V

Profilers

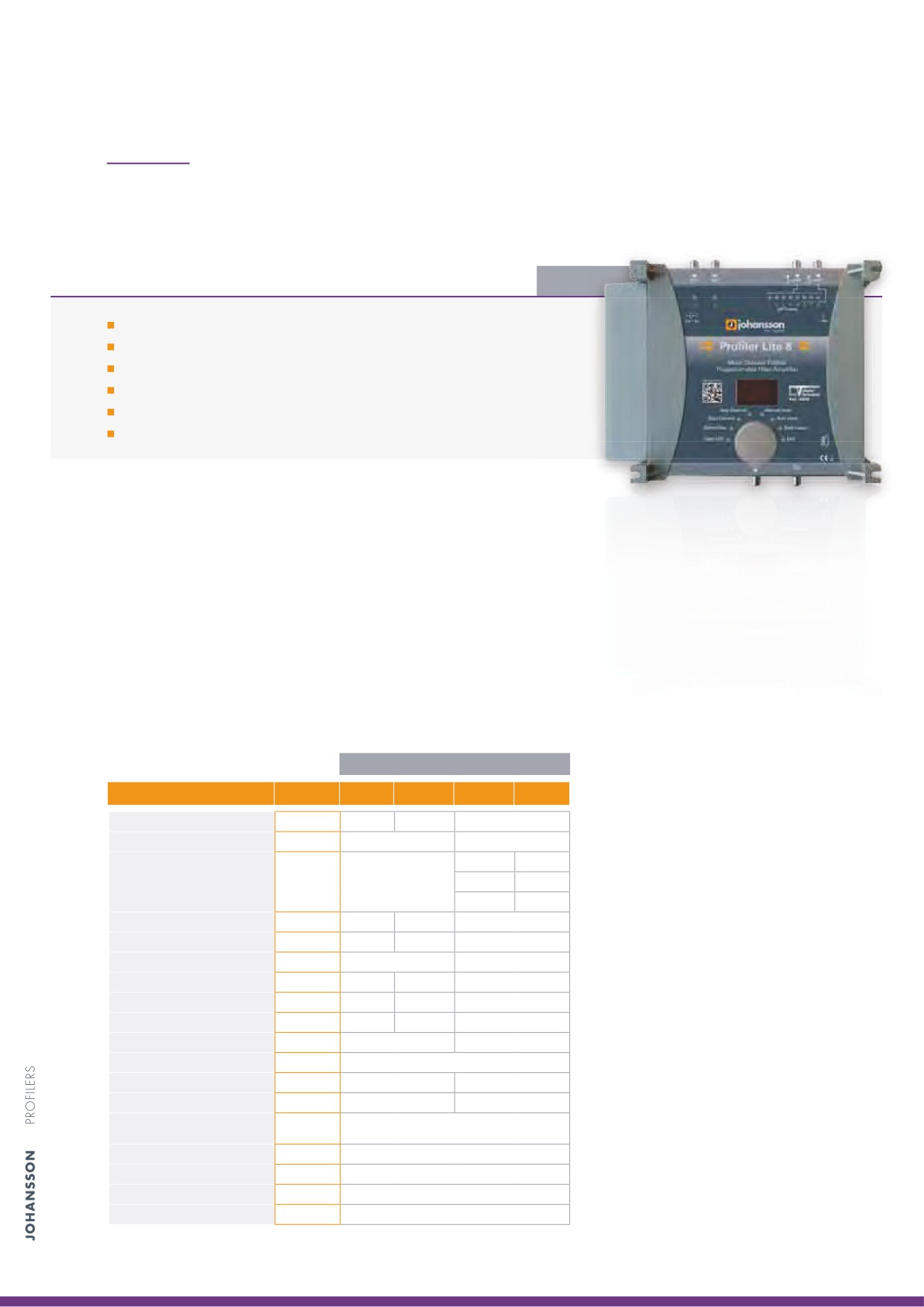

PROFILERS Profiler Lite 8

6606

4 entrées : BI-FM/BIII/2 x UHF

8 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

gain: 45 dB

téléalimentation 24V sur les entrées UHF

amplification séparée VHF-UHF avec atténuateurs inter-étage

sortie test -30 dB

6606

Entrées

BI-FM

BIII/DAB

UHF1

UHF2

Plage de fréquence

MHz

47-108

174-240

470-862

Largeur de bande

1-7 cx. (8-56 MHz)

Configuration des filtres

Gain

Atténuation

Réglage niveau général UHF

+10 à -9

Facteur de bruit

Niveau d’entrée max.*

dBµV

105

Niveau de sortie max.*

dBµV

115

110

Sélectivité

dB/C±2

Affaiblissement de réflexion

>10

Téléalimentation commutable

Courant

100 mA total

1 sortie TV

Sorties

1 sortie Test : -30 dB

Transfert de données

Connecteur DSUB9

Alimentation

230-240 V~ / 15 VDC / 30 VA

Température de fonctionnement

°C

-5 à +50

Dimensions

265 x 220 x 95

*Terr.: -60 dBc/IM3

Profilers

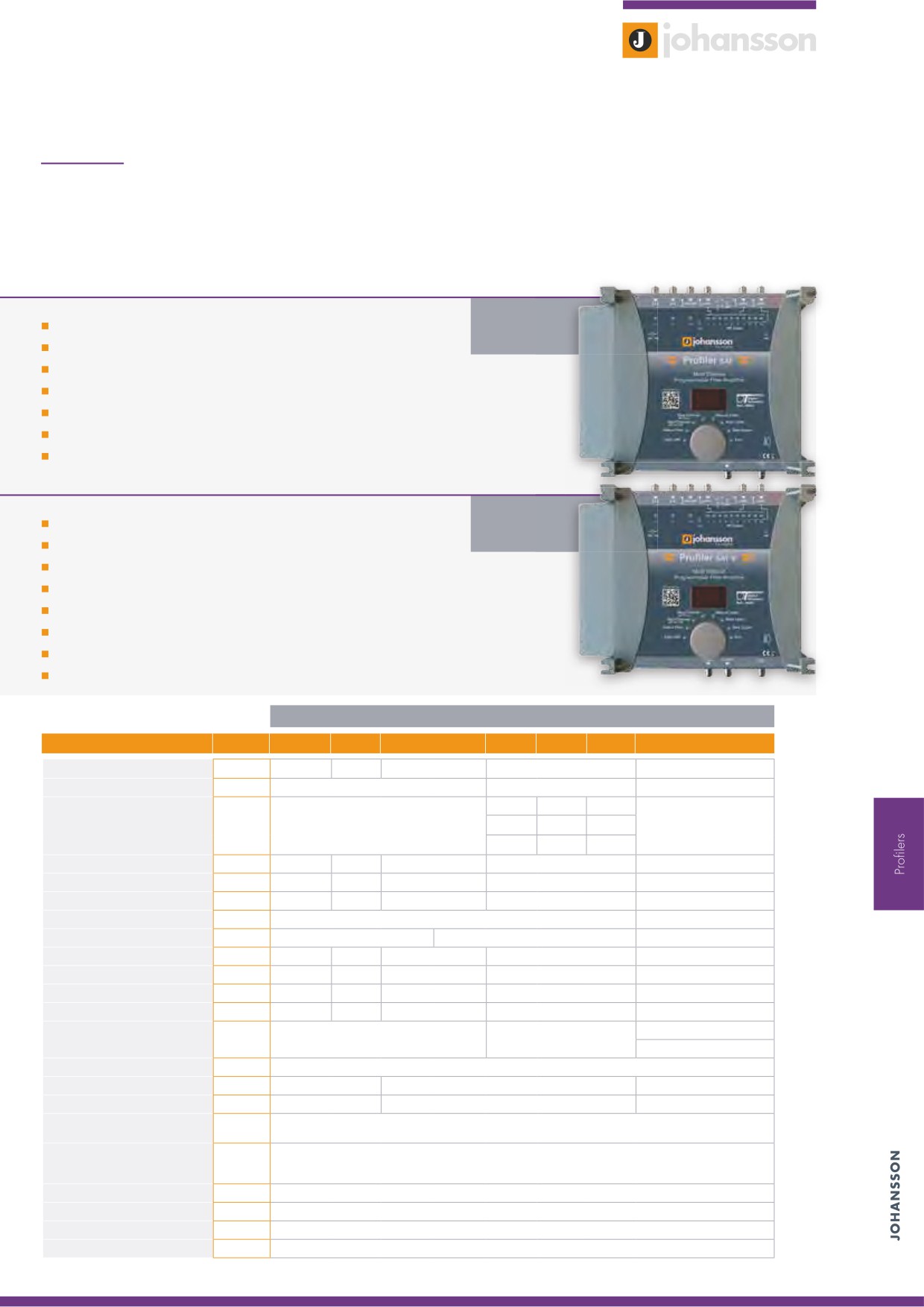

PROFILERS Profiler SAT I Profiler SAT+

Dans certaines situations, les antennes terrestres sont accompagnées d’une antenne satellite. Les différents signaux

doivent être couplés sur le même câble coaxial pour la distribution dans tout le bâtiment. En dotant le Profiler d’une

entrée satellite, la gamme Profiler SAT est parfaitement adaptée à ces applications.

Profiler

SAT

1 entrée SAT + 6 entrées terrestres: BI-FM/BIII/VHF-UHF/3 x UHF

6602

10 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

amplification séparée VHF-UHF-SAT avec atténuateurs inter-étage

gain élevé (55 dB) haute puissance (116 dBμV)

0-13-18 V / 0-22 kHz avec téléalimentation pour LNB

amplification séparée VHF-UHF avec atténuateurs inter-étage

sortie test -30 dB

Profiler

SAT+

1 entrée SAT + 6 entrées terrestres: BI-FM/BIII/VHF-UHF/3 x UHF

6605

2 sorties: TV/TV-SAT

10 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

amplification séparée VHF-UHF-SAT avec atténuateurs inter-étage

gain élevé (50 dB) haute puissance (110 dBμV)

0-13-18 V / 0-22 kHz avec téléalimentation pour LNB

amplification séparée VHF-UHF avec atténuateurs inter-étage

sortie test -30 dB

6602 | 6605

Entrées

BI-FM

BIII/DAB

VHF--UHF

UHF1

UHF2

UHF3

SAT

Plage de fréquence

MHz

47-108

174-240

47-240 + 470-862

470-862

950-2300

Largeur de bande

1-7 cx. (8-56 MHz)

Configuration des filtres

Gain (réf. 6602)

Gain (réf. 6605)

Atténuation

Réglage de pente

Réglage niveau général UHF

+10 à -9

Facteur de bruit

Niveau d’entrée max.*

dBµV

105

Niveau de sortie max.(réf. 6602)*

dBµV

115

VHF: 116 - UHF: 116

116

Niveau de sortie max.(réf. 6605)*

dBµV

112

VHF: 113 - UHF: 113

110

116

SAT/TERR.: >30

Sélectivité

dB/Ch±2

TERR./SAT: >25

Affaiblissement de réflexion

>10

Téléalimentation commutable

0/13/18V et 0/22 kHz

Courant

100 mA total

300 mA

1 sortie TV

Sorties (réf. 6602)

1 sortie Test : -30 dB

1 sortie TV

Sorties (réf. 6605)

1 sortie TV-SAT

1 sortie Test : -30 dB

Transfert de données

Connecteur DSUB9

Alimentation

230-240 V~ / 15 VDC / 45 VA

Température de fonctionnement

°C

-5 à +50

Dimensions

265 x 220 x 95

*Terr.: -60 dBc/IM3 | SAT: -35 dBc/IM3

Profilers

NOUVEAU

PROFILERS Profino Plus

Dans les situations où un gain moyen (environ 45 dB) est suffisant, et le nombre important d'entrées d'antennes n'est

pas utile, le Profino est la solution idéale! Le Profino est plus compact que la série Profiler, et son fonctionnement est

identique aux autres produits de la gamme.

6611L | 6611L UK

développé pour la réception analogique et numérique SD/HD

4 entrées pour l’amplication des signaux FM , B III / DAB et 2 x UHF

6 filtres UHF d’une largeur de bande de 1 à 7 canaux

canaux 21-60, compatible 4G-LTE

programmation facile par un bouton poussoir rotatif avec affichage

sur 2 digits et LED sur chaque entrée et chaque filtre

verrouillage de l’amplicateur par code de sécurité,

fonction "copie" pour le transfert de tous les paramètres d'un amplicateur

vers un autre

filtres de grande sélectivité

faible facteur de bruit et amplication séparée à gain élevé

amplicateur d’entrée 20 dB commutable sur chaque entrée UHF pour la réception

des signaux forts jusqu’à 105 dBμV

egalisation précise des niveaux par atténuateur au pas de 1 dB

téléalimentation sur les entrées B III/DAB et UHF (12 ou 24V)

sortie Test -30 dB

6611L | 6611L UK

Entrées

BIII/DAB

UHF1

UHF2

470-790

Gamme de fréquence

MHz

88-108

174-240

8-56 (1 à 7 canaux/ filtre)

Configuration des filtres

Gain

Atténuation

Facteur de bruit

Niveau d’entrée max.

dBµV

105

Niveau de sortie max.

dBµV

116

(-54dBc/IM3)

Sélectivité

15 dB/ 10 MHz

10 dB/ 10 MHz

Affaiblissement de réflexion

>10

Téléalimentation commutable

Oui

12 - 24V (100mA en total)

Sortie test

-30

Transfert de données

Connecteur DSUB9

Alimentation

230V~ / 20A

Température de fonctionnement

°C

-5 à +50

Dimensions

231 x 185 x 53

Profilers

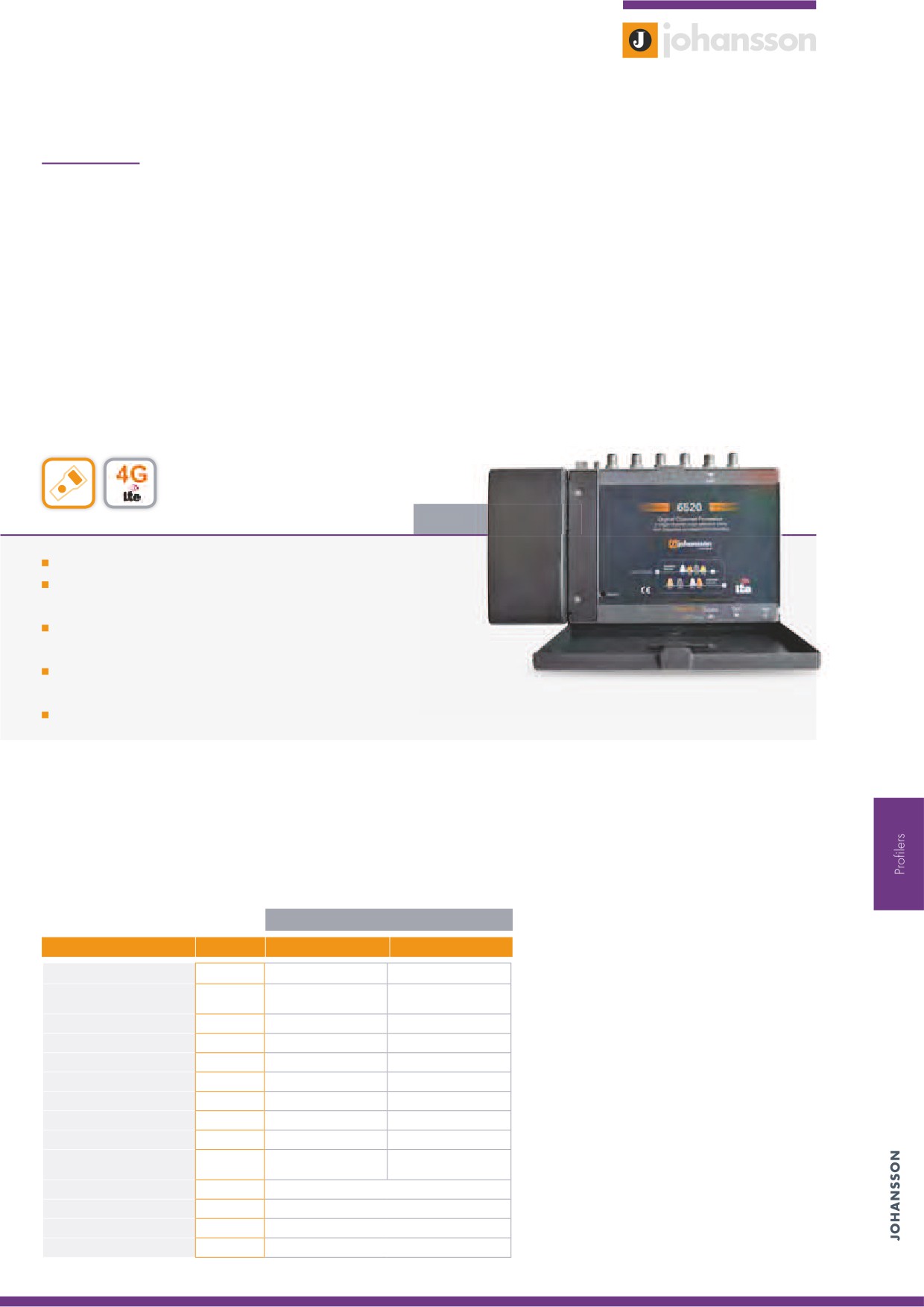

ÉGALISEURS Processeur de canal digital 4 canaux

Le 6520 dispose de 4 filtres super sélectifs FOS (Filtre à Onde de Surface) dans un boîtier compacte zamak. Ces

filtres peuvent convertir 4 canaux numériques terrestres vers une autre fréquence dans la bande UHF. Bien entendu, il

peut également être utilisé comme filtre super sélectif monocanal au cas où un filtre monocanal UHF habituel ne serait

pas suffisant. (ex. une interférence due à une forte source LTE, ou due à un canal adjacent).

Le 6520 peut également être utilisé comme extension avec un Profiler Plus ou Super Profiler. En connectant le 6520

à l'entrée AUX d’un Profiler, 4 canaux venant des filtres super sélectifs FOS sont ajoutés au système. Il est également

possible d'interconnecter plusieurs 6520 afin de fournir plus de conversions monocanales.

Le 6520 est programmable au moyen de l’unité de contrôle (réf. 6565).

remote

6520

4 filtres super-sélectifs monocanal: 40 dB à 1,25 MHz

4 convertisseurs de fréquence pour convertir 4 canaux terrestres

vers une autre fréquence UHF

installation automatique: l’appareil détecte automatiquement toutes

les chaînes numériques, et permet à l'utilisateur de choisir les canaux voulu

interconnexion de plusieurs 6520 ou en association

avec un Super Profiler ou Profiler Plus

gain: 40 dB

6520

Entrées

UHF

Bypass

Plage de fréquence

MHz

470-862

5-862

Nombre filtres à fréquence

intermédiaire

Bande passante filtre

MHz

8 (monocanal)

Gain

-6

Atténuation

Niveau d’entrée max.*

dBµV

109

Niveau de sortie max.*

dBµV

113

Sélectivité

dB/± 1 MHz

Affaiblissement de réflexion

5 VDC / 12 VDC

Passage CC

Téléalimentation commutable

(100 mA)

par la sortie (1 A)

Sorties

1 sortie TV / 1 port de gestion

Consommation

Température de fonctionnement

°C

-5 à +50

Dimensions

238 x 152 x 55

*Terr.: -60 dBc/IM3

Profilers

NOUVEAU

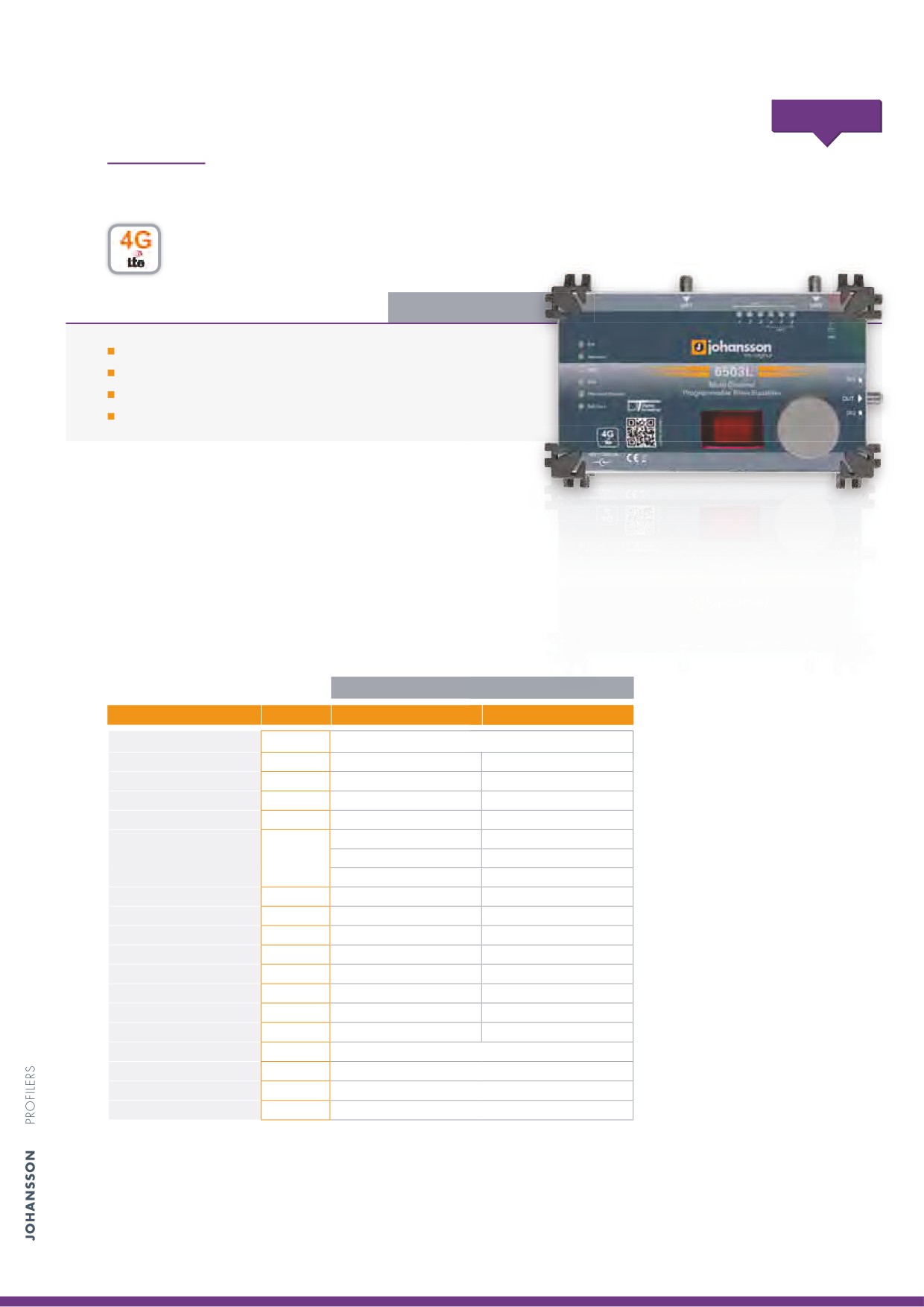

ÉGALISEURS Filtre-égaliseur programmable

6503L | 6503L UK

2 entrées UHF

6 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

passage cc commutable sur chaque entrée

protection LTE

6503L |

6503L UK

Entrées / Sorties

Nombres de filtres

Entrées

UHF 1

UHF 2

Canaux

21-60

Plage de fréquence

MHz

470-790

Largeur de bande/filter

MHz

8-56 (1 à 7 cx.)

Configuration des filtres

Gain

Atténuation

Facteur de bruit

Niveau d’entrée max.*

dBµV

Niveau de sortie max.*

dBµV

Sélectivité

10dB / 10MHz

Affaiblissement de réflexion

>10

Passage CC commutable

Oui

Alimentation

Adaptateur externe: 230-240 V~ / 5 VDC / jack Ø2,1 mm

Consommation

350

Température de fonctionnement

°C

-5 à +50

Dimensions

157 x 142 x 65

*-54 dB/ IM3

Profilers

ÉGALISEURS Filtre-égaliseur programmable

6504 | 6504UK

3 entrées UHF

10 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

téléalimentation sur chaque entrée

6504 | 6504UK

Entrées

UHF1

UHF2

UHF3

Plage de fréquence

MHz

470-862

Largeur de bande

1-7 cx. (8-56 MHz)

Configuration des filtres

Gain

Atténuation

Facteur de bruit

Niveau d’entrée max.*

dBµV

Niveau de sortie max.*

dBµV

Sélectivité

dB/C±2

Affaiblissement de réflexion

>10

Passage CC commutable

oui

Sorties

1 sortie TV

Adaptateur externe: 230-240 V~ /

Alimentation

5 VDC / jack Ø2,1 mm

Consommation

500

Température de fonctionnement

°C

-5 à +50

Dimensions

222 x 142 x 51

*Terr.: -60 dBc/IM3

Profilers

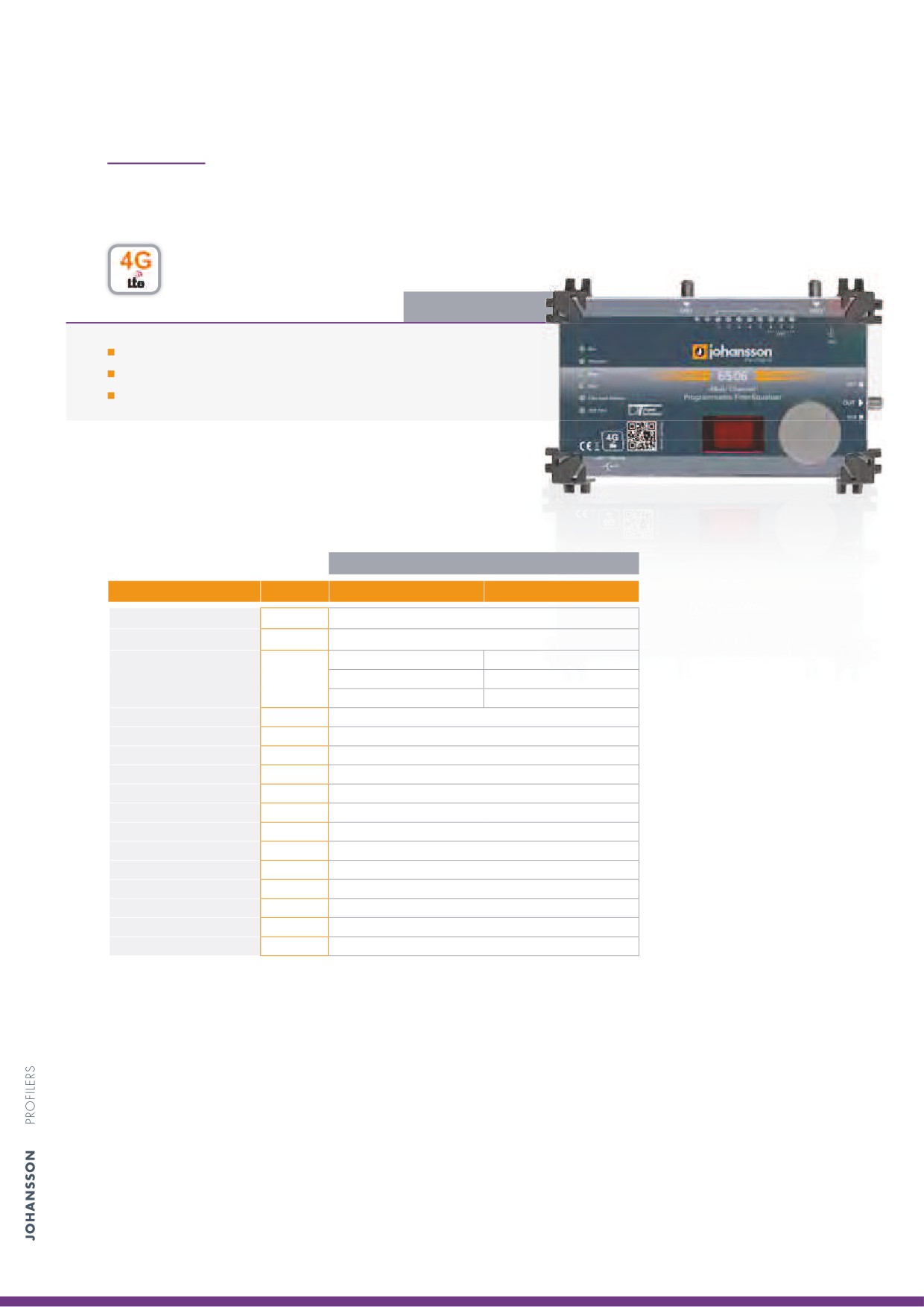

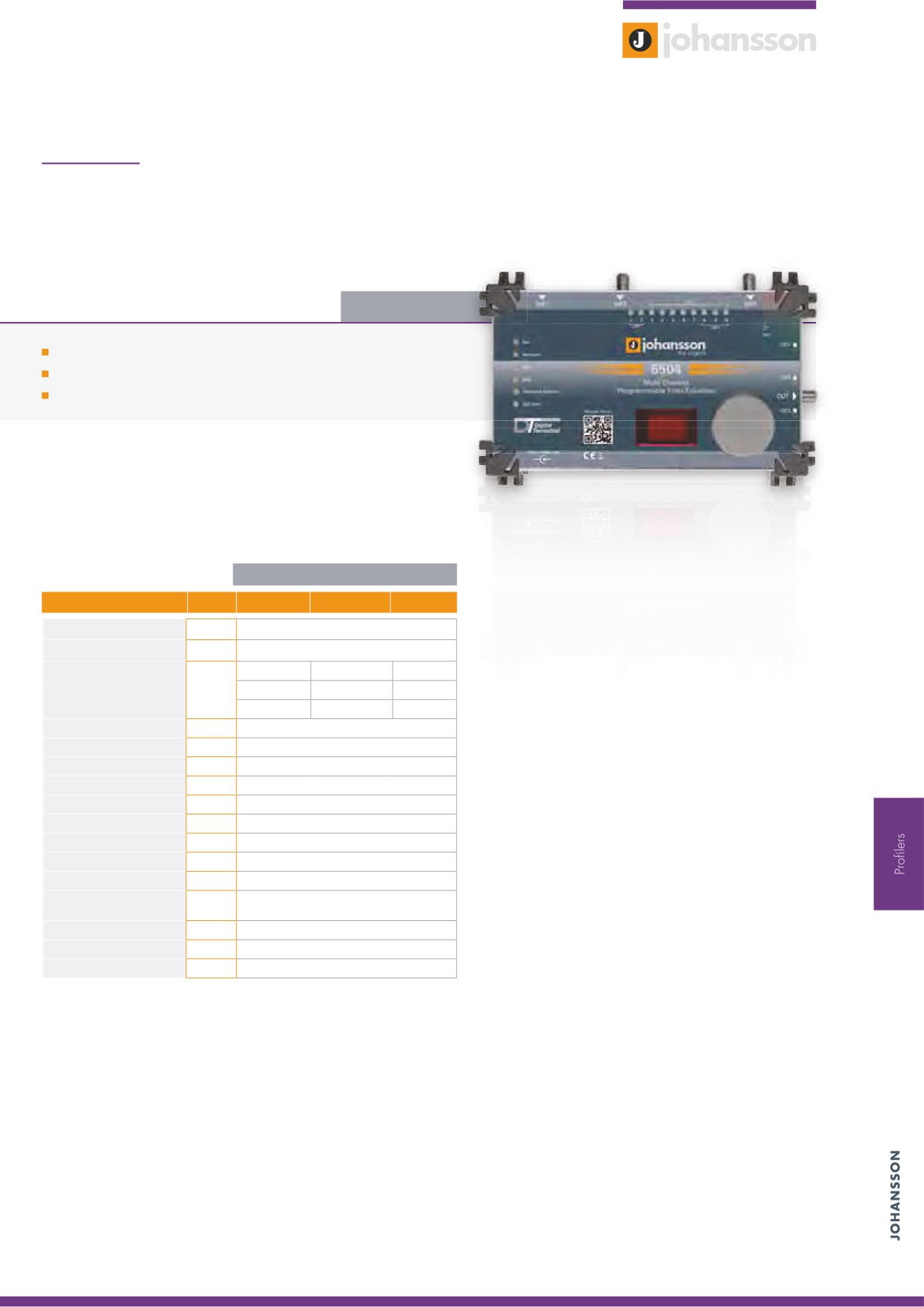

ÉGALISEURS Filtre-égaliseur programmable

6506 | 6506UK

2 entrées UHF (protection LTE)

8 filtres UHF programmables d’une largeur de bande de 1 à 7 canaux

passage cc commutable sur chaque entrée

6506 | 6506UK

Entrées

UHF1

UHF2

Plage de fréquence

MHz

470-790

Largeur de bande

1 à 7 cx. (8-56 MHz)

Configuration des filtres

Gain

Atténuation

Facteur de bruit

Niveau d’entrée max.*

dBµV

Niveau de sortie max.*

dBµV

Sélectivité

dB/C±2

Affaiblissement de réflexion

>10

Passage CC commutable

oui

Sortie

1 sortie TV

Alimentation

Adaptateur externe: 230-240 V~ / 5 VDC / jack Ø2,1 mm

Consommation

400

Température de fonctionnement

°C

-5 à +50

Dimensions

222 x 142 x 51

f Pour les autres produits de cette catégorie voir p. 85.

Profilers

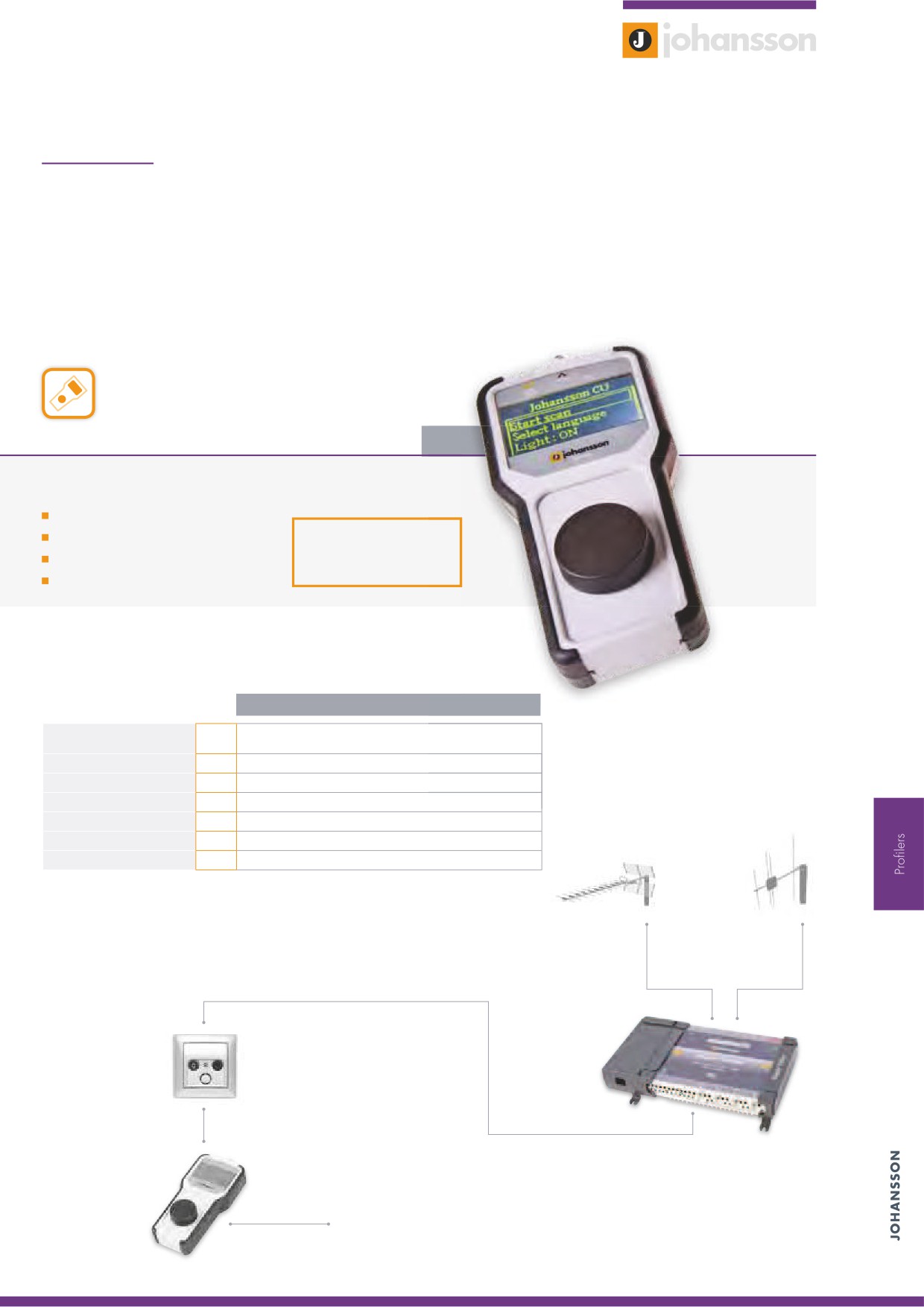

ACCESSOIRES Unité de contrôle

L’unité de contrôle 6565 est conçue pour programmer les produits Johansson à travers le câble coaxial. De nombreux

produits, comme les Profilers plus les coupleurs actifs, ... peuvent être configurés avec cet appareil. Grâce à l’écran

lumineux OLED et le bouton poussoir rotatif, la configuration devient simple. L’énorme avantage est que vous pouvez

contrôler le Profiler où que vous soyez dans le bâtiment. Il suffit de connecter l'unité de contrôle à la sortie la plus

proche et vous serez en mesure de configurer le Profiler!

remote

6565

Produits compatibles

6620(UK)

6630(UK)

PROGRAMMATIO

FACILE PAR BOUT

6510A

POUSSOIR ROTAT

6520

6565

6565UK

1 x F femelle (port de co

ntrôle)

Connecteurs

1 jack 2,1 mm

Capacité de mémoire

10 présélections

Alimentation de fonctionnement

5-24

Alimentation

Livré avec adaptateur secteur 5V (peut être

téléalimenté par COAX)

Consommation

160 (@5VDC) | 70 (@24VDC)

Température de fonctionnement

°C

-5 à +50

Dimensions

176 x 83 x 43

CONTROLE A DISTANCE

VIA LA PRISE MURALE

ADAPTATEUR 5V

INDEX AMPLIFICATEURS

f Amplificateurs de distribution terrestre 88

Amplificateurs Multibandes

f Amplificateur d'intérieur

Amplificateur large bande

Amplificateur VHF/UHF

Amplificateur TV-SAT

NOUVEAU

f Kit Préamplificateur/Alimentation

KIT préamplificateurs UHF

KIT préamplificateurs VHF/UHF

f Préamplificateurs

NOUVEAU

Préamplificateur UHF (LTE/5G)

NOUVEAU

Préamplificateur UHF (LTE/4G)

Préamplificateurs VHF/UHF

101

Préamplificateurs universels VHF/VHF-UHF

102

f Alimentations

104

Alimentation pour dSCR

104

Alimentation/Répartiteur 2 voies

104

Alimentation 5V

104

Alimentation 24V

105

f Produits additionnels

105

Kit Préamplificateur/Alimentation

105

Préamplificateur

105

Amplificateurs

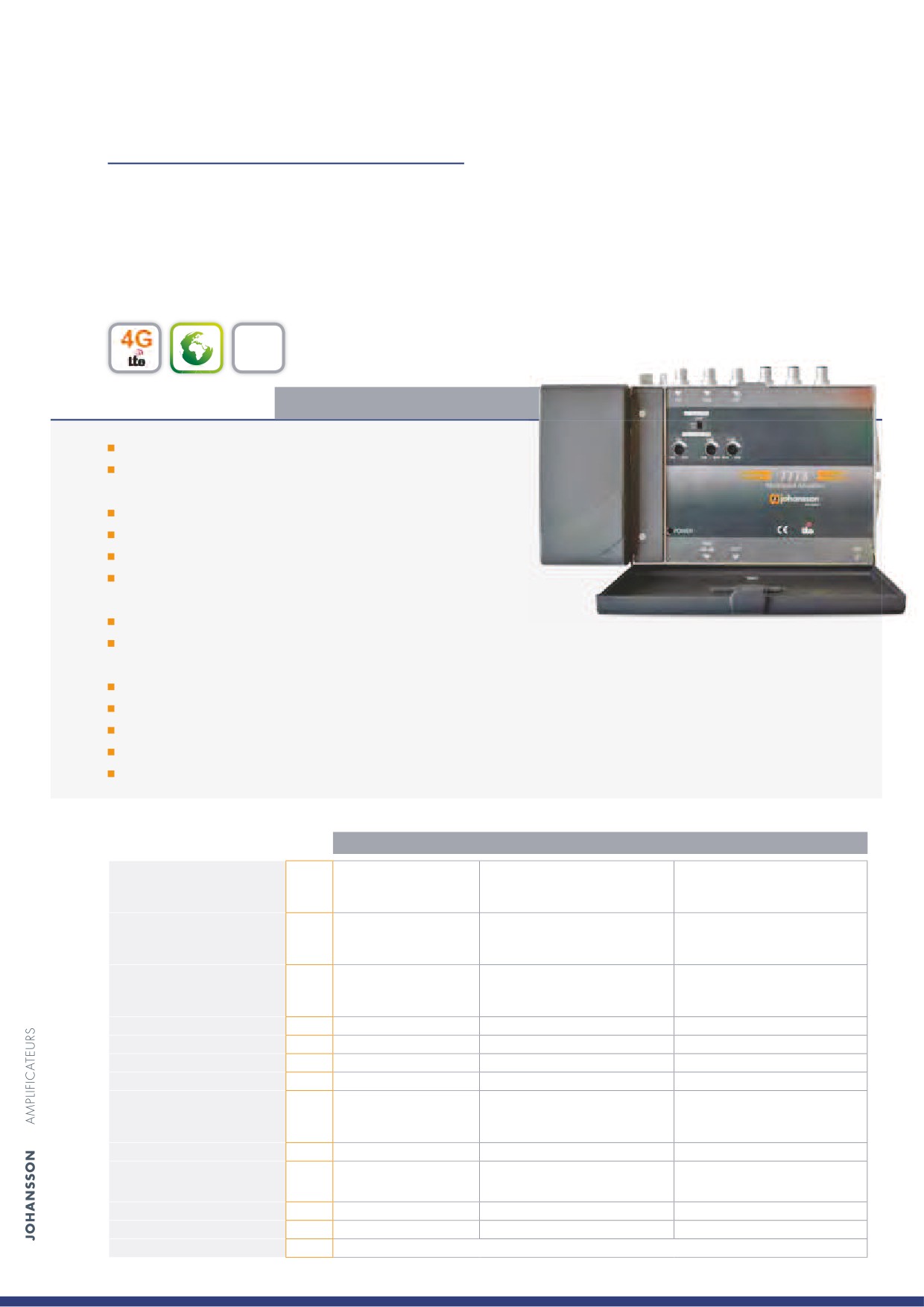

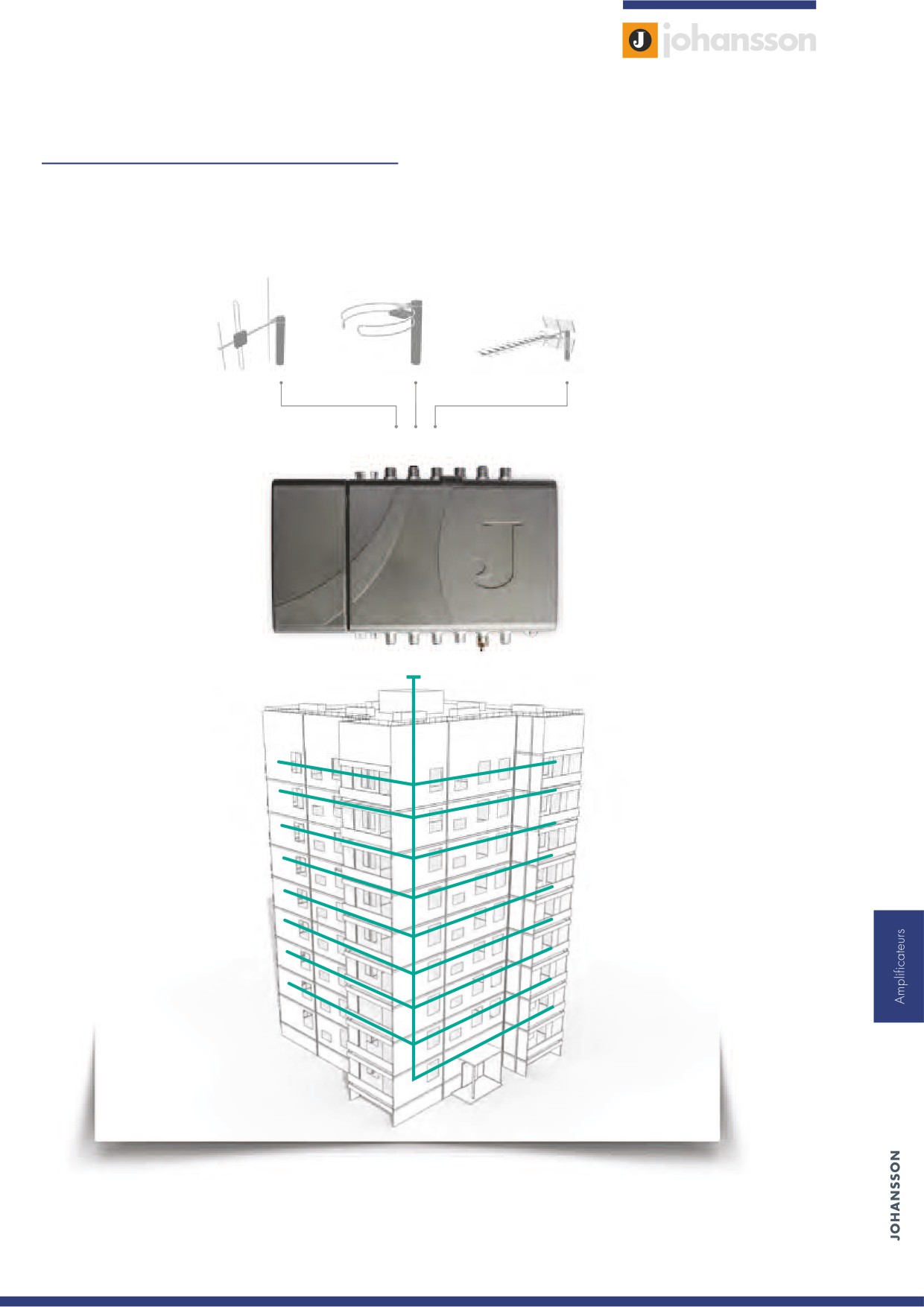

AMPLIFICATEURS DE DISTRIBUTION TERRESTRE Amplificateurs Multibandes

Les nouveaux amplificateurs de distribution Johansson sont adaptés aux nouvelles normes! Les amplificateurs sont pro-

tégés LTE (4G), ont une très haute puissance et un gain élevé, ce qui assure une parfaite qualité de signal dans tout le

bâtiment. Grâce aux nouvelles technologies utilisées, le rendement est 4 fois supérieur. La température de fonctionne-

ment est réduite, la durée de vie est nettement améliorée tout en faisant une économie d’énergie importante.

HIGH

EFFICIENCY

7773(UK) | 7774 (UK)| 7775(UK)

3/4 entrées

entrée VHF-UHF avec voie de retour (réf. 7774, 7775),

idéal pour les applications CATV

amplificateurs split-band avec atténuateur inter-étage ayant une dynamique de 30 dB

gain élevé (jusqu’à 40 dB), haute puissance de sortie (>122 dBµV)

réglage de pente VHF-UHF (réf. 7774, 7775)

puissance d'entrée élevée: jusqu’à 110 dBµV

(saturation pratiquement impossible à l’entrée)

alimentation 5/12V DC commutable pour alimenter un préamplificateur

grâce à la nouvelle technologie utilisée, l'efficacité des amplificateurs

est 400% supérieure par rapport aux amplificateurs précédents!

solution écologique: 5,5W pour le modèle haute puissance /<3W pour les autres modèles

boitier zamak

alimentation détachable

sortie test -30 dB

la version UK est livrée avec un cordon d'alimentation Royaume-Uni

7773

(UK)

7774

(UK)

7775

(UK)

BIII/DAB

Entrées

BIII/DAB

UHF

VHF-UHF

FM: 88-108

BIII/DAB: 174-240

Plage de fréquence

MHz

BIII/DAB: 174-240

UHF: 470-790

VHF-UHF: 5-1000 (RP: 5-65)

FM: -12 à 20

FM: 0 à 32

FM: 8 à 30

BIII/DAB: -12 à 20

BIII/DAB: 0 à 32

Gain

BIII/DAB: 8 à 30

UHF: -4 à 26

UHF: 5 à 40

UHF: 20 à 40

VHF-UHF: -4 à 26

VHF-UHF: 5 à 40

Pertes voie de retour

-2

Réglage de pente

VHF-UHF: 0 à 10

Niveau d’entrée max.*

dBµV

110

Niveau de sortie max.*

dBµV

110

116

>122

FM: 8

FM: 9

BIII/DAB: 7

Facteur de bruit

BIII/DAB: 9

UHF: 5

UHF: 6

VHF-UHF: 6,5

Affaiblissement de réflexion

>10

BIII/DAB: 5 VDC (200 mA)

UHF: 5 VDC (200 mA)

Téléalimentation commutable

/12 VDC (100 mA)

UHF: 5 VDC (200 mA)/12 VDC (100 mA)

Secteur

VAC

200-264

Consommation

1,5

5,5

Dimensions

238 x 152 x 55

*Terr.: -60 dBc/IM3

Amplificateurs

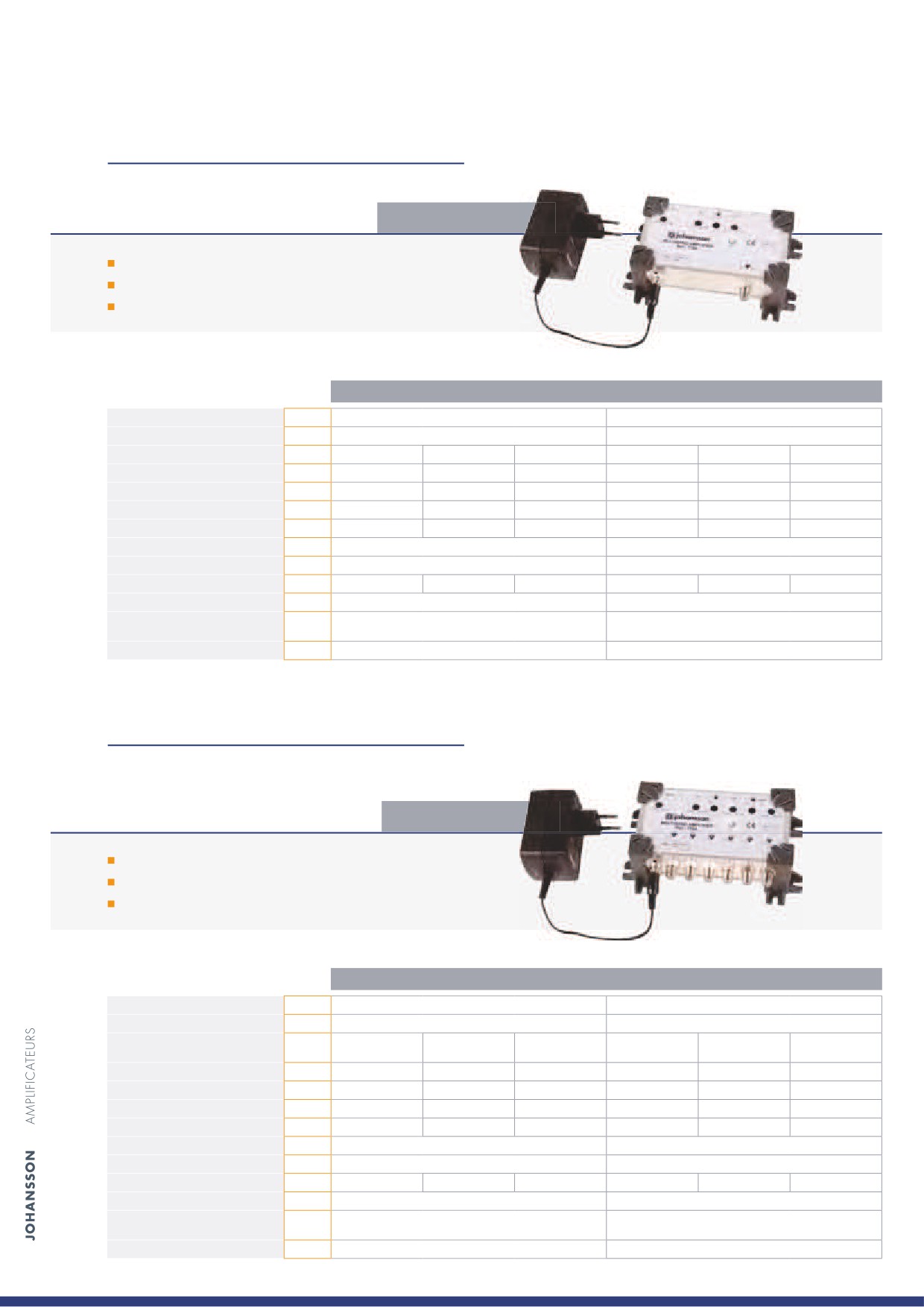

AMPLIFICATEURS DE DISTRIBUTION TERRESTRE Amplificateurs Multibandes

7760A | 7761A

3 entrées: BI-FM/BIII-DAB/UHF

1 ou 6 sorties

alimentés par transformateur secteur (fourni) ou par les sorties

7760A

7761A

Entrées

Sorties

Plage de fréquence

MHz

BI-II: 47-88

B III: 170-240

UHF: 470-862

BI-II: 47-88

B III: 170-240

UHF: 470-862

Gain réglable

8-28

20-36

0-20

12-28

Facteur de bruit

Niveau d'entrée max.

dBµV

Niveau de sortie max.

dBµV

105

110

102

Affaiblissement de réflexion (e/s)

>10

Isolation entre sorties

>15

Téléalimentation commutable

oui

Consommation

Par transformateur 230 V~ / jack Ø 2,1mm (fourni)

Alimentation (20-24 VDC)

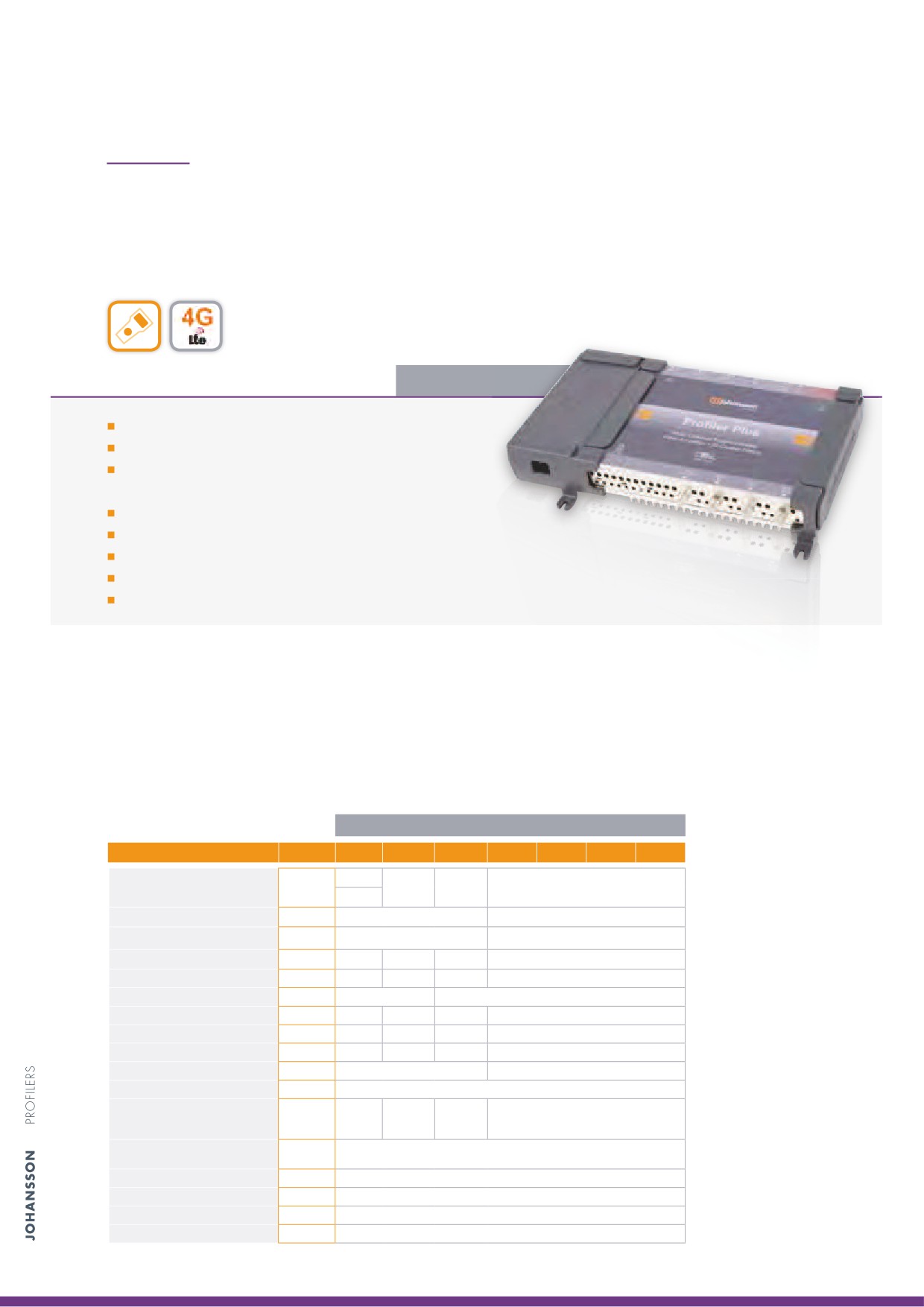

ou par la sortie

ou par les sorties (protégées par diodes)

Dimensions

158 x 98 x 51

AMPLIFICATEURS DE DISTRIBUTION TERRESTRE Amplificateurs Multibandes

7762A | 7763A

4 entrées : BI-FM/BIII-DAB/2 x UHF

1 ou 6 sorties

alimentés par transformateur secteur (fourni) ou par les sorties

7762A

7763A

Entrées

Sorties

UHF1 / UHF2:

Plage de fréquence

MHz

BI-II: 47-88

B III: 170-240

BI-II: 47-88

B III: 170-240

470-862

Gain réglable

8-28

16-32

0-20

8-24

Facteur de bruit

Niveau d'entrée max.

dBµV

Niveau de sortie max.

dBµV

105

106

Affaiblissement de réflexion (e/s)

>10

Isolation entre sorties

>15

Téléalimentation commutable

oui

Consommation

Par transformateur 230 V~ / jack Ø 2,1mm (fourni)

Alimentation (20-24 VDC)

ou par la sortie

ou par les sorties (protégées par diodes)

Dimensions

158 x 98 x 51

Amplificateurs

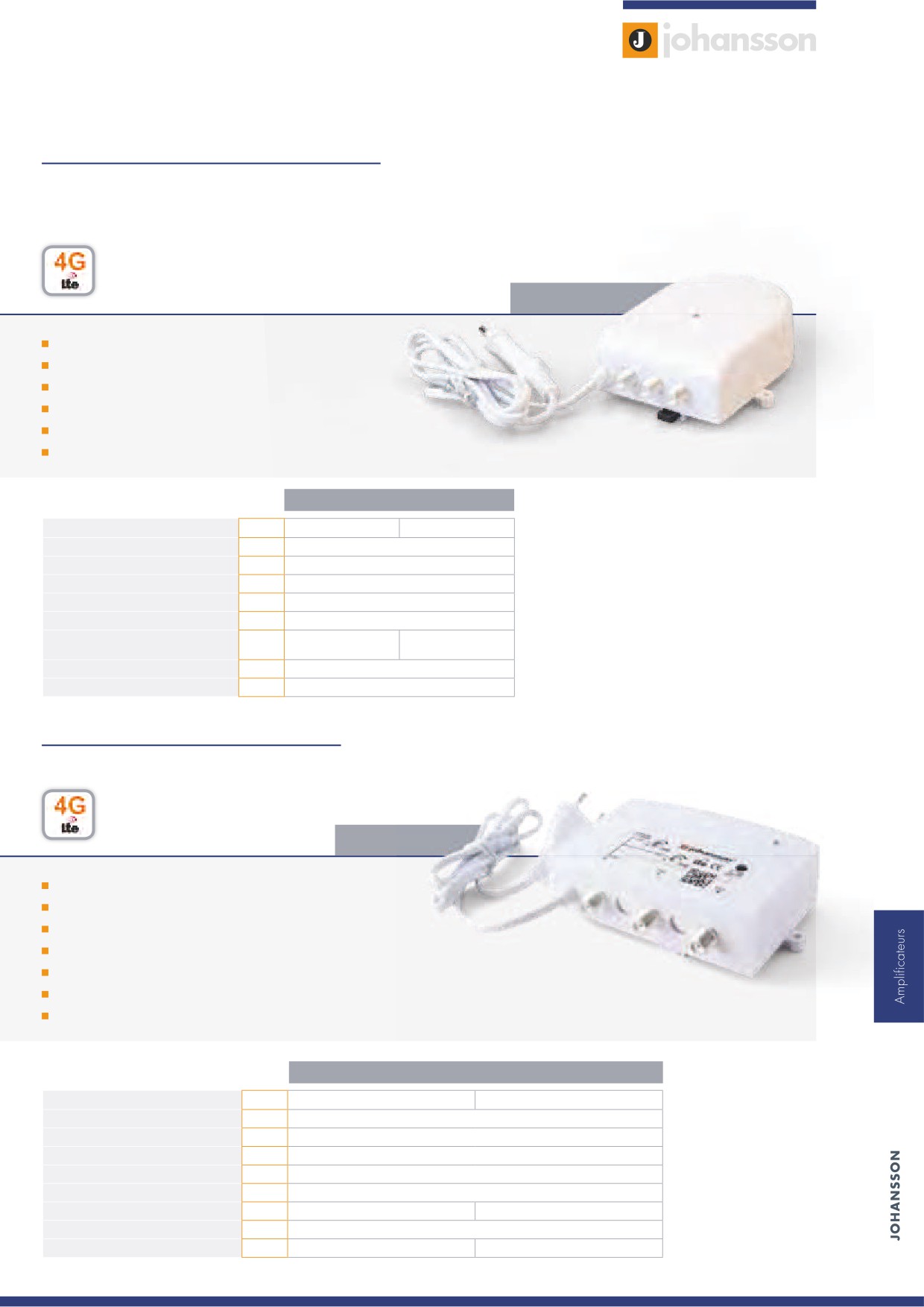

AMPLIFICATEUR D’INTÉRIEUR LARGE BANDE

7720 | 7720L

1 entrée large bande : 47-862 MHz (VHF-UHF)

2 sorties

gain réglable : 13-28 dB

LED témoin

interrupteur de téléalimentation 24VDC (version L)

montage sur paroi par 2 vis fournies ou sur rail DIN

7720

7720L

Plage de fréquence

MHz

47-862

47-790

Gain réglable

13-28

Facteur de bruit

4,0

Niveau de sortie max.

dBµV

101

Affaiblissement de réflexion (entrée/sortie)

Isolation entre les sorties.

commutable

Téléalimentation

non

(24V/55mA)

Secteur

230V~/4VA

Dimensions

110 x 94 x 41

AMPLIFICATEUR D’INTÉRIEUR VHF/UHF

7722 | 7722L

1 entrée : 40-320 MHz + 470-862 MHz (790 MHz version L)

2 sorties

réglage du gain VHF: 15-30 dB

réglage du gain UHF: 18-28 dB

LED témoin

interrupteur de téléalimentation 24VDC (version L)

montage sur paroi ou sur rail DIN (version L)

7722

7722L

Plage de fréquence

MHz

40-320 + 470-862

40-320 + 470-790

Gain réglable

VHF: 15-30 / UHF: 18-28

Facteur de bruit

3,0

Niveau de sortie max.*

dBµV

107

Affaiblissement de réflexion (entrée/sortie)

Isolation entre les sorties

Téléalimentation

non

commutable (24V/55mA)

Secteur

230V~ /6,9VA

Dimensions

102 x 76 x 54

137 x 92 x 42

*Terr.: -60 dBc/IM3

Amplificateurs

NOUVEAU

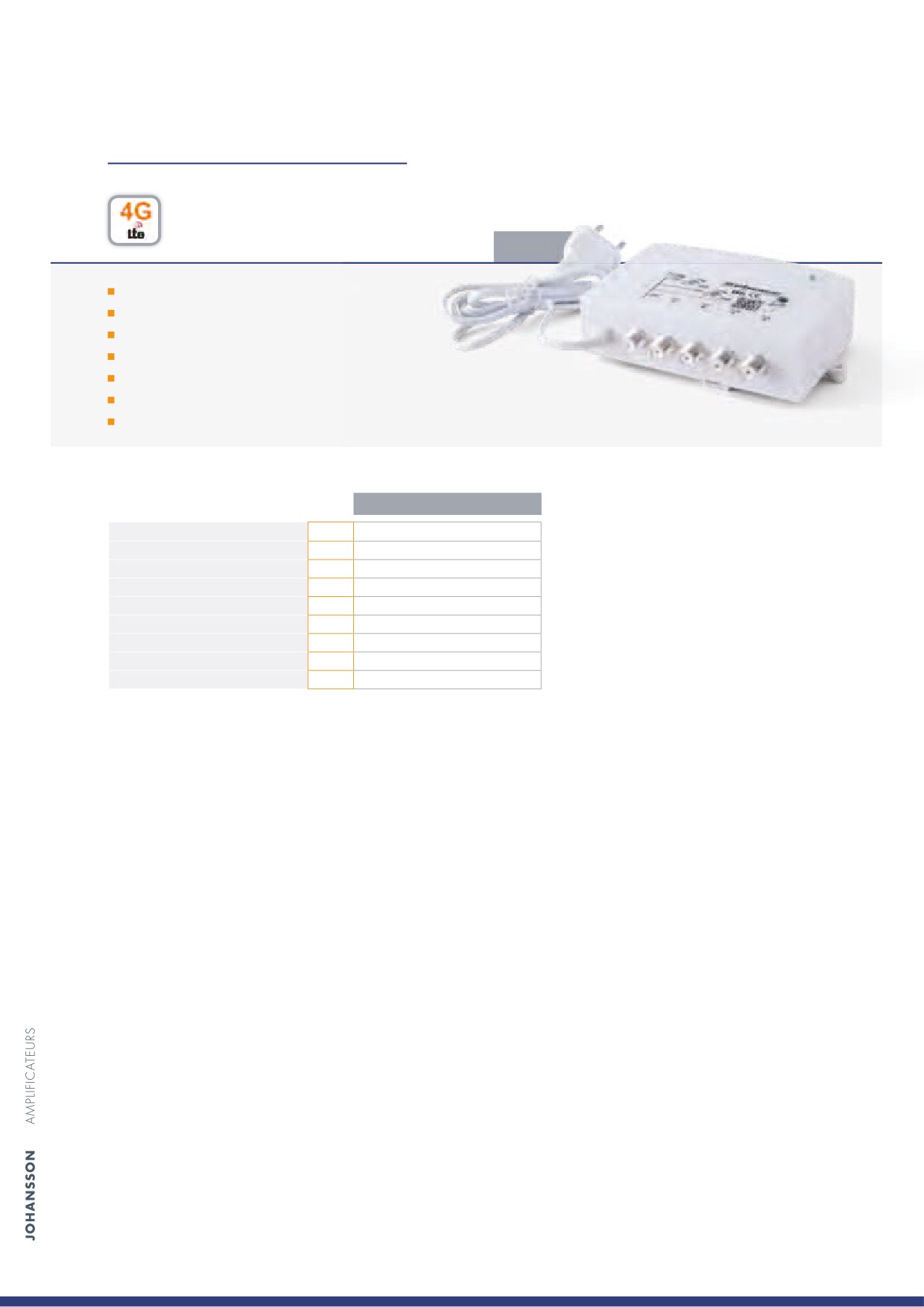

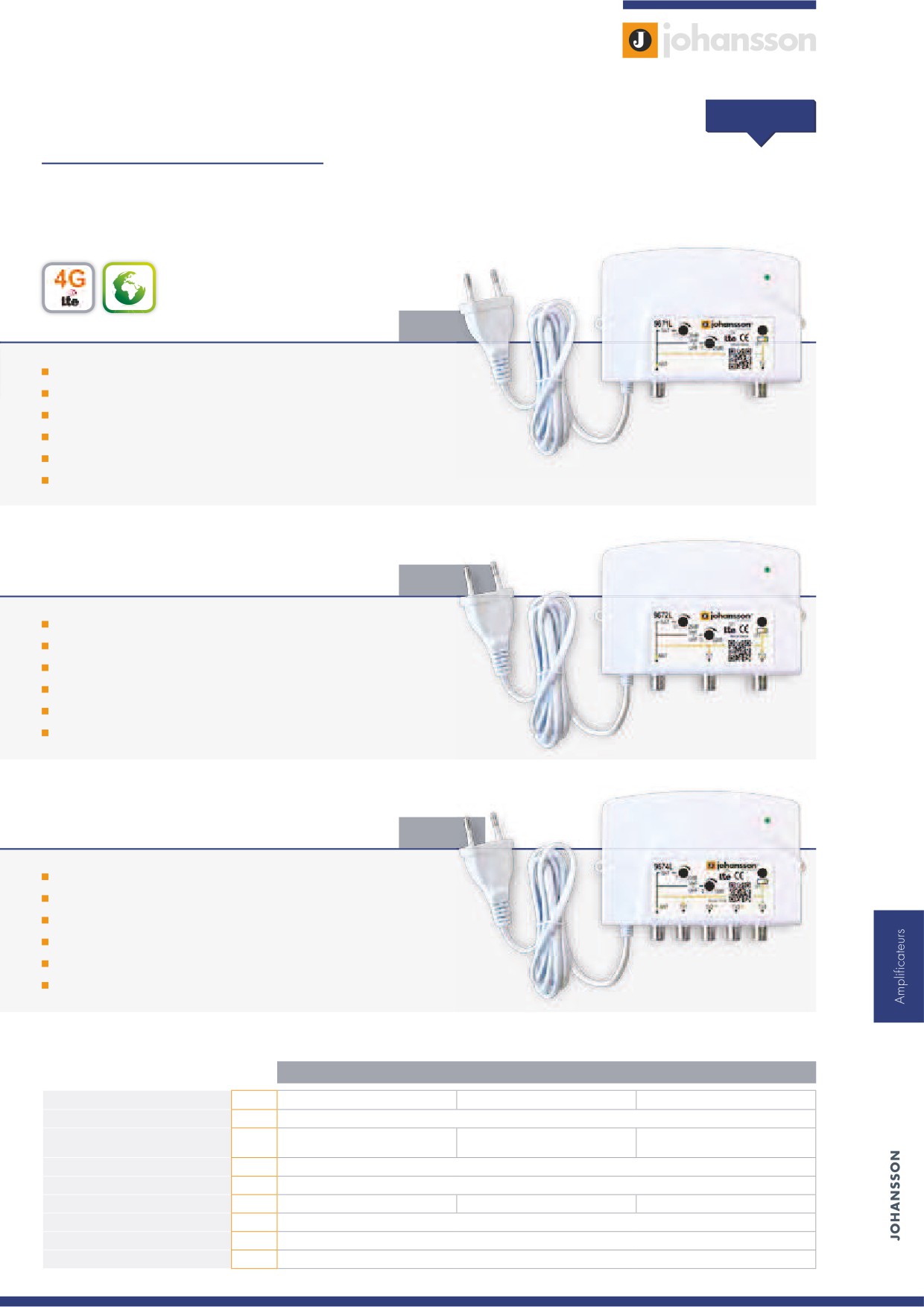

AMPLIFICATEUR D’INTÉRIEUR TV-SAT

9671L

1 entrée / 1 sortie

possibilité LTE (4G)

gain réglable

pente fixée sur satellite

passage cc commutable

alimentation secteur flexible: 85-240V~

9672L

1 entrée / 2 sortie

possibilité LTE (4G)

gain réglable

pente fixée sur satellite

passage cc commutable

alimentation secteur flexible: 85-240V~

9674L

1 entrée / 4 sortie

possibilité LTE (4G)

gain réglable

pente fixée sur satellite

passage cc commutable

alimentation secteur flexible: 85-240V~

9671L

9672L

9674L

Sorties

Plage de fréquence

MHz

47 - 790 / 950 2150

Ter.: 7 - 25

Ter.: 3 - 22

Ter.: 0 - 18

Gain

Sat.: 17 - 30

Sat.: 10 - 25

Sat.: 7 - 20

Pente

8, fixe

Facteur de bruit

Ter.: 4 Sat.: 7

Niveau de sortie max.

dBµV

113

108

103

Secteur / Fréquence / Consommation

85-240 VAC / 50-60 Hz / 7VA

Passage cc

Vcc

Commutable

Dimensions

137 x 92 x 42

Amplificateurs

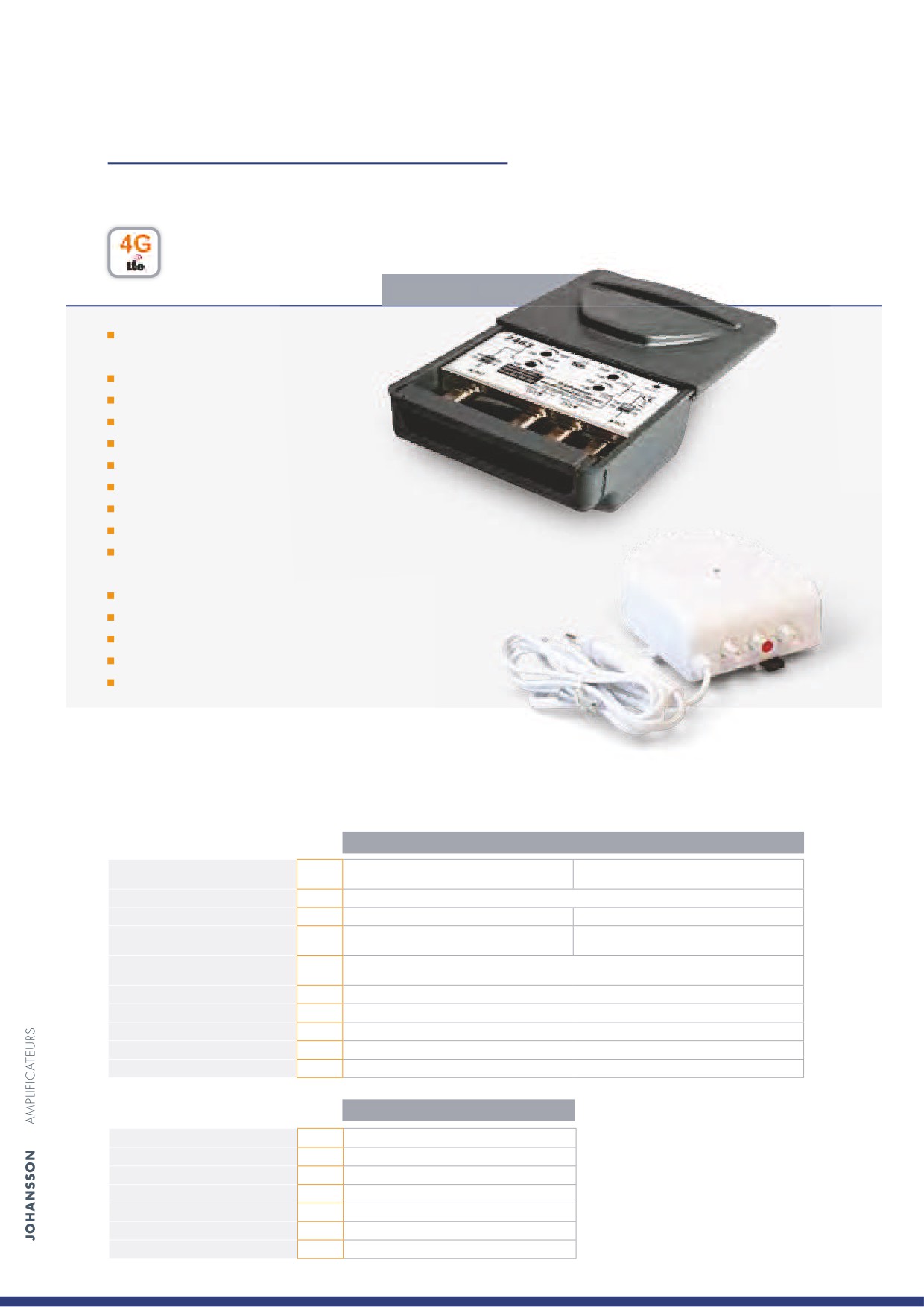

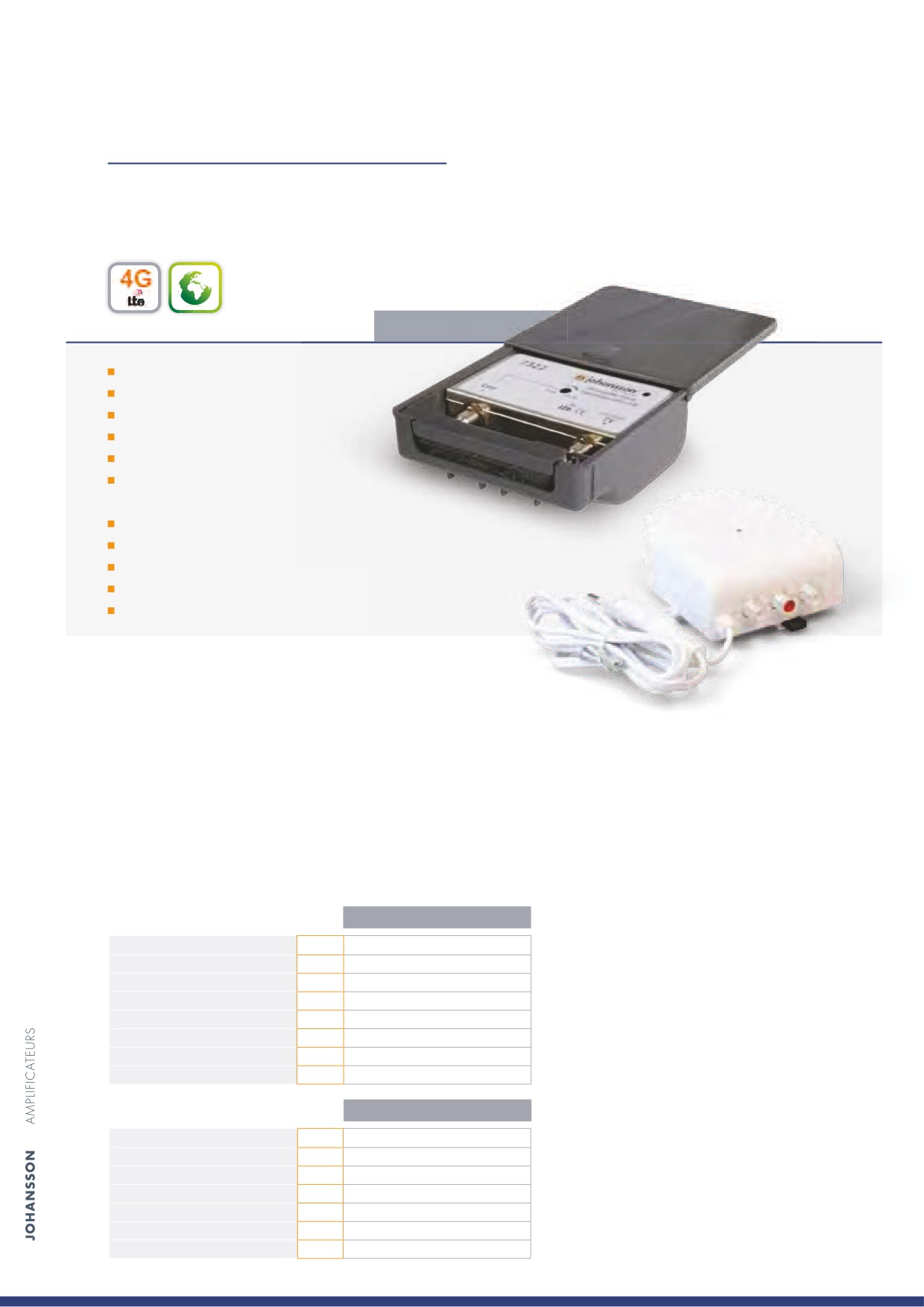

KIT PRÉAMPLIFICATEUR UHF/ALIMENTATION

KIT 7322

2434

1 entrées/1 sortie

protection LTE (4G)

très faible facteur de bruit

réglage du gain 10-25 dB

LED témoin

tension 24 VDC

alimentation 24V à haut rendementy

protection contre les courts-circuits

2 sorties

LED témoin

montage sur paroi ou sur rail DIN

7322

Plage de fréquence

MHz

470-790 (cx. 21-60)

Gain

10-25

Facteur de bruit

2,0

Niveau d'entrée max.

dBµV

Niveau de sortie max.

dBµV

100

Alimentation

VDC

Consommation

Dimensions

120 x 115 x 50 mm

2434

Sortie

Perte d'insertion

Isolation entre les sorties

secteur/fréquence/consommation

230 V~ / 50 Hz / 4,8 W

Tension de sortie

VDC

Courant de sortie

150

Dimensions

110 x 94 x 41

Amplificateurs

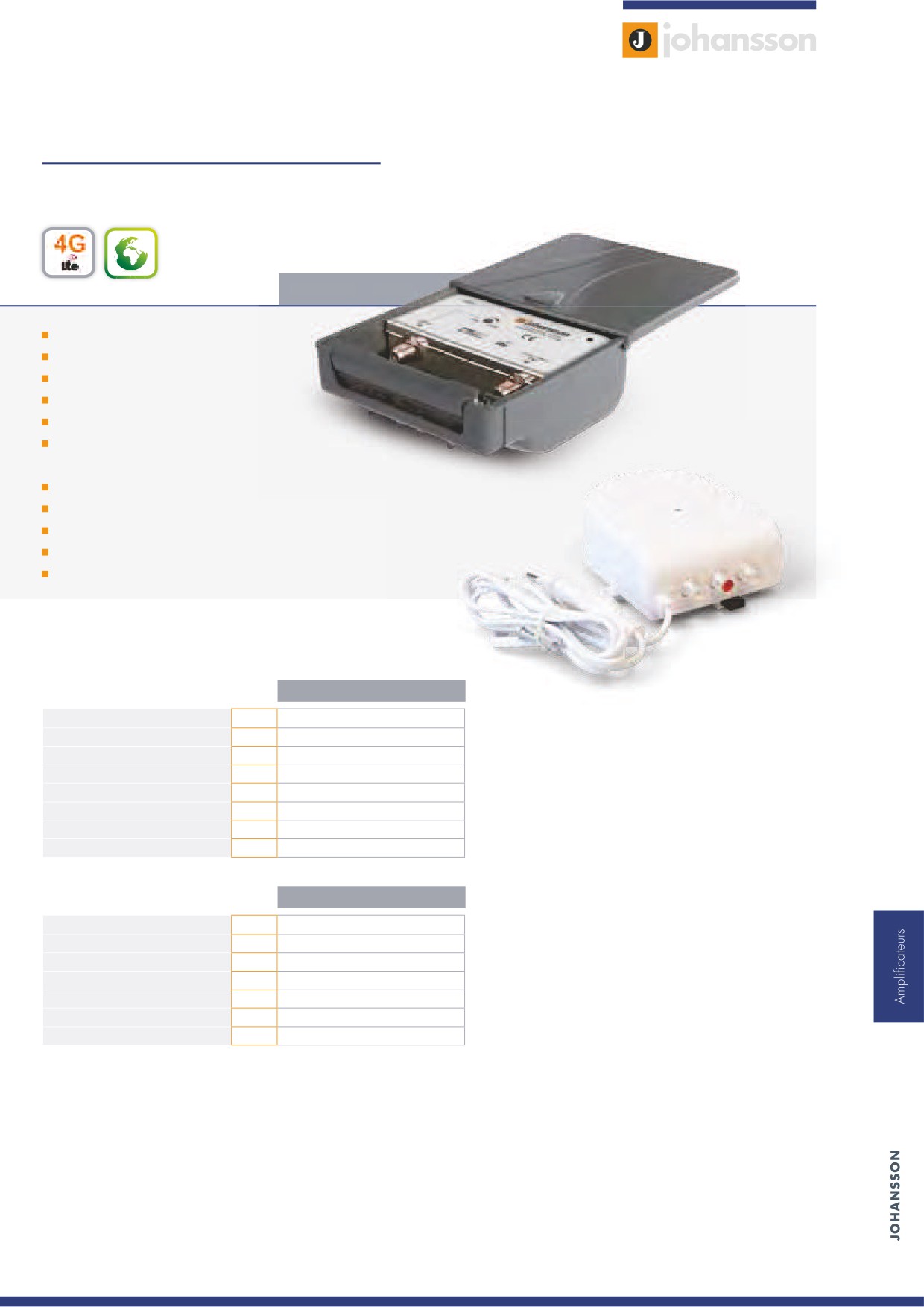

KIT PRÉAMPLIFICATEUR UHF/ALIMENTATION

KIT 7328

2434

1 entrée / 1 sortie

protection LTE (4G)

faible facteur de bruit

réglage du gain 15-35 dB

LED témoin

tension: 24V DC

alimentation 24V à haut rendement

protection contre les courts-circuits

2 sorties

LED témoin

montage sur paroi ou sur rail DIN

7328

Plage de fréquence

MHz

470-790 (cx. 21-60)

Gain

15-35

Facteur de bruit

3,5

Niveau d’entrée max.

dBµV

Niveau de sortie max.

dBµV

104

Alimentation

VDC

Consommation

Dimensions

120 x 115 x 50

2434

Sorties

Perte d'insertion

Isolation entre sorties

Secteur / Fréquence / Consommation

230 V~ / 50 Hz / 4,8 W

Tension de sortie

VDC

Courant de sortie

150

Dimensions

110 x 94 x 41

Amplificateurs

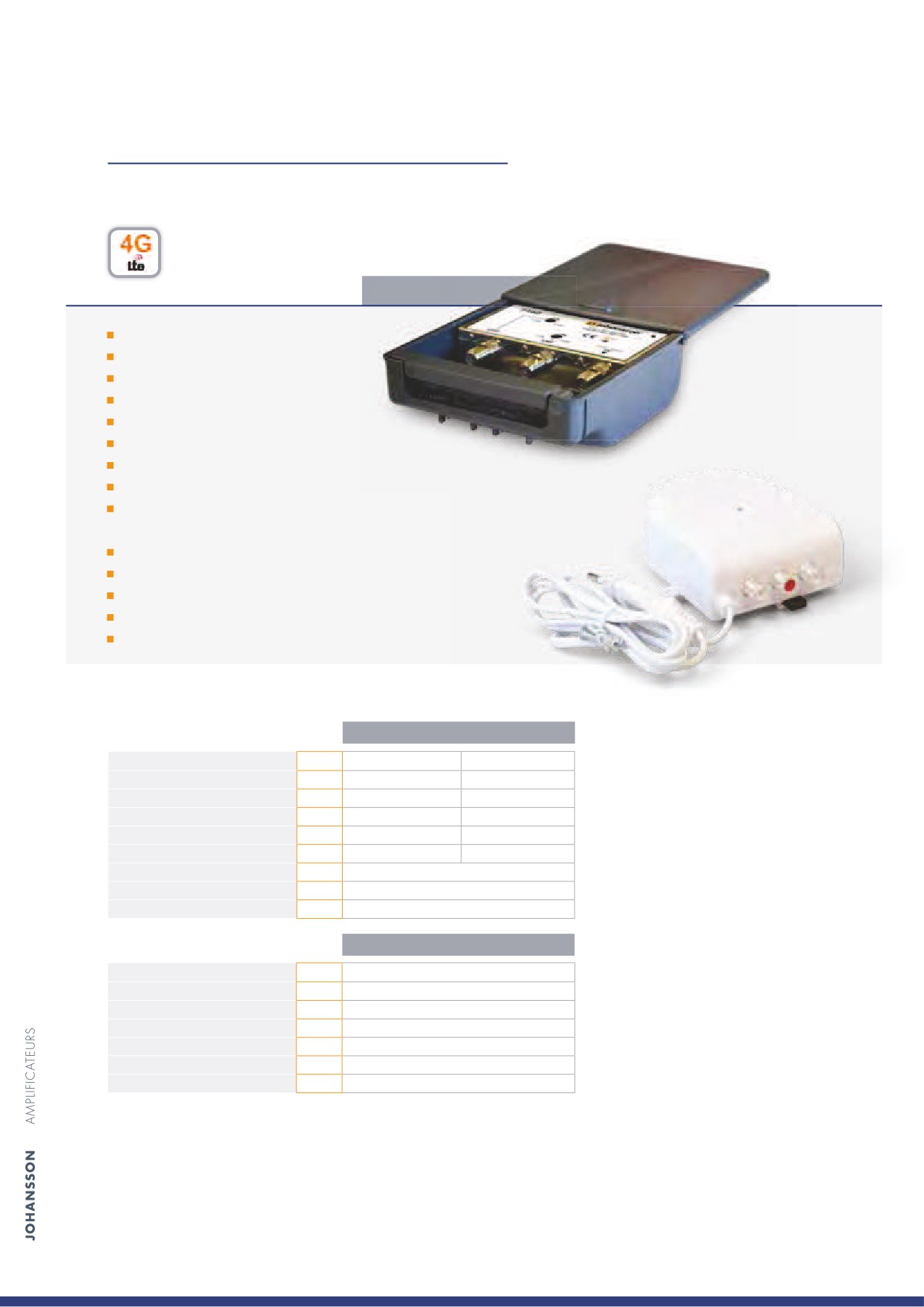

KIT PRÉAMPLIFICATEUR VHF/UHF ET ALIMENTATION

KIT 7460

2434

1 entrée VHF /1entrée UHF

1 sortie large bande

niveau de sortie jusqu'à 105dBµV

gain réglable VHF de 5-20dB

gain réglable UHF de 15-35dB

protection LTE (4G) + réjection GSM

faible facteur de bruit

LED témoin

tension: 24V DC

alimentation 24V à haut rendement

protection contre les courts-circuits

2 sorties

LED témoin

montage sur paroi ou sur rail DIN

7460

Entrées

VHF (BIII/DAB)

UHF (cx. 21-60)

Plage de fréquence

MHz

170-240

470-790

Gain

5-20

20-35

Facteur de bruit

4,2

2,5

Niveau d’entrée max.

dBµV

107

Niveau de sortie max.

dBµV

107

103

Alimentation

VDC

Consommation

Dimensions

120 x 115 x 50

2434

Sorties

Perte d'insertion

Isolation entre sorties

Secteur / Fréquence / Consommation

230 V~ / 50 Hz / 4,8 W

Tension de sortie

VDC

Courant de sortie

150

Dimensions

110 x 94 x 41

Amplificateurs

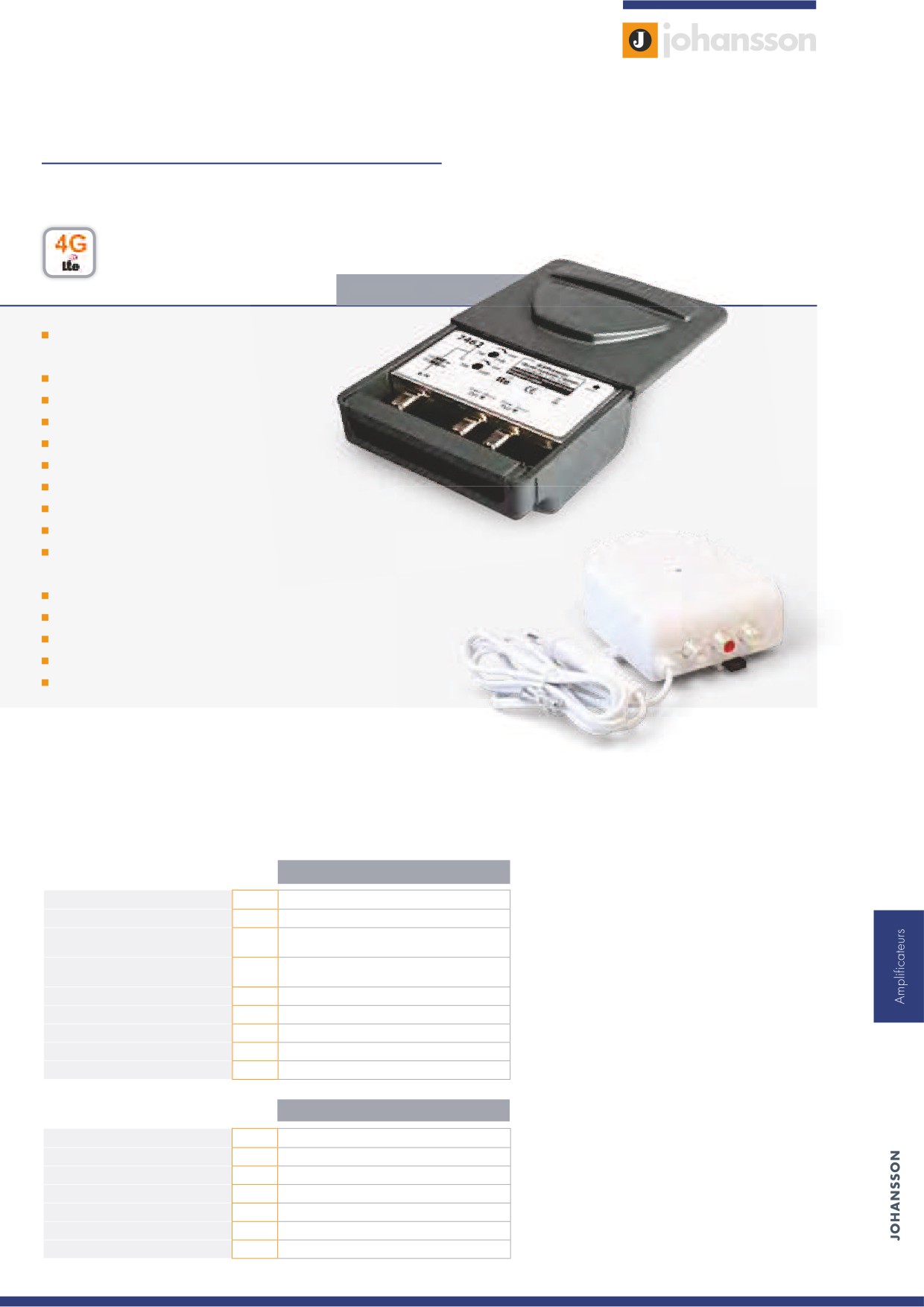

KIT PRÉAMPLIFICATEUR VHF/UHF ET ALIMENTATION

KIT 7462

2434

1 entrée universelle: VHF ou UHF ou VHF+UHF

(commutable par cavaliers)

2 sorties large bande

niveau de sortie jusqu'à 105dBµV

gain réglable VHF de 7-22dB

gain réglable UHF de 7-22dB

protection LTE (4G) + réjection GSM

faible facteur de bruit

LED témoin

passage CC (avec cavaliers)

tension: de 5-24V DC

alimentation 24V à haut rendement

protection contre les courts-circuits

2 sorties

LED témoin

montage sur paroi ou sur rail DIN

7462

Entrée

VHF ou UHF ou VHF-UHF

Plage de fréquence

MHz

174-240/470-790/174-240+470-790

VHF: 7-22

Gain

UHF: 7-22

VHF: 3,5

Facteur de bruit

UHF: 3,5

Niveau d’entrée max.

dBµV

Niveau de sortie max.

dBµV

105

Alimentation

VDC

5-24

Consommation

35 mA @ 24VDC / 90 mA @ 5 VDC

Dimensions

112 x 98 x 56

2434

Sorties

Perte d'insertion

Isolation entre sorties

Secteur / Fréquence / Consommation

230 V~ / 50 Hz / 4,8 W

Tension de sortie

VDC

Courant de sortie

150

Dimensions

110 x 94 x 41

Amplificateurs

KIT PRÉAMPLIFICATEUR VHF/UHF ET ALIMENTATION

KIT 7463 | 2434

2 entrées universelles: VHF ou UHF

ou VHF+UHF (commutable par cavaliers)

2 sorties large bande

niveau de sortie jusqu'à 105dBµV

gain réglable VHF de 7-22dB

gain réglable UHF de 7-22dB

protection LTE (4G) + réjection GSM

faible facteur de bruit

LED témoin

passage CC (avec cavaliers)

tension: de 5-24 VDC

alimentation 24V à haut rendement

protection contre les courts-circuits

2 sorties

LED témoin

montage sur paroi ou sur rail DIN

7463

VHF ou UHF ou VHF-UHF

Entrées

(commutable par cavaliers)

Sorties

2 sorties large bande

Plage de fréquence

MHz

174-240/470-790/174-240+470-790

VHF: 7-22

Gain

UHF: 7-22

VHF: 3,5

Facteur de bruit

UHF: 3,5

Niveau d’entrée max.

dBµV

Niveau de sortie max.

dBµV

105

Alimentation

VDC

5-24

Consommation

50 mA à 24 V / 120 mA à 5 V

Dimensions

112 x 98 x 56

2434

Sorties

Perte d'insertion

Isolation entre sorties

Secteur / Fréquence / Consommation

230 V~ / 50 Hz / 4,8 W

Tension de sortie

VDC

Courant de sortie

150

Dimensions

110 x 94 x 41

f Pour des autres produits de cette catégorie voir p.105.

Amplificateurs

NOUVEAU

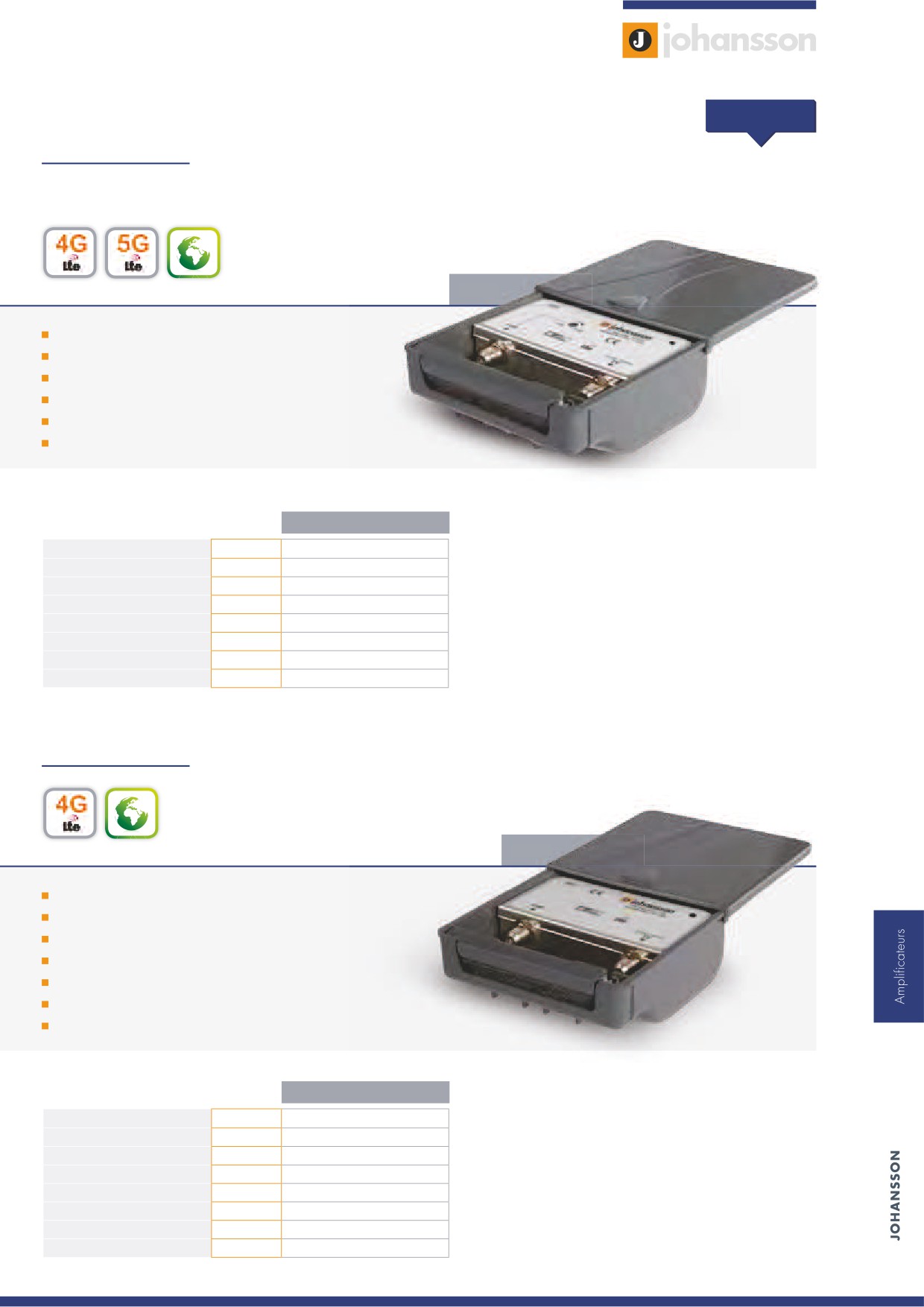

PRÉAMPLIFICATEUR UHF (LTE/5G)

7329

1 entrée / 1 sortie

réjection LTE (5G)

très faible facteur de bruit

gain réglable 15-35 dB

LED témoin

tension 24 VDC

7329

Plage de fréquence

MHz

470-694 (C. 21-48)

Gain

15 - 35

Facteur de bruit

3,5

Niveau d’entrée

dBµV

Niveau de sortie

dBµV

104

Alimentation

VDC

Consommation

Dimensions

120 x 115 x 50

PRÉAMPLIFICATEUR UHF (LTE/4G)

7327

1 entrées/1 sortie

réjectionn LTE (4G)

très faible facteur de bruit

gain 19 dB

faible consommation: seulement 20 mA

LED témoin

tension 5-24 VDC

7327

Plage de fréquence

MHz

470-790 (C. 21-60)

Gain

Facteur de bruit

2,0

Niveau d’entrée

dBµV

Niveau de sortie

dBµV

Alimentation

VDC

5-24

Consommation

Dimensions

120 x 115 x 50

Amplificateurs

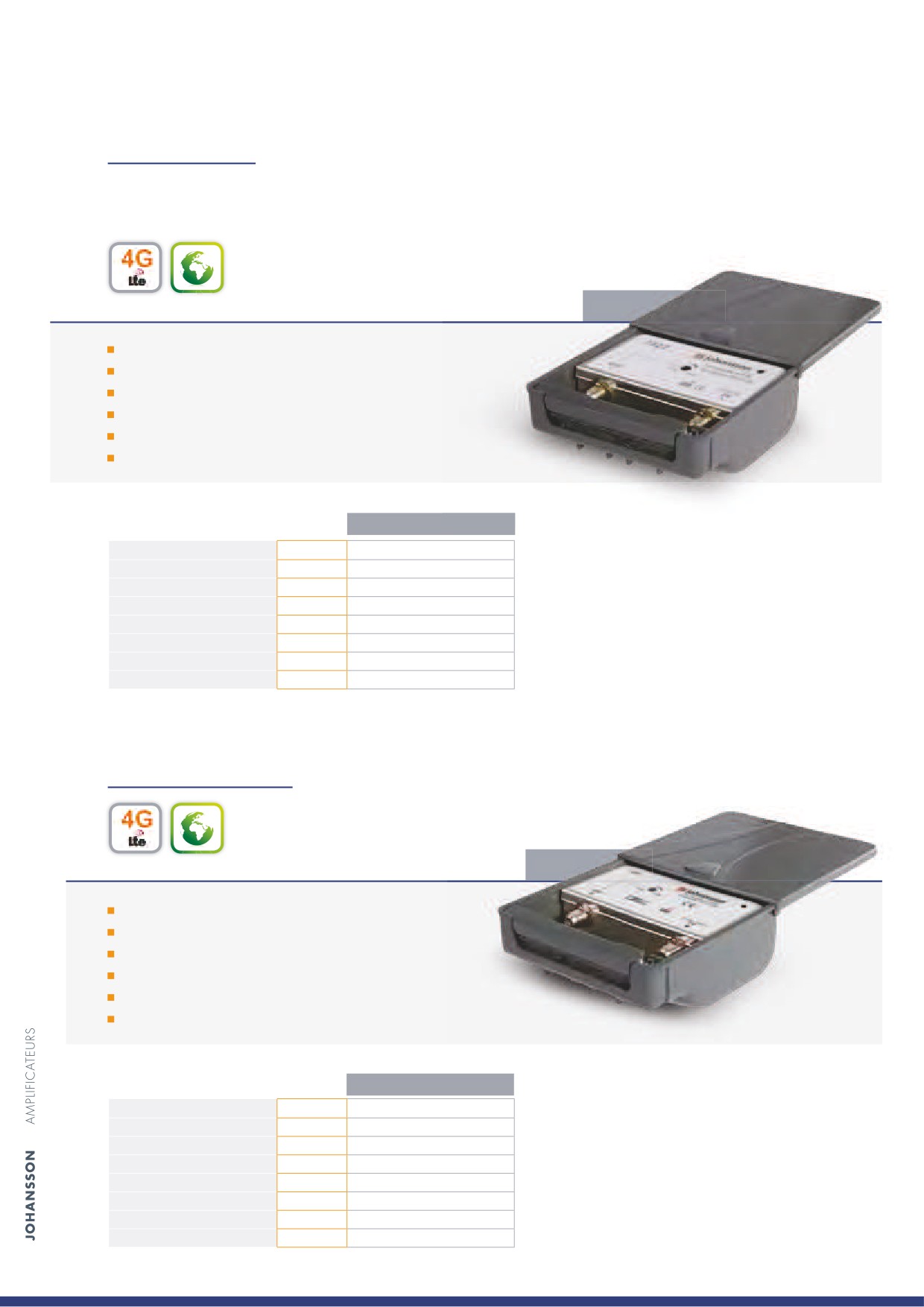

PRÉAMPLIFICATEUR UHF (LTE/4G)

7322

1 entrée / 1 sortie

réjection LTE (4G)

très faible facteur de bruit

gain réglable 10-25 dB

LED témoin

tension 24 VDC

7322

Plage de fréquence

MHz

470-790 (C. 21-60)

Gain

10-25

Facteur de bruit

2,0

Niveau d’entrée

dBµV

Niveau de sortie

dBµV

100

Alimentation

VDC

Consommation

Dimensions

120 x 115 x 50 mm

PRÉAMPLIFICATEUR UHF

7328

1 entrée / 1 sortie

LTE (4G)

faible facteur de bruit

gain réglable 15-35 dB

LED témoin

tension 24 VDC

7328

Plage de fréquence

MHz

470-790 (C. 21-60)

Gain

15-35

Facteur de bruit

3,5

Niveau d’entrée

dBµV

Niveau de sortie

dBµV

104

Alimentation

VDC

Consommation

Dimensions

120 x 115 x 50

100

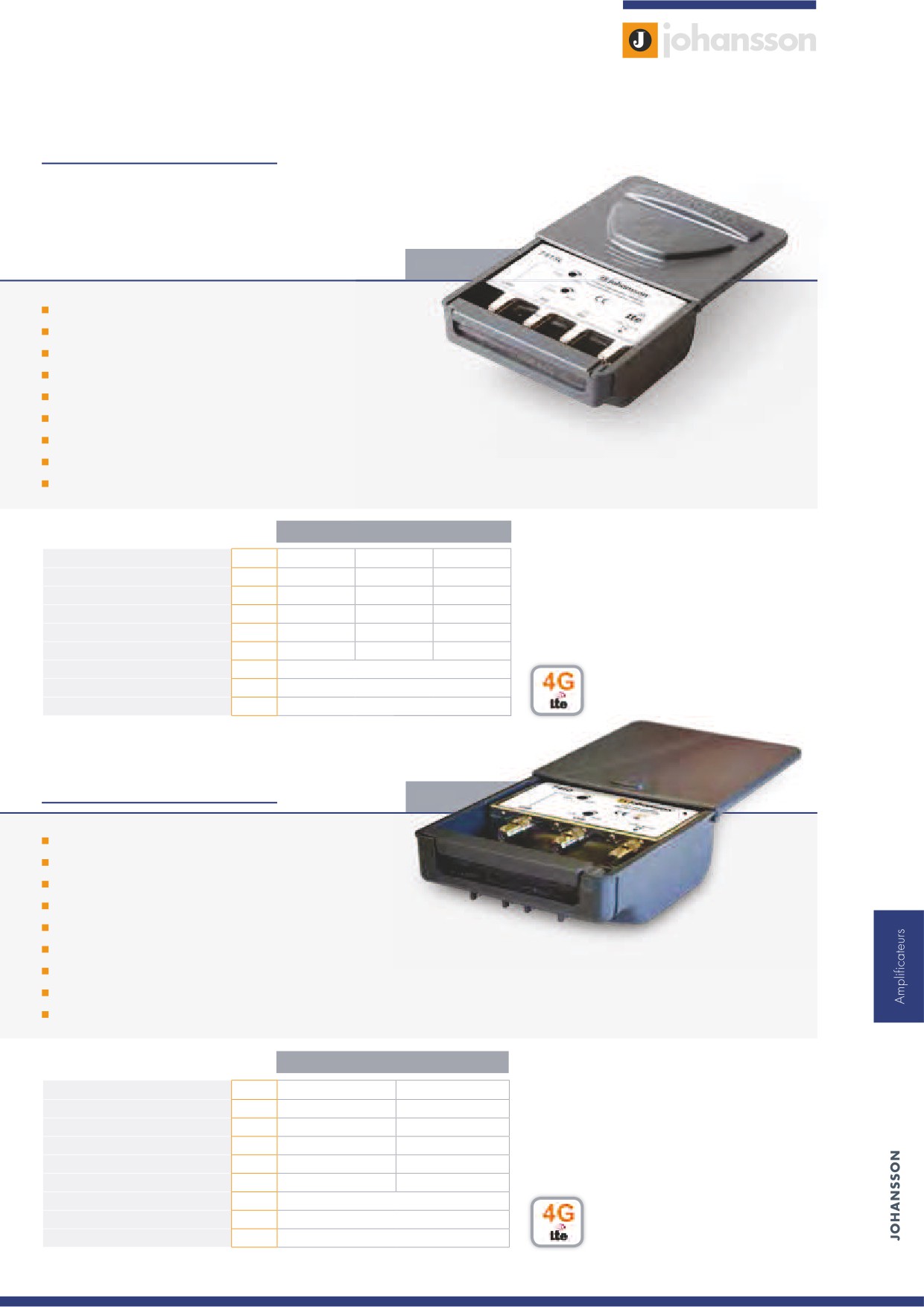

Amplificateurs

PREAMPLIFICATEUR VHF/UHF 3 entrées

7415L

1 entrée FM/ 1 entrée B.III ou DAB / 1 entrée UHF

1 sortie large bande

gain FM 12 dB

gain réglable B.III/DAB de 15-30 dB

gain réglable UHF de 20-35 dB

LTE (4G)

faible facteur de bruit

tension de fonctionnement 24 VDC

montage sur paroi ou sur mât par collier plastique

7415L

Entrées

BII (FM)

BIII/DAB

UHF C21-60

Plage de fréquences

MHz

88-108

170-240

470-790

Gain

15-30

33-20

Facteur de bruit

2,0

3,2

Niveau d'entrée max

dBµV

Niveau de sortie max.

dBµV

111

107

108

Alimentation

VDC

Consommation

Dimensions

112 x 98 56 mm

PREAMPLIFICATEUR VHF/UHF 2 entrées

7460

1 entrée VHF et 1 entrée UHF

1 sortie large bande

niveau de sortie jusqu'à 105dBµV

gain réglable VHF de 5-20dB

gain réglable UHF de 20-35dB

protection LTE (4G)

faible facteur de bruit

LED témoin

tension 24 VDC

7460

Entrées

VHF (BIII/DAB)

UHF (C. 21-60)

Plage de fréquence

MHz

170-240

470-790

Gain

5-20

20-35

Facteur de bruit

4,2

2,5

Niveau d’entrée max.

dBµV

107

Niveau de sortie max.

dBµV

107

103

Alimentation

VDC

Consommation

Dimensions

120 x 115 x 50

f Pour des autres produits de cette catégorie voir p.105.

101

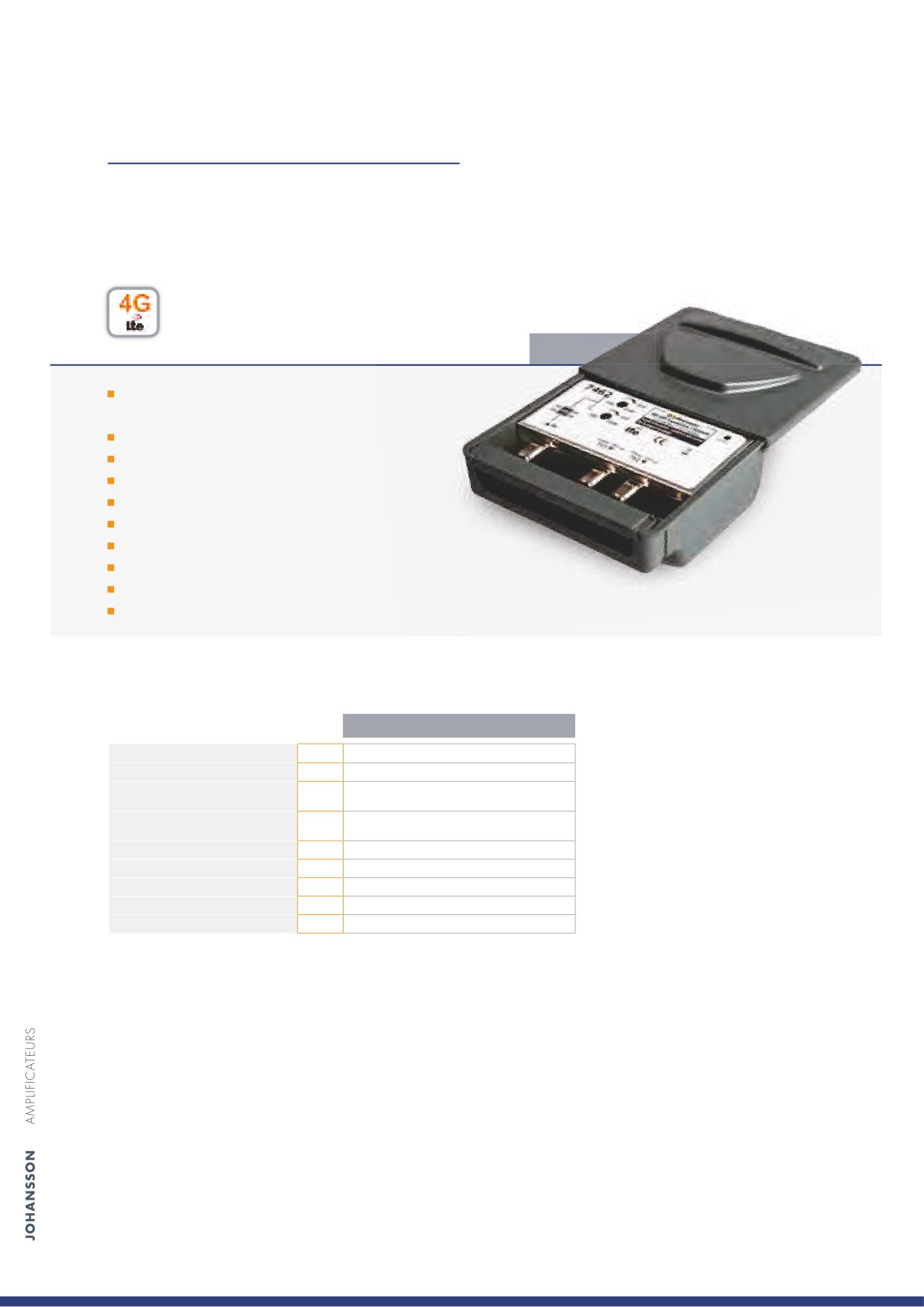

Amplificateurs

PRÉAMPLIFICATEUR UNIVERSEL VHF/VHF-UHF (1 entrée / 2 sorties)

7462

1 entrée universelle: VHF ou UHF ou VHF+UHF

(commutable par cavaliers)

2 sorties large bande

niveau de sortie jusqu'à 105dBµV

gain réglable VHF de 7-22dB

gain réglable UHF de 7-22dB

protection LTE (4G) + réjection GSM

faible facteur de bruit

LED témoin

passage CC (avec cavaliers)

tension : de 5-24 VDC

7462

Entrées

VHF ou UHF ou VHF-UHF

Plage de fréquence

MHz

174-240/470-790/174-240+470-790

VHF: 7-22

Gain

UHF: 7-22

VHF: 3,5

Facteur de bruit

UHF: 3,5

Niveau d’entrée max.

dBµV

Niveau de sortie max.

dBµV

105

Alimentation

VDC

5-24

Consommation

35 mA @ 24VDC / 90 mA @ 5 VDC

Dimensions

112 x 98 x 56

102

f Pour des autres produits de cette catégorie voir p.105.

Amplificateurs

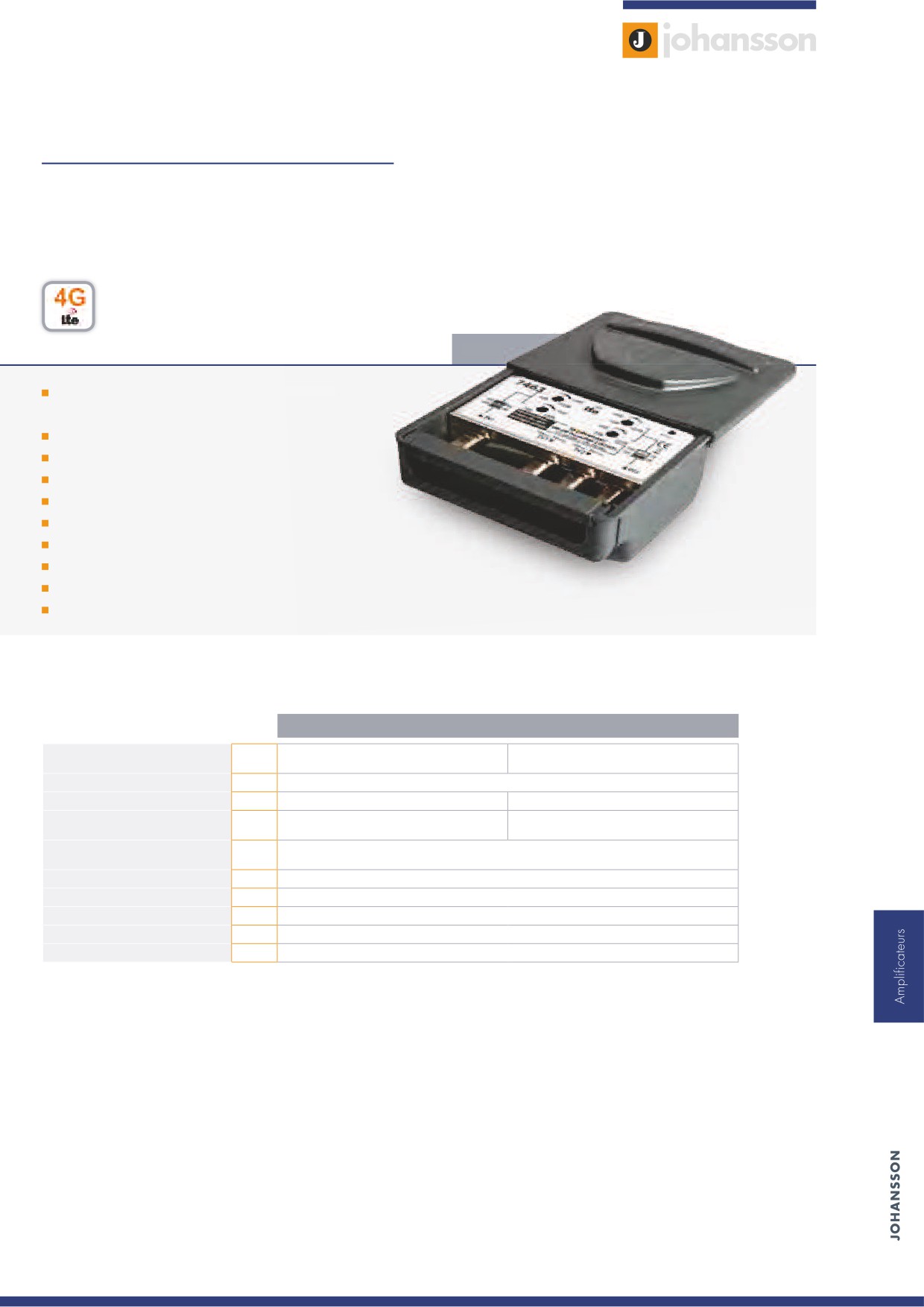

PRÉAMPLIFICATEUR UNIVERSEL VHF/VHF-UHF (2 entrées / 2 sorties)

7463

2 entrées universelles: VHF ou UHF ou VHF+UHF

(commutable par cavaliers)

2 sorties large bande

niveau de sortie jusqu'à 105dBµV

gain réglable VHF de 7-22dB

gain réglable UHF de 7-22dB

protection LTE (4G) + réjection GSM

faible facteur de bruit

LED témoin

passage CC (avec cavaliers)

tension: de 5-24 VDC

7463

VHF ou UHF ou VHF-UHF

Entrées

(commutable par cavaliers)

Sorties

2 sorties large bande

Plage de fréquence

MHz

174-240/470-790/174-240+470-790

VHF: 7-22

Gain

UHF: 7-22

VHF: 3,5

Facteur de bruit

UHF: 3,5

Niveau d’entrée max.

dBµV

Niveau de sortie max.

dBµV

105

Alimentation

VDC

5-24

Consommation

50 mA à 24 V / 120 mA à 5 V

Dimensions

112 x 98 x 56

103

Amplificateurs

NOUVEAU

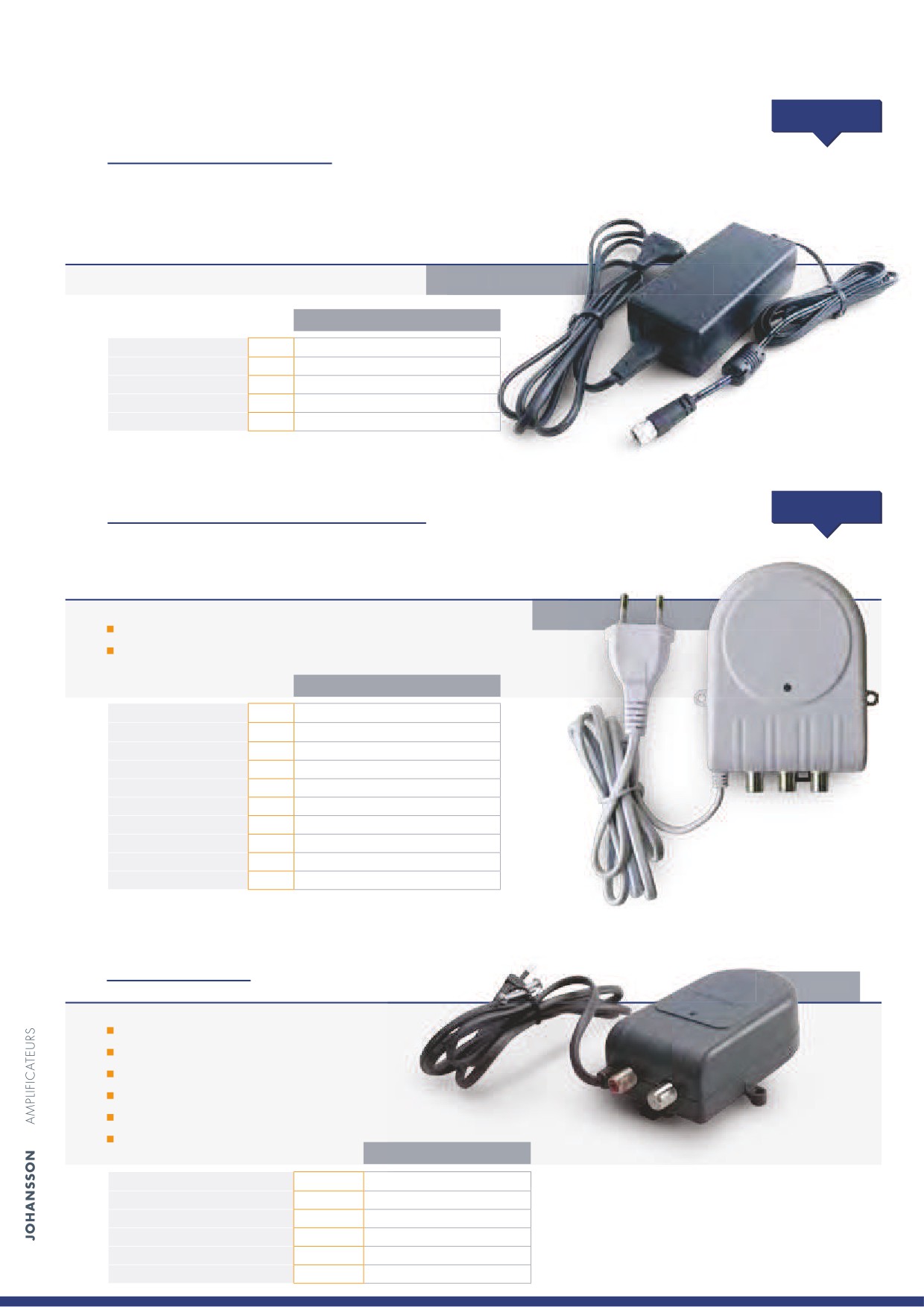

ALIMENTATIONS POUR dSCR

Cette alimentation est conçue pour alimenter les lignes de jonction

ou pour alimenter le connecteur d'entrée cc.

2460 | 2460UK

2460

2460UK

Secteur

VAC

100 - 240

Tension de sortie

VDC

Courant de sortie

3,25

Connecteur de sortie

Type F femelle

Dimensions

115 x 55 x 35

ALIMENTATION/RÉPARTITEUR 2 VOIES

NOUVEAU

Cet injecteur de courant (avec smart splitter intégré) est conçu pour alimenter les produits DSCR (au cas où le

décodeur ne fournit pas assez de courant).

2461

alimente les produits SCR sans surcharger les récepteurs.

transmet la tension du récepteur, la tonalité et le DiSEqC vers le produit SCR

(EN50494 et EN50607)

2461

Nombres d’entrées

Nombres de sorties

Plage de fréquence

MHz

950 - 2150

Perte d’insertion

Affaiblissement de réflexion

> 10

Tension en entrée

VAC

100 - 240

Tension de sortie

VDC

Courant de sortie

500

Dimensions

110 x 94 x 41

Standards supportés

EN50494, EN50607

* 2461US disponible avec prise US

ALIMENTATION 5V

2425

alimentation 5V à haut rendement

courant: 25 mA

1 sortie

LED témoin

montage sur paroi ou sur rail DIN

protection contre les courts-circuits

2425

Sortie

Perte d'insertion

Secteur / Fréquence / Consommation

230 V~ / 50 Hz / 1,3 W

Tension de sortie

VDC

Courant de sortie

Dimensions

110 x 78 x 41

104

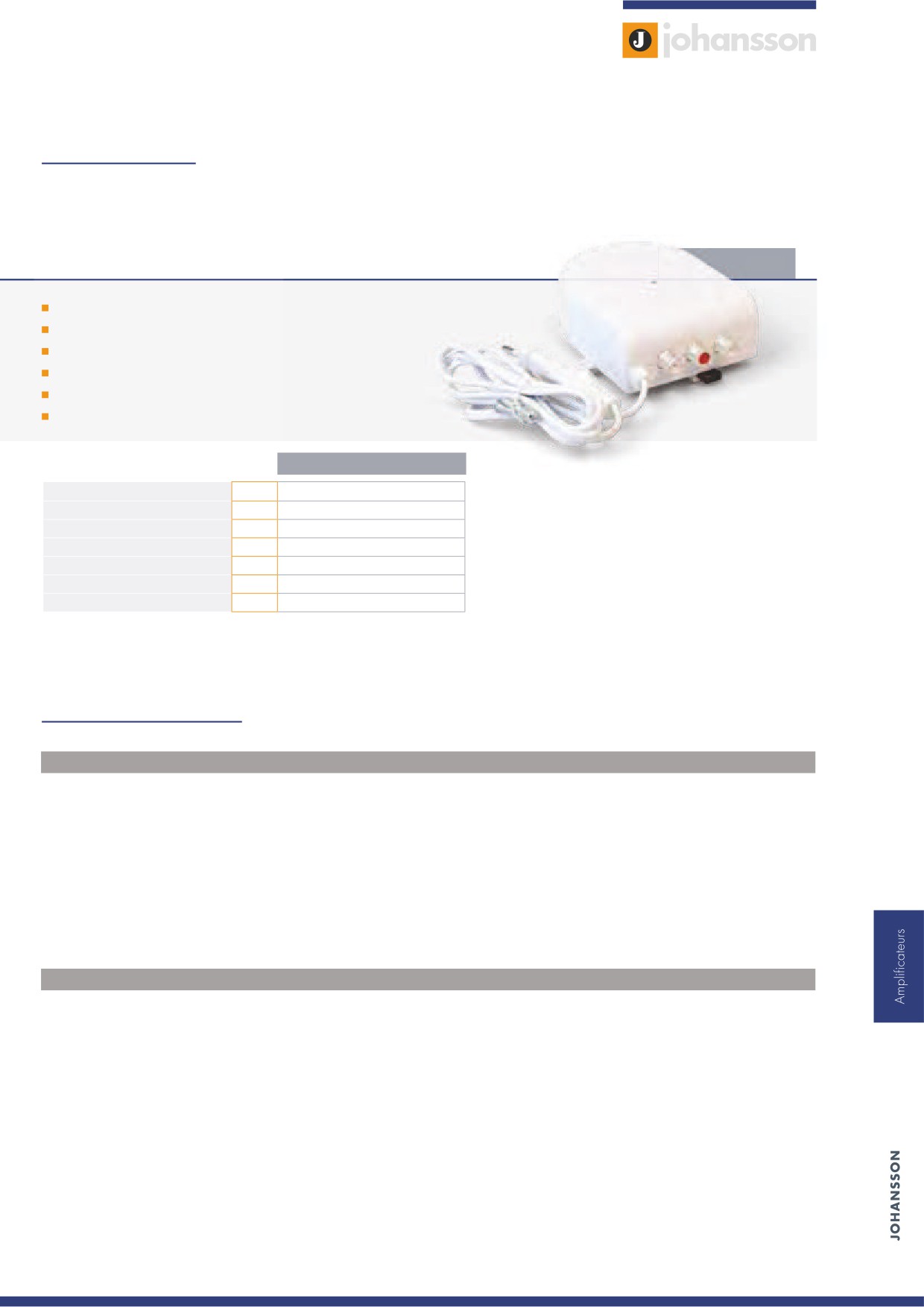

Amplificateurs

ALIMENTATION 24V

2434

alimentation 24V à haut rendement

2 sorties

stabilisée 24V

protection contre les courts-circuits

LED témoin

montage sur paroi ou sur rail DIN

2434

Sorties

Perte d'insertion

Isolation entre sorties

Secteur / Fréquence / Consommation

85 - 240 V~ / 50 - 60 Hz / 4,8 W

Tension de sortie

VDC

Courant de sortie

150

Dimensions

110 x 94 x 41

*2434US disponible avec prise US

PRODUITS ADDITIONNELS

KITS PREAMPLIFICATEUR / ALIMENTATION

KIT 7316/2430A

Préamplificateur UHF + alimentation

UHF: 25-40 dB

KIT 7404/2430A

Préamplificateur 2 entrées + alimentation

VHF: 10-30 dB / UHF: 25-40 dB

KIT 7415/2430A

Préamplificateur/coupleur 3 entrées + alimentation

FM: 12 dB / BIII: 10-28 dB / UHF: 20-35 dB

KIT 7422/2430A

Préamplificateur/coupleur 3 entrées + alimentation

VHF: 10-30 dB / UHF: 25-40 dB / UHF: 25-40 dB

Préamplificateur/coupleur 3 entrées + alimentation

VHF: 10-30 dB / UHF: 25-40 dB / UHF: 25-40 dB

KIT 7422E/2430AE

VHF: 10-30 dB / UHF: 25-40 dB

KIT 7490/2430A

Préamplificateur/coupleur 2 entrées + alimentation

PREAMPLIFICATEURS

7211

Préamplificateur Multiband

UHF + UHF/VHF: 10-30 dB / UHF 25-40 dB

7310

Préamplificateur UHF

UHF ch. 21-69, 18 dB

7316

Préamplificateur UHF

UHF ch. 21-69, 25-40 dB réglable

7410

Préamplificateur/coupleur 3 entrées

BIII: 10-30 dB / UHF: 25-40 dB / UHF: 20-35 dB

7415

Préamplificateur/coupleur 3 entrées

Bd. II (FM): 12 dB / Bd III: 10-28 dB / UHF : 20-35 dB

7441

Préamplificateur/coupleur 3 entrées

Bd. II (FM): 10 dB / Bd III: -5 - +10 dB / UHF : 10-25 dB

Pour plus d'informations, envoyez un e-mail à sales@unitrongroup.com ou consultez notre site www.unitrongroup.com.

105

Accessoires de Distribution

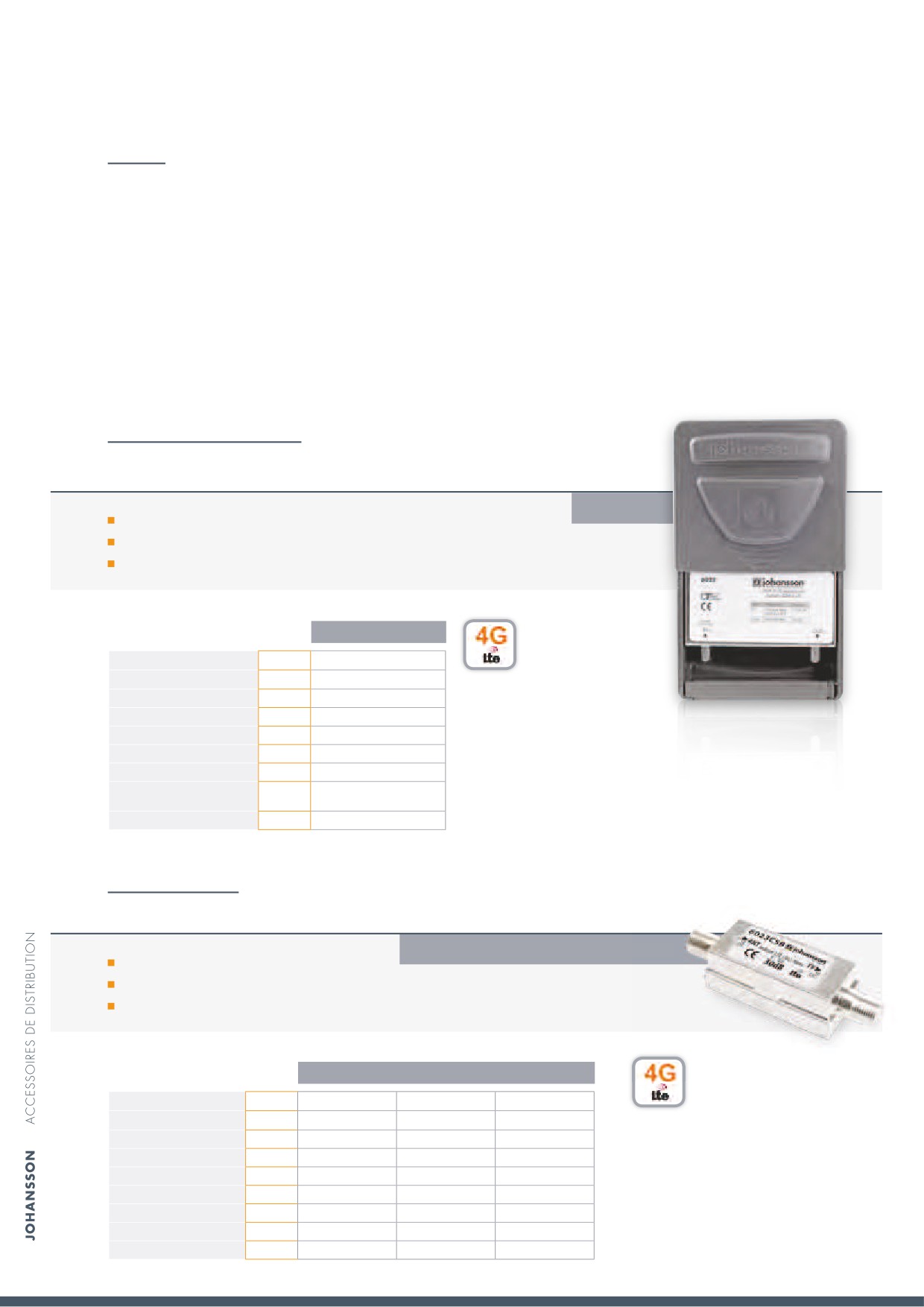

FILTRES LTE + GSM Filtre

LTE (Long Term Evolution) est une conséquence de la numérisation des signaux TV. Les signaux numériques utilisent

moins de bande passante, une partie de la bande se libère ainsi pour les applications de télécommunications

de nouvelle génération (4G). Les canaux UHF 61-69 ne sont plus utilisés pour la réception TV, et doivent être

soigneusement filtrés pour éviter les interférences! Les produits LTE offrent des capacités de filtrage performants sur les

canaux UHF 61-69 et la bande GSM.

La prochaine évolution de LTE se passe déjà. Pour les réseaux 5G, les canaux UHF seront limités à 694 MHz (ou

canal 48). Voir le logo "5G" dans notre catalogue pour trouver les produits compatibles.

FILTRES LTE (4G) + GSM

6022GSM

>15 dB de réjection LTE

montage sur paroi ou sur mât par collier plastique

utilisation intérieure ou extérieure

6022GSM

Plage de fréquence

MHz

5-790

Canal de coupure

Perte d'insertion

Réjection GSM 880-960 MHz

Boîtier extérieur

Réjection LTE (4G)

Passage CC

500

Connecteurs

2 x F femelle

Intérieur / extérieur

Montage

(boîtier et support fournis)

Dimensions

112 x 98 x 56

FILTRES LTE (4G)

6023C57 | 6023C58 | 6023C59

25 dB de réjection LTE

filtre de ligne

utilisation intérieure

6023C57

6023C58

6023C59

Plage de fréquences

MHz

5-766

5-774

5-782

Canal de coupure

Perte d'insertion

Réjection LTE (4G)

Réjection GSM

Passage CC

500

Connecteurs

2 x F femelle

Montage

Intérieur

Dimensions

112 x 98 x 56

108

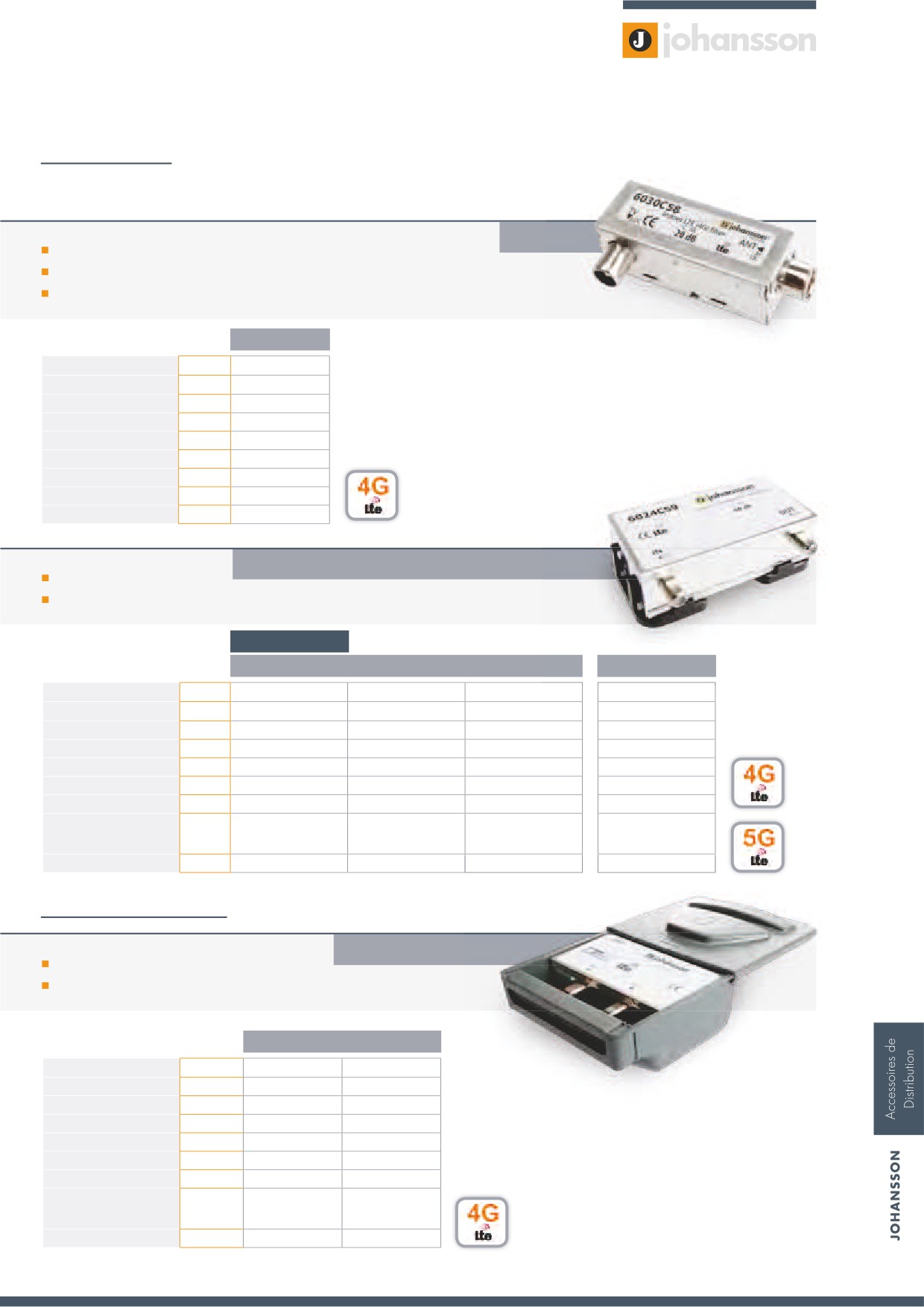

Accessoires de Distribution

FILTRES LTE (4G)

6030C58

20 dB de réjection LTE

utilisation intérieure (enfichable sur TV)

connecteurs IEC

6030C58

Plage de fréquence

MHz

5-782

Canal de coupure

Perte d'insertion

Réjection LTE (4G)

Réjection GSM

Passage CC

500

Connecteurs

IEC mâle / femelle

Montage

intérieur

Dimensions

67 x 33 x 22

6024C48 | 6024C58 | 6024C59 | 6025C60

haute réjection LTE (4G/5G)

utilisation intérieure ou extérieure

Support intérieur

NOUVEAU

6024C48

6024C58

6024C59

6025C60

Plage de fréquence

MHz

5-694

5-774

5-782

5-790

Canal de coupure

Perte d'insertion

2,5

1,5

Réjection LTE (4G/5G)

Réjection GSM

Passage CC

500

Connecteurs

2 x F femelle

Intérieur / extérieur

Montage

(boîtier et support

fournis)

Dimensions

112 x 98 x 56

FILTRES LTE (4G) TETRA

6040C58 | 6040C59

filtre UHF/Tetra

utilisation intérieure ou extérieure

Boîtier extérieur

6040C58

6040C59

Plage de fréquence

MHz

470-774

470-782

Canaux

C21-58

C21-59

Perte d'insertion

1,5

Réjection

Réjection GSM

Passage CC

500

Connecteurs

2 x F femelle

Intérieur / extérieur

Montage

(boîtier et support

fournis)

Dimensions

112 x 98 x 56

f Pour des autres produits de cette catégorie voir p.116 et 117.

109

Accessoires de Distribution

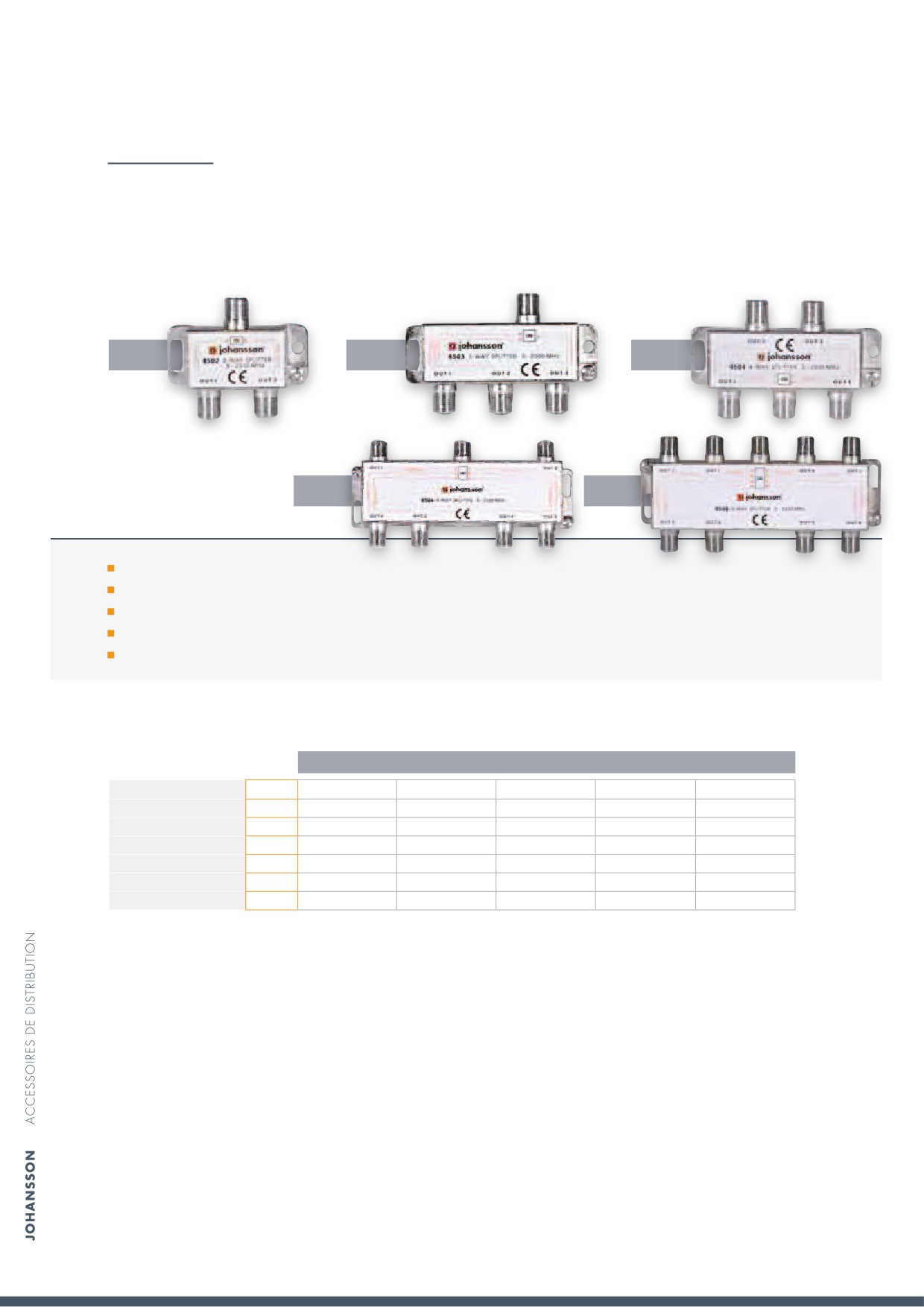

RÉPARTITEURS Large bande 5-2340 MHz

Compatible avec LNB large bande

4502

4503

4504

4506

4508

répartiteur large bande :2, 3, 4, 6, 8 sorties

faible perte d'insertion

boîtier zamac

connecteurs type “F”

passage CC sur toutes les sorties (protégées par diode)

4502

4503

4504

4506

4508

Sorties

Fréquences

MHz

5-2300

Perte d'insertion

6,5

Isolation

Affaiblissement de réflexion

passage CC (sortie/entrée)

Dimensions (mm)

47x56x21

47x77x21

57x120x25

110

f Pour des autres produits de cette catégorie voir p.116 et 117.

Accessoires de Distribution

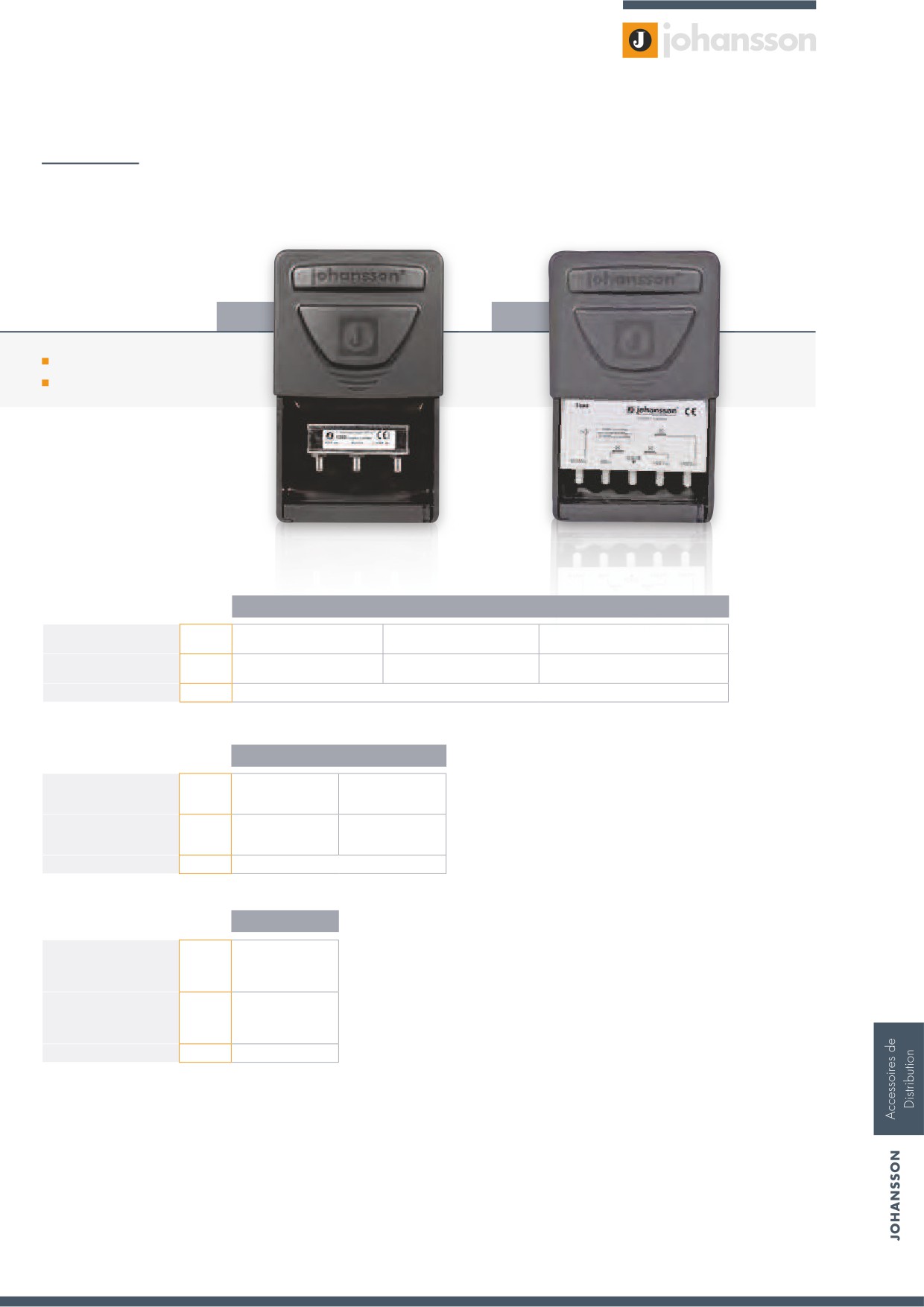

COUPLEURS Coupleurs TV

1269

1464

faible perte d'insertion

utilisation intérieure ou extérieure

1269

1281

1200A

Entrées

VHF: 40-230 *

UHF1: 470-862 *

FM: 88-108

MHz

(* = passage CC)

UHF: 470-862 *

UHF2: 470-862 *

VHF-UHF: 40-68 + 175-862 (réj. FM) *

VHF: 0,5

UHF1: 4,5

FM: 1,0

Perte d'insertion

UHF: 1,0

UHF2: 4,5

VHF-UHF: 1,0 (réjection FM >20)

Dimensions

112 x 98 x 56

1352

1353

VHF: 40-230 *

BI-FM: 40-108 *

Entrées

MHz

UHF1: 470-862 *

BIII: 170-230 *

(* = passage CC)

UHF2: 470-862 *

UHF: 470-862

VHF: 0,5

BI-FM: 1,0

Perte d'insertion

MHz

UHF1: 4,5

BIII: 1,0

UHF2: 4,5

UHF: 2,0

Dimensions

112 x 98 x 56

1464

BI-FM: 40-108 *

Entrées

BIII: 170-230 *

MHz

(* = passage CC)

UHF1: 470-862 *

UHF2: 470-862 *

BI-FM: 0,5

BIII: 0,5

Perte d'insertion

UHF1: 3,5

UHF2: 3,5

Dimensions

112 x 98 x 56

f Pour des autres produits de cette catégorie voir p.116 et 117.

111

Accessoires de Distribution

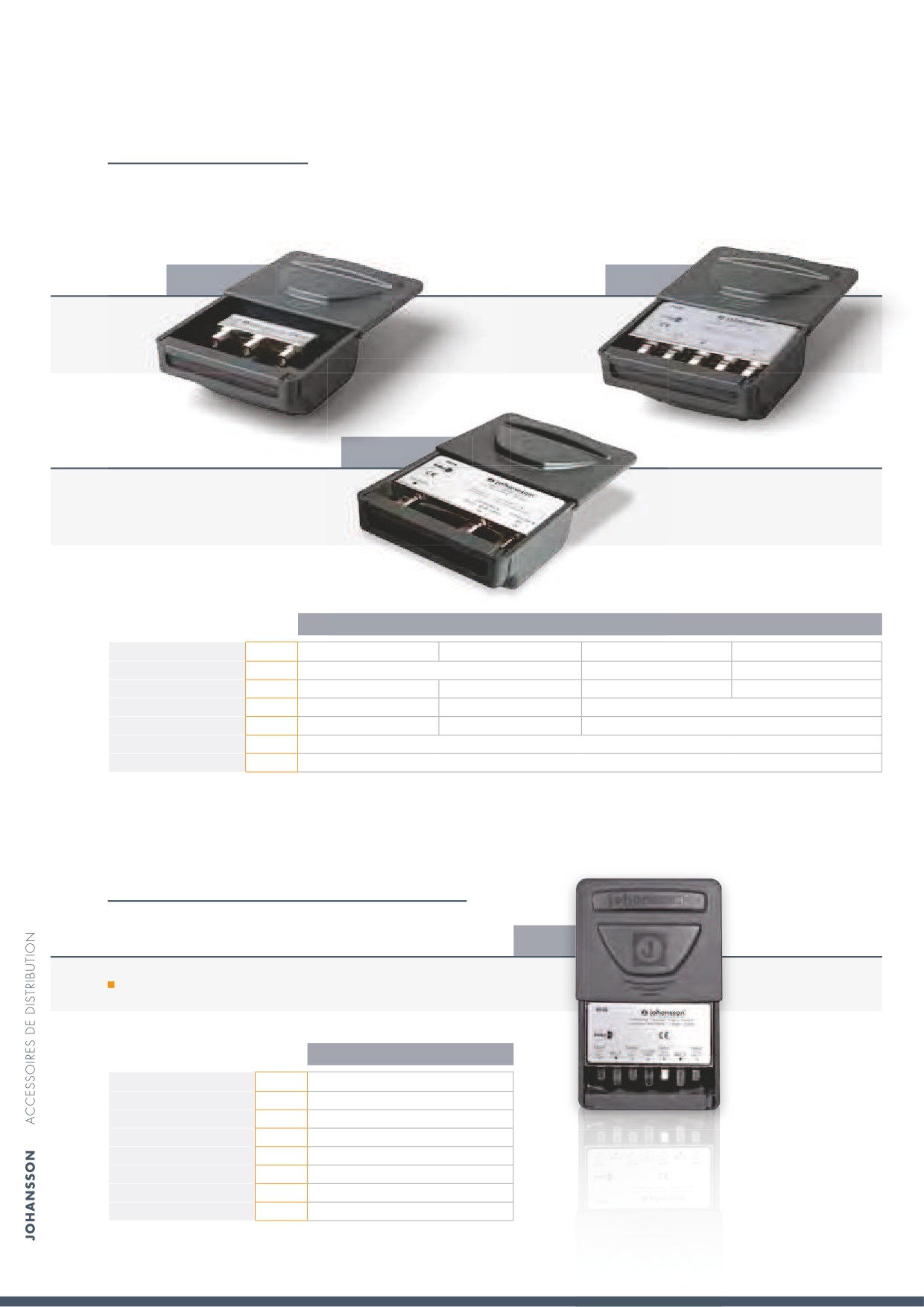

COMMUTATEURS DiSEqC

9208

9210

9216A

9208

9210

9216A

Nombre d'entrées

1 Sat/Ter

1 Sat

Plage de fréquence

MHz

950-2150

Terr.: 5-862 - Sat.: 950-2150

Sat.: 950-2150

Perte d'insertion

2,5 - 4

Isolation

Commande de commutation

Tone Burst et DiSEqC 1.0

DiSEqC 1.0

DiSEqC Option A/B

Consommation

25 max.

Dimensions

112 x 98 x 56

f Pour les autres produits de cette catégorie voir p.116 et 117.

COMMUTATEURS DiSEqC 5/2 POUR LNB TWIN

9920

commutateur pour 2 LNB TWIN avec couplage terrestre

9920

Plage de fréquence

MHz

Terr.: 5-790 - Sat.: 950-2150

Perte d'insertion

Terr.: 8 max. - Sat.: 4 max.

Commande de commutation

Tone Burst et DiSEqC 1.0/1.1

Isolation entrées SAT /sortie

40 min

Isolation SAT/TERR

30 min

Consommation

20 mA par récepteur

Passage CC sur entrées

350 max

Dimensions

112 x 98 x 56

112

Accessoires de Distribution

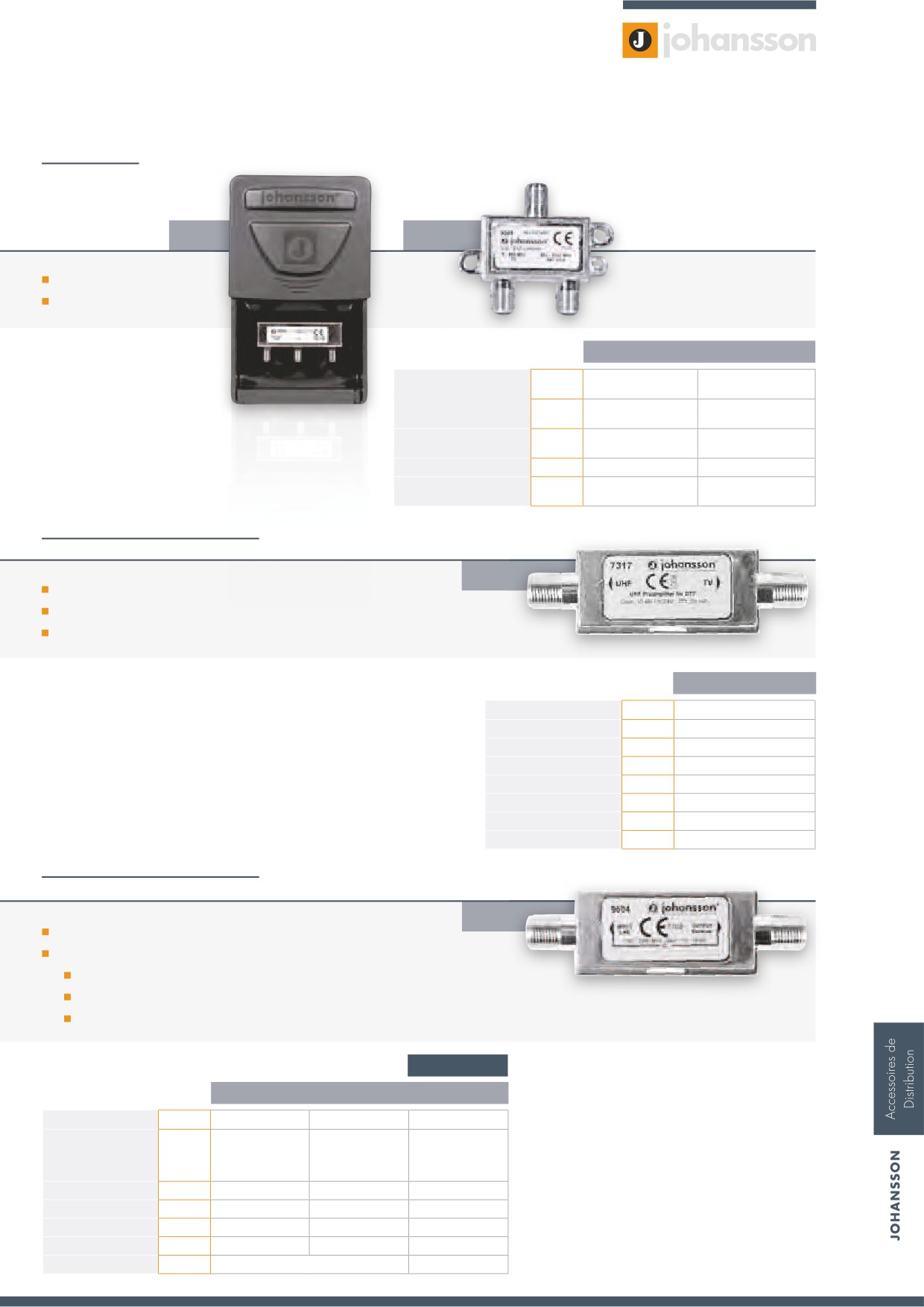

COUPLEURS TV-SAT Coupleurs

9506

9501

coupleur intérieur / extérieur

passage CC

9501

9506

VHF-UHF

MHz

Bande

5-862/1 dB

5-862/2 dB

Perte d'insertion

(* = passage CC)

SAT*

MHz

950-2150 /2 dB

950-2150 /2,5 dB

> 15 (Terr.)

Isolation

> 30 (Sat.)

> 40 (Sat.)

Montage

intérieur

extérieur

Dimensions

61 x 51 x 16

112 x 98 x 56

AMPLIFICATEURS DE LIGNE UHF TNT

7317

amplificateur UHF de ligine à faible bruit

idéal pour remonter le niveau

alimentation de 5-24V provenant du récepteur TNT (DVB-T)

7317

Bande

UHF cx. 21- 69

Fréquences

MHz

470-862

Gain

Facteur de bruit

2,0

Niveau de sortie max.

dBµV

102

Consommation

Alimentation

5 à 24

Dimensions

72 x 22 x 17

AMPLIFICATEURS DE LIGNE Satellite

9604

gain en pente pour compenser les pertes du câble coaxial

disponible en 3 bandes passantes différentes

40-2150 MHz

950-2150 MHz

40-2340 MHz (pour des applications LNB large bande)

NOUVEAU

9604

9617

9653

Plage de fréquence

MHz

950-2150

40-2150

40-2340

9 (40 MHz)

13 (950 MHz)

12 (860 MHz)

5 (40 MHz)

Gain

18 (2150 MHz)

13 (950 MHz)

20 (2340 MHz)

16 (2150 MHz)

Facteur de bruit

Niveau de sortie max.

dBµV

110

Alimentation

13-18 / 30 mA

13-18 / 60 mA

Passage CC

500 max.

Dimensions

72 x 22 x 17

68 x 26 x 16

113

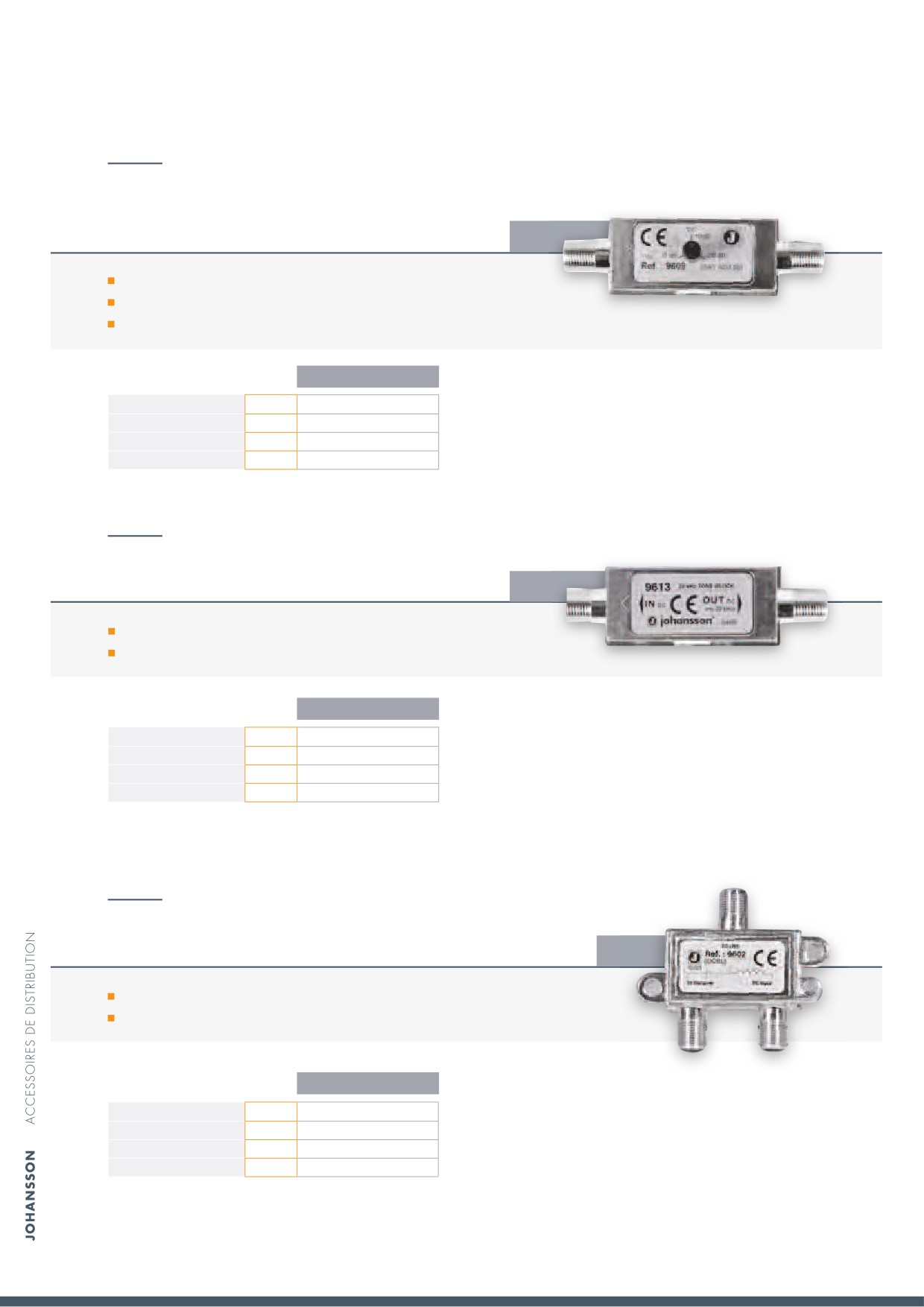

Accessoires de Distribution

DIVERS Atténuateur

9609

atténuateur en ligne

atténuation réglable de 0 - 20 dB

passage CC

9609

Plage de fréquence

MHz

700-2150

Atténuation

0-20 réglable

Passage CC

oui

Dimensions

77 x 22 x 17

DIVERS Filtre de blocage 22 kHz

9613

passage CC

faible perte d'insertion

9613

Plage de fréquence

MHz

950-2150

Perte d'insertion

Perte CC

0,5 typ.

Dimensions

77 x 22 x 17

DIVERS Stop courant - injecteur cc

9602

bloque le CC vers le récepteur

passage CC vers le LNB

9602

Plage de fréquence

MHz

40-2150

Perte d'insertion

Passage CC

500 max.

Dimensions

61 x 51 x 16

114

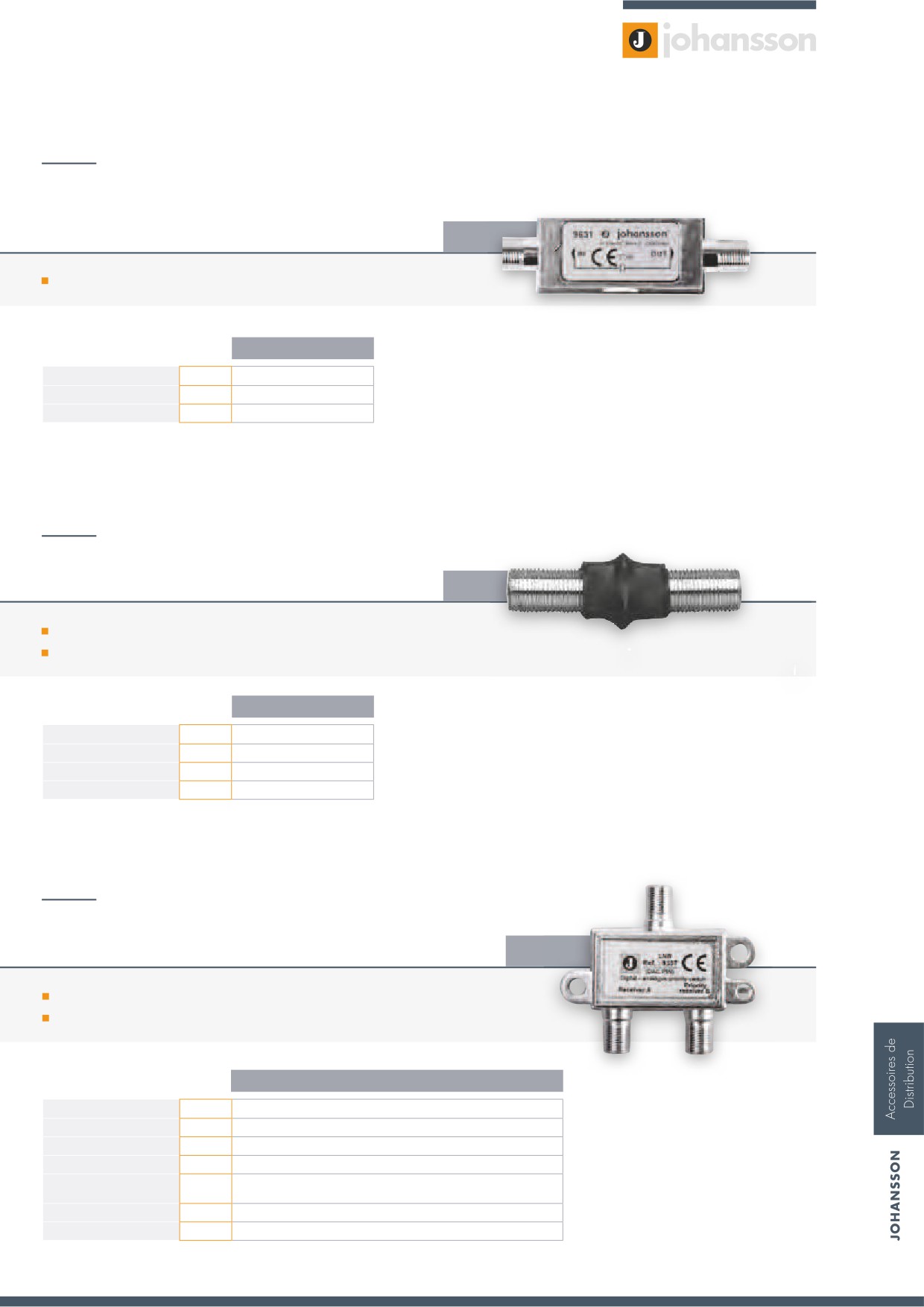

Accessoires de Distribution

DIVERS Stop courant

963

bloque le CC

9631

Plage de fréquence

MHz

5-2300

Atténuation

Dimensions

72 x 22 x 17

DIVERS Isolateur F-F galvanique

9620

isolateur galvanique : isole le conducteur central et la masse

forme réduite

9620

Plage de fréquence

MHz

5-2150

Isolation galvanique

VDC

400-800

Capacité

centre: 1 / blindage: 4

Dimensions

51 x 14 x 14

DIVERS Commutateur prioritaire

9337

commutateur prioritaire

passage signaux

9337

Plage de fréquence

MHz

950 - 2150

Perte d'insertion

< 3,5

Isolation

> 15

Passage signaux

Impulsion 22 KHz et tension 13/18V

0V/13-18V par le récepteur prioritaire

Commande de commutation

> 10.0V = marche / <7.0 = arrêt

Perte CC

1.0 max.

Dimensions

61 x 51 x 16

f Pour des autres produits de cette catégorie voir p.116 et 117.

115

Accessoires de Distribution

PRODUITS ADDITIONNELS

DERIVATEURS

4510

Dérivateur 1 voie

5-2300 MHz, 10 dB

4511

Dérivateur 1 voie

5-2300 MHz, 15 dB

4512

Dérivateur 1 voie

5-2300 MHz, 20 dB

4513

Dérivateur 1 voie

5-2300 MHz, 25 dB

4520

Dérivateur 2 voies

5-2300 MHz, 10 dB

4521

Dérivateur 2 voies

5-2300 MHz, 15 dB

4522

Dérivateur 2 voies

5-2300 MHz, 20 dB

4523

Dérivateur 2 voies

5-2300 MHz, 25 dB

4524

Dérivateur 2 voies

5-2300 MHz, 30 dB

4540

Dérivateur 4 voies

5-2300 MHz, 12 dB

4541

Dérivateur 4 voies

5-2300 MHz, 15 dB

4542

Dérivateur 4 voies

5-2300 MHz, 20 dB

4543

Dérivateur 4 voies

5-2300 MHz, 25 dB

4544

Dérivateur 4 voies

5-2300 MHz, 30 dB

4561

Dérivateur 6 voies

5-2300 MHz, 15 dB

4562

Dérivateur 6 voies

5-2300 MHz, 20 dB

4563

Dérivateur 6 voies

5-2300 MHz, 25 dB

4581

Dérivateur 8 voies

5-2300 MHz, 15 dB

4582

Dérivateur 8 voies

5-2300 MHz, 20 dB

4583

Dérivateur 8 voies

5-2300 MHz, 25 dB

FILTRES

6020

Filtre réjection 425/433 MHz

6006F

Filtre Tatoo 466 MHz

COUPLEURS

1282

Coupleur 2 entrées

Bd. I-IV CC : bd. V CC

VHF-UHF CC/ Satellite CC, haute isolation.

9507

SAT/TV Coupleur haute isolation

Recommandé pour LNB universel

9509

SAT/TV Coupleur haute isolation

Coupleur VHF+UHF / Satellite CC, haute isolation

Pour plus d'informations, envoyez un e-mail à sales@unitrongroup.com ou consultez notre site www.unitrongroup.com.

116

COMMUTATEURS DiSEqC

9208E

Commutateur DiSEqC

2 entrées / 1 sortie

9209

Commutateur DiSEqC + Terrestre

2 entrées + 1 entrée terrestre / 1 sortie

9209E

Commutateur DiSEqC

2 entrées + 1 entrée terrestre / 1 sortie

9210E

Commutateur DiSEqC

4 entrées / 1 sortie

9213

Commutateur DiSEqC + Terrestre

3 entrées + 1 entrée terrestre / 1 sortie

9214

Commutateur DiSEqC + Terrestre

4 entrées + 1 entrée terrestre / 1 sortie

9215

Commutateur DiSEqC + Terrestre

3 entrées / 1 sortie

9218

Commutateur DiSEqC Option

2 entrées / 1 sortie

9219

Commutateur DiSEqC Option individuel

2 entrées / 1 sortie

9222

Commutateur DiSEqC 2.0

2 entrées / 1 sortie

9223

Commutateur DiSEqC 2.0

3 entrées / 1 sortie

9224

Commutateur DiSEqC 2.0

4 entrées / 1 sortie

DIVERS

6050E

Atténuateur VHF-UHF, réglable

9412

Générateur 22 kHz / 12 V

9614

Filtre de protection contre la foudre

9614E

Filtre de protection contre la foudre

9615

Régulateur de tension

Entrée 13/18V / sortie 12V

117

INDEX

1000

5210

6608

9214

117

9935

1200 A

111

5211

6611 L

9215

117

9937

1269

111

5230

6611 L UK

9216 A

112

9938

1281

111

5240

6620

9218

117

9939

1282

116

5302 Q

6620 UK

9219

117

9942

1352

111

5302 S

6630

9222

117

9943

1353

111

5302 T

6630 UK

9223

117

9946

1464

111

5303 Q

9224

117

9947

5303 S

7000

9337

115

9950

2000

5303 T

7211

105

9412

117

9954

2425

104

5310 Q

7310

105

9501

113

9955

2434

105

5311 Q

7316

105

9506

113

9958

2434US

105

5330

7317

113

9507

116

9980

2452

5352 Q

7322

100

9509

116

9981

5352 S

7327

9602

114

9984

2460

104

5352 T

7328

100

9604

113

9985

2460 UK

5353 Q

7329

9609

114

104

5353 S

7410

105

9613

114

KIT

2461

104

5353 T

7415

105

9614

117

KIT 7316/2430A

105

5360 Q

7415 L

101

9614 E

117

KIT 7322/2434

4000

5361 Q

7441

105

9615

117

KIT 7328/2434

4492

5380

7460

101

9617

113

KIT 7404/2430A

105

4494

5400

7462

102

9620

115

KIT 7415/2430A

105

4498

5500

7463

103

9631

115

KIT 7422/2430A

105

4502

110

5600

7720

9645 KIT

KIT 7422E/2430AE

105

4503

110

5950

7720L

9646

KIT 7460/2434

4504

110

7722

KIT 7462/2434

9653

4506

110

113

6000

7722L

KIT 7463/2434

4508

110

6006 F

116

7724L

9654

KIT 7490/2430A

105

4510

116

6020

116

7760A

9655

4511

116

6022GSM

108

7761A

9656

4512

116

6023C57

108

7762A

9669

4513

116

6023C58

108

7763A

9671

4520

116

6023C59

108

7773

9672

4521

116

6024C48

109

7773 UK

9674

4522

116

6024C58

109

7774

9720

4523

116

6024C59

109

7774 UK

9721

4524

116

6025C60

109

7775

9722

4540

116

6030C58

109

7775 UK

9731

4541

116

6040C58

109

9732

4542

116

6040C59

109

8000

9740

4543

116

6050 E

117

8200

9740 I

4544

116

6503 L

8200 UK

9742

4561

116

6503 L UK

8500

9742 I

4562

116

6504

8501

9744 SKY

4563

116

6504 UK

8505

9746 SKY

4581

116

6506

8506

9748 SKY

4582

116

6506 UK

8530

9750

4583

116

6510 A

8530 UK

9750 I

4603

6520

8535

9752

6565

8535 UK

9752 I

5000

6600

8550

9760

5050 ETH

6600 A

8555

9760 I

5050 UK ETH

6600 UK

8600

9762

5051 ETH

PFA-6600UAM

9762 I

5051 UK ETH

6601

9000

9775

5060 ETH

6601 A

9208

112

9830

5062 ETH

6601 UK

9208 E

117

9920

112

5062 UK ETH

6602

9209

117

9930

5063 ETH

6603

9209 E

117

9930 UK

5065 ETH

6604

9210

112

9933

5202

6605

9210 E

117

9933 UK

5203

6606

9213

117

118
